Как собрать ваттметр своими руками. Ваттметр своими руками схема

Ваттметр у всех есть, дай и себе смастерю.

И так… перечитав множество обзоров с ваттметрами уж очень и мне захотелось себе такое чудо. А зачем оно мне? Дык и не знаю чтоб было наверно… Но увидев ваттметр который встроили в розетку, мне идея очень понравилась и решил, что теперь мне такое точно нужно! Тем более иногда люблю сам, что-то сделать. Вообщем пришла посылка в пакете коробочка с инструкцией. Все как обычно, как у всех.

То что находилось в коробочке.

На обратной стороне инструкция.

Технические характеристики с сайта магазина: Specification: 1. Working voltage: 80 ~ 260VAC 2. Test voltage: 80 ~ 260VAC 2. Rated power: 20A / 4500W 3. Working Frequency: 45-65Hz 4. Measurement accuracy: 1.0 т.е. погрешность ± 1%.

Вообщем если честно, то рассказывать о данном приборе и приводить расчеты которые на этом сайте были сделаны настолько полностью и грамотно пользователем Svyazist, что мне просто нечего добавить.

Давайте лучше я покажу что из этого всего можно сделать для домашнего использования:

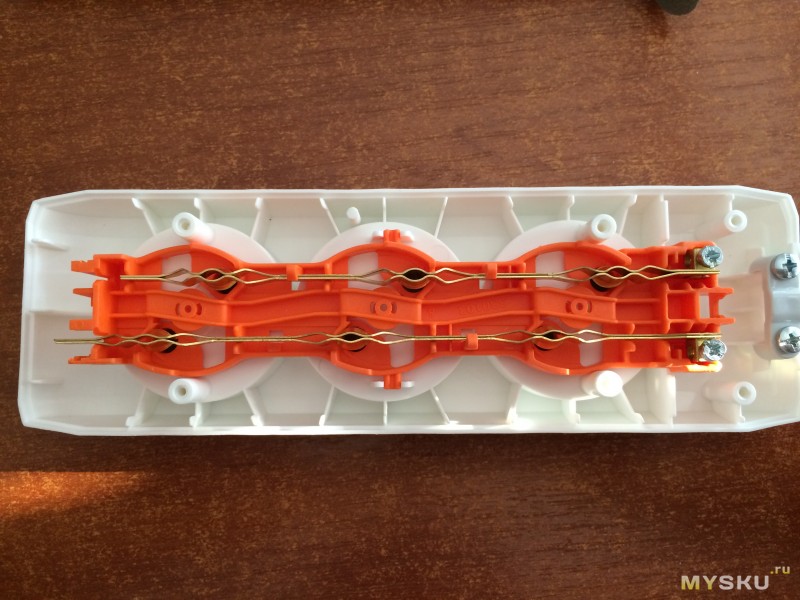

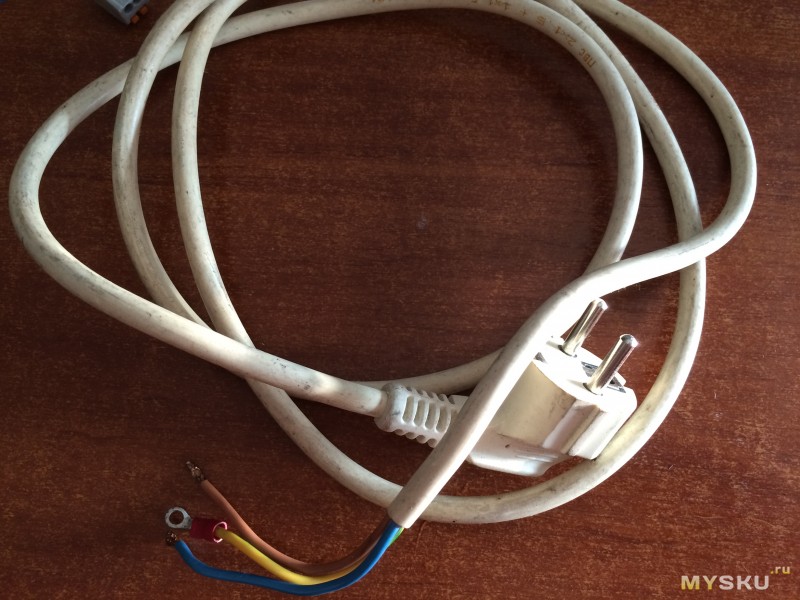

Идем на рынок и покупаем вот такую розетку стоит она 1,8$ можно было и дешевле взять, но уж очень она мне понравилась. Провод у меня был такой Ну, начали… раскручиваем Пока жена не видит, берем «дремель» )) она то не знает, что я уже давно прикупил такую насадку...) Вырезаем отверстие Примеряем

Подключаем провода согласно схемы на обратной стороне прибора. Примеряем контактную площадку и отрезаем. Потом при помощи наконечника для обжима подключаем к самой розетке. Практически вечный двигатель Небольшая проверка на чайнике, да на самом чайнике написано 2280Ватт. Кнопка на лицевой панели отвечает за установку макс. мощности. Если нажать и держать более 3с. то появится такая надпись и можно обнулить данные измеренной потребленной мощности.

Ну и еще раз сам прибор, который мне понравился. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Всем добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Как собрать ваттметр своими руками

Вопрос энергосбережения в последнее время становится актуальным. Количество электроприборов в квартире растет, вместе с ними растут и счета за электроэнергию. Цена на киловатт тоже растет. Интересно что по нормативам, в многоквартирном доме на 100 квартир

1972 году закладывалось 0.52 киловатта на 1 комнатную квартиру
2005 году по расчетам уже 0.75 киловатт

25% за четверть века - почти 1% в год получается.

Собираем ваттметр самостоятельно из готовых частей

За основу ваттметра я взял готовый модуль китайского производства - pzem-021. Этот модуль весьма популярен вреди самодельщиков потому что сразу замеряется:

сила тока
напряжение
мгновенная мощность
итоговое потребление за период

Купить его можно на алиэкспрессе.

Но так же у этого готового модуля есть и определенные минусы - он не считает реактивную нагрузку. Из-за этого измерить корректно полную мощность на прибор с большой реактивной составляющей невозможно. Однако тот факт - что почти все бытовые электросчетчики измеряют только активную мощность смягчает этот недостаток. Ведь получается мы измеряем только за то что платим в квитанциях.

pzem-021

Корпусом прибора послежила распаячная коробка 100х100 фирмы Tyco. В ней просто вырезаются отверстия с обеих сторон. В крышку вставляется pzem-021, а в дно прибора розетка легранд валена. Так же в загашнике у меня оказалась готовая вилка со шнуром, которая тоже пошла в дело. Подключал провода к ваттметру я по схеме расположенной на корпусе прибора. Перепутать там что либо сложно, питание подается на центральные контакты, нагрузка на крайние.

ваттметр своими руками

ваттметр своими руками фотография

zakenergo.ru

Цифровой ваттметр своими руками. | С SQL Raspberry Arduino Cubieboard etc

Цифровой ватт метр своими руками

Практически никто никогда не слышал о ваттметре для постоянного тока. Оно и не нужно, всегда можно посчитать, достаточно в цепь поставить обычный амперметр. В случае же переменного тока, не все так однозначно. В общем — ручной переносной ваттметр на 220 вольт , весьма полезная вещь. Eletro-Labs.Com разработало данный ваттметр и любезно выложила в общий доступ все что нужно. Начиная от рисунка печатной платы в формате SoloPCB, кстати для Windows она бесплатна, а также полной спецификацией PIC контроллера и программным кодо на Си. Схема построена на основе MCP3202 12-битного АЦП преобразователем с SPI интерфейсом. Резистивный делитель напряжения и линейный датчик Холла ACS-712 лежат в основе схемы. Фазовый расчет осуществляется при помощи микроконтроллера, а также не забыли про оптоэлектронную развязку между цифровой и аналоговой частью. Схема ваттметра переменного тока

Если интересно, то смотрим дальшеВатметр рассчитан на диапазон 230-250 Вольт, частота сети 50 Герц, сила тока максимальная 30 ампер. Но легко может быть модифицирован на другой диапазон.При включении электрочайника через ваттметр можно увидеть сколько потребляет электроэнергии: Сколько потребляет энергии электро чайник

В общем за подробностями идем на www.electro-labs.com/diy-digital-ac-watt-meter/ и Hackaday тоже написал статью: hackaday.com/2015/02/07/watt-meter-build-walks-you-through-power-measurement-basics/.Кстати SoloPCB новая программка для проектирования печатных плат. Никогда раньше не видел. Кому интересно: www.fabstream.com/solopcb-design-software.php. Чтобы скачать надо заполнить форму, лично мне было лениво, да и вдруг не вышлют — санкции?

Полный список запчастей

Кол-во Краткое описание Обозначение на схеме

2	78L05 5V 0.1A Linear Voltage Regulator SOT-89	U1 U2
1	REF03 2.5V Voltage Reference SO-8	U3
1	ACS712-30A Hall Effect Current Sensor SO-8	U4
2	MCP3202-BI/SN Dual Channel 12 Bit Analog to Digital Converter SO-8	U5 U10
3	HCPL-0630 High Speed Optocoupler SO-8	U6 U7 U8
1	PIC18F252-I/SO 8 Bit Microcontroller SO-28	U9
2	DF08S 800V 1A Mini Bridge Rectifier	BR1 BR2
1	HR-E3013051 230V to 2x6V 1.5VA Transformer	TR1
1	TC1602D 2×16 Dot Matrix LCD	LCD1
2	470uF 25V Electrolytic Capacitor 10x10mm	C1 C18
2	100uF 16V Electrolytic Capacitor 6.3×5.4mm	C2 C17
2	22pf 50V 0805 NPO SMD Ceramic Capacitor	C11 C12
1	1nF 50V 0805 X7R SMD Ceramic Capacitor	C9
14	100nF 50V 0805 X7R SMD Ceramic Capacitor	C2 C4 C5 C6 C7 C8 C10 C13 C22 C14 C15 C16 C17 C20
1	1uF 25V 1206 X7R SMD Ceramic Capacitor	C21
2	0R 1% 0805 Resistor	R16
2	1M 1% 0805 Resistor	R2 R3
3	1K 1% 0805 Resistor	R5 R6 R17
5	10K 1% 0805 Resistor	R1 R14 R15 R18 R19
4	2K 5% 0805 Resistor	R7 R8 R9 R13
4	330R 5% 0805 Resistor	R4 R10 R11 R12
2	Red LED 0805	D2 D3
1	20MHZ Crystal Oscillator	Y1
1	SS14 1A 40V Schottky Rectifier SMA	D1
1	Schurter 0031.8221 SMD Fuse Holder	F1
1	40A Fuse 20x5mm	-
2	1×3 5.2mm Pitch Screw Terminal Block	J1 J2
1	1×5 2.54mm Male Header	J3

Запись опубликована 09.02.2015 автором admin в рубрике DIY-сделай сам, умный дом с метками DIY, pic.

csql.ru

Ваттметр для сети 220В

Как-то был у меня цифровой мультиметр на 572ПВ2 (скачать статью). С появлением на рынке большого количества самых разнообразных цифровых измерительных приборов надобность в нем отпала. Поэтому некоторое время он валялся без дела. Но ведь жалко, что стоящая вещь пропадает! Некотрое время я думал куда бы его приспособить, и решил сделать ваттметр. Вот этой категории приборов на рынке нет (я, по крайней мере, не встречал). Так что применение нашлось. Конечно, весь мультиметр использовать нет смысла. Был оставлен только АЦП с органами индикации на светодиодных матрицах АЛС 324. Это, конечно, не высший сорт, но показывают исправно.

Прибор может измерять мощность до 1000Вт и напряжение сети. Погрешность прибора - около 4%. Он не претендует на прецизионность, но в домашнем хозяйстве этого и не требуется. Например, можно замерить мощность, потребляемую компьютером - вы будете удивлены! А то во всяких там вопросах-ответах некоторые "знатоки" практически на все вопросы рекомендуют переустановку винды или повышение мощности БП.

Схема ваттметра приведена здесь. Как видно из схемы - перемножитель включен по классической схеме - умножает ток на напряжение, учитывается так же сдвиг фаз при индуктивной нагрузке. Сигнал, пропорциональный напряжению, подается с обмотки II Тр1. Сигнал, пропорциональный потребляемому току, берется с трансформатора тока Тр2. Балансируется А1 резисторами R3 и R4, а R6 служит для установки нуля. Так как АЦП довольно чувствительный, то эта регулировка обязательна, а так как обычно имеется некоторый дрейф, то его ручка выведена на переднюю панель. Но крутить ее часто не придется. После некоторого прогрева показания стабилизуруются. Неожиданно эта регулировка нашла применение для компенсации показаний при уже подключенной нагрузке (в пределах +/- 100Вт). Например, мы подключили компьютер, а к нему подключен монитор. Отключив питание системного блока, но оставив включенный монитор, прибор будет показывать его потребление. При подключении системника мощность, естественно, возрастает. Можно подсчитать мощность системника отдельно, но для тех, у кого проблемы с устным счетом и пригодится эта регулировка. Включаем монитор без системника, и устанавливаем показания прибора на нуль. При подключении системника будет отображена мощность, потребляемая им.

Прибор измеряет так же напряжение сети, при этом используется канал на А2, представляющий собой прецизионный выпрямитель. Цепь R21 C2 служит для сглаживания пульсаций в обоих режимах.

Прибор настраивается вначале в режиме вольтметра. При этом используются штатные средства АЦП (смотреть статью). Если их диапазона не хватает - скорректировать номиналы R13 (или R14).

Затем переключаем в режим измерения мощности и калибруем показания резистором R25. Для этого подключается неиндуктивная нагрузка (лампа накаливания, какой-нибудь обогреватель, только без электродвигателя) и обычным методом (вольтметра - амперметра) измеряется ток и напряжение, вычисляется мощность по известной формуле P=UI. Желательно при этом использовать стабилизатор напряжения, т. к. напряжение в сети не отличается стабильностью. Проверяем диапазон регулировки R6. Он должен быть примерно симметричным в районе +/-100Вт. Если это не так - скорректировать номиналы R5 или R7.

Питание АЦП производится от БП +/-5В. От отдельного напряжения +5рс питаются аноды матрицы АЛС. Чтобы не городить еще источник питания +/-10…15В и не усложнять схему - была проверена работоспособность 525ПС2 на пониженном напряжении. Надо сказать, что не все экземпляры могут работать при таком напряжении.

Трансформатор Тр2 выполнен на Ш-образном сердечнике Ш6х6 (раньше такие применялись в карманных приемниках). I обмотка содержит 8 витков провода диаметром 0,8мм, II - 1000 витков (провод 0,1мм). Наматывается вначале II обмотка, а потом уже I. Уделите внимание изоляции между ними! При мощности более 1кВт происходит насыщение Тр2. Для повышения верхнего предела измерения до 2кВт следует применить более мощный трансформатор (с большей площадью сечения).

В качестве Тр1 можно применить подходящий малогабаритный трансформатор. Напряжение на II обмотке - 2х10В, III - 10В.

Диоды - любые, типа КД521 - 522. Мосты в БП - любые маломощные и малогабаритные. Резистор R25 - многооборотный, проволочный, с удлиненной ручкой (припаяна трубочка).

Чертеж печатной платы перемножителя можно посмотреть здесь, а печатки АЦП - здесь. Могут быть некоторые несоответветствия между принципиальной и монтажной схемой, т. к. прибор "доводился" уже после изготовления плат. Поэтому чертежи даются для отправной точки - подкорректировать разводку все же проще, чем с нуля нарисовать печатку. Красными линиями обозначены перемычки.

Прибор можно использовать в качестве приставки к цифровому мультиметру. В этом случае канал на А2, АЦП, индикатор исключаются, а к С2 подключается мультиметр в режиме вольтметра. Если регулировки R25 окажется недостаточно - скорректировать номиналы R8 (или R9). Источник +5рс при этом так же не нужен. В случае применения стрелочного мультиметра надо после С2 поставить буферный каскад (повторитель) на ОУ, а уже к его выходу подключать измерительный прибор. Однако диапазон и точность измерения при этом будут хуже.

Смотреть фото.
