5 схем отопления с теплым полом и радиаторами в частном доме

Содержание:

  1. Нормы и ограничения
  2. Особенности комбинированной системы
  3. Насосно-смесительный узел
  4. Схемы и инструкция по монтажу от одного котла
  5. Монтаж системы
  6. Схемы со смесительным клапаном
  7. С 3х-ходовым смесительным клапаном
  8. С 2х-ходовым смесительным клапаном
  9. Использование встроенного котлового насоса
  10. Когда можно совмещать системы
  11. Ошибки и проблемные моменты
  12. Видео инструкции

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы — узнайте как произвести монтаж самостоятельно. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Предлагаем ознакомиться с статьей — какие радиаторы отопления лучше ставить в квартире, критерии выбора и ТОП фирм производителей.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

  1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
  2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

  1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
  2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
  3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

  • термостатический клапан;
  • погружной термодатчик;
  • балансировочный кран с фиксирующим пружинным вентилем;
  • циркуляционный насос;
  • погружной термометр;
  • резьбовая гильза;
  • перепускной и запорный вентиль;
  • дренажный и шаровой клапан;
  • воздухоотводчик;
  • перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

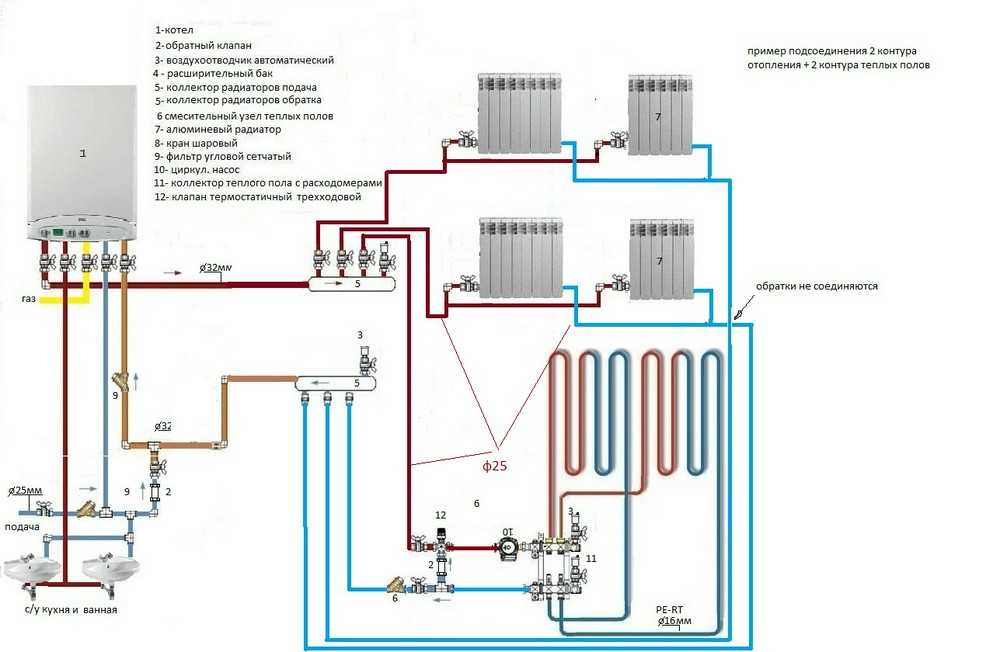

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

  • Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
  • Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.
  • Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
  • Устанавливается циркуляционный насос.
  • Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

Коллекторы теплого пола. Насосно-смесительные узлы.

Смотрите это видео на YouTube

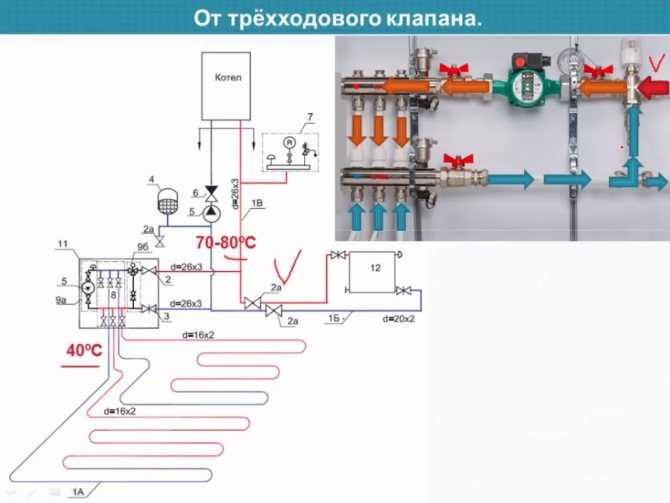

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

  • на подачу устанавливается тройник;
  • после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

  1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
  2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
  3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
  4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
  5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

  • один контур пола будет постоянно открыт;
  • насос имеет частотное регулирование;
  • автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Смотрите это видео на YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Смотрите это видео на YouTube

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  •  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2.

Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

  • отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
  • теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

  • Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
  • Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
  • Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…
У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

  • Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
  • Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
  • Зона окон будет холодной, не комфортной, во всем доме.
  • При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
  • В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.
Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

  • Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.
  • Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
  • Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
  • Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….
Что еще полезного для радиаторов и теплого пола
  • Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
  • Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

    Однотрубная система водяного отопления

  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

    Двухтрубная система водяного отопления

  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru


Смотрите также

  • Дровяные котлы для отопления частного дома
  • Котлы с водяным контуром
  • Двухконтурный котел конденсационный
  • Как подключить газовый котел к водяному отоплению частном доме
  • Котел с бойлером косвенного нагрева
  • Котел электрический опрокидывающийся
  • Бесперебойник для котла с внешним аккумулятором
  • Газовые котлы двухконтурные настенные навьен
  • Котел конорд технические характеристики
  • Какой мощности нужен газовый котел для отопления 60 м2
  • Котел утилизатор дымовых газов

Теплый пол и радиаторы | Nu-Heat

Не знаю, почему мы так долго терпели радиаторы – никогда не вернусь!

Мы постоянно слышим это от людей, живущих с теплыми полами.

В прошлом радиаторы всегда были очевидным выбором для обогрева помещения, но теперь UFH настолько универсален, что его можно установить и использовать практически в любом доме. Это вызывает пару вопросов; теплый пол или радиаторы? Какой вариант для меня лучший, и может ли теплый пол полностью заменить радиаторы?

Полы с подогревом можно использовать в любой комнате вашего дома. От водяного до электрического подогрева пола, от низкопрофильных до бесшовных систем UFH — вы обязательно найдете идеальное решение для своих нужд в отоплении. Однако мы понимаем, что могут быть ситуации, когда вы можете захотеть сохранить существующие радиаторы в некоторых частях вашего дома.

Нажмите ниже, чтобы перейти к нужному разделу:

  • Теплый пол или радиаторы: плюсы и минусы
  • Можно ли использовать вместе радиаторы и теплый пол?
  • Теплый пол или радиаторы: какое отопление лучше для моего дома?
  • Как правильно выбрать компанию для вашего проекта UFH

Почему бы не написать нам по электронной почте или не связаться с нами по телефону 01404 549770, чтобы все обсудить?

Теплый пол или радиаторы: плюсы и минусы

Понимание того, как работают эти системы отопления, поможет вам лучше понять, какую из них выбрать для своего дома. Каждая система отопления имеет свои особенности и преимущества.

Плюсы и минусы теплых полов

Плюсы теплых полов Теплый пол
Отсутствие холодных зон и сквозняков: Принцип работы UFH, обогрев от пола вверх (обеспечивая равномерный профиль нагрева без сквозняков и холодных участков), и управляемость UFH означает, что UFH отлично обогревает помещения. Теплая вода подается по трубопроводу из коллектора(ов), мягко нагревая пол, создавая комфортные условия. Первоначальная стоимость покупки может быть выше: Некоторые системы UFH могут иметь более высокую первоначальную стоимость покупки. Это может быть связано с тем, что UFH может потребовать больше деталей и имеет более длительный процесс установки, чем радиаторы. Тем не менее, вы, как правило, сэкономите деньги в долгосрочной перспективе с системой UFH.
UFH управляется термостатами: У вас должен быть термостат для каждой комнаты или зоны, чтобы установить желаемую температуру. UFH разделен на зоны, что делает его более управляемым, чем радиаторы. Может быть для вас новым: Все знакомы с радиаторами и умеют ими пользоваться. Для понимания и привыкания к системе напольного отопления может потребоваться некоторое время.
Как минимум на 25 % больше энергии: UFH обогреет ваш дом без дополнительного отопления. UFH покрывает большую площадь поверхности, в нем используется более низкая температура воды, чем в радиаторе, и он более эффективен — до 40% эффективнее в сочетании с тепловым насосом, чем радиаторы.
Теплый пол с подогревом: Одним из самых больших преимуществ UFH является ощущение тепла под ногами. Он придает дому ощущение роскоши. Нет больше холодной плитки или жесткого пола.
Освобождает пространство на стене: Благодаря тому, что прочные и гибкие пластиковые трубы утоплены в полу, система отопления практически незаметна. Сердце системы, то есть коллектор, хранится в шкафу.
Никаких открытых горячих поверхностей или острых углов: Скрытость также означает, что UFH безопаснее радиаторов. Никаких открытых горячих или острых поверхностей или трубопроводов, которые могут привести к травме.

Полная свобода дизайна интерьера: Так как UFH спрятан и радиаторы в доме не занимают места, у вас остается больше места на стене для игр. Нет никаких ограничений в том, где можно разместить мебель. Никаких больших белых радиаторов, портящих декор.

UFH может быть установлен во всех типах собственности. Даже во время ремонта. Их можно устанавливать на цокольных и верхних этажах, работать с котлами и тепловыми насосами. Нет необходимости менять текущий котел.

Плюсы и минусы радиаторов

Плюсы радиаторов Конденсаторы радиатора

Уже установлены в большинстве домов : Вы можете легко заменить существующие радиаторы новыми, добавить дополнительные или переместить их без особых проблем. Это может сделать сохранение радиаторов хорошим выбором, если вы делаете ремонт с ограниченным бюджетом или проводите только незначительные ремонтные работы.

Они доступны в различных размерах и стилях, чтобы соответствовать требуемой тепловой мощности и вашему интерьеру.

Неравномерное тепло, сквозняки и холодные участки: Радиаторные системы обычно контролируются одним единственным термостатом вместе с термостатическими радиаторными клапанами (ТРВ), которые регулируют количество горячей воды, поступающей в радиатор, к которому они присоединены.
Все знакомы и привыкли к радиаторам: Это часто означает, что вы знакомы с их ограничениями и знаете, как они себя ведут. Ваш сантехник также будет знать, как их установить, так как они, вероятно, установили сотни. Занимает место на стене: Большинство радиаторов представляют собой металлические обогреватели, которые крепятся к стене.
Быстрые потоки сфокусированного тепла: Высокая тепловая мощность означает, что вы можете использовать радиаторы при ремонте без обязательной модернизации изоляции (хотя вы всегда должны стремиться минимизировать потери тепла, чтобы создать более эффективную систему). Нельзя сочетать с тепловыми насосами: Стандартные радиаторы совместимы с бойлерами, но не рекомендуются для тепловых насосов (это связано с тем, что для эффективной работы радиаторов требуется более высокая температура воды). Вы можете купить низкотемпературные радиаторы специально для систем с тепловым насосом или радиаторы большего размера, чтобы обогреть дом более низкой температурой воды.
Не очень энергоэффективный: Радиаторы обогревают только небольшую часть дома. Тепло, излучаемое радиаторами, может не достигать дивана в другом конце комнаты, поэтому вы не сможете чувствовать тепло так сильно, как должны. Из-за этого может возникнуть тенденция поднимать радиаторы выше, используя больше энергии для обогрева всей комнаты.
Острые углы и открытые горячие поверхности делают его небезопасным: Открытые радиаторы могут быть опасны при прикосновении, если они включены. Вы должны знать, когда он включен, так как открытые горячие поверхности могут легко обжечь вашу кожу.

Можно ли использовать вместе радиаторы и теплый пол?

Не всегда речь идет о теплых полах или радиаторах; можно совместить два. Возможно, вы не в состоянии переосмыслить отопление всего дома или просто хотите сохранить некоторые из ваших нынешних радиаторов. Две системы могут работать рука об руку, чтобы эффективно обогреть ваш дом.

Может быть, вы хотите избежать поломок, связанных с демонтажем существующих радиаторов, или, возможно, у вас нет бюджета на замену всей вашей системы отопления. С таким количеством предлагаемых гибких модифицированных систем напольного отопления (UFH) возможности для гибридных систем UFH и радиаторных систем увеличиваются.

Благодаря этим разработкам больше не нужно выбирать одну систему для всего объекта. Полы с подогревом и радиаторы могут быть успешно установлены в разных частях дома, чтобы создать гибкую и эффективную систему отопления. Установив радиаторный коллектор, вы можете управлять всей системой отопления вашего дома из одного приложения, как радиаторами, так и теплыми полами.

Установка напольного отопления рядом с существующей радиаторной системой

Теплый пол легко установить рядом с существующей радиаторной системой. UFH можно установить на всех площадях пола или в отдельной комнате, например, в ванной или пристройке.

Но как контролировать UFH вместе с существующей системой радиаторов? На это повлияет тип выбранной вами системы подогрева пола — стандартная стяжка или модифицированная система:

  • Если UFH представляет собой стандартную стяжку или систему плавающего пола , она будет работать наилучшим образом при независимом управлении от радиаторов. Это связано с разницей во времени нагрева.
  • Если UFH представляет собой модернизированную систему, такую ​​как LoPro ® Max, которая обеспечивает высокую тепловую мощность и малое время отклика, запускайте UFH непосредственно из существующего контура радиатора. Это решение нагревается и охлаждается так же, как традиционная радиаторная система, и им легко управлять с помощью существующих часов.

Теплый пол или радиаторы: что лучше для моего дома?

Поиск лучшего отопления для вашего дома может оказаться непростой задачей. Есть много разных факторов, которые следует учитывать при выборе между UFH или радиаторами в вашем доме. Мы начнем с шести различных сценариев, с которыми вы можете столкнуться при ремонте, и которые помогут вам решить, какой вариант отопления лучше всего подходит для вас.

Стоимость эксплуатации теплых полов по сравнению с радиаторами

Если вы ищете экономичное отопление, то теплые полы могут быть для вас лучшим вариантом. Полы с подогревом более экологичны, чем радиаторы, и потребляют меньше энергии, а значит, в долгосрочной перспективе они обходятся намного дешевле!

При правильной установке вы можете сэкономить около 25 % энергии, потребляемой при использовании радиатора, и до 40 % при работе от теплового насоса.

Пол с подогревом лучше всего подходит для возобновляемых источников энергии и экологически чистых домов

Заинтересованы в создании более энергоэффективного, экологичного и экологичного объекта?

Стандартные радиаторы находятся в невыгодном положении, когда речь идет об их совместимости с возобновляемыми источниками тепла, такими как воздушные тепловые насосы и геотермальные тепловые насосы. Чтобы радиатор обогревал комнату, используя более низкие температуры потока теплового насоса, он должен быть слишком большим, занимая больше места на стене.

В таких сценариях UFH всегда будет лучшим вариантом обогрева.

UFH примерно на 40% более эффективен, чем радиаторы в сочетании с тепловым насосом, поскольку он использует гораздо более низкую температуру воды, чем требуется для радиаторов.

Узнайте больше о решениях Nu-Heat в области возобновляемых источников энергии

Установка UFH проста и понятна

Еще одним важным преимуществом напольного отопления является то, что его действительно легко установить с помощью понятного подробного руководства по эксплуатации. Некоторые установщики даже сообщают, что им проще установить UFH, чем радиаторы.

UFH также требует меньшего количества подводящих трубопроводов от котла, чем радиаторная система. Вам нужно только запустить поток и вернуться к коллектору/ам, а не ко всей системе радиатора, что упрощает установку.

Свяжитесь с нами и обсудите варианты для вашего проекта.

Теплый пол или радиаторы: установка в существующем здании

Выбор между UFH и радиаторами в существующем здании зависит от масштаба проводимого ремонта.

Подъем полов для установки определенных систем UFH может быть большой работой, поэтому, если пол не был в вашем списке «необходимых дел» для ремонта, вы можете подумать, что полы с подогревом — не лучший вариант для вас. Однако вам следует подумать о модернизации систем UFH, таких как LoPro ® — они быстро и легко укладываются поверх существующего пола, помогая свести к минимуму нарушение вашего дома.

Если вы вносите минимальные изменения в свой дом, поэтому хотите избежать каких-либо потрясений или особенно ограничены в бюджете, замена существующих радиаторов или добавление новых в пристройку может быть лучшим вариантом отопления для вашего дома.

Если в ближайшем будущем вы планируете расширить участок и в нем уже установлены радиаторы, у вас есть выбор: оставить существующие радиаторы или установить перспективную систему UFH (с дополнительными портами на коллекторе, чтобы UFH также может быть установлен в расширении). В любом случае вам может потребоваться повысить уровень изоляции в старых зданиях, чтобы дом оставался уютным.

Прочтите некоторые из наших тематических исследований систем теплого пола для ремонта

Теплый пол vs радиаторы: установка в свойствах новостройки

В новостройке нужно подумать, стоит ли вообще устанавливать радиаторы.

Стяжка пола с подогревом легко монтируется в рамках графика строительства (как правило, это будет стяжка пола в любом случае), и это также отличный экономичный вариант отопления, предлагающий гораздо больше преимуществ, чем радиаторная система при сопоставимых эксплуатационных расходах.

Вы даже можете сэкономить деньги на счетах за электроэнергию, поскольку полы с подогревом на 25 % экономичнее, чем радиаторы. Жилье с открытой планировкой часто является ключевой особенностью в новом дизайне, а это означает, что пол с подогревом, вероятно, является более желательным решением.

Взгляните на некоторые из наших теплых полов в тематических исследованиях новостроек

Теплые полы в сравнении с радиаторами: ремонт одной комнаты

Когда дело доходит до ремонта одной комнаты, выбор между теплыми полами или радиаторами сводится к тому, как комната будет использоваться.

  • Миф о том, что если в доме уже есть радиаторы, радиатор, скорее всего, будет более дешевым и простым вариантом. UFH идеально подходит для многих комнат в доме и может даже помочь вам сэкономить деньги. Узнайте больше о стоимости эксплуатации теплых полов.
  • Ремонт кухонь и жилых помещений особенно хорошо подходит для UFH, освобождая пространство на стенах и предлагая нотку роскоши, особенно если будет использоваться плитка или деревянный пол.

Напольное отопление по сравнению с радиаторами: новая пристройка

Вместо того, чтобы разрушать весь дом, вы можете установить UFH в новой пристройке, сохранив при этом радиаторы в остальной части дома. Поскольку пристройки должны быть построены в соответствии с действующими стандартами строительных норм, будет присутствовать много изоляции. Это означает, что он подходит для большинства систем напольного отопления, в зависимости от основания.

В этом сценарии UFH можно установить без необходимости замены или разрушения существующей системы радиаторов. Он может работать даже от существующего контура радиатора — отлично подходит для новых кухонь или жилых помещений.

Если вы строите новое, расширяете или ремонтируете, UFH предлагает гораздо больше преимуществ, чем радиаторы. Трудно обосновать выбор радиаторов, если у вас есть возможность установить UFH.

Если вы устанавливаете тепловой насос, UFH необходим. Это повысит эффективность вашей новой возобновляемой системы и поможет обеспечить тепло в доме круглый год с низкими эксплуатационными расходами.

Ознакомьтесь с некоторыми из наших тематических исследований по подогреву полов для пристроек

Максимальное использование пространства с UFH

То, как мы отапливаем наши дома, влияет на то, как мы в них живем. Если вы обнаружите, что ваша холодная кухня — запретная зона, часто бросайте свой удобный диван, чтобы бороться за горячую точку у батареи, и обнаруживаете, что тянетесь за дополнительным одеялом — пришло время освободиться от плохого отопления.

Не позволяйте радиаторам испортить вам удовольствие. Освободите пространство и замените радиаторы на UFH.

Теплый водяной теплый пол дает вам свободу наслаждаться каждым сантиметром вашего дома, а это означает, что вы можете размещать светильники и фурнитуру там, где вам удобно. Мы считаем, что теплые полы — лучший способ обогреть ваш дом, и вот почему.

  1. Это не ограничивает ваш стиль: Пол с подогревом освобождает ваши стены. Вам больше никогда не придется ставить диван под неожиданным углом или идти на компромисс в дизайне интерьера. Вы даже можете спрятать термостаты и управлять всей системой со своего смартфона или планшета. И даже со стандартным циферблатным термостатом в каждой зоне требуется только один термостат, что гораздо менее навязчиво, чем наличие по крайней мере одного радиатора в каждой комнате. Это одна из причин, по которой UFH особенно хорошо подходит для жизни с открытой планировкой.
  2. Освободите свое пространство: Сбросьте свои пушистые тапочки и поставьте шампанское на лед — ваша холодная кухня стала идеальным местом для развлечений. Каждая часть комнаты поджаривается, когда вы выбираете пол с подогревом. Никаких сквозняков, холода и носков!
  3. Эффективность до зависти: Преимущество полов с подогревом в том, что они создают фантастические ощущения и освобождают ваш дом, оставаясь при этом невероятно эффективными. До 25 % эффективнее аналогичной радиаторной системы*. *EURay 2005

Как правильно выбрать компанию для вашего проекта UFH

При поиске подходящей компании для вашего проекта UFH может быть сложно понять, с чего начать. Несколько вещей, которые следует учитывать при поиске:

  • Отличное обслуживание клиентов: Вам нужен кто-то, кто выслушает ваши потребности и идеи и воплотит их в жизнь с помощью вашего UFH.
  • Индивидуальный дизайн: Каждый дом уникален, поэтому у каждого дома свои потребности. Вам нужна компания, которая сможет адаптировать свой UFH так, чтобы он идеально вписывался в ваш план этажа. Вам нужен кто-то, кто хорошо разбирается в теплых полах, чтобы он обогревал ваш дом наиболее эффективным способом.
  • Пожизненная техническая поддержка: Пожизненная поддержка означает, что что бы ни случилось, когда бы это ни случилось, вы получите поддержку с вашей системой UFH. Наличие такой поддержки для небольших изменений и исправлений или новых полных обновлений означает, что вам не придется делать это в одиночку.

Nu-Heat предлагает все это при установке нашей системы UFH. Если вы ищете, с чего начать, мы будем очень рады обсудить с вами ваш проект.

Независимо от того, планируете ли вы пристройку, строите новое здание или проводите капитальный ремонт существующего дома, система отопления должна идеально подходить вам. С UFH не приходится гадать — все рассчитывается за вас, поэтому вы знаете, что система будет работать.

Разработка индивидуального решения для обогрева пола в вашем доме

Мы рассчитаем потери тепла для каждой комнаты и разработаем для вас индивидуальную систему обогрева пола, чтобы обеспечить сверхэффективную и сенсационную уютность во всем вашем доме. Каждая система, поставляемая Nu-Heat, учитывает размеры помещений, напольные покрытия и то, как помещения используются изо дня в день.

Более 60 различных вариантов напольного отопления

Имея более 60 различных конструкций пола, UFH является очень гибким решением, которое можно установить в любом типе недвижимости. Его можно установить:

  • По всему дому
  • Только на одном этаже
  • В отдельной комнате, такой как ванная, кухня или новая пристройка

Новые системы модернизации, которые укладываются поверх существующего пола, делают UFH интересным вариантом для проектов реконструкции. Они могут быть установлены очень быстро и вызывают минимальное нарушение существующих приспособлений и фитингов. Вы даже можете выбрать беспроводные термостаты, чтобы не гнаться за проводами по стенам.



Все еще не уверены в лучшем решении для проекта?
Позвоните по телефону 01404 540650 или напишите по электронной почте info@nu-heat. co.uk, и один из наших сотрудников будет рад помочь.

Полы с подогревом и радиаторы – основные отличия | Разминка

Центральное отопление с радиаторами было представлено в 30-х годах и с тех пор используется в качестве стандартной системы отопления для домов в США, оставаясь более или менее неизменным в течение последних 8 десятилетий. Совсем недавно полы с подогревом стали использоваться в домах США в качестве предпочтительной системы отопления, предлагая непревзойденный комфорт и роскошь.

Ниже вы найдете сравнение этих двух систем и объяснение того, почему мы считаем, что полы с подогревом являются лучшим решением для отопления дома.

РАСПРЕДЕЛЕНИЕ ТЕПЛА С ПОДОГРЕВОМ ПОЛОВ

Ваш выбор системы отопления определяет способ распределения тепла. Пол с подогревом производит лучистое тепло, которое заставляет вас чувствовать себя тепло. Термин «лучистое отопление» используется в связи с тем, что излучение отвечает за значительную часть «теплового комфорта», достигаемого с помощью этой формы отопления.

Радиаторы работают, нагревая окружающий их воздух с помощью конвекции. Воздух, нагретый радиатором, поднимается к потолку, а когда этот теплый воздух остынет, он падает на землю, чтобы снова нагреться за счет конвекции радиатора. Это создает потоки горячего и холодного воздуха и неизбежно появление горячих и холодных участков, где области рядом с радиаторами теплее, чем в других частях комнаты.

Полы с подогревом и радиаторы распределяют тепло по-разному. На этой иллюстрации сравнивается лучистое отопление пола и неравномерное распределение тепла от радиаторной системы. Поскольку некоторые области нагреваются радиаторами гораздо дольше, а другие области перегреваются, горячие и холодные точки снижают желаемый уровень комфорта.

ЭФФЕКТИВНОСТЬ И КОМФОРТ СИСТЕМЫ

Способ распределения тепла влияет на эффективность и комфорт системы отопления. Лучистое тепло напрямую нагревает объект и поддерживает естественную влажность в помещении, в то время как конвекция теплого воздуха имеет тенденцию уменьшать влажность, из-за чего в отапливаемом помещении может быть душно. Если обогревается весь пол помещения, лучистое тепло обеспечивает очень равномерное распределение тепла, в то время как конвекционное отопление сначала нагревает одну область, а затем требуется время для циркуляции, чтобы достичь требуемого уровня комфорта. Повышение температуры воздуха из-за конвекционного обогрева может вызвать дискомфорт и перегрев, что, в свою очередь, может привести к снижению уровня кислорода и, в конечном итоге, к проблемам с дыханием, если воздух слишком теплый.

Лучистое отопление пола обеспечивает тепло там, где оно необходимо, снижает риск перегрева тела и максимально приближает к идеальному нагреву.

ПЕРЕГРЕВ НЕЭФФЕКТИВЕН И ДОРОГО

Радиаторы были представлены как роскошь в 30-х годах, но они склонны к перегреву, что делает систему отопления намного менее эффективной. Часто в конечном итоге требуется вентиляция, например, открытие окна, что приводит к потере энергии в окружающую среду — как видно из этой рекламы из журнала Punch от 19 года. 30 с.

То, как радиаторы производят тепло, создает горячие и холодные точки, а это означает, что для того, чтобы чувствовать тепло вдали от радиатора, вам нужно повысить комнатную температуру. Это заставит радиаторы производить больше тепла и уменьшить холодные точки, но в то же время сделает область возле радиатора еще более горячей. Этот перегрев означает, что температура в помещении в конечном итоге станет слишком высокой, что приведет к необходимости открывать окна, чтобы впустить свежий воздух, но в то же время позволит теплу уйти, что приведет к трате энергии и денег. Трата энергии обходится дорого, так как перегрев всего на 1% может увеличить стоимость топлива на 8% (Источник: Carbon Trust), что действительно может увеличить ваши счета за отопление.

ПОЛЫ С ПОДОГРЕВОМ ЛЕГЧЕ УКРАШАТЬ ВАШ ДОМ

Полы с подогревом — мечта любого декоратора, так как они не занимают места на полу и источник тепла находится внутри пола. Радиаторные системы часто бывают громоздкими и должны находиться внутри помещения, а значит, необходимо выделять пространство на стене.
