Схемы защиты от короткого замыкания и перегрузок в блоке питания

Короткое замыкание (и перегрузка, как частный случай), являются самой опасной аварийной ситуацией при эксплуатации блока питания. И дело не только в повышенной вероятности выхода из строя элементов силовой цепи БП. Термическое действие многократно выросшего тока может привести к возгоранию изоляции проводников и дальнейшему развитию пожара.

У мощных БП также могут возникнуть значительные динамические усилия в токоведущих элементах, исходом которых будет смещение проводников и их механическое повреждение. Поэтому защита от КЗ для источников питания – не роскошь, а насущная необходимость.

Принцип работы защиты от короткого замыкания

Большинство схем представляют собой отдельный узел, который можно применить в любом устройству (с поправкой на номинальный ток). Его можно встроить в уже имеющийся блок питания или собрать в отдельном корпусе.

Короткое замыкание сопровождается двумя явлениями:

• увеличение тока;
• снижение напряжения (чем ближе к месту КЗ, тем больше снижение, а в месте короткого замыкания оно равно нулю).

Большинство устройств защиты используют первый признак. Датчиком тока обычно служит резистор с номиналом от нескольких сотых до единиц Ом. Проходящий ток создает пропорциональное падение напряжение на шунте – чем больше ток, тем больше напряжение. Схема сравнения сравнивает это напряжение с заданным уровнем, и, при достижении порога, дает сигнал на размыкание ключевого элемента, ток прерывается. Узел индикации подает световой или звуковой сигнал о срабатывании защиты. Недостаток такого решения – КЗ может произойти до места установки измерительного шунта, и тогда защита не сработает.

В импульсных блоках питания с ШИМ-регулированием защита может быть построена несколько по-другому.

Ток измеряется непосредственно в цепи импульсного трансформатора. Напряжение так же сравнивается с заданным значением, при превышении происходит воздействие на ШИМ-регулятор. Генерация либо прекращается полностью, либо напряжение снижается до безопасного уровня. Минусом является ограниченная область (только БП с PWR-регулированием) и привязка к конкретной схемотехнике БП. Зато сверхток контролируется на всех участках силовой цепи.

Примеры схем и их описание

Схемы защиты блока питания от замыкания на выходе или перегрузки строятся на разной элементной базе. Их можно разделить по типу применяемого в качестве ключа элемента.

На биполярном транзисторе

Несложную защиту от КЗ можно собрать на биполярном транзисторе. В качестве измерительного шунта применено сопротивление на 0,5 Ом.

В исходном положении транзистор T1 открыт (через резистор R1). Транзистор T2 закрыт. При увеличении тока через шунт и достижения на нем напряжения, достаточного для открывания транзистора T2, на базе T1 напряжение падает почти до нуля, он закрывается, прерывая ток. При этом загорается светодиод, сигнализируя о КЗ. При уменьшении тока ниже предела, схема возвращается в исходное положение.

При напряжении БП выше 25 и ниже 8 вольт, возможно, придется подобрать резистор R1 так, чтобы ключевой транзистор был надежно открыт. Резистор R3 можно применить готовый керамический или сделать из нихрома.

Ток срабатывания устанавливается подбором сопротивления шунта – чем оно выше, тем при меньшем токе сработает защита. Также на ток срабатывания влияет сопротивление резистора R2 и коэффициент усиления транзистора T2, в качестве которого может быть применен любой маломощный прибор структуры n-p-n. Рабочий ток ограничен наибольшим током коллектора ключа, в качестве которого может быть применен мощный транзистор n-p-n.

Врожденный недостаток подобного схемотехнического решения – через ключ течет полный ток нагрузки (и ток КЗ до момента закрывания транзистора). Поэтому ключевой элемент надо устанавливать на радиатор соответствующих размеров.

На полевом транзисторе

Этот недостаток можно несколько сгладить применением в качестве ключа полевого транзистора. Его сопротивление в открытом состоянии заметно ниже, значит, и рассеиваемая на нем мощность также меньше. Да и ток нагрузки ограничивается в меньшей степени.

Здесь ключ находится в отрицательной шине выходного напряжения. В исходном положении полевой транзистор открыт напряжением, поступающим через светодиод. Ток в этой цепи очень мал, светодиод не светится. Транзистор Т2 закрыт. При увеличении тока потребления напряжение на шунте R1 начинает расти, когда оно увеличится до уровня открывания Т2, ключ T1 закроется, а ток через светодиод увеличится, индицируя об активации защиты. Уровень срабатывания регулируется выбором сопротивления шунта.

Ток защиты можно настраивать и изменением сопротивления R4. Если вместо него установить потенциометр, можно сделать регулируемую защиту по току. Использовать в качестве R1 переменный или подстроечный элемент нельзя.

Транзистор T2 любой маломощный. Т1 должен быть рассчитан на полный ток нагрузки. Можно применить транзисторы из таблицы или другие подходящие по току и напряжению.

Если рабочий ток превышает 8..10 ампер, ключ надо установить на радиатор.

На тиристоре

Если нет мощного транзистора, защиту можно собрать и на тиристоре. Особенности данной схемы:

• используется второй признак короткого замыкания – снижение напряжения;
• защита работает в цепи выпрямленного (пульсирующего) напряжения (без сглаживающих конденсаторов).

Вторая особенность обусловлена тем, что тиристор выключается во время очередного снижения напряжения до нуля в конце полупериода. При постоянном напряжении он не закроется, пока не будет отключена нагрузка (или не выключится блок питания). Поэтому сфера применения этой схемы ограничена трансформаторными зарядными устройствами (аккумуляторам сглаживание напряжения не нужно).

Во время работы схемы, в начале каждого полупериода напряжение на делителе P1R4 возрастает, транзистор Т1 открывается, подавая напряжение на управляющий электрод тиристора. VS1 тоже открывается, пропуская полуволну синусоиды в нагрузку. Когда напряжение спадает, транзистор закрывается. Закрывается и тиристор, ведь в момент перехода через ноль ток через него падает до уровня, меньшего тока удержания. В новом полупериоде все повторяется снова. Если в результате КЗ напряжение на выходе снизится, транзистор не сможет открыться, не откроется и тиристор. Когда ток упадет номинального уровня, напряжение на выходе восстановится, и тиристор вновь откроется. Ток (точнее, напряжение) срабатывания устанавливается потенциометром Р1.

К недостаткам схемы можно отнести низкое быстродействие – если замыкание произойдет в начале полупериода, до отключения придется ждать его окончания – это 0,01 секунды (плюс время срабатывания тиристора), что достаточно много. Другая проблема – если замыкание произойдет в электрически удаленной точке и мощность источника будет высокой, необходимого снижения напряжения может и не произойти. Кроме того, снижение напряжения может произойти и не по причине сверхтока, и произойдет ложное срабатывание.

На реле

Несложную защиту моно выполнить на одном электромагнитном реле. Ее особенность в том, что реле является измерительным органом, пороговой схемой и ключевым элементом одновременно.

В исходном положении контакты реле находятся в положении, указанном на схеме. Положительная шина разомкнута, напряжения на выходе нет. При нажатии на кнопку S1 реле срабатывает, перекидной контакт переключается и обмотка реле самоблокируется во включенном положении. Загорится зеленый светодиод.

При возникновении короткого замыкания или перегрузки, достаточной для просадки выходного напряжения, напряжение снизится до уровня ниже напряжения удержания реле (оно всегда ниже напряжения срабатывания), реле отпустит, напряжение на потребителе исчезнет, зеленый светодиод погаснет, а красный загорится. Схема вернется в исходное положение, а для подачи напряжения на выход потребуется вновь нажать кнопку.

Кроме недостатков, характерных для всех схем, отслеживающих падение напряжение в результате сверхтока, данное решение имеет свои минусы. Ток срабатывания невозможно настроить — только подбором реле. Для выбора надо иметь запас элементов. Второе – точность настройки уровня отключения будет низкой. Ток срабатывания зависит от состояния механической части реле – упругости пружины, трения в поворотном механизме якоря и т. п. А оно может меняться при воздействии окружающей среды или просто со временем. Также следует учитывать механический износ и подгорание контактов реле при многократных срабатываниях.

Для наглядности рекомендуем серию тематических видеороликов.

Приведенные схемы не являются исчерпывающими. В литературе и интернете можно найти и другие узлы, но рассмотренные принципы построения являются базовыми, и понимание их работы позволит разобраться и в работе других, более сложных схем.

Защита по току на полевом транзисторе

Надёжная токовая защита для БП и ЗУ на IR2153 и электронном трансформаторе.

Автор: Blaze, [email protected]
Опубликовано 09.02.2016
Создано при помощи КотоРед.

На создание данной статьи меня спровоцировал опыт создания блоков питания и зарядных устройств на основе простых импульсных блоков питания, которыми являются как иип на IR2153, так и переделанный различными способами под блок питания электронный трансформатор. Данные источники питания являются простыми, нестабилизированными импульсными блоками питания без каких-либо защит. Не смотря на данные недостатки, такие источники питания довольно просты в изготовлении,не требуют сложной настройки, времени на создание такого блока питания требуется меньше чем на полный ШИМ БП с узлами стабилизации и защиты.

Обьединив такой блок питания и простейший ШИМ- регулятор на NE555, получам регулируемый блок питания как для экспирементов, так и для зарядки АКБ. Радости нашей нет предела до того момента, пока данный девайс не попробовать на искру, или по ошибке, размышляя над созданием очередного аппарата перепутать полярность заряжаемого АКБ. Окрикивая громким хлопком и орошая едким дымом помещение,в котором произошол данный конфуз, изобретение сообщает нам, что простой импульсный блок питания, который собран по упрощённо-ознакомительной схеме не может быть надёжным.

Тут пришла мысль о том, чтобы найти не просто ввести тот или инной узел защиты в конкретный экземпляр блока питания, а найти или создать универсальную быстродействующую схему, которую можно внедрять в любой вторичный источник питания.

Требования к узлу защиты:

-плата защиты должна занимать мало места

-работоспособной при больших токах нагрузки

-высокая скорость срабатывания

Одним из заинтересовавших вариантов была такая схема, найденная в интерете:

При замыкании выхода данной схемы, разряжается ёмкость затвора VT1 через диод VD1, что приводит к закрытию VT1 и ток через транзистор не протекает, блок питания остаётся целым и невредимым. Но что же произойдёт если на выход данной схемы подключить нагрузку, в 300вт, когда наш иип может выдать всего 200вт? Не смотря на то что у нас присутствует схема защиты, замученный блок питания снова взрывается.

Недостатки данной схемы:

1. Необходимо точно подбирать сопротивление шунта, чтобы максимально допустимый ток блока питания создал такое падение напряжения на выбранном шунте, при котором VT2, открываясь полностью закроет VT1.

2. В данной схеме может наступить момент, когда ток проходящий через шунт, приоткроет VT2, вследствии чего VT1 начнёт закрываться и останется в таком состоянии, что будет недозакрыт, а учитывая что через VT1 протекает немалый ток, то данный линейный режим вызовет его сильный перегрев, врезультате которого VT1 будет пробит.

В блоке питания на IR2153 однажды применял триггерную защиту, остался доволен её работой. Прицепим к схеме триггерной защёлки на комплиментарной паре транзисторов шунт в качестве датчика тока и n-канальный транзистор в роли ключевого элемента получаем такую схему:

После подачи питания на схему, транзистор Q3, через светодиод и R4 открывается, стабилитрон D3 ограничивает напряжение на затворе полевого транзистора. D4 защищает Q3 от выбросов высокого напряжения, при подключении индуктивной нагрузки (электродвигатель). На паре транзисторов Q1, Q2 собран аналог тиристора. Ток, протекающий через шунт R1, вызывает падение напряжения, которое с движка переменного резистора R10, и цепочку R2, С2, поступает на базу транзистора Q2. Величину напряжения с шунта, которое пропорционально току, протекающему через этот шунт можно регулировать прерменным резистором R10. В момент, когда напряжение на базе Q2 станет больше 0.5-0.7в транзистор Q2 начнёт открываться, тем самым открывая Q1, в свою очередь транзистор Q1открываясь, будет открывать Q2. Данный процесс происходит очень быстро, за доли секунды транзисторы откроют друг друга и останутся в таком устойчивом состоянии. Через открытый аналог тиристора затвро Q3, а также резистор R4 окажутся подключены к общему проводнику схемы, что приведёт к закрытию Q3 и свечение светодиода D1 сообщит о том что сработала защита. Снять защиту можно как отключив кратковременно питание, так и кратковременным нажатием на кнопку S1.

Универсальная схема защиты была создана и проверена в работе, шунт R1 был составлен из двух резисторов 0.22 Ом 5Вт. Остался последний шаг — вводим в нвшу схему защиту от переполюсовки клемм АКБ.

Схема с защитой от переполюсовки :

Наша схема дополнилась диодом D2, резисторами R6, R5. Кнопка S1 была убрана из схемы по причине того, что при срабатывании защиты она не выводила схему из защиты, после доработки.

Токовая защита осталась без изменений, снять защиту можно отключив питание на 2-3 секунды. При подключении к выходу схемы АКБ, перепутав полярность, напряжение с АКБ через диод D2, резистор R6 поступает на базу Q2, срабатывает защита Q3 закрывается, светодиод D1 сигнализирует о срабатывании защиты.

На этой волне я заканчиваю поиски защиты для своих простых иип. Работой своих схем доволен, надеюсь они пригодятся и вам.

Защита от КЗ на полевом транзисторе

Современные мощные переключательные транзисторы имеют очень маленькие сопротивления сток-исток в открытом состоянии, это обеспечивает малое падение напряжения при прохождении через эту структуру больших токов. Это обстоятельство позволяет использовать такие транзисторы в электронных предохранителях.

Например, транзистор IRL2505 имеет сопротивление сток-исток, при напряжении исток-затвор 10В, всего 0,008 Ом. При токе 10А на кристалле такого транзистора будет выделяться мощность P=I² •R; P = 10 • 10 • 0,008 = 0,8Вт. Это говорит о том, что при данном токе транзистор можно устанавливать без применения радиатора. Хотя я всегда стараюсь ставить хотя бы небольшие теплоотводы. Это во многих случаях позволяет защитить транзистор от теплового пробоя при внештатных ситуациях. Этот транзистор применен в схеме защиты описанной в статье «Защита для зарядных устройств автоаккумуляторов». При необходимости можно применить радиоэлементы для поверхностного монтажа и сделать устройство виде небольшого модуля. Схема устройства представлена на рисунке 1. Она рассчитывалась на ток до 4А.

Схема электронного предохранителя

В данной схеме в качестве ключа использован полевой транзистор с р каналом IRF4905, имеющий сопротивление в открытом состоянии 0,02 Ом, при напряжении на затворе = 10В.

IRF4905 Datasheet PDF

В принципе этой величиной ограничивается и минимальное напряжение питания данной схемы. При токе стока, равном 10А, на нем будет выделяться мощность 2 Вт, что повлечет за собой необходимость установки небольшого теплоотвода. Максимальное напряжение затвор-исток у этого транзистора равно 20В, поэтому для предотвращения пробоя структуры затвор-исток, в схему введен стабилитрон VD1, в качестве которого можно применить любой стабилитрон с напряжение стабилизации 12 вольт. Если напряжение на входе схемы будет менее 20В, то стабилитрон из схемы можно удалить. В случае установки стабилитрона, возможно, потребуется коррекция величины резистора R8. R8 = (Uпит — Uст)/Iст; Где Uпит – напряжение на входе схемы, Uст – напряжение стабилизации стабилитрона, Iст – ток стабилитрона. Например, Uпит = 35В, Uст = 12В, Iст = 0,005А. R8 = (35-12)/0,005 = 4600 Ом.

Преобразователь ток — напряжения

В качестве датчика тока в схеме применен резистор R2, чтобы уменьшить мощность, выделяющуюся на этом резисторе, его номинал выбран всего в одну сотую Ома. При использовании SMD элементов его можно составить из 10 резисторов по 0,1 Ом типоразмера 1206, имеющих мощность 0,25Вт. Применение датчика тока с таким малым сопротивление повлекло за собой применение усилителя сигнала с этого датчика. В качестве усилителя применен ОУ DA1.1 микросхемы LM358N.

LM358 Datasheet PDF

Коэффициент усиления этого усилителя равен (R3 + R4)/R1 = 100. Таким образом, с датчиком тока, имеющим сопротивление 0,01 Ом, коэффициент преобразования данного преобразователя ток – напряжения равен единице, т. е. одному амперу тока нагрузки равно напряжение величиной 1В на выходе 7 DA1.1. Корректировать Кус можно резистором R3. При указанных номиналах резисторов R5 и R6, максимальный ток защиты можно установить в пределах… . Сейчас посчитаем. R5 + R6 = 1 + 10 = 11кОм. Найдем ток, протекающий через этот делитель: I = U/R = 5А/11000Ом = 0,00045А. Отсюда, максимальное напряжение, которое можно выставить на выводе 2 DA1, будет равно U = I x R = 0,00045А x 10000Ом = 4,5 B. Таким образом, максимальный ток защиты будет равен примерно 4,5А.

Компаратор напряжения

На втором ОУ, входящем в состав данной МС, собран компаратор напряжения. На инвертирующий вход этого компаратора подано регулируемое резистором R6 опорное напряжение со стабилизатора DA2. На неинвертирующий вход 3 DA1.2 подается усиленное напряжение с датчика тока. Нагрузкой компаратора служит последовательная цепь, светодиод оптрона и гасящий регулировочный резистор R7. Резистором R7 выставляют ток, проходящий через эту цепь, порядка 15 мА.

Работа схемы

Работает схема следующим образом. Например, при токе нагрузки в 3А, на датчике тока выделится напряжение 0,01 х 3 = 0,03В. На выходе усилителя DA1.1 будет напряжение, равное 0,03В х 100 = 3В. Если в данном случае на входе 2 DA1.2 присутствует опорное напряжение выставленное резистором R6, меньше трех вольт, то на выходе компаратора 1 появится напряжение близкое к напряжению питания ОУ, т.е. пять вольт. В результате засветятся светодиод оптрона. Откроется тиристор оптрона и зашунтирует затвор полевого транзистора с его истоком. Транзистор закроется и отключит нагрузку. Вернуть схему в исходное состояние можно кнопкой SB1 или выключением и повторным включением БП.

Недостатком схемы является однополярное питание операционного усилителя, в связи с этим при малых значениях падения напряжения на датчике тока, возникает большая нелинейность коэффициента усиления ОУ DA1.1.

Защита затвора полевого транзистора

Не будет преувеличением назвать изолированный затвор полевого транзистора довольно чувствительной его частью, которая нуждается в индивидуальной защите. Пробой затвора — явление довольно нехитрое. Оно может произойти по нескольким причинам: электростатическая наводка, паразитные колебания в цепях управления, и конечно эффект Миллера, когда возникающее на коллекторе перенапряжение через емкостную связь оказывает вредоносное действие на затвор.

Так или иначе, данные причины можно предотвратить, надежно обеспечив соблюдение правил эксплуатации транзистора: не превышать предельно допустимое напряжение затвор-исток, обеспечить надежное и своевременное запирание во избежание сквозных токов, сделать соединительные проводники цепей управления как можно более короткими (для достижения наименьшей паразитной индуктивности), а также максимально защитить сами цепи управления от помех. В таких условиях ни одна из перечисленных причин просто не сможет проявить себя и нанести вред ключу.

Итак, что касается непосредственно затвора, то для его защиты полезно применять специальные цепи, особенно если соединение драйвера с затвором и истоком невозможно выполнить вплотную в силу конструктивных особенностей разрабатываемого устройства. В любом случае, когда речь заходит о защите затвора, выбор падает на одну из четырех основных схем, каждая из которых идеально подходит для тех или иных условий, о которых будет сказано ниже.

Одиночный резистор

Элементарную защиту затвора от статического электричества способен обеспечить одиночный резистор номиналом в 200 кОм, будучи установлен вплотную между стоком и истоком транзистора. В некоторой мере такой резистор способен помешать и перезаряду затвора, если по какой-то причине негативную роль сыграет импеданс цепей драйвера.

Решение с одиночным резистором как нельзя идеально подойдет для защиты транзистора в низкочастотном устройстве, где он непосредственно коммутирует чисто активную нагрузку, то есть где в цепь коллектора включена не индуктивность дросселя или обмотки трансформатора, а нагрузка типа лампы накаливания или светодиода, когда об эффекте Миллера не может быть и речи.

Стабилитрон с диодом Шоттки или супрессор (TVS)

Классика жанра для защиты затворов транзисторов в сетевых импульсных преобразователях — стабилитрон в паре с диодом Шоттки или супрессор. Данная мера позволит защитить цепь затвор-исток от разрушительного влияния эффекта Миллера.

В зависимости от режима работы ключа, выбирается стабилитрон на 13 вольт (при напряжении драйвера 12 вольт) или супрессор с аналогичным типовым рабочим напряжением. При желании можно добавь сюда и резистор на 200 кОм.

Назначение супрессора — быстро поглотить импульсную помеху. Поэтому, если сразу известно, что режим работы ключа будет жестким, соответственно и условия защиты потребуют от ограничителя рассеивать высокие импульсные мощности и очень быстрой реакции — в этом случае лучше выбрать супрессор. Для режимов же более мягких — подойдет стабилитрон с диодом Шоттки.

Диод Шоттки на цепь питания драйвера

Когда низковольтный драйвер установлен на плате вплотную к управляемому транзистору, можно использовать для защиты одиночный диод Шоттки, подключенный между затвором транзистора и цепью низковольтного питания драйвера. И даже если по какой-то причине напряжение на затворе и окажется превышено (станет выше, чем напряжение питания драйвера плюс падение напряжения на диоде Шоттки), лишний заряд просто уйдет в цепь питания драйвера.

Профессиональные разработчики силовой электроники рекомендуют использовать данное решение только в том случае, если расстояние от ключа до драйвера не превышает 5 см. Не помешает здесь и защитный резистор от статики, о котором было сказано выше.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Как сделать защиту от переполюсовки, от КЗ для блока питания своими руками

Содержание

• 1 Вариант 1
• 2 Вариант 2
• 3 Вариант 3
• 4 Итог

Многие самодельные блоки имеют такой недостаток, как отсутствие защиты от переполюсовки питания. Даже опытный человек может по невнимательности перепутать полярность питания. И есть большая вероятность что после этого зарядное устройство придет в негодность.

В этой статье будет рассмотрено 3 варианта защит от переполюсовки, которые работают безотказно и не требуют никакой наладки.

Вариант 1

Это защита наиболее простая и отличается от аналогичных тем, что в ней не используются никакие транзисторы или микросхемы. Реле, диодная развязка – вот и все ее компоненты.

Работает схема следующим образом. Минус в схеме общий, поэтому будет рассмотрена плюсовая цепь.

Если на вход не подключен аккумулятор, то реле находится в разомкнутом состоянии. При подключении аккумулятора плюс поступает через диод VD2 на обмотку реле, вследствие чего контакт реле замыкается, и основной ток заряда протекает на аккумулятор.

Одновременно загорается зеленый светодиодный индикатор, свидетельствуя о том, что подключение правильное.

И если теперь убрать аккумулятор, то на выходе схемы будет напряжение, поскольку ток от зарядного устройства будет продолжать поступать через диод VD2 на обмотку реле.

Если перепутать полярность подключения, то диод VD2 окажется заперт и на обмотку реле не поступит питание. Реле не сработает.

В этом случае загорится красный светодиод, который нарочно подключен неправильным образом. Он будет свидетельствовать о том, что нарушена полярность подключения аккумулятора.

Диод VD1 защищает цепь от самоиндукции, которая возникает при отключении реле.

В случае внедрения такой защиты в зарядное устройство автомобильного аккумулятора, стоит взять реле на 12 В. Допустимый ток реле зависит только от мощности зарядника. В среднем стоит использовать реле на 15-20 А.

Вариант 2

Эта схема до сих пор не имеет аналогов по многим параметрам. Она одновременно защищает и от переполюсовки питания, и от короткого замыкания.

Принцип работы этой схемы следующий. При нормальном режиме работы плюс от источника питания через светодиод и резистор R9 открывает полевой транзистор, и минус через открытый переход «полевика» поступает на выход схемы к аккумулятору.

При переполюсовке или коротком замыкании ток в цепи резко возрастает, вследствие чего образуется падение напряжения на «полевике» и на шунте. Такое падение напряжение достаточно для срабатывания маломощного транзистора VT2. Открываясь, последний запирает полевой транзистор, замыкая затвор с массой. Одновременно загорается светодиод, поскольку питание для него обеспечивается открытым переходом транзистора VT2.

Из-за высокой скорости реагирования эта схема гарантированно защитит зарядное устройство при любой проблеме на выходе.

Схема очень надежна в работе и способна оставаться в состоянии защиты бесконечно долгое время.

Вариант 3

Это особо простая схема, которую даже схемой трудно назвать, поскольку в ней использовано всего 2 компонента. Это мощный диод и предохранитель. Этот вариант вполне жизнеспособен и даже применяется в промышленных масштабах.

Питание с зарядного устройства через предохранитель поступает на аккумулятор. Предохранитель подбирается исходя из максимального тока зарядки. Например, если ток 10 А, то предохранитель нужен на 12-15 А.

Диод подключен параллельно и закрыт при нормальной работе. Но если перепутать полярность, диод откроется и случится короткое замыкание.

А предохранитель – это слабое звено в этой схеме, который сгорит в тот же миг. Его после этого придется менять.

Диод следует подбирать по даташиту исходя из того, что его максимальный кратковременный ток был в несколько раз больше тока сгорания предохранителя.

Такая схема не обеспечивает стопроцентную защиту, поскольку бывали случаи, когда зарядное устройство сгорало быстрее предохранителя.

С точки зрения КПД, первая схема лучше других. Но с точки зрения универсальности и скорости реагирования, лучший вариант – это схема 2. Ну а третий вариант часто применяется в промышленных масштабах. Такой вариант защиты можно увидеть, к примеру, на любой автомагнитоле.

Все схемы, кроме последней, имеют функцию самовосстановления, то есть работа восстановится, как только будет убрано короткое замыкание или изменится полярность подключения аккумулятора.

Автор: Эдуард Орлов –

Защита на полевом транзисторе

Вам надоело менять предохранители каждый раз, когда они сгорают? Используйте электронный предохранитель постоянного тока, который будет защищать ваши устройства, подключенные к блоку питания. Этот «предохранитель» может быть восстановлен, просто отключив и снова включив его. Такой предохранитель использует N-канальный FET полевой транзистор как датчик тока. Также транзистор осуществляет отключение линии нагрузки по массе, когда ток превысит максимально допустимое значение. Ток отсечки срабатывания можно регулировать переменным резистором Р1 от 0 до 5 А.

Поиск данных по Вашему запросу:

Защита на полевом транзисторе

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Защита от КЗ на полевом транзисторе
• Защита блока питания от КЗ
• Схема защиты от короткого замыкания
• электронные книги
• :: ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ НА ПОЛЕВОМ ТРАНЗИСТОРЕ ::
• Иллюстрированный самоучитель по схемотехнике. Ограничитель тока на полевом транзисторе схема
• Защита схем от переполюсовки питания с помощью N-канального MOSFET
• электронные книги

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать ПРОСТОЙ и НАДЕЖНЫЙ МОДУЛЬ ЗАЩИТЫ от КЗ своими руками

Защита от КЗ на полевом транзисторе

Защита от переполюсовки зарядного устройства вещь очень полезная, а иногда и необходимая. Защита от переполюсовки зарядного устройства на реле или тиристоре имеют свои недостатки. Схемы на тиристоре довольно практичные и простые, но имеют потери напряжения на самом тиристоре около 2В, а в некоторых автомобильных зарядных при использовании такой схемы уже нечем будет заряжать АКБ.

Защита от переполюсовки на реле имеет инертность, что тоже не всегда хорошо, а полностью разряженная батарея может не запустить реле. При сборке зарядного устройства из блока питания компьютера рационально применять схему на полевике.

Рассмотрим поближе схему защиты от переполюсовки на полевом транзисторе. Потери напряжения на полевом транзисторе минимальные, а время срабатывания не более 1мкСек.

Работает схема вот таким образом. При правильном подключении полевой транзистор открыт, и весь ток поступает на выход схемы. При коротком замыкании, перегрузке, или переполюсовке падение напряжения на шунте и полевом транзисторе достаточно, что бы сработал маломощный биполярный транзистор. Когда транзистор сработал, он замыкает затвор полевого транзистора на землю, закрывая его полностью.

Через открытый переход маломощного транзистора поступает питание на светодиод. Параллельно светодиоду можно подключить бузер с генератором для звуковой индикации. При срабатывании защиты полевой транзистор не греется, схема в таком состоянии может находиться довольно долго, пока не устранится короткое замыкание.

От сопротивления шунта зависит ток срабатывания защиты. Маломощный транзистор BCC или другой n-p-n аналог. Диод — 1N Шунт использовался от старого китайского мультиметра, защита при таком шунте срабатывает при токе 10А. Как видим эта защита зарядного устройства спасает не только от переполюсовки, но и от короткого замыкания или перегрузки.

Кому интересен вариант печатки защиты от переполюсовки на полевике, плату в формате lay может скачать в конце статьи.

В качестве шунтов в ней используются два резистора по 0,1 Ом; 5 Вт при таких значениях защита срабатывает при токе А. При желании можно самостоятельно дополнить плату бузером с генератором или оставить, как есть. Защита от переполюсовки — печатка 6.

Защита блока питания от КЗ

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Схема защиты блока питания и зарядных устройств , Помогите разобраться в роботе схемы.

Преимуществом такого способа защиты является то, что величину тока Схема электронного предохранителя на полевом транзисторе VT1. Рис.

Схема защиты от короткого замыкания

Электрон ные предохранители и ограничители постоянного и переменного тока. Ощутимым недостатком плавких предохранителей является их одноразовость, необходимость последующей ручной замены на другой предохранитель, рассчитанный на тот же ток защиты. Зачастую, когда под рукой нет подходящего, используют предохранители на другой ток или более того, ставят самодельные суррогатные предохранители или просто массивные перемычки, что крайне негативно отражается на надежности работы аппаратуры и небезопасно в пожарном отношении. Обеспечить автоматическую многоразовую защиту устройства и одновременно повысить ее быстродействие можно за счет использования электронных предохранителей. Эти устройства можно подразделить на два основных класса: первые из них самовосстанавливают цепь питания после устранения причин аварии, вторые — только после вмешательства человека. Известны также устройства с пассивной защитой — при аварийном режиме они только индицируют световым или звуковым сигналом о наличии опасной ситуации. Для защиты радиоэлектронных устройств от перегрузок по току обычно используют резистивные или полупроводниковые датчики тока, включенные последовательно в цепь нагрузки.

электронные книги

Для питания собираемых конструкций радиолюбители нередко используют простейшие блоки, состоящие из понижающего трансформатора и выпрямителя с конденсатором фильтра. И, конечно, в таких блоках нет никакой защиты от короткого замыкания КЗ в нагрузке, хотя оно подчас приводит к выходу из строя выпрямителя и даже трансформатора. Применять в таких блоках питания в качестве элемента защиты плавкий предохранитель не всегда удобно, да и, кроме того, быстродействие у него невысокое. Один из вариантов решения проблемы защиты от КЗ — включение последовательно с нагрузкой полевого транзистора средней мощности с встроенным каналом. Дело в том, что на вольт-амперной характеристике такого транзистора есть участок, на котором ток стока не зависит от напряжения между стоком и истоком.

Современные мощные переключательные транзисторы имеют очень маленькие сопротивления сток-исток в открытом состоянии, это обеспечивает малое падение напряжения при прохождении через эту структуру больших токов.

:: ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ НА ПОЛЕВОМ ТРАНЗИСТОРЕ ::

Защита от переполюсовки зарядного устройства вещь очень полезная, а иногда и необходимая. Защита от переполюсовки зарядного устройства на реле или тиристоре имеют свои недостатки. Схемы на тиристоре довольно практичные и простые, но имеют потери напряжения на самом тиристоре около 2В, а в некоторых автомобильных зарядных при использовании такой схемы уже нечем будет заряжать АКБ. Защита от переполюсовки на реле имеет инертность, что тоже не всегда хорошо, а полностью разряженная батарея может не запустить реле. При сборке зарядного устройства из блока питания компьютера рационально применять схему на полевике. Рассмотрим поближе схему защиты от переполюсовки на полевом транзисторе.

Иллюстрированный самоучитель по схемотехнике. Ограничитель тока на полевом транзисторе схема

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор R2-D2 Другие полезности по питанию. Автор pitpit Теория и идеи по ламповым усилителям. Автор Лабораторные блоки питания. Автор MetalHeart Спроси совет. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость.

Защита от переполюсовки на полевом транзисторе схема. Схемы защиты от переполюсовки. Захотел я собрать что-нибудь связанное с зарядником.

Защита схем от переполюсовки питания с помощью N-канального MOSFET

Защита на полевом транзисторе

Пожалуйста Войти или Регистрация , чтобы присоединиться к беседе. Оглавление Последнее Поиск. Блок питания с триггерной защитой по току на полевом транзисторе.

электронные книги

ВИДЕО ПО ТЕМЕ: 5 СХЕМ на ОДНОМ ПОЛЕВОМ (МОП, МДП, MOSFET) ТРАНЗИСТОРЕ 2N65F

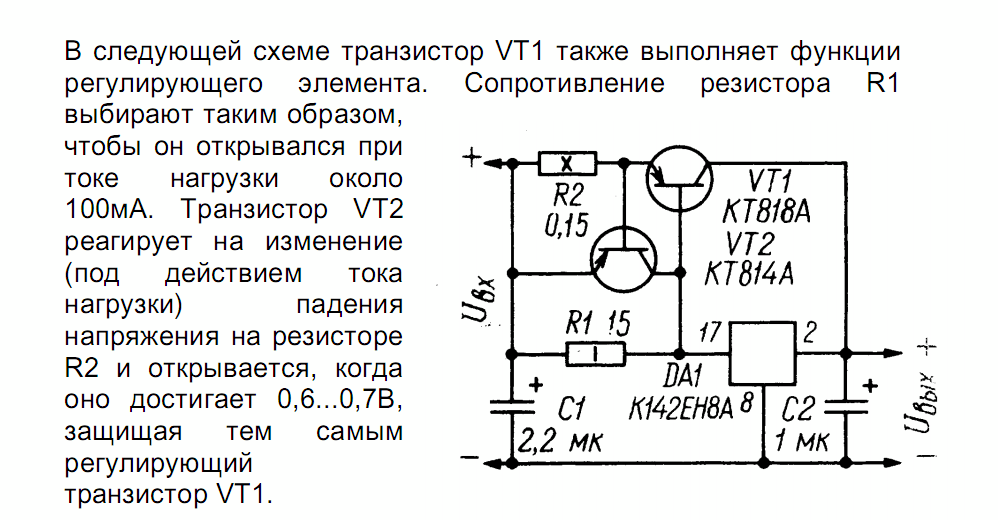

Ограничитель тока на транзисторе — для питания внешних устройств или подсистем многим изделиям требуется дополнительный выход постоянного напряжения. Если такие подсистемы рассчитаны на горячее подключение, дополнительный выход должен быть защищен от коротких замыканий. Схемы, в которых используются предохранители, медленны, а падающее на предохранителях напряжение может влиять на основную систему. Очень дешевая схема, обеспечивающая импульсное ограничение тока, показана на Рисунке 1.

Как себя будут вести выше представленные схемы при входном напряжении 3V и менее?

Задачка-то, вроде, тривиальная. Да и зачем кому-либо вообще может понадобиться защищать какие-бы то ни было электронные изделия от переполюсовки источника питания? Увы, у коварного случая найдётся тысяча и один способ подсунуть вместо плюса минус на устройство, которое ты много дней собирал и отлаживал, и оно вот только что заработало. Приведу лишь несколько примеров потенциальных убийц электронных макеток, да и готовых изделий тоже:. Всегда найдутся человеки я знаком как минимум с двумя такими перцами , которые глядя прямо в глаза заявят жёстко и безапелляционно, что уж они то никогда не совершат такой глупости, как переполюсовка источника питания!

Область техники, к которой относится изобретение Изобретение касается защиты от перенапряжений, вызванных переходными процессами, в частности способа защиты устройства на полевых транзисторах от выбросов напряжения при переходных процессах, в соответствии с ограничительной частью пункта 1 формулы изобретения. Настоящее изобретение также касается контура защиты устройства на полевых транзисторах от выбросов напряжения при переходных процессах в соответствии с ограничительной частью пункта 2 формулы изобретения. В наихудшем случае выброс напряжения при переходном процессе может длиться в течение нескольких микросекунд.

Руководство по проектированию — PMOS MOSFET для схемы защиты от обратной полярности напряжения

Если источник питания схемы перепутан, например, подключение положительного провода к земле, а отрицательного провода к цепи Vcc. Могут произойти две плохие вещи: либо схема, которую мы разработали, может сгореть вместе со всеми дорогими компонентами в ней, либо сам источник питания может выйти из строя. Все становится еще опаснее, если схема питается от батареи. Изменение полярности батареи — это худшее, что может произойти в цепи, потому что это не только повредит цепь, но также может вызвать задымление и возгорание, что делает ее потенциальной угрозой.

Но человеческая ошибка может произойти, и, следовательно, разработчик несет ответственность за то, чтобы его схема могла безопасно работать в условиях обратной полярности. Вот почему почти все схемы имеют на входе дополнительную схему безопасности, которая называется схема защиты от обратной полярности . В этой статье мы обсудим схему MOSFET с защитой от обратной полярности , которая очень эффективна для защиты схемы от повреждений, связанных с обратной полярностью. Схема также может действовать как схема защиты от полярности батареи, , поэтому для защиты ваших цепей можно использовать одно и то же руководство по проектированию, даже если оно питается от внешнего адаптера постоянного тока или батареи.

Защита цепей от обратной полярности

Существует несколько вариантов защиты цепи от обратной полярности. В большинстве случаев в устройствах с батарейным питанием используются специальные типы разъемов батареи, которые не позволяют подключать разъем батареи в обратном порядке. Это механически возможная защита батареи от обратной полярности. Другой вариант — использовать диод Шоттки в шине питания, но это самый неэффективный способ защиты цепи от обратной полярности.

Использование диода Шоттки для защиты от неправильной полярности и его недостатки

На приведенном ниже рисунке диод Шоттки используется последовательно с шиной питания, которая смещается в обратном направлении при изменении полярности и отключает цепь. Мы также ранее обсуждали это в разделе «Применение диодов» в предыдущей статье.

Левое изображение соответствует правильному подключению полярности, а правое изображение соответствует обратной полярности. При подключении обратной полярности диод Шоттки блокирует протекание тока.

Но приведенная выше схема неэффективна из-за постоянного протекания тока нагрузки через диод Шоттки. Кроме того, напряжение на выходе диода Шоттки меньше входного напряжения из-за прямого падения напряжения на диоде. Таким образом, используя описанный выше метод, он защитит схему от обратной полярности, но неэффективно.

Надлежащим способом создания схемы защиты от обратной полярности является использование простого PMOS MOSFET или NMOSFET MOSFET. Рекомендуется использовать PMOS, потому что PMOS отключает положительные шины, и на схему не подается напряжение, и меньше шансов на вредные последствия, если схема работает при высоких напряжениях постоянного тока.

PMOS MOSFET для защиты от обратного напряжения

Полевой транзистор (FET) — это тип транзистора, который использует электрическое поле для управления протекающим через него током. Полевые транзисторы — это устройства с тремя выводами: исток, затвор и сток. Полевые транзисторы управляют потоком тока путем подачи напряжения на затвор, что, в свою очередь, изменяет проводимость между стоком и истоком. Это основное, что используется в P-MOSFET в качестве переключателя защиты от обратной полярности.

На приведенном ниже рисунке показана схема защиты от обратной полярности PMOS .

PMOS используется в качестве переключателя питания, который подключает или отключает нагрузку от источника питания. При правильном подключении источника питания МОП-транзистор включается из-за правильного VGS (Gate to Source Voltage). Но в ситуации с обратной полярностью напряжение затвор-исток слишком низкое, чтобы включить полевой МОП-транзистор и отключить нагрузку от входного источника питания.

Резистор 100R представляет собой резистор затвора MOSFET , соединенный с диодом Зенера. Стабилитрон защищает затвор от перенапряжения.

Фактическое моделирование в Orcad PSPICE

Вышеприведенная схема имеет все необходимые компоненты для защиты от обратной полярности. V1 — это источник с идеальной полярностью. P-Channel MOSFET получает смещение от резистора 100R и 6,8-вольтового стабилитрона 1N4099. . Нагрузкой является резистор 10R.

Моделирование показывает, что схема работает правильно при правильной полярности источника питания. Зенеровский диод защищает затвор от перенапряжения, а нагрузка получает 1,3А при 13,9В.

На изображении выше источник перевернут. Нагрузка полностью отключена, и цепь действует как защита от обратной полярности. Вы также можете посмотреть видео ниже, в котором объясняется работа схемы с симуляцией:
