Где у диода плюс: мультиметром, по внешнему виды или подачей питания

где плюс и минус на светодиоде (анод и катод)

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

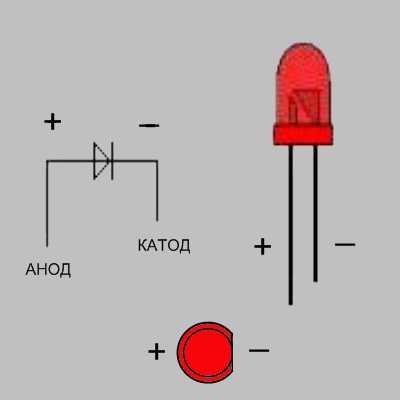

На электрической схеме светодиоды изображают двумя способами.

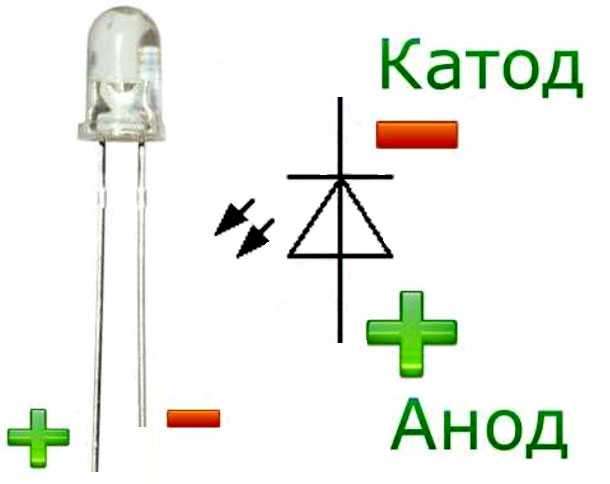

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Использование тестера и пробника

Первый наиболее точный способ основан на обычной прозвонке, которую выполняют электрическим тестером и пробником.

Рисунок 1. Проверка полярности светодиода мультиметром и пробником

При работе с мультиметром прибор переключают в режим измерения сопротивления, после чего подключают к нему СД. Исправный диод демонстрирует высокое сопротивление при одном подключении щупов и довольно низкое конечное сопротивление при противоположном. Можно констатировать, что плюсовый вывод тестера во втором случае подключен к аноду светодиода.

Электрический пробник собирается из набора трех пальчиковых батареек АА и индикатора, функции которого возлагаются на лампу от карманного фонарика или иной заведомо исправный СД, причем последний подключен своим анодом к плюсовому выводу батареи. При зажигании тестируемого светодиода тот его вывод, который подключен минусу батарейки, является катодом.

Оба варианта тестирования показаны в правой части рисунка 1.

Визуальное определение.

Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод является положительным анодом.

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).

Если на корпусе светодиода имеется скос, то это признак катода.

Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».

Электрохимия и гальваника

В электрохимии есть два основных раздела:

Гальванические элементы – производство электричества за счет химической реакции. К таким элементам относятся батарейки и аккумуляторы. Их часто называют химическими источниками тока. Электролиз – воздействие на химическую реакцию электроэнергией, простыми словами – с помощью источника питания запускается какая-то реакция.

Рассмотрим окислительно-восстановительную реакцию в гальваническом элементе, тогда какие процессы протекают на его электродах?

• Анод – электрод на котором наблюдается окислительная реакция, то есть он отдаёт электроны. Электрод, на котором происходит окислительная реакция – называется восстановителем.
• Катод – электрод на котором протекает восстановительная реакция, то есть он принимает электроны. Электрод, на котором происходит восстановительная реакция – называется окислителем.

Отсюда возникает вопрос – где плюс, а где минус у батарейки? Исходя из определения, у гальванического элемента анод отдаёт электроны.

Важно! В ГОСТ 15596-82 дано официальное определение названий выводов химических источников тока, если кратко, то плюс на катоде, а минус на аноде. В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду)

Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус

В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду). Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус.

Внимание: ток всегда втекает в анод!

Или то же самое на схеме:

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы. Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Обратный ток утечки

Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?

Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод

В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки

На английский манер это звучит как reverse leakage current.

Он очень мал, но имеет место быть.

Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении

Замеряем ток утечки

обратный ток утечки диода

Как вы видите, его значение составляет 0,1 мкА.

Давайте теперь повторим этот же самый опыт с диодом Шоттки

обратный ток утечки диода Шоттки

Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора

схема пик детектора

В этом случае эти 20 мкА будут весьма значительны.

Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!

зависимость обратного тока утечки от температуры корпуса диода Шоттки

Поэтому, вы не можете использовать Шоттки везде в схемах.

Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В

То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В

Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов. При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

По внешнему виду

Минимальные проблемы представляет определение полярности СД с высокой мощностью излучения. Для отвода большого количества темпа, которое выделяется на нем в процессе работы, излучателя снабжают развитым металлическим радиатором. Маркировка “+” на радиаторе соответствует аноду излучателя.

Некоторые маломощные СД могут иметь маркировку “+”, которая выдавлена прямо пластиковом корпуса. При ее отсутствии можно воспользоваться тем, что корпус обычно имеет цилиндрическую форму с юбкой и скруглением той части, под которой располагается излучающий pn-переход. Боковой ключевой срез нижней юбки корпуса обычно расположен напротив электрода катода, рисунок 3.

Рисунок 3. Правило привязки скоса корпуса к отдельным электродам светодиода

Некоторые производители выпускают СД, у которых один вывод немного короче другого. В большинстве случаев на такой короткий вывод заводится катод.

Распознавание полярности источником питания.

Следующим наглядным методом для распознания катода и анода будет присоединение к источнику питания. Данный способ, как и предыдущий, позволяет узнать еще и исправность LED элемента.

Естественно, что для опыта необходим источник напряжения. Отлично подойдет блок питания с плавной регулировкой. Светодиод следует присоединить и постепенно увеличивать напряжение. Если при подаче 3-4 В элемент еще не светится, значит, с полярностью не угадали.

Если такого блока питания под рукой нет, то можно применить батарейку или аккумулятор от мобильного телефона. Поскольку напряжение на них может достигать 12 В, то напрямую светодиод присоединять нельзя. Для предупреждения поломки следует включить в цепь резистор. Выбрать подходящее по величине сопротивление вам поможет статья «Расчет резистора (сопротивления) для светодиода».

Резистор стоит подпаять к одному из контактов LED элемента. Полученной конструкцией коснуться выводов источника питания. Если полярность предположена верно, то диод начнет излучать свет. В ином случае, надо поменять контакты местами.

Если под рукой есть плоская севшая батарейка от часов или с материнской платы (тип CR2032), то можно обойтись без резистора. Напряжением таких источников питания не превышает 6 В, что безопасно для светодиода. Батарейку зажимают между выводами диода и по свечению или его отсутствию определяют полярность.

Вопросы о светодиодных лентах

1) Как лента крепится к поверхности? Светодиодная лента легко устанавливается при помощи клейкого слоя «ЗМ», нанесённого на обратной стороне. Поверхность для приклеивания ленты должна быть сухой и чистой, без пятен масла. Перед приклеиванием ленты поверхность необходимо обезжирить спиртовыми салфетками (входят в комплект). При установке удалите защитное покрытие с клеевого слоя и прижмите ленту к поверхности на 3-5 секунд

2) Светодиодную ленту можно крепить без алюминиевого профиля? Можно. При работе она нагревается до 45-50 градусов, что никак не влияет на срок службы ленты. Светодиодные ленты приклеенные без профиля прямо к кухонным шкафам работают уже многие годы. Алюминиевый профиль со стеклянным плафоном несёт скорее декоративную роль

3) Радиус действия пульта? 10 метров

4) В чём разница в использовании влагозащищённых и влагоНЕзащищённых лент?

Влагозащищённые ленты покрыты толстым слоем прозрачного силикона. Клейкого слоя на них нет, согнуть их нельзя. Используются либо на улице (им не страшен дождь), либо во влажных помещениях (например в ванной комнате).

Влагонезащищённые ленты прекрасно подходят для крепления под кухонными шкафами над столешницей кухни. Над раковиной их также можно крепить, если не допускать прямого воздействия воды — поливать их нельзя. Не допускается крепление лент над кухонной плитой — высокая температура и пар от готовящейся еды могут привести к выходу ленты из строя

5) Как резать ленту?

Наименьший отрезок ленты составляет 3 светодиода. Ленту рекомендуется разрезать ножницами по центру площадок для пайки (два овала медного цвета)

6) Паять или использовать коннекторы? Коннекторы использовать можно и это существенно проще и аккуратнее, чем пайка.Такой способ соединения предусмотрен производителем лент

7) Что будет если перепутать «+» и «–» ? Диод является полупроводником — если перепутана полярность подключения, элемент просто не работает. Кратковременное включение не нанесет элементам ленты никакого вреда

Как долго лента будет работать? При корректной эксплуатации, наша светодиодная лента Apeyron прослужит до 60 000 часов. Заводская гарантия — 1 год

9) Лента сильно греется? При обычных условиях работы (комнатная температура), лента нагревается до 45 — 55 градусов (теплая при прикосновении). При использовании светодиодной ленты достигается максимальная пожаробезопасность за счет использования тока низкого напряжения и малой теплоотдачи светодиодов при работе

10) Влияет ли число включений/выключений на срок службы? Нет

11) Как быстро после включения диоды разгораются до полной яркости? Диоды выходят на максимум свечения мгновенно после включения

12) Лента со временем не отклеится? Если поверхность перед приклеиванием ленты была тщательно обезжирена и условия эксплуатации соблюдаются, то запас прочности клеевого слоя достаточен чтобы обеспечить необходимую фиксацию на весь срок эксплуатации изделия

13) Если сгорит 1 диод, вся лента перестанет гореть? Выход из строя 1 диода приводит к тому, что работать перестает только звено из 3 -х диодов в котором он находился, все остальные участки ленты продолжают работать. Случаи перегорания светодиодов в нашей практике не происходили ни разу

14) Если разрезать ленту не по линии медных контактов, то она перестанет работать? Из строя выйдут диоды той группы, на которой был произведен разрез, остальные диоды могут продолжить работу после того как новый разрез будет выполнен в предусмотренном для этого месте

15) Характеристики светодиодных лент — что они означают?

А) Светодиоды smd 3528 SMD это аббревиатура для светодиодов поверхностного монтажа (от англ. Surface-Mount-Device Light-Emitting Diode) Светодиодные чипы идентифицируется по четырехзначному номеру (3528, 5050, 5060, 5630). Этот код указывает размер светодиодного чипа. Например, светодиод SMD 5050 имеет размер 5,0мм х 5,0мм, а SMD 3528 соответственно 3,5мм х 2,8мм. Больше размер — больше яркость

Б) Количество светодиодов 60 шт/м Эта характеристика указывает на плотность размещения светодиодов на ленте. Наиболее распространены ленты с плотностью 30, 60 и 120 диодов на каждый метр

В) Цветовая температура 5800-6500K Измеряется в градусах Кельвина (К). Она не подразумевает количество отдаваемого светодиодами тепла, а имеет совершенно другое значение. Это – визуальный эффект восприятия источника освещения человеческим глазом. Тёплый (желтоватый) — дневной (нейтральный белый) — холодный (синеватый) 3500-4000 К — нейтрально белый цвет. Менее 3500 К — тёплый, более 4000 К — холодный

Г) Световой поток на 1 метр — 1 300 lm

Световой поток – это количество света, которое дает светильник или, иными словами, интенсивность света. Зa eдиницу измepeния пpинят люмeн (Лм). Именно количество люмен позволяет оценить яркость света, которую выдаёт лампа или светодиод. Мы привыкли ориентироваться по ваттам, но, в действительности, ватты — это потребление лампы, а не интенсивность её света

Д) Индексы пыле-влагозащиты

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.
