Как рассчитать выпрямитель на кенотроне? — Источники питания
PSV
Местный
#1

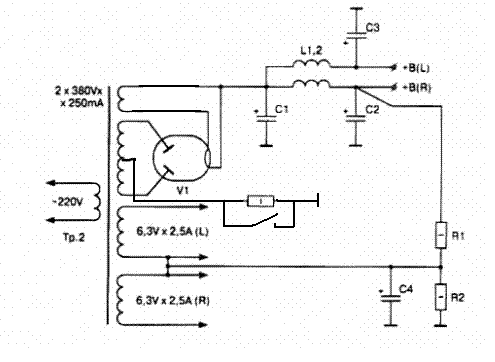

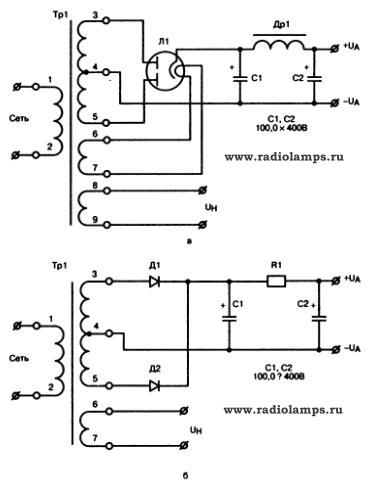

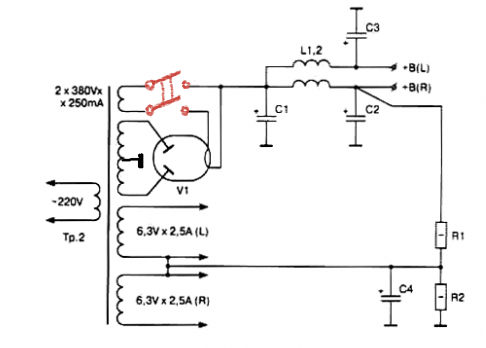

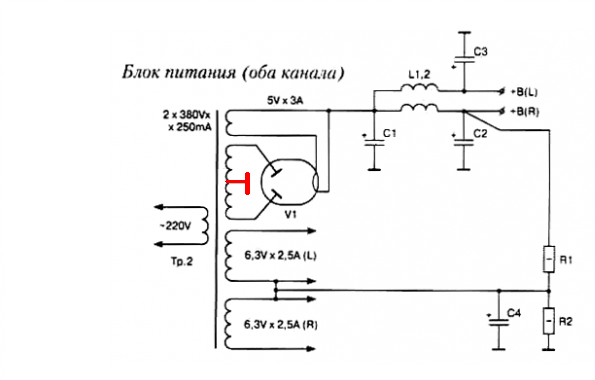

Хочу сделать выпрямитель анодного на 5Ц8С,по одному на канал,вторичные обмотки тоже разные для каналов.Схема стандартная,двухполупериодная,трансформатор со средней точкой во вторичке и кен.После выпрямителя надо получить 450в DC,при токе 80ма.
Как посчитать падение на кенотроне или какие напряжения должны быть на вторичных обмотках для получения 450в на фильтрующих емкостях БП?
Сергей.
Friend
Местный
#2
Для начала нужно подумать о то .что трансформатор получится неоправдано сложным в изготовлении две высоковольтные обмотки это вам не фунт изюму , а если ещё сердечник ПЛ ,то вообще труба .
Собственно это всё к тому ,что сопротивление обмоток сложится с сопротивлением кенотрона и всё это посчитать достаточно сложно тут и ёмкости и пр.
Для практических целей достаточно взять коэф. выпрямления 1.1,
но конечно конденсаторы с запасом .
PSV
Местный
#3
Вопрос с такой схемой выпрямителя для себя решил.Сердечник тор,мотать я его сам не буду.Мне надо дать данные для заказа.Данные-это действующее напряжение на вторичке,под номинальным током нагрузки.
Собственно это всё к тому ,что сопротивление обмоток сложится с сопротивлением кенотрона и всё это посчитать достаточно сложно тут и ёмкости и пр.
Нажмите для раскрытия…
Понятно,что сложный,поэтому и спросил.Сопротивление обмоток можно будет учесть в расчётах.
Оно с определённой точность будет известно.
Для практических целей достаточно взять коэф. выпрямления 1.1,
но конечно конденсаторы с запасом .Нажмите для раскрытия…
Т.е. для получения 450в DC,надо иметь 410 вольт действующего переменки на каждой половинке вторички под номинальной нагрузкой ?
Сергей.
Friend
Местный
#4
В данном случае тор не пригоден ,ну да это дело хозяйское , а чтобы не попасть в просак закажи отводы в первичке штуки 3-4 из прикидки 105%
110%, 115%. 🙁 🙁
Tommy
Местный
#5
Friend написал(а):
Для начала нужно подумать о то .что трансформатор получится неоправдано сложным в изготовлении две высоковольтные обмотки это вам не фунт изюму , а если ещё сердечник ПЛ ,то вообще труба.
Нажмите для раскрытия…
Странно, сколько мы сделали таких трансов — затруднения не испытывали.
Собственно это всё к тому ,что сопротивление обмоток сложится с сопротивлением кенотрона и всё это посчитать достаточно сложно тут и ёмкости и пр.
Нажмите для раскрытия…
Есть программка для расчета — PSUD, сильно поможет и упростит задачу, Гугль сразу найдет
Alex Torres
Active member
#6
а если ещё сердечник ПЛ ,то вообще труба .
Нажмите для раскрытия…
Какая связь?!
А где все люди? Здесь еще кто-то остался?
Дак, ото-ж…
<—http://altor.sytes.net OR http://altor1.narod.ru—>
Iosaaris
Местный
#7
Скажите, а зачем для тока в 80мА ставить 5Ц8С?! Не проще поставить один 5Ц3С на два канала или 5Ц4С по одному на канал?
— Только я хочу вас предупредить, он немного со странностями.
Говорит иногда слишком витиевато, пишет исключительно старой чернильной ручкой, разное такое…
Страничка Old Tube Radios в Фейсбуке: http://bit.ly/old-radio
Константин Мусатов
Эксперт
#8
Привет, Сергей!
Как раз сейчас занят подобным расчетом. Не все там так просто. Например, сейчас мы сделали выпрямитель на 5Ц3С на 110мА. С первой попытки, напряжение оказалось ниже расчетного. Я ожидал максимального падения напряжения на кене 75В, а оказалось 100В. Соответственно увеличился импульсный ток и поднялось падение на сопротивлении первички. Померили это с помощью двухлучевого осцилоскопа. При 110мА потребления, амплитуда тока достигает 580мА (я ожидал около 400). Вот теперь пересчитываю трансформатор. Да, посокльку выпрямитель CLC, то величина первой емкости так же влияет на результат. Постепено увеличивая ее, напряжние на выходе растет, поскольку снижается переменная составляющая напряжения на первом конденсаторе, которую убилает последующий LC фильтр.
Далее достигается максимум и дальнейшее увеличение первой емкости приводит к снижению напряжения, поскольку растут импульсные потери в меди и кенотроне.
Tommy
Местный
#9
PSV
Константин Мусатов все очень толково и полно разъяснил, сюда только надо добавить еще и разброс падения напряжения на кенотронах в зависимости от типа и часто от экземпляра.
Resident
Местный
#10
Для PSV.
Загляни вот сюда:https://audioportal.su/forums/showthread.php?t=651
А если разница между быстрым расчетом и практическими результатами и составит 5-15В, то я думаю, что для рабочей точки лампы это не особо критично.
Give Life To Music Use Tubes !
PSV
Местный
#11
Iosaaris написал(а):
Скажите, а зачем для тока в 80мА ставить 5Ц8С?! Не проще поставить один 5Ц3С на два канала или 5Ц4С по одному на канал?
Нажмите для раскрытия.
..
..Прошу прощения,надо было уточнить,общий ток 160 ма,80 это через одну лампу,это двухтактник.И ещё одна причина, 5Ц8С есть у меня.
Как раз сейчас занят подобным расчетом. Не все там так просто.
Нажмите для раскрытия…
Привет Костя!
Я уже понял,что более менее точно,как с каменными выпрямителями ,посчитать тут не получится .Вчера попросил знакомого промерять режимы в аналогичном выпрямителе.Получается при 450в постоянки на выходе,надо иметь 400в эффективного на каждой половинке вторички под нагрузкой.
Для PSV.
Загляни вот сюда:https://audioportal.su/forums/showthread.php?t=651Нажмите для раскрытия…
Спасибо,вообщем совпадает с твоими данными.
Сергей.
Однополупериодный выпрямитель на кенотроне — Источники питания
Normann
Эксперт
#1

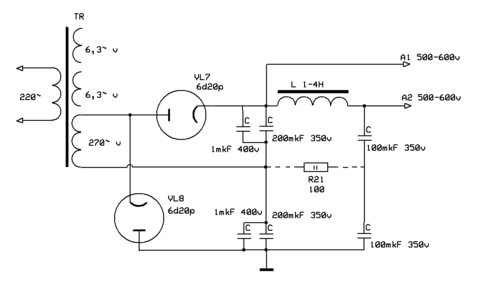

Кто что думает на этот счёт? У меня есть своё мнение, но хочется услышать чужие.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Васянин Сергей
Active member
#2

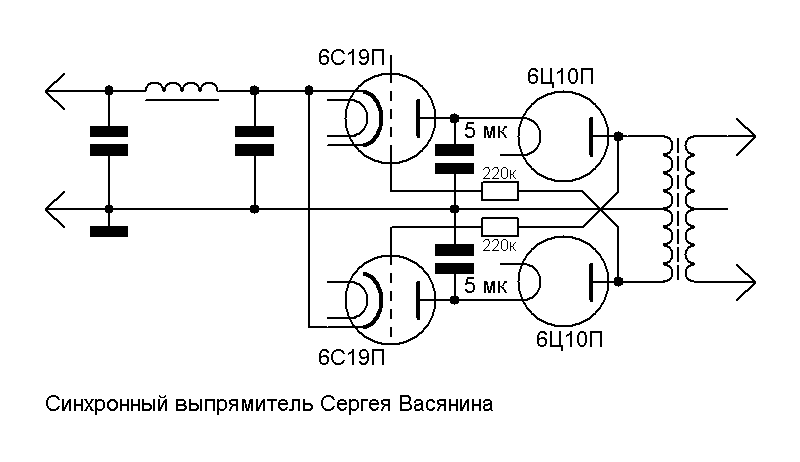

Мнение — положительное. Только надо принимать меры против подмагничивания силовика.
Normann
Эксперт
#3
Ну и не забывать про возможный фон 50Гц с которым нужно либо бороться, либо мириться.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Васянин Сергей
Active member
#4
Это уже частности, фон не проблема.
Normann
Эксперт
#5
Согласен.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Normann
Эксперт
#6
Я в последние годы много интересного для себя прояснил относительно предпочтений и схемотехники, а в своё время много хай-ендничал, пока не надоело переливать из пустого в порожнее. Денег было потрачено зря — не выговоришь.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Triod
Местный
#7
Я пробовал, было очень даже неплохо. Но тогда не хватило времени всё до конца добить, вот буду делать новый предусил, там сразу такую возможность предусмотрю и займусь этим вопросом поплотнее.
С уважением, Михаил Андронов.
Normann
Эксперт
#8
Я долго экспериментировал, кроме того, с емкостями фильтра.
Для своего усилителя на 2А3 нашёл оптимум, как ни странно это 2х100uF(Black Gate WKZ) + 8uF (КБГ-МН) на выходе, дроссель Sowter SB07 (5Н хватает).
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Manowar
Active member
#9
фи! однополупериодное-кака
ищу со118,по119,уо186 и прочие уо,во,то,уб,пб
Normann
Эксперт
#10
Уважаю мнение, хоть и не согласен.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
Бурцев
Эксперт
#11
Я сравнивал однополупериодный и двухполупериодный в драйвере (6ВХ7) гибридного усилителя в различных вариантах:
1.
Базовая схема – накалы ВХ и кенов на разных трансах, анодный транс ПЛ (с зазором 0,03мм, габаритная 600Вт, «проходная» емкость первичка/вторичка 90 пф), включен через ЛАТР с уменьшенной индукцией.
2.Кены:
EZ 81 — Миллард, Теле (оба после криообработки), Филипс – все 60гг, JJ 2004г,
Венгерский PV200/600
5Ц3С – 56г (после криообработки), январь 62, август 82
5Ц4С – 66 и 69 г.
3.Фильтры после выпрямителя LCRC (и в т.ч. с малой емкостью перед L) и CLCRC, где R — 220 ом Аллен Бредли или 56 ом АН тантал, основные емкости — БГ и/или Ничиконы Голд Файн (в сумме от 3000 до 6600 мкф), «малые» С перед дросселем – медные в меди АудиоНоты, медные в бумаге Дженсены и алюминиевые Юпитеры, L – 2 Гн/19 ом, 7Гн/36 ом, 18Гн/90 ом.
4.Съем выпрямленного с катода прямонакалов через два резистора 10ом АН тантал
5.ЛАТРом устанавливалось необходимое анодное, при котором ток получался 45мА на каждый триод и дополнительный слив в 10ма, т.е. суммарное потребление 100мА
В результате прослушивания получилось следующее (возможно, что для конкретной системы)
1.
При питании с СLCRC фильтром более предпочтительно звучал однополупериодный – основное отличее (IMHO) в «голосовом» диапазоне.
2.Двухполупериодный LCRC фильтр с дросселем 2Гн/19ом не оставляет ни каких шансов (опять IMHO) конкуренту — «внятная» середина при отличном, упругом, рельефном басе (т.е. «драйв»), которого нет у однополупериодного.
3.Тройка лидеров: 5Ц3С 56г – явно лучше всех – шикарная сцена, высочайшее тембральное разрешение во всех диапазонах, звук — «ЗДЕСЬ и СЕЙЧАС», Миллард — отличный сочный звук,чуть грязноватый верх при отличной сцене, 5Ц3С январь 62г – просто хорошо.
4.5Ц4С – очень интересный «мужской голосовой» диапазон, но сильная потеря верха и «пространства» и мутноватый нижний бас
5.PV200/600 – прозрачен во всем… до пустоты , возникает ощушение, что звук «ТАМ и ТОГДА»
6.Современные JJ – очень чистый верх, но немного «рваная середина» («объеденить» бы их с Мюллардом )
7.Теле – середина тембрально очень ясная, но где бас?
8.Филипс – такое ощущение, что ему «тяжеловато», да и баса нехватает.
9.5Ц3С 82г – пустая, рваная середина.
Вот.
С уважением.
Алексей Бурцев
ЗЫ. Высоковольтные Шоттки и ультафасты HFA и демпферные BY228– попробовал и сразу убрал.
Triod
Местный
#12
Бурцев написал(а):
…Тройка лидеров: 5Ц3С 56г – явно лучше всех – шикарная сцена, высочайшее тембральное разрешение во всех диапазонах, звук — «ЗДЕСЬ и СЕЙЧАС», 5Ц3С январь 62г – просто хорошо, 5Ц3С 82г – пустая, рваная середина.
.Нажмите для раскрытия…
Какие аноды, черные, серые? У наилучшего, небось, чёрный.
Бурцев написал(а):
Высоковольтные Шоттки и ультафасты HFA и демпферные BY228– попробовал и сразу убрал.
Нажмите для раскрытия…
Абсолютно согласен.
С уважением, Михаил Андронов.
GSInt
Местный
#13
Привет, Алексей, я тебе немного писал на твой запрос по кенотронам — дошло, не дошло? Скорее всего, думаю, не дошло. В общем с твоими выводами согласен, кроме 5Ц3С , но обработанную я не слышал, так что…
Теперь немного подробнее по позициям:
3) Ничиконы в анодном питании ламп? Что-то неприпомню в этой серии высоковольтных. 2Гн не маловата ли критическая индуктивность до прогрева накалов 6БХ7? Или прогрев утром, а «стулья» т.е. анодное вечером? Также интересны твои наблюдения, что меняется в характере звука при увеличении индуктивности?
3) Звук Мулларда как, естественно, и других ламп, зависит от года выпуска и завода (к сожалению пока не было времени этот пункт систематизировать). Еще очень хороши Бримар (только сделанные в Британии!), STC, Marconi.
Грязноватый верх? Такого не припомню.
Но может быть, что я использовал лампы более старых выпусков. А вот что некоторым при некоторых сочетаниях его («верха») в Муллардах может не хватать — это да, может быть такое.
5) Tungsram для меня пока загадка, даже не знаю в чем дело (он изготовлялся на разных заводах и в Англии, и в Венгрии, и может еще черт знает где , уже не помню — может отсюда такая суматоха?). Так вот, газовый стабилитрон типа 0C3 имел очень похожее, как в твоем описании, звучание. Потом заменил на RCA и так полегчало… А, например, лампы типов ЕCC82, 83, 85, которые были очень распостранены и бывшем СССР я ставил в готовые изделия разных фирм и их звук мне неизменно нравился. Конечно, какой нибудь Муллард получше, но уж точно не по запрашиваемым деньгам. В общем, даже я бы мог спокойно жить с ихним звуком. Кенотроны разные Тунгсрам у меня тоже есть, но пока я их никуда не совал.
7) По Телефункену у меня двоякое впечатление — иногда он подходит иногда нет, зависит от схемы и примененных деталей — звук тоже по описанию похож, но бас там есть, только уж очень он строгий (впрочем как и все остальное).
Ну и «Гитлеровские» ТФК ессно порядком лучше чем послевоенные.
8) Филипс мне в общем нрaвится, но только не относительно новые (середина 60-х и новее) — эти действительно, ни рыба ни мясо.
Еще есть хорошие американские кенотроны, которые мне нравятся, только очень желательно не моложе 50-х годов, лучше 30-х 40-х фирм Тung-Sol, RCA, Ken-Rad, Cunningham. Типы известные: 5Y3G, 80 (280, 380), 5R4G, 5U4G, 5Z3G, 6Х5G.
ЗЫ: А шотки, ультрафасты мне не катят не только в высоковольтном питании. Им я, в большенстве случаев, предпочитаю «старые», «обычные» диоды. И никаких шунтов. Вот.
Girius
Воевода
Местный
#14
Алексей, если это не большой секрет, напишите пару слов о криообработке.
Normann
Эксперт
#15
Моё замечание следующее: качество баса в однополупериоде на порядок лучше, чем в двухполупериоде при соблюдении условий:
— достаточная энерговооружённость трансформатора, конденсаторы фильтра обеспечивающие необх.
быстродействие, малое сопротивление ХОРОШЕГО дросселя. При несоблюдении хотя-бы одного из этох пунктов, двухполупериод будет впереди. Тип емкостей имеет решающее значение, впрочем я думаю, это итак всем известно. Т.к. у 99.99% АС проблемы с разборчивостью баса, не всегда польза может быть заметна, но она тем не менее присутствует. На мой вкус переход на однополупериод даёт изменение звука во всём диапазоне, и частотном, и динамическом, но к этому нужно прийти осознанно.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
bezen4UK
Местный
#16
как быть с трансами
Хорош однополупериод, но транс — можно яичницу жарить. Как быть? Вматывать первичку в № тысяч или зазор или отдельная обмотка для компенсации подмагничивания?
С уважением, Владимир.
Normann
Эксперт
#17
У меня тор достаточной мощности, греется не сильно.
Hyvä, kun koira on ystävä, huono, kun ystävä on koira!
ua1ong
Местный
#18
напишите пару слов о криообработке.
Нажмите для раскрытия…
Ламп?
Спецы приходят и уходят, а флудеры остаются…
Бурцев
Эксперт
#19
Triod
Да, черные.
Girius
Привет, Алексей, я тебе немного писал на твой запрос по кенотронам — дошло, не дошло? Скорее всего, думаю, не дошло.
Нажмите для раскрытия…
Привет, к сожалению не доехало. .
В общем с твоими выводами согласен, кроме 5Ц3С , но обработанную я не слышал, так что.
Нажмите для раскрытия…
..5Ц3С у меня вообще поначалу не планировался, т.к. все это затевалось из-за 274, которые после прослушивания пока меня расстраивают.
Теперь немного подробнее по позициям:
3) Ничиконы в анодном питании ламп? Что-то неприпомню в этой серии высоковольтных.
Нажмите для раскрытия…
Я соединял последовательно и резисторы нагрузочные ставил небольшие – ток 15мА (в первом сообщении я немного ошибся в величине доп.слива) , а БГ на 160В
2Гн не маловата ли критическая индуктивность до прогрева накалов 6БХ7? Или прогрев утром, а «стулья» т.е. анодное вечером? Также интересны твои наблюдения, что меняется в характере звука при увеличении индуктивности?
Нажмите для раскрытия…
У учетом размаха токопотребления критическая будет 1,89Гн и предварительный прогрев накала конечно же.
3) Звук Мулларда как, естественно, и других ламп, зависит от года выпуска и завода (к сожалению пока не было времени этот пункт систематизировать). Еще очень хороши Бримар (только сделанные в Британии!), STC, Marconi.
Грязноватый верх? Такого не припомню. Но может быть, что я использовал лампы более старых выпусков. А вот что некоторым при некоторых сочетаниях его («верха») в Муллардах может не хватать — это да, может быть такое.Нажмите для раскрытия…
«Грязноватость» верха Мюлларда позналась в сравнении обработанным 5Ц3С и обычной JJ. Возможно это проблема конкретного экземпляра. У меня остался только один, последний.
Воевода.
Это «почти» «обычное» «окунание» лампочек в жидкий азот. Пока только так могу сказать . Но на отработку технологии потратили полтора года и пол сотни светлановских 300В и десятка три других ламп (в т.ч. и этот экземпляр 5Ц3С).
Normann
Моё замечание следующее: качество баса в однополупериоде на порядок лучше, чем в двухполупериоде при соблюдении условий:
— достаточная энерговооружённость трансформатора, конденсаторы фильтра обеспечивающие необх.Нажмите для раскрытия…
быстродействие, малое сопротивление ХОРОШЕГО дросселя.Виноват, забыл сообщить, что все дросселя сохранияют свою индуктивность при изменении тока через них от 10 до 250мА, при токе покоя схемы 105ма и размахе токопотребления +/- 10мА. Приведенное сопротивление анодного транса с учетом ЛАТРов в первичке – 35 ом, индукция в первичке 0,53 Т.
При несоблюдении хотя-бы одного из этох пунктов, двухполупериод будет впереди.
Нажмите для раскрытия…
Возможно, я что-то не учел.
…..но к этому нужно прийти осознанно.
Нажмите для раскрытия…
Возможно.
С уважением.
Алексей Бурцев
Alex Torres
Active member
#20
Ну я могу понять любовь некоторых к кынотронам — все таки экспонат музейный, антиквариат.
От одного названия уже должны мурашки пробирать.
Опять же задержку часто можно не делать — пока это ископаемое прогреется, так «уже и не надо».
Да и нормальные ультрафасты не всем доступны, кроме как «выковырянный изюм из булочек», а высоковольные Шоттки, типа Крии — я уже не раз говорил чем плохи.
Это все понятно.
Но вот чего непонятно — в чем кто-то усмотрел «прелесть» однополупериодного выпрямителя? Что пульсации 50гц а не 100? Так это основная гармоника, высших там хватит на весь диапазон.
Что транс подмагничивается? Ну его можно просто больше поставить, как раз в духе «истинного гигантизма», присущего этому форуму
Или однополупериодное выпрямление дает лучшую»гармонизацию» сигнала? Тогда непонятны постоянные разговоры об аккумуляторном питании — ведь оно, по идее, должно быть тогда уж еще хуже чем 2-х полупериодное!
Ан — нет!, Люди корячатся с аккумуляторами, а не подозревают что надо лишь пару диодов в выпрямителе выкинуть, «и будет вам счастье!».
А где все люди? Здесь еще кто-то остался?
Дак, ото-ж…
<—http://altor.sytes.net OR http://altor1.narod.ru—>
Что такое кенотрон? | diyAudio
Перейти к последнему
Windcrest77
Участник
#1
#1

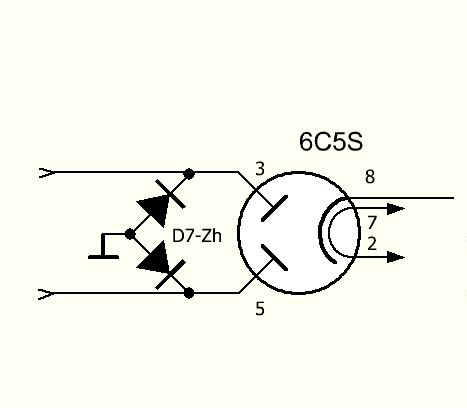

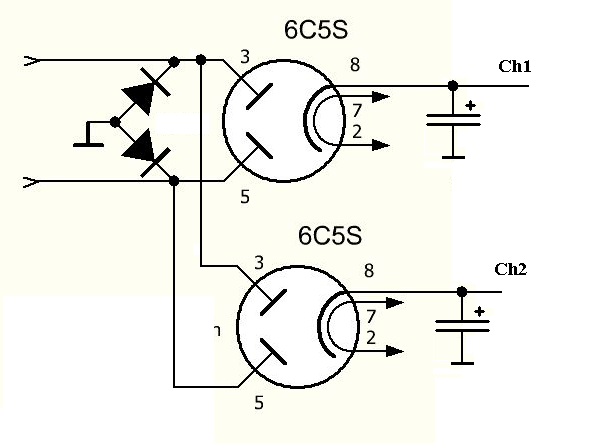

Итак, я выбираю ламповый выпрямитель на 6 В для предварительного усилителя и вижу, что 6X5GT отвечает всем требованиям, так как многие из них есть в наличии из старых ламповых кейсов.
И это база 6S, поэтому 6AX5 тоже подойдет, и у меня их тоже много. Потом вижу российская лампа 6С5С это замена 6Х5ГТ. Но русские называют его Кенотроном, США называют 6Х5 выпрямителем. Что с этим делать? Отличается ли Кенотрон от выпрямителя хоть в малейшей степени?
https://frank.pocnet.net/sheets/127/6/6X5.pdf
https://frank.pocnet.net/sheets/113/6/6C5S.pdf
ПРР
Участник
#2
#2
В начале 20 века каждый месяц появлялись новые типы трубок.
Кто-то предложил стандартизированные классы. GE приняла это к сведению, но изменила определения по мере необходимости. Кенотроны обычно представляют собой вакуумные выпрямительные диоды. Плиотроны кажутся триодами. (Бизнес по производству воздухоочистителей принял этот термин.) Thyratron, похоже, принадлежит к семье, и это стало общим названием для «SCR», которые работали на парах ртути (или H) в бутылках.
Вот черт. Этот парень все написал.
https://www.rfcafe.com/references/radio-news/vaccum-tube-saga-radio-news-november-1944.htm
Освещение разработки «Кенотрон», «Плиотрон», «Динатрон», и «Магнетрон» доктора. Ленгмюр, Душман и Халл из General Electric Laboratories
https://ieeexplore.ieee.org/document/1666779
https://www.orau.org/health-physics…ubes/general-electric-kr- 3-kenotron-tube.html
https://www.radartutorial.eu/08.transmitters/Thyratron.en.html
http://www.nj7p.org/Tubes/PDFs/Frank/141-GE/Kenotrons.pdf
Короче: конденсатор, конденсатор, томАто, томАХто, картошка, потаХто, диод, кенотрон.
….
Реакции:
3 пользователя
Tubelab_com
Участник
#3
#3
PRR сказал:
Кенотроны
обычно представляют собой вакуумные выпрямительные диоды. Плиотроны кажутся триодами.
Нажмите, чтобы развернуть…
Thyratron, кажется, принадлежит к семейству, и это стало общим названием для «SCR», которые работали на парах ртути (или H) в бутылках.Похоже, что GE придумала названия для множества уже существующих обычных ламп. У меня было несколько действительно красивых фанотронов, но я продал их, так как покупателю понравился их внешний вид, несмотря на ртуть. FG-32, которые у меня были, были ранними версиями глобуса, как видно на рисунке, а не на картинке.
Возьмите трубку 211, назовите ее Плиотрон, и она станет FP-285. Кажется, что даже почтенный 807 может «идентифицироваться» как Pliotron, если захочет… то есть GL807.
Тиратрон стал общепринятым названием вакуумной ламповой версии SCR, а Магнетрон представляет собой диод, который вырабатывает микроволновую энергию благодаря резонатору и сильному магнитному полю. Klystron — ламповый усилитель для частот в диапазоне 300 МГц и выше. Они были довольно распространены в телевизионных передатчиках более 20 лет назад.
Моим фаворитом был BWO, осциллятор обратной волны, часто используемый в старых генераторах развертки RF. Никогда не понимал, как это работает.
Реакции:
1 пользователь
6A3ЛЕТО
Участник
#4
#4
Если вы смотрите цифровое телевидение США (8VSB), вы смотрите одну (или несколько) трубку параллельно.
Это сильно модифицированный клистрон (или действительно полная переделка клистрона).
Просто спорный момент для знающих патентных юристов.
Помню, один инженер станции в Техасе позвонил мне с вопросом об измерении (вопрос не помню).
Но я помню, как он описал место своего передатчика:
Там было 4 лампы «нового дизайна», каждая из которых выдавала 60 000 Вт.
Все они были подключены к объединителю 4 к 1; а оттуда по коаксиальному кабелю высокой мощности к антенне.
Сумматор выдавал всего 238 000 Вт. Остальная мощность составляла 2000 Вт тепла.
(Комбинатор стал хорошим обогревателем на 2000 Вт для холодных зимних дней).
Я также помню, как в эфир вышел один из первых мощных цифровых телевизоров 8VSB.
Мне позвонил техник больницы. Их распределенная система RF-мониторинга пациентов была затерта до неработоспособности.
Телеканал был отключен от эфира, пока они работали над решением проблемы.
Я рекомендовал, чтобы для более постоянной системы они могли рассмотреть проводную, оптоволоконную или какой-либо другой метод (не РЧ) связи мониторов пациента.
Администрация больницы ненавидит судебный иск, когда пациент умирает, не из-за злоупотребления служебным положением врача или медсестры, а из-за того, что больничные системы не могут и не поддерживают условия, необходимые для поддержания жизни пациента.
Реакции:
1 пользователь
Tubelab_com
Участник
#5
#5
6A3summer сказал:
Если вы смотрите цифровое телевидение США (8VSB), вы смотрите одну (или несколько) трубку параллельно.
Это сильно модифицированный клистрон (или действительно полная переделка клистрона).
Просто спорный момент для знающих патентных юристов.Нажмите, чтобы развернуть…
Современные телевизионные передатчики используют IOT в качестве устройства вывода. Индуктивная выходная лампа представляет собой нечто среднее между клистроном и триодом. Он был изобретен и запатентован давным-давно, как и клистрон, так что срок действия основных патентов истек, но патенты на современные усовершенствования еще могут быть в силе. IOT более эффективен, чем Klystron, но он также имеет более широкую полосу пропускания, которая требуется для цифрового телевидения. Снова причудливое имя родилось во имя маркетинга, Klystrode (Klystron + Triode).
Реакции:
1 пользователь
6A3ЛЕТО
Участник
#6
#6
Tubelab_com,
Спасибо за гораздо более точное и полное объяснение!
Мой 77-летний мозг не помнил термин IOT (раньше знал).
Но я думаю, что никогда не знал объяснения «креста» клистрона и триода.
Единственным клистроном, который я видел в действии, был местный генератор 10-ГГц радара воздушного поиска нашего эсминца USN. Еще одной запоминающейся особенностью был двойной каскодный усилитель на триодах с частотой 30 МГц, сразу после смесителя на кремниевых диодах.
Однажды ко мне пришли инопланетяне с радаров наземного поиска и спросили, есть ли у меня какой-нибудь высоковольтный коаксиальный кабель взамен их короткозамкнутого коаксиального кабеля, который шел от блока высоковольтных импульсов к блоку магнетрона.
Я сказал «конечно», вручил им очень жесткий коаксиальный кабель диаметром около 1 1/4 дюйма (включая армированную оболочку. Затем он имел тефлоновую изоляцию с очень большим расстоянием от 2-го экрана до сплошного медного центрального проводника диаметром 1/4 дюйма). .Им было с этим побороться, от импульсной коробки до магнетронной коробки
Какая разница, если один коаксиал 75 Ом, а другой коаксиал 50 Ом, ничего не дугит, и даже при рваном импульсе радар работал ; назовем это сигнатурной версией.
Когда мы находились в тесном строю колонны нескольких эсминцев, все 10-ГГц радары надводного поиска сломались. Я сказал нашим радарным инопланетянам заменить кремниевый смесительный диод.0063 Когда антенны радаров двух кораблей направлены вместе, никакие устройства TR и ATR не могут защитить диод от перегорания. Мы были первыми, кто снова включил наш радар.
Реакции:
1 пользователь
JMFahey
Участник
#7
#7
PRR сказал:
Др. Ленгмюр, Душман и Халл из General Electric Laboratories
Нажмите, чтобы развернуть…
Готов поспорить, что эти ребята что-то знали о трубках.
ВАУ!!!!!!!!
Я приказал нашим радарным инопланетянам заменить кремниевый смесительный диод.
……. Мы первыми снова включили наш радар.Нажмите, чтобы развернуть…
Почему меня это не удивляет?
Последнее редактирование:
эгеллингс
Участник
#8
Кенотроны представляют собой выпрямительные лампы, как и 5У4.
ПРР
Участник
#9
#9
Кенотроны http://www.
nj7p.org/Tubes/PDFs/Frank/141-GE/Kenotrons.pdf
Фанотроны http://www.nj7p.org/Tubes/PDFs/Frank/141-GE/Phanotrons. pdf
Плиотроны http://www.nj7p.org/Tubes/PDFs/Frank/141-GE/Pliotrons.pdf
Тиратроны http://www.nj7p.org/Tubes/PDFs/Frank/141-GE/Thyratrons. pdf
Phantron — газовый выпрямитель.
Показать скрытый контент низкого качества
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Делиться:
Фейсбук
Твиттер
Реддит
Пинтерест
Тамблер
WhatsApp
Эл. адрес
Делиться
Ссылка на сайт
полный%20волна%20выпрямитель%20ламповый%20мощность%20лист данных и примечания по применению
Лучшие результаты (6)
org/Product»>Аналоговые устройства
Аналоговые устройства
Аналоговые устройства
Инструменты Техаса
org/Product»>Инструменты Техаса
Инструменты Техаса
полный%20волновой%20выпрямитель%20ламповый%20мощный%20питание Листы данных Context Search
| Каталог данных | MFG и тип | ПДФ | Ярлыки для документов |
|---|---|---|---|
2012 — MC0.063W06031 Реферат: резистор HI-POT+b-5+0805 | Оригинал | 1/10 Вт) элемент14 MC0.063W06031 резистор HI-POT+b-5+0805 | |
2012 — MC0402 Реферат: MC00625W040211M MC00625 Толстопленочный чип-резистор 0402 | Оригинал | 400 част./млн./кв. 200Ч/МН/В 100Ч/МН/А элемент14 MC0402 MC00625W040211M MC00625 Толстопленочный чип-резистор 0402 | |
1999 — ENFV25F80 Резюме: HFA3783 enfv | Оригинал | HFA3783 HFA3783 600 МГц ХФА37 600 МГц ENFV25F80 enfv | |
2012 — резистор Аннотация: mc0.1w0805 3r3 | Оригинал | 400 част./млн./кв. 200Ч/МН/В 100Ч/МН/А элемент14 резистор мк0.1в0805 3р3 | |
2000 — Недоступно Резюме: нет абстрактного текста | Оригинал | Т-100 | |
1999 — ENFV25F80 Резюме: HFA3783 HFA3783IN HFA3783IN96 HFA3861 MS-026BBC enfv | Оригинал | HFA3783 HFA3783 600 МГц 600 МГц ENFV25F80 HFA3783IN HFA3783IN96 HFA3861 МС-026ББК enfv | |
2008 — MLT 22 MOSFET ЗВУКОВОЙ УСИЛИТЕЛЬ Резюме: схема подключения HDMI к micro usb LM2687LDX LMS4684LD транзистор SMD 12W инвертор hdmi CONVERTER SDI IC CAT-5 Sdi IC ADC081S021CISD ds15br400 DP83848k | Оригинал | ДП83848К 16-бит, LQA68A) MLT 22 MOSFET АУДИОУСИЛИТЕЛЬ Схема подключения hdmi к micro usb LM2687LDX LMS4684LD транзистор SMD 12W инвертор HDMI ПРЕОБРАЗОВАТЕЛЬ SDI IC CAT-5 Сди IC ADC081S021CISD дс15бр400 | |
IC 4051 техпаспорт Резюме: ПРИМЕНЕНИЕ ic 4051 «Цифровой потенциометр» I2C-INTERFACE flash данных «Цифровые потенциометры» 4051 DATA SHEET 4051 IC app note PIC12F683 MAX5431 AN4051 | Оригинал | PIC12F683 МАКС5466: МАКС5467: МАКС5468: МАКС5477: МАКС5478: МАКС5479: МАКС5527: МАКС5528: МАКС5529: Спецификация IC 4051 ПРИМЕНЕНИЕ ic 4051 «Цифровой потенциометр» Флэш данных I2C-INTERFACE «Цифровые потенциометры» 4051 ТЕХНИЧЕСКИЙ ЛИСТ Примечание к приложению 4051 IC МАКС5431 АН4051 | |
1999 — стр 50113 Резюме: BZX79-C6 c5v1 BZX79C6V2 Philips BZX79-C27AMO C4V7 ST SOD27 BZX79-C bzx79-c Philips BZX79C9V1AMO | Оригинал | M3D176 БЗС79 ДО-35) БЗХ79-А) БЗХ79-Б) БЗС79-К6В8 ул 50113 БЗС79-С6 c5v1 BZX79C6V2 Филипс BZX79-C27AMO C4V7 СТ СОД27 БЗС79-С бзх79-с филипс BZX79C9V1AMO | |
1999 — CU42L Реферат: Циркуляционный изолятор TDK XC+872 | Оригинал | CU41LX1P-X-2T CU12RX3L-X-1T CU42L Циркуляционный изолятор ТДК ХС+872 | |
2001 — Недоступно Резюме: нет абстрактного текста | Оригинал | 28-вывод 48-Отведение АД9220, АД9221, АД9223, АД9224, AD9225 12-бит, AD9226 | |
трако постоянный/постоянный ток Резюме: WELDING SWITCHING ПРИМЕЧАНИЯ ПО ПРИМЕНЕНИЮ 3-1222WI traco примечания по применению 3-2423WI NIPPON CHEMI-CON 100 мкФ 25 В KY traco приложение постоянного/постоянного тока TMR 3-2411WI Traco Electronic AG Traco | Оригинал | 18 В постоянного тока, 36 В постоянного тока 75 В постоянного тока 15 В постоянного тока УЛ94-В0 1500 В постоянного тока 3000 В постоянного тока 3-48xxWI ТР-СЗТ-000332 трако постоянного/постоянного тока СВАРОЧНОЕ ПЕРЕКЛЮЧЕНИЕ ПРИМЕНЕНИЕ ПРИМЕЧАНИЕ 3-1222WI примечание к применению traco 3-2423Висконсин NIPPON CHEMI-CON 100uF 25V KY приложение traco dc/dc ПМР 3-2411ВИ Трако Электроник АГ Трако | |
2015 — 1к40 Реферат: fsp060-1s FSP055-50LM 2K50 | Оригинал | FSPxxx-10NAAB ФСП025-10НААБ-05 ФСП030-10НААБ-12 FSP042-xKxx ФСП030-10НААБ-24 ФСП042-1К00 ФСП042-1К20 1к40 фсп060-1с ФСП055-50ЛМ 2К50 | |
трако постоянный/постоянный ток Резюме: tmr 3-2412 TCK-047 TCK-044 приложение traco dc/dc EN55022 312-11 «перекрестная ссылка» traco Traco Power 3-2423 traco | Оригинал | 18 В постоянного тока, 36 В постоянного тока 15 В постоянного тока 300 мА УЛ94-В0 1500 В постоянного тока, УЛ60950-1 E188913 трако постоянного/постоянного тока тмр 3-2412 ТСК-047 ТСК-044 приложение traco dc/dc EN55022 312-11 «перекрестная ссылка» трако Трако Сила 3-2423 трако | |
МАКС221Е ИНД Реферат: Контроллер температуры MAX3140 MAX3221 с использованием микроконтроллера MAX200 MAX201 MAX202 MAX202E MAX203 | Оригинал | РС-232 МАКС3241: MAX3241E: МАКС3243: MAX3243E: МАКС3244: MAX3244E: МАКС3245: MAX3245E: MAX3246E: MAX221E ИНД. МАКС3140 МАКС3221 регулятор температуры с помощью микроконтроллера МАКС200 МАКС201 МАКС202 МАКС202Е МАКС203 | |
ПРИМЕНЕНИЕ ic 4051 Резюме: 8-контактный микроконтроллер PIC12F683, проект SIMPLE аналоговых часов, резюме 4051 IC, примечание к приложению, IC 4051, техническое описание, цифровой потенциометр PIC12F683, DS1805, MICROchip, PIC12F683, DS1846. | Оригинал | МАКС5464: МАКС5465: МАКС5466: МАКС5467: МАКС5468: МАКС5477: МАКС5478: МАКС5479: МАКС5527: МАКС5528: ПРИМЕНЕНИЕ ic 4051 8-контактный микроконтроллер PIC12F683.  Аннотация проекта ПРОСТЫЕ аналоговые часы Примечание к приложению 4051 IC Спецификация IC 4051 PIC12F683 цифровой потенциометр ДС1805 МИКРОчип PIC12F683 ДС1846 | |
2012 — резистор Аннотация: 1м15 | Оригинал | 400 част./млн./кв. 200Ч/МН/В 100Ч/МН/А элемент14 резистор 1м15 | |
36824-1 Резюме: нет абстрактного текста | Оригинал | PXE20 36-75 В постоянного тока 18-75 В постоянного тока 1600 В постоянного тока, УЛ60950-1, EN60950-1 МЭК60950-1 2006/95/ЕС, 93/68/ЕЭС 2004/108/ЕС 36824-1 | |
2003 — BCP65 Аннотация: JESD51-1 | Оригинал | ИС-95, ИМТ-2000 12-бит, AD9235 AD9235 BCP65 JESD51-1 | |
1997 — TLC2201 Реферат: Приложение TLC2201ACD TLC2201AID TLC2201AMD TLC2201BCD TLC2201BID TLC2201CD TLC2201ID TLC2201 | Оригинал | ТЛК220х, ТЛК220хА, ТЛК220хБ, TLC220xY СЛОС175 МС-001 MPDI001 TLC2201 TLC2201ACD TLC2201AID TLC2201AMD TLC2201BCD TLC2201BID TLC2201CD TLC2201ID Приложение TLC2201 | |
traco ten 5 замечание по применению Реферат: MOSFET 4812 TEN15 traco power 1211 транзистор PDF DOWN LOAD 4812 MOSFET traco dc/dc Traco Electronic AG TEN Traco Power traco power tap 1212 | Оригинал | 18 В постоянного тока, 36 В постоянного тока 15 В постоянного тока 800 мА 36-75 В постоянного тока 1500 В постоянного тока, УЛ60950-1 E188913 traco ten 5 замечание по применению мосфет 4812 ТЭН15 мощность трако Транзистор 1211 PDF СКАЧАТЬ 4812 мосфет трако постоянного/постоянного тока Трако Электроник АГ ТЭН Трако Сила ответвитель мощности traco 1212 | |
1999 — z12 smd код sot23 Реферат: SMD МАРКИРОВКА код 613 sot23 smd код Z70 SMD маркировка Z4 SMD МАРКИРОВКА Z2 smd код z16 Y11 smd код smd z17 z67 smd маркировка Z58 | Оригинал | M3D088 БЗС84 БЗС84-А) БЗС84-Б) БЗС84-С) БЗС84-С11 БЗС84-К12 БЗС84-С13 БЗС84-К6В8 БЗС84-С15 z12 смд код sot23 МАРКИРОВКА SMD код 613 сот23 смд код Z70 Маркировка SMD Z4 КОД МАРКИРОВКИ SMD Z2 смд код z16 Смд-код Y11 смд z17 z67 смд маркировка Z58 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | 16-бит, AD9650-EP MS-026-ADD-HD 80 отведений СВ-80-6) АД9650УСВЗ-105ЭП АД9650УСВЗР7-105ЭП | |
2000 — AD11405 Резюме: нет абстрактного текста | Оригинал | 14-бит, 105MSPS AD11405 AD11405 АД6645, 105 MSPS.  Top
| |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
