Схема включения реверсивного пускателя: принцип работы и устройство, как подключить, схема магнитного контактора

Содержание

принцип работы и устройство, как подключить, схема магнитного контактора

Магнитные пускатели – устройства коммутации, позволяющие дистанционно управлять нагрузкой. На практике они чаще всего используются для пуска и остановки двигателей асинхронного типа. Однако они могут применяться и для управления другими агрегатами, например, насосными установками, компрессорами и т. д. Если опытный электрик сможет подключить пускатель без проблем, то начинающему придется поучиться этому.

  • Принцип работы и устройство пускателя
  • Рекомендации по подключению
    • Устройство с катушкой на 220В к электросети
    • С кнопками «Стоп» и «Пуск»
    • Реверсивная схема

Принцип работы и устройство пускателя

Пускатели устанавливаются в силовые электросети, позволяя подавать и отключать питание. Они могут работать как с постоянным, так и переменным током. Для удобства эксплуатации на них часто устанавливаются не только кнопки «Пуск», «Стоп», но и «Вперед», «Назад».

Пускатели делятся на 2 вида в соответствии с состоянием контактов:

  • с нормально разомкнутыми – питание в электросеть поступает только при включенном устройстве;
  • с нормально замкнутыми – нагрузка будет отключена в том случае, когда пускатель сработает.

Чаще всего используется первый тип, так как большинство агрегатов работают в течение сравнительно малого отрезка времени. Основные элементы конструкции пускателей — магнитопровод и катушка. Первый состоит из двух частей, имеющих форму литеры «Ш» и установленных зеркально. При этом нижняя часть детали неподвижна, а средняя представляет собой сердечник катушки.

Верхняя часть магнитопровода является подвижной, и на ней установлены клеммы, к которым и подсоединяется управляемый агрегат. Неподвижные контакты расположены на корпусе устройства и необходимы для подключения питающего напряжения.

В пускателях первого типа контакты находятся в разомкнутом состоянии, благодаря пружине, удерживающей верхнюю часть магнитопровода. В результате питающее напряжение в сеть не поступает. После включения устройства в катушке создается электромагнитное поле. Именно благодаря ему верхняя часть магнитопровода притягивается к нижней, и происходит замыкание контактов.

Хотя контакторы и пускатели предназначены для решения аналогичных задач, между ними есть различия. Первый вид устройств:

  • имеет мощные камеры для гашения электрической дуги;
  • имеет большие габариты и массу;
  • используется в электроцепях с высокой силой тока.

Рекомендации по подключению

Часто для управления нагрузкой достаточно применять две кнопки – «Стоп» и «Пуск». При этом они могут находиться в отдельных корпусах либо в едином. В первом случае подключение контактора не должно вызвать проблем, так как устройство оснащено всего двумя контактами. На один из них необходимо подать питающее напряжение, а со второго оно уходит.

Устройство с катушкой на 220В к электросети

Существует довольно много способов подключения этих устройств. Проще всего осуществить подключение магнитного пускателя к однофазной сети. Питающее напряжение (220В) необходимо подавать на разъемы А1 и А2. Располагаются они в верхней области корпуса устройства. Силовые клеммы L1- L3 предназначены для подачи любого напряжения, которое может быть снято с помощью клемм Т1-Т3.

Например, если L1 и L2 соединить с АКБ, то нагрузка подключается к клеммам Т1 и Т2. Это не самый удобный способ подключения, так как источник питания можно подсоединить к нагрузке напрямую через обычный рубильник.

Однако существуют и более интересные варианты, предполагающие наличие дополнительных устройств, например, реле времени. В такой ситуации фаза должна подключаться к L1, а ноль – к А2.

С кнопками «Стоп» и «Пуск»

Зачастую контакторы применяются для управления электродвигателями. В этом случае стоит использовать схему подключения пускателя через кнопку «Пуск» и «Стоп». Они должны быть включены в линию фазы последовательно и соединяются с выходом А2. Однако нагрузка в такой ситуации будет находиться в рабочем положении до того момента, пока кнопка «Пуск» нажата.

Это крайне неудобно, и поэтому в схему необходимо ввести цепь самоподхвата. Для ее реализации следует использовать две дополнительные клеммы пускателя – NO 13, NO 14. С пусковой кнопкой они должны быть соединены параллельно. В результате цепь может быть разорвана только с помощью кнопки «Стоп». Питающее напряжение для всех типов нагрузки подключается к любому выходу L, а снимается с расположенной строго под ним клеммы Т.

Реверсивная схема

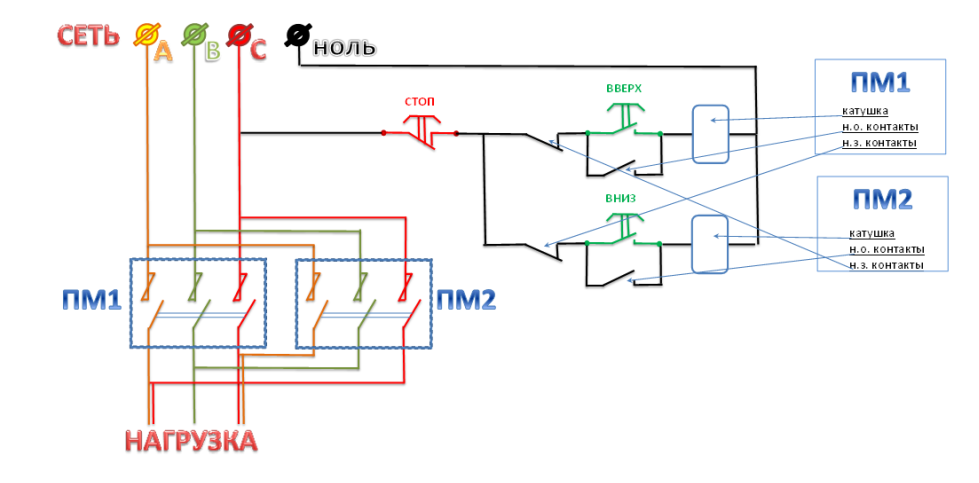

Если требуется обеспечить вращение электродвигателя в обе стороны, необходимо использовать реверсивную схему соединения. Ее можно реализовать с помощью двух одинаковых устройств, подключенных параллельно. В такой ситуации можно перебросить фазы на одном из пускателей. Чаще всего сложность при создании такой схемы возникает с сигнальной цепью.

Кнопка «Стоп» должна быть общей, а «Вперед» и «Назад» соединяются с отдельным пускателем. Важно помнить, что каждая из кнопок должна иметь собственную цепь самоподхвата.

Чтобы подача питающего напряжения не осуществлялась с помощью двух кнопок одновременно, после кнопки «Вперед» следует подключить нормально замкнутые контакты второго устройства. И наоборот, если в пускателях отсутствуют нормально замкнутые контакты, необходимо использовать специальную приставку.

Схемы подключения магнитного пускателя для управления асинхронным электродвигателем



Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

Схема подключения нереверсивного магнитного пускателя

На рис. 1, а, б показаны соответственно монтажная и принципиальная схемы включения нереверсивного магнитного пускателя для управления асинхронным электродвигателем с короткозамкнутым ротором. На монтажной схеме границы одного аппарата обводят штриховой линией. Она удобна для монтажа аппаратуры и поиска неисправностей. Читать эти схемы трудно, так как они содержат много пересекающихся линий.



Рис. 1. Схема включения нереверсивного магнитного пускателя: а — монтажная схема включения пускателя, электрическая принципиальная схема включения пускателя

На принципиальной схеме все элементы одного магнитного пускателя имеют одинаковые буквенно-цифровые обозначения. Это позволяет не связывать вместе условные изображения катушки контактора и контактов, добиваясь наибольшей простоты и наглядности схемы.

Нереверсивный магнитный пускатель имеет контактор КМ с тремя главными замыкающими контактами (Л1 — С1, Л2 — С2, Л3 — С3) и одним вспомогательным замыкающим контактом (3-5).

Главные цепи, по которым протекает ток электродвигателя, принято изображать жирными линиями, а цепи питания катушки пускателя (или цепи управления) с наибольшим током — тонкими линиями.



Принцип действия схемы включения нереверсивного магнитного пускателя

Для включения электродвигателя М необходимо кратковременно нажать кнопку SB2 «Пуск». При этом по цепи катушки магнитного пускателя, потечет ток, якорь притянется к сердечнику. Это приведет к замыканию главных контактов в цепи питания электродвигателя. Одновременно замкнется вспомогательный контакт 3 — 5, что создаст параллельную цепь питания катушки магнитного пускателя.

Если теперь кнопку «Пуск» отпустить, то катушка магнитного пускателя будет включена через собственный вспомогательный контакт. Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается.

После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии.

Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей.

Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.



Схема подключения реверсивного магнитного пускателя

В том случае, когда необходимо использовать два направления вращения электродвигателя, применяют реверсивный магнитный пускатель, принципиальная схема которого изображена на рис. 2, а.



Рис. 2. Схемы включения реверсивного магнитного пускателя

Принцип действия схем включения реверсивного магнитного пускателя

Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки.

В реверсивном магнитном пускателе используют два контактора: КМ1 и КМ2. Из схемы видно, что при случайном одновременном включении обоих контакторов в цепи главного тока произойдет короткое замыкание. Для исключения этого схема снабжена блокировкой.

Если после нажатия кнопки SB3 «Вперед» к включения контактора КМ1 нажать кнопку SB2 «Назад», то размыкающий контакт этой кнопки отключит катушку контактора КМ1, а замыкающий контакт подаст питание в катушку контактора КМ2. Произойдет реверсирование электродвигателя.

Электрическая схема цепи управления реверсивного пускателя с блокировкой на вспомогательных размыкающих контактах изображена на рис. 2, б.

В этой схеме включение одного из контакторов, например КМ1, приводит к размыканию цепи питания катушки другого контактора КМ2. Для реверса необходимо предварительно нажать кнопку SB1 «Стоп» и отключить контактор КМ1. Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

проводка%20схема%20для%20а%20прямой%20и%20реверсивный%20двигатель%20технические данные стартера и примечания по применению

MFG и тип ПДФ Теги документов org/Product»>

2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2817741
ДК-БИК-35В
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2839127
индивидуа2749880
принципиальная схема samsung led

Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост

Текст: Нет доступного текста файла


Оригинал

PDF

2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2817738
ДК-БИК-35В org/Product»>

2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

UL508
ЭП001,
РВ260,
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

WDCB28
WDCB28—SA-ENG
SA-WACB24
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2817987
ДК-БИК-35В
2011 — ДК-БИК-35

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

НТК-2010)
ДК-БИК-35 org/Product»>

2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2807586
2011 — 281835

Аннотация: МЭК 61643-1

Текст: Нет доступного текста файла


Оригинал

PDF

ТТ-2009)
281835
МЭК 61643-1
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2839130
230/FM
ДК-БИК-35В
Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

85447L
14Р47
14Ф47
5269L
0А/30А
Д-133 org/Product»>

2010 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

НТК-2010)
2011 — 2817738

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ТТ-2009)
2817738
2008 — МЭК 61643-1

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

ТТ-2007)
МЭК 61643-1
2010 — МЭК 61643-1

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ТТ-2009)
МЭК 61643-1 org/Product»>

2008 – Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ТТ-2007)
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2838843
320-СТЭ
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


ОригиналPDF

ком/нас/продукт/2816399
Con830443
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2858315
320-УД-СТ
ТТ-2011) org/Product»>

Схема подключения несущей

Резюме: проводка IGBT СХЕМА ДРАЙВЕРА IGBT Параллельный IGBT демпфирующий конденсатор Хитачи Параллельная схема IGBT MBN800

Текст: Нет доступного текста файла


Оригинал

PDF

2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2856692
стБИК-35В
120-УД
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2807609
2012 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла


Оригинал

PDF

ком/нас/продукт/2807599 org/Product»>

2009 — 1756-IF16

Резюме: 1756-IB16 Allen-Bradley 1756-if16 ControlLogix 1756-OB32 1756-OB16E Схема подключения ПЛК 1756-IB32 modicon Allen-Bradley 1756-IB32

Текст: Нет доступного текста файла


Оригинал

PDF

1492-SG120A-EN-P
1492-SG120B-EN-P
1756-IF16
1756-ИБ16
Аллен-Брэдли 1756-if16
Контроллогикс
1756-ОБ32
1756-ОБ16Е
схема подключения ПЛК
1756-ИБ32
модикон
Аллен-Брэдли 1756-IB32

Предыдущий
1
2
3

23
24
25
Далее

Реверсивный контактор: определение, преимущества, схемы подключения

Реверсивный контактор представляет собой особый продукт, который может быть создан путем объединения двух стандартных контакторов с использованием блока механической блокировки. Реверсивные контакторы предназначены для работы трехфазных двигателей переменного тока в прямом/обратном направлении.

Типичными областями применения этих продуктов являются конвейеры, станки для нарезки резьбы, упаковочные линии и другие устройства, где необходимы возможности быстрого реверсирования.

Для изготовления реверсивного контактора вам потребуются два одинаковых типа контакторов и устройство блокировки, учитывающее мощность двигателя. Эти два одинаковых контактора и блокировки могут быть установлены на заводе или могут быть выбраны отдельно. Устройство блокировки предотвращает одновременное включение контакторов. Между двумя контакторами может быть установлена ​​блокировка.

Ниже приведены схемы подключения силовых и управляющих цепей реверсивных контакторов. Давайте объясним, как они работают:

1-Подсоедините катушки первого и второго контактора к отдельным кнопкам. Вторая кнопка имеет односторонний переход к источнику питания другой кнопки, а контакт A1 второго контактора соединен с первым контактором, чтобы уменьшить потребность в дополнительном источнике питания управления.

2-Подсоедините провода со стороны линии, которые подключены к основному источнику питания. Они должны быть одинаковыми на обоих контакторах. Итак, прыгайте L1 с L1, L2 с L2 и L3 с L3.

3-На стороне нагрузки провода, идущие к двигателю, должны быть немного по-другому соединены. Т1 с Т3, Т2 с Т2 и Т3 с Т1.

4-Когда питание подается на первый контактор от трехфазного входа, оно будет переключено на второй контактор. Когда нажимается вторая кнопка, катушка срабатывает, и питание проходит через контакты. Питание подается на первый контактор, два провода поменяны местами, а затем на двигатель.

5-Поскольку T1 и T3 меняются местами при подаче питания, двигатель будет работать в обратном направлении.

6-Опционально можно использовать аварийную кнопку в начале цепи управления для отключения всей энергии.

Подключение к схемам мощности контактов реверсирования

Подключение контактов с реверсионными контактами

M1 = прямой контактор

F = Перекачатая кнопка

M2 = Обратный контакт

222 ROWBUTTON

M2 = Обратный контакт

R = REAVE PLYP

. кнопка

Преимущества реверсивных контакторов

За исключением реверсирования двигателя, реверсивные контакторы идеально подходят для реверсирования двигателей в приложениях, где пространство на панели имеет большое значение, а модульность устройства требуется для удовлетворения практически любых требований приложения.
