Что такое твердотельные реле и их классификация

Самодельное твердотельное реле

Твердотельные реле (или ТТР) – это электронные приборы со структурой, не содержащей механических компонентов. Принцип их действия основан на особенностях работы полупроводниковых переходов, отличающихся высокой скоростью коммутаций и защищенностью от физических полей.

Переключение твердотельных реле основано на принципе срабатывания электронного ключа.

В качестве ключевых элементов в этих изделиях традиционно применяются такие распространенные электронные компоненты, как транзисторы, управляемые диоды или тиристоры. В зависимости от используемых при их изготовлении структур ТТР подразделяются на приборы, построенные на основе одного из перечисленных элементов (реле на симисторах, например).

В соответствии с режимами работы и по виду коммутируемых напряжений образцы твердотельных реле, изготавливаемых на базе полупроводников, делятся на следующие группы:

  • устройства, коммутирующие постоянный ток;
  • приборы, управляющие работой нагрузочных линий с переменными токовыми параметрами;
  • универсальные изделия, работающие в различных цепях.

Для первых устройств характерно управление постоянными напряжениями величиной не более 32 Вольт. Представители двух оставшихся позиций способны коммутировать значительные по величине потенциалы (вплоть до десятков киловольт).

Преимущества ТТР

К преимуществам реле относят:

  • возможность коммутации сравнительно мощных нагрузок;
  • высокое быстродействие;
  • работа в условиях гальванической развязки;
  • способность выдерживать кратковременные перегрузки.

Ни один образец механических или электромеханических изделий не в состоянии конкурировать с электронными коммутаторами. Поэтому новые структуры на основе полупроводников полностью вытеснили старые механические образцы.

Уникальные эксплуатационные характеристики ТТР позволяют применять их без каких-либо ограничений с одновременным увеличением ресурса срабатываний. Все перечисленные достоинства этих приборов являются прекрасным поводом для того, чтобы попытаться собрать твердотельное реле своими руками. К минусам этих изделий следует отнести необходимость дополнительного питания, а также потребность в отводе излишков тепла, образующегося при работе с мощными нагрузками.

Самостоятельное изготовление

Чтобы изготовить реле тока своими руками, нужно запастись рядом электронных компонентов, составляющих основу коммутирующих цепей. Также потребуются специальные материалы, из которых будет изготавливаться корпус самодельного реле.

Электронные элементы

В качестве электронных компонентов, используемых при самостоятельном изготовлении простейшего образца ТТР, обычно применяются следующие распространенные детали:

  • оптронная пара МОС3083;
  • симистор марки ВТ139-800;
  • биполярный транзистор серии КТ209;
  • комплект резисторов, а также стабилитрон и светодиод, служащий индикатором срабатывания реле.

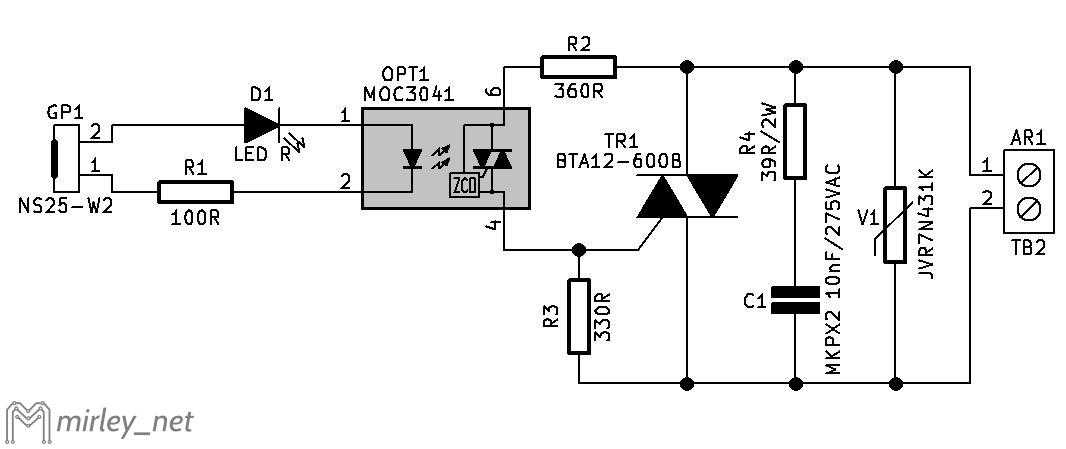

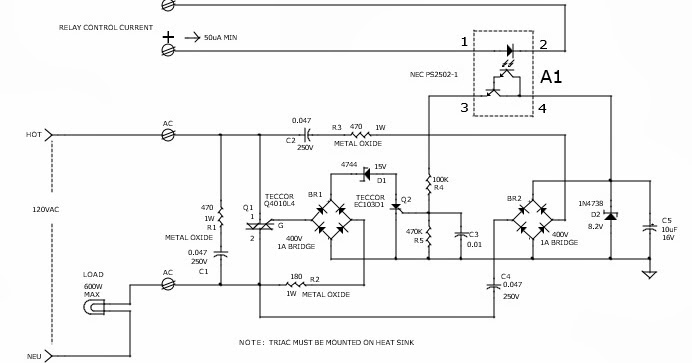

Схема твердотельного реле

Перечисленные электронные элементы спаиваются навесным способом согласно приводимой в источниках схеме. Наряду с другими компонентами она содержит в своем составе ключевой транзистор, подающий стабилизированные импульсы на управляющий диод оптронной пары.

Момент подачи фиксируется светодиодным элементом, использование которого в исполнительной цепи допускает визуальный контроль.

Под воздействием этих импульсов происходит мгновенное срабатывание полупроводникового симистора, включенного в коммутируемую цепочку. Применение в такой схемы включения оптронной пары позволяет управлять постоянными потенциалами от 5 до 24 Вольт.

Ограничительная цепочка из резистора со стабилитроном необходима для снижения амплитуды тока, протекающего через светодиод и управляющий элемент до минимальной величины. Такое схемное решение позволяет продлить срок службы большинства используемых при построении схемы элементов.

Конструкция корпуса (заливка компаундом)

Заливка платы компаундом

Для изготовления корпуса сборного изделия в первую очередь потребуется алюминиевая пластина толщиной 3-5 мм, она будет служить основанием под электронную сборку. Размеры выбираются произвольно при условии, что они гарантируют хороший отвод тепла в окружение. Еще одно требование, предъявляемое к этой детали – хорошо обработанная, абсолютно гладкая поверхность, отполированная специальным инструментом или до блеска зачищенная шкуркой.

На следующем шаге подготовки корпуса выбранная в качестве основания пластина оборудуется окаймлением из приклеиваемой по периметру полоски картона. В итоге получится небольшой короб, предназначенный для размещения уже собранной ранее электронной схемы. На его основании из компонентов жестко крепится только симистор, все остальные элементы удерживаются в пределах корпуса за счет собственных связей.

Для подключения к нагрузке и электропитанию наружу коробки выводятся соответствующие проводники.

В дальнейшем надежный крепеж всей сборки обеспечивается заливаемым в коробку жидкого компаунда, заранее подготовленного в подходящей емкости. После его застывания получится монолитная конструкция, по защищенности от вибраций и других воздействий не уступающая лучшим промышленным образцам. Единственный ее недостаток – невозможность разборки с целью последующего ремонта схемы.

Разновидности ТТР

При сборке схем твердотельных реле своими руками следует иметь в виду, что для этих целей могут использоваться самые различные компоненты. Ничто не мешает взявшемуся за работу человеку выбрать современные полевые транзисторы, например, отличающиеся высоким быстродействием и малым энергопотреблением. Эти элементы управляются только потенциалами, обеспечивая возможность коммутации достаточно мощных потребителей. Такие полевые структуры, как MOSFET способны переключать нагрузочные цепи, мощность в которых достигает десятков кВт.

Для самостоятельного изготовления твердотельного реле допускается подбирать другие полупроводниковые структуры, способные управлять силовыми цепями: тиристоры, например, или биполярные транзисторы. Главное – чтобы они соответствовали требованиям, предъявляемым к функциональности данной схемы и рабочим параметрам ходящих в ее состав элементов. Все остальное зависит от подготовленности и внимательности исполнителя.

Схема твердотельного реле постоянного тока

Для многих схем силовой электроники твердотельное реле стало не просто желательно но и необходимо. Рис 1. Твердотельное реле — эта как бы инкапсуляция такой цепочки. Для изготовления твердотельного реле воспользуемся рекомендациями предложенными в сборнике [1 ].
