Системы отопления в частном доме: схемы и монтаж

Любой дом следует оборудовать системой отопления. И закономерно возникает вопрос, какая система отопления в частном доме будет эффективной, как выбрать среди множества вариантов оптимальную схему подключения, тип котла и способы настройки микроклимата.

В этой статье рассмотрим все базовые схемы подключения, а также основные особенности, касающиеся любого отопления.

Начнём с базовых схем отопления, ведь прежде, чем переходить к выбору компонентов, определяется их компоновка.

Содержание

  1. Схемы
  2. Однотрубная система отопления
  3. Ленинградка
  4. Двухтрубная система отопления
  5. С естественной циркуляцией
  6. С принудительной циркуляцией
  7. Давление
  8. Антифриз
  9. Монтаж
  10. Котла
  11. Мембранного расширительного бака
  12. Группы безопасности
  13. Циркуляционного насоса
  14. Радиаторов
  15. Труб из полипропилена

Схемы

В частном доме система отопления может строиться на одной из базовых схем подключения или на их комбинации, например, объединяя несколько разноплановых контуров. Зная об особенностях базовых схем проще разобраться, какой окончательный проект обогрева будет оптимальным и комфортным.

По типу отопительных приборов, теплообменников:

  • радиаторная;
  • «теплый пол»;
  • воздушная.

По способу разводки различают:

  • двухтрубную;
  • однотрубную.

По способу циркуляции теплоносителя:

  • с принудительной циркуляцией;
  • с естественной циркуляцией (гравитационную).

Принципиальным для комплектации отопления является выбор между закрытой (герметичной) и открытой системой.

Сердце отопления – котел, который может работать на газу, жидком топливе, твердом топливе (уголь, дрова, пеллеты) или электричестве. Однако принципиальной разницы в комплектацию отопления и способ разводки выбор котла не вносит.

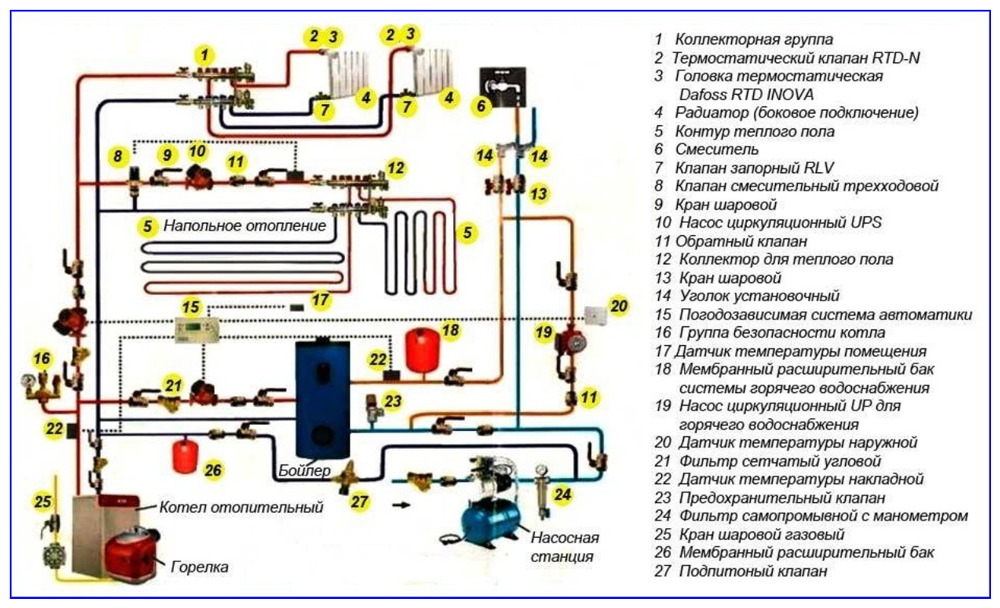

Часто объединяют теплые полы на кухне и в ванной комнате с радиаторным отоплением, распределенным в других помещениях. Однотрубная разводка комбинируется с двухтрубной при совмещении раздельных контуров в помещениях с более чем одним радиатором или при организации обогрева двухэтажных и более зданий, в которых не получается совместить симметричную разводку на каждом этаже.

Однотрубная система отопления

Решение для малых домов площадью до 70 м2 с простой планировкой. Радиаторы подключаются последовательно к общей трубе, которая проходит по периметру здания. Основное преимущество однотрубной схемы подключения в экономии материала для разводки и упрощенный монтаж.

Схема однотрубной системы отопления.
1. Прямая 2. Узел подключения 3. Раиатор 4. Кран Маевского 5. Термоголовка 6. Обратка

Основной же недостаток кроется в последовательности теплообменников. В то время как первая батарея в контуре получает максимум тепла, который она сможет передать воздуху в помещении, каждый последующий радиатор по определению работает с меньшей тепловой отдачей, так как температура теплоносителя снижается.

Протяженность контура и количество отопительных приборов – это два основных сдерживающих фактора, не позволяющих использовать эффективно однотрубную схему подключения.

Однако зная эти ограничения можно при желании скомбинировать однотрубную схему с двухтрубной или с коллекторной группой так, чтобы задействовать для большого дома несколько контуров, в каждом из которых будет обособленно действовать однотрубка.

Ленинградка

В нашей стране название «ленинградка» фактически целиком охватило все возможные варианты однотрубных систем отопления. Однако изначально это была довольно неэффективная схема разводки, применявшаяся еще во времена СССР, в которой упор делался на минимизации затраченных материалов и времени на монтаж.

Схема системы отопления Ленинградка

Ленинградка может вызвать и сейчас интерес у тех, кто стремится быстро и как можно дешевле собрать систему отопления в частном доме или на даче. Полезной будет информация о различных вариантах исполнения современной ленинградки с использованием новых материалов и полезных новшеств, которые делают ее более эффективной.

Двухтрубная система отопления

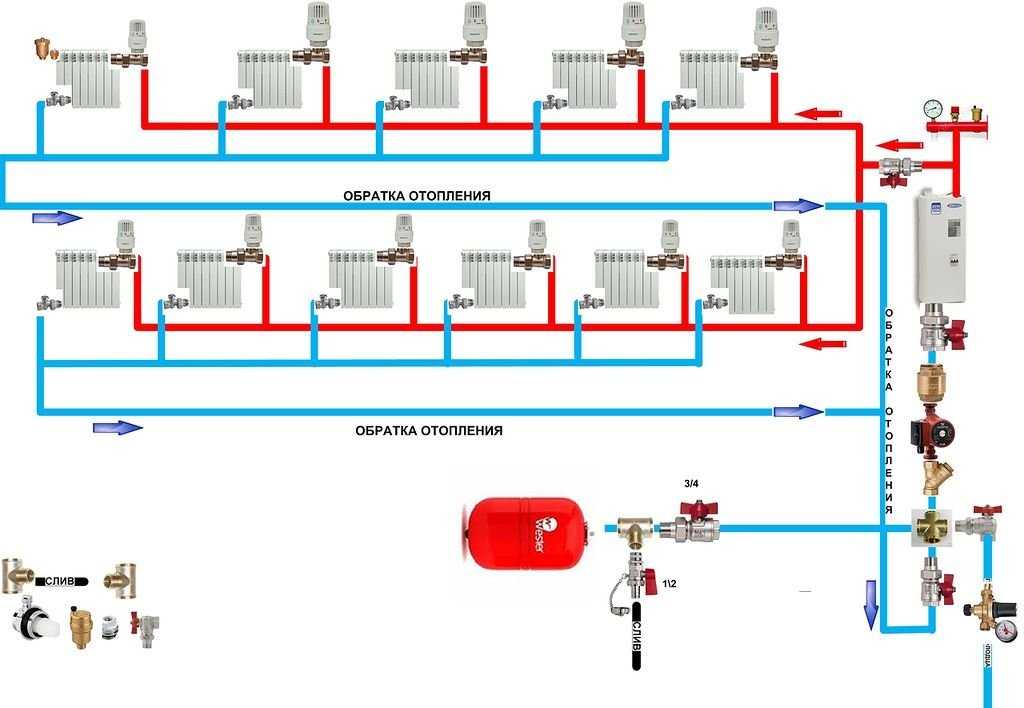

Схема разводки с параллельным подключением радиаторов. Фактически двухтрубная разводка полностью снимает ограничение на количество отопительных приборов и на протяженность контура, пренебрегая потерями в трубах, к каждому радиатору будет подходить теплоноситель непосредственно от котла с максимальной установленной температурой – никаких перекосов в температуре или тепловой мощности теплообменников по всему дому.

В самом простом случает от горячего вывода котла идет труба вдоль всех точек подключения радиаторов, и к каждому из них отводится соединение через тройник.

Аналогично от первого радиатора и до последнего идет обратная линия, которая заводится в холодный ввод котла.

Схема вертикальной и горизонтальной двухтрубной системы

При прокладке труб по контуру здания для каждого теплообменника общая протяженность подачи и обратки сохраняется одинаковой. Протяженность трубы по сравнению с однотрубной схемой удваивается, зато снимаются ограничения, и выравнивается тепловая отдача отопительных приборов.

Если все тройники условно собрать в одной точке, удлиняя трубы для непосредственного подключения радиаторов, получится коллекторная схема подключения или по другому «звезда».  Самый затратный тип разводки, когда к каждому радиатору от коллектора укладывается две трубы.

Притом уложить трубы по стенам уже не выйдет, их прячут в стяжку, так что монтаж следует выполнять только в ходе строительства дома или капитального ремонта.

В качестве бонуса появляется возможность контролировать и настраивать каждый радиатор в доме в одном месте – распределительном шкафу, где удобно разместить терморегуляторы.

С естественной циркуляцией

Классический вариант системы отопления. Циркуляция теплоносителя происходит под действием сил гравитации. Горячий теплоноситель в котле расширяется, теряет в плотности и стремится подняться вверх. Попадая в радиаторы, теплоноситель остывает, становится плотнее и тяжелее, опускаясь вниз.

Схема двухтрубной системы с естественной циркуляцией

Основная особенность и заодно сложность схем с естественной циркуляцией – это распределение подающей и обратной магистрали и подключение теплообменников. Подающая труба от котла поднимается как можно выше, а обратная наоборот опускается.

Чем больше разница уровней, тем активнее циркулирует теплоноситель. Важно также определить оптимальный диаметр трубы и учесть гидродинамическое сопротивление контура.

В угоду работоспособности отопления определяется способ прокладки труб и подбор материалов, что явно ограничивает пользователя. Однако есть и неоспоримое преимущество – система отопления с естественной циркуляцией не зависит ни от чего кроме наличия топлива для котла.

С принудительной циркуляцией

Развязать руки в отношении разводки труб отопления помогает принудительная циркуляция. Циркуляционный насос прокачивает теплоноситель по трубам, радиаторам и котлу с заданной скоростью и поддерживая постоянной напор.

Способ укладки труб почти не сказывается на работоспособности всей системы и можно уделить максимум внимания эстетике, чтобы спрятать неприглядные трубы в стены, залить в стяжку и т.д.

Схема двухтрубной принудительной системы отопления

Все, что требуется для бесперебойной работы отопления с принудительной циркуляцией – это стабильное электроснабжение в доме. Если по каким-то причинам электричества нет, и не предусмотрено запасного источника питания, обогрев в доме останавливается, что грозит немалыми проблемами.

Давление

Такому параметру, как давление в отоплении частного дома, уделяется огромное внимание в материалах и статьях, однако, это не определяющий параметр, не влияющий на выбор оборудования или схемы отопления в целом.

Давление в системе отопления открытого типа задается уровнем установки расширительного бака – на каждые 10 м подъема давление в контуре повышается на одну атмосферу. Оптимальное значение фактически задается одним условием:

Избыточное давление в самой высокой рабочей точке контура задается не менее 0,2 бара. Уровень воды в расширительном баке должен находиться выше подающей магистрали хотя бы на 2 метра.

В системах закрытого типа давление задается вручную параметрами расширительного бака мембранного типа и отыгрывает важнейшую роль в качестве индикатора состояния всего отопления.

На практике задают давление по самому «слабому звену» оборудованию, которое имеет наименьшее допустимое рабочее давление. При этом, чем выше давление, тем лучше, так как это способствует снижению гидродинамического сопротивления контура.

Диагностировать состояние контура можно по манометрам, установленным в различных точках контура. Снижение или повышение давления, перепад значений очень точно определяет наличие проблемы и дает возможность диагностировать причину неисправности.

Антифриз

Идеальным теплоносителем является дистиллированная вода. Однако если есть риск, что система отопления или ее часть может по каким-то причинам замерзнуть, следует воспользоваться специальными составами или добавками, которые существенно занизят температуру замерзания теплоносителя. Подобные добавки и готовый раствор теплоносителя называются антифризом.

Однозначно нужен антифриз в отоплении загородного дома или дачи. Обогрев здания включается лишь эпизодически, а в остальное время важно предупредить замерзание жидкости в контуре отопления.

В частном доме, где люди проживают постоянно, и отопление постоянно работает, риск замерзания снижается практически до нуля. Даже в случае аварии будут предприняты меры, чтобы в доме не стало слишком холодно и нужда в антифризе отпадает.

Одновременно с этим следует указать, что любой антифриз снижает теплопроводность и теплоемкость теплоносителя, повышает его токсичность, поэтому даже на всякий случае его заливать не рекомендуется.

Монтаж

Самый ответственный этап – сборка отопления и монтаж оборудования. Лучше всего доверить эту работу специалистам, однако при наличии навыков можно выполнить все самостоятельно.

Этапы работ:

  1. Оборудование котельной, установка котла;
  2. Монтаж обвязки котла;
  3. Установка радиаторов;
  4. Разводка труб;
  5. Заполнение теплоносителем, опрессовка и проверка, тестовый запуск.

Котла

Оборудование котельной требует соблюдения целого ряда требований по правилам безопасности. Кроме этого важно определить согласно выбранной схеме подключения оптимальное положение котла. Практически любое котельное оборудование необходимо заверить в соответствующих органах и поставить на обслуживание в сервисном центре.

Мембранного расширительного бака

Расширительный бак для систем закрытого типа устанавливается недалеко от котла отопления. Определяющим является удобство монтажа, однако чтобы не подвергать резиновую мембрану лишним нагрузкам лучшим выбором будет установка на обратной линии, где проходит теплоноситель уже значительно остывший.

Группы безопасности

Используете так же в закрытых герметичных системах. Важнейшее правило установки: располагать группу безопасности следует как можно ближе к горячему выводу котла.

Между котлом и группой не должно быть запорной арматуры, а труба берется по возможности наибольшего диаметра и прямая. Воздухоотводчик, входящий в группу безопасности, располагается в наивысшей точке контура.

Циркуляционного насоса

В разрез мнения многих пользователей устанавливать циркуляционный насос можно как на подающую, так и на обратную линию. Современные модели насосов выдерживают температуру теплоносителя до 110оС, что значительно выше принятых значений для температуры теплоносителя.

Основные правила по установке касаются ориентирования насоса в пространстве так, чтобы ротор располагался строго горизонтально, а блок электрического подключения и настройки располагался сбоку или сверху.

Радиаторов

В независимости от выбранного типа радиаторов их следует располагать в каждом помещении под оконным проемом или вдоль глухой внешней стены, там, где предполагается максимальный отток тепла.

Под окнами радиатор должен занимать не менее 2/3 ширины проема для создания эффективной тепловой завесы, которая предотвратит лишние теплопотери и пресечет образование сквозняков, а также запотевания стекол.

Диагональное подключение радиатора является самым эффективным, при этом подача теплоносителя осуществляется в верхний коллектор батареи, а отвод в обратную линию из нижнего с противоположной стороны. Второй по эффективности является боковое подключение, однако, с увеличением числа секций производительность падает.

Труб из полипропилена

Для самостоятельного монтажа отопления проще использовать полипропиленовые трубы. Для их соединения используется специальный паяльник, который стоит недорого и при этом с ним легко разберется даже новичок при соблюдении основных правил сварки полипропилена.

В числе основных преимуществ полипропилена: отсутствие заужения внутреннего канала в местах соединения и долговечное соединение фитингов с трубой за счет диффузионной сварки, по прочности не уступающей самой трубе.

Для систем отопления используются армированные алюминиевой фольгой полипропиленовые трубы  классом не ниже PN20.

Однотрубная система отопления частного дома: схемы, варианты

Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

Но сомнения в надежности подобного варианта у вас все же есть — не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы — в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

  • Принцип работы водяного отопления
  • Отличие однотрубной и двухтрубной систем
  • Варианты устройства однотрубного отопления
    • Системы с естественной и принудительной циркуляцией
    • Открытая или закрытая отопительная система?
    • Эффективная схема однотрубной системы
  • Способы подключения радиатора к магистрали
    • Диагональное или перекрестное соединение
    • Боковое или одностороннее подключение
    • Нижнее соединение радиатора с трубопроводом
  • Преимущества и недостатки однотрубной системы
  • Выводы и полезное видео по теме

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены .

Галерея изображений

Фото из

Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных — в одну

В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

Эстетические плюсы однотрубной системы отопления

Скрытая прокладка контура однотрубного отопления

Однотрубное отопления гравитационного типа

Улучшенная однотрубная схема с замыкающим участком

Вертикальные схемы прунудительного отопления

Тупиковый вариант однотрубной отопительной системы

Вариант однотрубного отопления с нижней разводкой

Устройство систем с горизонтальной разводкой

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 — 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления — это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта — в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Варианты устройства однотрубного отопления

Элементы любой системы отопления:

  • источник тепла – котел (твердотопливный, электрический, газовый котел;)
  • теплоотдающие приборы – , контуры теплых полов;
  • устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, ;
  • устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
  • трубы, фитинги и соответствующая водопроводная арматура.

В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Галерея изображений

Фото из

Твердотопливный агрегат для отопления

Электрический котел в автономной схеме

Газовый напольный котлоагрегат

Настенный котел для дач и квартир

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый — устаревшая, но простая проточная схема, второй — усовершенствованная схема с байпасами

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

Недостатков же достаточно много:

  • Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
  • Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
  • Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

Достоинства отопительной системы с принудительной циркуляцией:

  • Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
  • Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
  • Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
  • Не надо соблюдать углы наклона при прокладке трубопровода, т. к. движение теплоносителя стимулируется насосом.

К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

Недостатков у однотрубного принудительного отопления всего три:

  • зависимость от электроснабжения;
  • шум — некоторый гул, который производит работающий насос;
  • стоимость — более высокая по сравнению с гравитационной схемой стоимость устройства.

Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной.

В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода — сепаратор воздуха

Открытая или закрытая отопительная система?

Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.

Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы.

Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла.

Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу.

В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

  1. При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу.
  2. Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения.
  3. Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

  • Нет необходимости в постоянном контроле давления в магистрали;
  • Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
  • Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.

Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью.

При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод.

Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения

Система с расширительным баком мембранного типа носит название закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль.

Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания.

Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения на случай ремонта.

Если имеется подъем трубопровода, то располагают в его верхней точке.

Галерея изображений

Фото из

В группу безопасности для контуров отопления входят три прибора: воздухоотводчик, предохранительный клапан и манометр

Сгруппированные устройства предотвращают возникновение избыточного давления, способного разрушить трубопровод и вывести из строя запорную арматуру

Чаще всего устройства, составляющие группу безопасности систем отопления, монтируют на общий полый корпус и располагают вместе, но они могут быть установлены по отдельности

Если приборы устанавливаются отдельно друг от друга, предохранительный клапан обязательно ставят выше котла, если вместе, то там монтируются всю группу

Компоненты группы безопасности

Функциональное назначение устройства

Расположение составляющих

Специфика расположения

Эффективная схема однотрубной системы

При проектировании отопления учитывают множество факторов – наличие стабильного электроснабжения и отдельного помещения под оборудование (котельной, бойлерной), количество этажей и планировку, эстетичность будущей конструкции и т. д.

В каждом отдельном случае расположение оборудования и способы его подключения будут отличаться.

Для совсем небольшого помещения – дачного домика – наиболее эффективной станет простая самотечная схема последовательного включения батарей прямо в трубопровод магистрали.

При установке двух или трех радиаторов не требуется устанавливать большое количество запорной арматуры – в данном случае проще слить воду из системы при необходимости.

В зданиях с большей площадью система теплоснабжения является сложной, иногда разветвленной, конструкцией. В этом случае оптимальным вариантом становится принудительное с диагональным подключением теплоотдающих батарей и регулируемыми .

Такая схема гарантирует максимальный прогрев площади радиаторов и возможность регулировки и настройки режима работы. Чтобы отсоединить любой из элементов системы, не требуется сливать воду из всей магистрали

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

  • Диагональное;
  • Боковое;
  • Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

  • Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
  • Устройство магистрали обходится минимальным количеством труб;
  • Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
  • Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
  • Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
  • Простая и надежная конструкция;
  • Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с — в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

  1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
  2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выводы и полезное видео по теме

К магистрали однотрубного отопления подключают не только радиаторы, но и контуры теплых полов. В видеоролике показано, каким образом провести такой монтаж.

Однотрубное отопление – это простая и надежная система. Однако для эффективного обогрева необходимо тщательно выбирать отдельные ее элементы. Для этого желательно обратится за консультацией к специалисту, где вам помогут выполнить оценочный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или имеете практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь, поделитесь своими знаниями в комментариях ниже.

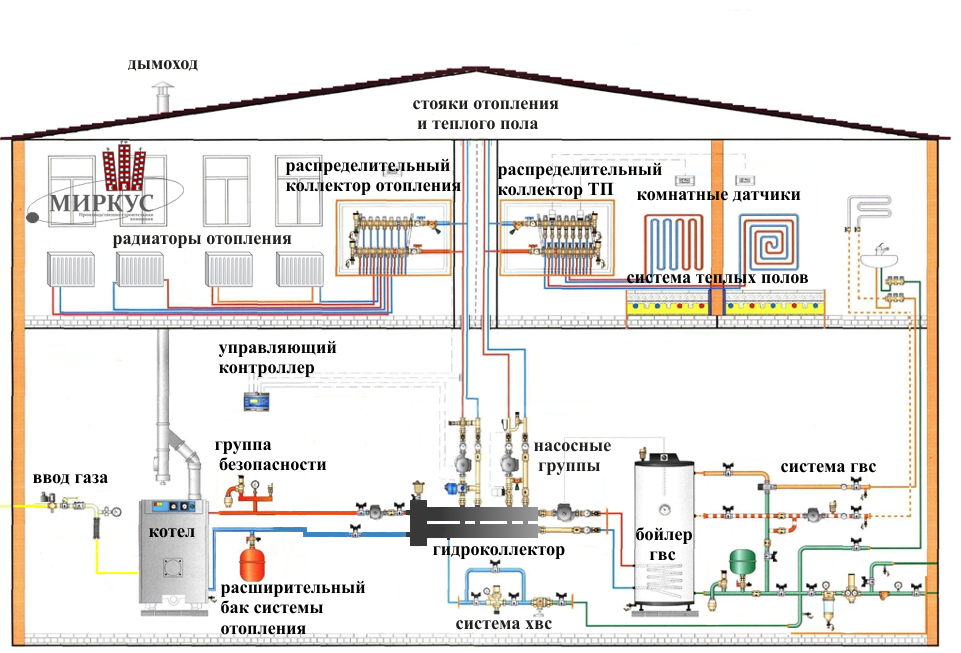

Схемы систем отопления в частных домах. Схема разводки системы отопления

Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

Начало работ

Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

Основные компоненты

Ключевые компоненты системы отопления, влияющие на схему подключения:

  • Тип топлива.
  • Тип котельного оборудования, его основные показатели и мощность.
  • Тип отопительных приборов.
  • Характеристики помещения (этажность, изоляция, площадь, другие характеристики).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

Котлы

Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых не превышает 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы — радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

Установка

При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

Существует два основных типа систем отопления. Он:

  • Естественный (гравитационный).
  • Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

Схема системы отопления в частном доме может быть реализована в виде:

  • Горизонтальная система с использованием циркуляционного насоса.
  • Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены выше уровня пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

Вертикальная однотрубная система

Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

Двухтрубная система

Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

Расход трубопроводов зависит от типа подключения котла к системе отопления — однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м 2 . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Излучающая система

Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.

Для равномерного распределения теплоносителя по радиаторам система излучения перед эксплуатацией балансируется.

Вывод

Вне зависимости от того, какая система отопления выбрана, схема будет разработана с помощью специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считается достаточно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации системы отопления. Чтобы не устранять недостатки в будущем, лучше их не признавать и предусмотреть все заранее.

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение теплом дома – важнейшая задача его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

  • Особенности двухтрубного отопления
  • Почему стоит выбрать именно такую ​​систему?
  • Типы систем с подачей и обраткой
    • Открытое отопление
    • Закрытая циркуляционная система
    • Конструкция с естественной циркуляцией
    • Разводка с принудительной циркуляцией теплоносителя
    • Горизонтальная и вертикальная компоновка
    • Верхнетрубная двухтрубная система отопления
    • Двухтрубная в исполнении с нижней разводкой16 9002 90

    • Выводы и полезное видео по теме

    Особенности двухтрубного отопления

    Любое с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

    Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

    Галерея изображений

    Фото

    Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подводится две трубы

    Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом остывший теплоноситель отводится через патрубок, называемый обраткой

    Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всему нагреваемому теплоносителю

    В двухтрубных вариантах устройства отопительного контура ограничений по площади дома нет оборудования, этажность и сложность системы

    Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

    Преобладающее количество коллекторных схем для радиаторных отопление ведется по двухтрубной технологии, хотя встречаются и однотрубные

    Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

    В строительных конструкциях можно скрыть не только трубы коллекторного контура, но и коммуникации тройниковой разводки выполненной полимерными трубами

    Принцип двухтрубного отопительного прибора

    Трубы для подогрева и охлаждения теплоносителя

    Основное практическое преимущество двухтрубных схем

    Отсутствие ограничений по площади и сложности

    Экономические недостатки использования двух труб

    Коллекторные типы отопительных контуров

    Балочная разводка труб от коллектора в конструкции пола

    Эстетические приоритеты скрытой разводки отопления

    Здесь жидкость отдает тепло воздуху и постепенно охлаждает. Затем он возвращается в теплообменник отопителя и цикл повторяется.

    Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

    Отличительной чертой двухтрубной системы является наличие подающей и обратной трубы, подходящей для каждого радиатора

    Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

    В данном варианте к каждому радиатору подведены две трубки:

    • Первая — подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
    • Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

    Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

    Поскольку подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, двухтрубные системы характеризуются оптимальным теплотехническим балансом — все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

    Почему стоит выбрать такую ​​систему?

    Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

    • Каждый из радиаторов, входящих в систему, получает теплоноситель с определенной температурой, и для всех она одинакова.
    • Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
    • Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
    • При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
    • Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

    К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

    Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

    Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

    Типы систем с подачей и обраткой

    Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

    Открытое отопление

    Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

    Для бака выбирается такой, который позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

    Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период охлаждающая жидкость, непосредственно контактирующая с атмосферой, быстро остывает

    Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

    Более практичные в этом отношении соединения гликолей или антифризов образуют при испарении токсичные пары, поэтому их применяют только в закрытых конструкциях.

    Фотогалерея

    Фото

    В двухтрубных системах отопления открытого типа применяется открытый расширительный бак, без автоматического регулирования давления в контуре

    Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

    Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

    В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для обеспечения циркуляции самопроизвольного движения теплоносителя

    Особенности открытых систем отопления

    Двухтрубное отопление с естественным движением

    Слив в нижней схеме разводки

    Расположение котла в открытых системах отопления

    Закрытая циркуляционная система

    Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

    В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

    Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

    Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

    По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

    Фотогалерея

    Фото

    Закрытый расширительный бак для отопления

    Расположение котла и приборов в замкнутых контурах

    Вентиляционные и балансировочные устройства для радиаторов

    Двухтрубная закрытая система с группой безопасности

    2 Конструкция с естественной циркуляцией

    Основной принцип работы системы следующий: котел нагревает теплоноситель, который с ростом температуры расширяется. Плотность жидкости уменьшается.

    За счет этого более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

    В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

    Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от чрезмерного завоздушивания.

    На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 — 3 мм на погонный метр

    Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

    Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

    Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

    Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

    Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

    Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

    Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

    Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

    Электропроводка с принудительной циркуляцией теплоносителя

    Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

    В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

    При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

    Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

    Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

    На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

    Еще одно преимущество — возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

    Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

    Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

    Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

    К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

    Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

    Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

    Горизонтальный и вертикальный тип разводки

    Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

    Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

    Горизонтальная проводка отличается от вертикальной тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

    Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

    Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

    Система отопления двухтрубная верхнетрубная

    Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

    Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

    Но при этом расширительный бак, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

    Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

    В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

    На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

    Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

    Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

    Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

    В очередной раз отправится к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

    В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

    Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

    Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

    Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

    Именно поэтому его применяют довольно часто, не обращая внимания на существенные недостатки:

    • неэстетичный вид помещений;
    • большой расход труб и комплектующих;
    • невозможность обогрева больших площадей;
    • проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
    • дополнительные расходы на декорирование, чтобы трубы можно было замаскировать.

    В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

    Двухтрубное исполнение с нижней разводкой

    Схема предполагает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

    Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

    На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

    Главный недостаток конструкции — завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

    Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

    По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

    Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

    Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

    К существенным преимуществам такой системы относятся:

    • Компактное размещение блока управления всей системы. Чаще всего его устанавливают в подвале.
    • Снижение теплопотерь, которое дает укладка труб по низу помещения.
    • Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
    • Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

    К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа, и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

    Выводы и полезное видео по теме

    Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

    Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

    Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

    Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы.
