Стропильная система односкатной крыши — правильная установка

Дата последнего изменения:

19 апреля 2017

Время на чтение:

16 минут

5547

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

В этой статье

Почему именно односкатная
Расчет конструкции
Создание угла наклона ската
Определяем сторону ската кровли
Крутизна скатов
Монтаж
Сооружение стропил при односкатной крыше
Шаг стропил
Нюансы монтажа мауэрлата
Балки перекрытия, их установка
Основные советы
Пример конструкции односкатного гаража

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

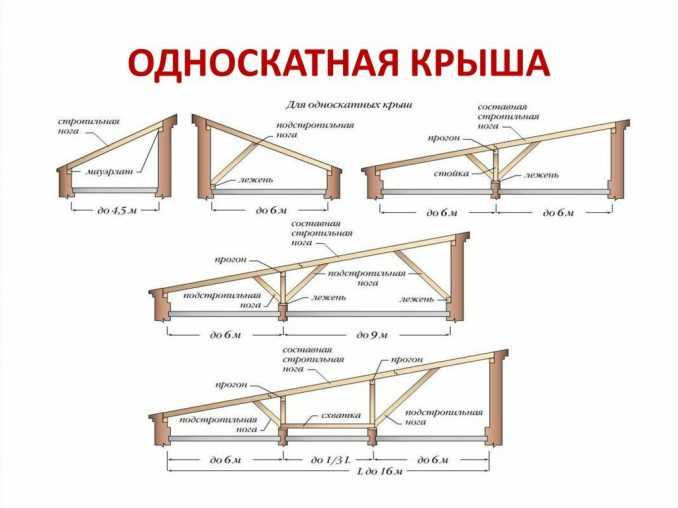

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

[wpsm_box type=»info» float=»none» text_align=»left»] Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.[/wpsm_box]

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
10-17 градусов – можно стелить волнистый шифер усиленного профиля.
11-20 градусов – мягкая битумная черепица.
14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

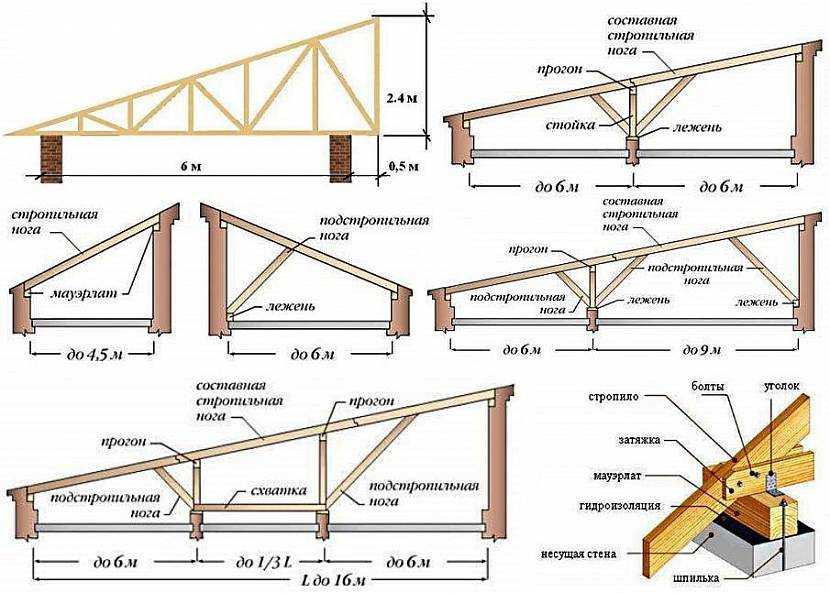

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

Наклона ската.
Веса стропил.
Длина узлов примыкания кровли со стеной.
Материала крыши.
Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

Для стропил из бруса шаг составляет от 1. 5-2 метра.
При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

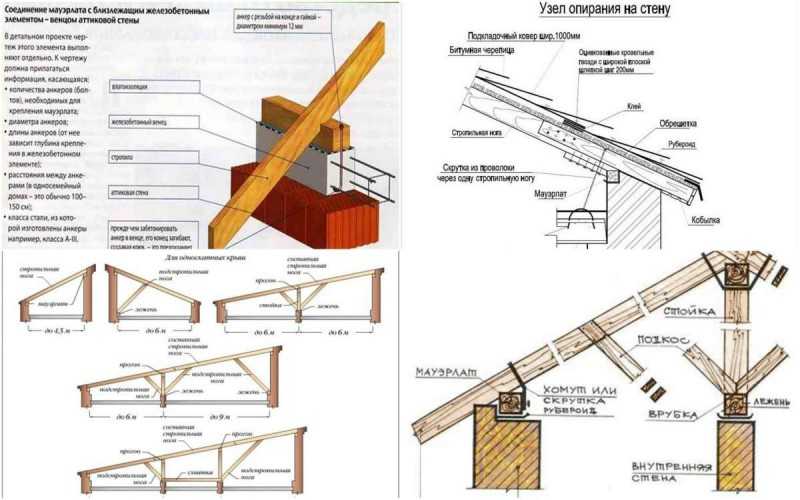

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

[wpsm_box type=»info» float=»none» text_align=»left»] Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.[/wpsm_box]

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

[wpsm_box type=»info» float=»none» text_align=»left»]Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.[/wpsm_box]

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
Учитывать нахлест при расчете материалов.
Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

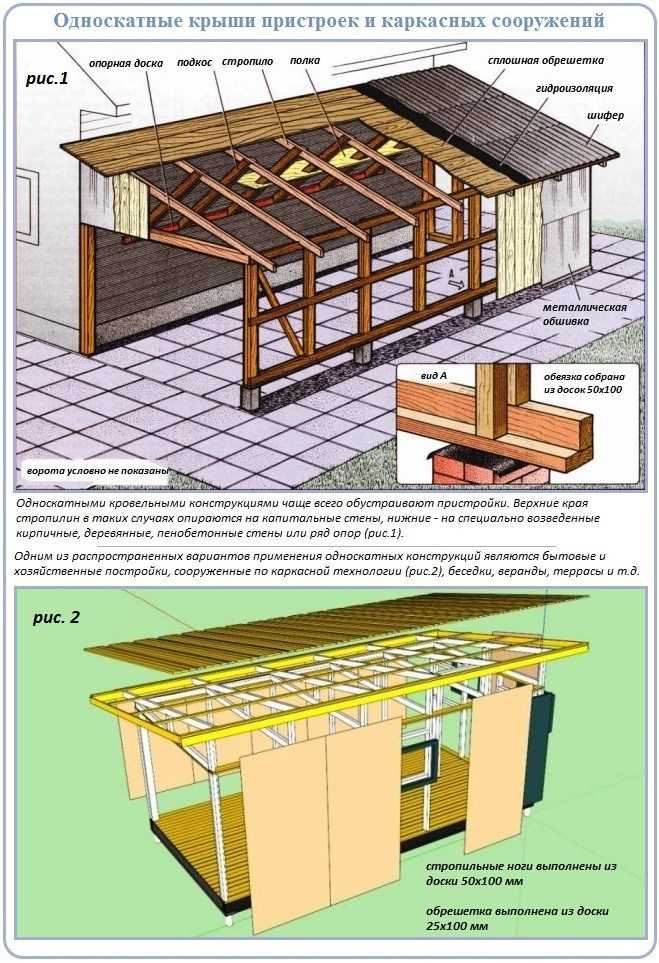

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Cтропильная система односкатной крыши: схема, крепление, устройство

Односкатная крыша считается самым простым в исполнении вариантом кровли. Но и при ее возведении учитываются различные нюансы, в противном случае конструкция получится ненадежной и будет плохо защищать постройку от внешних воздействий. Например, устройство стропильной системы односкатной крыши не столь сложно, но и тут вам придется пройти все этапы ее создания. Вначале необходимо провести расчеты, затем подготовить материал, а после этого правильно произвести монтаж. Обо всем этом повествуется в статье.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;

основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

односкатная кровля не подразумевает наличие чердачной комнаты;
исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

Устройство

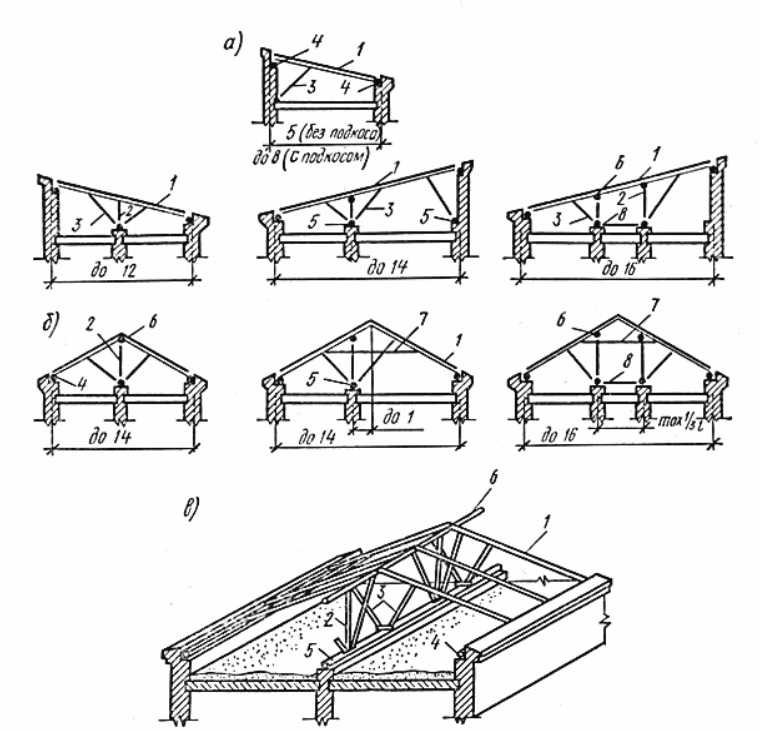

Возводя стропильную систему односкатной крыши своими руками, правильно выбирайте ее конструкцию. Тут все зависит от длины фермы или всего вашего дома. Если он небольшой, стропила будут не более 4,5 метров, то проблем с монтажом не возникнет. Пролет маленький и усиления не требует. В этом случае достаточно установить стропила односкатной крыши на выступы стен и конструкция готова. Но такие небольшие дома практически не встречаются, поэтому используемая система будет посложнее.

Для больших строений используются следующие варианты:

если длина стропил не более шести с половиной метра, то их нужно усилить подкосами. Они должны упираться в несущую стену. Другой конец подкоса поддерживает саму стропильную ногу;
если дом еще больше, то требуется в системе использовать капитальную балку. Она будет являться дополнительной опорой стропильных ног.

Кроме этого, могут использоваться и другие дополнительные элементы. Для усиления стропильной системы односкатной крыши применяются лежаки, подкосные ноги, схватки и стойки. Выбор элемента зависит от сложности и размеров конструкции.

Еще один важный элемент – это мауэрлат для односкатной крыши. Без него трудно представить себе любую стропильную систему. Мауэрлат делают из толстого деревянного бруса. Он является опорой стропильных ног. Мауэрлат располагается в верхней части стен. Крепить его нужно так, чтобы соблюдалась строгая горизонтальность. В противном случае односкатная кровля выйдет «кривой» и плохо будет справляться со своими функциями.

Материал

А какие стропила для односкатной крыши можно использовать? Тут существует несколько вариантов, а именно:

можно для стропил использовать металлические конструкции, например, профиль. Но такой вариант используется редко. Дело в том, что металл боится коррозии. Кроме того, с такими конструкциями сложно работать, крепить, обрезать и так далее;
чаще всего для стропильной фермы используют деревянные брусья. Его сечение должно быть не менее 50 на 100 миллиметров. Такой материал легко монтировать и подгонять до нужных размеров;
стропильная система односкатной крыши может быть сделана и из досок толщиной не менее 50 миллиметров. Но тут многое зависит от используемых кровельных материалов. Если вы будете класть шифер или керамическую черепицу, то от такого варианта лучше отказаться.

Древесина – это довольно «капризный» материал. Он боится влаги и огня. Поэтому прежде чем провести крепление стропил односкатной крыши, нужно обработать их специальными пропитками. Кроме этого, выбирая материал нужно обратить внимание на его «выдержанность». Древесина должна пролежать определенное время. Это нужно для того, чтобы из досок или брусьев вышла лишняя влага. Если этого не произошло, то стропила могут повести.

Также следует правильно выбрать кровельный материал. Как уже было сказано выше, стропильная система односкатной крыши обладает небольшим углом наклона. Поэтому не любой кровельный материал можно использовать. Чаще всего для односкатной крыши применяют следующие варианты:

мягкая кровля. Этот материал можно укладывать на скат с углом не более 15 градусов. Раньше к этой категории относился только рубероид, сегодня вариантов мягкой крови очень много. У такого материал есть одна особенность – его нужно закрепить на сплошную обрешетку, что существенно утяжеляет стропильную систему односкатной крыши;
шифер – это еще один недорогой и удобный кровельный материал. Минимальный угол ската составляет 25 градусов. Шифер, ввиду своего не самого лучшего внешнего вида, сегодня используется довольно редко;
профнастил или металлочерепица. Эти материалы также прекрасно подходят для односкатной крыши. Они обладают привлекательным внешним видом, их крепление не составляет большого труда, да и служат они довольно долго.

После подготовки всех требуемых материалов можно приступать к самому монтажу стропильной системы и иных элементов односкатной крыши.

Монтаж

Для возведения конструкции крыши нужно пройти множество этапов. В первую очередь определяют угол наклона, потом проводят все требуемые расчеты, после этого составляют схему. Последним этапом будут монтажные работы. Здесь самое главное – это не сделать ошибок. Нужно строго соблюдать всю технологию и рекомендации специалистов.

Установка стропил односкатной крыши проводится в следующей последовательности:

Первым делом укладывается мауэрлат. Деревянный брус крепится к анкерам, которые заранее должны быть вмонтированы в стену. Мауэрлат укладывается по двум сторонам дома, там, где будут крепиться стропила. При этом нужно строго соблюдать горизонтальность, в противном случае дальнейшие работы будут существенно осложнены.
Теперь пришла очередь к монтажу самих стропильных ферм. Если дом неширокий, то их устройство будет несложным. Достаточно просто уложить и закрепить концы стропил на мауэрлат при помощи гвоздей или скоб. В случае если односкатная крыша будет иметь длину более шести метров, то система дополнительно усиливается подкосами, опорами и так далее.
После того, как стропильные ноги установлены на своих местах и закреплены, можно монтировать обрешетку. Ее устройство зависит от используемого кровельного материала. Если применяется металлочерепица или профнастил, то обрешетка делается разряженной. Для мягкой кровли нужно сплошное основание.

Как видно монтаж стропильной системы односкатной крыши – это несложное занятие. Самое главное – это правильно провести расчеты. Кроме того, нужно тщательно выбирать материалы для односкатной стропильной системы. Используемые деревянные брусья или доски должны быть без сучков и мест, подвергшихся гниению. Также в обязательном порядке обработайте все элементы специальными пропитками. В этом случае ваша новая односкатная стропильная система прослужит долго, и не будет доставлять беспокойства во время эксплуатации.

Односкатная крыша: стили каркаса, терминология и советы

Для большинства самодельщиков каркас крыши является самой сложной частью строительства сарая. Но с небольшим пониманием стилей крыши, терминологии и конструкции каркас крыши вполне по силам любому плотнику выходного дня.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в резке и установке всех частей — стропил, коньковой доски, стяжек и потолочных балок — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Тем не менее, вы потратите много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по каркасу крыши, предварительно изготовив фермы крыши на земле. Затем поднимите каждую ферму на место и прикрутите ее к стене.

Второй вариант — построить каркас крыши на земле для формирования отдельных ферм крыши. Ферма крыши представляет собой сборную часть каркаса крыши, состоящую из пары угловых стропил и одного горизонтального нижнего пояса, который образует потолочную балку. После сборки фермы поднимаются и крепятся к вершинам стен. Строительство и установка ферм быстрее и проще, чем сборка каркаса по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная, представляет собой крышу, которая наклонена в одном направлении. Он плоский с крутым склоном. В зависимости от конструкции здания уклон может различаться по степени крутизны. Хотя раньше он использовался только для навесов, теперь он стал более популярным для использования в домах. Конструкция проста и экономична. Кровельщику проще и быстрее построить такую крышу, которая требует меньших трудозатрат. Важно правильно утеплить эту крышу, так как в разное время года она может быть очень горячей или холодной.

Односкатная крыша

Наклон односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее самой простой в изготовлении из всех кровельных рам. Крыша этого стиля может использоваться на отдельно стоящей хозяйственной постройке, но особенно хорошо подходит для навесов, которые пристроены к другой конструкции, такой как дом, гараж, конюшня или сарай. В таких случаях к существующей стене крепится горизонтальный ригель для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно небольшой уклон, обычно от 4 дюймов 12 (18º) до 8 дюймов 12 (33 градуса).

Совет: При выборе уклона односкатной крыши учитывайте положение дверей.

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша является наиболее распространенным видом односкатной крыши. Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами обычных стропил, которые проходят под углом от вершин стен до козырька крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил, где они встречаются на вершине.

Проверьте планы сарая, чтобы узнать точный размер и расстояние между брусьями, используемыми для каркаса крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенными на расстоянии 16 дюймов от центра. Коньковую доску часто вырезают из бруса 1×6 или 1×8. При обрамлении крыши сборными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу в вершине и фиксируются фанерными косынками.

Совет: Двухскатные односкатные крыши выглядят лучше всего с уклоном крыши 11 дюймов 12 (40°) или 12 дюймов 12 (45°).

Крыша солончака

Конструкция крыши солончака

Крыша солончака похожа на двускатную, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает пик крыши от центра, чтобы он был ближе к передней стене, создавая характерную крышу из солончака. При обрамлении солончаковой крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, стропила должны располагаться под углом 45º, чтобы получился уклон крыши 12 дюймов 12. Во-вторых, расположите вершину крыши на расстоянии одной трети от передней стены.

Подсказка: При обрамлении крыши сарая обязательно устанавливайте каждое стропило прямо над стенным стержнем, который будет передавать нагрузку с крыши на фундамент.

Вальмовая крыша

Эту конструкцию часто называют амбарной крышей, и ее легко узнать по характерному двускатному профилю. У него есть две короткие, неглубокие плоскости крыши, которые наклоняются вниз от вершины, а затем резко обрываются на два более крутых ската, спускающихся к верхушкам стен. Вальмовую крышу немного сложнее сконструировать, чем крыши других стилей, просто потому, что она содержит гораздо больше частей. Однако преимущество заключается в том, что вальмовые крыши создают очень просторный интерьер с большим пространством над потолочными балками, которые можно использовать в качестве чердака для хранения вещей. Как и в большинстве стилей крыши, вальмовая может быть построена по частям, одна доска за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве сарая с двускатной крышей лучше размещать двери на торцевой стене, потому что боковые стены обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша представляет собой крышу со скатом со всех сторон сарая. Все они имеют одинаковую длину и собираются вместе, образуя гребень. Эта крыша не имеет фронтона или пика наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют в условиях сильного ветра и снега из-за наклона крыши. Тем не менее, вальмовые крыши могут быть дорогими в строительстве. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш, так какой из них лучше всего подходит для сарая? Мы рекомендуем двускатную или односкатную крышу. Вот несколько причин, почему нам нравятся эти двое.

Фронтон

Обычный тип крыши
Имеет дополнительное пространство над потолком для чердака, кладовой или пристройки
Легко защищает от дождя и снега, особенно на больших склонах
Простая сборка для новичка

Навес

Недорогая сборка
Стены, защищенные от сырости свесом крыши
Дождь и снег легко соскальзывают, особенно на высоких склонах
Большая высота стены дает место для хранения на чердаке или чердаке
Хорошее место для солнечных батарей
Простая сборка для начинающих

Сборка подложки односкатной крыши

Подложка — это поверхность, на которую укладывается кровельное покрытие. Во многих случаях лучшим вариантом для этого является доска для покрытия крыши, которая бывает нескольких типов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями кровли. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с некоторыми клеями, используемыми для кровли.

Различные типы подложек для крыш или облицовочных плит:

Фанера/ОСП
Минеральное волокно
Цемент
Древесное волокно
Гипсовое волокно
Гипс
Полиизо высокой плотности
Перлит
Асфальт

Подложка устанавливается путем крепления к структурному настилу или к нижележащей подложке. Многие из лучших методов установки включают в себя ступенчатое расположение балок покрытия в каждом ряду и стыков изоляции под ним. Это уменьшает налипания и зазоры между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, следует учитывать несколько моментов:

Наклон крыши
Снежная нагрузка, которую может выдержать ваша крыша
Ветер, который может повлиять на сарай
Какой будет отделка крыши
Шаг стропил — 12″, 16″ или 24″
Размер вашей крыши
Ваш бюджет на кровлю

Существуют различные виды фанеры, которые можно использовать для крыши.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вид обшивки из дерева. Это делается путем склеивания щепы хвойных пород в полуслучайном порядке и поставляется в листах, как правило, 4 фута. Х 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что он выполнит свою работу, OSB не так прочен, как фанера, и не так долго прослужит при определенных погодных условиях.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к атмосферным воздействиям. Это делается путем склеивания тонких ломтиков дерева вместе в слоях. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к сортам фанеры, а X означает экспозицию.

Различия

Самая большая разница между этими двумя породами дерева заключается в том, как они устойчивы к воде. CDX (воздействие) не может противостоять воде так долго, как OSB. Таким образом, CDX обычно используется внутрь, если только он не подвергается обработке давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB – хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что позволяет ей дольше сохраняться.

OSB обычно намного дешевле, чем CDX. Так что, если вы хотите гораздо более экономичную древесину, это тот, который вам нужен.

Стропила 2×4 и 2×6: в чем разница?

В зависимости от уклона односкатной крыши вы можете выбрать между стропилами 2×4 или 2×6. Но в чем разница? Проще говоря, все сводится к тому, что необходимо для вашего сарая. Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального хода крыша поднимается на 3 дюйма. Для тех, которые меньше 3:12, стропила 2х4 недостаточно прочны. Это пологие крыши, и стропила 2 × 6 всегда должны быть выбором пиломатериалов.

Если вы хотите сделать ферму, вы всегда будете использовать перемычки 2×4 для прочности.

Хотя пиломатериалы 2×6 будут стоить вам больше денег, их можно использовать практически для любого типа сарая. Они могут быть разнесены дальше, чем 2×4. Но, если вы живете в месте, не подверженном сильному ветру или обильному снегопаду, вам подойдут стропила 2×4. Они не могут выдерживать большую нагрузку, как 2×6, но могут дать вам больше гибкости в дизайне вашей крыши.

Кровельные материалы для сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, готовясь нанести последние штрихи на свою крышу.

Трехлепестковая черепица – это стандартный и самый недорогой вариант для односкатной крыши. Черепицу легко монтировать, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать гарантию, которая длится до 30 лет.
Металл – Металлические крыши имеют массу преимуществ. Они легкие и часто служат дольше, чем другие виды кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
Кедровые встряски – При правильном уходе за кедром он может простоять до 35 лет. Этот материал естественно устойчив к насекомым, а также устойчив к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить средние цены за свои кровельные материалы.
Асфальтовая черепица – Архитектурная черепица представляет собой два или более слоев асфальта, склеенных вместе. Они намного тяжелее, чем черепица с тремя выступами, но на них распространяется пожизненная гарантия. Этот тип черепицы может привнести художественный элемент на крышу сарая. Они обычно используются в жилых домах, что делает их популярным вариантом и для навесов.
Рулонная кровля с минеральной поверхностью из стекловолокна (MSR) – Этот тип кровли представляет собой битум, армированный стекловолокном. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных и физических повреждений. Нижняя часть покрыта минеральным разделительным материалом. Это обычно используется для зданий с низким уклоном, таких как сараи, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
Доска и обрешетка – Это кровельное и сайдинговое покрытие существует уже давно. Раньше его изготавливали из деревянных реек, помещаемых на стыки деревянных панелей. Это обеспечивало дополнительную защиту от непогоды. При кровельных работах в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Сейчас для этого используются различные металлы, что придает старому стилю обновленный современный вид.
Кровельная панель из поликарбоната – Поликарбонат представляет собой прочный и эластичный термопластичный материал. Легкий материал, поликарбонат может выдерживать экстремально высокие или низкие экстремальные температуры. Это хороший кровельный материал для навесов, террас, патио, гаражей и других небольших построек. Это также устойчивый к ультрафиолетовому излучению вариант, доступный по цене и защищающий от обесцвечивания.

Какой самый дешевый способ покрыть сарай?

Самый бюджетный кровельный материал – МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что она дешевле, чем черепица, она также тоньше и проще в установке. Если ваша крыша имеет уклон, то монтировать рулонную кровлю можно с помощью гвоздей. Для плоских крыш применяется факельный метод.

Как гидроизолировать односкатную крышу?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о попадании внутрь дождя или снега. Защита крыши от атмосферных воздействий является очень важным этапом при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

Шаг 1: Выберите конструкцию крыши, которая позволяет легко падать влажным погодным условиям, например, фронтон или навес.
Шаг 2: Используйте войлок на крыше перед укладкой гонта. Это просто дополнительный слой защиты для фанеры под ним.
Шаг 3: Иметь подходящий выступ. Если вы этого не сделаете, вода может быть отброшена назад на сторону сарая и стекает по внешним стенам.
Шаг 4: Немедленно устранить повреждения крыши.
Шаг 5: Добавьте желоба.

Гидроизоляция крыши сарая поможет продлить срок службы вашего сарая.

Как продвигается ваш проект односкатной крыши?

Имея подходящие материалы, знания и руководство, любой человек может построить односкатную крышу. Мы надеемся, что это руководство было полезным для вас, когда вы строите свой сарай. Мы будем рады услышать о том, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини — ведущий телешоу Today’s Homeowner и соведущий еженедельного радиошоу Today’s Homeowner Radio Show . Он написал три бестселлера по строительству сараев и живет в Роксбери, штат Коннектикут.

39 Части стропильной фермы с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных схем стропильных ферм, показывающих множество различных частей стропильной фермы, включая главные и главные фермы. Каждая часть объяснена подробно.

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (а также много типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий на крыше | Как долго служат крыши?

1. Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила: Один из ряда диагональных элементов фермы, которые встречаются на вершине, чтобы поддерживать настил крыши и его нагрузки.

Подпрогоны: Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Коньковая балка: Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Хомут: Горизонтальная балка, соединяющая две стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Вертикальный срез: Вертикальный срез стропила, обращенный наружу, предназначенный для упирания в коньковую доску.

Распорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Вырез «птичий рот»: Также вырез «птичий рот» или «птичий клюв», он так называется, потому что выемка сустава напоминает вырез рта птицы. Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку, которую она несет, на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, поддерживающая крышу за счет крепления стропил к стойкам стены.

2. Анатомия традиционной фермы крыши шкворня

a. Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой фермой из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, сходящихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение частей фермы королевской стойки:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила/основного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Подкос: Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Зажим для прогона: Железная полоса, прикрепленная к прогону.

Прогон: Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и обычные прогоны.

3. Части традиционной фермы крыши с длинной стойкой

a. Что такое ферма крыши с ферзью?

Ферма для крыши Queen Post по сути является модификацией фермы King Post. В отличие от King Post, у Queen Post есть две вертикальные деревянные стойки, называемые королевой. Он также более легкий и может использоваться для покрытия больших площадей.

б. Объяснение деталей главной фермы:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка: Короткий брусок, удерживающий на месте концы стоек и стропил.

Обычное стропило: Также называется второстепенным стропилом, поскольку оно меньше основного стропила/главного стропила.

Зажим для прогона: Железная полоса, прикрепленная к прогону.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропил.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

Натяжная балка: Горизонтальный сжимающий элемент, опирающийся на анкерную балку и разделяющий концы стоек.

Queen Post: Две вертикальные стойки в ферме Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Прогон: Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил.
