ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками). Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой. Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке. Принцип естественной вентиляции частного дома Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях. Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки. Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены. Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле. Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении По принципу устройства естественная вентиляция делится на два основных типа: К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах. Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом. Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками. Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант. Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них. Схема движения воздуха при естественной вентиляции, организованной бесканальным способом Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно. Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения. Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»). Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу. Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание. Санузлы особенно нуждаются в правильно организованной вентиляции Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным. Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя. Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина. В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк. Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки. Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С. Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день. На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную. Статья по теме: У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху. Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков. Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат. Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева. Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже. Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги. СМОТРИТЕ ТАКЖЕ remoo.ru В процессе эксплуатации судна температуры и давление воздуха в помещениях изменяются, он насыщается различными парами, газами, влагой, пылью. Чтобы обеспечить нормальные условия для работы и отдыха судового экипажа и пассажиров, в жилых и служебных помещениях судно необходимо поддерживать постоянным качественный состав (кондицию) воздуха.Подачу свежего воздуха в помещения и удаление из них загрязненного обеспечивают системы вентиляции. Однако температуру, влажность, чистоту, подвижность и давление воздуха в оптимальных пределах на судах наилучшим образом поддерживают системы кондиционирования воздуха (СКВ).По назначению СКВ подразделяют на комфортные, регулирующие параметры воздуха в жилых помещениях судна, и технические. регулирующие параметры воздуха в служебных помещениях и грузовых отсеках. Содержание кислорода в воздушной среде судовых помещений изменяется незначительно и практически не влияет на самочувствие людей. Загрязнение же воздуха пылью и другими вредными веществами, а также изменение температуры воздуха оказывают неблагоприятное воздействие на человека.В зависимости от способов обработки воздуха СКВ бывают централизованные, автономные и комбинированные. Централизованные СКВ обрабатывают воздух в центральной климатической станции, из которой он забирается вентиляторами и распределяется по помещениям. Автономные СКВ обрабатывают воздух непосредственно в кондиционируемом помещении. Комбинированные СКВ обеспечивают первичную обработку воздуха в центральной климатической станции, а его окончательную доработку – в доводочных воздухораспределителях.По числу воздухопроводов СКВ подразделяют на одно-, двухканальные и бесканальные. В одноканальных СКВ весь воздух обрабатывается до заданных параметров и поступает в кондиционируемое помещение по одному каналу. Холодный и горячий воздух в двухканальных СКВ движется по двум воздухопроводам и перед подачей в каюты смешивается до заданных параметров. Бесканальные системы применяют в помещениях с местными или автономными СКВ.По давлению воздуха за кондиционером различают СКВ низкого (до 0.001 Мпа), среднего (0.001-0.0025 Мпа) и высокого (более 0.0025 Мпа) давления. morez.ru Около 75% своего времени мы проводим в помещениях. Мы живем в городских квартирах и загородных домах, работаем в офисах, посещаем торговые комплексы, проводим досуг в развлекательных центрах, даже не задумываясь о том, что ежедневно вдыхаем почти 710 литров воздуха. Мы сознательно герметизируем помещения (используем стеклопакеты и плотноприлегающие двери), окружаем себя различными синтетическими материалами, стелим искусственное напольное покрытие, обставляем мягкой мебелью, обзаводимся бытовой техникой, любовно украшаем интерьер, не подозревая, что вся эта привлекательная синтетика способствует образованию электростатического поля, а так же служит благотворной средой для размножения грибков и болезнетворных бактерий. Герметизация становится причиной полной закупорки помещения от поступления в него необходимого свежего воздуха, что приводит к кислородному голоданию, потери трудоспособности и, казалось бы, беспричинным болезням людей.По мнению специалистов, воздушные массы замкнутых помещений, как ни странно, в несколько раз более загрязненные и токсичные, чем наружный воздух. Состав «замкнутого» воздуха сильно отличается от внешнего своими химическими и физическими свойствами. Прозрачный, незаметный для человеческого глаза воздух буквально кишит «безобидными» микрочастицами, пыльцой, шерстью домашних животных, пылью, формальдегидами, автомобильными выхлопами, табачным дымом, молекулами различных пахучих веществ и бактерий. Как же справится с невидимым врагом?Проблему поступления в помещение свежего воздуха, его нагрева или охлаждения, его фильтрации и очистки от вредных веществ, дополняющихся веществами уже скопившимися внутри помещения, легко решает система вентиляции воздуха.Принцип работы системы вентиляции прост. Воздухозаборная решетка захватывает уличный воздух, затем он проходит несколько кордонов фильтров, после чего воздушный поток, подхваченный мощным вентилятором, подается в воздуховод, для звукоизоляции оснащенный шумоглушителем. Затем холодные воздушные массы подогреваются калорифером и уже по гибким воздуховодам, разведенным по разным комнатам, подается в помещение. Равномерным распределением «чистого» полезного воздуха по всем комнатам занимаются решетки и диффузоры, защитой от проникновения в помещение холодных воздушных масс при выключенной вентиляции заведует воздушный клапан, а за температурой нагрева подаваемого в помещение воздуха следят электронные температурные датчики. Результат - хороший воздухообмен и поддержание комфортного микроклимата в помещении. Ваши легкие обязательно скажут Вам спасибо Состав любой системы вентиляции зависит от ее типа. Рассмотрим состав наиболее сложной механической (искусственной) системы вентиляции. Компоненты расположены по направлению движения воздуха, от входа к выходу. Схема системы вентиляции: Воздухозаборная решетка Внешний воздух поступает в систему вентиляции через воздухозаборную решетку, имеющую круглую или прямоугольную форму. Функции воздухозаборной решетки – декоративная и защищающая систему вентиляции от попадания внутрь осадков и мелких посторонних предметов. Воздушный клапан При выключенной системе вентиляции воздушный клапан исполняет роль стражника. Чтобы не допустить проникновения «вражеского» холодного воздуха клапан закрывается. При этом существующие ручной, пружинный обратный клапан («бабочка») и воздушный клапан с электроприводом и возвратной пружиной работают по-разному. Дешевый ручной и пружинный, дополняют друг друга, но малоэффективны, так как процент проникновения воздуха в систему все-таки существует. Дорогой воздушный клапан с электроприводом гарантирует 100% перекрытие поступления холодного воздуха, автоматически открывается на включение вентилятора и закрывается – на выключение. Фильтр Фильтр, выполненный из синтетического волокна, предотвращает от проникновения в систему вентиляции и вентилируемое помещение уличной пыли, мельчайших частиц, пуха и различных насекомых. Как правило, достаточно установки одного фильтра грубой очистки (задерживает частицы более 10 мкм), при необходимости устанавливают фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Рекомендуется раз в месяц производить очистку фильтра. Вентилятор Основой механической вентиляции является вентилятор, который бывает осевой (бытовые вентилятор «на ножке») и радиальный (центробежный). В системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Параметры подбора вентилятора - его производительность (количество прокачиваемого воздуха), полное давление и уровень шума Шумоглушитель Для уменьшения распространение шума по воздуховодам от работающего вентилятора, устанавливают пластинчатый и трубчатый шумоглушитель. Поверхность шумоглушителя облицовывают звукопоглощающим материалом из минеральной ваты или стекловолокна. Воздуховоды Пройдя шумоглушитель, обработанный воздух попадает в воздухопроводную сеть, состоящую из: гибких, полубких жестких или теплоизолированных воздуховодов, имеющих круглое и прямоугольное сечение (объем прокачиваемого воздуховодом воздуха определяется площадь его сечения), а так же тройников, поворотов и переходников. Жесткие воздуховоды - круглой или прямоугольной формы, изготавливаются из оцинкованной жести. Полугибкие и гибкие воздуховоды - круглой формы, изготавливаются из многослойной алюминиевой фольги, легко складываются гармошкой, что удобно при транспортировке и монтаже. Во избежание создания высокого аэродинамического сопротивления в воздуховодах, возникающего из-за гофрированной внутренней поверхности, гибкие воздуховоды стараются не использовать на участках большой протяженности. Калорифер Для подогрева наружного воздуха работает водяной (используется в приточных установках для небольших помещений) или электрический калорифер (для помещений площадью более 100кв.м), или воздухонагреватель. Рекуператор С помощью рекуператора появляется возможность нагрева холодного приточного воздуха за счет теплообмена с теплым удаляемым воздухом без смешивания этих воздушных потоков. При этом, значительно снижаются затраты на подогрев поступающего воздуха. Распределители воздуха Вентиляционные решетки (круглые и прямоугольные, настенные и потолочные) и диффузоры равномерно распределяют воздух по вентилируемому помещению. Достаточно важен внешний вид этих «аксессуаров» вентиляции, чем привлекательнее выглядит воздухораспределители, тем эстетичнее выглядит место выхода вентиляции в помещение. Система регулировки и автоматики Система вентиляции управляется и регулируется с помощью вмонтированного в стену электрического щита. Простая система управления, состоит из выключателя с индикатором и позволяет только включать и выключать вентилятор, автоматизированная - контролирует работу калорифера, следит за чистотой фильтров, управляет воздушным клапаном на закрытие/открытие и т.д. Для корректной работы системе управления необходимы ориентиры, для этого используют датчики нужных показаний - термостаты, гигростаты и датчики давления.Системе вентиляции под силу не только доставка в помещение внешнего воздуха, но и удаление внутреннего уже загрязненного и насыщенного углекислым газом воздуха как в пределах одного помещения, так и на крупных производствах, где необходим воздухообмен в больших масштабах. Проведение во всех современных жилых, промышленных и общественных зданиях вентиляционных систем давно стало предметом первой необходимости. Системы вентиляции приобрели статус государственной важности, с «правами», а вернее с требованиями к их техническим характеристикам, прописанных в СПиПе. Поскольку помещения, в которых проводятся вентиляция, имею различные санитарно-гигиенические и технические требования, то и виды систем вентиляции тоже разные. Типы вентиляции определяют по основным признакам: по способу перемещения воздуха - естественная или искусственная система вентиляции, по назначению - приточная или вытяжная система вентиляции, по зоне обслуживания: местная или общеобменная система вентиляции, по конструкции: наборная или моноблочная система вентиляции. Автор статьи Советова Владислава hladservis.ru Около 75% своего времени мы проводим в помещениях. Мы живем в городских квартирах и загородных домах, работаем в офисах, посещаем торговые комплексы, проводим досуг в развлекательных центрах, даже не задумываясь о том, что ежедневно вдыхаем почти 710 литров воздуха. Мы сознательно герметизируем помещения (используем стеклопакеты и плотноприлегающие двери), окружаем себя различными синтетическими материалами, стелим искусственное напольное покрытие, обставляем мягкой мебелью, обзаводимся бытовой техникой, любовно украшаем интерьер, не подозревая, что вся эта привлекательная синтетика способствует образованию электростатического поля, а так же служит благотворной средой для размножения грибков и болезнетворных бактерий. Герметизация становится причиной полной закупорки помещения от поступления в него необходимого свежего воздуха, что приводит к кислородному голоданию, потери трудоспособности и, казалось бы, беспричинным болезням людей.По мнению специалистов, воздушные массы замкнутых помещений, как ни странно, в несколько раз более загрязненные и токсичные, чем наружный воздух. Состав «замкнутого» воздуха сильно отличается от внешнего своими химическими и физическими свойствами. Прозрачный, незаметный для человеческого глаза воздух буквально кишит «безобидными» микрочастицами, пыльцой, шерстью домашних животных, пылью, формальдегидами, автомобильными выхлопами, табачным дымом, молекулами различных пахучих веществ и бактерий. Как же справится с невидимым врагом?Проблему поступления в помещение свежего воздуха, его нагрева или охлаждения, его фильтрации и очистки от вредных веществ, дополняющихся веществами уже скопившимися внутри помещения, легко решает система вентиляции воздуха.Принцип работы системы вентиляции прост. Воздухозаборная решетка захватывает уличный воздух, затем он проходит несколько кордонов фильтров, после чего воздушный поток, подхваченный мощным вентилятором, подается в воздуховод, для звукоизоляции оснащенный шумоглушителем. Затем холодные воздушные массы подогреваются калорифером и уже по гибким воздуховодам, разведенным по разным комнатам, подается в помещение. Равномерным распределением «чистого» полезного воздуха по всем комнатам занимаются решетки и диффузоры, защитой от проникновения в помещение холодных воздушных масс при выключенной вентиляции заведует воздушный клапан, а за температурой нагрева подаваемого в помещение воздуха следят электронные температурные датчики. Результат - хороший воздухообмен и поддержание комфортного микроклимата в помещении. Ваши легкие обязательно скажут Вам спасибо Состав любой системы вентиляции зависит от ее типа. Рассмотрим состав наиболее сложной механической (искусственной) системы вентиляции. Компоненты расположены по направлению движения воздуха, от входа к выходу. Схема системы вентиляции: Воздухозаборная решетка Внешний воздух поступает в систему вентиляции через воздухозаборную решетку, имеющую круглую или прямоугольную форму. Функции воздухозаборной решетки – декоративная и защищающая систему вентиляции от попадания внутрь осадков и мелких посторонних предметов. Воздушный клапан При выключенной системе вентиляции воздушный клапан исполняет роль стражника. Чтобы не допустить проникновения «вражеского» холодного воздуха клапан закрывается. При этом существующие ручной, пружинный обратный клапан («бабочка») и воздушный клапан с электроприводом и возвратной пружиной работают по-разному. Дешевый ручной и пружинный, дополняют друг друга, но малоэффективны, так как процент проникновения воздуха в систему все-таки существует. Дорогой воздушный клапан с электроприводом гарантирует 100% перекрытие поступления холодного воздуха, автоматически открывается на включение вентилятора и закрывается – на выключение. Фильтр Фильтр, выполненный из синтетического волокна, предотвращает от проникновения в систему вентиляции и вентилируемое помещение уличной пыли, мельчайших частиц, пуха и различных насекомых. Как правило, достаточно установки одного фильтра грубой очистки (задерживает частицы более 10 мкм), при необходимости устанавливают фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Рекомендуется раз в месяц производить очистку фильтра. Вентилятор Основой механической вентиляции является вентилятор, который бывает осевой (бытовые вентилятор «на ножке») и радиальный (центробежный). В системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Параметры подбора вентилятора - его производительность (количество прокачиваемого воздуха), полное давление и уровень шума Шумоглушитель Для уменьшения распространение шума по воздуховодам от работающего вентилятора, устанавливают пластинчатый и трубчатый шумоглушитель. Поверхность шумоглушителя облицовывают звукопоглощающим материалом из минеральной ваты или стекловолокна. Воздуховоды Пройдя шумоглушитель, обработанный воздух попадает в воздухопроводную сеть, состоящую из: гибких, полубких жестких или теплоизолированных воздуховодов, имеющих круглое и прямоугольное сечение (объем прокачиваемого воздуховодом воздуха определяется площадь его сечения), а так же тройников, поворотов и переходников. Жесткие воздуховоды - круглой или прямоугольной формы, изготавливаются из оцинкованной жести. Полугибкие и гибкие воздуховоды - круглой формы, изготавливаются из многослойной алюминиевой фольги, легко складываются гармошкой, что удобно при транспортировке и монтаже. Во избежание создания высокого аэродинамического сопротивления в воздуховодах, возникающего из-за гофрированной внутренней поверхности, гибкие воздуховоды стараются не использовать на участках большой протяженности. Калорифер Для подогрева наружного воздуха работает водяной (используется в приточных установках для небольших помещений) или электрический калорифер (для помещений площадью более 100кв.м), или воздухонагреватель. Рекуператор С помощью рекуператора появляется возможность нагрева холодного приточного воздуха за счет теплообмена с теплым удаляемым воздухом без смешивания этих воздушных потоков. При этом, значительно снижаются затраты на подогрев поступающего воздуха. Распределители воздуха Вентиляционные решетки (круглые и прямоугольные, настенные и потолочные) и диффузоры равномерно распределяют воздух по вентилируемому помещению. Достаточно важен внешний вид этих «аксессуаров» вентиляции, чем привлекательнее выглядит воздухораспределители, тем эстетичнее выглядит место выхода вентиляции в помещение. Система регулировки и автоматики Система вентиляции управляется и регулируется с помощью вмонтированного в стену электрического щита. Простая система управления, состоит из выключателя с индикатором и позволяет только включать и выключать вентилятор, автоматизированная - контролирует работу калорифера, следит за чистотой фильтров, управляет воздушным клапаном на закрытие/открытие и т.д. Для корректной работы системе управления необходимы ориентиры, для этого используют датчики нужных показаний - термостаты, гигростаты и датчики давления.Системе вентиляции под силу не только доставка в помещение внешнего воздуха, но и удаление внутреннего уже загрязненного и насыщенного углекислым газом воздуха как в пределах одного помещения, так и на крупных производствах, где необходим воздухообмен в больших масштабах. Проведение во всех современных жилых, промышленных и общественных зданиях вентиляционных систем давно стало предметом первой необходимости. Системы вентиляции приобрели статус государственной важности, с «правами», а вернее с требованиями к их техническим характеристикам, прописанных в СПиПе. Поскольку помещения, в которых проводятся вентиляция, имею различные санитарно-гигиенические и технические требования, то и виды систем вентиляции тоже разные. Типы вентиляции определяют по основным признакам: по способу перемещения воздуха - естественная или искусственная система вентиляции, по назначению - приточная или вытяжная система вентиляции, по зоне обслуживания: местная или общеобменная система вентиляции, по конструкции: наборная или моноблочная система вентиляции. Автор статьи Советова Владислава hladservis.com Схема автоматизации системы приточно-вытяжной вентиляции, выполненная развернутым способом Для примера на рис. 4.2.3. показана развернутая схема автоматизации приточно-вытяжной вентиляции с водяным подогревом на базе релейно-контакторной аппаратуры и одноканального регулятора. Как видно из схемы, технологическая часть системы включает заслонки на входе приточного и на выходе вытяжного воздухопровода, фильтр, водяной теплообменник, приточный и вытяжной вентиляторы. Контроль параметров осуществляется как измерительными преобразователями, например ТЕ, сигналы которых поступают на центральный щит управления, так и местными приборами TI и PL Показания последних используются для определения параметров, когда оператор находится в непосредственной близости от вентиляционной камеры. Кроме того, дифференциальным датчиком давления РД контролируется перепад давления на воздушном фильтре и вентиляторах, что характеризует проходимость фильтра и работу вентиляторов. Так как обычно мощность, потребляемая вентиляторами, значительно больше потребляемой мощности остальных устройств автоматики, то средства управления вентиляторами GKS вынесены на щит местного управления, в котором предусмотрена возможность переключения (буква К) режима управления - с ручного на автоматический. Основной контур регулирования состоит из датчика температуры 1а, одноканального регулятора 16 (в центральном щите управления) и исполнительного механизма 1в, управляющим 3-ходовым клапаном. Остальные контуры управления: защиты от замерзания (2), контроля перепада давления (3, 4,5) и управления работой оборудования (6) выполнены на релейной аппаратуре (GCS), размещенной также в центральном щите управления. Такое аппаратурное решение достаточно сложное как в реализации, так и в эксплуатации. При применении контроллеров упрощается не только аппаратурная часть, но и вид схемы автоматизации. Это наглядно показано на рис. 4.2.4, а, где в соответствии с ГОСТ 21.404-85 изображен щит управления той же системы приточно-вытяжной вентиляции с использованием контроллера. Однако в этом случае, поскольку контроллер берет на себя все функции управления, его стандартное обозначение не позволяет выделить отдельные контуры управления, как этого требует стандарт. Поэтому обычно функции управления и соответствующие им контуры управления указываются в пояснительной записке, а контроллер изображают в виде прямоугольника с обозначением видов входящих и Рис. 4.2.4. Условное изображение контроллера, применяемые в функциональных схемах автоматизации: а - по ГОСТ 21.404-85, б - альтернативное Рис. 4.2.5. Схема автоматизации системы приточно-вытяжной вентиляции, выполненная упрощенным способом При упрощенном способе выполнения схем автоматизации (рис. 4.2.5) контуры контроля и управления, а также одиночные приборы наносят рядом с изображением технологического оборудования и коммуникаций. Контуры независимо от количества входящих в него элементов изображают в виде окружности (овала), разделенного горизонтальной чертой. В верхней части окружности указываются буквенные обозначения контролируемых параметров и функции управления в соответствии с ГОСТ 21.404-85, а в нижней части - номер контура. Полный состав каждого контура обычно приводится на принципиальной схеме контроля, регулирования и управления, а также на схеме соединения внешних проводок. Для контуров систем автоматического управления и регулирования на схеме изображают исполнительные механизмы, регулирующие органы и линии связи, соединяющие контур с исполнительными механизмами. vunivere.ruПринципиальная схема системы вентиляции и кондиционирования воздуха. Схема системы вентиляции
Естественная вентиляция – принцип работы, виды, преимущества
Преимущества и недостатки естественной вентиляции
Виды естественной вентиляции
Естественная вентиляция: принципы расчета
«Грязные» помещения
«Чистые» помещения
Гараж, подвал и спецпомещения
Принципиальная схема системы вентиляции и кондиционирования воздуха
Рис.1 Комбинированная одноканальная СКВПринципиальная схема комбинированной одноканальной СКВ показана на рис.1 Свежий воздух засасывается по трубопроводу 10 вентилятором 7 и нагнетается в центральный кондиционер 11. Окончательно до заданных параметров воздух обрабатывается в доводочных воздухораспределителях 4, в которые он попадает по трубопроводу 2. загрязненный воздух, поступающий к вентилятору из кондиционируемых помещений по трубопроводу 9, обычно называется рециркуляционным.В центральном кондиционере воздух очищается фильтром 8 от пыли, а затем (в зависимости от его параметров) охлаждается в воздухоохладителе 6 или подогревается в воздухонагревателе (калорифере) 3.Для охлаждения воздуха кондиционеры обычно подключают к холодильным агрегатам непосредственного охлаждения.В кондиционерах воздух подогревается паровыми, водяными или электрическими калориферами. При нагревании относительная влажность воздуха уменьшается. Увлажнение воздуха добавлением в него распыленной воды или пара. Для этого служит увлажнитель. Более широкое применение из-за простоты исполнения, надежности и эффективности получило увлажнение воздуха паром. Паровой увлажнитель представляет собой заглушенную с одного конца трубу 5 с отверстиями. На трубах воздухоохладителя при работе кондиционера оседают капельки воды. Поток воздуха захватывает их и уносит в каналы СКВ. Чрезмерное насыщение воздуха влагой нежелательно, так как она вызывает интенсивную коррозию воздухопроводов и приводит к выходу из строя доводочных воздухораспределителей. Поэтому кондиционеры оборудуют отделителями влаги (элиминаторами) 1 из гофрированных загзагообразных пластин. Воздушный поток, проходя по извилистым каналам элиминатора, совершает многократный поворот, и капли влаги отбрасываются на поверхность гофрированных пластин. Задержанная влага стекает по пластинам в поддон, откуда периодически удаляется. На подводящих магистралях воздухоохладителя, калорифера и увлажнителя смонтированы соответственно клапаны 12, 14, 13, которые через специальные реле обеспечивают автоматическое регулирование температуры и влажности воздуха. Схема систем вентиляции
Схема систем вентиляции
Автоматизация системы приточно-вытяжной вентиляции, выполненной развернутым способом

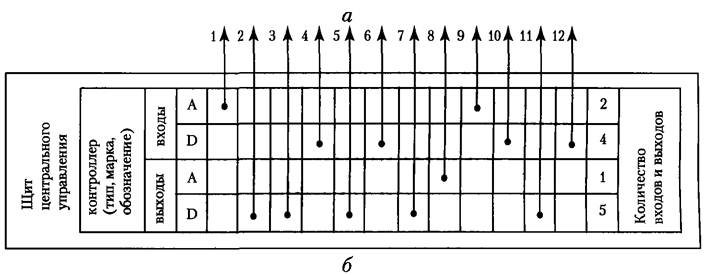

выходящих сигналов (дискретных - Dи аналоговых - А) (рис. 4.2.4, б).
