Система отопления частного дома — монтаж и настройка.

Содержание

• 1 Выбор котла
• 2 Выбор типа отопительной системы
• 3 Оборудование систем отопления
• 4 Этапы монтажа систем отопления

Говоря об уютном доме, мы имеем в виду не только дизайн и оформление, но и комфорт, который невозможен без системы поддержания микроклимата. В большинстве регионов несколько месяцев в году дом нуждается в обогреве. К системам отопления дома предъявляются достаточно жесткие требования: они должны быть пожаробезопасными, экономичными и надежными. Всем этим требованиям отвечают системы водяного отопления с подогревом воды с помощью котла – газового, дизельного, электрическогоили твердотопливного.

Делаем систему отопления своими руками

При проектировании системы отопления дома в качестве исходных данных необходимо учитывать этажность, площадь, степень утепления дома и наиболее доступный вид топлива. Именно от этих характеристик зависит выбор оборудования, труб, радиаторов и регулирующей аппаратуры.

Выбор котла

Основным фактором, влияющим на выбор котла для системы отопления частного дома, является доступность того или иного вида топлива. Наиболее экономичным вариантом является природный газ – расходы на отопление дома при нагреве теплоносителя газовым котлом в разы меньше, чем при использовании для этих целей электричества. Газовые котлы компактны, могут быть настенного или напольного исполнения. В зависимости от мощности и функционала они могут быть установлены как в отдельном помещении, так и в кухне или ванной. Однако не все населенные пункты газифицированы, и подвод газопровода к дому порой обходится в огромную сумму. В таком случае использование газа может оказаться нецелесообразным, особенно для дома с временным проживанием. Если отдаленная перспектива подключения к газу есть, можно приобрести комбинированный котел, работающий на газу и другом виде топлива.

Котлы для отопления дома

Дизельный котел – альтернатива газовому, его производительность также высока, как и степень автоматизации процесса нагрева теплоносителя. Время его работы без дозаправки ограничено только размером емкости. К его недостаткам стоит отнести необходимость обустройства отдельного помещения котельной с полноценной вытяжной вентиляцией, а также емкости для хранения топлива. При установке емкости для топлива нужно учитывать  результаты расчета необходимого количества топлива.

Твердотопливные котлы являются сравнительно недорогими и могут работать на любом виде топлива, включая дрова, уголь, пеллеты. Но у них есть один серьезный недостаток – низкая степень автоматизации процесса. Топливо для этих котлов придется подавать вручную, а также следить за степенью нагрева теплоносителя.

Системы отопления частного дома с электрокотлом – на тэнах или электродах – являются самыми дорогими при постоянном использовании, ведь цена на электроэнергию высока. При этом они обладают отличной надежностью, быстрым нагревом, абсолютной бесшумностью и высокой пожаробезопасностью. Особенно удобны эти котлы для периодического отопления загородных домов: цена на электрокотел, как правило, значительно ниже цены на газовые или дизельные котлы, устройства котельной они не требуют и с успехом справляются не только с задачей отопления, но и с нагревом воды для хозяйственных нужд.

Выбор типа отопительной системы

Системы отопления частных домов можно разделить на три вида:

• Однотрубная;
• Двухтрубная;
• Коллекторная.

Однотрубная замкнутая система характеризуется тем, что поступление воды в радиаторы осуществляется последовательно, из-за чего температура воды в системе  постепенно понижается, и последние батареи в контуре могут греть совсем плохо. Такая система вполне подходит для небольшого частного дома, при этом разводку необходимо выполнять так, чтобы наиболее холодные и нуждающиеся в обогреве помещения находились в начале контура.

Схема разводки труб для отопления дома

Двухтрубная система, в отличие от однотрубной, подразумевает прокладку двух контуров – для прямого и обратного движения теплоносителя. Вода из труб прямого контура попадает в радиаторы, где, отдавая тепло, остывает. Обратное движение происходит по трубам обратного контура, в результате на входе во все радиаторы температура воды бывает примерно одинакова. К недостаткам системы следует отнести несколько большие затраты на материалы и монтаж, однако эта система более эффективна.  Двухтрубную систему обычно применяют в домах площадью больше 100 квадратных метров.

Двухтрубная система разводки труб для отопления дома

Наиболее сложной и затратной является коллекторная система отопления частного дома. Ее выполняют в зданиях с несколькими этажами или там, где кроме радиаторного отопления применяются еще и теплые водяные полы. Коллекторная система – многоконтурная, каждый контур запитан от коллектора через регулятор температуры, таким образом можно отключить или отрегулировать температурный режим в любом помещении.

Коллекторная система отопления частного дома

Оборудование систем отопления

Для улучшения движения теплоносителя в системе устанавливают циркуляционный насос. Также в закрытой системе обязательна установка расширительного бака, при этом закрытый от контакта с воздухом мембранный расширительный бак в десятки раз снижает скорость коррозии в системе.

Выбор радиаторов отопления производят в соответствии с теплотехническим расчетом. Тип выбранного радиатора зависит от личного желания и финансовых возможностей, при этом можно отметить, что наиболее эффективными и долговечными являются биметаллические радиаторы, а дешевыми при высокой эффективности – алюминиевые. Однако стоит помнить, что применение алюминиевых радиаторов не рекомендуется при монтаже отопительной системы с медными трубами или латунными фитингами.

Трубы для систем отопления можно брать любые – как металлические, так и полипропиленовые. При этом необходимо учитывать рекомендации производителя, касающиеся  температурного режима. Металлические и медные трубы долговечны, но монтаж их довольно сложен, может  потребоваться применение сварки. Металлопластиковые трубы очень просты в монтаже и надежны, но их нельзя применять для скрытой разводки отопительного контура, так как раз в несколько лет может потребоваться протяжка всех накидных гаек. Для них в таком случае необходимо оставить доступ через ревизионные лючки. Полипропиленовые армированные трубы для систем отопления широко используются и пользуются популярностью. Единственным необходимым условием является их качественный монтаж.

Этапы монтажа систем отопления

После выбора котла, оборудования и схемы подключения приступают к монтажу системы отопления. Последовательность операций прописана ниже:

1. Подготавливают помещение котельной или место для установки отопительного котла выбранного типа. Установку котла лучше поручить специалистам сервисного центра, но если вы решили установить его самостоятельно, то помните: выполнять установку необходимо в строгом соответствии с инструкцией, при этом соблюдая горизонтальность установки в любой его плоскости.

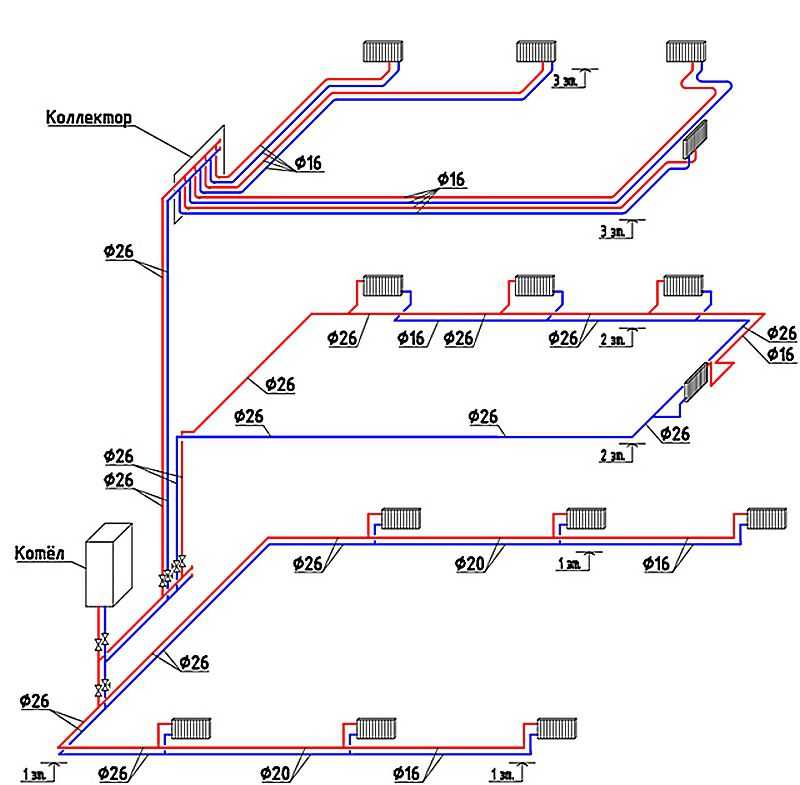

   Схема монтажа системы отопления

2. Монтируют трубы в соответствии с выбранной системой. В гравитационной системе, где установка циркуляционного насоса не предусмотрена, обязательно соблюдают угол уклона труб не менее 3-5 см на погонный метр. Стальные трубы монтируют с помощью сварки, медные – паяют. Металлопластиковые трубы собирают с помощью специальных фитингов, а полипропилен – сваркой с применением специальной установки для сварки пластиковых или полипропиленовых труб.

   Процесс монтажа труб

3. Устанавливают циркуляционный насос, а также фильтр грубой очистки на обратной трубе, до циркуляционного насоса и входа в котел. Фильтр удаляет из теплоносителя частицы ржавчины и других загрязнений, предохраняет систему от повреждений и засоров.
4. Устанавливают в выбранном месте расширительный бак закрытого типа с мембраной. Объем  бака должен соответствовать теплотехническому расчету, давление в воздушной части бака накачивают с помощью компрессора или насоса.

   расширительный бак закрытого типа с мембраной

5. Монтируют радиаторы по выбранной схеме. При монтаже обязательно устанавливают приспособления для удаления воздуха из системы – краны Маевского. В двухтрубной системе перед каждым радиатором устанавливают кран, что позволит при необходимости отключать и включать его, а также регулировать температуру. При однотрубной системе каждый радиатор оборудуется не только перекрывающими кранами, но и обводной трубой – байпасом, позволяющей теплоносителю циркулировать при отключении отдельного радиатора.

   Образец подводки труб к радиаторам

6. После окончания монтажа систему заполняют теплоносителем. Обычно в качестве теплоносителя используют обычную чистую воду, однако, для домов с временным проживанием, где возможно снижение температуры до нуля и отрицательных отметок, используют системы на антифризе.  После заполнения теплоносителем производят запуск котла, регулируют давление воздуха в камере мембранного расширительного бака с помощью компрессора.С помощью кранов Маевского из системы удаляют воздух и регулируют температурный режим во всех помещениях, увеличивая или уменьшая поступление воды в радиаторы с помощью кранов.

В течение первых суток в трубах и радиаторах обычно слышится шум и бурление. Это нормальный процесс, связанный с окислением внутренней поверхности батарей растворенным в воде кислородом. Если система замкнутая, а расширительный бак герметичный, в дальнейшем этот процесс прекратится, так как весь растворенный кислород прореагирует с металлом и осядет в фильтре в виде нерастворимого осадка. Не нужно менять воду, даже если она кажется грязной – процесс окисления при этом начнется вновь.

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Содержание

1. Принцип работы системы с естественной циркуляцией
2. Виды систем отопления с гравитационной циркуляцией
3. Закрытая система с самотечной циркуляцией
4. Открытая система с самотечной циркуляцией
5. Однотрубная система с самоциркуляцией
6. Двухтрубная система с самоциркуляцией
7. Как правильно сделать водяное отопление с естественной циркуляцией
8. Какой уклон труб нужен при самотечной циркуляции
9. Какие трубы применяют для монтажа
10. Какого диаметра должны быть трубы при циркуляции без насоса
11. Какой розлив лучше сделать – нижний или верхний
12. Какой теплоноситель лучше для систем с самоциркуляцией
13. Какое отопление лучше выбрать – естественное или принудительное?

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

• Простой монтаж и обслуживание.
• Отсутствие необходимости в установке дополнительного оборудования.
• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

1. Минимальный угол уклонов.
2. Тип и диаметр труб, используемых для водяного контура.
3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

• Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
• СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
• Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

• Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.

• Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.



Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

1. Высокая текучесть материала, улучшающая циркуляцию.
2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

• Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
• Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
• Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
• Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
• Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Схема подключения электрокотла к системе отопления.

Электрокотлы для частного дома

Достижение комфорта в доме зимой невозможно без использования системы отопления. В качестве одной из основных составляющих в данном случае выступают электрические котлы, которые требуют грамотного монтажа с соблюдением технических норм. Отопительная система будет работать эффективно, если электрический котел подключить рационально.

Особенности схемы при подключении к системе отопления

Если сравнивать это оборудование с газовыми приборами, то они проще в монтаже, имеют отличные эксплуатационные характеристики, что сделало такие агрегаты наиболее распространенными среди потребителей. Но электрические котлы имеют определенные особенности, которые следует учитывать, чтобы добиться безотказной работы устройства.

Еще одной отличительной чертой от газовых котлов является возможность врезки в любом месте системы. Таким образом, электрокотел можно подключить к схеме с принудительной или естественной циркуляцией воды. Устройство можно расположить в самой нижней точке системы, что будет гарантировать максимальный прогрев радиаторов. Выпускной патрубок должен располагаться на кратчайшем расстоянии от уровня аккумуляторной батареи. Схема котла предусматривает заземление на нагревателе. Его можно подключить к распределительному щиту. Нулевая фаза электропроводки не должна быть задействована, т. к. такие действия опасны, УЗО идентифицирует ее и распознает как короткое замыкание в цепи оборудования.

Вышеупомянутая схема подключения электрического котла должна соблюдаться параллельно с правильным трубопроводом. Помимо самого оборудования вам потребуются:

• Термоноситель;
• Трубы;
• Прочие компоненты.

Для справки

Связывание – это подключение устройства к системе, где используются различные компоненты. Если обвязка выполнена правильно, мастер сможет добиться незначительной разницы между исходящей и входящей температурой теплоносителя. Котел должен быть подключен так, чтобы вода достигла нужного значения в малом контуре. Как только он попадет в большой контур, тепловая энергия будет передана радиаторам.

Схема подключения

Схема подключения электрокотла требует соблюдения определенного алгоритма. Для проведения работ необходимо подготовить:

• Датчики температуры;
• Клапаны запорные и сливные;
• Насос циркуляции охлаждающей жидкости в аккумуляторе;
• бак;
• Расширительный фильтр;
• Котел электрический.

Начните работу с маркировки, затем можно приступать к установке. Агрегат следует располагать как можно дальше от водопровода, это требуется для предотвращения возможности короткого замыкания при протечке. Оборудование можно крепить с помощью болтов или дюбелей, при этом поверхность выравнивается не только по горизонтали, но и по вертикали. Если это напольная единица, вам понадобится поддон.

Рекомендации мастера

Схема подключения электрокотла предполагает, что необходимо перекрыть забор воды, сделать это нужно до начала работы. Соединение может быть выполнено с помощью муфт и переходников. В составе электрики должен быть автоматический выключатель и УЗО нужных номиналов. При подключении необходимо предусмотреть заземление, но для прокладки проводки необходимы кабель-каналы. Устройства реагируют даже на незначительные скачки напряжения, что говорит о необходимости использования стабилизатора.

Что еще важно знать о схеме подключения

Схема подключения электрокотла будет различаться в зависимости от того, какая циркуляция принудительная или естественная. Таким образом, схема случайных, коллекторных или первично-вторичных колец. Он также может быть прямым или смешанным. В первом случае изменение температуры возможно с помощью горелки, тогда как смесительный предполагает использование одноименного элемента, дополненного сервоприводом.

Схема подключения электрокотла к системе отопления предполагает необходимость монтажа коллектора котла с учетом обратки и подачи. Система подключается к котлу посредством трубы необходимого диаметра, на выходе устанавливается трехходовой смесительный клапан, с помощью которого можно будет регулировать температурный режим. Циркуляционный насос устанавливается на обратку, а на следующем этапе можно установить блок, контролирующий давление и температуру.

Чаще всего для реализации систем отопления используются двухконтурные котлы, предполагающие прохождение воды по малому контуру. Как только теплоноситель, которым может быть антифриз или вода, нагревается, он проходит по большому кругу. Подключение электрокотла к теплому полу является одним из видов обвязки. Есть еще два вида, первый предполагает установку контура горячего теплоносителя (через электрокотел будет проходить антифриз или масло), а если это вода, то она будет поступать в кран. Третья схема обвязки – это обычное подключение к электрической сети.

При обвязке двухконтурного оборудования его тип определяется моделью, которая может иметь смеситель. Его установка достаточно сложна, поэтому своими руками такие работы провести невозможно, наряду с правильным подключением к электросети необходимо будет следить за подключением к горячему водоснабжению.

Схема подключения котла кабелем

Вариант с установкой котельного оборудования актуален, если соблюдены условия, при которых алюминиево-стальные провода подключаются к дому. В противном случае используется соединительный кабель электрокотла. Если речь идет о трехфазном оборудовании, то требуется дополнительная разводка, с использованием алюминиевого провода сечением 1,8 мм2. Используются и специализированные кабели с медной жилой. Кабель должен располагаться перпендикулярно конструкции и прокладывать отдельную фазу, что потребуется для мощного оборудования.

Стоимость монтажных работ

Стоимость подключения электрокотла может меняться в зависимости от его стоимости. Некоторые фирмы указывают определенный процент от цены, обычно это предел от 15 до 20%. Однако если оборудование слишком дешевое, то устанавливается минимальный порог, он варьируется от 7 500 до 10 000 рублей.

Электрокотлы для частного пользования: отзывы и цены

Самыми популярными электрокотлами на отечественном рынке сегодня являются модели РусНит, которые производятся в России. Если вас интересуют зарубежные аналоги, то стоит обратить внимание на фирму Bosch, а также Elbeva. Если вы рассматриваете электрические котлы отопления для частного дома, цена, отзывы на них вас должны заинтересовать. Среди прочих на рынке представлена ​​модель Protherm Scat 6KR, стоимость которой составит 45 200 рублей. Он предназначен для обогрева небольших помещений, а также допускает подключение нескольких котлов, установленных каскадом. Это, по мнению клиентов, отличная возможность увеличить производительность. Дополнительным преимуществом является возможность подключения внешнего бойлера, который будет использоваться в доме для приготовления горячей воды. Мощность при желании можно регулировать, а само оборудование будет надежно защищено временной задержкой от резких скачков напряжения в сети. Котел имеет два нагревательных элемента, каждый мощностью 3 кВт. По отзывам покупателей, это оборудование имеет высокий КПД, а устройство не требует дымохода.

Еще одна модель — «Эван С1-5», стоимость которой 11800 руб. , представляет собой устройство, оснащенное электронагревателями. Корпус изготовлен из нержавеющей стали, что очень нравится потребителям, ведь это продлевает срок службы техники. На корпусе расположены: клавиша включения/выключения, регулятор температуры и индикатор нагрева. Все эти функции позволяют эксплуатировать оборудование с высокой степенью комфорта. При регулировке температуры мощность остается неизменной, которая составляет 5 кВт. Эти электрические котлы для частного дома, цена, отзывы о которых помогут сделать правильный выбор, отличаются компактными размерами, их можно установить на стену.

Заключение

Перед началом работы мастера необходимо рассмотреть электрическую схему подключения электрокотла. В противном случае не избежать ошибок, которые могут привести к выходу оборудования из строя.

Загляните внутрь системы отопления вашего здания — отопление включено

В мире есть места похуже, чем Нью-Йорк.
зимой — Миннеаполис, например, или Анкоридж. Спасибо Северу
Атлантическое течение, Большое Яблоко не так сильно замерзает, как
в других северных городах, но все равно чертовски холодно, и если
здание страдает от проблем с отоплением, чертовски холодно. Самый
менеджеры и члены правления, как правило, оставляют вопросы отопления своим начальникам или
обслуживающий персонал дома, но когда шипят трубы и жильцы
ополчились и страдают от переохлаждения, может быть полезно
понять, в чем проблема и как ее можно решить.

Горячая зона

Даже в небольшом здании, производящем достаточно тепла, чтобы поддерживать
все, кому комфортно, потребляют совсем немного топлива. Этим топливом может быть нефть, газ,
или электрический. Подавляющее большинство зданий Нью-Йорка
с паровым нагревом, что означает, что нефть или газ нагреваются в котле и,
полученный пар распространяется по всему зданию.

«Электротепло нуждается в наименьшем
техническое обслуживание», — говорит Питер Греч из New York Superintendents.
Техническая ассоциация (СТА). «А с электричеством нет
протечек и никакого бардака. В большинстве случаев проблемы с электрообогревом не решаются.
влияет на все здание — если что-то пойдет не так, тепло обычно
выходит только в одной квартире за раз. Так что в обслуживании, электрический
тепло — это не проблема, но его производство стоит так дорого, что редко
использовал. Даже если принять во внимание техническое обслуживание, утечки и
ремонт, связанный с паровым нагревом, электрический обогрев все равно будет стоить
более.»

И именно поэтому у большинства из нас большие неповоротливые
котлы в наших подвалах. В самом типичном многоквартирном доме Нью-Йорка
установка, топливо — обычно нефть или природный газ — воспламеняется в
камеру сгорания котла и производит горячие газы, которые затем проходят
через металлические «огневые трубы», нагревая воду по другую сторону
камеру и производя пар. Затем пар естественным образом поднимается через
тепловых труб и стояков здания, в индивидуальные радиаторы, отопление
их и сделать все уютно.

Сжигание ископаемого топлива для отопления и горячего водоснабжения
Однако у него есть собственный набор проблем с обслуживанием. И как любой, кто
когда-либо дрожал даже в одну январскую ночь без тепла, знает, когда
есть проблема с котлом, это большая проблема.

Чаще всего проблемы с котлом возникают из-за плохой
техническое обслуживание. По словам Майкла Костелло из Teitelbaum Inc. в Квинсе,
регулярное техническое обслуживание котла является ключом к минимизации проблем с котлом. На
межсезонье важно иметь профессиональное обслуживание котла
приходит компания и делает полную очистку труб и камеры сгорания
камера. Также рекомендуется проводить регулярный осмотр
горелки, а также всех приборов и органов управления на котле, чтобы убедиться, что
они все в рабочем состоянии и не были скомпрометированы
копоть и грязь.

«Пока горячие газы проходят по трубам,
они также несут с собой дым и копоть», — добавляет
Костелло. «Сажа скапливается на внутренних стенках труб и
действует как изолятор».

Хотя большинство из нас считает теплоизоляцию хорошей вещью,
когда дело доходит до котлов, это очень нежелательно. Накопление
закопченная изоляция снижает эффективность прохождения горячих газов
через трубы, чтобы нагреть окружающую воду, заставив горелку загореться
чаще производить достаточное количество тепла, что, в свою очередь, означает, что он
сжигать больше топлива, чтобы выполнять свою работу. По словам Дика Корала, который также
STA и директор Технического колледжа Нью-Йорка
Институт многоквартирных домов, «Накопление сажи всего 1/32
дюйма увеличит ваш счет за топливо примерно на два процента».

Умножьте эту цифру на предполагаемые 30–50 процентов.
увеличение затрат на топливо для отопления этой зимой, и вы можете быстро увидеть
последствия: сверхактивная горелка будет значительной финансовой тратой на
ваше здание. Итак, если у вас не было полной проверки котла
недавно, говорит Корал, сделайте это сейчас.

Чтобы убедиться, что ваш котел работает правильно
в течение всего года Костелло рекомендует генеральную уборку весной или
летняя и дополнительная уборка, включающая очистку труб пылесосом
а также — раз в месяц в зимние месяцы.

«Когда мы идем [в камеру сгорания] и
очистите его, — говорит Костелло, — это дает суперинтенданту
возможность проверить теплоизоляционный материал, которым облицована камера,
обычно это огнеупорный кирпич или пластиковая огнеупорная глина. Из-за интенсивного
тепла, кирпичи со временем начинают разрушаться. Капитальные уборки позволяют нам
сделать визуальный осмотр, чтобы увидеть, как поживает кирпич».

Получение пара

Распространенной жалобой является внезапный, громкий, часто пугающий
стук и лязг, который эхом разносится по паровым трубам в отопительный сезон.

Прежде всего, говорит Костелло, трубы, ведущие от
котельная к квартирам должна быть хорошо утеплена. Если они
а не: «Это нехорошо по нескольким причинам: во-первых, вы
потери тепла в котельной, которое должно попасть в
квартиры. Во-вторых, когда этот пар поднимается, он автоматически
начинает остывать. Это означает, что у вас возникла проблема с конденсатом еще до того, как она
доходит до радиаторов».

Звучит безобидно, но это готовит почву для всех
шум — то, что известно в индустрии как «водяной
молоток.» Когда вода конденсируется и не удаляется из
паровая система, она сидит в трубах, — говорит Греч. Когда горячий пар попадает в
вода, резкие перепады температуры и давления,
капли собранной воды стреляют по стенкам труб, как
пуль, что приводит к громким ударам, лязгу и звону.

По словам Греча, весь рэкет — это больше, чем просто
неприятность. «Вопреки распространенному мнению, — говорит Греч,
«Гидравлический удар не является нормальным состоянием. С этим можно жить, но
со временем это вредно для труб. Решение для стука
зависит от того, какой тип системы существует в здании, и решение
проблема означает выполнение некоторой детективной работы — начинается ли стук в
при запуске пара, во время распределения пара или при отключении? Ответ может
диктовать, как подходить к основной проблеме изоляции».

Здесь жарко, или это только я?

Еще одна распространенная жалоба на отопление в зимнее время:
что в здании либо слишком жарко, либо слишком холодно, говорит Винсент Толинс из
Сантехника Pro-Tech в Уайтстоуне. Иногда это
оба — у всех зубы стучат на третьем этаже, а
до шести, все открывают окна, потому что так
тепло.

«Когда наступает зима, многие довоенные здания
проблемы с неравномерным распределением пара», — говорит Толинс. «Немного
квартиры получат много пара, может быть, даже слишком много, и
другим будет недостаточно». Инженер может оценить
ситуации в вашем здании и сообщить вам, как ее отремонтировать.

По словам Билла Джебейли из Бруклина
Агрессивный нагрев, решение часто заключается в простой регулировке некоторых параметров.
оборудование. «Ваш таймер нагрева, который обычно используется в
многоквартирные дома — могут быть не в порядке. техник
следует зайти и проверить настройки и внести коррективы в
датчик обратной линии, регулятор давления обратного действия или даже
датчик погоды за пределами здания, который определяет температуру и отправляет
сигнал самому таймеру нагрева на включение или выключение. Там много
больше для таймера нагрева, чем просто это, но это некоторые ключевые элементы для
смотреть на. »

Плохое распределение тепла является наиболее распространенной причиной высокой температуры.
счета за электроэнергию, добавляет Корал. Если ваша система отопления работает сверхурочно, чтобы
поддерживать комфортную температуру в квартирах, которые имеют тенденцию быть прохладными
в то время как другие перегреваются, стоимость вашего здания значительна.

«На каждый градус среднего
температура в здании выше, скажем, 72 градусов», — предупреждает Корал,
«Расход топлива в здании возрастает примерно на три процента. Если,
перегрев на пять градусов, ваш счет за отопление составляет около 15 процентов
выше, чем должно быть».

Горячие советы

Первая линия обороны — это ваш супер и билдинг
сотрудники. «Персонал здания и суперинтенданты должны знать свою систему
очень хорошо, — советует Греч. «Они должны пройти курсы или
семинары, чтобы идти в ногу с новейшими технологиями, оборудованием и
технологии.»

И применить немного техники не помешает
либо. «Легче обнаружить проблемы, если у вас есть
самое современное термостатическое оборудование, конечно», — говорит Джебайли.
«Но старое оборудование не обязательно плохое. Если оборудование
работает, вам не нужно менять его только потому, что он старый. Если
у вас есть оборудование, которое доставляет вам проблемы и
неэффективен, однако, вы должны заменить его. Учитывая стоимость топлива сегодня,
Будь то природный газ или нефть, это стоит непомерно дорого, чтобы не
Получите максимальную эффективность от вашего оборудования».

Одним из вариантов модернизации вашего оборудования является установка
датчики тепла на стенах жилых помещений. Маленькие датчики посылают
постоянный поток информации о температуре на главный компьютер, который в
очередь подключена к системе котла/горелки. Компьютер обрабатывает
информации и циклически включается и выключается по мере необходимости, пока средняя температура
датчиков достигает заданного уровня комфорта. В этот момент компьютер
дает команду котлу отключиться.
