Схематическое изображение систем


Обратная связь



Схематическое изображение элементов или звеньев системы изображают в виде любых геометрических фигур (чаще прямоугольников), связи между данными звеньями изображаются линиями со стрелками, причем стрелка направлена в сторону направления движения сигнала. Система в общем случае условно разделяется на две части:

1. ОУ – объект управления

2. УУ – управляющее устройство

Взаимодействие указанных частей системы представлено на рисунке 4.

Рис. 4. Схема взаимодействия частей системы.

Х1 – прямые неконтролируемые выходные параметры ОУ

Х2 – прямые контролируемые выходные параметры ОУ

Х3 – косвенные контролируемые выходные параметры ОУ



Выходные параметры системы могут подразделяться на исследуемые и неисследуемые, в свою очередь исследуемые параметры подразделяются на:

— контролируемые параметры,

— неконтролируемые параметры, контроль за которыми может быть затруднен в процессе производства, либо такие выходные параметры имеют значения, которыми в процессе управления системой можно пренебречь.

Нами будут изучаться контролируемые выходные параметры, подразделяющиеся на прямые и косвенные, так как именно от этих параметров зависит устойчивость и качество работы системы.

Прямые выходные параметры описывают непосредственное состояние системы в определенный промежуток времени, косвенные выходные параметры после их измерения могут способствовать более точному регулированию и настройке системы.

Входящие (заданные) параметры, поступающие в управляющее устройство, изменяются с течением времени под действием внешнего возмущения. Задачей автоматического управления является достижение поставленной цели, несмотря на внешнее возмущение, несмотря на меняющиеся параметры состояния системы, возникающие из-за взаимодействия системы с окружающей средой.

Объектами управления могут являться части машин и механизмов, собственно машины и механизмы, производственные линии, технологические процессы, предприятия.

Любой технологический процесс подразумевает под собой совокупность действий, выполняемых по определенным правилам и ограниченный различными критериями.

Процессом управления называется такой процесс действий, который по заданным заранее параметрам приводит к достижению цели.

Целью управления может являться поддержание какого-либо параметра в заданном режиме, т.е. когда контролируемый параметр Xвых = const. Также целью управления может являться изменение выходного параметра системы по заданной программе. В настоящее время программируемые комплексы производят сборку автомобилей, различные технологические операции в агрессивных средах, где непосредственное участие человека небезопасно.

Различают два основных принципа управления: принцип разомкнутого управления и принцип замкнутого управления. Синтез двух указанных принципов дает в результате комбинированное управление.

Принципиальные схемы систем управления могут быть электрическими, пневматическими, гидравлическими, механическими, кинематическими и т.д.

При рассмотрении любого звена системы мы сталкиваемся с рядом физических величин, которые воздействуют на данное звено и называются входными параметрами.

В простом случае звено имеет один входной параметр Xвх. и один выходной параметр Xвых., как изображено на рисунке 5а. В более сложных случаях звено может иметь несколько входных и несколько выходных параметров, причем их число не обязательно должно быть равно друг другу. На рисунке 5б входные параметры изображены, как Xвх1, Xвх2, Xвхm. На выходе данного звена, на рисунке 5б мы имеем выходные параметры Xвых1, Xвых2, Xвыхm, которые характеризуют процессы, протекающие в этом звене.



Рис. 5 Параметры звена системы.

а) звено с одним входным и одним выходным параметром

б) звено с множеством входных и выходных параметров



В обычном случае движение сигнала в звене происходит в одном направлении, т.е. входной параметр Xвх. влияет на выходной параметр Xвых., только в системах с обратной

связью выходной параметр Xвых. воздействует на входной параметр Xвх. Структурная схема системы с обратной связью представлена на рисунке 6. Под цифрой 1 на данном рисунке изображено звено, которое может являться сумматором при сложении сигналов, или сравнивающим устройством при вычитании сигналов.

В случае, показанном на рисунке 6, на объект управления (ОУ) поступает управляющий сигнал Xвх. , который после прохождения через объект управления принимает значение Xвых. Через обратную связь (ОС) сигнал Xос = Xвх – Xвых поступает на сумматор или сравнивающий элемент, после чего преображается в управляющий сигнал Xвх1, которым задается требуемый параметр управления.

Например, в рассматриваемых в настоящей книге ранее регуляторах Ползунова-Уатта, обратной связью являются рычаги, жестко связанные с заслонками подачи ресурса, которые при увеличении подачи ресурса (воды, пара) регулируют устойчивую работу системы (управляют системой).



Рис. 6. Схема системы с обратной связью.

ОУ – объект управления, ОС – обратная связь, 1 – сумматор или сравнивающий

элемент, Хвх, Хвх1, Хвых, Хос – входные и выходные параметры



Сумматор или сравнивающий элемент в указанных случаях отсутствуют, т. к. имеет место наличие жесткой обратной связи, а применение вышеуказанных элементов целесообразно при наличии электрических сигналов в управлении системой.

При применении разомкнутого принципа управления на управляющее устройство (УУ) подается входной сигнал X, представляющий собой задание для выполнения поставленной задачи.

Управляющее устройство преобразует входной сигнал X в выходной сигнал U, который в свою очередь подается на объект управления (ОУ). В результате воздействия на объект управления внешнего возмущения Z на выходе объекта управления образуется сигнал Y, который и будет являться решением поставленной задачи. Этот принцип управления является простым для технической реализации, в условиях, когда известны численные характеристики внешнего возмущения, но трудноприменимым, при меняющемся характере возмущения или при стохастическом изменении параметров возмущения.

Структурная схема системы с разомкнутым принципом управления показана на рисунке 7.



Рис. 7. Структурная схема системы с разомкнутым принципом управления



Принцип компенсации (принцип управления по возмущению) используется в случаях, когда необходимо учитывать характер возмущения при управлении объектом. Структурная схема системы с принципом управления по возмущению изображена на рисунке 8.

При применении принципа компенсации на управляющее устройство (УУ) подается входной сигнал Х, представляющий собой задание для выполнения поставленной задачи. Управляющее устройство преобразует входной сигнал Х в сигнал X1, который подается на корректор (К). Для учета величины параметров внешнего возмущения в структурную схему системы автоматического управления включено устройство, условно называемое — измеритель возмущения (И). Необходимым условием качественного функционирования рассматриваемой системы автоматического управления по принципу разомкнутого управления является наличие заранее известных физических характеристик внешнего возмущения.

Рис. 8. Схема системы с принципом управления по возмущению.

И – измеритель возмущения, К – корректор,

УУ – управляющее устройство, ОУ – объект управления



В процессе выполнения задачи управления производится замер параметров внешнего возмущения измерителем возмущения (И), сигнал с которого в тот же момент времени поступает на корректор, в результате чего корректором вырабатывается управляющий сигнал U, учитывающий внешнее возмущение. Далее сигнал U подается на вход объекта управления (ОУ). В результате данных операций на выходе объекта управления образуется сигнал Y, который и будет являться решением поставленной задачи. Для того, чтобы принцип компенсации был более эффективен, чем принцип разомкнутого управления необходимо иметь возможность измерения параметров внешнего возмущения, определения характера возмущения.

На основании вышесказанного можно подвести итог, что наиболее удобным в практическом применении является принцип обратной связи, называемый также принципом замкнутого управления, позволяющий учитывать любой характер воздействия внешнего возмущения при решении задачи управления.

Более полная структурная схема системы с принципом замкнутого управления изображена на рисунке 9.

Рис. 9. Схема системы с принципом замкнутого управления.

СЭ – сравнивающий элемент, УУ – управляющее устройство, ОУ – объект

управления



При применении принципа замкнутого управления входной сигнал Х, представляющий собой задание для выполнения поставленной задачи подается на один из входов сравнивающего элемента (СЭ). На другой вход сравнивающего элемента подается по обратной связи значение выходного параметра объекта управления Y. На выходе сравнивающего элемента мы имеем сигнал Х1, представляющий собою разность между сигналами Х и Y, называемый также ошибкой или отклонением между заданным и фактически полученным значением параметров. Управляющий сигнал U вырабатывается управляющим устройством на основании величины и знака отклонения Х1, после чего подается на вход объекта управления с учетом не только задания, но и состояния объекта управления, и величины параметров внешнего возмущения. Исходя из этого, принцип замкнутого управления является наиболее универсальным, несмотря на неопределенность объекта, характера внешнего возмущения и величины параметров возмущения. Примером такого принципа управления является автопилот, который удерживает курс самолета, высоту, скорость, горизонт, в зависимости от заданных параметров (пункта назначения, эшелона), независимо от влажности воздуха, плотности облаков, температуры, скорости и направления ветра и других факторов.





Как подготовить схематичное изображение для уведомления

Ввиду очередных изменений в земельном законодательстве появился новый документ, а точнее составляющая часть «Уведомления о планируемых строительстве или реконструкции объекта ИЖС или садового дома» — схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке (далее Схема). То есть с 1 марта 2019 года для всех садовых домов и индивидуальных жилых домов перед началом их строительства нужно БЫЛО подать вышеупомянутое уведомление. О нем в ссылке выше. Одним из пунктов в этом уведомлении является схема, на которой должен быть изображен ваш будущий дом с привязкой к земельному участку. Схему эту можно подготовить самостоятельно или привлечь специалистов (кадастровых инженеров). В этой статье расскажем подробно о том, как ее подготовить и когда ее можно сделать самостоятельно, а когда лучше заплатить и получить стопроцентный результат. Мы не преследуем цели склонить Вас заказать подготовку этой схемы в нашей компании. Просто даем пищу для размышлений- а уж решать Вам.⇓

Сразу хотим обратить внимание — уведомления для новостроек, равно как и схематические изображения к ним, с 19 декабря 2020 года в большинстве случаев отменили. Подробнее по ссылке выше.

Содержание

  1.  Кто может подготовить Схему, нюансы
  2. Что нам нужно, чтобы подготовить Вам схему
  3. Как выглядит схематичное изображение планируемого к строительству ОКС на ЗУ (образец)?
  4. Что должно быть отображено на Схеме?
  5. Нюансы подготовки схемы
  6. Стоимость подготовки Схемы нашими специалистами
  7. Оставить заявку

 Кто может подготовить Схему, нюансы

Сначала считаем необходимым сообщить, что «схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке»  это не что иное, как СПОЗУ (схема планировочной организации земельного участка), которая ранее была необходима для получения Разрешения на строительство. По вышеуказанной ссылке можно ознакомится с тем, что стало с разрешением и что нового придумали российские законотворцы. Что же касается Схемы- просто переименовали СПОЗУ и наконец-то дали официальные рекомендации по ее подготовке. Именно рекомендации, которые в итоге являют собой правила оформления Схемы. Если их не придерживаться- большая вероятность получить отказ.

Что касается основного вопроса- кто Схему чертит и можно ли ее сделать самостоятельно- ответ не столь однозначен. Подготовить схему может любое физическое или юридическое лицо. Никаких печатей и штампов лицензированных организаций там не требуется. Значит ее можно подготовить как самостоятельно, так обратиться к специалистам. Единственное- собственник участка должен оставить свой автограф.

Чисто технически, если ознакомиться с образцом схемы ниже, можно, поверив в свои силы, подготовить ее самостоятельно. Тем более, что можно чертить от руки не совсем вдаваясь в масштаб. Главное условие — чтобы все записи были читаемы и могли быть однозначно интерпретированы. Если обладаете навыками использования графических редакторов на ПК- вообще замечательно. Это сильно повышает шансы того, что не будет «придирок к оформлению» со стороны администрации. В принципе, если есть время и желание, данную Схему можно подготовить за несколько часов. Если необходимо подать электронно- отсканируйте ее и все готово! Но можно и предоставить это кадастровым инженерам.

Есть два нюанса, почему это стоить сделать. Первый- это простая и элементарная нехватка знаний, времени, навыков и желания чертить что-либо. Как ни странно- многие готовы заплатить небольшую сумму и не вдаваться в подробности того, с чем они сталкиваются  первый и последний раз в жизни. Второй, более важный нюанс- если вы уже приступили к строительству и только сейчас хотите подать «уведомление о начале строительства». Дом необходимо будет указать на Схеме точно в соответствии с фактической конфигурацией и местоположением на земельном участке. Если данные в Схеме будут отличаться более чем на 10% от данных в техническом плане (подается в МФЦ после окончания строительства), то в регистрации недвижимости впоследствии могут отказать. Поэтому, если Вы не можете достаточно точно определить местоположение Вашего дома на земельном участке- лучше предоставьте это специалистам. Тем более после окончательной постройки дома дополнительные измерения местоположения здания уже будут не нужны и Вы получите скидку на подготовку технического плана.

В итоге- можно сделать самостоятельно без особых усилий. Если нет возможности или хотите сделать наверняка- обратитесь к нам.

Что нам нужно, чтобы подготовить Вам схему

Если не решились самостоятельно бросаться в пучину разбирательств по поводу схемы — нужно передать нам некоторые сведения, чтобы можно было ее подготовить. А именно:

  • кадастровый номер земельного участка
  • скан или фотографию листов проекта с поэтажными планами
  • схему, начерченную от руки (как на картинке в начале статьи). Там указать размеры до ближайших границ участка от перпендикулярных углов здания, можно примерно, и местоположение дома (его ориентацию, относительно участка).

Все это нужно послать на почту.

Естественно, я сделаю не хуже!

73.64%

Нет, лучше сделает специалист!

20.93%

Кажется, не хочу в это влезать вообще!

5.43%

Проголосовало: 129

Как выглядит схематичное изображение планируемого к строительству ОКС на ЗУ (образец)?

Для начала нужно знать, что Схема утверждена приказом Минстроя России от 19.09.2018 № 591/пр). Пр- означает, что это только проект. Но, как известно, нет ничего более вечного, чем временное. Прошло уже много времени, а его так и не доработали и не перевели в статус действующего приказа. Так и остался по факту действующий проект.

Приказ не очень большой и почитать его можно, но не обязательно. Так как там много «воды» и рекомендуют указывать на чертеже слишком много ненужной информации. Если Вы ее не укажете- схему все равно примут. О том, что все же желательно там отобразить- ниже. Как уже говорилось- можно нарисовать от руки (главное- не карандашом) или с использованием компьютерного моделирования (для продвинутых юзеров). Суть схемы- описание местоположения будущих и существующих построек, их технико- экономические показатели, благоустройство и зонирование земельного участка.

Что должно быть отображено на Схеме?

Схематичное изображение будущей постройки может быть  выполнено не в масштабе, что упрощает выполнение чертежа. Он состоит из текстовой и графической части.

В графической части обязательно должны быть отображены границы (кадастровые) земельного участка, местоположение и будущая конфигурация здания с террасами и верандами, линейные размеры внешних стен по цоколю и линейные размеры от границ земельного участка до ближайших стен строения. Остальные постройки, колодцы, дорожки, подземные коммуникации и другие ландшафтные элементы можно указать по желанию. Естественно, это усложнит работу и сделает чертеж менее «читаемым». Иными словами- не нужно чертить лишнего.

В текстовой части должны быть используемые условные обозначения, графы для подписи собственника земельного участка и технико-экономические показатели будущего дома. К основным показателям относят:

  • площадь застройки- площадь будущего строения с верандами и террасами посчитанная на уровне цоколя. Не стоит относится слишком щепетильно к измерению и подсчету этой площади. Она несет больше информационный характер;
  • коэффициент застройки- отношение площади застройки к площади земельного участка
  • общая площадь здания- сумма площадей всех помещений, ограниченных стенами.
  • коэффициент плотности застройки- отношение общей площади здания к площади земельного участка
  • суммарная поэтажная площадь в габаритах наружных стен- непонятная характеристика. Однако это сумма всех помещений в надземных этажах с учетом даже незакрытых перегородками (открытые террасы, балконы и т.д) в габаритах внешних стен- то есть по наружным обмерам.
  • количество этажей-в данном случае имеется ввиду надземных
  • высота здания- от земли до самого высокого элемента здания.

Нюансы подготовки схемы

Анализируя множество ответов различных Администраций на подаваемые схематические изображения в составе уведомлений, можно сделать несколько выводов:

  1. Если чертеж сделан от руки, но аккуратно, и все характеристики здания на нем указаны, в большинстве случаев к нему претензий не возникает.
  2. Иногда могут затребовать дополнительную информацию, которая не включена в основной список отображаемого на схеме (выше). Достаточно просто добавить требуемый пункт. Например, материал стен, подключение к центральным сетям и т.д.
  3. Часто играются с понятиями «коэффициент плотности застройки» и «плотность застройки». Считаются они по- разному, и если не угадаете сразу, какой вариант устроит Администрацию, придется пересчитать.

Стоимость подготовки Схемы нашими специалистами

Если все же решились обратиться к нам- специалисты оперативно подготовят схематичное изображение вашей будущей постройки для подачи Уведомления. Соответственно для заполнения уведомления нужны будут некоторые начальные данные от Вас и контактный адрес электронной почты. Готовый документ мы перешлем на вашу почту и его останется только распечатать и подписать.

Стоимость подготовки схемы составляет 1500 р. Если мы подготавливаем Уведомление целиком, то 2000 р!

Цена за подготовку схемы

Оставить заявку

Наши соцсети:

Телефон: 8 (903) 253-35-84, Илья

ООО «Землемер» Для Вас!

Схематическая диаграмма

— полное руководство с бесплатными примерами

  • Что такое схематическая диаграмма?
  • История принципиальных схем
  • Цель и польза
  • Варианты использования схематических диаграмм
  • Различия между принципиальной схемой и принципиальной схемой
  • Различия между схематической диаграммой и графической диаграммой
  • Символы на схематических диаграммах
  • Что нужно сделать перед созданием принципиальной схемы
  • Как сделать схематическую диаграмму в EdrawMax
  • Примеры схематических диаграмм

Что такое схематическая диаграмма?

Схематическая диаграмма представляет собой визуальное представление плана проекта, подготовленного с использованием линий и общих значков, чтобы сделать чертеж чрезвычайно простым и понятным. Хотя принципиальные схемы обычно составляются для электрических и электронных проектов, они не ограничиваются этими областями и могут быть созданы для многих других отраслей, таких как строительство, химия, организационная работа и/или поток персонала и т. д.

Графическую иллюстрацию, которая используется для того, чтобы зрители поняли концепцию, план или любую другую инженерную или бизнес-диаграмму с меньшим количеством слов и большим количеством визуальных элементов, можно назвать схематической диаграммой . Обычно такой рисунок состоит из символов и линий, которые обозначают ключевые элементы и способ их соединения соответственно. Однако в некоторых случаях добавляют пару реалистичных компонентов, чтобы сделать изображение более проработанным и понятным. Эти типы диаграмм называются полусхемами.

Графическая диаграмма , которая отражает основу или приблизительную идею плана, который необходимо реализовать для подготовки полностью функционального объекта, обычно электронного устройства, называется схематической диаграммой . Поскольку термин «Схема» означает модель или набросок, любая иллюстрация, не содержащая мельчайших подробностей плана проекта, может считаться его схематической диаграммой.

История принципиальных схем

Идея схематических диаграмм возникла где-то в 1300 году нашей эры, когда была нарисована первая в мире географическая карта, известная сейчас как Атлас. Позже та же концепция использовалась для рисования карт звезд и созвездий.

Шло время, структура принципиальных схем видоизменялась, и где-то в 20 веке, оставив позади традиционный подход, современную иллюстрацию, родилась совершенно новая форма принципиальной схемы, используемая до сих пор. Эта новая визуальная диаграмма разрушила все барьеры, которые были ограничены геологическими картами или звездами, и больше сосредоточилась на инженерных иллюстрациях, таких как принципиальные схемы, строительные конструкции и т. д.

Цель и польза

Основная цель схематической диаграммы — дать обзор всего проекта с помощью простых значков и линий. Поскольку эти формы являются общими, даже неопытные инженеры могут легко прочитать схему и довести план до практической фазы.

Принимая во внимание области электротехники и электроники, преимущество рисования принципиальной схемы заключается в том, что она служит ориентиром для проектировщиков, которые несут ответственность за подготовку подробных принципиальных схем со всеми мелкими деталями, необходимыми для производства полностью функционального оборудования. Проще говоря, схематическая диаграмма значительно упрощает задачу дизайнеров/инженеров.

Почему используется схематическая диаграмма — преимущества и недостатки

Одним из самых больших преимуществ схематической диаграммы является то, что она дает четкое представление о концепции с помощью основных форм и линий. Когда схематическая диаграмма раздается, зрители могут легко понять, для чего она предназначена и как соединить ключевые элементы, чтобы вся система функционировала правильно.

Единственный недостаток принципиальной схемы заключается в том, что она не включает мельчайшие детали схемы или системы. Например, типичная принципиальная схема цепи может не содержать всех резисторов и/или конденсаторов, которые должны использоваться для производства электрического или электронного оборудования.

Варианты использования схематических диаграмм

В отличие от принципиальных схем схематическая диаграмма может использоваться в различных областях. Некоторые из наиболее распространенных отраслей, которые предпочитают схематические диаграммы для иллюстраций:

  • Электротехника и электроника

    • Принципиальные схемы тесно связаны с принципиальными схемами, которые инженеры-электрики рисуют для изображения своих проектов. Несмотря на то, что схематическая диаграмма не содержит каждый мельчайший компонент, иллюстрации достаточно, чтобы дать четкое представление о схеме и ее функциональности.

  • Химия

    • Многие инженеры-химики используют схематические диаграммы, чтобы проиллюстрировать, как химический продукт может быть образован в результате реакции, когда два или более соединений сближаются. Это помогает оценить результат, не тратя впустую физический материал и не подвергая риску человеческую жизнь.

  • Строительство и строительство

    • С помощью линий и символов инженеры-строители могут нарисовать детальную схематическую диаграмму, чтобы продемонстрировать идею здания, которое они собираются построить. Однако следует отметить, что принципиальная схема здания отличается от чертежа. В то время как первый состоит из всех основных объектов, которые может иметь конструкция, последний показывает каждый элемент, который необходимо установить, чтобы получить законченное и готовое к заселению помещение.

  • Бизнес и организация

    • Хорошо нарисованная схематическая диаграмма даже полезна для иллюстрации организационной структуры и того, как работает бизнес-процесс. Поскольку каждая бизнес-модель функционирует по-разному, схематическая диаграмма показывает, как все отделы компании связаны и работают вместе друг с другом.

Различия между принципиальной схемой и принципиальной схемой

Люди могут быть сбиты с толку различиями между принципиальной схемой и принципиальной схемой. Некоторые из ключевых различий между принципиальной схемой и принципиальной схемой перечислены в следующей таблице:

Схематическая диаграмма Принципиальная электрическая схема
Используется в различных отраслях промышленности, в том числе, но не ограничиваясь электротехникой, зданиями, сооружениями, химией и др. Используется только для иллюстрации того, как должна быть подготовлена ​​электронная или электрическая цепь.
Состоит из отраслевых линий и символов, иллюстрирующих идею или концепцию. Состоит только из символов, используемых в электронной и электротехнической промышленности.
Не включает иконки реальных элементов. Использование значков, представляющих реалистичные компоненты, является обязательным, чтобы сделать диаграмму понятной.
Не включает все детали. Мелкие детали опущены. Детален по своей природе и включает в себя символы даже мельчайших компонентов.

Разница между схематической диаграммой и графической диаграммой

Здесь мы также представим различия между схематическими диаграммами и графическими диаграммами, которые различаются во многих деталях.

ПРИНЦИПАЛЬНАЯ СХЕМА НАГЛЯДНАЯ ДИАГРАММА
ОПРЕДЕЛЕНИЕ Схематическая диаграмма используется для представления элементов системы с помощью символических или абстрактных символов вместо изображений. Почти все нерелевантные данные выделены на схематической диаграмме. Среди всех диаграмм иллюстративная является самой простой. Они используют изображения или эскизы для представления компонентов на диаграмме.
КОМПОНЕНТЫ Компоненты, представленные на диаграмме, представлены специальными символами. Для простоты представлены либо изображения, либо эскизы компонентов. Из-за этого на этих диаграммах есть реалистичный штрих.
ИСПОЛЬЗОВАНИЕ Используется для создания электронной карты. Эта карта также может быть преобразована в плату. Они также используются для формирования печатной платы. Он используется для создания системы или модификации уже существующей. Он используется для отображения уже существующей системы на уровне 2D с помощью изображений или эскизов. Он используется для понимания системы в более простых терминах. Его нельзя использовать для создания системы или ее модификации.
ДЕТАЛИ ВКЛЮЧАЮТ Схематическая диаграмма избегает ненужных данных и использует символы, сводя детали к минимуму. Использование рисунков и эскизов обеспечивает правильную детализацию диаграммы.
ПОЛЬЗОВАТЕЛЕЙ Они используются химиками, инженерами-электриками, экспертами по электронике и т. Д. Все области, в которых они используются, являются профессиональными; это потому, что необходимо правильно понимать символы, используемые в схематической диаграмме. В качестве примера можно взять печатную плату, и эксперт по электронике использует принципиальную схему для создания основы печатной платы, используемой для изготовления микросхем и микроконтроллеров. Поскольку они просты и используют изображения для изображения компонентов, их могут использовать и простые мастера на все руки. Даже простые домовладельцы могут идентифицировать компоненты. Изображения и провода, представленные на схеме, помогают им понять систему в более простых терминах.

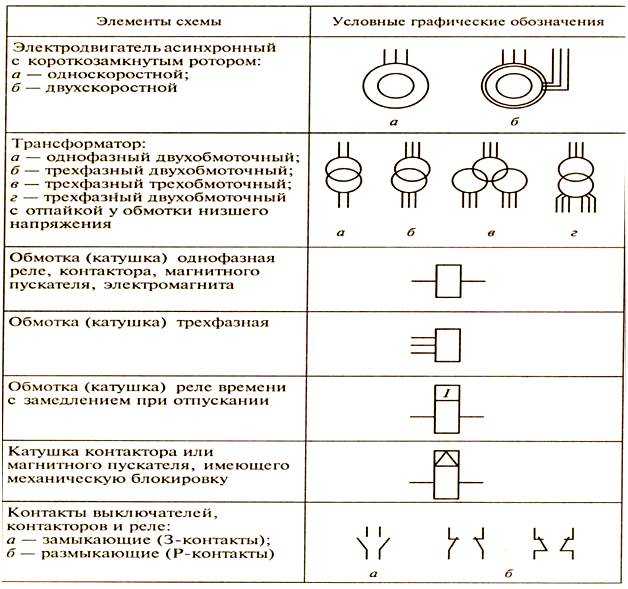

Символы на схематических диаграммах

Как упоминалось ранее, схематическая диаграмма готовится с использованием основных линий и стандартных значков, которые представляют основные объекты оборудования, которое необходимо подготовить. Тем не менее, некоторые из наиболее распространенных символов, которые используются в схематических диаграммах:

Что нужно сделать перед созданием принципиальной схемы

Несмотря на то, что создать схематическую диаграмму просто, так как на иллюстрации не используются сложные значки и символы, есть несколько вещей, которые вы должны иметь в виду при подготовке такой диаграммы. Эти элементы включают в себя:

  • Грубая информация о выходе

    • Взяв в качестве примера принципиальную схему, при подготовке принципиальной схемы обязательно иметь приблизительное представление, желательно написанное на листе бумаги, о том, что вы планируете изготовить. Это даст вашему процессу творчества путь к тому, в каком направлении вы должны начать работать.

  • Список компонентов

    • Несмотря на то, что принципиальная диаграмма не содержит всех второстепенных деталей чертежа, важно иметь список всех компонентов, необходимых для изготовления устройства, для которого готовится схема. Это позволяет получить четкое представление о том, какие объекты необходимо добавить на иллюстрацию, а какие можно исключить для следующей подробной версии чертежа.

  • Приложение для ПК

    • Хотя вы можете нарисовать схематическую диаграмму вручную на листе бумаги, было бы неплохо использовать эффективную компьютерную программу, такую ​​как EdrawMax от Wondershare. Wondershare EdrawMax не только ускоряет процесс создания диаграмм, но также помогает разработать дизайн, состоящий из правильных символов, доступ к которым можно получить из встроенных библиотек инструмента построения диаграмм.

Как сделать схематическую диаграмму в EdrawMax

Wondershare EdrawMax предназначен для создания диаграмм и векторных иллюстраций. Программное обеспечение может быть установлено на компьютерах с Windows, Linux, Mac и Chromebook и содержит несколько категорий различных отраслевых типов, шаблоны для каждого домена и несколько встроенных библиотек, которые содержат почти все соответствующие формы и значки для создания лучшие фото для ваших проектов.

Работает на следующих типах электрических чертежей:

EdrawMax довольно прост для разработки базовой электрической схемы, схемы и логической схемы, промышленных систем управления, схемы технологического процесса, схемы процесса и прибора и схемы системы.

Вы можете узнать, как создать принципиальную диаграмму в EdrawMax, следуя приведенным ниже инструкциям:

Примечание. Принципиальная схема используется здесь для демонстрации.

Шаг 1. Выберите связанный шаблон

Запустите Wondershare EdrawMax на своем компьютере (здесь компьютер с Windows 10), убедитесь, что на панели навигации слева выбрано «Создать», нажмите, чтобы выбрать «Электротехника» в центральной панели, и нажмите «Основные электрические схемы» (используется здесь) или «Схемы и логика» в верхний ряд правого окна. В нижней части щелкните, чтобы выбрать шаблон, тесно связанный с проектом, для которого вы хотите подготовить схематическое представление.

Шаг 2. Настройка схемы

Перетащите фигуры, представленные в библиотеках слева, на холст, чтобы настроить иллюстрацию по мере необходимости. Вы можете дважды щелкнуть любой из элементов, чтобы добавить/изменить его заголовок. Панель справа позволяет форматировать фигуры, добавлять к ним цвета и вносить множество других косметических изменений, чтобы рисунок выглядел привлекательно и профессионально.

Шаг 3. Сохраните иллюстрацию и экспортируйте

Нажмите кнопку «Сохранить» на панели быстрого доступа в верхнем левом углу интерфейса. Чтобы экспортировать схему, нажмите кнопку «Дополнительно» на значке «Экспорт», выберите предпочтительный формат из списка, который появится рядом, и следуйте инструкциям на экране.

Советы по созданию схематических диаграмм

Несколько важных советов, предложенных некоторыми опытными профессионалами, чтобы сделать эффективную и привлекательную схематическую диаграмму, перечислены ниже:

  • Избегайте использования очень сложных фигур и значков. Помните, что схематическая диаграмма рисуется с использованием общих символов и линий.
  • Не добавляйте второстепенные компоненты. Схематическая диаграмма предназначена просто для того, чтобы дать обзор плана, и она отличается от подробной принципиальной схемы.
  • Рассмотрите возможность использования стрелок для отображения данных/текущего потока в проекте.
  • Рассмотрите возможность добавления кратких описаний везде, где это необходимо.
  • Используйте эффективную программу для ПК, чтобы подготовить принципиальную схему, чтобы создать профессиональную иллюстрацию и избежать ошибок, связанных с человеческим фактором.

Примеры схематических диаграмм

Пример 1:

Изображение является примером простой схемы. Линии на фотографии представляют собой шины, соединяющие логические вентили. Вы можете заметить, что символы логических элементов также не слишком сложны. Это делает всю иллюстрацию простой для понимания, что позволяет инженерам сравнительно быстрее прогнозировать результат.

Пример 2:

Пример изображения, приведенный выше, состоит из часто используемых символов резисторов, интегральных схем и логических элементов. Связь между элементами изображается с помощью линий, обычно называемых на принципиальных схемах шинами. Переключатель, подключенный к кабелю в верхней части схемы, представляет собой систему управления, из которой цепь может быть активирована и деактивирована.

Дополнительные шаблоны схематических диаграмм

Наше программное обеспечение для схематических диаграмм включает в себя несколько хорошо отформатированных шаблонов, чтобы пользователи могли начать работу как можно быстрее. Щелкните один из следующих шаблонов схематического представления и настройте все в соответствии со своими потребностями.

Нижняя линия

Хотя схемы тесно связаны с иллюстрациями схем и нарисованы для них, они не ограничиваются только электротехнической и электронной промышленностью. На самом деле принципиальная схема может быть построена и для зданий и сооружений, и для организаций, и для химии. Хотя вы можете создать принципиальную диаграмму вручную на листе бумаги, было бы разумно использовать эффективное компьютерное программное обеспечение, такое как 9. 0035 EdrawMax , который не только экономит ваше время, но и дает вам доступ к признанным во всем мире правильно нарисованным символам из встроенных библиотек форм.

Еще по теме

Электрическая схема

Принципиальная электрическая схема

Схема системы

Схемы интегральных схем

Промышленные системы управления

Диаграмма процесса

Схематические диаграммы — определение, примеры и преимущества/использование

Схематическая диаграмма — это графическое представление процесса или структуры. Основные части помечены текстом, чтобы показать их функцию или отношение к другим частям, обычно без учета физической формы.

Схематический чертеж — это относительно простой чертеж низкого уровня, который используется для проектирования и документирования.

Чертежи-схемы обычно используются в электротехнике и машиностроении, бизнесе, химии, телекоммуникациях и разработке программного обеспечения.

На что следует обратить внимание перед построением схемы

• Приблизительные выходные данные
• Необходимые детали
• Тип диаграммы
• Тип приложения, которое вы будете использовать
• Как будет использоваться схема
• Символы required

 Грубая информация о выводе

Вам необходимо знать вывод, чтобы создать точное и эффективное графическое представление любого продукта или процесса. Поймите, каким должен быть конец с самого начала, чтобы проложить четкий путь.

Например, если вы разрабатываете электрическую карту, вы должны знать, что на выходе получается полная схема. Символы электрической схемы и путь электрона должны привести к желаемому результату.

Если вы разрабатываете алгоритм, вы должны знать, что это будет набор инструкций по выполнению задачи. В обоих случаях это поможет вам нарисовать свой дизайн более точно и разумно.

Сколько деталей требуется?

Вам нужно знать, какую схему вы разрабатываете. То есть заказчику потребуется макет для всех функциональных компонентов или только для некоторых? Будут ли мелкие детали, которые должны соединяться, чтобы работа работала правильно?

Должны ли эти мелкие детали оставаться на месте в случае чрезвычайной ситуации? Если это так, вы должны пометить их, чтобы клиент мог быстро и точно увидеть, сколько места необходимо для добавления или удаления какой-либо части.

Например, если вы разрабатываете план электрического устройства, вам необходимо знать конкретные требования к напряжению и силе тока для каждого PowerPoint. Простая схема не изменит и не повредит компоненты. Однако, если вы не пометите детали как таковые, они могут случайно столкнуться с проблемами, для которых они не предназначены.

Что это за схематическая диаграмма?

Для разных диаграмм требуются различные типы символов и меток. Некоторые должны быть напечатаны под определенным углом, чтобы их смысл был понятен.

Например, если вы разрабатываете электрическую схему для электрического устройства, вам необходимо представить цепь в одном направлении. Если вы повернете PPT на 90 градусов к тому, чем он должен быть, он станет непонятным и, возможно, неэффективным.

Если вы разрабатываете план алгоритма, обычно требуются горизонтальные PPT.

Тип приложения, которое вы будете использовать

Большинство схематических диаграмм в основном рисуются с использованием компьютерных программ. Например, если вы разрабатываете план электрического устройства, вам придется использовать программное обеспечение, позволяющее пользователю рисовать качественную графику.

Как будет использоваться диаграмма?

Определив, насколько сложна схематическая диаграмма и какой тип символа требуется, подумайте, как он будет использоваться при рисовании.

Например, если вы разрабатываете принципиальную схему электрического устройства, вам необходимо учитывать ее масштаб. Если вы нарисуете дизайн в размере 1/10 или в десять раз больше, чем реальный размер, то после завершения продукт не будет работать должным образом. Хорошее эмпирическое правило — убедитесь, что размер PPT составляет примерно половину его реального размера.

Какие символы необходимы?

Если вы не уверены, какие символы следует использовать на принципиальной схеме, вы можете выполнить поиск в Интернете или в коллекции PPT по электротехнике. Однако будьте осторожны при использовании этих источников для разработки.

Большинство из них предназначены для использования профессионалами, имеющими опыт проектирования PPT. Непрофессионалы могут случайно использовать неправильный символ.

Примеры принципиальных схем

Наиболее распространенные примеры принципиальных диаграмм:

Электрические схемы/схемы подключения

Инженеры-электрики используют эти электрические схемы для проектирования, тестирования и производства электронных устройств.

Электрические принципиальные схемы часто называют схемами или принципиальными схемами, которые показывают, как работает простая схема.

Пневматические схемы

Пневматические принципиальные схемы, также называемые схемами пневматических цепей, показывают, как течет сжатый воздух или другая среда.

Эти диаграммы обычно используются в промышленных приложениях пневматических компонентов, таких как распределительный щит.

Блок-схема программного обеспечения

Диаграммы программного обеспечения показывают пошаговое выполнение части компьютерного программного обеспечения. Они в основном используются для управления интерфейсом и потоком исходного кода программы.

Эти схематические диаграммы, также известные как блок-схемы или псевдокоды, очень полезны при разработке программного обеспечения. Это потому, что они обеспечивают простой способ визуализации потока выполнения.

Основные структурные схемы, используемые инженерами-механиками

Схемы машиностроения используются для простого схематического представления компонентов.

Механическая принципиальная диаграмма показывает отношения между частями в системе, а не физический вид компонентов.

Химические схематические диаграммы

Инженеры-химики используют схематические диаграммы для представления химических реакций или других процессов.

Схемы, которые показывают, как компоненты взаимодействуют в системе и направление потока энергии через систему, называются диаграммами процессов.

Бизнес-схемы

Бизнес-эксперты используют схематические диаграммы для отображения различных частей определенных бизнес-процессов. Например, менеджеры по маркетингу используют бизнес-схемы для отображения процесса вывода продуктов на рынок.

Руководители проектов также используют диаграммы процессов для отслеживания задач, ресурсов и зависимостей между задачами в рамках проекта.

Полезные советы по составлению точных схематических диаграмм

  • При необходимости включите краткие описания.
  • Используйте простые линии и общие символы для облегчения интерпретации. Использование сложных значков и форм превзойдет логику наличия этих диаграмм.
  • Используйте стрелки при указании текущего потока или потока данных
  • Перечислите символы диаграммы в конце каждой принципиальной схемы и не забудьте подписать все основные и основные компоненты
  • Добавляйте только основные компоненты технологического оборудования и делайте это просто . Остальные элементы оставьте для детальных планов.
  • Убедитесь, что у вас есть правильный масштаб PPT, чтобы сделать соответствующий дизайн, который будет служить намеченной цели.

Преимущества/применение схематических диаграмм

Ниже приведены некоторые преимущества/применения схематических диаграмм:

  • Принципиальные схемы можно использовать для проектирования, тестирования и производства механических компонентов.
  • Они часто используются при разработке программного обеспечения, поскольку позволяют легко визуализировать ход выполнения.
  • Электрические принципиальные схемы показывают, как работает простая электронная схема, и помогают в обслуживании электронного оборудования
  • Их можно использовать для проектирования и документирования артефактов.
  • Это низкоуровневые, относительно простые чертежи, которые позволяют легко понять, как работает простая машина.
  • Они показывают взаимосвязь между частями системы, а не физический вид компонентов.
