схема разводки провода и розеток

Кухня / Ремонт / Электрика

Основные нагрузки в сети от электрического тока приходятся на кухню. Ведь именно в этой комнате устанавливаются мощные бытовые приборы: посудомоечная машина, электрическая варочная панель с духовкой, электрический чайник, микроволновка и прочие. Поэтому, проводя расчёт электропроводки, нужно уделить внимание правильному выбору проводов и розеток. Не надо забывать, что проводка на кухне должна производиться по стандартной схеме с учётом распределения шлейфов под каждый электрический прибор.

Подготовка к работе

В новостройках строители учитывают необходимости потребителей, зная об использовании бытовых приборов в современных кухнях. Поэтому расчёт проводов и правильный выбор розеток – это требование электромонтажных работ.

Всё обстоит иначе, если работы проводятся в зданиях старой постройки. Поэтому нужно подготовиться к монтажу электропроводки, учитывая следующие действия:

Проверяется действующая проводка. На случай если сечения проводов будут достаточными, чтобы справиться с токовыми нагрузками.
Определяется мощность всех бытовых приборов, использующихся на кухне. Этот показатель обычно указывается в паспорте изделия. Суммируются все значения для получения общей характеристики, на основе которой в дальнейшем выбираются провода.
Делается подборка розеток, исходя из мощности подключаемых приборов, и правильно подбирается сечение проводов (кабелей).
Создаётся схема разводки проводов с учётом собственных условий расположения бытовых приборов.

Сначала надо определиться, сколько фаз входит в квартиру: одна или три. Для этого открывается распределительный щиток и смотрится, сколько проводов входит в квартиру. Если два, значит, сеть однофазная (провод фазы и провод нуля), четыре – трёхфазная (три кабеля фазных, один нулевой).

Редко в старых домах встречаются схемы с заземлением, но если таковые есть, то при входе добавляется ещё один провод меньшего сечения. Надо сразу обозначить, что современные бытовые приборы эксплуатировать без заземляющего контура нельзя. Поэтому в схеме электропроводки такой момент придётся учитывать. И последнее – определяется сечение каждого кабеля, подводящего к розеткам на кухне.

Общая нагрузка на провода от использования бытовых приборов одновременно может достигать 10 кВт, а значит, придётся устанавливать медные кабели сечением 4 мм² от распределительного щитка до кухни, и 2,5 мм² на каждую разводку до розеток от распаячных коробок. Если в квартиру входит трёхфазная сеть, то, распределив приборы равномерно по трём фазам, можно добиться снижения сечения кабелей. К тому же трёхфазная сеть даёт возможность правильно раскидать нагрузку, уменьшив её на каждый участок до минимума.

Подбор проводов и розеток

В первую очередь подбирается электрический кабель, соединяющий распределительный щит и входную распределительную коробку на кухне.

Обратите внимание, что мощные электрические приборы, например, варочная плита или посудомоечная машина, должны соединяться с распределительным щитом отдельными проводами с установкой в щитке отдельного автоматического выключателя и прибора УЗО.

Таким образом, из суммарно полученной мощности всей бытовой техники надо отнять мощность этих приборов, и из такого расчёта подбирать сечение электрического провода. Выбор производится по таблице на фото ниже. Обращайте внимание на расчётную мощность. Для однофазной сети — это третий столбец, для трехфазной — пятый.

Для маломощных бытовых приборов устанавливаются розетки на 16А, для мощных на 32А. Обратите внимание на заземляющий контакт, есть он в конструкции розетки или нет. Стоит остановиться на выборе с заземлением. Каждый прибор рекомендуется монтировать на одну розетку с подводом отдельного кабеля. Если производится монтаж сдвоенной розетки или целого блока, то учитывайте, сколько приборов к нему будут подключаться. Старайтесь к таким конструкциям подключать маломощную технику.

Других требований к выключателям на кухне в плане технического оснащения нет. Обратите внимание на дизайн и на поверхности. Что касается последнего, то не выбирайте выключатели с рельефными плоскостями, на которых быстро собирается грязь.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Монтажный процесс

Пошаговая инструкция монтажа электропроводки в кухне – это несколько видов работ, которые связаны между собой последовательностью проводимых операций. При этом нужно учитывать, что все электрические шлейфы проводятся только точно по горизонтали или вертикали, что заранее обозначается в схеме. Поэтому для работы потребуются два измерительных инструмента: отвес и строительный уровень.

В первую очередь на стену наносится схема разводки. Наносить можно карандашом или маркером.
По нанесённым линиям делаются неглубокие штробы.
В обозначенных на схеме местах делаются отверстия под посадку розеток, выключателей и распределительных коробок. Углубления делаются дрелью (перфоратором) с насадкой в виде коронки.
В штробы укладываются провода и устанавливаются распредкоробки.
Штробы замазываются штукатурными или шпаклёвочными растворами.
Производится установка розеток и выключателей света.

На этом работы внутри кухни заканчиваются. Остаётся провести подключение основного кабеля в распределительном щитке. Обязательно устанавливается защита в виде автомата, который подбирается из расчёта токовой нагрузки на каждый участок, и устройство защитного отключения. Первый среагирует на перегруз, второй на короткое замыкание. Теперь надо включить автоматы и проверить, все ли розетки и светильники на кухне работают, не шумит ли проводка, не искрит ли она в распределительных коробках. Если все работает исправно, значит, монтаж электропроводки проведён правильно.

Как видите, ничего сложного нет. Поэтому электромонтажный процесс на кухне многие проводят самостоятельно с учётом рекомендаций опытных электриков. К тому же принимаются во внимание и требования, касающиеся расположения проводов, розеток и выключателей.

Полезные советы

Устанавливать выключатель лучше на стене при входе на расстоянии 20-30 сантиметров от дверного проёма. Высота установки определяется удобством пользования.
Высота установки розеток определяется с учётом расположения бытовых приборов, которые к ним будут подключаться. Например, на фартуке располагаются розеточные модели для подключения чайника, кофемолки, микроволновки и прочих. Выше фартука для вытяжки. Ниже столешницы для варочной плиты, посудомоечной машины, но не ниже 20 сантиметров от напольного основания. Отдельная розетка выводится по месту установки холодильника.
Запрещается прокладывать в кухне открытую проводку, в силу того, что в таком помещении присутствуют перепады влажности и температуры, которые негативно скажутся на проводах.
Устанавливается розетку от воды нужно как можно дальше. Около раковины их монтировать нельзя.
Не подключайте бытовые приборы через удлинитель. Переноска – не лучший элемент подключения.
Соединение кабелей в распределительных коробках проводится не скрутками, а с использованием клеммных устройств. Это более надёжный вариант соединения электрических участков.
Проводя штробление стен, учитывают расстояния от пола и потолка. Оно не должно быть меньше 10 и больше 20 сантиметров. Штробы делаются или вертикально, или горизонтально. Никаких кривых или косых линий на стенах.
Схему, которая была начерчена на бумаге, надо сохранить. Это своеобразный паспорт электрической разводки. Она может пригодиться при проведении следующего ремонта или, если понадобиться повесить на стену предметы мебели или дизайнерские элементы.
Прокладывать открытым способом проводку по водопроводной или газовой трубе запрещено, в независимости, пластиковая эта труба или металлическая.

Заключение по теме

Правильно поместить розетки под бытовые приборы – основное требование электрической разводки на кухне. Поэтому сначала определяются места расположения бытовой техники в независимости, будет ли она стоять, как отдельный элемент кухни, или встраиваться в мебель. И на основе этого определяются места расположения розеток. Если эти две позиции скомпонуете, то и сама схема сложится правильно. Остальное – дело рук и техники.

схема распределения и этапы монтажа

Кухня в современных квартирах является самым загруженным участком электросети. Это обусловлено использованием большого количества разнообразной бытовой техники. Поэтому разводка электрики на кухне должна выполняться в строгом соответствии с действующей или планируемой нагрузкой.

Содержание

Нюансы распределения электричества на кухне
Подготовительные работы
- Определение состояния действующей проводки
- Расчет общей мощности кухонной техники
- Требуемые комплектующие и инструменты
- Подбор сечения кабеля
- Формирование схемы электросети
Процесс укладки проводки
- Монтаж и комплектация электрощита элементами защиты
- Способы прокладки кабельных линий
- Установка розеток и выключателей

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

Подключение кухонного оборудования

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

16 А — для подключения маломощных приборов;
32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

штроборез — в случае монтажа скрытой электросети;
перфоратор;
паяльник;
указатель напряжения до 1000 Вольт;
пассатижи;
комплект отверток с плоским и крестовым жалом;
молоток.

Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеля

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

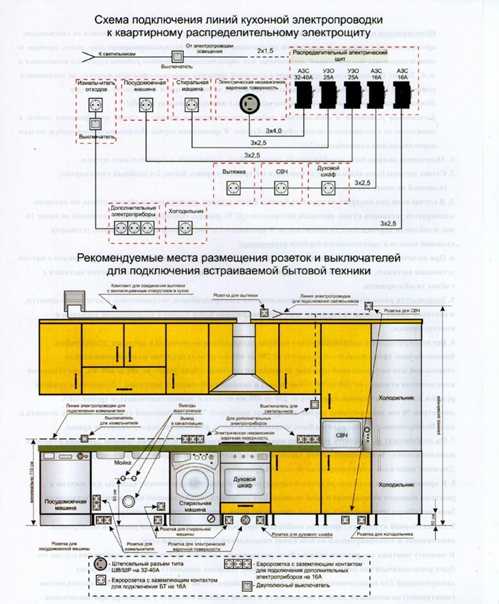

Схема проводки для подключения бытовой техники

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
Осуществляется монтаж распределительных коробок, выключателей и розеток.
Производится установка электрощита и защитных элементов.
Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

В щите рекомендуется смонтировать вводное устройство защитного отключения, номинал которого соответствует общей расчетной нагрузке. От УЗО отдельными линиями подать питание на розетки, освещение и единичные приборы с большой мощностью. При этом для каждой из линии использовать защитный автомат с расчетным номиналом.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

открытая прокладка кабельной линии;
скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

вся конструкция находится на виду, что сопровождается порчей эстетического вида;
повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

После монтажа электрической сети следует проверить ее работоспособность, и только потом приступать к окончательной заделке мест укладки проводов.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

высокая безопасность;
длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

большие трудозатраты при монтаже;
сложность поиска поврежденного участка;
проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
При формировании соединений следует избегать образования провиса кабеля.
Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

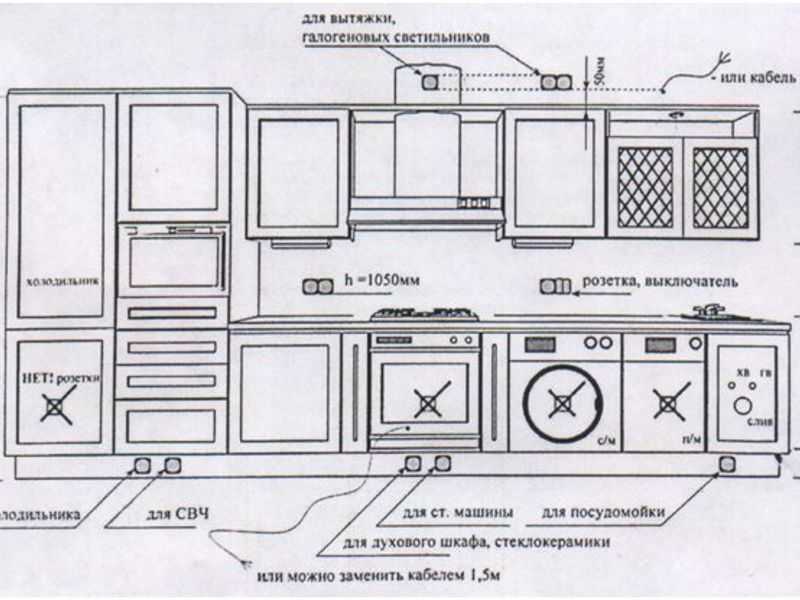

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Требования к электрической цепи для кухонь

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.

01
07
Контур холодильника
Инти Сент-Клер / Фотодиск / Getty Images
Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.
Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.
02
из 07
Цепь диапазона
Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.
Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом. Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.
В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера — 40 ампер или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.
На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.
03
из 07
Контур посудомоечной машины
При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к цепи на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.
Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.
Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.
Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.
04
07
Цепь утилизации мусора
Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.
В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.
05
из 07
Контур микроволновой печи
Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.
Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.
Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Тем не менее, микроволны способствуют фантомным нагрузкам, поэтому вы можете подумать об отключении их от сети, когда они не используются.
06
из 07
Цепи малых бытовых приборов
На столешнице вам потребуются две выделенные цепи на 20 А, 120/125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т. д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.
Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.
Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.
07
из 07
Цепь освещения
Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120/125 В.
Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.
В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.
9 лучших вариантов освещения под шкафами 2022 года

Кухонная электропроводка в старых домах

В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях

Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Ни в коем случае нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается штепсельными розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех 15-амперных или 20-амперных цепей , даже тех, которые обслуживают только проводные устройства. . Единственный способ убедиться в этом — проконсультироваться с местными властями, прежде чем выполнять какие-либо работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда электросхема выполняется дома. Профессиональный электрик может быть обязан добавить некоторую форму защиты AFCI при работе с кухонной цепью, даже для такой простой работы, как замена одной розетки.

Вот список необходимых электрических цепей при строительстве новой кухни или капитальном ремонте.

Как разработать схему электропроводки кухни

При планировании новой планировки кухни или ремонта мы рекомендуем сначала разработать схему электропроводки кухни. Это может показаться едва ли заслуживающим внимания, но ваша проводка будет определять уровень эффективности и функциональности вашей кухни. Сантехника и электропроводка — это две вещи, которые вам нужно сделать правильно.

Ваша кухонная проводка может повлиять на то, какими приборами вы можете управлять, а также на любые потенциальные новые осветительные установки. Удобство и полезность вашей кухни являются частью вашей повседневной жизни. Ваша проводка может стать настоящей головной болью в ближайшем или отдаленном будущем, если ее неправильно спланировать и установить.

Для тех, кто не знаком с этой темой, электропроводка на вашей кухне состоит из различных цепей. Эти цепи спроектированы и установлены для выполнения различных электрических функций и удовлетворения этих конкретных требований.

Например, ваши основные приборы потребляют много электроэнергии, а для освещения требуется меньше. Чтобы обеспечить стабильность и иметь организованную электрическую систему, необходимо составить правильную схему.

Почему важна электрическая схема?

Проводите электропроводку на кухне с учетом вашего грандиозного плана. Подумайте, какую технику вы хотите видеть на своей кухне. И что важно, имейте в виду, какие еще устройства вы, возможно, захотите установить в будущем. Обязательно запланируйте дополнительные электрические розетки выше и ниже по всей кухне.

Помните, что некоторые розетки должны быть легко доступны для работы с некоторыми кухонными приборами. Разместите эти точки питания в тех местах вашей кухни, которые удобно использовать для регулярного использования. И имейте в виду, что в будущем могут появиться дополнительные устройства, которые вы захотите использовать.

Кухонные схемы электропроводки абсолютно необходимы для монтажа электропроводки. Обычно план составляет электрик, и он вносит неоценимый вклад в размещение и функциональность.

Важным шагом является консультация с лицензированным электриком или инженером-электриком. Это эксперты, которые могут помочь вам выбрать правильный путь для безопасной оптимизации вашего окружения. И ваша идеальная кухня должна соответствовать национальным электротехническим нормам и стандартам.

Однако разумно принимать активное участие в планировании электропроводки на кухне. Сделав это, вы сможете настроить свой план электропроводки так, чтобы он был максимально полезен для вашей семьи.

Как составить электрическую схему вашей кухни

Начните с плана или макета вашей кухни. На макете обязательно добавьте все свои основные приборы и то, где вы хотите их разместить на кухне. Электропроводка проходит вдоль стен, поэтому все цепи на схеме будут начинаться от стен.

Вам потребуются специальные схемы для некоторых приборов с указанием напряжения и силы тока для каждого из них, указанных на схеме. Кроме того, на кухонных схемах используются некоторые стандартные символы, поэтому обязательно используйте их, когда это применимо, чтобы избежать возможной путаницы. Если вам нужна дополнительная информация и вы хотите углубиться в нее, в Интернете есть множество легкодоступных источников.

Что такое хоум-раны?

Таким образом, большинство кухонь используют два «хоумрана». «Хоумран» — это, по сути, одна цепь с тремя-четырьмя точками питания. Они будут работать для мелких приборов и других небольших электрических коммунальных услуг.

С их помощью вы можете добавить набор из 3–4 розеток по обеим сторонам комнаты. Вы делаете это, размещая два хоум-рана вдоль стен там, где считаете нужным. Если вы размещаете эти точки питания рядом с кухонной раковиной или в любом месте, подверженном воздействию воды, обязательным стандартом NEC является использование для этих точек доступа как AFCI, так и GFCI.

Освещение обычно находится в панелях для групп источников света, в зависимости от предпочтений. На вашей кухне может быть несколько панелей или точек питания. Однако имейте в виду, что для низковольтного аварийного освещения требуются панели, отличные от других.

Обязательно обратитесь к некоторым примерам схем в Интернете или проконсультируйтесь с электриком, чтобы помочь вам начать работу. Схему кухни составить сложно. Но с правильной информацией и советами вы можете быть более уверены в своем макете.

О чем следует помнить при проектировании электропроводки:

Национальные электротехнические нормы и стандарты

Национальные электротехнические нормы и правила — это общие стандарты и правила электромонтажа, которым необходимо следовать при прокладке электропроводки в вашем доме. Национальное агентство противопожарной защиты устанавливает эти стандарты и предоставляет рекомендации по применению этих методов для большинства домохозяйств. Однако в зависимости от критериев, установленных вашими местными властями, некоторые из этих правил могут измениться.

Защита GFCI и AFCI — это два критерия, которые в настоящее время являются обязательными для домашней проводки. GFCI предотвращает поражение электрическим током в доме, особенно с точками питания рядом с водой.

Прерыватели цепи замыкания на землю (GFCI) определяют разницу между количеством электричества, поступающего в цепь, и количеством электричества, которое уходит. Когда происходит изменение потока электричества, опасность поражения электрическим током становится опасной. GFCI улавливает это изменение и немедленно отключает питание.

Прерыватели цепи дугового замыкания (AFCI) — это устройства, которые обнаруживают любое искрообразование или искрение, когда электричество скачет между неисправными проводными соединениями. Всякий раз, когда это происходит, существует риск электрического возгорания. AFCI предотвращают это, отключая текущий поток в таких ситуациях.

Другие национальные электротехнические нормы (NEC) и стандарты определяют количество цепей и методы, разрешенные для проведения электрических токов в домашнем хозяйстве. Еще одно требование касается регулировки емкости в зависимости от температуры и воздействия различных факторов.

Вы должны учитывать эти характеристики при разработке схемы электропроводки, так как они могут определить, какие цепи проходят где.

Планировка вашей кухни

При разработке электрической схемы кухни учитывайте общий план кухни. Насколько близко розетки к раковине? Как вы будете размещать свою технику на столешнице?

Также важно учитывать расположение различных типов освещения, которые вам могут понадобиться. Но имейте в виду, что в дизайне должна быть гибкость на ближайшее или отдаленное будущее.

Хотя сейчас это может показаться неуместным, есть много аспектов вашей кухни, которые вы, возможно, захотите изменить позже. При разработке плана электропроводки помните об общих точках питания и потенциальных требованиях, помимо схемы расположения.

Если вы планируете организовать питание специально для вашей нынешней планировки кухни, сделайте это таким образом, чтобы вы могли вносить изменения или ремонтировать с минимальными усилиями.

Во многих хорошо спроектированных домах, построенных десятилетия назад, учитывались общие требования к электропроводке, и поэтому они практически не требуют настройки при модернизации или дополнениях.

Итак, выберите схему подключения, исходя из общего представления о том, какой прибор или осветительный элемент будет использоваться.

Читайте также: 5 способов спланировать планировку кухни

Техника, которую вы планируете использовать

Прежде чем приступить к составлению электрической схемы, вы должны иметь четкое представление о том, какие бытовые приборы вы будете использовать и какое освещение тебе понадобится. Кухонные приборы, такие как холодильник, электрический дымоход, плита, посудомоечная машина и мусоропровод, потребляют больше энергии и требуют специальных цепей.

Поскольку некоторые устройства могут быть повреждены электрическими колебаниями или скачками напряжения, необходимо заранее определить различные розетки, для которых может потребоваться дополнительное питание, и подготовиться к этому.

Часто люди предпочитают размещать дополнительное освещение над кухонной мойкой и возле плиты. Хотя это может помочь свести к минимуму потребление электроэнергии, когда вы находитесь на кухне, это также удобство, которого многие ожидают. Так что это особенность, которую следует учитывать при разработке плана проводки.

Вы также должны предусмотреть освещение по заданию, где будут установлены кухонные шкафы, даже если в этом может не быть неотложной необходимости. Подсветка шкафов и шкафов — удобное дополнение и обновление вашей кухни. Добавление панели освещения, которая может пригодиться позже, может быть разумным шагом.

Большинство мелких кухонных приборов не требуют отдельной цепи и используют общие розетки. Тем не менее, при проектировании кухни убедитесь, что на всякий случай есть несколько точек питания, которые могут поддерживать более высокое энергопотребление. Вы хотите избежать срабатывания автоматического выключателя.

Консультация с лицензированным электриком

Теперь, когда у вас есть общее представление о том, что следует учитывать при разработке электрической схемы вашей кухни, обязательно проконсультируйтесь с лицензированным электриком.
