      Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола.  Он же является паспортом системы, в т.ч. для последующего сервиса.

Стоимость проектных работ:

• Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
• Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
• Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

 Закажите бесплатную оценку водяного пола для Вашего дома

          Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета;
• паспорт системы;
• монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
• таблицы балансировки коллекторов теплого водяного пола;
• спецификация материалов и комплектующих.

       В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

        В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

        Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

   Запросите бесплатный расчет водяного тёплого пола

        Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

        Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

        В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

      Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т. п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

 Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

 Закажите расчет цены тёплого водяного пола

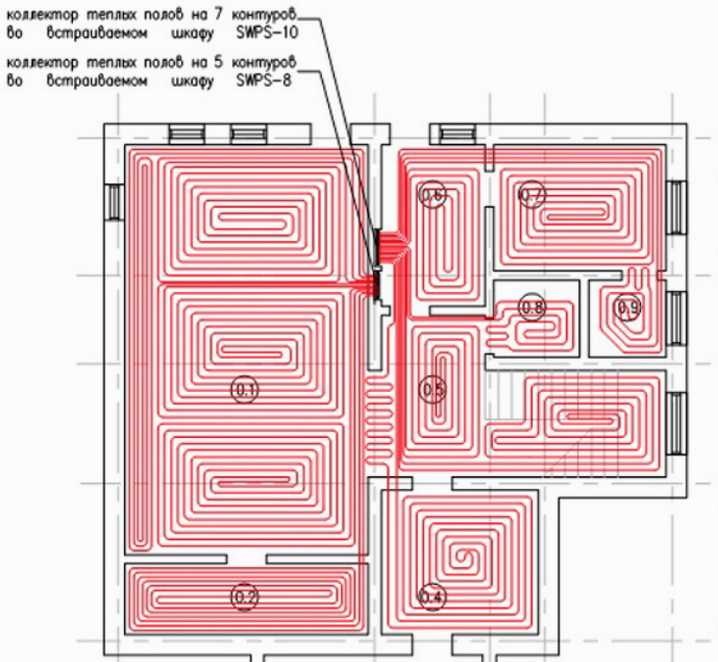

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

Монтажные схемы водяного пола — примеры

В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

• Для труб 20 мм —  макс. длина 120 метров;
• Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

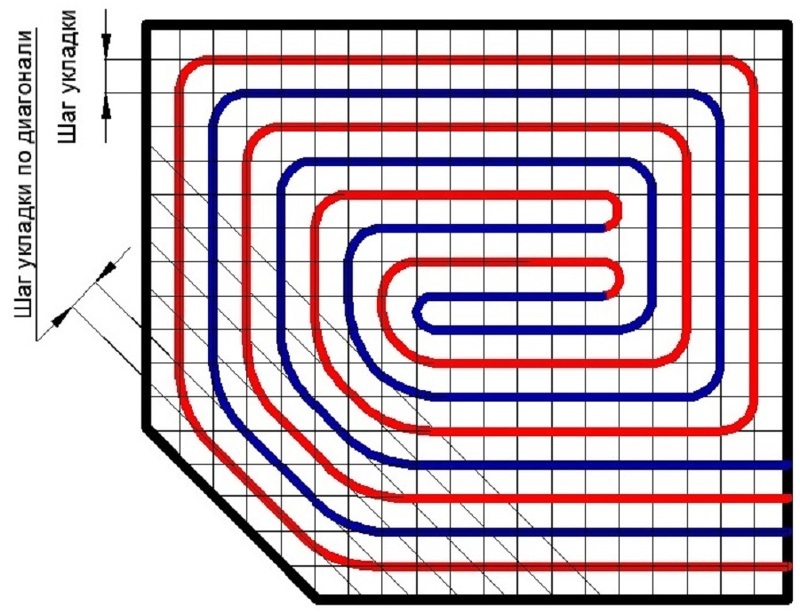

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

• 300 мм для тепловой нагрузки 50 Вт/кв. метр;
• 150 мм для тепловой нагрузки 80 Вт/кв. метр;
• 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

• Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
• Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
• Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи

Похожие статьи

• Домовый регуляторный пункт (ДРП)

• Особенности отопления каркасного дома

• Общие принципы проектирования системы отопления

• Электрическое отопление загородного дома: отопление дом. ..

• Утеплённый фундамент с тёплым полом

• Виды твердотопливных котлов отопления

• Об отоплении дома: профессионалы про монтаж систем отоп…

• 5 Схем подключения водяного теплого пола

• Индукционные электрические котлы: подробное описание, п…

• Строим теплый пол в бане

Keywords:

водяное отопление

теплые полы

Служба компоновки труб | | Теплый пол своими руками

Компания Radiant Floor предоставит подробный рабочий лист для вашего проекта с указанием количества труб в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера насоса и настройки и т. д., и это используется в в сочетании с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи для помощи в установке pex. Нам (однако) потребуются чертежи в масштабе как для плиты, так и для установки балки перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете вносить изменения, чтобы лучше соответствовать полевым условиям. Подробнее об этой услуге см. ниже.

Extreme Radiant

Из-за того, что балочный каркас очень сложный, нетрадиционные здания, такие как геодезические купола, требуют столь же сложной компоновки труб. Эта планировка демонстрирует крайности, на которые идут некоторые люди, чтобы насладиться преимуществами лучистого тепла (на самом деле это третий этаж нового офисного здания компании Radiant Floor).

Обратите внимание на контуры с цветовой кодировкой, разную длину балок, то, как балки постоянно меняют направление, и центральную пятиугольную балку, которая сжимает трубы в тесные маленькие квадранты. Ух ты! К счастью, большинство установок намного проще!

Общая установка труб подробно описана в разделе «Установка балки перекрытия». Тем не менее, мы обнаружили, что расположение труб, нарисованное в масштабе на ваших чертежах, может быть очень полезным инструментом. Схема, предоставленная Radiant Floor Company , предлагает установщику визуальный обзор излучающей системы, зона за зоной, контур за контуром, который становится картой, помогающей вам в работе. Еще до того, как будет развернут первый отрезок PEX, установщик может увидеть цепи в каждой зоне и спланировать наилучшее расположение коллектора или коллектора.

Конечно, важно понимать, что даже самая лучшая карта расположения должна использоваться только в качестве полезного пособия и что условия, специфичные для каждой строительной площадки, должны определять окончательную планировку.

Например, иногда системы балок, которые на самом деле строят плотники, немного отличаются от схемы балок на чертеже архитектора… и даже незначительное отклонение от чертежей может повлиять на расположение труб. К счастью, трубка достаточно гибкая, чтобы адаптироваться к этим модификациям «реального мира», и в результате небольшие изменения плана этажа редко вызывают проблемы. Важно помнить следующее: установщик должен быть таким же гибким, как и трубка. Другими словами, Всегда учитывайте реалии рабочей площадки, чтобы определить окончательное расположение труб.

Выше показана нестандартная компоновка на более традиционном плане этажа (балки). Этот план нарисован в масштабе 3/16″ = 1 фут.

Поскольку строительные проекты постоянно меняются и развиваются, наши специалисты работают с вами, чтобы гарантировать, что вся информация о зонировании актуальна при составлении макета. Цветовое кодирование каждой зоны значительно упрощает чтение макета. Ниже приведен пример прекрасно завершенного надэтажного проекта, основанного на расположении труб слева!

Пример компоновки с использованием PEX 1/2 дюйма, конечный результат показан справа

Яркий пример применения 3/4″ OSB/фанерной шпалы и теплового оребрения

Альтернатива дорогостоящей конструкции типа «доска»

Ниже приведены примеры расположения труб над полом, подвесной плитой, шпалой, балкой перекрытия и плитой на уровне земли.

Компания Radiant Floor предлагает полный дизайн системы с учетом специфики вашего проекта. Бесплатный рабочий лист Zone , поставляемый с вашим предложением, разбивает каждую зону на ее жизненно важные компоненты, т. е. количество трубок в зоне, количество контуров, количество диффузионных пластин, размер насоса, коллекторы и т. д.

Кроме того, наши технические специалисты доступны 45 часов в неделю, чтобы ответить на вопросы и помочь вам в установке. Компоновка труб — это лишь один из многих доступных инструментов, которые помогут сделай сам создать успешную систему лучистого отопления. В результате многие установщики планируют свои собственные макеты , основанные на системе, которую мы разработали для них. Другие предпочитают присылать нам свои планы этажей для полномасштабного проектирования. Выбор за вами.

Итак, если вы решите прислать нам чертежи трубопровода, пожалуйста, обратите внимание на следующие рекомендации:

1. 0,09 цента за кв. фут. Плата взимается за нашу услугу компоновки, предполагая, что стандартное расположение труб 16″ или 12″ по центру (например, дом площадью 2500 кв. футов будет стоить 225,00 долларов США за полную компоновку труб. Это может быть компоновка плиты). , расположение балок перекрытия, подвесной плиты, системы ригелей или любой комбинации вышеперечисленного). Для установок с большими потерями тепла, где 9Требуется двойная трубка 0021 , т. е. 8″ на расстоянии по центру, 0,11 цента за кв. фут. Плата взимается.

2. Мы рекомендуем использовать полноразмерные чертежи с масштабом ¼ дюйма = 1 фут. (Планы в меньшем масштабе делают использование чертежа очень сложным. Я уверен, вы можете себе представить почти нечитаемый беспорядок линий, представляющий сотни футов труб, которые будут сгруппированы вместе на чертеже в масштабе 1/8 дюйма).

3. Будет взиматься дополнительная плата в размере 25 долларов США, если нашему специалисту по картографированию необходимо «увеличить масштаб» или перерисовать план этажа, отправленный нам в меньшем формате.

Примечание: Пожалуйста, дважды проверяйте любую предоставленную нам информацию. Макет, созданный на основе дезинформации, приводит только к потере времени, денег и усилий.

Мы рады предложить эту услугу и очень ценим, когда наши клиенты работают с нами, придерживаясь вышеуказанных правил.

Краткое руководство по планированию системы водяного теплого пола

Вы думаете об установке водяного теплого пола в своем новом доме?

Если да, то этот пост поможет вам начать работу с базового общего обзора.

Как работает водяной теплый пол?

Водяное отопление пола работает за счет циркуляции горячей воды по сети труб под поверхностью массивного, обычно бетонного пола. Трубы получают горячую воду от вашего котла, но работают отдельно от ваших систем питьевой или грязной воды. Эти тысячелетние системы удивительно просты в эксплуатации, а их конструкция основана на нескольких основных принципах.

Тем не менее, не забудьте получить помощь лицензированного установщика, прежде чем приступить к своему проекту, просто чтобы убедиться, что ваша система спроектирована правильно и правильно установлена ​​— после заливки бетонного покрытия внесение изменений в вашу трубопроводную сеть будет дорогостоящим и трудоемким. -интенсивный.

Что нужно для начала работы

Водяные системы напольного отопления состоят из 4 основных компонентов. Вам нужно будет спланировать их количество и расположение, прежде чем приступить к установке.

Вы также должны определить ожидаемую отопительную нагрузку в БТЕ. Этот расчет лучше оставить профессионалу, но типичному новому дому с хорошей изоляцией для оптимального обогрева потребуется около 30 БТЕ/кв. Системам снеготаяния для правильной работы может потребоваться до 150 БТЕ/фут2.

Прочные теплолистовые панели

Трубки PEX (или PE-RT)

Это трубы, по которым горячая вода проходит под поверхностью пола. Вам нужно будет определить правильный диаметр трубы, интервал и длину контура, чтобы убедиться, что вы покупаете правильное количество.

Начнем с диаметров:

• Диаметр ½ дюйма Трубы PEX являются наиболее популярным выбором для большинства жилых (и коммерческих) применений
• Трубы диаметром ⅝ дюйма бетонные плиты или более высокие тепловые нагрузки
• Диаметры ¾ дюйма лучше всего подходят для систем таяния снега или если вам требуется очень высокая тепловая нагрузка. (Вам нужно будет использовать панели Heat-Sheet Heavy с трубами такого диаметра.)

После того, как вы определите, какой диаметр трубы подходит вам лучше всего, вам нужно определить расстояние между трубами и длину контура. Вот несколько приблизительных рекомендаций:

Скобы

Хотя использование панелей Heat-Sheet избавит вас от необходимости скреплять трубы PEX через каждые несколько дюймов, чтобы удерживать их на месте, вам, вероятно, понадобятся скобы на изгибах труб. Продукт

Heat-Sheet устраняет необходимость в большинстве скоб

Тепловые листовые панели

Эти панели изолируют трубы PEX снизу, предотвращая утечку драгоценного тепла вниз. Важно отметить, что эти панели также фиксируют трубопровод PEX на месте и облегчают монтаж трубопровода в 4 раза быстрее.

Как только вы узнаете площадь пола помещения, которое вам нужно отапливать, и диаметр трубопровода, расчет количества теплового листа с помощью нашего One Minute Estimator станет легкой задачей.

Поскольку каждая панель Heat-Sheet имеет площадь 8 футов2, просто разделите площадь пола, которую вы хотите нагреть, на 8, и вы получите необходимое количество панелей. Теплолист поставляется в пачках, а количество панелей зависит от типа и размера панели. Вы можете использовать эту таблицу, чтобы выяснить, сколько пакетов нужно заказать:

Бетон

Правильное бетонное покрытие имеет решающее значение — слишком много, и ваша система потеряет тепло; слишком мало, и вы не будете соответствовать вашим требованиям к дизайну. Желаемая крышка обычно находится на 1-2 дюйма выше узлов теплового листа, но обязательно получите надлежащее подтверждение от вашего проектировщика ОВКВ.

Требуется 0,043 фута3 бетона, чтобы покрыть 1 фут2 плиты Heat-Sheet до верха конкреций, и 0,083 фута3 бетона на каждый дополнительный дюйм.

Пример расчета

Предположим, вы прокладываете трубы PEX в помещении площадью 400 кв. футов. Вам понадобится:

50 теплолистовых панелей (400 футов2 / 8 = 50 панелей)

83,6 футов3 бетона для создания 2-дюймового покрытия над трубопроводом (400 x (0,043+0,083+0,083) = 83,6 футов3)

Планирование завершено, и вы готовы к установке!

Heat-Sheet — это простая часть — она специально разработана для быстрой, простой и безболезненной установки труб PEX! Если вы хотите узнать больше о процессе установки, обратитесь к этому руководству.
