Схема проходного двухклавишного переключателя с трех мест: Схемы подключения проходного выключателя с двух и с трех мест

Содержание

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.
Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
Уложить в коробку скрутки и закрыть крышкой.

Схема подключения проходного выключателя с 3х мест

Содержание

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

Клавишные.
Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

Фаза с автомата должна приходить на общий проводник первого выключателя
Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

последовательное подсоединение коммутаторов;
фаза не размыкается, а переключается на вторую линию;
контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

затраты времени и сил на штробление стены при скрытой проводке;
необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
сложности с определением клемм;
отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
Обратное нажатие клавиши, свет гаснет.
Переключаем переходной отсоединитель, лампа загорается.
Нажимаем клавишу снова лампа выключается.
При включении устройства №3 лампа горит.
Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

Выключатели
Монтажная коробка
Электроизоляционная лента
Клеммы
Отвертки крестовые и обычные
Нож для монтажа
Бокорезы
Плоскогубцы
Ключи гаечные
Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

Отсоединить электроэнергию в помещении.
Определить, где находятся провода, дабы не повредить их.
Обозначить будущее месторасположение распределительной коробки.
Установить монтажную коробку.
Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция — Подключение проходного выключателя и управление освещением из 3х мест

Источники

https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
https://tokzamer. ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Как подключить двойной 3-позиционный комбинированный переключатель?

Содержание

Что такое двойной 3-позиционный комбинированный переключатель?

Трехпозиционный комбинированный переключатель фактически представляет собой комбинацию двух трехпозиционных переключателей в одном блоке (например, Leviton 5243, 5640, 5643 и т. д.). Его можно использовать для цепей 120 В и 240 В, где точка нагрузки (например, лампочка) нужно управлять из двух разных мест с помощью дополнительного обычного 3-позиционного переключателя. Кроме того, его можно использовать в качестве двойного выключателя для включения/выключения цепей освещения.

Похожие сообщения:

Как подключить трехпозиционный комбинированный выключатель и заземленную розетку?
Как подключить двойной выключатель? 2-клавишный однопозиционный переключатель — IEC и NEC

Конструкция двойного 3-позиционного комбинированного переключателя

На следующем рисунке показана базовая конструкция двойного 3-позиционного комбинированного переключателя. Он имеет в общей сложности 7 клеммных винтов. Четыре латунных винта предназначены для дорожных тросов, а два черных винта являются обычными (горячими), которые соединены вместе отрывным ребром. Отрывной плавник можно снять, чтобы использовать два отдельных источника питания от двух разных гидромолотов. Винт зеленого цвета используется для заземляющего провода. Поскольку переключатели подключены к горячим проводникам, нет необходимости в серебряном винте для нейтрального провода.

Щелкните изображение для увеличения

На следующих рисунках показана работа внутренних контактов в двойном трехпозиционном комбинированном переключателе (комбинация трехпозиционных переключателей).

Похожие сообщения:

Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
Как подключить розетку? Схемы подключения розеток

Давайте посмотрим, как подключить эти типы переключателей для различных цепей нагрузки и приложений.

Подключение двойного 3-позиционного комбинированного переключателя как обычного двухполюсного переключателя

Следующая схема подключения показывает, что двойной трехпозиционный переключатель используется в качестве двойного переключателя для управления двумя разными лампочками в одиночном режиме (например, двухпозиционный переключатель) . Для этого просто подключите общий провод двойного трехпозиционного переключателя (любой из темных винтов справа) к горячему проводу. Теперь подключите верхний латунный винт (номер 1) и нижний латунный винт (номер 3) к двум разным лампочкам. Также подключите к лампам заземляющий и нейтральный провода.

Щелкните изображение, чтобы увеличить его.

Таким образом, двойной трехпозиционный переключатель можно использовать как двойной переключатель для включения и выключения, как и однополюсный переключатель SPST.

Похожие сообщения:

Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
Как подключить комбинированный переключатель AFCI – Схемы подключения переключателя AFCI
Как подключить комбинированный выключатель и розетку GFCI – Схемы подключения переключателя/розетки GFCI

Управление двумя лампочками из разных мест с помощью двойных 3-позиционных переключателей

На следующей схеме подключения показано, что два количества ламп подключены и управляются из двух разных мест с помощью двойных 2-позиционных переключателей. Как показано, горячее от выключателя подключено к общему проводу (темный винт) первого двойного трехпозиционного выключателя). Клеммы A1, A2, B1 и B2 (латунные винты) обоих двойных 3-позиционных переключателей соединены путевыми проводами.

Отрывной плавник второго двойного трехпозиционного переключателя удален, а верхний и нижний темные винты присоединены к двум отдельным лампочкам. Наконец, нейтраль и земля подключены к лампочкам. Таким образом, обеими лампочками можно управлять из двух разных мест с помощью двойных трехпозиционных переключателей.

Нажмите на изображение, чтобы увеличить вы можете подключить только верхний темный винт к лампочке, где нижний темный винт второго двойного трехпозиционного переключателя и его клеммы B1 и B2 не используются.

Похожие сообщения:

Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
Как подключить розетку? Схемы подключения розеток

Двойная комбинация проводов Выключатель Устройство с двумя обычными 3-позиционными выключателями с общим питанием количество обычных трехпозиционных переключателей с общим питанием. На нем четко видно, что входящий провод Hot (Line) подключен к общим темным винтам комбинированного переключателя, которые соединены между собой через отламываемый язычок.

Нажмите на изображение, чтобы увеличить

Две верхние латунные клеммы двойного 3-позиционного комбинированного устройства подключаются к клеммам A1 и A2 1-го типового 3-позиционного переключателя с помощью дорожных проводов. Точно так же две нижние латунные клеммы трехпозиционного комбинированного переключателя подключаются ко второму обычному трехпозиционному переключателю через дорожные провода. Общие клеммы обоих обычных трехпозиционных переключателей подключены к двум лампочкам, как показано ниже.

Провода заземления подключены ко всем трем выключателям и лампочкам. Таким образом, обе лампочки могут включаться и выключаться из двух разных мест.

Похожие сообщения:

Как найти количество розеток на одном автоматическом выключателе?
Как определить напряжение и силу тока выключателя, вилки, розетки и розетки

Подключение двойного 3-ходового комбинированного переключателя с обычными 3-ходовыми переключателями с использованием отдельного питания

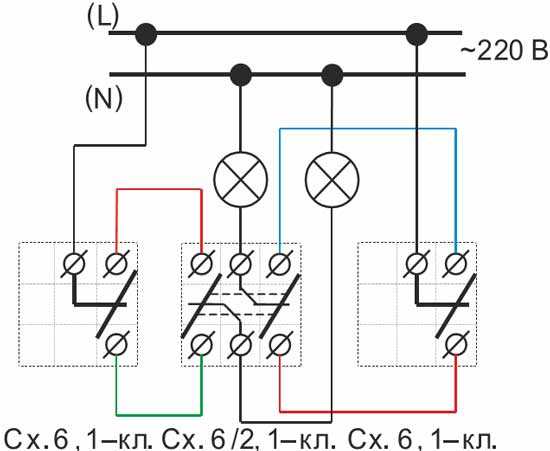

На следующей схеме подключения показано, как управлять лампой из двух разных мест с помощью двойного 3-ходового комбинированного устройства и типичного 3-ходового комбинированного устройства. коммутаторы с раздельным питанием (2 горячие линии).

Схема подключения такая же, как и выше, за исключением того, что отрывной язычок удален со стороны общих клемм двойного 3-контактного комбинированного устройства. Следовательно, один винт подключен к Горячему 1 (120 В от выключателя), а второй темный винт подключен к Горячему 2 (120 В от другого выключателя) от главной панели 120/240 В. Остальное так же, как указано выше.

Нажмите на изображение, чтобы увеличить

Таким образом, первая лампочка управляется через (горячий 1) источник, а вторая лампочка управляется через (горячий 2) источник, где обе цепи могут включаться и выключаться из 2 разных мест. Остальная часть схемы и ее работа такие же, как и выше.

Похожие сообщения:

Как управлять лампой с помощью одностороннего или одностороннего переключателя?
Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
Зеленый винт должен быть подключен к заземляющему проводу (зеленый/желтый или оголенный провод)
Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
Нейтральный провод не требуется в розетках 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

Как подключить коммутаторы последовательно?
Как подключить переключатели параллельно?
Как подключить лампы последовательно?
Как подключить лампы параллельно?
Как управлять лампой с помощью одностороннего или одностороннего переключателя?
Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?
Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
Как управлять водонагревателем с помощью переключателей?
Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления
Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
Схема автоматического выключателя освещения ванной комнаты и работа
Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
Цепь больничной проводки для управления освещением с помощью переключателей
Схема подключения туннеля для управления освещением с помощью переключателей
Схема проводки Godown — схема проводки туннеля и работа
Электрическая схема общежития и работа
Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
Символы переключателей и кнопок
Основные электрические схемы

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель — это тип, который включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света.

В этой статье:

Как работает 3-позиционный переключатель
Как подключить 3-позиционный переключатель

Пара трехпозиционных выключателей света управляет одним или несколькими электрическими светильниками из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный («однополюсный») выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. У него также есть одна дополнительная клемма (винт, к которому вы цепляете провода). Вместо двух клеммных винтов и винта заземления, как у обычного однополюсного выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты для фиксации проводов, но принцип остается тем же.

На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не во всех трехпозиционных переключателях эти клеммы расположены в одинаковой конфигурации, поэтому перед их подключением необходимо обратить внимание на цвета винтов клемм (и инструкции, прилагаемые к упаковке). К сожалению, они не стандартизированы. Например, переключатель, показанный ниже, имеет один серебряный и один золотой винты друг напротив друга, а также бронзовый винт в третьем положении (здесь он не виден). Зеленый винт на верхнем конце предназначен для крепления заземляющего (зеленого или оголенного) провода.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Для этого на провод, идущий к «общему» (третьему) клеммному винту, надеваем кусок изоленты. Два других провода можно подключить к любой из парных клемм. Для наглядности посмотрите на иллюстрации ниже.

Обратите внимание, что на приведенных ниже схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными электрическими проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, идущего от источника питания к светильнику, когда он выключен.

Белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» (обычно черный) провод, идущий от источника питания, подключается к выключателям.

В трехпозиционном переключателе к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехжильный неметаллический электрический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа установки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый заземляющий провод цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться у другого выключателя. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и оканчивается на осветительном приборе. Проводка трехстороннего переключателя, где питание подключается к первому выключателю, а затем к источнику света .

B) Провода от источника питания могут входить в коробку светильника первыми, перейдите оттуда к одному переключателю, а затем подключите этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы подключаются к парным контактным клеммам на обоих переключателях.
