⚡️Схема сигнализации с датчиком движения

На чтение 5 мин Опубликовано
Обновлено

В настоящее время наиболее эффективным датчиком охранной сигнализации, установленной в помещении, является инфракрасный датчик движения. Связано это с тем, что в охраняемом помещении достаточно установить один датчик, где-то на потолке, и больше никакие контактные, датчики удара, пересечения или прочие датчики не нужны, если в помещение любым способом проникнет человек, датчик движения сработает.

Содержание

  1. Датчик движения для сигнализации
  2. Схема реле отключения ламп накаливания
  3. Печатная плата датчика движения

Здесь приводится схема очень несложной самодельной сигнализации с датчиком движения. На выходе сигнализации можно подключить сирену, вроде той, что в автомобильной сигнализации, или реле, посредством которого включать любую сигнальную нагрузку или кнопку вызова охраны, радиоканал для передачи сигнала дистанционно, и др.  Для управления сигнализацией используется клавиатура из 11 кнопок. Клавиатура находится снаружи помещения у входной двери. Там же располагаются два сигнальных светодиода.

Светодиоды красного и зеленого цвета. Десять кнопок клавиатуры (0-9) используются для набора кода, выключающего сигнализацию. Еще одна кнопка для включения. Когда сигнализация включена, горит красный светодиод (вход запрещен). Когда сигнализация выключена, горит зеленый светодиод (вход разрешен). При срабатывании датчика движения включается сирена (или что-то другое, что подключено) на время около 30 секунд. Затем выключается, и схема возвращается в исходное состояние. В данном случае, в качестве датчика движения использован автоматический включатель света. Как оказалось, купить охранный датчик движения не так просто, а автоматические выключатели продаются везде, где продают электро лампочки.

Схема реле отключения ламп накаливания

Схема выхода автоматического выключателя показана на сайте. Как видно, один из контактов реле подключен к электросети. Чтобы автоматический выключатель можно было использовать в качестве охранного датчика, нужно этот контакт реле отделить от электросети. Практически это можно сделать простым перерезанием печатной дорожки. Затем подпаять дополнительный провод. В принципе, теоретически, автоматический выключатель с датчиком движения можно использовать как сигнализацию, подключив на его выходе сигнальное устройство.

Но, на практике так просто не получается, потому что нужно ка-кто сделать так, чтобы можно было не вызывая срабатывания выключать и включать сигнализацию. Потому что. если сделать выключатель по питанию, то после включения питания сирена включится то же, потому что автоматический выключатель сделан так, что он включает свет первый раз сразу после подачи питания. К тому же он сработает пока люди выходят из помещения. В общем, нужна дополнительная логическая схема, такая как показана на рисунке 1.

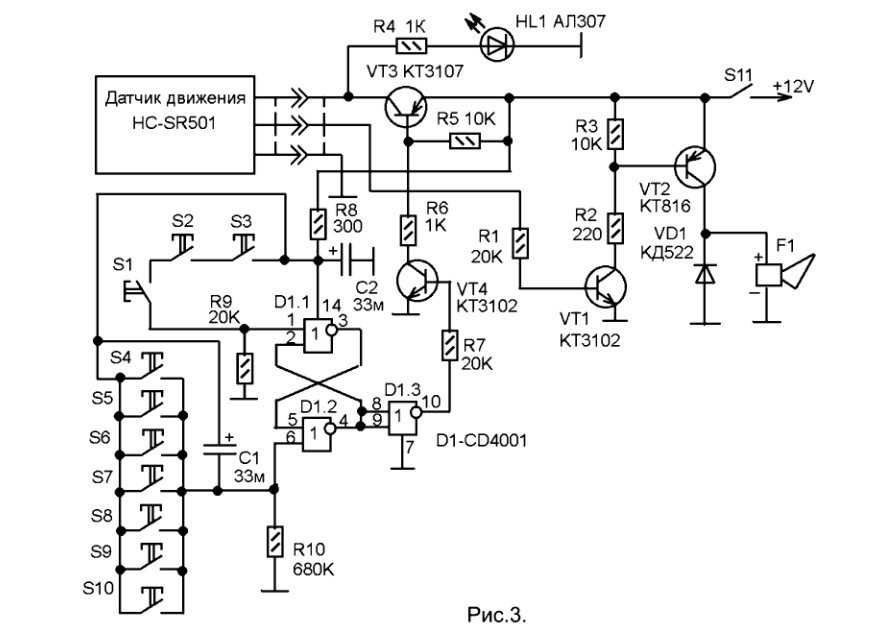

Собственно схема сигнализации состоит из одновибратора на логических элементах D1.1 и D1. 2, и выходного ключа на транзисторах VT1 и VT2. SD1 это контакты реле автоматического выключателя. Так как после срабатывания контакты реле автоматического выключателя могут удерживаться замкнутыми несколько минут, что бы это не вызывало ошибок в работе схемы здесь есть цепь C1R2, которая формирует короткий импульс в момент замыкания контактов реле (SD1). Резистор R1 служит для разрядки С1 после размыкания SD1.

После того как импульс сформирован должен запуститься одновибратор на элементах D1.1 и D1.2. Но это возможно только когда на выводе 6 D1.2 ноль. Допустим, там ноль. Тогда на выходе D1.2 возникает логическая единица, которая длится около 30 секунд (пока СЗ заряжается через R3). В это время транзисторы VT1 и VT2 открыты, и сирена или другая нагрузка под током.
Для того чтобы включить/выключить сигнализацию нужно изменять логический уровень на выводе 6 D1.2. Если там ноль сигнализация охраняет помещение, если единица охрана выключена. Для управления используется RSтриггер на элементах D1. 3D 1.4.

Печатная плата датчика движения

Чтобы сигнализация охраняла помещение нужно нажать кнопку S10 (кнопка без фиксации нажатого состояния) и триггер установится в состояние логического нуля на выходе D1.4. При этом на выходе D1.3 будет единица, транзистор VT3 откроется и загорится светодиод HL1 красного цвета, показывающий что вход в помещение запрещен, помещение под охраной.
Чтобы выключить охрану нужно на клавиатуре из десяти кнопок S0S9 нажать три кнопки кодового числа. В данном случае это «347», то есть нужно нажать кнопки S3, S4 и S7.

Причем, нажать их нужно одновременно. Если код набран правильно (одновременно нажаты три кнопки кодового числа) цепь замыкается и триггер устанавливается в состояние с логической единицей на выходе D1.4. Одновибратор D1.1D1.2 блокируется и не реагирует на сигналы датчика движения. Логическая единица с выхода D1.4 так же поступает на VT4, он открывается и загорается светодиод HL2 зеленого цвета, показывающий что вход разрешен.  Если код набрать неправильно или нажать все кнопки, цепь не замыкается и блокировки не происходит.

Кнопки S0-S9 тумблерные типа КМ11, переключающие. На них нет цифр, поэтому цифры подписаны непосредственно на лицевой панели, на которой установлены кнопки. Можно заменить любыми другими кнопками, переключающими, без фиксации. Код задается распайкой кнопок монтажными проводниками. Монтаж выполнен на печатной плате, показанной на рисунке 3. Продолжительность звучания сирены можно изменить подбором емкости СЗ или сопротивления R3.

Источник питания любой источник постоянного тока напряжением 12V, допускающий ток не ниже максимального тока потребления сиреной (или другой нагрузкой), которая будет использоваться. Обычно, сирена для автомобильной сигнализации потребляет ток не более 2А, но бывают разные варианты. Светодиоды любые, индикаторные, соответственно, красного и зеленого цвета. Транзисторы, диод и микросхему можно заменить любыми отечественными или зарубежными аналогами. Чтобы автоматический выключатель света работал не только ночью, но и днем нужно вскрыть его и закрыть чем-то фоторезистор, что бы на него не попадал свет, например, накрыть черным колпачком от шариковой ручки.

Схемы сигнализации, самодельные охранные устройства (Страница 7)

Инфракрасные лучи для охраны
Авто
Кодовые у-ва
Вибрационная защита
Пироэлектрические
Пересечение периметра
Разные охранные устройства

Простое охранное устройство с независимым питанием (3 транзистора)

Схема самодельного охранного устройства на трех транзисторах с независимым питанием. В [1] была опубликована моя заметка об охранном устройстве с питанием от сети переменного тока. Я сделал такое устройство своему приятелю, но оно себя не оправдало. Зная о существовании охранного устройства, злоумышленники просто обесточили сеть дома и похитили ряд продуктов. Это задело мое самолюбие, и я сделал охранное устройство с независимым питанием. Результат не заставил себя долго ждать. Перед Новым годом сработала сигнализация, и злодеев взяли с поличным …

0
2505
0

Кодовый замок на телефонной микросхеме

Это кодовое устройство состоит из пульта управления с десятью кнопками и исполнительного устройства. Код состоит из четырех цифр, от 1 до 9, которые набираются в определенной последовательности. Имеется защита от последовательного подбора кода. Если следующая цифра набрана неправильно …

0
2397
0

Простой кодовый замок на герконах

Работа этого замка основана на использовании постоянных магнитов и герконов. Это позволяет получить надежные с точки зрения устойчивости работы замки и ключи. Принципиальная схема одного из таких замков показана на рис.1. Замок состоит из четырех герконов SA1, SA2, SA3, SA4 и электромагнита …

1
2213
0

Сигнализация с акустическим датчиком и на герконах (КР140УД608, К561ЛЕ10)

Схема самодельной сигнализации для дома с акустическим и герконным датчиками, выполнена на микросхемах КР140УД608, К561ЛЕ10. Существуют самые разные датчики для охранных сигнализаций. Здесь описана сигнализация для квартиры или дома с весьма интересным датчиком, который реагирует на шаги …

1
2038
0

Охранная сигнализация с применением датчика движения (HC-SR501)

Схема включения звуковой сигнализации (сирены) с помощью инфракрасного пир-датчика HC-SR501. Датчик HC-SR501 представляет собой инфракрасный датчик движения. Выполнен в виде модуля — печатной платы, на которой есть трехконтактный разъем для подключения, два подстроечных резистора . ..

1
4346
0

Широкофункциональная автомобильная сигнализация (К561ЛА9, КТ3102)

Сигнализация, схема и описание которой рассмотрены ниже, предназначена для охраны любого автомобиля с номинальным напряжением бортовой сети (+12V).Сигнализация сделана на одной микросхеме малой степени интеграции, -К561ЛА9. Несмотря на простоту схемы, сигнализация отличается хорошей стабильностью …

1
3156
1

Схема очень простой автомобильной сигнализации (CD4012)

Это очень простая сигнализация годится для любого автомобиля. Конечно, в силу простоты, её возможности ограничены. Но, тем не менее, работает она достаточно эффективно. Звуковым сигналом служит штатный клаксон автомобиля. Звучание прерывистое с частотой прерывания около 2 Гц …

1
3519
0

Схема комплексной охранной системы для помещения (GSM+видеорегистратор)

К сожалению, охрана квартиры, гаража, дачи, производственного или подсобного помещения, по прежнему остается весьма актуальной проблемой. Даже обращение за охранными услугами в охранные агентства далеко не всегда гарантирует сохранность вашей собственности, особенно если объект находится …

0
2873
0

Автосигнализация с управлением по ИК лучам (LM567)

Принципиальная схема приемника и передатчика (брелка) для изготовления самодельной охранной сигнализации к автомобилю, управляемой инфракрасными лучами. Практически все современные и не очень современные автосигнализации, имеющиеся в продаже, управляются с помощью брелка, передающего сигнал …

0
4065
0

Схема включения видеорегистратора датчиком движения (SEN0018)

Популярные сейчас автомобильные видеорегистраторы обычно имеют функцию включения съемки по датчику движения. Однако, это совсем не тот датчик движения, который построен на основе пиродатчика, а такой программный датчик, который реагирует не на движение человека, а на изменение изображения …

0
3114
0

 1 . ..  3  4  5  6 7 8  9  10  11  … 19

Детектор движения на основе датчика движения / Схема датчика

Пассивный инфракрасный датчик (PIR) — очень полезный модуль, используемый для создания многих видов систем охранной сигнализации и детекторов движения . Он называется пассивным, потому что принимает инфракрасное излучение, а не излучает. В основном датчик PIR обнаруживает любое изменение температуры, и всякий раз, когда он обнаруживает какое-либо изменение, его выходной PIN-код становится ВЫСОКИМ. Их также называют пироэлектрическими или ИК-датчиками движения.

Здесь следует отметить, что каждый объект при нагревании излучает некоторое количество инфракрасного излучения. Человек также излучает инфракрасное излучение из-за тепла тела. PIR-сенсоры могут обнаруживать небольшие изменения в инфракрасном диапазоне. Всякий раз, когда объект проходит через диапазон датчика, он излучает инфракрасное излучение из-за трения между воздухом и объектом и захватывается ИК-датчиком.

Основным компонентом ИК-датчика является Пироэлектрический датчик , показанный на рисунке (прямоугольный кристалл за пластиковой крышкой). Наряду с этим, BISS0001 («микромощный ИК-детектор движения IC»), некоторые резисторы, конденсаторы и другие компоненты, используемые для построения ИК-датчика. Микросхема BISS0001 принимает входные данные от датчика и выполняет обработку, чтобы сделать выходной контакт ВЫСОКИМ или НИЗКИМ соответственно.

Пироэлектрический датчик делится на две половины, когда нет движения, обе половины остаются в одном и том же состоянии, это означает, что оба воспринимают один и тот же уровень инфракрасного излучения. Как только кто-то входит в первую половину, инфракрасный уровень одной половины становится больше, чем другой, и это заставляет пассивные инфракрасные датчики реагировать и делает выходной контакт высоким.

Пироэлектрический датчик закрыт пластиковой крышкой, внутри которой находится множество линз Френеля. Эти линзы изогнуты таким образом, что сенсор может охватывать широкий диапазон.

Здесь мы построили очень простую схему детектора движения . Мы используем ИК-датчик HC-SR501, светодиод (который будет светиться всякий раз, когда перед датчиком происходит движение) и резистор. Контакт Vcc ИК-датчиков подключен к положительной клемме батареи 9 В, контакт GND подключен к отрицательной клемме батареи, а выходной контакт ИК-датчика подключен к светодиоду с резистором 220 Ом. Когда есть какое-либо движение в диапазоне ИК-датчиков, светодиод начнет мигать.



Компоненты цепи

  • Датчик PIR (мы использовали HC-SR501)
  • Резистор 220 Ом (любой резистор менее 1 кОм)
  • Светодиод
  • Аккумулятор (5-9В)



Принципиальная схема и объяснение

Пассивным инфракрасным датчикам требуется некоторое время, чтобы стабилизироваться в соответствии с окружающими условиями, поэтому вы можете обнаружить, что светодиоды включаются и выключаются случайным образом в течение примерно 10-60 секунд.

Теперь, когда мы обнаружим, что светодиод мигает при любом движении, оглянитесь назад на PIR, вы увидите перемычку, которая находится между контактом внешнего угла и средним контактом (см. рисунок выше). Это называется «без перезапуска» или « Неповторяющийся триггер» и перемычка в положении L. В этом положении светодиод будет непрерывно мигать, пока не будет движения.

Теперь, если вы подключите эту перемычку между PIN-кодом внутреннего угла и средним PIN-кодом, то светодиод будет гореть все время, пока не будет движения. Это называется «повторный запуск» или « Повторяемый запуск» , а перемычка находится в положении H.

Имеется два потенциометра (показаны на рисунке выше), которые используются для установки времени задержки и диапазона расстояния. Временная задержка — это продолжительность, в течение которой светодиод остается включенным (выходной контакт HIGH). При неповторяемом срабатывании выходной сигнал автоматически становится низким по истечении временной задержки. При повторяющемся запуске ВЫХОД также станет низким после временной задержки, но если присутствует непрерывная деятельность человека; ВЫХОД останется ВЫСОКИМ даже после временной задержки.

Поверните потенциометр регулировки расстояния по часовой стрелке, расстояние срабатывания увеличится (около 7 метров), с другой стороны, расстояние срабатывания уменьшится (около 3 метров).

Поверните потенциометр временной задержки по часовой стрелке датчика вращения, задержка удлинится (600 с, 10 минут), с противоположной стороны уменьшите задержку (0,3 секунды).

Обычно PIR обнаруживает инфракрасное излучение с длиной волны от 8 до 14 микрометров и имеет диапазон от 3 до 15 метров с полем зрения менее 180 градусов. Этот диапазон может варьироваться в зависимости от модели. Некоторые потолочные PIR могут охватывать 360 градусов. PIR обычно работают на 3-9В постоянного тока.

Схема инфракрасного детектора движения — принципиальная схема, работа и применение

В настоящее время безопасность является первым и главным требованием жизни каждого человека. В этой статье мы обсудим очень полезное и надежное охранное устройство под названием « Схема инфракрасного детектора движения ». Схема может использоваться для обнаружения движущегося объекта или тела с использованием инфракрасных датчиков, таких как ИК, ПИК и т. Д. Наряду с датчиками ПИК с ней используется простая схема.

На протяжении всего обсуждения мы будем сопровождать вас шаг за шагом по проектированию этой схемы. В этом проекте мы будем использовать пассивный инфракрасный датчик (PIR) для обнаружения инфракрасного излучения, излучаемого телом или объектом.

PIR-датчик определяет температуру тела человека или объекта, когда они находятся в непосредственной близости. Всякий раз, когда датчик обнаруживает объект или тело, он подает высокий уровень на выходной контакт датчика. С помощью которого мы можем управлять светодиодом, зуммером или любым бытовым прибором.

Для тех, кто не знает что такое датчик PIR? Прочтите приведенное ниже описание того же самого.

Содержание

Что такое датчик PIR?

Пассивный инфракрасный датчик означает пассивный инфракрасный датчик . В спектре есть три ИК-диапазона: ближний инфракрасный (0,75–3 мкм), средний инфракрасный (3–6 мкм) и дальний инфракрасный (выше 6 мкм). И инфракрасный диапазон датчика PIR составляет от 0,75 мкм до 1000 мкм. Модуль ИК-датчиков поставляется с тремя контактами для взаимодействия с любым микроконтроллером. Один сигнальный контакт, второй для заземления, а третий для питания.

Всякий раз, когда обнаруживается движение, сигнальный контакт становится высоким. Это означает, что датчик действует как цифровой выход и выдает «высокий или низкий уровень» в зависимости от ситуации.

PIR-датчик фактически не излучает инфракрасный сигнал сам по себе, он обнаруживает инфракрасное излучение, исходящее от тела или объекта в его окрестностях. Выход датчика PIR становится высоким, когда он обнаруживает инфракрасные лучи в своем диапазоне.

  • Запись по теме: Что такое датчик? Различные типы датчиков с приложениями

Конструкция ИК-датчика

Что касается материалов, используемых в ИК-датчике, то модуль ИК-датчика в основном состоит из двух важных частей. Первый — это пироэлектрический кристалл, а второй — линзы Френеля. Пироэлектрический датчик обнаруживает тепло от объекта или тела, а линза Френеля расширяет диапазон датчика.

PIR преобразует обнаруженное излучение в электрический заряд. Этот заряд дополнительно модифицируется и улучшается встроенным полевым транзистором и подается на выходной контакт устройства.

ИК-датчик состоит из двух пазов, изготовленных из материалов, чувствительных к ИК-излучению. Пока датчик неактивен, два слота воспринимают одинаковое количество инфракрасного излучения. Всякий раз, когда человеческое тело или объект проходят мимо, первая щель датчика перехватывается, вызывая положительное дифференциальное изменение между двумя биссектрисами. Опять же, когда объект покидает чувствительную область датчика, он генерирует отрицательное дифференциальное изменение между двумя биссектрисами.

Режимы работы в датчике PIR

Понимание режимов работы ИК-датчика упрощает процесс проектирования вашей электронной схемы. Он работает от 4,5 В до 20 В, в зависимости от требований, обычно используется мощность 5 В. После подачи питания на модуль он позволяет калибровать себя в течение 2 минут. В основном есть два режима работы датчика PIR: «Повторяющийся режим» и «Неповторяющийся» режим.

  • Режим повтора

В этом режиме выходной контакт становится высоким при обнаружении движения и становится низким по истечении заданного времени. Означает, что выходной сигнал будет оставаться высоким, даже если человек или объект покинули диапазон обнаружения PIR. Эта предустановленная синхронизация и чувствительность могут управляться встроенным потенциометром.

  • Неповторяющийся режим

В этом режиме выход станет высоким, как только будет обнаружено движение в диапазоне ИК-датчика. И, как только объект выйдет за пределы диапазона обнаружения, выход снова станет низким. В обоих режимах работы чувствительностью можно управлять с помощью потенциометра «управления чувствительностью», имеющегося на плате.

Разводка ИК-датчика

Просмотрите приведенную схему ИК-датчика, чтобы понять его выводы и расположение в цепи. Пассивный инфракрасный датчик состоит из трех контактов, как показано ниже. Pin1, Pin2 и Pin3 соответствуют стоку, истоку и клемме заземления устройства.

  • Контакт 1 — это Vcc, который подключен к положительному источнику питания 5 В
  • Контакт 2 является выходным контактом, который выдает логический ВЫСОКИЙ или НИЗКИЙ уровень при обнаружении движения
  • PIN3 — это контакт GND, обычно соединенный с землей.
  • Запись по теме: Типы резистивных датчиков — преобразователь, потенциометр и тензодатчик

Характеристики ИК-датчика

  • Диапазон изменения входного напряжения

    • Датчик

  • PIR способен различать движения человека и объекта
  • Имеет стандартный выход TTL
  • Потребляет меньше энергии по сравнению с
  • Этот датчик прост в интерфейсе
  • PIR датчик имеет два режима работы

Применение ИК-датчика

  • Может использоваться в камерах безопасности для обнаружения движения
  • Может использоваться в охранной сигнализации
  • Может использоваться в системе управления промышленной автоматикой
  • Может использоваться в квартирах и школах для обнаружения движения
  • Связанная статья: датчик дождя — детектор снега, воды и дождя, проект

Цепь детектора движения

Теперь у вас есть представление о том, что такое датчик PIR, поэтому давайте разработаем схему детектора движения, которая может обнаруживать присутствие любого человека или объекта. Мы подключили лампочку и зуммер, чтобы получать уведомления, когда кто-то входит в зону действия. Проект также может быть использован в качестве автоматической системы освещения помещения. Компоненты, необходимые для разработки схемы детектора движения, перечислены ниже:

Необходимые компоненты

  • Датчик PIR (1 шт.)
  • BC547 (1 шт.)
  • 7805 ИС регулятора положительного напряжения (1 шт.)
  • Диод (1n4007 – 1 шт.)
  • Зуммер (1 шт.)
  • Резистор (1 кОм – 1 шт.)
  • Реле (9 В – 1 шт.)
  • Лампочка
  • Блок питания (9 В)
  • Источник питания 230 В переменного тока

Схема цепи датчика движения

Схема инфракрасного датчика движения

Лампочка в цепи может быть заменена любым бытовым прибором, работающим от сети 230В переменного тока. Кроме того, вы можете добавить переключатель между питанием и входным контактом регулятора, чтобы вручную включать и выключать систему детектора движения.

Примечание: – Датчик PIR обнаруживает только присутствие инфракрасных лучей, которые входят в его диапазон, он не излучает инфракрасное излучение.

  • Связанная статья: Простая схема сенсорного переключателя с использованием таймера 555 и транзистора BC547

Работа цепи детектора движения

Датчик PIR обычно работает при напряжении 5 В, поэтому мы используем регулятор положительного напряжения IC 7805, который обеспечивает выходное напряжение 5 В для питания датчика. Следовательно, Vcc соединяется с контактом 3 rd (выходной контакт) микросхемы 7805. Заземление PIR соединяется с клеммой заземления, а выходной контакт подключается к базе NPN-транзистора BC 547. Здесь R1 равен используется как токоограничивающий резистор. Коллекторный вывод транзистора соединен с 9Питание через диод.

Здесь реле используется для управления любыми электроприборами, так как мы подключили к нему лампочку. Зуммер используется здесь для уведомления всякий раз, когда кто-то входит в зону действия датчика PIR.

Итак, как только вы включаете блок питания, вступает в действие ИК-датчик. Первоначально выходной контакт имеет низкий уровень, так как в зоне действия ИК-датчика никого нет. Таким образом, лампочка и зуммер остаются в выключенном состоянии.

Если в зоне действия ИК-датчика происходит какое-либо движение, выходной контакт ИК-датчика становится ВЫСОКИМ. При этом NPN-транзистор начинает проводить ток от коллектора к эмиттеру. Следовательно, он активирует реле и зуммер, связанные с выводом коллектора транзистора. Следовательно, лампочка начинает светиться. Диод 1n4007 здесь используется для защиты реле от протекания обратного тока.

Реле и зуммер отключаются автоматически по истечении определенного времени, установленного пользователем.

Удалите сигнализацию, если хотите использовать проект как систему автоматического освещения. Или удалите реле, если вы хотите использовать проект в качестве схемы детектора движения.

Основное преимущество схемы в том, что ее можно использовать и в ночное время. Потому что PIR обнаруживает инфракрасные лучи, испускаемые любым объектом или человеческим телом. Датчик PIR имеет широкую зону обнаружения. Это связано с линзой Френеля, которая увеличивает зону обнаружения ИК-датчика.

Также в ИК-датчике есть два потенциометра, один из которых используется для регулировки чувствительности ИК-датчика. И второй используется для настройки временной задержки, в течение которой выход PIR остается в состоянии HIGH.

  • Связанная запись: Индуктивные датчики — LVDT: дифференциальный трансформатор с линейной переменной

Применение инфракрасного детектора движения и датчика

Есть несколько мест, где мы можем использовать схему детектора движения. Некоторые из них включают-

  • Детектор движения также используется для охранной сигнализации
  • Может использоваться в торговых центрах и общественных местах для автоматического открывания дверей
  • В автоматический смыв унитаза
  • Во избежание несчастных случаев его можно использовать в подвале или на крытой парковке.
