Схема пристенного дренажа фундамента: Устройство пристеннго дренажа фундамента + схема

Дренаж фундамента — схема, СНиП. Пристенный дренаж ленточного фундамента. Устройство дренажной системы водоотвода от фундамента зданий

Популярное

Самое вредное для фундамента явление – грунтовые и талые воды. Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью. По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже. Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Оглавление:

Схема дренажа фундамента

Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого). Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор. Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:

• пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
• модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
• пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.

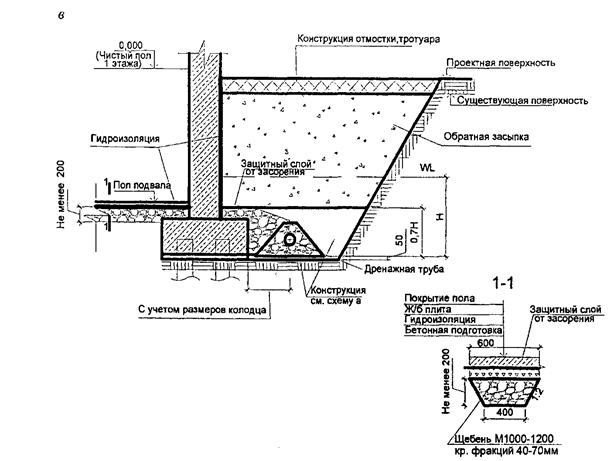

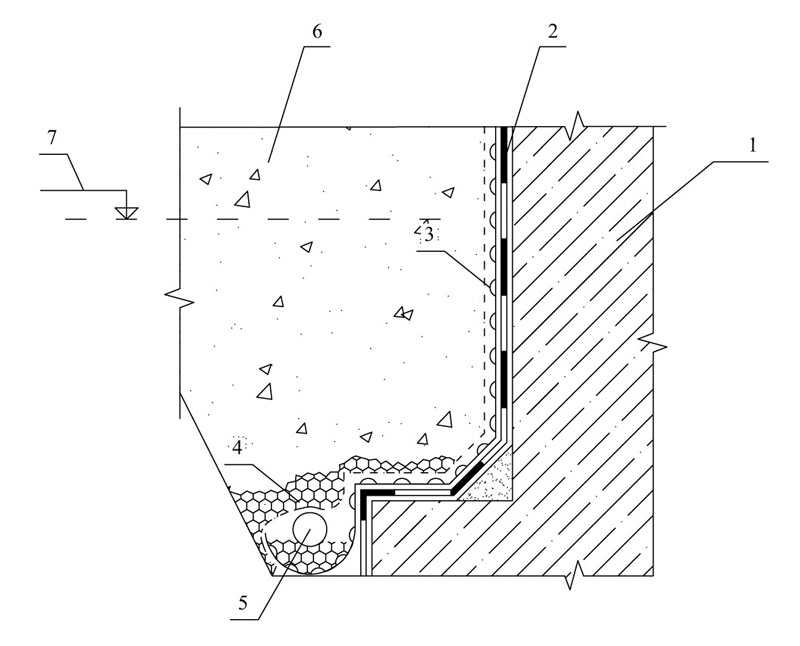

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

• трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
• смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
• дренажные трубы нужно погружать глубже промерзания грунта;
• ширина канавы от 25 см до полуметра;
• при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
• расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

• сечение труб;
• материал и тип фильтров;
• тип и особенности грунта;
• расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Пластовый дренаж фундамента

При устройстве пластового дренажа под фундаментной плитой размещается система фильтрации, состоящая из следующих слоев:

• грунт с крупными порами;
• геокомпозит, в состав которого входит синтетический геофильтр и полимерные плиты, или профилированные мембраны с хорошей водопропускной способностью.

По составу дренаж бывает:

• однослойный – только из грунта крупной фракции (щебня, гравия до 2 см) с коэффициентом неоднородности не больше 5;
• двухслойный – среднезернистый песок либо геотекстильная мембрана + щебень. Слой песка – 10 см, щебенки – 15.

Геометрически:

• площадной – сплошная структура под плитой фундамента. Толщина слоя в этом случае больше 30 см;
• линейный (призматический). Гравий  частично заменяют песком, между отдельными секциями насыпают призматические полосы щебня толщиной от 20 см. Шаг прослоек – 6-12 метров.

Пластовый дренаж в соответствии с правилами должен быть шире самой плиты. Систему выполняют с уклоном в сторону отводящих труб, расположенных в траншее по периметру конструкции. Поверх дренажа перед заливкой плиты укладывают слой гидроизоляции (пергамин и др.).

Обновлено: 17.10.2016

Дренаж фундамента своими руками: схема пристенного и кольцевого

При строительстве частного дома часто возникает проблема отвода грунтовых вод от фундамента. Это очень важно, когда их уровень высокий, а в основании грунта – глина или суглинок. Это также имеет большое значение, если в доме имеется подвальное помещение или цокольный этаж. Если не выполнить дренаж фундамента здания, то в подвальном помещении всегда будет сыро, стены покроются плесенью, а также возможно подтопление пола грунтовыми водами.

Вода отрицательно влияет на долговечность и прочность бетонных конструкций фундамента дома независимо от качества и состава гидроизоляции. Схема дренажа фундамента разрабатывается на стадии проектирования и выполняется вместе с устройством фундамента, что позволяет сэкономить на производстве земляных работ.

  Основные виды дренажной системы

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Каждый вид имеет свою особенность и назначение. Часто одновременно выполняют несколько видов дренажа, при этом поверхностный отводит дождевую воду с крыши здания, а пристенный дренаж отводит грунтовые воды от основания фундамента.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Существует система т. н. фундамент дренаж лайт, применяемая для защиты подвальных помещений от подземных вод в глинистых грунтах. Обычно она используется для неэксплуатируемых подвальных помещений.

   Материалы и инструменты

Для устройства дренажа фундамента потребуются следующие материалы, которые необходимо приобрести заранее, учитывая составленный проект:

• перфорированная пластиковая труба;
• геотекстиль;
• смотровые колодцы;
• песок;
• щебень.

В случае необходимости можно воспользоваться имеющимися подручными материалами для устройства смотровых колодцев.

Плёнка для гидроизоляции.

Помимо материалов для качественного монтажа, потребуется необходимый инструмент:

• совковые и штыковые лопаты;
• отбойный молоток;
• тачка для перевозки грунта и щебня;
• нивелир лазерный или обычный;
• рулетка и колышки;
• шнур;
• болгарка для резки труб;
• нож для раскроя геотекстиля.

Все работы по устройству кольцевой водоотводящей системы вокруг дома не представляют большой трудности при их выполнении и могут выполняться своими руками, без привлечения специалистов. Однако проектную документацию, где оговаривается необходимость дренажной системы, необходимо заказывать в специализированных проектных организациях, которые могут оценить состав грунта на выбранном участке.

  Устройство дренажа

Распространённым видом водоотводящей системы для фундамента дома является кольцевой дренаж. Его лучше выполнять параллельно с устройством фундамента дома. Рассмотрим поэтапно весь процесс монтажа такой системы. Перед выполнением дренажа должна быть выполнена гидроизоляция. Все работы можно условно разделить на следующие этапы:

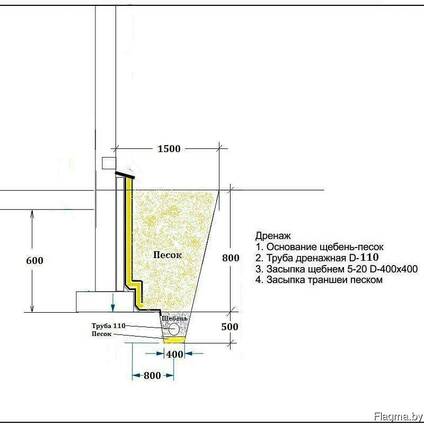

• подготовка траншеи вокруг дома на глубину основания фундамента, ширина её может быть любой, но не менее 50 см, при этом днище выполняют с уклоном примерно 2 см на один метр;
• засыпка подстилающей подушки из песка толщ 150 — 200 мм;
• установка по углам здания ревизионных и дренажных колодцев, предварительно в их стенках должны быть проделаны отверстия;
• укладка на дно траншеи геотекстиля шириной до двух метров;
• устройство слоя из щебня средней фракции на дне траншеи поверх геотекстиля, этот слой должен быть толщиной до 20 см;
• прокладка перфорированных труб с уклоном;
• засыпка труб щебнем слоем примерно 30 — 40 см;
• оборачивание труб, укрытых щебнем, геотекстилем с нахлёстом;
• засыпка траншеи грунтом до уровня отмостки.

Дренаж фундамента может быть выполнен своими руками без привлечения специалистов. Рассмотренный вариант относится к устройству глубинного дренажа для борьбы с грунтовыми водами. По такой же технологии может быть выполнен поверхностный дренаж, выполняющий роль ливневой канализации, собирающий и отводящий дождевую воду с крыши и с придомовой территории.

Рассмотрим более подробно устройство глубинного дренажа для фундамента здания. Этот тип подходит для ленточного фундамента дома. Кольцевой, как и пристенный дренаж вокруг фундамента, может выполняться как после постройки дома, так и параллельно с устройством фундамента, что значительно предпочтительней.

Глубина заложения дренажа — разная, но в основном она зависит от глубины фундамента. Оптимально, когда водоотводящие трубы находятся на уровне нижней плоскости ленточного фундамента.

Для правильного проектирования уклона лучше всего использовать лазерный или оптический нивелир, задав уклон 2 см на погонный метр. Отметку траншеи легко определить, зная глубину закладки трубы для дренажа, – она примерно равна глубине заложения фундамента. При этом траншею углубляют на 300 мм ниже – для устройства песчаной подушки и щебёночной подсыпки.

После укладки труб и соединения их с ревизионными колодцами окончательно проверяется уклон, при необходимости делается подсыпка или углубление – это наиболее важный этап всей работы. Уклон проверяется на всем протяжении водоотводящей системы: между смотровыми колодцами, между кольцевым дренажем и последним колодцем, а также выход от него до уличного колодца или оврага. Везде должен быть уклон не менее 2 см на метр.

Пристеночный дренаж.

Следующий этап – засыпка труб слоем щебня и оборачивание этого «пирога» геотекстилем, чтобы полотно зашло с нахлёстом. Остаётся выполнить обратную засыпку, – её можно сделать песком или грунтом, предварительно вынутым из траншеи.

  Ошибки при монтаже дренажа дома и его обслуживание

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ. Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа. Пристенный дренаж фундамента соединяется с дренажным колодцем, в который отводятся воды и с ливневой канализации в то же время он имеет выпуск в сторону уличного колодца или, если такого нет – за территорию участка в овраг.

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Видео по обустройству дренажа фундамента

  Заключение

Устройство дренажа возле фундамента начинают решать на стадии проектирования. И поручать это необходимо специализированным проектным организациям, которые могут правильно оценить геологические особенности того или иного участка и определить глубину залегания грунтовых вод. Смонтировать дренаж вокруг фундамента своими руками по готовой схеме и при знании технологии под силу любому человеку.

Решения по дренажу стен для различных типов фундаментов

Решения по дренажу для бетонных, бетонных, каменных и монолитных фундаментов

Каждый тип фундамента имеет свои уникальные особенности.

Здесь мы видим стену из бетонных блоков — полости каждого бетонного блока заполнены водой, которая просачивается в дом.

Подвалы имеют утечки из разных мест и по разным причинам. Из-за этого не существует универсального решения для гидроизоляции вашего дома.

Одна из проблем, с которой сталкивается каждый специалист по гидроизоляции, заключается в том, как создать раствор для гидроизоляции подвала для конкретного типа стены фундамента.

Какие материалы использовались для возведения стен вашего подвала, например, бетон, камень, бетонные блоки, кирпичи или даже дерево — все это влияет на то, какие варианты лучше всего подходят для вашего дома.

Гидроизоляция с помощью Basement Systems

В Basement Systems наши дилеры имеют доступ к более чем 30 отмеченным наградами продуктам , которые предназначены для превращения вашего влажного подвала в сухое полезное пространство.

Каждая из наших систем гидроизоляции фундамента включает письменную гарантию с правом передачи, обеспечивающую вам душевное спокойствие и более сухое и здоровое пространство.

Получить бесплатную оценку

Наши продукты для гидроизоляции подвала помогут решить любые проблемы с водой в подвале, которые могут возникнуть в вашем доме!

Позвоните или напишите нам сегодня, чтобы записаться на бесплатную оценку гидроизоляции подвала! Есть авторизованные дилеры Basement Systems, работающие по всей Канаде и США, в том числе в вашем районе!

Индивидуальные варианты дренажа стены фундамента

В Basement Systems мы применяем индивидуальный подход к гидроизоляции вашего фундамента в зависимости от того, какой тип стен фундамента присутствует.

Ниже приведены лишь несколько методов, которые мы использовали для гидроизоляции наиболее распространенных типов стен подвала:

Стены из литого бетона

Это наиболее распространенный тип стен, спроектированный из литого бетона и бетонных опалубок.

Вызовы с этим типом стены:

Залитым бетонным стенам часто не дают достаточно времени для надлежащего затвердевания во время строительства. Из-за этого перепад температур в сочетании с внезапным весом души за пределами фундамента может привести к негерметичным трещинам в стенах.

Наше решение:

Система дренажа по периметру может сочетаться с нашей системой ремонта трещин в стенах FlexiSpan®. FlexiSpan® герметизирует трещину и отводит возможный избыток воды в дренажную систему по периметру.

Стены из бетонных блоков

Эти стены сделаны из бетонных блоков. Хотя они были наиболее популярны в период с 1940 по 1975 год, они используются и сегодня.

Проблемы с этим типом стены:

Стены из бетонных блоков со временем могут наполняться водой, которая скапливается в открытых полостях каждого блока. Вскоре влага и вода будут просачиваться сквозь бетонные блоки, попадая в подвал.

Наше решение:

Мы устанавливаем дренажную систему по периметру стены подвала с фланцем, выступающим вверх на 3/8 дюйма. дренажная система

Монолитные фундаменты

Бетонные плиты перекрытия и цоколя выполнены за одно целое, а поверх них возведены стены фундамента.

Проблемы с этим типом стены:

Обычный водосток по периметру, требующий отбойного молотка в полу, больше нецелесообразен. Установка подпольного стока требует гораздо больше труда и создает много пыли.

Наше решение:

Вместо этого мы устанавливаем наземную систему, такую ​​как наш подвальный трап DryTrak®, для установки которого не требуется отбойного молотка. Это пластиковый слив плинтуса, который приклеен к поверхности пола эпоксидной смолой для направления воды в систему водоотливного насоса.

Стены фундамента из камня/кирпича

Затирка используется между каждым камнем или кирпичом для скрепления стен.

Проблемы с этим типом стены:

Каждая отдельная линия затирки представляет собой риск отказа. Когда в цементном растворе образуются щели или разрушаются куски стены, вода может попасть в подвал через несколько мест.

Наше решение:

Система водостока по периметру устанавливается с фланцем 3/8 дюйма, выступающим вверх по стене. Жесткие или гибкие листы (в зависимости от того, насколько ровны стены) устанавливаются на поверхность стены и сливной фланец, направляющий просачивающуюся воду в слив.

Мы можем гидроизолировать ваш фундамент!

Наши специалисты по гидроизоляции подвалов работали в десятках тысяч подвалов по всей Северной Америке и Канаде, и мы все это видели! Какие бы уникальные проблемы ни представлял ваш подвал, у нас есть для вас гарантированное решение по гидроизоляции.

Чтобы запланировать бесплатную оценку гидроизоляции фундамента без каких-либо обязательств, свяжитесь с нами по телефону или электронной почте сегодня! Каждая бесплатная оценка включает в себя профессиональную инспекцию на месте, где мы измеряем ваш подвал и отвечаем на любые ваши вопросы.

Мы также составим смету расходов на индивидуальную гидроизоляционную систему для вашего дома и вышлем бесплатную полноцветную копию нашей книги по гидроизоляции подвала!

Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

Дренаж фундамента – Компоненты, работа и проектирование

🕑 Время чтения: 1 минута

Дренаж фундамента – это наружная дренажная система, установленная на внешней стороне стены фундамента и вблизи основания стены, покрытая слоем гравия, служащая с целью отвода лишней воды, просачивающейся в фундамент.

Содержание:

• Компоненты и работа фундаментального слива
• Рассмотрение основного дренажа
  • 1. Требование кода
  • 2. Дренажные платы
  • 3. Материал дренаж
  • 4. Moisture
  • . 6. Размещение дренажных труб
• Типы фундаментного дренажа
  • 1. Французский дренаж
  • 2. Фундаментный дренаж
• Преимущества фундаментного дренажа
• Недостатки дренажа фундамента

Компоненты и работа дренажа фундамента

Основным компонентом дренажа фундамента является перфорированная труба, уложенная вокруг внешнего фундамента, которая собирает лишнюю воду и отводит ее либо в ливневую канализацию, либо в водосборник. тазик или колодец на некотором расстоянии от здания.

Рис. 1: Участок дренажа фундамента.

Перфорация представляет собой тысячи крошечных отверстий или щелей, которые позволяют лишней воде поступать в трубу и отводиться от основания конструкции. Труба обычно покрыта проницаемым сетчатым «носком», который помогает предотвратить попадание почвы в трубу. Затем он покрывается слоями гравия градуированных размеров и, наконец, засыпается грунтом.

Гравий позволяет воде течь к дренажной трубе, не позволяя грязи и мусору забивать ее. Плакучая плитка (пористая труба) устанавливается таким образом, чтобы она отклонялась от конструкции и несла воду в сторону основной канализационной системы.

Рассмотрение конструкции дренажа фундамента

При проектировании дренажа фундамента необходимо учитывать различные факторы, чтобы обеспечить эффективный дренаж воды. Некоторые из факторов обсуждаются ниже:

1. Код Требование

Международный жилищный кодекс (IRC), в разделе R405. 1, требует дренажа вокруг всех бетонных или каменных фундаментов, которые удерживают землю и ограждают жилые или пригодные для использования помещения ниже уровня земли. Однако очень хорошо дренированные почвы являются исключением, и такие смеси, как песок и гравий, не требуют дренажа.

2. Дренажные доски

В районах, подверженных проливным дождям, дренажные доски используются для быстрого отвода воды в дренаж по периметру путем установки их на бетонную стену фундамента. Это предотвращает накопление гидростатического давления рядом со стеной.

3. Материал дренажа

Дренаж по периметру должен быть сделан из жесткой дренажной плитки или перфорированной трубы. Хотя можно использовать гибкую гофрированную пластиковую трубу, необходимо соблюдать осторожность, чтобы предотвратить ее смятие во время обратной засыпки.

4. Влажность

Влажность грунта, расположенного рядом с фундаментом, оказывает большое влияние на отвод воды от фундамента, так как содержание влаги зависит от типа размещенного грунта.

Рис. 2: Укладка перфорированной трубы дренажа фундамента.

5. Деревья

По данным Министерства жилищного строительства и городского развития США, деревья следует сажать не ближе к фундаменту, чем их возможная высота. Это не позволяет корням деревьев заполнять водостоки по периметру и не позволяет дереву высасывать всю воду из почвы, что может привести к оседанию.

6. Размещение дренажных труб

Дренажные трубы должны располагаться вдоль фундамента — лучшее место — у его основания. Хотя плитка не обязательно должна быть наклонной, следует избегать углублений (которые могут быть заполнены илом).

Типы дренажа фундамента

1. Французский дренаж

В этом типе дренажа фундамента используется перфорированная труба, которая укладывается рядом с конструкцией стены фундамента. Наклон трубы держится подальше от конструкции. Обратная засыпка выполняется пористыми материалами, такими как гравий, для облегчения стока стоячей воды с поверхности в дренажную трубу.

Рис. 3: Дренажная труба фундамента покрыта грунтом во избежание засорения.

2. Дренаж фундамента

Это высокоэффективная система дренажа воды. Труба устанавливается по периметру стен фундамента на уровне цоколя. Эта труба собирает любую воду, которая могла бы просочиться через верхнюю часть фундамента в подвал, и отводит ее от стен фундамента. Дренаж засыпается гравием до поверхности почвы.

Преимущества дренажа фундамента

1. Предотвращает скопление воды возле фундамента и, следовательно, снижает риск оседания. Стоячая вода также может способствовать размножению комаров и гниению растений.
2. Эрозию почвы можно уменьшить, установив слив в фундаменте.
3. Правильный слив воды может помочь удалить токсичные и вредные организмы из стоячей воды.

Недостатки дренажа фундамента

1. Установка дренажной системы требует больших затрат. Это требует квалифицированных и профессиональных рабочих.
2. Недостаток использования перфорированных труб состоит в том, что они регулярно засоряются из-за накопления ила в трубе.
