Трехфазный счетчик Меркурий 230 является прибором нового выпуска. На этом аппарате имеются телеметрические выводы и специальный интерфейс, предназначенный для обмена информацией. На приборе устанавливают электронную пломбу, прибор может осуществлять автоматическую диагностику различных неисправностей. Изготовителем электросчетчиков является компания «НПК Инкотекс». Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой. Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC. Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов. Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка составляет 150 тыс. часов. Длительность эксплуатации аппарата — 30 лет. Сроки поверки электросчетчиков (межповерочный интервал) составляют 10 лет. Срок эксплуатации по гарантии — 3 года со дня изготовления. Технические характеристики: Когда в последовательной цепи отсутствует ток, испытательный выход прибора при измерении активной и реактивной энергии не создает больше одного импульса за 10 минут. Эти приборы обладают повышенной прочностью и надежностью. Ранее их устанавливали на производственных предприятиях. Сейчас их часто применяют при проводке электричества в загородных домах. Это объясняется наличием большого количества электробытовых приборов, для которых требуется высокая мощность электросети. Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями. Стандартные возможности подключения трехфазного счетчика Меркурий 230: Аппарат записывает такие характеристики: Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой. В аппарате имеется журнал записи событий. В нем указываются такие показатели: Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями: Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов. Последовательность подключения счетчика и трансформатора: Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются. Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется. Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки. При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика. Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока. Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки. Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика. Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце. Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности. Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью). Существуют такие модификации счетчиков Меркурий: Контроллер СИКОН устанавливается в счетчиках Меркурий с активной и реактивной энергией с внутренним тарификатором, аппараты могут быть двунаправленными или однонаправленными. odinelectric.ru В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование. Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите. Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201. Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками. Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники. Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности. Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально. Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО). Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии. Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора. Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже. Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств. В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи! Поделитесь с друзьями в соц.сетях Facebook Twitter Google+ Telegram VkontakteПошаговая инструкция по установке электросчетчика Меркурий 201. Схема подключения трехфазного счетчика меркурий
технические характеристики, схема подключения, модификации
Описание устройства
Технические характеристики
Базовые и дополнительные функции
Схема подключения
Модификации
Похожие статьи
Пошаговая инструкция по установке электросчетчика Меркурий 201 – Stroim24.info
Схема подключения приборов учета Меркурий
Монтаж электросчетчика Меркурий 201
Заключение
Видео по теме
Рекомендуем ознакомиться
stroim24.info
схемы подключения, конструкция, модельный ряд
Среди приборов учета электроэнергии наибольшую популярность в России и странах СНГ получил модельный ряд электросчетчиков, выпускаемых под торговой маркой Меркурий (Mercury). Эти устройства практически вытеснили с эксплуатации морально и технически устаревшие приборы. Собранная в статье информация будет полезна тем, кто собирается приобрести и установить импульсный электросчетчик, но не может определиться с выбором. Помимо этого мы приведем примеры схем подключения однофазных и трехфазных приборов, а также расскажем об особенностях их эксплуатации.
Модельный ряд и маркировка
Приборы учета производителя Инкотекс выпускаются в следующих модификациях:
- 100 – это модельный ряд однофазных однотарифных механических электросчетчиков прямого включения. Характерные особенности таких приборов – простота конструкции и невысокая стоимость.
Модель СЕ 101
Данный модельный ряд в настоящее время снят с производства, вместо него выпускаются.
- 200 – приборы второго поколения, выпускаемые в однофазном и трехфазном исполнении. Производятся модификации, позволяющие удаленно произвести снятие показаний двухтарифного (день-ночь) и одно тарифного режима. Для этого в прибор встроен специальный модуль (например, GSM модем), передающий информацию в соответствующую службу. Ниже представлена таблица, где для наглядности приводится несколько модификаций из данного модельного ряда с описанием основных технических характеристик.
Таблица 1. Пример сокращенных технических параметров различных приборов модельного ряда 200.
| Модель | UНОМ (В) | Номинальный и (максимальный) ток (А) | Класс точности измерения активной/реактивной энергии | Число тарифов |
| 201 2 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 202 5 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 203 1 | 240,0 | 5,0 (80,0) | 1 | 1 |
| 205 FION | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 206 PRNO | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 230 АКЕ | 3х240,0/380 | 5,0 (60,0) | 1 / 2 | 2 |
| 230 ART 01 PQRSIN | 3х240,0/380 | 5.0 (60.0) | 1 / 2 | 4 |
| 230 ART 02 PQRSIDN
| 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 231 АМ 01 | 3х240,0/380 | 5.0 (60.0) | 1 | 1 |
| 233 АRT 03 KRL | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 236 ART 02 RS | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
Как видно из таблицы на примере 230 модели, заводом может быть выпущено несколько модификаций прибора. Для их определения используются специальные символы, они приведены ниже.
Обозначение модификаций при помощи символовТеперь не составит труда расшифровать маркировку любого прибора Меркурий. Например, маркировка 230 АR 01 r 5 60 a 380в означает, что это 3-х фазный электрический счетчик, позволяющий измерять расход активной и реактивной энергии. Прибор рассчитан на работу с номинальным напряжением 380 В и токе 5-60 А (номинальное и максимальное значение).
Пример типовой конструкции
Приборы данной торговой марки изготавливаются в пластиковом корпусе прямоугольной формы. На фронтальной стороне (ближе к левому краю) располагается ЖКИ дисплей или механический индикатор колесного типа. Справа могут располагаться кнопку навигации по меню или быть указаны основные параметры устройства. Ниже представлен рисунок, на котором обозначены основные элементы конструкции.
Пример типовой конструкцииОбозначения:
- А – информационный дисплей, на который выводятся показания электросчетчика.
- В – кнопки для переключения режимов дисплея, например, отображение информации по различным тарифам.
- С – наклейка, с указанием основных технических и эксплуатационных характеристик.
- D – съемная панель, прикрывающая коммутационные контакты прибора.
Фото контактов неприкрытых съемной панельюСтандартные размеры корпуса электросчетчика (приведенной на рисунке модели) следующие:
- длина – 258,0 мм;
- ширина – 170,0 мм;
- высота – 74,0 мм.
Габариты различных моделей электросчетчиков могут отличаться от указанных выше.
Что касается массы прибора, то она зависит от исполнения, в частности, вес модификаций 230 модели не превышает полтора килограмма.
Крепление устройства учета осуществляется на стандартную ДИН рейку.
Кратко о самодиагностике
Некоторые модификации модельного ряда 200 имеют функцию автоматического поиска неисправностей. При их обнаружении дисплей показывает сообщение в формате Е-ХХ, где «ХХ» – это код ошибки. Например, если на экране появляется надпись «Е-18», то это говорит о возникновении ошибки контрольной суммы лимита мощности и для исправления ситуации необходимо выполнить перезапись этих данных.
Полный перечень кодов и их описание можно найти на официальном сайте производителя или в инструкции к моделям серии 200.
Некоторые ошибки можно устранить самостоятельно, для других потребуется вызов специалиста или даже возвращение прибора на завод производитель. Например, ошибка Е-01 указывает, что заряд встроенной батареи снизился до критического порога. Казалось бы, ничего сложного, но в большинстве модификаций приборов для такой замены необходимо разобрать электросчетчик, поскольку прибор опломбирован, вскрыть его это могут только сотрудники электрокомпании, предоставляющей услуги.
Батарейка в электросчетчике Меркурий 230 АRTВ описанной ситуации исключением являются модификации серии 234, инструкция о данной процедуре имеется в паспорте на электросчетчик.
Защита от вмешательства в работу электросчетчика
Устройство данных приборов таково, что изменить показания, остановить учет невозможно. Что касается обнуления электросчетчика, то запись об этом остается в памяти счетчика, откуда удалить информацию пользователь не может. Единственно, что ему доступно – корректировка времени, обойти это ограничение не получится.
В отличие от дисковых электросчетчиков, у цифровых приборов при перемене местами нуля и фазы, учет расхода электроэнергии все равно будет производиться правильно. То есть, «отмотать» показания назад невозможно.
Считается, что можно остановить работу устройства при помощи неодимового магнита. Действительно, у ранних модификаций 200 серии имелся такой недостаток. В современных моделях имеется защита от подобного вмешательства в работу. Не рекомендуем проверять это на личном опыте, поскольку информация о попытке воздействия магнитом будет внесена в журнал прибора, что неминуемо приведет к неприятным последствиям для экспериментатора.
Схемы подключения
В подключении прибора учета нет ничего сложного, если следовать инструкции эта процедура не занимает много времени. Схема подключения имеется в технической документации, которой комплектуется каждое устройство. На примере модели 200 мы покажем, как подключить однофазный многотарифный аппарат.
Подключение счетчика электричества Меркурий 200Назначение контактов:
- 1-5 – подключение интерфейса RS-485 или CAN для передачи импульсов;
- 6 – вход фазы;
- 7 – выход фазы;
- 8 и 9 – подключение нулевой жилы.
- 10 и 11 – телеметрический выход.
То есть, к контактам 6 и 8 подключается ввод в квартиру, а к клеммам 9 и 11 – нагрузка (внутренняя сеть).
Подключение трехфазных приборов.
В зависимости от модификации устройства оно может быть подключено посредством прямого включения или же через трансформатор тока (далее ТТ). Приведем в качестве примера оба варианта для модели 230 AR.
Прямое включение счетчика Меркурий 230 ARЕсли планируется подключить прибор через ТТ с соответствующим коэффициентом трансформации, необходимо предварительно снять перемычки между контактами: 9 и 10, 11 и 12, а также 13 и 14. После этого необходимо выполнить подключение, согласно приведенной схеме.
Подключение через три ТТПоскольку назначение контактов 17-26 остается неизменным (таким же, как на рис. 7), оно не приводится.
Перед тем, как устанавливать защитную панель, закрывающую контакты, рекомендуем еще раз проверить правильность подключения.
Поверка приборов
В соответствии с нормами Федерального законодательства аппараты учета подлежат обязательной поверки. Она может быть первичной и периодической. Первая выполняется непосредственно на заводе, где производятся изделия. Вторая – периодически в процессе эксплуатации после истечения межповерочного интервала, информация о нем указывается в техническом паспорте.
Иногда может быть назначена неплановая процедура до истечения срока поверки. Для этого предусмотрены следующие случаи:
- потеря документа, свидетельствующего о прохождении плановой процедуры;
- после того, как осуществлялась настройка или юстировка прибора, например, после ремонта;
- когда осуществляется установка нового устройства.
Для поверки используются эталонные приборы или специальные установки, такие как многофункциональный аппарат Меркурий 211. Схема электронного устройства включает в себя источник фиктивной мощности и эталонный (образцовый) электросчетчик. Такой аппарат может одновременно тестировать до 8-ми приборов.
После прохождения поверки в специальный реестр вносится об этом информация, в которой содержится номер аппарата, год выпуска и дата испытаний.
Выбираем электросчетчик
В первую очередь необходимо убедиться, что аппарат соответствует схеме подключения, она может быть одно- и трехфазной. Далее следует учесть особенности бокса, в котором будет устанавливаться контролирующее устройство. Аппарат должен быть размещен таким образом, чтобы можно было считать показания, не открывая крышку электрошкафа. То есть, окошко в его двери должно располагаться напротив дисплея или механического индикатора.
В таких щитках снимаются показания при закрытых дверцахОбратим внимание, что при замене устаревших дисковых приборов на устройства модельного ряда 20Х не редко возникает проблема, когда информационная панель устройства не видна в окошко щитка. Решить проблему можно выбрав для замены Меркурий 200, изготовитель специально разработал эту модель для установки в квартирные щитки старого типа, что существенно упростило монтаж и дало возможность читать показания, не открывая бокс.
На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули.
Многотарифные аппараты имеет смысл приобретать только в том случае, если в регионе проживания задействована такая схема оплаты и при этом имеется возможность использовать бытовую технику в ночное время.
Определитесь с функциональностью. Безусловно, электросчетчик с памятью более удобен и позволяет сравнить расход электроэнергии с предыдущим периодом или любым другим месяцем. Насколько это актуально – решать потребителю, но учитывая, сколько стоят такие аппараты, лучше получить эту информацию из квитанций. Это же касается моделей, комплектующихся пультом, его необходимость сильно преувеличена.
Нет смысла приобретать модель, способную предавать цифры показаний в электрокомпанию, если у последней не реализована такая возможность.
Спорно насколько необходимо приобретать прибор, например, серии 201, где после установки специального ПО, появляется возможность вызова кабинета для получения детальной информации. Дополнительные модули, из которых состоит такой электросчетчик, ведут к существенному удорожанию прибора. Опять же, как показывает практика, чем проще прибор, тем дольше он будет служить.
https://www.youtube.com/watch?v=nZW0itCd-mk
Теперь перейдем от общих советов к конкретике:
- Каждый счетчик электроэнергии Меркурий должен комплектоваться паспортом и технической документацией, где указывается разрядность электросчетчика, описание как он устроен, схема подключения и другая полезная информация. В техническую документацию должно входит руководство по эксплуатации, где подробно описывается, как правильно снять показания, информация о поверочном интервале и т.д.
При отсутствии паспорта аппарат не удастся поставить на учет, соответственно, эксплуатация будет невозможна.
- Обязательно должна быть голограмма на электросчетчике, а также присутствовать заводская пломба.
- Сравните знаки и цифры на электросчетчике с серийным номером, указанным в паспорте.
- Проверьте правильность заполнения гарантийного талона, в противном случае гарантия на электросчетчик может быть признана недействительной. Если такой аппарат вышел из строя, неправильно работает (например, завышает значность показаний, пищит, потребляет много энергии от дополнительного источника и т.д.) то с его заменой или ремонтом могут возникнуть проблемы.
Обратим внимание, что завышенные показания (прибор насчитывает больше кВт, чем реально расходуется) встречаются нередко. Это говорит о том, что прибор неправильно отъюстирован.
Рекомендации по монтажу
- В первую очередь необходимо правильно выбрать место в шкафу под аппарат, как это сделать, можно прочитать на нашем сайте.
- Внимательно прочитайте описание, где приводится схема подключения, и только после этого приступайте к работе.
- Перед подключением необходио обесточить ввод, для этого необходимо отключить входной автомат.
- Если после подключения электросчетчик моргает, значит все в порядке, такой индикацией обозначается расход энергии. Если интервал между вспышками светодиода увеличился, значит, потребление уменьшилось.
www.asutpp.ru
Подключение счетчиков Меркурий к ПК. Меркурий 221
Сегодня мы постараемся рассмотреть вопрос подключения счетчиков Меркурий к персональному компьютеру используя последовательный интерфейс и преобразователь интерфейсов Меркурий 221.Меркурий 221» представляет собой преобразователь интерфейса USB в CAN/RS-232/RS485 и обратно (т.е. для подключения к ПК может использоваться только интерфейс USB ), и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485
 |
| Рис 1. Назначение клемм преобразователя. |
В преобразователе интерфейсов имеется перемычка X4 (Рис. 2), которая предназначена для аппаратного отключения «Эхо» ( Эхо – сигнал запроса который может быть принят за сигнал ответа, т.е. передатчик и приемник, разнесенные в преобразователе, могут работать таким образом, что приемник получив сигнал отправленный передатчиком для счетчика посчитает этот сигнал за ответ)
Наличие перемычки ни как не зависит от типа интерфейса в счетчике, она лишь влияет на выбор интерфейса в программе опроса «Конфигуратор счетчиков Меркурий 230» и на необходимость установки галочки ECHO в программе «Конфигуратор Универсальный»
Если перемычка в преобразователе установлена (или просто преобразователь после покупки не открывался и перемычка не удалялась), то в программе Универсальный конфигуратор" необходимо установить галочку ECHO. А в программе Конфигуратор счетчиков Меркурий 230" выбрать интерфейс CAN, даже если используется счетчик с интерфейсом RS-485. |
| Рис. 2 Перемычка Х4 преобразователя интерфейсов |
Шаг 1.
Подключить преобразователь Меркурий 221 к Компьютеру.
Для подключения к ПК преобразователь интерфейсов оснащен интерфейсом USB. После подключения преобразователя к порту USB компьютера операционная система попытается найти и установить драйвер.
 |
Рис. 3 Сообщение Windows 7, об установке драйвера. |
Если автоматически Windows не удастся найти драйвер то скачать его можно здесь:
После подключения на преобразователе должен загореться красный индикатор и будет гореть до установки драйвера и эмуляции COM порта. Проверить успешность установки драйвера можно также при помощи диспетчера устройств. Диспетчер устройств запускается одним из следующих способов:
1. В командной строке, поле Выполнить или поле Найти программы и файлы (меню Пуск для Win 7) ввести следующую команду: mmcdevmgmt.msc
2. Кликнув правой кнопкой мыши по значку или кнопке Мой компьютер и выбрав в открывшемся контекстном меню пункт Свойства, далее выбрать пункт Диспетчер устройств ( для WindowsXP после открытия окна свойств выбирается вкладка Оборудование и даллее кнопка Диспетчер устройств)
 |
Рис. 4 Окно «Диспетчера устройств». |
Шаг 2.
Подключить преобразователь Меркурий 221 к счетчику.
1. Схема подключения с внешним источником питания. Эта схема применяется для счетчиков требующих внешнего питания интерфейсов и чаще всего не одного, а группы таких счетчиков. Выбор источника питания при этом должен быть обусловлен диапазоном допустимого напряжения 5 – 9В и потребляемым одним счетчиком током в 30 мА.
 |
| Рис. 5 Схема подключения с внешним источником питания 5 В постоянного напряжения. |
2. Схема подключения счетчиков с внешним питанием интерфейсов от преобразователя Меркурий 221.
Сам преобразователь может выступать источником питания для интерфейса счетчиков. Внешнее питание интерфейса требуется для следующих счетчиков: Трехфазные счетчики Меркурий 230, которые не имеют в своей маркировке литеры “S”, Однофазных счетчиков Меркурий 200, Однофазных счетчиков Меркурий 206, которые не имеют в своей маркировке литеры “S”, остальные модели счетчиков оснащенные последовательным интерфейсом CAN или RS-485 имеют встроенный источник питания и дополнительное питание требуется только в случае выхода из строя внутреннего источника.
 |
| Рис. 6 Схема подключения с питанием интерфейса от преобразователя Меркурий 221 |
3. Схема подключения для счетчиков оснащенных внутренним источником питания.
 |
| Рис. 7 Схема подключения для счетчиков со встроенным источником питания. |
Шаг 3.
Включить счетчик.
Большинство счетчиков для программирования требуют подачи на них номинального напряжения 220 или 220*380 В. Не требуется обязательной подача основного напряжения только на счетчики Меркурий 230 с литерой “D”в маркировке. Для таких счетчиков можно использовать резервное питание – 5,5 – 9В поданное на клеммы 23(+) и 18(-), этого достаточно, чтобы включить счетчик без подачи основного напряжения. Для счетчиков Меркурий 233 желательно подавать трехфазное питание, т.к. интерфейсные модули этих счетчиков питаются от линейного напряжения, (в частности GSM модем питается от клеммы 5 и 8, при условии что он установлен в правом слоте, а RS-485 от 2 и 5, при условии что он установлен в левом слоте). Если подать трехфазное питание на счетчик нет возможности, то можно выйти из положения подачей фазного напряжения на клеммы от которых питается требуемый модуль. Меркурий 233 модификации 00 и 03 оснащаются резервным питанием величина которого составляет 230В. Для включения Меркурий 230 в однофазную сеть достаточно подать фазное напряжение на клеммы 10 и 7
Шаг 4.
Запустить программное обеспечение «Конфигуратор Универсальный»
Скачать и запустить программное обеспечение «Конфигуратор счетчиков Меркурий - Универсальный» можно сделать по ссылке: http://www.incotexcom.ru/download/konfigurator1_7_78.zip |
| Рис. 8 Окно программы «Конфигуратор Универсальный» |
Шаг 5.
Откройте канал связи со счетчиком.
Для настройки соединения в программе Конфигуратор необходимо: 1. Выбрать тип счетчика.
 |
Рис. 9Выпадающий список доступных к выбору моделей счетчиков. 2. Указать сетевой адрес |
 |
| Рис. 10 Поле ввода сетевого адреса. |
Сетевой адрес определяется как:
Для счетчиков Меркурий 200– шесть последних цифр заводского серийного номера
Для счетчиков Меркурий 230, Меркурий 231 и Меркурий 233 – три последние цифры заводского номера или две последние цифры в случае если три последние образуют число более 240. Если Последние цифры получаются нули, то сетевой адрес «1». Универсальный адрес: «0» - для всех счетчиков, но пользоваться им можно если к преобразователю подключен только один трехфазный счетчик Меркурий.
Для счетчиков Меркурий 203.2Т и Меркурий 206 – все восемь цифрсерийного номера.Нулевой адрес, как у трехфазных, они не поддерживают.
3. 3. Выбрать тип интерфейса
 |

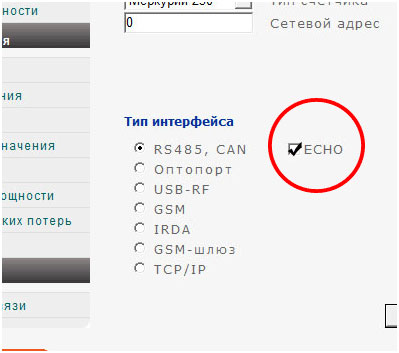

| Рис. 11 Радиокнопка выбора типа интерфейса |
В данном случае, используя преобразователь интерфейсов Меркурий 221 мы указываем последовательный интерфейс (CAN или RS-485), галочка ECHO устанавливается в зависимости от наличия перемычки в преобразователе (см выше).
4. 4. Указываем настройки COMпорта, которые включают в себя следующие параметры:
 |
| Рис. 12 Настройки порта |
Номер порта – указывается в соответствии с номером указанным в диспетчере устройств.
Скорость обмена – с завода на всех счетчиках скорость обмена программируется равной 9600 бод. Значение может быть иным если производилось соответствующее программирование данного параметра после покупки.
Остальные значения: Контроль четности, Время ожидания ответа, Системный таймаут и множитель системного таймаута рекомендуется оставить по умолчанию.
5. Для трехфазных счетчиков также требуется указать пароль уровня доступа, с здесь6. Кликнуть по кнопке «Соединить»
 |
| Рис. 13 Кнопка для открытия канала связи со счетчиком. |
В случае успешного открытий канала связи программа перейдет на вкладку «Служебная» и отобразит параметры и установки опрашиваемого счетчика
В случае успешного соединения откроется вкладка со служебной информацией, на которой отображаются все характеристики и параметры счетчика
incotex-support.blogspot.com
| Содержание:
В самом начале практического использования электроэнергии, учет ее потребления определялся по количеству приборов и оборудования, установленных на конкретном объекте. Если быть более точным, то для расчетов принималась во внимание их суммарная мощность. Постепенно стали появляться приборы учета в виде счётчиков, без которых подключение электричества потребителям стало невозможным. Они способны очень точно определять объем потребленной электроэнергии и выполнять расчеты по ее оплате. В статье рассмотрим схему подключения счетчика Меркурий 201. При наличие опыта подключение по представленной ниже схеме возможно выполнить своими руками или воспользоваться услугами квалифицированных специалистов. Технические характеристикиПриборы учета электроэнергии Меркурий 201 устанавливается в сетях, рассчитанных на 220 вольт. Подобные однотарифные устройства применяются в жилых помещениях, офисах, общественных зданиях, объектах коммерческого назначения. В современных частных домах чаще всего устанавливается трехфазный счетчик. Счетчик Меркурий 201 завоевал широкую популярность у потребителей, благодаря своим качествам и техническим характеристикам:
Основным условием нормальной эксплуатации приборов учета электроэнергии является их надежное крепление в местах с надежной защитой от механических повреждений, атмосферных и других агрессивных воздействий. Прибор может эксплуатироваться в температурном диапазоне от минус 55 до плюс 40 градусов Цельсия. При высоких напряжения приборы учета подключаются с помощью трансформаторов тока. Перед установкой необходимо проверить класс точности, указанный в паспорте. У счетчиков Меркурий 201 он равен 1. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям. Правила подключенияПеред тем как устанавливать и подключать прибор учета электрической энергии, следует внимательно изучить его технический паспорт, руководство по эксплуатации, определиться со схемой подключения. Это поможет в решении задачи, как подключить счетчик Меркурий 201. Клеммник однофазного счетчика состоит из 4 контактов различного назначения:
Все перечисленные провода рекомендуется подключать в той же последовательности. Предварительно следует изучить их маркировку и расцветку. Перед началом подключения система подачи питания должна быть обесточена. С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии. В случае отсутствия отключающих устройств, необходимо отключить саму магистральную линию в щитке на лестничной площадке. Если напряжение превышает нормативное, выполняется подключение счетчика Меркурий через трансформаторы тока. После подключения все провода нужно аккуратно сложить под клеммной крышкой в ячейки. После этого крышка плотно прикручивается к корпусу счетчика. После этого представитель электроснабжающей организации проверяет и опломбирует устройство. Подключенное состояние подтверждается горящей красной лампочкой-индикатором. Монтаж и подключениеЭлектросчётчики Меркурий 201 устанавливаются в щиток и подключаются по стандартной схеме, размещенной под крышкой, закрывающей клеммы. Более точный порядок подсоединения может быть указан в приложенной технической документации. Он может существенно отличаться, например, подключение трехфазного счетчика Меркурий 230 осуществляется совершенно по другой схеме. Процесс подключения счетчика Меркурий достаточно простой и выполняется в несколько этапов:
Кроме подключения электросчетчика в общую цепь обязательно включаются автоматические выключатели, защищающие прибор учета электроэнергии от сетевых перенапряжений. Защитные устройства устанавливаются перед вводом линии, подающей напряжение к счетчику. Если же защиту в виде автомата установить после прибора учета, то при больших перепадах напряжения он быстро выйдет из строя. При высоких напряжениях выполняется подключение счетчика Меркурий 230 через трансформаторы тока. Нормативная документация предусматривает установку лишь одного автомата на проводник фазы. Однако модель защитного устройства лучше использовать двухполюсную, чтобы отключался не только подающий проводник, но и нейтральный. Таким образом, все подключение вначале осуществляется к вводному автомату, а уже потом подводятся для подключения к электросчетчику. Самое главное правило, которое должно соблюдаться при соединениях, это правильное расположение проводов, особенно, когда используется схема подключения трехфазного счетчика. Сверху автомата и счетчика подключаются входные кабели, а в нижней части – проводники, идущие к нагрузке. В будущем при ремонте или замене приборов это позволит избежать путаницы при новых подключениях. |
electric-220.ru
Поделиться с друзьями:
