Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

• термостат для водяного отопления

• для электрического теплого пола

• для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

• во-первых, котел меньше тактуя, быстрее прогревает систему

• во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

• да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

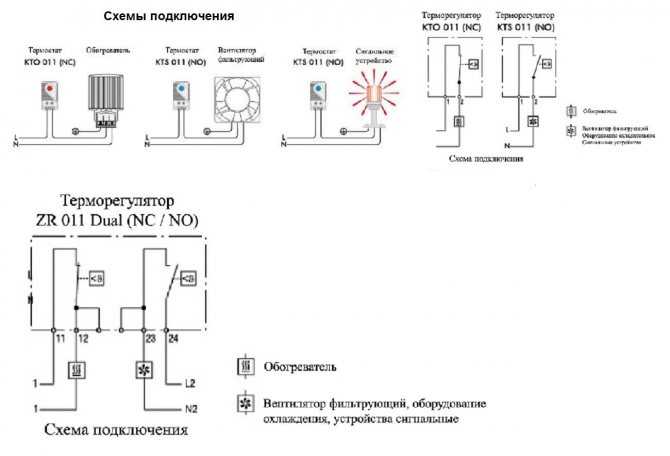

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Схема Подключения Терморегулятора — tokzamer.

ru

К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания.

Устройство и схемы подключения ТЭН

Терморегулятор для ТЭНа и подключение ТЭНа с терморегулятором

При низкой температуре за окном это хорошо. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов.

Включение в розетку. Для электрокотлов такие терморегуляторы являются обязательным дополнением. В зависимости от места установки — непосредственно на агрегате или в актуальной зоне помещения выносные устройства , терморегулятор реагирует на изменения температуры корпуса отопителя или воздуха в помещении и выполняет включение-выключение обогревателя, поддерживая заданный предварительно режим.

При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Конструкция управляемых регуляторов температуры может быть двух видов: капиллярный — специальное реле в виде узкого цилиндра, в котором находится цилиндрическая капсула с жидкостью, имеющей высокий коэффициент теплового расширения — капсула при изменениях температуры замыкает-размыкает контакты с помощью привода особой конструкции; применяется в наполненных жидкостью радиаторах; биметаллическая пластина — элемент, скомбинированный из двух разнородных металлов со значительной разницей в коэффициентах теплового расширения — половинки пластины при нагреве удлиняются настолько, что выгибаются в гнезде посадки и размыкают электрическую цепь, а после остывания вновь принимают свои размеры и замыкают контакты. В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Группа 3: электронные Этот вид термостатов для водогрейных котлов относится к энергозависимой категории.

Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. Это вариант наиболее затратный из всех представленных. Регулировка диапазона производится резистором R3.

Оптимальным вариантом будет покупка того же устройства, что и пришло в негодность. При её реализации, устраняются многие наиболее важные недостатки предыдущих способов. Собрав блок регулировки—коммутации нужно вначале осуществить проверку правильности монтажа, и только после этого приступать к настройке системы целиком.

Рассмотрим подробнее регулирующие температуру устройства, штатные и выносные, устанавливаемые на инфракрасных обогревателях. При выборе устройств этой категории необходимо обратить внимание на следующие моменты: Материал изготовления корпуса. Максимальную силу тока, с которой должен будет справляться новый термостат. Например, использование внешнепохожего температурного датчика К,5 вместо К,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника. Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.

Подключение терморегуляторов к электрическим тёплым полам

Шкала делений может различаться.

Популярным методом решения данной проблемы является использование терморегулятора для ТЭНа.

Они применяются в качестве основы в нагревательных устройствах приборах промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.

Схема такого подключения Работает такая схемка следующим образом. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Установка регуляторов внутреннего и наружного расположения.

Еще по теме: Смета на электромонтажные работы пример

Сферы применения ТЭНов с термостатом Сфера применения ТЭНа со встроенным терморегулятором довольно узкая, ввиду высокого энергопотребления и короткого срока службы. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Механический прибор предусматривает ручное включение и отключение подачи питания.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Для установки прибора внутреннего расположения в стене выполняют штробы для электропроводки и посадочное гнездо обычно небольшой глубины — мм под коробку, в которую потом будет установлен регулятор, поэтому после такого монтажа потребуется ремонт отделки помещения.

Горячая линия

Вкратце принцип работы электронного терморегулятора заключается в следующем. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов. Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты.

Знакомство с терминальными буквами на термостате

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 24.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен
Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Летисия Алмейда

Термостат, который используется для управления системой отопления и охлаждения (HVAC) в вашем доме, представляет собой низковольтное устройство, которое достаточно легко заменить. И замена одного из них является очень распространенным проектом, поскольку домовладельцы заменяют старые термостаты, требующие ручной регулировки, на новые программируемые термостаты, которые автоматически меняют температуру в заданное время.

Но людей часто смущает система маркировки низковольтных проводов, которая в старом термостате может выглядеть иначе, чем в новом. Вопреки распространенному мнению, буквы не соответствуют цветам проводов, а скорее используются для обозначения различных функциональных сигналов, управляемых каждым проводом.

Как работают термостаты

Термостат подключается к печи или кондиционеру и действует как переключатель для автоматического включения и выключения устройства в зависимости от настройки температуры термостата и/или запрограммированного графика времени. Между термостатом и нагревательным или охлаждающим оборудованием находится набор низковольтных проводов, которые проходят от клемм управления термостатом к клеммным винтам на клеммной колодке управления печью или кондиционером.

Эти клеммные колодки имеют маркировку, обозначающую подключение обогрева, охлаждения, подключение вентилятора и подключение теплового насоса, в зависимости от обстоятельств. Также имеется терминал, который подает питание для запуска каждой из этих функций.

Большинство проводов термостата работают от 24-вольтовой мощности, обеспечиваемой трансформатором, и, как правило, с ними безопасно работать, не отключая цепь, питающую проводку термостата. Однако, если провода низкого напряжения коснутся друг друга во время работы, внутренний предохранитель системы перегорит. Скорее всего, вам придется вызвать специалиста по ОВК для ремонта и завершения вашего проекта.

Предупреждение

Только проводка термостата является низковольтной. Цепи, питающие печи, кондиционеры и тепловые насосы, рассчитаны на напряжение 120 или 240 вольт, и с ними нельзя работать, пока питание цепи включено.

Буквы клемм термостата

Подключить набор проводов термостата довольно просто, если вы знаете, что обозначают буквы клемм и что контролирует каждая клемма. Большинство термостатов следуют стандартной системе обозначений, показанной здесь, но имейте в виду, что клеммы, цвета проводки или количество проводов, включенных в низковольтные кабели для термостатов, не являются универсальными. Точную информацию о подключении см. в электрической схеме производителя термостата.

• G: Терминал G управляет реле вентилятора и отвечает за автоматическое или ручное включение и выключение вентилятора с помощью термостата.
• RC: Терминал RC представляет собой 24-вольтовый блок питания охлаждения.
• RH: Терминал RH представляет собой 24-вольтовый источник питания отопления. ( Примечание: Клеммы RC и RH соединены перемычками в четырехпроводной системе отопления/охлаждения и одноступенчатой ​​системе теплового насоса, но не в пятипроводной системе отопления/охлаждения.)
• Y/O: Клемма Y/O используется для управления охлаждающим конденсатором. Когда термостат требует охлаждения, посылаются сигналы для включения конденсатора и вентилятора, охлаждая ваш дом.
• W/B: Терминал W/B управляет тепловым реле или клапаном. Когда термостат требует тепла, посылается сигнал на включение печи и вентилятора или котла, обогревающего ваш дом.
• Y1: Клемма Y1 используется для контакта компрессора в одноступенчатой ​​установке теплового насоса.

Насадки для замены термостатов

При установке нового термостата, примерно сравнимого со старым, обычно достаточно просто обратить пристальное внимание на то, где каждый низковольтный провод подсоединен к старому термостату, а затем подключить каждый провод к клемме с такой же маркировкой. на новый термостат. Чтобы упростить задачу, перед отсоединением старого термостата вы можете пометить провода небольшими язычками малярной ленты.

Иногда новый термостат будет иметь другую маркировку, или он может даже не использовать все провода, которые были подключены к старому термостату. Некоторым новым термостатам требуется не более двух проводов, и они будут нормально работать, если не подсоединять дополнительные провода. Ваш термостат также может иметь дополнительные клеммы, которые не относятся к вашей конкретной системе HVAC.

Опять же, это не проблема, если используются не все терминальные соединения. Обратитесь к инструкциям на новом термостате, чтобы определить, какие соединения необходимо выполнить.

Как подключить термостат

Термостат — один из самых важных приборов в вашем доме. Возможность контролировать температуру — это то, что делает ваш дом пригодным для жизни даже в самые жаркие дни лета и в самые холодные дни зимы.

По данным исследования энергопотребления в жилых помещениях (RECS) EIA, В 12% домов в США есть кондиционер, который управляется центральным термостатом .

С появлением умных домов все больше и больше американцев берут под свой контроль систему отопления, вентиляции и кондиционирования воздуха в своем доме. Знание того, как подключить термостат, является важной частью информации для домовладельца. Если ваш термостат сломался, вы сможете починить его самостоятельно, не вызывая электрика. Это не только сэкономит вам деньги, но и ускорит ремонт. Прежде чем приступить к работе, ознакомьтесь с нашей страницей с основами электробезопасности.

Это руководство предназначено для того, чтобы помочь вам выполнить подключение собственного термостата, чтобы вы могли самостоятельно решать определенные проблемы с обогревом или охлаждением. Если вы предпочитаете обратиться к профессионалу, воспользуйтесь этим руководством, чтобы ознакомиться с процессом.

ПРОВОДА РАЗНЫХ ЦВЕТОВ И ИХ

ЗНАЧЕНИЕ

Подобно команде по обезвреживанию бомб в кино, подключение термостата заключается в подключении проводов нужного цвета к нужной клемме. Понимание того, для чего предназначен каждый провод, абсолютно необходимо, если вы хотите правильно выполнить процесс. Если вас смущает какой-либо из этих процессов, проще и безопаснее вызвать профессионала.

Перед началом процесса лучше всего тщательно записать, как подключены провода (если вы меняете проводку), или использовать фотографию системы от производителя в качестве руководства. Некоторые модели могут незначительно отличаться, хотя приведенные ниже цвета являются наиболее распространенными.

КРАСНЫЙ ПРОВОД

Красный провод должен быть подключен к правой клемме термостата. Вы также можете подключить его к клемме RC с помощью перемычки между RH и RC. Если у вас есть только одна клемма R для обогрева и охлаждения, подключите ее к ней.

ЗЕЛЕНЫЙ ПРОВОД

Зеленый провод управляет вентилятором или реле, управляющим вентилятором. Он подключается к терминалу термостата G.

ЖЕЛТЫЙ ПРОВОД

Желтый провод управляет кондиционером. Желтый провод должен быть подключен к клемме Y.

БЕЛЫЙ ПРОВОД

Белый провод обычно управляет нагревом и должен быть подключен к клемме с маркировкой «W».

РАЗНЫЕ

ЭЛЕКТРОПРОВОДКА
ВАРИАНТЫ

Прежде чем приступить к подключению проводки, обязательно ознакомьтесь с инструкциями производителя. Существует несколько различных вариантов подключения термостатов. Наиболее распространенные из них описаны ниже и варьируются от 2 до 5 проводов. Если у вас больше 5 проводов, у вас больше точек управления или у вас тепловой насос, то вы не сможете проследить этот процесс.

ДВА ПРОВОДА:

Если у вас два провода, скорее всего, у вас цифровой термостат, дающий только тепло (т.е. без кондиционера). Два провода обычно красного и белого цвета (см. выше информацию о том, где они подключены).

ТРИ ПРОВОДА:

Это обычная установка для цифрового термостата, который подключается к котлу (и управляет им). У него 24-вольтовый горячий, 24-вольтовый общий провод и белый провод.

ЧЕТЫРЕ ПРОВОДА:

Это обычное устройство для термостата с батареей или цифрового термостата, который регулирует только нагрев. Обычная установка: 24-вольтовый горячий (красный), 24-вольтовый общий (синий), обогрев (белый) и вентилятор (зеленый).

ПЯТЬ ПРОВОДОВ:

Это наиболее распространенный тип проводки термостата, который охватывает системы, которые контролируют как отопление, так и кондиционирование воздуха. Обычное расположение проводов: красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (хотя общий провод может быть другого цвета).

ПРОЦЕСС ПОДКЛЮЧЕНИЯ

Теперь, когда вы понимаете основы подключения термостата, вы сможете выполнить этот процесс самостоятельно. Следующие пункты проведут вас через процесс шаг за шагом.

Безопасность превыше всего

Самое главное во всем этом процессе — оставаться в безопасности. Вы имеете дело с проводкой и электричеством, поэтому вам нужно быть абсолютно бдительным, чтобы убедиться, что вы делаете все возможное, чтобы обезопасить себя.

В большинстве случаев наличие кого-то, кто поможет вам (даже если просто наблюдать), сделает все более безопасным. Мало того, что вторая пара глаз будет полезна, но если вы попадете в какую-либо опасность, они будут рядом, чтобы оказать помощь. Однако главное правило безопасности: если сомневаетесь, не делайте этого. Наем профессионала будет стоить вам немного денег, но это того стоит, чтобы оставаться в безопасности.

Отключение питания

Следующим важным шагом в этом процессе является отключение питания блока HVAC. Вы не хотите выполнять этот процесс с питанием в системе по очевидным причинам. Для отключения питания можно использовать автоматический выключатель или аварийный выключатель.

Вы также должны убедиться, что точно знаете, где находится аварийный выключатель. Если вам требуется модернизация электрической панели или ремонт электрооборудования, устраните их перед началом этого процесса.

Делайте фотографии

Очень простой способ убедиться, что процесс идет хорошо, — это делать фотографии на каждом этапе. С помощью камеры телефона просто делайте фото перед каждым шагом. Если что-то пойдет не так, вы можете просмотреть фотографии, чтобы вернуть все как было.

Вы также можете использовать фотографии в качестве руководства для будущих проектов. Кроме того, если вам нужно вызвать профессионала, вы можете показать ему фотографии и попросить его диагностировать, на каком этапе что-то пошло не так.

Доступ к термостату

Убедившись, что вы можете безопасно получить доступ к термостату, снимите переднюю крышку. Если у вас механическая модель, в центре будет небольшой выступ регулятора. Он известен как «упреждающий жар» и должен быть установлен где-то между 0,1 и 1,5.

Какими бы ни были его настройки, вам нужно будет вернуть их к этому, когда этот процесс будет завершен, поэтому запишите это (не думайте, что вы его запомните — запишите его где-нибудь, если вы не фотографируете свой шаги).

Отсоедините провода

Во-первых, дважды проверьте, что питание отключено, так как пришло время получить доступ к проводке. Отвинтите основание от стены. Под ним будет ряд проводов. Вытащите провода из клемм в монтажной плите и оберните их вокруг ручки или карандаша, чтобы они не упали на место.

Замена монтажной плиты

Снимите старую монтажную плиту со стены. Если новая подложка не такого же размера, как предыдущая, это не имеет значения, хотя вам может потребоваться быстро подкрасить лакокрасочное покрытие, чтобы убедиться, что у вас не осталось неприглядного зазора.

Если вам нужно это сделать, сделайте это сейчас, а затем подождите, пока краска полностью высохнет, прежде чем продолжить. Затем вы можете установить новую монтажную плиту на место предыдущей.

Просверлите монтажные отверстия

Используя сверло того же размера, что и ваши настенные анкеры, просверлите монтажные отверстия в стене. Если ваша плита имеет тот же размер, что и предыдущая плита, вы можете использовать уже имеющиеся монтажные отверстия. После того, как вы просверлите отверстия, вставьте анкеры в отверстия, оставив примерно 1/16 дюйма торчащими из отверстия.

Прикрепите монтажную плиту

Теперь, когда у вас есть монтажные отверстия, вы можете снова прикрепить плиту к стене, вкрутив ее в настенные анкеры. Хотя быстрее использовать дрель, следует позаботиться о том, чтобы не расколоть материал основания, закрутив его слишком туго.

Подсоедините провода

Теперь, когда монтажная плита и клеммы на месте, вы можете снова подсоединить отдельные провода. Отмотайте их от ручки или карандаша и поочередно присоединяйте к нужным контактам. Вставьте винты, чтобы убедиться, что они надежно закреплены. Используйте уровень, чтобы убедиться, что основание ровное.

Завершение

Сделав это, вы можете сбросить регулятор нагрева на прежний уровень и снова прикрепить переднюю крышку. Используйте небольшой пылесос, чтобы убрать пыль, которую вы, возможно, создали. Затем верните питание на термостат и убедитесь, что он работает. Вы должны быть на ногах.

В конечном счете, подключение термостата не является чрезвычайно сложным процессом. Знание того, как сделать это быстро и безопасно, может сэкономить вам деньги на почасовой ставке подрядчика и стоимости вызовов.
