Регулятор напряжения 12 вольт своими руками. Как сделать простой регулятор напряжения своими руками

Содержание статьи

  • 1 Описание устройства
  • 2 История происхождения
  • 3 Разновидности приборов
  • 4 Регулятор напряжения генератора
  • 5 Инструмент необходимый для изготовления регулятора напряжения
  • 6 Порядок сборки регулятора напряжения
  • 7 Как сделать регулятор для трансформатора своими руками?
  • 8 Функции и основные характеристики
  • 9 Как избежать 3 частых ошибок при работе с симистором.
  • 10 Плата схемы управления регулятора мощности.
  • 11 РН на 2 транзисторах
  • 12 Конструкция и детали.
  • 13 Особенности изготовления
  • 14 Как соединить 5 частей регулятора на 12 вольт.
    • 14.1 Проводятся две операции:
  • 15 Как сделать диагностику без снятия?
  • 16 Как сделать регулятор для паяльника?
  • 17 Приборы для зарядного устройства
  • 18 Применение симисторных регуляторов
  • 19 Регуляторы для активной нагрузки
  • 20 Как сделать фазовую модель регулятора?
  • 21 Устройство импульсного регулятора
  • 22 Модели с плавным пуском
  • 23 Сборка регулятора напряжения на симисторах
    • 23. 1 Второй вариант
    • 23.2 Третий вариант РН на симисторе с иллюстрацией этапов, фото деталей
  • 24 На транзисторах
    • 24.1 Простая схема
    • 24.2 Другие варианты маломощных транзисторных схем
    • 24.3 Мощная сборка

Описание устройства

Регулятором напряжения называется электронный прибор, служащий для повышения или понижения уровня выходного сигнала, в зависимости от величины разности потенциалов на его входе. То есть это устройство, с помощью которого можно управлять значением мощности, подводимой к нагрузке. При этом регулировать подаваемый уровень энергии можно как на реактивной, так и активной нагрузке.

Самым простым устройством, с помощью которого можно изменять уровень сигнала, считается реостат. Он представляет собой резистор, имеющий два вывода, один из которых подвижный. При перемещении ползункового вывода реостата изменяется сопротивление. Для этого он подключается параллельно нагрузке. Фактически это делитель напряжения, позволяющий регулировать величину разности потенциалов на нагрузке в пределах от нуля до значения, выдаваемого источником энергии.

Использование реостата ограничено мощностью, которую можно через него пропустить. Так как при больших значениях тока или напряжения он начинает сильно нагреваться и в итоге перегорает, поэтому на практике применение реостата ограничено. Его используют в параметрических стабилизаторах, элементах электрического фильтра, усилителях звука и регуляторах освещённости небольшой мощности.

История происхождения

Паяльник — это инструмент, предназначенный для передачи тепла материалу при соприкосновении с ним. Прямое его назначение — создание неразъемного соединения посредством расплавления припоя.

До начала XX века существовали два типа паяльных приспособлений: газовый и медный. В 1921 году изобретатель из Германии Эрнст Сакс изобрёл и зарегистрировал патент на паяльник, нагрев которого происходил под действием электрического тока. В 1941 году Карл Уэллер запатентовал инструмент трансформаторного вида, напоминающего формой пистолет. Пропуская через свой наконечник ток, он быстро нагревался.

Через двадцать лет этот же изобретатель предложил использовать термоэлемент в паяльнике для контроля температуры нагрева. В конструкцию входили спрессованные друг с другом две металлические пластинки с разным тепловым расширением. С середины 60-х годов из-за развития полупроводниковых технологий паяльный инструмент стал выпускаться импульсного и индукционного типа работы.

Разновидности приборов

По виду выходного сигнала регуляторы разделяют на стабилизированные и нестабилизированные. Также они могут быть аналоговыми и цифровыми (интегральными). Первые строятся на основе тиристоров или операционных усилителей. Их управление осуществляется путём изменения параметров RC цепочки обратной связи. Совместно с ними для повышения мощности применяются биполярные или полевые транзисторы. Работа же интегральных устройств связана с использованием широтно-импульсной модуляции (ШИМ), поэтому в цифровой схемотехнике используются микроконтроллеры и силовые транзисторы, работающие в ключевом режиме.

При изготовлении самодельного регулятора напряжения могут быть использованы следующие элементы:

  • резисторы;
  • тиристоры или транзисторы;
  • цифровые или аналоговые интегральные микросхемы.

Первые два типа имеют несложные схемы и довольно просты к самостоятельной сборке. Их можно изготавливать без использования печатной платы с помощью навесного монтажа, в то время как импульсные регуляторы на основе микроконтроллеров требуют более обширных знаний в радиоэлектронике и программировании.

Регулятор напряжения генератора

Генератор преобразует электричество. Без генератора не работала бы вся бортовая система машины. К обмотке магнита подключён специальный датчик. Простые пружины являются задающим устройством. Для устройства сравнения используется маленький рычаг. Группа контактов играет роль исполнительного устройства. Постоянное сопротивление представляет собой орган регулировки, который часто используется в машинах.

Во время работы генератора на его выходе возникает ток. Возникший ток переходит в обмотку магнитного реле. В результате появляется магнитное поле и под его воздействием плечо рычага раздвигается. На него начинает действовать пружина, и играет роль сравнивающего устройства. Когда ток превышает положенные значения, на магнитном реле контакты раздвигаются. В это время отключается постоянное сопротивление в цепи. Меньший ток поступает на обмотку.

Пожалуй, всем полезно знать, что такое класс точности электросчетчика.

Инструмент необходимый для изготовления регулятора напряжения

Инструментов для сборки регулятора обычно нужно не так уж и много. Лучше всего выбрать следующие:

  • Паяльник
  • Припой
  • Пинцет
  • Утконосы
  • Мультиметр, для наладки схемы.

Перед тем, как начать сборку необходимо не только приобрести все необходимые элементы, но и проверить их.

Порядок сборки регулятора напряжения

Обычно, для сборки небольших электронных устройств используют монтажную плату, на которую припаиваются все навесные элементы схемы. После этого остается только сделать перемычки между этими элементами согласно принципиальной схеме.

Как сделать регулятор для трансформатора своими руками?

Регулятор напряжения для трансформатора коммутирует переменный ток при помощи тиристора. Тиристор является полупроводниковым прибором и используется для преобразования энергии большой мощности. Его управление весьма специфическое, так как он открывается импульсом тока, но закроется, когда ток будет ниже точки удержания.

Функции и основные характеристики

Ток нагрузки одноканального (фото. 1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

Плата схемы управления регулятора мощности.

Если у Вас нет опыта, то монтаж лучше сделать на плотном картоне. Заодно поймете, как элементы собираются в схему, да и для такой схемки тратить текстолит и хлорное железо расточительно. Тем более, практически все радиолюбители начинали именно с картона или фанеры. Я сам свой первый транзисторный приемник собрал на картоне.

Здесь все очень просто. В картоне прокалываете отверстия, и в них вставляете радиодетали. С обратной стороны картона загните выводы, и спаяйте их между собой, собирая схему. Кусок картона возьмите с запасом. Лишнее потом отрежете.

Вот такая плата схемы управления у меня получилась.

P.S. Я немного разучился собирать схемы на картоне, получилось не совсем красиво, но это лучше, чем навесной монтаж.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

Конструкция и детали.

В схеме используются два кремниевых транзистора: КТ315 и КТ361. Так как корпуса у них одинаковые, то различаются они по месту расположения буквенной маркировки. На рисунке эти места обозначены стрелками.

У транзистора КТ315 буква всегда расположена в левом верхнем углу

корпуса, а у КТ361 буква всегда наносится в
середине корпуса
. Все остальные обозначения это: год выпуска, месяц, партия.

На следующем рисунке изображены диод и стабилитрон. Здесь нужно обратить внимание на цоколевку их выводов. Как правило, цоколевка наносится на корпусе элемента в виде полоски, точки или нескольких точек со стороны обозначаемого вывода.

Также встречаются диоды, у которых на корпусе нанесено условное обозначение диода, применяемое на принципиальных схемах. Как именно нанесено обозначение относительно выводов, значит, такое расположение анода и катода соответствует действительности.

У импортных диодов и стабилитронов наносится полоска со стороны вывода катода, а у мощных, цоколевка наносится в виде условного обозначения диода.

У Советских и Российских диодов цоколевка немного отличается от импортной. Здесь используется и полоска, и точки, и условное обозначение диода. К тому же еще обозначаются и вывод анода, и вывод катода. Так что, в любом случае, желательно использовать справочник или измерительный прибор для более точного определения выводов.

В схеме регулятора мощности, в качестве регулируемого элемента, используется тиристор. Сам по себе тиристор напоминает диод, только у него есть еще один вывод – управляющий электрод.

В закрытом состоянии тиристор не пропускает ток, и если на его управляющий электрод подать отпирающее напряжение, то тиристор откроется, и через анод и катод потечет ток. Чем больше будет ток отпирающего напряжения, тем больший ток будет пропускать тиристор через себя.

Если возникнут проблемы с приобретением резистора R5, то его можно будет сделать из двух резисторов, соединенных последовательно. Все остальные детали простые, поэтому на них останавливаться не будем.

В качестве корпуса регулятора мощности, как вы уже догадались, возьмем накладную розетку. Когда будете покупать, то обратите внимание, чтобы сама розетка была сделана из пластмассы

, а не из керамики.

Это нужно для того, если вдруг тиристор не будет влезать в корпус, то от пластмассы всегда можно срезать лишний кусок.

Собирать регулятор будем из двух частей. Низковольтную часть лучше собрать на фольгированном стеклотекстолите, плотном картоне или любом другом диэлектрическом материале — так будет аккуратней. А вот высоковольтную часть сделаем навесным монтажом, как показано на рисунке ниже.

Здесь отверстия обозначены черными точками, а все соединения между точками и деталями — дорожки

, показаны синими линиями. Плата схемы управления и силовая часть соединяются между собой тремя красными проводниками.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

  • паяльник;
  • мультиметр;
  • припой;
  • пинцет;
  • кусачки;
  • флюс;
  • технический спирт;
  • соединительные медные провода.

Если планируется собирать устройство, состоящее из 6 и более элементов, то целесообразно будет смастерить печатную плату. Для этого необходимо иметь фольгированный текстолит, хлорное железо и лазерный принтер.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать.

Как соединить 5 частей регулятора на 12 вольт.

Переменный резистор 10кОм.

Это переменный резистор 10ком. Изменяет силу тока или напряжений в электрической цепи, увеличивает сопротивление. Именно им регулируется напряжение.

Радиатор. Нужен для того, чтобы охладить приборы в случае их перегрева.

Резистор на 1 ком. Снижает нагрузку с основного резистора.

Читайте также:  Различия схем подключения электрогенератора к домашней сети: особенности каждой схемы, область применения, выбор оборудования + основные ошибки и советы профессиональных электриков

Транзистор. Прибор, увеличивает силу колебаний. В регуляторе он нужен, чтобы получить электрические колебания высокой частоты

2 проводка. Необходимы для того, чтобы по ним шел электрический ток.

Берем транзистор и резистор. У обоих есть 3 ответвления.

Проводятся две операции:

  1. Левый конец транзистора (делаем это алюминиевой частью вниз) присоединяем к концу, который находится в середине резистора.
  2. А ответвление середины транзистора соединяем с правым у резистора. Их необходимо припаять друг к другу.

Первый провод необходимо спаять с тем, что получилось во 2 операции.

Второй нужно спаять с оставшимся концом транзистора.

Прикручиваем к радиатору соединенный механизм.

Резистор на 1кОм припаиваем к крайним ножкам переменного резистора и транзистора.

Схема готова.

Как сделать диагностику без снятия?

Не рекомендуется проводить такую проверку, так как нет возможности оценить состояние щеточного узла. Но случаи бывают разные, поэтому даже такая диагностика может дать свои плоды. Для работы вам потребуется мультиметр или, если такового нет, лампа накаливания. Для вас главное – это провести замер напряжения в бортовой сети автомобиля, определить, нет ли скачков. Но их можно заметить и при езде. Например, мигание света при изменении оборотов коленчатого вала двигателя.

Но точнее окажутся измерения, проведенные с использованием мультиметра или вольтметра с растянутой шкалой. Заведите двигатель и включите ближний свет. Подключите мультиметр к клеммам аккумуляторной батареи. Напряжение не должно превышать 14,8 Вольт. Но и нельзя, чтобы оно опускалось ниже 12. Если оно находится не в дозволенном интервале, то имеется поломка регулятора напряжения. Не исключено, что нарушены контакты в местах соединения прибора с генератором, либо окислены контакты проводов.

Как сделать регулятор для паяльника?

Сделать регулятор тока своими руками для паяльника можно, используя тиристор триодного типа. Дополнительно потребуются биполярные транзисторы и низкочастотный фильтр. Конденсаторы в устройстве применяются в количестве не более двух единиц. Снижение тока анода в данном случае должно происходить быстро. Чтобы решить проблему с отрицательной полярностью, устанавливаются импульсные преобразователи.

Для синусоидального напряжения они подходят идеально. Непосредственно контролировать ток можно за счет регулятора поворотного типа. Однако кнопочные аналоги также встречаются в наше время. Чтобы обезопасить устройство, корпус используется термостойкий. Резонансные преобразователи в моделях также можно встретить. Отличаются они, по сравнению с обычными аналогами, своей дешевизной. На рынке их часто можно встретить с маркировкой РР200. Проводимость тока в данном случае будет невысокой, однако управляющий электрод со своими обязанностями справляться должен.

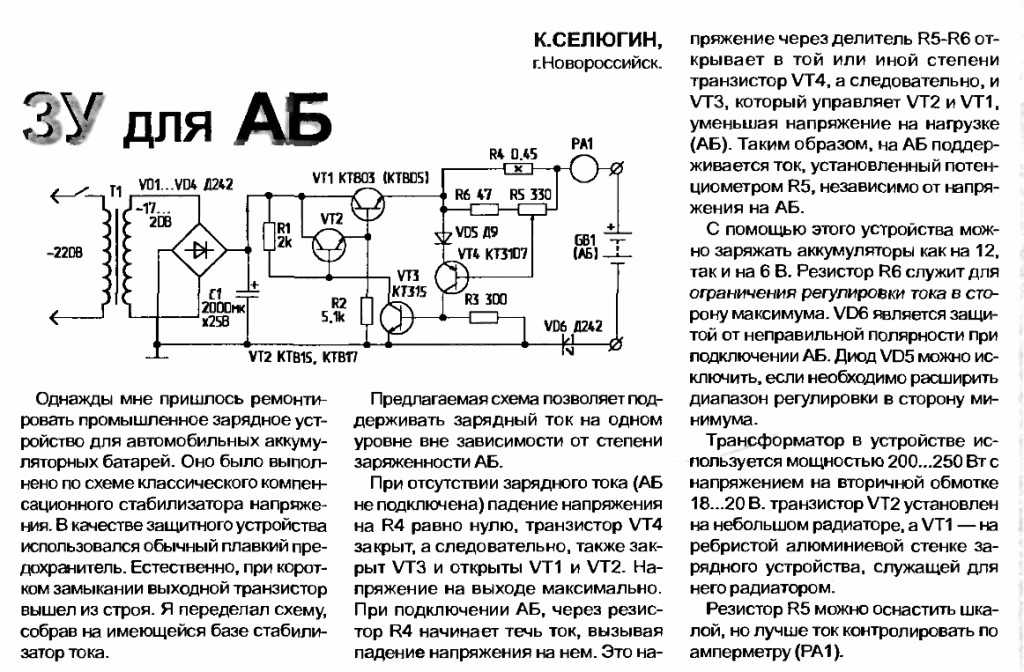

Приборы для зарядного устройства

Чтобы сделать регулятор тока для зарядного устройства, тиристоры необходимы только триодного типа. Запирающий механизм в данном случае будет контролировать управляющий электрод в цепи. Полевые транзисторы в устройствах используются довольно часто. Максимальной нагрузкой для них является 9 А. Низкочастотные фильтры для таких регуляторов не подходят однозначно. Связано это с тем, что амплитуда электромагнитных помех довольно высокая. Решить эту проблему можно просто, используя резонансные фильтры. В данном случае проводимости сигнала они препятствовать не будут. Тепловые потери в регуляторах также должны быть незначительными.

Применение симисторных регуляторов

Симисторные регуляторы, как правило, применятся в устройствах, мощность которых не превышает 15 В. В данном случае они предельное напряжение способны выдерживать на уровне 14 А. Если говорить про приборы освещения, то они использоваться могут не все. Для высоковольтных трансформаторов они также не подходят. Однако различная радиотехника с ними способна работать стабильно и без каких-либо проблем.

Регуляторы для активной нагрузки

Схема регулятора тока для активной нагрузки тиристоры предполагает использовать триодного типа. Сигнал они способны пропускать в обоих направлениях. Снижение тока анода в цепи происходит за счет понижения предельной частоты устройства. В среднем данный параметр колеблется в районе 5 Гц. Напряжение максимум на выходе должно составлять 5 В. С этой целью резисторы применяются только полевого типа. Дополнительно используются обычные конденсаторы, которые в среднем способны выдерживать сопротивление 9 Ом.

Импульсные стабилитроны в таких регуляторах не редкость. Связано это с тем, что амплитуда электромагнитных колебаний довольно большая и бороться с ней нужно. В противном случае температура транзисторов быстро возрастает, и они приходят в негодность. Чтобы решить проблему с понижающимся импульсом, преобразователи используются самые разнообразные. В данном случае специалистами также могут применяться коммутаторы. Устанавливаются они в регуляторах за полевыми транзисторами. При этом с конденсаторами они соприкасаться не должны.

Как сделать фазовую модель регулятора?

Сделать фазовый регулятор тока своими руками можно при помощи тиристора с маркировкой КУ202. В этом случае подача запирающего напряжения будет проходить беспрепятственно. Дополнительно следует позаботиться о наличии конденсаторов с предельным сопротивлением свыше 8 Ом. Плата для этого дела может быть взята РР12. Управляющий электрод в этом случае обеспечит хорошую проводимость. Импульсные преобразователи в регуляторах данного типа встречаются довольно редко. Связано это с тем, что средний уровень частоты в системе превышает 4 Гц.

В результате на тиристор оказывается сильное напряжение, которое провоцирует возрастание отрицательного сопротивления. Чтобы решить эту задачу, некоторые предлагают использовать двухтактные преобразователи. Принцип их работы построен на инвертировании напряжения. Изготовить самостоятельно регулятор тока данного типа в домашних условиях довольно сложно. Как правило, все упирается в поиски необходимого преобразователя.

Устройство импульсного регулятора

Чтобы сделать импульсный регулятор тока, тиристор потребуется триодного типа. Подача управляющего напряжения осуществляется им с большой скоростью. Проблемы с обратной проводимостью в устройстве решаются за счет транзисторов биполярного типа. Конденсаторы в системе устанавливаются только в парном порядке. Снижение тока анода в цепи происходит за счет смены положения тиристора.

Запирающий механизм в регуляторах данного типа устанавливается за резисторами. Для стабилизации предельной частоты фильтры могут применяться самые разнообразные. Впоследствии отрицательное сопротивление в регуляторе не должно превышать 9 Ом. В данном случае это позволит выдерживать большую токовую нагрузку.

Модели с плавным пуском

Для того чтобы сконструировать тиристорный регулятор тока с плавным пуском, нужно позаботиться о модуляторе. Наиболее популярными на сегодняшний день принято считать поворотные аналоги. Однако они между собой довольно сильно отличаются. В данном случае многое зависит от платы, которая применяется в устройстве.

Если говорить про модификации серии КУ, то они работают на самых простых регуляторах. Особой надежностью они не выделяются и определенные сбои все же дают. Иначе обстоят дела с регуляторами для трансформаторов. Там, как правило, применяются цифровые модификации. В результате уровень искажений сигнала значительно сокращается.

Сборка регулятора напряжения на симисторах

В основе работы симисторного РН — фазовое смещение открывания ключа. Детали схемы можно разделить на две группы:

  • силовые (ключ) — симистор;
  • создающие управляющие импульсы, база на симметричном динисторе.

С помощью резисторов R1 и 2 сконструирован делитель напряжения. Сопротивление на первом переменное, что дает возможность регулировать значение на отрезке R2–C1. Между указанными деталями поставлен динистор DB3. Конструкция работает с мощностью около 100–150 Вт.

Алгоритм работы:

  1. В момент достижения напряжения на конденсаторе C1 точки открытия динистора, на симистор (он же является силовым ключом) VS1 поступает импульс для управления — он активируется.
  2. Через симистор начинает протекать ток на подключенный прибор.
  3. Положением регулятора выставляют часть фазы волны, где срабатывает силовой ключ.

Второй вариант

Данный способ сборки на симисторе своими руками почти аналогичен предыдущему. Схема базируется на дешевом симисторе BT136. Сборка предназначена для работы в пределах 100 Вт.

Потребуется следующее:

Как работает: через цепь DN1 (динист.) — C1 (конд.) — D1 (диод) ток течет на DN2 (симист.). Последний открывается и момент этого зависит от емкости C1, заряжаемого через R1 и 2 (резисторы). Получается требуемый алгоритм: модуляцией сопротивления R1 настраивается скорость заряда конденсатора.

Конструкция чрезвычайно простая, но отлично справляется с настройкой вольтажа нагревательных приборов с вольфрамовой нитью. Но есть минус: отсутствует обратная связь, поэтому применять самоделку для регулировки оборотов коллекторного электродвигателя нельзя.

Третий вариант РН на симисторе с иллюстрацией этапов, фото деталей

Нижеуказанная схема может обслужить нагрузку до 1 кВт. Потребуется конденсатор 0.1 мкФ×400 В и следующее:

Графически схема выглядит так:

Детали можно спаять между собой, но рассмотрим вариант с платой — ее вытравливают и лудят стандартными методами, макет ниже:

Припаиваем симистор, переменный резистор. Конденсатор в нашем случае на плате со стороны лужения, так как у пользователя он был со слишком короткими ножками.

Далее, динистор: у него нет полярности, вставляем как угодно. Затем установка всего остального: диода, резистора, светодиода, перемычки, винтового клеммника.

Конструкция помещается в любую коробочку, пример:

Самоделка в дополнительных настройках не нуждается. Можно применять не только для сети 220 В на стандартные приборы, но и для любого источника с переменным током от 20 до 500 В. Данный диапазон определен предельными характеристиками радиоэлементов.

На транзисторах

Сборки на транзисторах больше подходят для индуктивной нагрузки, ими можно регулировать обороты электродвигателей.

Простая схема

Данная сборка очень практичная — этот регулятор напряжения представляет собой простой блок питания, универсальный адаптер к радиоустройствам на разные напряжения (вольтаж). Собрать сможет даже пользователь с начальными познаниями и небольшим опытом.

Элементы:

  • транзистор КТ815Г, можно и 817 Г;
  • переменник на 10 кОм;
  • резистор стандартный 0.125 Вт на 1 кОм

Спаять элементы можно без площадки, но покажем, как это сделано с ней. Создаем плату:

Пайка компонентов:

  1. Транзистор, важно не перепутать его выводы (эмиттер и базу).
  2. Резистор на 1 кОм.
  3. Впаиваем с проводами переменник на 10 кОм. Можно применить и другой, припаять сразу, без них, если позволяет типоразмер.
  4. Четыре вывода — к питанию, к выходам.

Подсоединяем к питанию, выход оснащаем светодиодом, подключаем нагрузку (лампу), моторчик, тот же светодиод (в нашем примере он). Двигаем регулятор — наблюдаем изменение напряжения.

Особенность: диапазон обслуживаемой мощность и ток нагрузки ограничены предельными характеристиками транзистора — примерно половина 1 Ампера. Для увеличения диапазона такого регулируемого стабилизатора надо брать транзисторы КТ805, 819.

Другие варианты маломощных транзисторных схем

С 2 деталями: транзистором и переменником. Алгоритм элементарный: последний указанный элемент индуцирует (отпирает) первый. Чем ниже номинал настроечного резистора, тем более плавная регулировка. Это вариант для маломощной нагрузки, например, для вентиляторов, слабых электромоторчиков, светодиодов. Транзистор нагревается сильно, поэтому радиатор желательный.

Мощная сборка

Опишем особо мощный регулятор для нагрузки в несколько кВт. Тут ток на нагрузку идет также через симистор, но управляется все через каскад транзисторов. Переменником настраивается ток, поступающий в базу первого транз. (маломощного), а тот посредством коллекторно-эмиторного перехода осуществляет управление базой уже мощного транз., который реализует открывание/закрывание симистора. Так создается возможность очень плавной настройки огромных токов на нагрузке.

Источники

  • https://rusenergetics.ru/praktika/regulyator-napryazheniya
  • https://instanko.ru/osnastka/regulyator-moshchnosti.html
  • https://instrument.guru/elektrichestvo/prostoj-regulyator-napryazheniya-na-12-volt-svoimi-rukami.html
  • https://svoimirykami.info/regulyator-napryazheniya-svoimi-rukami/
  • https://BurForum.ru/svarka/shema-prostogo-regulyatora-napryazheniya-12v.html
  • https://instanko.ru/elektrichestvo/regulyator-napryazheniya-i-toka.html
  • https://FB.ru/article/196987/regulyator-toka-svoimi-rukami-shema-i-instruktsiya-regulyator-postoyannogo-toka
  • https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/regulyator-napryazheniya-220-v-svoimi-rukami. html

[свернуть]

Схема регулятора напряжения на 12 вольт автомобильный

Пользователь интересуется товаром NM — Универсальный блок реле 4-х канальный — исполнительное устройство. Пользователь Сергей интересуется товаром NM — Универсальный блок реле 4-х канальный — исполнительное устройство. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Устройство и схемы управления генератором автомобиля

  • Регулятор напряжения

  • Устройство и схемы управления генератором автомобиля

  • Электронный регулятор напряжения бортовой сети авто

  • Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

  • Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный регулятор наприжения на 12 вольт.

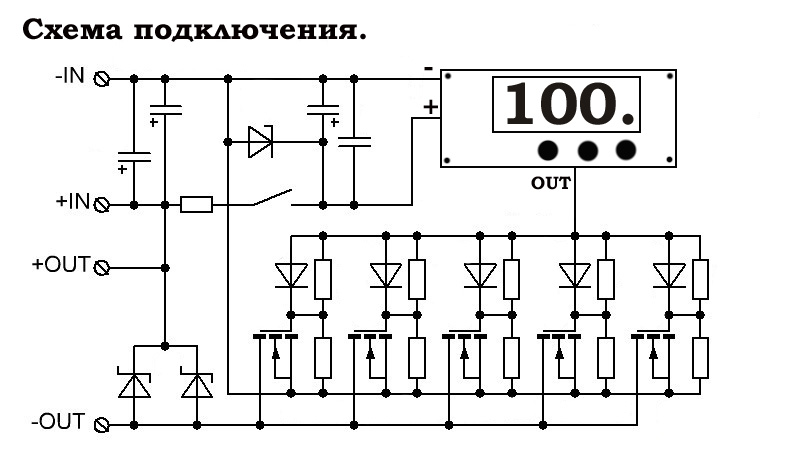

Устройство и схемы управления генератором автомобиля



Стабильность напряжения — это весьма важная характеристика электропитания для большинства электронных устройств. В них содержатся электрические цепи с нелинейными элементами. Для оптимальной настройки этих цепей существует определенная величина разности потенциалов. И если она будет изменяться, электрическая цепь утратит правильные эксплуатационные характеристики. Поскольку напряжение 12 вольт является стандартом не только для автомобилей, но и для многих других устройств, далее пойдет речь именно о таких регуляторах.

Речь о том или ином регуляторе 12 вольт имеет смысл вести только при указании дополнительных данных:. Каждый из перечисленных параметров связан с определенными техническими решениями, которые отражаются в схеме. Общая схема регулятора — это нагрузка, которая соединена с некоторым устройством. Оно условно обозначено прямоугольником на схеме, показанной далее. Внутри этого прямоугольника может быть та или иная схема, которая соответствует дополнительным данным, упомянутым выше.

Простейшим регулятором является переменный резистор. Он позволяет без искажений регулировать переменное напряжение. Также такой резистор применим и при постоянном токе. Если разность потенциалов на входе значительно больше 12 вольт на выходе, в регуляторе будет теряться энергия. На переменном резисторе будет выделяться тепло. Чтобы избежать потерь тепла, на переменном токе надо применить переменную индуктивность, которой может стать ЛАТР.

Его пропускная способность ограничивается, как и в переменном резисторе, конструкцией подвижного контакта. Но если допустимо переключение путем переставления между витками перемычки с надежными контактами, можно получать значительную силу тока.

Другим способом регулирования своими руками переменного напряжения 12 вольт может быть изменение индуктивности регулятора. Для этого вручную изменяется либо зазор, либо число витков, специально предназначенных для этого.

По такому принципу устроен регулируемый сварочный трансформатор, используемый для электропитания вольтовой дуги. Если регулятор напряжения 12 вольт не обладает свойствами стабилизатора и управляется своими руками, разность потенциалов на нагрузке необходимо контролировать вольтметром. Переменный резистор и переменная индуктивность могут быть использованы и как регулятор тока.

В этом случае необходимо контролировать ток в нагрузке амперметром. Если параметры напряжения на нагрузке не оговорены, за исключением его величины в 12 В, регулировать можно диммером.

Это может быть мощный регулятор, поскольку он обычно выполнен на основе тиристора. А современные тиристоры выпускаются для очень широкого диапазона разности потенциалов и тока. Для получения заданных параметров напряжения или тока нагрузки применяются стабилизаторы. В них выходное напряжение или ток сравниваются с эталонным значением, и при минимальном заданном изменении выполняется автоматическая компенсация регулятора управлением соответствующего полупроводникового прибора.

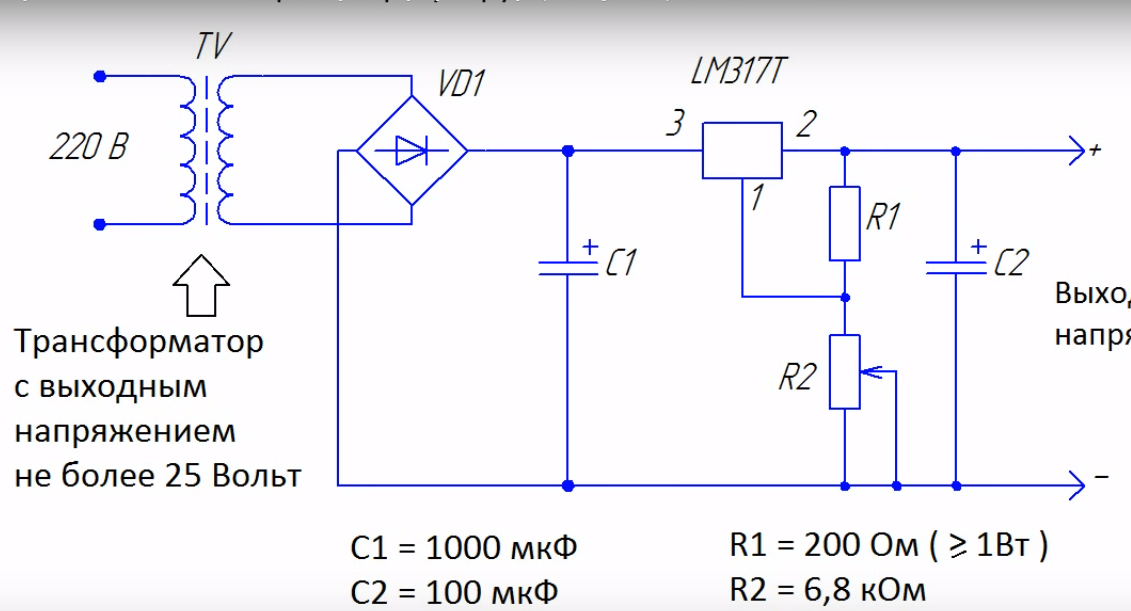

Существует огромное количество разнообразных схем различных стабилизаторов. Наиболее простыми в использовании являются интегральные микросхемы. Такие готовые стабилизаторы очень удобны для питания светодиодов как в автомобилях, так и в системах освещения.

При питании от сети вольт необходим понижающий трансформатор с выпрямителем, подключаемый к входу. Поскольку во многих случаях параметры нагрузки весьма специфичны, делаются специальные стабилизаторы напряжения и тока. Они могут работать как в непрерывном, так и в импульсном режиме.

Но это уже совсем другая история…. Генератор является самым важным устройством в системе регулирования. В систему регулирования напряжения входят следующие элементы: выпрямитель, генератор и аккумулятор. Для создания регулятора напряжения на 12 вольт своими руками достаточно иметь схему регулятора напряжения и простые радиодетали. В этой схеме нет стабилизаторов.

На транзистор лучше поставить систему охлаждения, чтобы он не перегревался от нагрузок. Транзистор можно поставить более мощный, тогда можно будет заряжать этим устройством небольшие аккумуляторы.

Генератор преобразует электричество. Без генератора не работала бы вся бортовая система машины. К обмотке магнита подключён специальный датчик. Простые пружины являются задающим устройством. Для устройства сравнения используется маленький рычаг. Группа контактов играет роль исполнительного устройства. Постоянное сопротивление представляет собой орган регулировки, который часто используется в машинах. Во время работы генератора на его выходе возникает ток. Возникший ток переходит в обмотку магнитного реле.

В результате появляется магнитное поле и под его воздействием плечо рычага раздвигается. На него начинает действовать пружина, и играет роль сравнивающего устройства.

Когда ток превышает положенные значения, на магнитном реле контакты раздвигаются. В это время отключается постоянное сопротивление в цепи. Меньший ток поступает на обмотку. Регулятор напряжения для трансформатора коммутирует переменный ток при помощи тиристора. Тиристор является полупроводниковым прибором и используется для преобразования энергии большой мощности. Его управление весьма специфическое, так как он открывается импульсом тока, но закроется, когда ток будет ниже точки удержания.

Для схемы можно использовать отечественные радиодетали. Если четыре диода и тиристор поставить на охладители, тогда регулятор сможет давать нагрузку 9 ампер, когда в сети вольт. В результате можно будет управлять током при нагрузке в 2,1 киловатт. Силовых компонентов в схеме только два тиристора и диодный мост. Рассчитаны эти компоненты на ток в 9 ампер при вольтах. Переменное электричество преобразуется в пульсирующее полярное электричество за счёт диодного моста.

Тиристор отвечает за фазовое регулирование полупериодов. Пятнадцать вольт поступает на систему управления и ограничивается при помощи двух резисторов R 1, R 2 и одного стабилитрона VD 5. Чтобы увеличить рассеиваемую мощность, используются последовательные резисторы. Сначала в месте соединения резистора R 6 и R 7 отсутствует ток, но затем оно увеличивается и на эмиттере VT 1 оно тоже увеличивается и после этого откроется транзистор. Два транзистора образуют слабый по мощности тиристор.

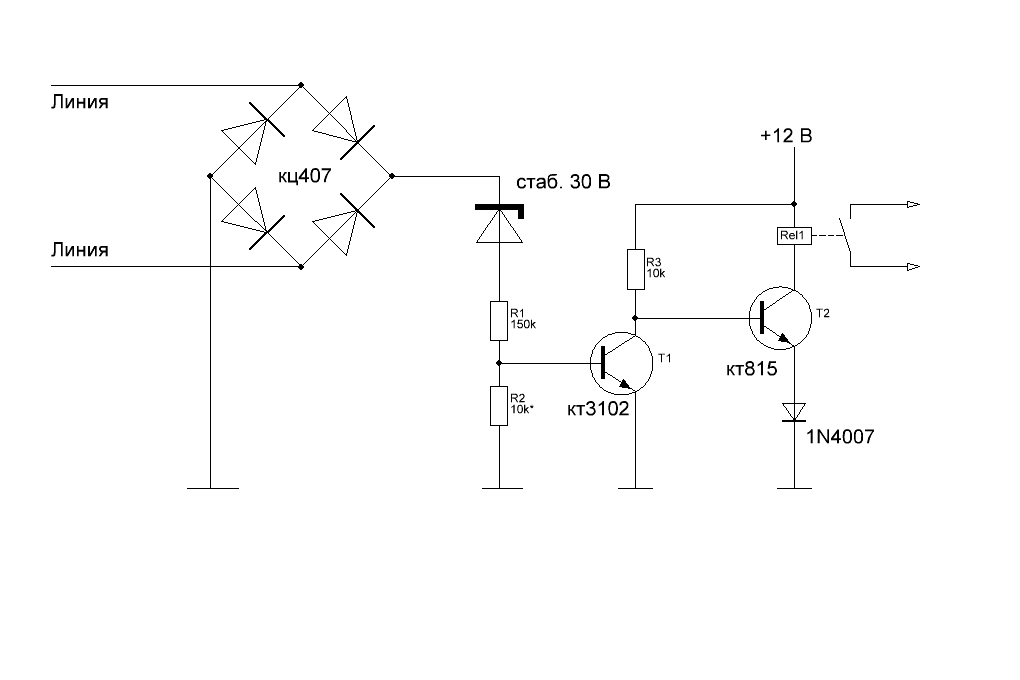

Если ток поступает на базу перехода VT 1 больше допустимого значения, транзистор начинает открываться и отпирает VT 2. При этом VT 2 открывает тиристор.

Для того, чтобы лампа накаливания плавно начинала гореть ярче, и создаётся регулятор напряжения. В представленной схеме применяется недорогой микроконтроллер. В этой схеме можно использовать дискретные элементы. В представленной схеме применяются 2 кнопки для регулировки яркости лампы. В схеме используется одна лампа. Рассмотрим, по какому принципу работает представленная схема. Конденсаторы C 2, C 3 представленные на схеме фильтруют его. Микропрограмма на микроконтроллере начинает опрашивать копки S.

На выходных цепях микросхемы D 1 и резистора R 3 образуется прерывания, если напряжение от сети начинает проходить через ноль из-за этого срабатывает таймер TMRO на микроконтроллере, и начинается загрузка записанных данных. Как только таймер перестаёт считать, возникает прерывание, из-за этого в порт GP 5 выдаётся импульс продолжительностью в 14 мкс. В результате на транзисторе при помощи импульса открывается ключ, а он открывает симистор.

Его угол открывания начнёт постепенно меняться. Возможно, увидеть в результате постепенное увеличение напряжения. Кнопки S. Полученные данные записываются на память контролера в результате яркость будет увеличивать до записанного значения. Для подавления скачков напряжения выше заданной нормы используется R 2. В представленной схеме используется симистор VS 1 небольшой мощности.

У него максимальный ток составляет 2 А. Ток проходит через диод, а напряжение снижается на 0,4 вольта, но во многом всё зависит от самого технических параметров диода. Когда оно падает, регулятор заставляет генератор выдавать ток большего значения. Диодная схема применяется для создания трёхуровневого регулятора напряжения. Единственная разница заключается в том, что для трёхуровневого регулятора напряжения понадобиться добавить переключатель и дополнительный диод.

Диод подойдёт любой рассчитанный на ток не меньше 6А. В результате получается вот такая схема. Если повернуть переключатель в одном положении появляется 14,1 вольт, второе положение переключателя даёт 15,3 вольта, третье положение даёт 14,7 вольт. ШИМ регулятор напряжения 12 вольт.

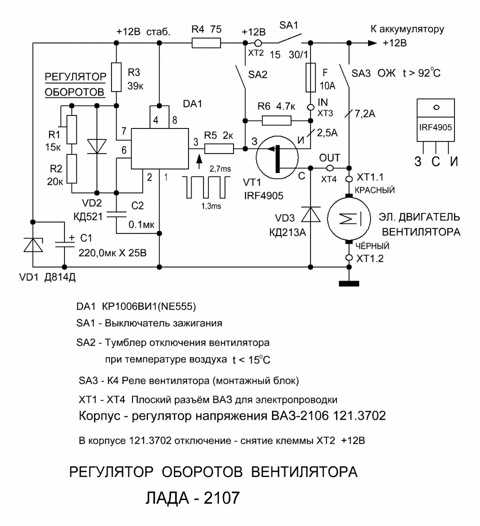

В данной статье приводится описание двух принципиальных схем регулятора основанных на широтно — импульсной модуляции ШИМ постоянного тока, которые реализованы на базе операционного усилителя КУД6.

Регулятор напряжения

Пользователь интересуется товаром NM — Универсальный блок реле 4-х канальный — исполнительное устройство. Пользователь Сергей интересуется товаром NM — Универсальный блок реле 4-х канальный — исполнительное устройство. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Модель снята с продажи. Благодаря использованию в схеме управления метода ШИМ широтно-импульсная модуляция , подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах, а при работе имеют меньший уровень шумов. Нет в наличии.

Устройство и схема включения автомобильного генератора. Логично предположить, что этим занимается реле-регулятор, расположенный Напряжение 12 Вольт, проходящее через контрольную лампочку на.

Устройство и схемы управления генератором автомобиля

На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. Подскажите пожалуйста, где можно найти схему регулируемого стабилизатора с выходным напряжением вольт, и током вольт Подскажите пожалуйста, где можно найти схему регулируемого регулятор с выходным напряжением вольт, и током ампер? Однако, я так думаю, эти показания были сняты при подаче на ротор тех самых 13,5 Вольт. Желательно, чтобы схема была без навороченной системы защиты от перегрузки и перегрева. Принципиальная схема блока напряженья с регулятором тока. Собрал уже с десятка два таких регуляторов напряжения И так смотрим схему. Откройте лучший выбор Регулятор Напряжения 0 12v на hiddenrussia. Откройте для себя лучшие 25 самых популярных Регулятор Напряжения 0 12v по лучшей цене!. Вольт туда — вольт сюда на стабилитроне, аукнется полутора вольтами на выходе схемы. Часто задается вопрос родной регулятор мотоцикла шести контактный, все схемы пятиконтактные — как поступить?

Электронный регулятор напряжения бортовой сети авто

Полезные советы. Импульсный стабилизатор напряжения — или как из 12 вольт солнечной Как снизить напряжение у аккумулятора? Повышающий DC-DC преобразователь.

Когда-то давно накрылся мокрым тазом и медным полотенцем мой штатный регулятор.

Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

Время работы: понедельник-пятница с до ; суббота, воскресенье-выходной. Записаться на обслуживание. Источником электричества в автомобиле является генератор, который приводится во вращение ременным приводом от коленвала двигателя. Конструктивно генератор состоит из трехфазного генератора переменного тока, выпрямителя и регулятора напряжения. Генерация переменного тока в обмотках статора происходит за счет вращающегося внутри ротора, который соответственно создает вращающееся магнитное поле. Так как обороты двигателя и мощность потребителей электричества постоянно меняется есть необходимость регулировать мощность генератора.

Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора. Вариант 1. Сопротивление резистора 10 кОм — это стандарт для установки регулятора, провода в схеме подключаются по принципу: 1 и 2 клемма для питания, 3 и 4 для нагрузки — ток распределится правильно по нужным полюсам, радиатор устанавливать нужно — чтобы защитить от перегрева, транзистор использован КТ — такой всегда подойдет. В таком варианте построенная схема сработает, регулятор станет работать. Вариант 2. Сопротивление кОм — слишком высокое, будет нарушена плавность звука в работе, а может не сработать вообще, 1 и 3 клемма это нагрузка, 2 и 4 питание, радиатор нужен , в схеме, где стоял минус будет плюс, транзистор любой — действительно можно использовать какой угодно. Регулятор не заработает из-за того, что схема собрана, будет неправильно.

[СКАЧАТЬ] Схема регулятора напряжения на 12 вольт автомобильный PDF бесплатно или читать онлайн на планшете и смартфоне. Схема регулятора .

Светодиодная подсветка все глубже внедряется в нашу жизнь. Капризные лампочки выходят из строя и красота сразу меркнет. И все потому, что светодиоды не могут работать просто от включения в электросеть. Они обязательно подключаются через стабилизаторы драйверы.

Хранение 8 дней. Для заказов меньше 4 ,00 р. Нельзя путать полярность подключения к источнику питания, и включать большие нагрузки без радиатора, выйдет из строя. Каталог товаров. Войти в ЛК.

При использовании в качестве системы подсветки для авто светодиодов — в схеме обязательно должен быть — стабилизатор напряжения на 12 вольт, собрать который вполне под силу своими руками. Рассмотрим, зачем вообще нужен особый регулятор выходных параметров электрического тока для дополнительного освещения в машине, а также как самостоятельно изготовить его в вариантах — на кренке, с двумя транзисторами, на операционном усилителе и на импульсной микросхеме.

Генератор — это электрическая машина, предназначенная для выработки электрической энергии. Генераторы являются основным элементом электроснабжения и обеспечивают бесперебойную работу электрических приемников. Генератор состоит из двух основных элементов — это статор и ротор. В статор входит корпус генератора, на котором установлена обмотка статора. Обмотка производится с медной проволоки и выполняется в виде изолированных друг от друга витков по всей окружности стенка статора.

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить регулятор напряжения 12 вольт и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус.



Регулятор напряжения — 12 В — COM-12766

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

    Избранное

    Любимый

    12

    Список желаний

    • Описание

    • Функции

    • Документы

    Это базовый стабилизатор напряжения L7812, трехполюсный положительный стабилизатор с фиксированным выходным напряжением 12 В. Этот стационарный регулятор обеспечивает локальное регулирование, внутреннее ограничение тока, контроль теплового отключения и защиту безопасной зоны для вашего проекта. Каждый из этих регуляторов напряжения может выдавать максимальный ток 1,5 А.

    • Выходное напряжение: 12 В
    • Выходной ток: 1,5 А
    • Защита от тепловой перегрузки
    • Защита от короткого замыкания
    • Выходной переход Защита SOA

    Регулятор напряжения — справка и ресурсы по продукту 12 В

    • Необходимые навыки

    Основной навык:

    Пайка

    Этот навык определяет сложность пайки конкретного изделия. Это может быть пара простых паяных соединений или потребуются специальные инструменты для оплавления.

    1
    Пайка

    Уровень навыка: Нуб — Требуется некоторая базовая пайка, но она ограничена всего несколькими контактами, базовой пайкой через отверстие и парой (если есть) поляризованных компонентов. Обычный паяльник — это все, что вам нужно.
    Просмотреть все уровни навыков

    Основной навык:

    Электрические прототипы

    Если для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

    3
    Электрическое прототипирование

    Уровень навыков: Компетентный — Чтобы узнать, как использовать компонент, вам потребуется обратиться к таблице данных или схеме. Ваше знание таблицы данных потребует только основных функций, таких как требования к питанию, распиновка или тип связи. Кроме того, вам может понадобиться блок питания с напряжением более 12 В или силой тока более 1 А.
    Просмотреть все уровни навыков

    • Комментарии
      5
    • Отзывы
      0

    Пока нет отзывов.

    5В, 6В, 9В, 8В, 10В, 12В, 15В, 18В, 24В-1А Регуляторы серии 78xx

    Зачем использовать регулятор напряжения 78xx? Когда наши электронные проекты требуют фиксированной регулируемой цепи питания постоянного тока.

    Давным-давно. Я часто использую диод Зенера и транзистор для создания регулятора. Они хороши, но имеют много частей.

    Итак, теперь первый выбор, мы рекомендуем использовать IC (интегральная схема в семействе 78xx).

    Могут быть стационарным регулируемым источником питания. Дают выходное напряжение: 5В, 6В, 9В, 10В, 12В, 15В, 18В, 24В при максимальном токе 1,5А.

    Прост в использовании, дешев, популярен давно.

    Детали, используемые в этих схемах, легко доступны на большинстве местных рынков.

    Многие схемы фиксированных регуляторов 5 В, 6 В, 9 В, 10 В, 12 В, 1 А с использованием серии IC-78xx

    Например, используйте схемы серии 78xx в стабилизаторах фиксированного положительного напряжения.

    Предположим, вы новичок. Все вещи в электронике слишком запутаны. Но вы заинтересованы в изучении этого. Я был таким, как ты. Я люблю учиться по кругу. Когда я смотрю много схем. Я начал понимать его систему.

    Я пытаюсь спроектировать (нарисовать) 9 примеров схем для вас. Надеюсь, вы разобрались с этими схемами.

    78xx Цепи питания

    Регуляторы 5 В с использованием 7805

    Цепь преобразователя постоянного тока 9 В в 5 В

    Портативный MP3 -плеерный подача

    УДАЛЕНИЕ СТРОИТЕЛЬСТВО: ‘7805 5V регулятор напряжения’ »

    7806 DC Регулятор 6V

    8V 1A Регулятор с использованием 7808

    .

    Related Posts

    78xx Цепи питания

    Мы используем стабилизатор напряжения IC-78XX серии Или некоторые называют серии 7800. Вы можете изменить выходное напряжение, следуя желаемому номеру IC!

    • 5V Использование IC-7805 Схема регулятора напряжения ,
    • 6V Использование IC-7806
    • 8V Использование IC-7808
    • 9V Использование IC-7809
    • 10140 9V Использование IC-7809
    • 1010140 9V. IC-7812
    • 15 В используется IC-7815
    • 18 В используется IC-7818
    • 24 В используется IC-7824

    Нагрузка обычно регулируется в пределах 10 мВ и не более 50 мВ.

    Мы по-прежнему используем печатные платы и другое оборудование. Использовать трансформатор 1-2А. Серия IC-7800 для установки радиатора.

    Макет медной печатной платы

    Компоновка компонентов

    Регуляторы 5 В с использованием 7805

    Схема преобразователя 9 В в 5 В постоянного тока

    Это схема портативного источника питания 5 В для экспериментов с микроконтроллером pic.
    или схема питания микроконтроллера PIC.

    Поскольку микроконтроллер PIC16F627A использует источник питания постоянного тока 5 вольт. Моему сыну нужно построить его как схему портативного источника питания 5 В из-за необходимости безопасного и удобного использования во всех местах.

    Как это работает

    Я хочу, чтобы мой сын сам начал строить этот проект. Поэтому выберите простую схему. как на рисунке 1. Мы используем IC-7805 5-вольтовый стабилизатор постоянного тока, который был очень популярен.

    Мы используем вход питания 6 х 1,5В батарейки АА, соединены последовательно Общее напряжение 9В. Мы использовали обычный аккумулятор. Его легко и дешево купить.

    Детали, которые вам понадобятся

    S1: переключатель для включения/выключения этой цепи.
    F1: Предохранитель используется для защиты этой цепи от перегрузки на выходе. Мы используем 0,4 А 50 В только для защиты всей цепи.
    IC1: преобразование входного напряжения с 9 В на 5 В и возможность поддержания регулируемого питания
    LED1: для демонстрации мощности при включении
    R1-резистор: уменьшение тока, подаваемого на LED1, до безопасного значения
    C-100 мкФ 16 В-электролитические конденсаторы: для фильтрации ток для сглаживания
    C-10 мкФ 16 В-электролитические конденсаторы : для фильтрации выходного тока для сглаживания
    C-0,1 мкФ 50 В-керамический конденсатор: для уменьшения шума в виде пульсаций напряжения на высоких пиках

    Затем я помогаю своему сыну понять все компоненты используя в этом проекте. Как показано на рисунке 2, он рисует их в своем блокноте. 9Рис. 2. Все компоненты, которые мы используем. Доска

    Для ампутации этих устройств мы используем маленькую кусачку для ногтей, потому что она маленькая, простая в использовании и очень дешевая, как показано на рис. 4

    Рис.

    Затем мы подаем питание 9 В на схему, и измеряем выходное напряжение 4,95 В, это нормально.

    Затем я собираю схему в коробке, как показано на рисунке 5, она выглядит великолепно, на этом этапе я помогаю своему сыну собрать ее, потому что для него это сложно.
    Он нарисовал текст на поле, чтобы его можно было использовать.

    Рисунок 5. Соберите схему на коробке

    Затем мы тестируем микроконтроллер схемы PIC16F627A, как показано на рисунке 6, он работает хорошо.

    Рис. 6. Тестирование этого проекта со схемой PIC16F627A.

    The parts we will need
    IC1: IC-7805 5V DC regulator
    C: 100uF 16V __Electrolytic capacitors
    C: 10uF 16V___Electrolytic capacitors
    C: 0. 1uF 50V___Ceramic capacitors
    LED1: LED as we like
    R1: 470ohms Резисторы 0,5 Вт
    S1: Переключатель ВКЛ-ВЫКЛ
    F1: Предохранитель 0,4 А 50 В
    Коробка, провода, печатная плата и многое другое

    Узнайте больше: Списки электронных расходных материалов для вас

    Питание портативного MP3-плеера

    Это схема питания мотоцикла USB. Мастер по ремонту мотоциклов приехал ко мне домой. Сказал, вы знаете историю о том, как мне всегда нравилось создавать различные электронные проекты. И Поговорите, чтобы обменяться знаниями друг с другом.

    За это время была установлена ​​магнитола на мотоцикл. Можно включить музыку Звук достаточно хороший.

    Обычный бюджет, 50$, в зависимости от динамика. (басы — высокие, как хотите) И небольшой усилитель, но большой мощности (около 50 Вт)

    Источник музыки. Он выбрал портативный MP3-плеер. Так как есть ряд преимуществ, а именно:
    – маленький, простой в установке.
    — Встроенный аккумулятор, поэтому не требуется внешний источник питания. При подаче питания заряжайте его от домашней сети переменного тока.
    — Лучше выдерживает вибрацию
    — В музыкальном магазине есть сотни песен и более.
    – Для прослушивания FM-радио.

    Как правило, он позволяет покупателям купить его. Так как многие выбирают цену под 20$.

    Однако использовать этот портативный MP3-плеер (пример на рис. 1) непросто, поскольку батарея быстро разряжается. Прослушивание музыки не долгое и не прерывистое, ее нужно удалить, чтобы возобновить до заряженной.

    Рисунок 1 Портативный MP3-плеер

    Ему пришла в голову идея использовать питание от аккумулятора мотоцикла, используемого в качестве источника питания этого портативного MP3-плеера.

    Исходя из такой проблемы, я вижу, что интересно, так что вызвался помочь ему, путем соответствующего акцента на качество, простота сборки. и экономия бюджета (менее 20$)

    Найдите способ сопоставить

    Далее он прокомментировал, что батарея обеспечивает напряжение 12 вольт. Но этот MP3-плеер использует 5-вольтовый источник питания, поэтому необходимо, чтобы устройство снизило напряжение до фиксированного 5-вольтового. Потому что слишком высокое напряжение может повредить или необратимо разрушить полупроводниковый чип этого MP3-плеера.

    Текущее использование он не говорит мне, но я думаю, что не так много тока, потому что он использует небольшой ЖК-дисплей и использует только одну батарею 1,5 В.

    Я думаю, что хорошее устройство для снижения напряжения, это стабильный 5В регулируемый блок питания. Имея в виду, что IC-7805 использует фиксированное напряжение 5 В 1 А, поэтому постарайтесь подумать о том, как сделать так, чтобы конструкция работала, поскольку рисунок 2 кажется более эффективным.

    Рис. 2. Схема регулятора постоянного напряжения с 12 В на 5 В с использованием IC-7805

    Принцип работы.

    Пытаемся лучше понять схему. При подключении батареи ток будет протекать через диод D1, который служит для защиты от неправильной полярности подключения, допускается только положительная полярность.

    Кроме того, несмотря на то, что 12-вольтовая батарея очень слабая, шум может смешиваться с напряжением батареи. Но когда у D1 будет новый выпрямитель на положительном напряжении только то, что можно с ними получить.

    Затем ток течет к C1. Который служит фильтром для сглаживания. А конденсаторы C2 снижают высокую частоту шума.

    Затем вход IC1 и напряжение питания 5В регулируются на выходе. Имеет C3 для фильтрации напряжения, чтобы сгладить и имеет C4, чтобы уменьшить шум других на уровне.

    Хотя IC1 бы тогда защита от перегрузки по току. Но в качестве меры предосторожности. Вставляю F1-предохранитель защиты от перегрузки по току 0,5А.

    И добавил ZD1 для защиты от перенапряжения., если напряжение превышает 5,6В. Будет текущий поток через партию ZD1. Делает F1 недостающим в конце концов.

    Для LED1, чтобы показать работоспособность цепи., Если загорится 5-вольтовый LED1. За исключением отсутствия F1 или отсутствия потребляемой мощности. Резисторы R1 идеально подключаются к ограниченному току LED1.

    Как собрать

    Для прототипа. Я собрал два его комплекта, как на универсальной печатной плате, так и на печатной плате, как показано на Рисунке 3 в реальном размере односторонней медной печатной платы и имеет расположение компонентов, как на Рисунке 4, в целом такие же проекты.

    Фактический размер односторонней медной разводки печатной платы.

    Компоновка компонентов

    Прототип на основе этого проекта

    Вы должны проверить проводку и компоненты на наличие ошибок. Потрите контактные устройства, чтобы облегчить пайку и правильно расположить ножки устройства. В частности электролитические конденсаторы и диод.

    Также правильная пайка паяльником, мощностью не более 30 ватт и использование свинца во благо.

    До успеха прототип на основе рисунка 5.

    Заявка

    При пайке оборудования и осмотре их успешно завершена. Чтобы включить 12-вольтовую батарею, чтобы войти в эту цепь, вы увидите, что светодиод показывает, что питание указано, что схема работает так хорошо.

    Затем попробуйте взять портативный MP3-плеер на мотоцикле, как показано на рисунке 6. Оказывается, это хороший результат, он пусть огонь не остается открытым за несколько часов до того, как эта схема действительно работает. Нет проблем

    Детали, которые вам понадобятся.
    IC1: регулятор напряжения постоянного тока 7805
    D1: Диод 1N4007
    ZD1: ZenerEdode 1N4007
    LED1: светодиод, как вам нужно
    C1: 1000UF 25V Электролитический
    C2, C4: 0,01UF 100V МИЛАРКИКА %
    Радиатор 1 шт.
    Печатная плата 1 шт.

    7806 Регулятор постоянного тока 6 В

    7806 Регулятор постоянного тока 6 В

    Основные части этой схемы IC 7806. Это обычный линейный стабилизатор постоянного напряжения 6 В на ИС при токе 1 А.
    Это простой электронный проект, потому что используется меньшая часть и низкая стоимость.
    У меня трансформатор 9Vac 1A. Выход трансформатора выпрямляется диодом 1N4001 или эквивалентом более высокой мощности,
    . Отсюда сглаживается фильтр с использованием конденсаторов 470мкФ 35В, поэтому вольты этого нерегулируемого постоянного напряжения имеют значение 11В-12В постоянного тока.
    Кроме того, необходимо использовать эту микросхему с подходящим радиатором.
    Подробнее, пожалуйста, в схеме изображения.

    8V 1A Регулятор с использованием 7808

    Если вам нужен регулятор постоянного тока 8V для вашей камеры, потребляющий ток около 800 мА.
    Рекомендую попробовать использовать L7808 или LM7808 в ТО-220.

    Посмотрите на фото ниже.

    Аналогичен другим микросхемам серии 78xx. Максимальный выходной ток составляет 1 А и прост в использовании.

    И посмотрите распиновку 7808 здесь.

    Характеристика

    • Минимальное входное напряжение от 10 до 30 В пост. тока Макс.
    • Регулирование линии: 0,25 %
    • Регулирование нагрузки: 0,25 %

    См. схему ниже.

    Вот схема регулируемого источника питания 8 В постоянного тока.
    Макс. 1А.

    Вы должны установить достаточное количество радиатора.

    Схема блока питания 18 В

    Когда нам нужно построить блок питания 18 В постоянного тока. Для транзисторного предуправления тоном. Будет качественный звук. Если мы используем стабильный регулятор напряжения постоянного тока.

    Нам нужно построить много цепей. Но теперь нам нравится схема питания 18 В постоянного тока с использованием IC-7818. Из-за того, что это такая хорошая схема, маленькая по размеру, которую так быстро собрать, иногда мы можем собрать их на макетной плате. И дешево нам нравится!

    Цепь питания 18 В постоянного тока

    IC-7818, LM7818 или L7818 — это ключ цепи. Это стационарная микросхема стабилизатора постоянного напряжения, которая так популярна. Поскольку они имеют низкую регулировку нагрузки, поэтому низкий уровень шума в нашей аудиосистеме.

    Принцип работы

    По мере построения этой схемы ставим на усилитель мощности. Таким образом, выходная клемма трансформатора — это входное напряжение переменного тока. Правильный входной диапазон переменного тока составляет от 18 В до 22 В.

    Вы можете использовать трансформатор 18VAC 1A. Он обеспечивает выходной ток 1А.

    Затем переменное напряжение проходит через двухполупериодный мостовой выпрямитель (от D1 до D4). Они преобразуют переменный ток в пульсирующий постоянный ток.

    Затем конденсатор емкостью 1000 мкФ 35 В будет фильтровать пульсирующий постоянный ток в постоянное нестабилизированное напряжение. Какое это напряжение около 24В до 26В.

    Если выходной ток не превышает 1А. Вы можете добавить один конденсатор 1000 мкФ 35 В. Он может быть более актуальным.

    Это постоянное напряжение будет проходить через вход 3-выводного IC1. Он преобразует любое постоянное напряжение в стабильные +18 вольт.

    Конденсатор 470 мкФ 35 В фильтрует постоянное напряжение для лучшего сглаживания.
