Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

Правила монтажа распределительных коробок
Подключение различных электроприемников в распределительной коробке
- Подключение групповых проводов
- Подключение розеток
- Подключение выключателя
- Подключение светильника и розетки
Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

Итак:

Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

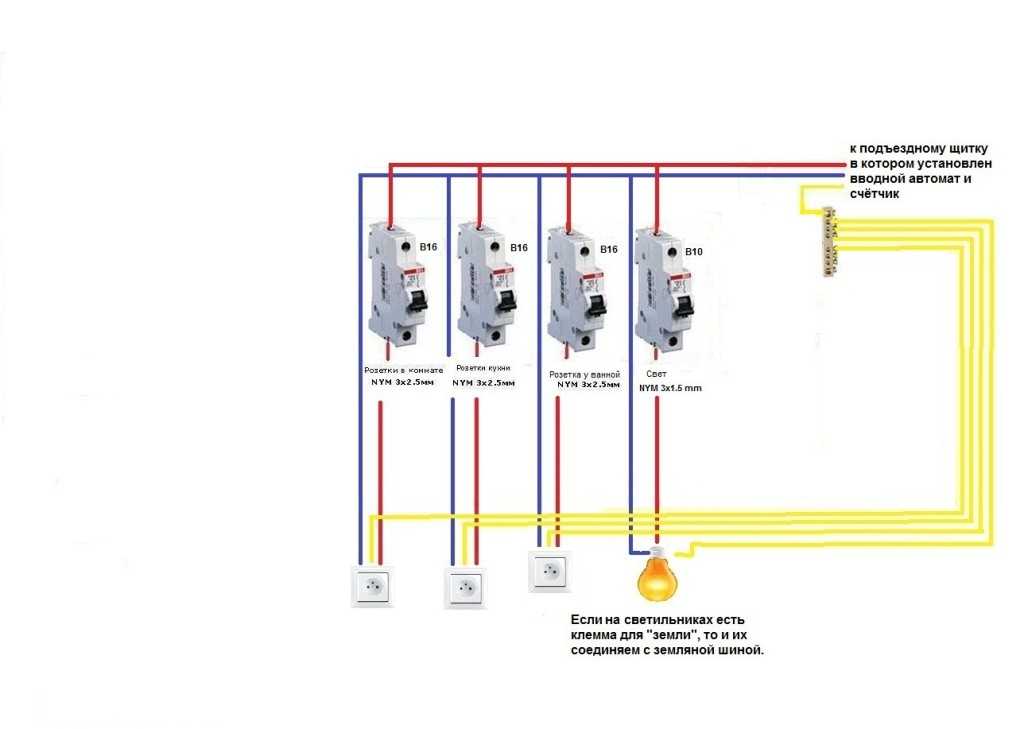

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

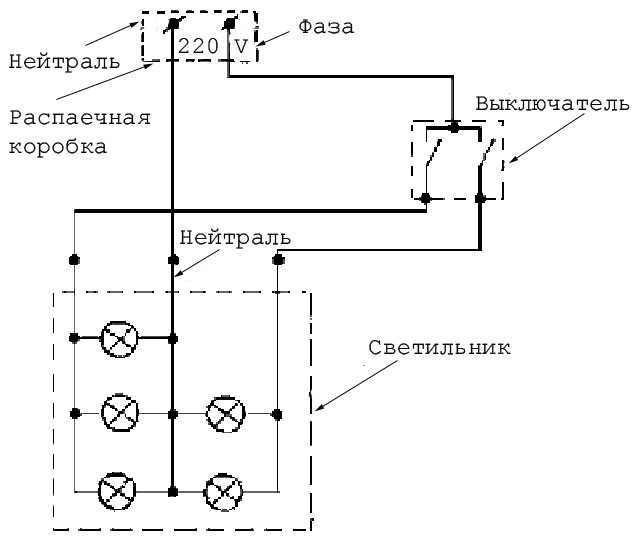

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

Итак:

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

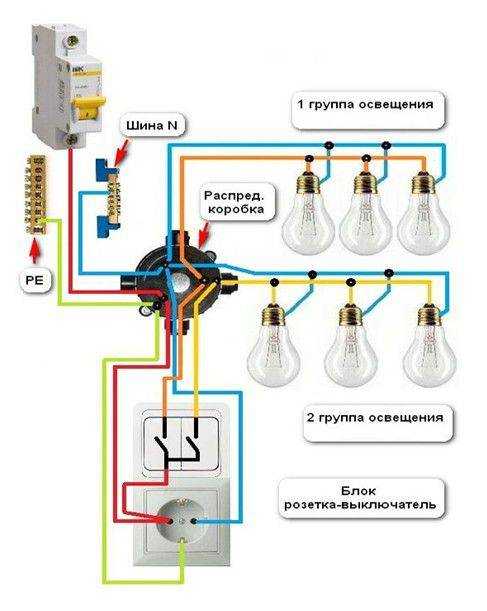

Схема подключения выключателя от розетки

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

Соединение проводов
- Правила монтажа проводов в распределительной коробке
- Варианты соединения проводов в распределительной коробке
Схемы соединения в распределительной коробке
- Схема распределительной коробки
- Схема подключения в распределительной коробке розетки
- Схема подключения в распределительной коробке выключателя
Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

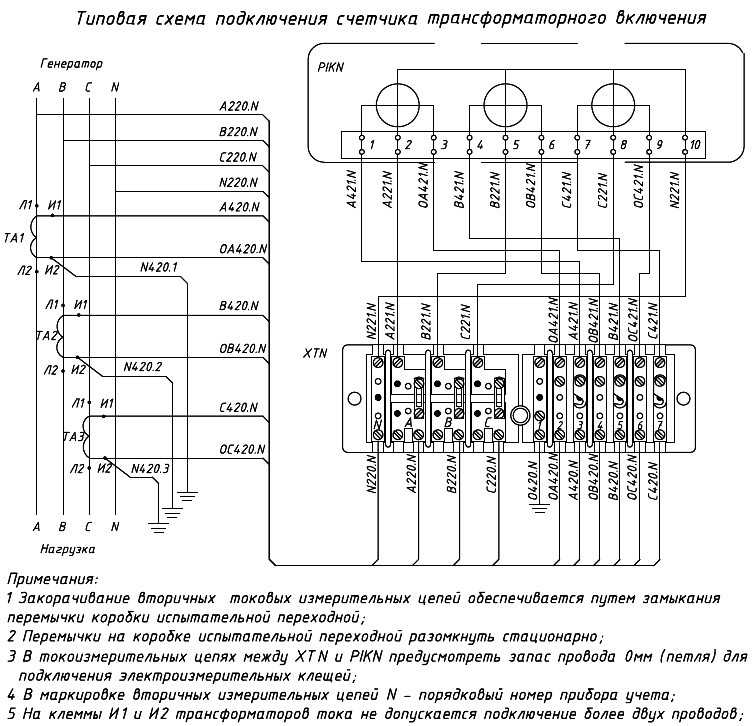

Схема подключения электрической панели

Схемы подключения электрической панели используются для описания каждого устройства, а также соединений между устройствами, расположенными внутри электрической панели . Поскольку электрические панели — это то, что будет содержать системы управления, технические специалисты и инженеры по ПЛК обычно сталкиваются с монтажными схемами панелей. Хотя электрические панели могут быть не слишком сложными на первый взгляд, много инженерных работ уходит на выбор подходящих устройств, определение размеров проводки и проектирование компоновки панели, которая задокументирована схемами подключения электрических панелей.

Важно отметить, что электрические схемы электрических панелей должны соответствовать местным властям, которые диктуют стандарты , которые должны соблюдаться внутри панели. В Соединенных Штатах этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC). Кроме того, каждый штат может принять другую версию кода в зависимости от выпуска. Прежде чем разрабатывать панель, важно ознакомиться с нормами, действующими в вашем регионе.

Электрическая панель — основные компоненты

В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, рассмотрения компонентов и понимания выбора, лежащего в основе определенных компонентов и решений компоновки.

Электрическая панель — система управления на базе MicroLogix

Электрическая панель, представленная выше, включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый коммутатор, преобразователь EtherNet в RS232), клеммные колодки и блок питания.

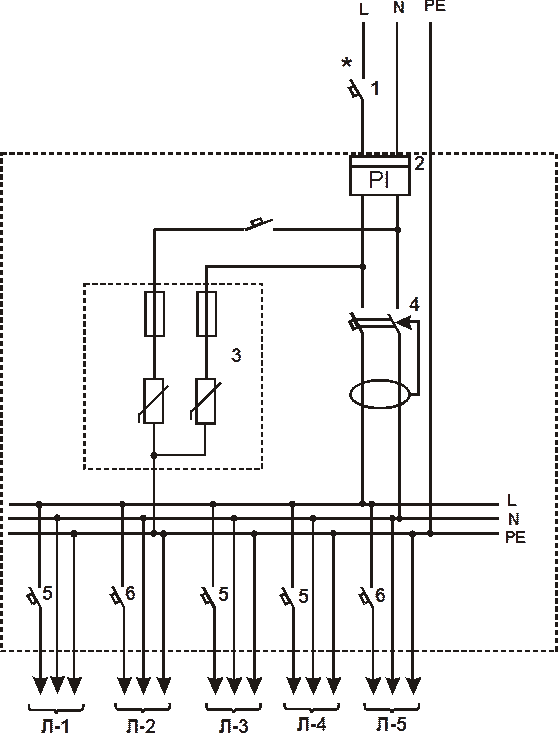

Конструкция электрической панели — силовые устройства

Силовые устройства в электрической панели используются для подачи тока, необходимого для каждого устройства, и для их защиты от перегрузок по току.

Электрический щитовой автоматический выключатель | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели похож на то, что вы можете найти в бытовых целях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрической панели и автоматически отключается при превышении определенного уровня тока (в зависимости от номинала выключателя).
Предохранители | Предохранитель — это статическое устройство, которое защитит оборудование и персонал от скачков тока. В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.

Схема электропроводки электрической панели — проводка частотно-регулируемого привода

На приведенной выше схеме электропроводки электрической панели показан пример автоматического выключателя, а также нескольких предохранителей, которые защищают частотно-регулируемые приводы. Обратите внимание, что на чертеже автоматического выключателя есть значок, указывающий, что цепь размыкается во время скачка тока.

Проектирование электрических панелей — трансформаторы и блоки питания

Регулировка напряжения — важный процесс в каждой панели. Трансформаторы и источники питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему в электрических чертежах: различные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и датчики проводки. Как правило, размеры проводки указываются в начале комплекта чертежей. На отдельной странице напряжение будет указано у источника, но редко на каждом проводнике. Поэтому важно проследить проводку, чтобы подтвердить местоположение источника и технические характеристики.

Схема подключения электрической панели — падение напряжения трансформатора

На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

Источник питания будет выполнять ту же функцию, но будет обозначаться другим символом на чертеже.

Как упоминалось выше, преобразование напряжения создаст новую шину питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень рассматриваемого напряжения.

Конструкция электрической панели — устройства управления

Устройства управления — это компоненты, которые будут управлять процессом. Они включают в себя программируемые логические контроллеры, частотно-регулируемые приводы, тензодатчики и т. д. На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода-вывода. Давайте рассмотрим пример их представления на схеме чертежа электрощита. Схема подключения электрической панели

— трансформатор и источник питания, пример

На приведенной выше схеме подключения электрического щита показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК. В дополнение к питанию ПЛК на схеме подключения будет показан массив входов/выходов, который привязан к ПЛК; давайте посмотрим на пример ниже.

Основной провод — соединение между двумя компонентами.

На приведенном выше рисунке показана первая карта ПЛК Allen Bradley CompactLogix. По образцу карты (1769 г.-IQ16), а также характер устройств, привязанных к каждой точке на плате, можно сразу сделать вывод, что карта представляет собой 16-канальную входную карту 24 В постоянного тока. На чертеже показаны следующие устройства:

Вход 0: «ИЗ ЛИНИИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
Вход 1: «PB4028» | Нормально разомкнутая кнопка
Вход 2: «PB4029» | Нормально замкнутая кнопка
Вход 3: «PB4030» | Нормально разомкнутая кнопка
Вход 4: «PB4031» | Нормально открытая кнопка
Вход 5: «CR1503» | Реле управления
Вход 6: «CR1504» | Реле управления
Вход 7: «190-MC01» | Контактор двигателя
Вход 8: «905-MC01» | Контактор двигателя
Вход 9: «906-MC01» | Контактор двигателя
Вход 10: «030-MC02» | Контактор двигателя
Вход 11: «030-SE01» | 3-позиционный переключатель
Вход 12: «035-MC01» | Контактор двигателя
Вход 13: «030-ZS01» | 3-позиционный переключатель
Вход 14: Н/Д
Ввод 15: «КОНТАКТ РАБОТЫ СИСТЕМЫ РАЗРЯДА»

Электрическая схема разделит каждую карту на страницу. Другими словами, внешние модули, которые мы видели в панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

Конструкция электрической панели — символы электрических устройств

Мы не рассмотрели все основные компоненты в предыдущем разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно охватить их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме электрощита, и дадим краткое описание устройства, а также несколько примеров для справки.

Обозначения проводки на электрических чертежах

Провода — это то, что связывает устройства вместе. Линии используются для представления проводки панели. Основные линии, с которыми вы столкнетесь, следующие:

Основной провод — соединение между двумя компонентами.

Примечание. Провод становится пунктирной линией, если проводка находится снаружи панели, как показано на рисунке.

Соединение проводов — Соединение между несколькими проводниками.

Wire Bypass — Текущий обход двух проводников отсутствует. Соединение между горизонтальным и вертикальным проводниками не производится.

Символы кнопок и переключателей на электрических чертежах

Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения пользовательского ввода, а также состояния оборудования. Важно отметить, что переключатель не всегда соответствует кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. На этикетке над устройством обычно указывается характер устройства.

Переключатель — [Левый] — Нормально разомкнутый | [Центр] — нормально закрытый | [Справа] — однополюсный двухпозиционный переключатель (SPDT)

Электрический выключатель — это основное устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Сигнал, передаваемый через переключатель, может быть считан полевым устройством или входом ПЛК, как мы видели выше.

В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

Кнопка — [Левая] — Нормально разомкнутая | [Правый] — нормально замкнутый

Кнопка представляет собой электрический выключатель мгновенного действия, который проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Разница между переключателем и нажимной кнопкой заключается в том, что нажимная кнопка автоматически возвращается в исходное состояние, в то время как переключатель сохраняет это состояние до тех пор, пока не будет переключен.

Свет — [Левый] — Красный | [Правый] — Зеленый

Свет обычно используется в качестве индикатора процесса. Это может быть светодиод или фонарь на панели или индикатор на машине или технологическом оборудовании.

Контакт катушки двигателя

Контакт катушки двигателя — это вход контактора или преобразователя частоты. Подав напряжение на катушку, привод замкнет необходимые контакты и запустит двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть посажены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрической схеме.

Контакт двигателя или реле — [левый] — нормально разомкнутый | [Правый] — нормально замкнутый

Контакт представляет состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от исходного состояния. Когда контакт замкнут, через него протекает ток; когда он открыт, ток останавливается. Когда дело доходит до контактора двигателя, хорошей практикой является отправка сигнала обратно в ПЛК в качестве подтверждения того, что на устройство подано питание. Следовательно, ПЛК получит сигнал от контакта и подтвердит его логикой.

Другие устройства на электрических чертежах

Мы рассмотрели несколько основных устройств, которые вы встретите на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариантов основных устройств, а также символы для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в техпаспорте.

Конструкция электрической панели — сетевые устройства

Сети являются важным компонентом большинства современных панелей. Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типичных электрических схем электрических щитов для обычной проводки и сетевых устройств заключается в том, что они часто опускают многожильные кабели. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один проводник. Давайте посмотрим на пример ниже.

Схема подключения электрической панели — сетевые устройства

На приведенной выше диаграмме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet. Как упоминалось выше, для простоты предполагается, что читатель понимает, как использовать для этой цели кабель EtherNet стандарта RJ45.

Обратите внимание, что на этой странице описаны только сетевые подключения к этим устройствам. Те же устройства будут перечислены на другой странице, так как для них требуются дополнительные сигналы. Пример: Преобразователь частоты (VFD) «030-SC01 Conveyer Bed» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Они будут рассмотрены на отдельной странице электрической схемы электрощита.

Анализ схемы подключения электрической панели

В этом разделе мы рассмотрим ряд страниц из схем подключения, наметим ключевые элементы, укажем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неполадок. система.

Схема электропроводки электрической панели — схема пускателя двигателя

Схема панели управления двигателем

На приведенном выше рисунке показаны 4 ключевых элемента:

Точка входа электрической шины взята с предыдущей страницы. Если мы перейдем на первую страницу наших электрических чертежей, мы можем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
195-MC01 представляет собой контактор двигателя, который включает автоматический выключатель, плавкий предохранитель и контакт. На чертеже указано положение автоматического выключателя: 5А.
195-HSS01 — это выключатель двигателя. Обратите внимание, что отключение обеспечивает возможность отключения высокого напряжения от двигателя, а также обратной связи с ПЛК. На чертеже указано «МЕСТНОЕ:I:4/08» в качестве входа отключения в ПЛК.
195-M01 — трехфазный двигатель мощностью 0,75 л.с.

Возможные действия по устранению неполадок

Контактор двигателя сработал | См. устройство 192-MC01. Измерьте напряжение, подаваемое на устройство: 460 В переменного тока, 60 Гц. Убедитесь, что уставка прерывателя равна 5А.
Двигатель не работает | См. устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше. Убедитесь, что контактор двигателя (195-MC01) не отключен. Проверьте обмотки двигателя, измерив сопротивление, когда он отключен с помощью разъединителя двигателя.

Схема подключения электрической панели — цепь безопасности

Схема панели схемы безопасности

Приведенная выше электрическая схема содержит пример схемы безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

MSR304 — реле безопасности Allen Bradley. Он посылает сигнал через ряд защитных выключателей и аварийных остановов и считывает полученный сигнал в конце цепи. Если все выключатели замкнуты, реле подтверждает исправность цепи безопасности и подает питание на нагрузку, к которой оно подключено.
090-ZSS11 — это предохранительный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, предохранительные устройства подключаются одно за другим.
Световой индикатор кнопки E-Stop — это устройство, которое указывает, когда нажата кнопка E-Stop. Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот индикатор загорается только при нажатии E-Stop; а не какой-либо другой элемент в цепи цепи безопасности.

Возможные действия по устранению неполадок

Неисправность цепи аварийного останова | См. устройство «MSR304». Начните с проверки индикатора E-Stop. Отмените нажатие E-Stop, если оно нажато. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепочка должна возвращать сигнал 24 В постоянного тока на каждой линии. Если это не так, найдите элемент схемы (переключатель), вызывающий проблему.
Цепь безопасности не сбрасывается | См. устройство «MSR304». Необходимо будет выполнить те же действия, что и описанные выше. Реле сбрасывается только тогда, когда оно получает правильный сигнал от полевых устройств. Если это не так, реле не сработает.

Схема электрических соединений панели — программные средства

В этом разделе мы расскажем о различных инструментах, которые инженеры и техники используют для создания схем электрических соединений панели. Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли вам их решение.

AutoCAD Electrical от Autodesk — один из наиболее часто используемых инструментов в отрасли. AutoCAD — это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно обновляется предложениями большинства поставщиков.

EPLAN — Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. В последние годы EPLAN приобрел популярность и стал предпочтительным инструментом для многих инженеров и электриков.

SkyCAD. Этот инструмент «младшего класса» имеет меньше наворотов, но поставляется с огромной скидкой по сравнению с чем-либо еще на рынке. Это отличное решение для небольшого объекта, личного пользователя или подрядчика.

Заключение электрической схемы панели

Электрические чертежи являются обязательными в соответствии с Национальным электротехническим кодексом (NEC) в США и другими органами власти в различных регионах мира. Они предоставляют список спецификаций, по которым электрики и инженеры будут проектировать и собирать панель управления, используемую на производстве и в промышленности.

На каждой странице чертежа будет отображаться схема, содержащая некоторые элементы панели вместе со ссылками на другие страницы. Используя схему, можно идентифицировать элементы внутри панели, проверить соединения и устранить неполадки в поле, когда они возникают.

Схемы подключения осветительных цепей – метод с распределительной коробкой

Схема подключения односторонней цепи освещения с использованием распределительных коробок (рис. 1).

рис. 1

Распределительная коробка должна быть подключена, как показано ниже.

рис. 2

Пояснение к рисунку выше . (рис. 2)
Кабель питания идет от предыдущей распределительной коробки или от блока потребителей, красный, черный и заземляющий провода подключаются к отдельным клеммам. Заземляющий провод должен быть покрыт зелено-желтой оболочкой.

Кабель, идущий к выключателю света, подключается следующим образом (рис. 2). Красный провод, идущий к выключателю света, подключается к той же клемме, что и красный провод от кабеля питания, черный провод от выключателя света подключается к запасной клемме (клемма еще не используется), а провод заземления подключается к ту же клемму, что и заземляющий провод питающего кабеля.
Черный провод от выключателя освещения должен быть помечен красной оплеткой, чтобы показать, что это провод под напряжением, но на практике его часто не маркируют, если вы сталкиваетесь с этим, рекомендуется обернуть провод выключателя в оболочку.

Кабель, идущий к потолочной розетке, подключается следующим образом (рис. 2). Красный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод ( с красной оплеткой ), идущий от выключателя света, черный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод. от кабеля питания, а провод заземления подключается к той же клемме, что и провод заземления от кабеля питания.

Следующий рисунок точно такой же, как и предыдущий, но с добавлением еще одного кабеля, который обеспечивает питание для следующей распределительной коробки.

рис. 3

Кабель, идущий к следующей распределительной коробке, подключается следующим образом (рис. 3). Красный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и красный провод от кабеля питания, черный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и черный провод от кабеля питания и заземления. провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и провод заземления от питающего кабеля.

Односторонний выключатель света очень легко подключить.

рис. 4

Кабель, идущий к выключателю света, подключается следующим образом (рис. 4). Красный провод подключается к L1 или, в данном случае, к верхней клемме, черный провод подключается к общей или, в данном случае, к нижней клемме, а заземляющий провод подключается к клемме заземления. Если вы используете пластиковый переключатель, заземляющий провод необходимо подключить к клемме в клеммной коробке (как показано выше), потому что на пластиковых переключателях нет клемм заземления.

Вместо одностороннего выключателя света также можно использовать двунаправленный выключатель, в этом случае красный провод подключается к общей клемме (C), а черный провод подключается к клемме (L1). Клемма (L2) не используется.

Металлический выключатель света должен быть заземлен, как показано ниже.

рис. 5

Если вы используете металлические выключатели освещения (рис. 5), убедитесь, что вы подсоединили провод заземления к клемме заземления на переключателе и подключите провод заземления от переключателя к клемме заземления в задней части коробки.

При использовании потолочной розетки в цепи, в которой используются распределительные коробки, проводка снова довольно проста, трудная часть — это работа на высоте и над вашей головой.

рис.
