Схема подключения терморегулятора к инфракрасному обогревателю ballu: Страница не найдена

Содержание

Механический терморегулятор (термостат) Ballu BMT-1

Коммутируемая

Мощность

3000 ВА

Ток

16 А

Напряжение

сети

220 В

Температурный

диапазон

10-30 градусов

Тип датчика

&nbsp

внутренний

Высота

установки

~ 1,5 м

Размер

регулятора

83x83x38 см

Рейтинг товара

Изготовителем терморегуляторов Ballu серии BMT является промышленный концерн Ballu, специализирующийся на производстве климатической и инженерной техники.

Терморегуляторы Ballu BMT-1 могут контролировать как нагрев, так и охлаждение. Эти терморегуляторы используются для подключения любых электрообогревателей или для охлаждающих приборов, таких как кондиционеры, вентиляторы. Особенно часто используют при подключении к потолочным инфракрасным обогревателям.

Отличительной особенностью этого терморегулятора является наличие светового индикатора. То есть лампочка индикатора светится до тех пор, пока температура в комнате не достигнет установленного значения на терморегуляторе. После этого терморегулятор отключает прибор автоматически и включает, когда температура изменится на 1 градус.

Так как этот терморегулятор является механическим, он отлично подходит для электросетей с большими перепадами напряжения, в особенности на дачах. Плюс механики ещё в том, что Ballu BMT-1 можно использовать при больших отрицательных температурах до -20 градусов.

Также плюсом является то, что терморегулятор Ballu BMT-1 выполнен в корпусе накладного типа, что удобно при монтаже в деревянном доме.

Производится данный терморегулятор в Китае. Гарантия 1 год.

Потребительские свойства терморегулятора Ballu BMT-1

• Автоматически поддерживает установленную температуру
• Имеет встроенный датчик температуры воздуха
• Накладной монтаж на стену
• Индикатор включения

Комплектация терморегулятора Ballu BMT-1

• Терморегулятор
• Инструкция
• Саморезы для крепления на стену

Достоинства и недостатки терморегулятора Ballu BMT-1

Достоинства:
• Низкая стоимость.
• Наличие светового индикатора (лампочки).
Недостатки:
• Отсутствие кнопки выключения.
• Низкая точность.

Фотографии терморегулятора Ballu BMT-1

Упаковка терморегулятора Ballu BMT-1.

Комплектация терморегулятора Ballu BMT-1.

Подключение терморегулятора Ballu BMT-1.

Ballu BMT-1 в разобранном виде

Схемы подключения терморегулятора Ballu BMT-1 (скачать)

Инструкции, сертификаты и документы на терморегулятор Ballu BMT-1 (скачать)

Часто задаваемые вопросы (FAQ)

Что такое терморегулятор и для чего он нужен?

Терморегулятор это устройство, с помощью которого можно задавать необходимую температуру в помещении. В терморегулятор встроен датчик температуры воздуха. То есть когда достигается заданная температура, терморегулятор отключает прибор, а когда температура падает, то включает. Это позволяет поддерживать комфортную температуру автоматически.

Как разбирается терморегулятор Ballu BMT-1?

Разборка очень простая. С торца корпуса терморегулятора откручиваете соединительный винт и разбираете на две части. Далее подключаете по схеме к сети и обогревателю терморегулятор.

Где и как устанавливается терморегулятор Ballu BMT-1?

Терморегулятор Ballu BMT-1 устанавливается на стене, на высоте 1,2 – 1,5 метра от уровня пола. Терморегулятор является накладным, поэтому к стене он прикручивается простыми саморезами. Устанавливать терморегулятор нужно в месте, где нет сквозняков и прямого попадания солнечного света. Это нужно для корректной работы датчика температуры, установленного в терморегуляторе.

Как подключить обогреватель к терморегулятору?

Для подключения терморегулятора необходимы минимальные знания в электрике. Терморегулятор Ballu подключается по схеме, которая идет в инструкции к обогревателю или к терморегулятору.

Сколько обогревателей можно подключить к терморегулятору Ballu BMT-1?

У терморегулятора Ballu BMT-1 максимально допустимый ток 16 А. Это значит, что он выдерживает суммарную мощность, подключаемую к терморегулятору, 3500 Вт. Например, у вас в помещении 3 обогревателя по 1000 Вт, значит, вам понадобится 1 терморегулятор Ballu BMT-1.

Температура в моей комнате не соответствует температуре, установленной на терморегуляторе. Почему?

Это может происходить по разным причинам.

Если температура в комнате значительно ниже установленной после долгого времени работы обогревателей, то это может означать, что Вам не хватает мощности установленных обогревателей. Требуется поменять обогреватель на более мощный или добавить еще один обогреватель.

Другая причина такого расхождения температуры может заключаться в том, что на терморегулятор попадают прямые солнечные лучи или потоки теплого воздуха. Температура внутри терморегулятора оказывается выше температуры воздуха в помещении, что приводит к некорректной работе.

Если температура в помещении оказывается больше, чем установленная, то причиной могут быть сквозняки в зоне установки терморегулятора, либо холодная, промерзаемая стена, на которой он установлен.

Также не следует устанавливать терморегулятор под углом влево или вправо. Вентиляционные отверстия должны быть строго снизу и сверху и не должны ничем закрываться. В противном случае могут возникнуть погрешности установленной температуры как большую, так и меньшую сторону.

Я хочу поставить обогреватели на балконе, а температуру на балконе регулировать из комнаты. Как это сделать?

Для решения такой задачи следует использовать терморегулятор с выносным датчиком температуры. У Ballu BMT-1 датчик температуры встроен и поэтому эта модель терморегулятора обязательно устанавливается в том помещении, где требуется регулировать температуру.

В терморегуляторе Ballu BMT-1 нет клавиши «вкл/выкл», как быть если я хочу полностью выключить обогреватель?

В этом случае есть несколько вариантов. Один из них сделать вилку на конце провода и включать или выключать из розетки обогреватель. Также можно поставить отдельно выключатель рядом с терморегулятором или сделать подключение от отдельного автомата, чтобы можно было отключать обогреватель вне зависимости от температуры в помещении.

Какой терморегулятор лучше, механический или электронный?

У электронного и механического терморегулятора есть свои плюсы и минусы.

Электронный имеет встроенный градусник, что позволяет измерять температуру в помещении. В механическом терморегуляторе градусника нет. В нем только регулятор, который включает и выключает обогреватель в зависимости от заданной температуры. Поэтому если необходимо точное измерение температуры, то использовать лучше электронный терморегулятор.

Механический терморегулятор более устойчив к перепадам напряжения. Поэтому в помещениях, где есть скачки напряжения, лучше использовать механический терморегулятор.

У меня обогреватели находятся в разных комнатах, можно ли их подключить на один терморегулятор Ballu BMT-1?

Технически препятствий к такому подключению нет, но так как датчик температуры установлен внутри терморегулятора, то корректно будет регулироваться только в комнате, где установлен терморегулятор. В другой комнате может быть либо слишком холодно, либо слишком жарко.

Если у меня большое помещение, и я хочу подключить обогреватели на один терморегулятор Ballu BMT-1, а суммарный ток обогревателей больше 16А, что делать?

Если суммарный ток обогревателей больше чем 16А, то необходимо использовать магнитный пускатель (контактор). Подбирается магнитный пускатель исходя из мощностей всех обогревателей, которые вы хотите подключить.

Что такое магнитный пускатель и как он подключается?

Электромагнитным пускателем называют реле (контактор), который рассчитан на управление большими токами. Подключение идет от обогревателя к магнитному пускателю, а от пускателя к терморегулятору. Подключать необходимо по схеме, которая идет в инструкции к обогревателю.

Издает ли терморегулятор при работе какие-либо звуки?

При достижении заданной температуры, у терморегулятора Ballu BMT-1 раздается характерный негромкий щелчок, что свидетельствует о включении или выключении терморегулятора.

Какие у вас есть скидки на терморегулятор Ballu BMT-1?

Мы предоставляем скидку 3% пенсионерам и 5% повторным покупателям (скидки не суммируются). Кроме того, периодически на разные товары могут быть дополнительные скидки, акции, распродажи.

Какие еще терморегуляторы можно купить в вашем магазине?

Весь ассортимент термостатов представлен в разделе «Терморегуляторы»

Где можно терморегулятор Ballu BMT-1 купить в Москве?
терморегулятор Ballu BMT-1 можно купить в Москве в нашем магазине «Греем Вас», расположенном по адресу: Южнопортовая улица 22 стр. 1, ТВК Автомобили, этаж 2, павильон 223, телефон 8-495-125-10-70. Также можно заказать терморегулятор Ballu BMT-1 с доставкой.

Наши преимущества. Почему выгодно покупать у нас?

Помощь в выборе
Вы можете получить бесплатную профессиональную консультацию по выбору инфракрасных обогревателей, позвонив по телефону 8(495)125-1070. Наш специалист подробно расскажет о всех особенностях товара и посоветует оптимальную для ваших условий модель. Также Вы можете самостоятельно рассчитать необходимую мощность обогревателей у нас на сайте: «РАСЧЕТ МОЩНОСТИ»

Заказ
Для покупки выбранных Вами товаров Вы можете воспользоваться удобной формой on-line заказа на сайте или позвонить нашим менеджерам по телефону 8(495)125-1070. Для Вашего удобства на сайте есть возможность заказать звонок. В верхнем правом углу нажмите кнопку «ЗАКАЗАТЬ ЗВОНОК», укажите номер телефона, и наши менеджеры обязательно Вам перезвонят.
Заказы принимаются ежедневно с 9 до 21 часов

Оплата
Мы принимаем как наличную так и безналичную оплату. Для выставления счета, присылайте свои реквизиты на почту [email protected]

Доставка
У нас одни из самых низких цен на доставку товара по Москве.
Мы доставляем товар по всей России.
Подробнее вы можете узнать «ЗДЕСЬ»

Скидки
Мы предоставляем скидки 3% пенсионерам и скидку 5% нашим повторным покупателям.

Гарантия
Мы полностью несем все гарантийные обязательства по товару
У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.

Отзывы о терморегуляторе Ballu BMT-1

Как подключить терморегулятор к инфракрасному обогревателю

by Realist

Электрика в квартире

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Содержание статьи

1 Что собой представляет терморегулятор, назначение, принцип действия
2 Виды терморегуляторов
3 Варианты подключения
4 Нюансы подключения в зависимости от модели обогревателя
5 Советы по установке

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
Терморегулятор размыкает электрическую цепь.
При остывании датчика сопротивление вновь повышается.
Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

механические;
электронные.

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

схема подключения не требует специальных умений и навыков, доступна даже новичку;
простая конструкция является залогом долговечности;
относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

вывод информации о настройках и происходящих процессах на экран дисплея;
необходимость электропитания;
кнопочные или сенсорные панели управления;
возможность программирования климатических показателей на день либо на всю неделю;
дистанционное управление через мобильное приложение;
подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

мощность обогревателя не превышает 3000 Вт;
термостат будет установлен на достаточном удалении от прибора;
на корпус терморегулятора не будут попадать солнечные лучи;
влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.

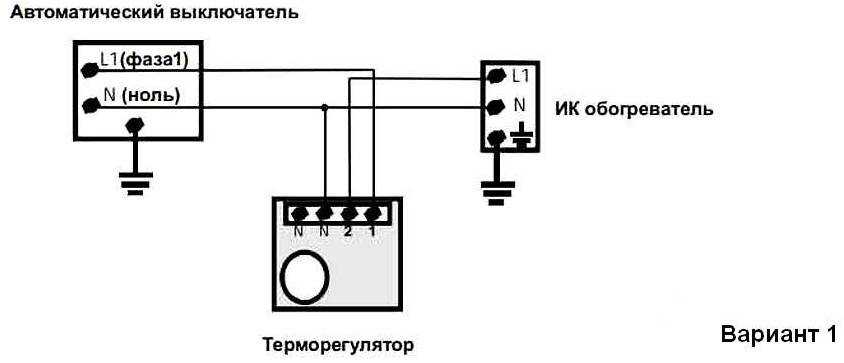

Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

терморегулятор располагают не выше 0,5 метра от уровня пола;
в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
лучшее место размещения терморегулятора — стена;
в одном помещении — один прибор;
его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

Как подключить термостат к инфракрасному обогревателю

Если у вас дома есть инфракрасный обогреватель, то термостат для него просто необходим. Термостат для инфракрасного обогревателя, способный контролировать и поддерживать заданную температуру в течение длительного времени. Кроме того, это позволит заранее прогреть помещения, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, сначала рассмотрим принцип его действия, механизм работы и выделим основные виды терморегуляторов.

Содержание

1 Как он работает
2 Типы термостатов
- 2.1. работает
  Как правило, термостат исправен. циклически , при этом происходит обрыв и короткое замыкание сети питания. В это время датчик температуры посылает сигналы и тем самым контролирует температуру.
  При повышении температуры сопротивление внутреннего датчика уменьшается. Если сопротивление снова возрастает, желаемая температура достигнута, термостат запускается и электрическая цепь размыкается. При снижении температуры и охлаждении датчика происходит обратный процесс: сопротивление увеличивается, термостат снова включается, но на этот раз происходит короткое замыкание. Далее термостат подключается напрямую к инфракрасному обогревателю и выставляется температура в помещении автоматически .
  Термостат регулирует микроклимат в помещении и основной источник тепла. Он включается и выключается, когда это необходимо.
  Как известно, инфракрасные микатермические обогреватели обогревают не окружающее пространство, а предметы, находящиеся в нем. Термостат делает этот процесс более удобным и продуманным.
  Типы термостатов
  По описанному выше циклическому принципу работают практически все термостаты. В то же время между ними есть много отличий, что сказывается на алгоритме подключения, режиме управления и настройке:
  Термостаты механические
  Используются не так часто, но отличаются надежностью и простотой в эксплуатации. По сути, механический термостат представляет собой небольшую пластиковую коробку с рычагом для регулировки температуры. Для удобства использования такой термостат имеет специальную шкалу с делениями (стандартный шаг – 1 градус).
  Механический термостат не совсем подходит для современного инфракрасного обогревателя, но его подключение довольно простое.
  Дело в том, что подключение в данном случае не требует сетевого питания Процесс полностью механизирован. Климат-контроль управляется за счет нагрева или охлаждения мембраны внутри конструкции термостата. Как правило, помимо красного переключателя температуры на корпусе термостата имеется кнопка и индикатор включения.
  Почему популярна механика? В схеме подключения термостата с механическим принципом легко разобраться даже новичку, а простая конструкция обеспечивает долговечность службы. К тому же такое устройство намного дешевле электронных аналогов.
  Смотрите также: как установить инфракрасный обогреватель.
  Электронные терморегуляторы
  Одной из основных особенностей данных устройств является наличие дисплея на котором содержится вся необходимая информация о настройках и процессах происходящих в обогревателе и окружающем пространстве. Требуют обязательного электрического подключения. Такие модели дороже механических. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как обогрев на день или неделю.
  Управлять такими устройствами можно дистанционно, например, с помощью мобильных приложений.
  Кроме того, к подобному термостату можно подключить не только инфракрасный обогреватель, но и систему теплый пол. Для этого нужно лишь немного изменить настройки температуры.
  Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под УФ-лучами солнца или в зоне сквозняков, тогда он прослужит намного дольше и не выйдет из строя.
  Варианты подключения термостата
  Теперь нужно разобраться, как подключить термостат к инфракрасному обогревателю, если в такой работе у вас нет опыта:
  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Не рекомендуется устанавливать термостат непосредственно рядом с устройством.
  3. Избегайте попадания прямых солнечных лучей на корпус термостата.
  4. Нежелательно подключать инфракрасный обогреватель к термостату в помещениях с повышенной влажностью.
  Схема подключения термостата к инфракрасному обогревателю
  Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее см. в статье подключаем инфракрасный обогреватель через терморегулятор):
  1. Как правило, Микатермический нагреватель подключается к штатной розетке или с помощью выделенной линии от автомата на распределительном щите. Термостат встроен в сеть между нагревателем и машиной.
  2. Обратите внимание на конструкцию термостата. Он имеет четыре вывода: два на входе и, соответственно, столько же на выходе.
  3. Если подключен один ТЭН, то от электрощита к клеммам прибора идут два провода. К клеммам, расположенным на выходе, подключаются два провода (плюс и минус). Важно учитывать полярность. Клеммы подключаются напрямую к микатермическому нагревателю.
  4. При установке двух ТЭНов от автомата к регулятору заводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка к паре ТЭНов. Тип соединения — параллельный.
  Иногда инфракрасные обогреватели с термостатом требуют более сложного подключения. Чтобы правильно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК обогревателя:
  1. Термостат подключается к машине на электрощите.
  2. Клеммы на выходе (+ и -) подключаются к магнитному пускателю.
  3. Контакты пускателя подключаются непосредственно к инфракрасному обогревателю.
  Подключение двух ТЭНов к термостату
  Следует отметить, что данный алгоритм подходит и для регулятора промышленных отопительных приборов.
  Советы по установке
  Инфракрасные обогреватели с термостатом предполагают соблюдение правил техники безопасности. При работе с термостатом необходимо помнить о заземлении . Контур заземления вашего климатического прибора должен иметь проводники определенной толщины и с небольшим сопротивлением.
  Термостаты лучше всего крепить на стене. Для одной комнаты достаточно одного регулятора. Устройство нежелательно закрывать чем-либо: тканью, шторами, предметами интерьера.
  Смотрите также: как выбрать инфракрасные обогреватели с функцией термостата для дачи.
  Вывод
  Чем же так хороши инфракрасные обогреватели с термостатом? Они значительно облегчают процесс управления климатом в помещении, экономят электроэнергию и заранее прогревают помещение, даже если вы находитесь далеко от дома. Пользы масса, сложность только в правильном подключении терморегулятора к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкции по эксплуатации и соблюдать правила техники безопасности.
  Инфракрасный обогреватель Ballu AP4 600-2000 Вт
  Shopauskunft
  4,75 / 5,00
  200 Bewertungen
  Шопаускунфт
  4,75 / 5,00 (200 шагов)
  Bedienerfreundlichkeit
  Produktsortiment
  Preisgestaltung
  Bestellabwicklung
  Lieferung
  Сервис и поддержка
