Как подключить бесперебойник (ИБП) к компьютеру?

Автор Акум Эксперт На чтение 6 мин Просмотров 3к. Опубликовано Обновлено

Во время работы компьютера может произойти отключение электроэнергии, тогда все несохраненные результаты работы пропадут. Эта неприятная ситуация встречается не так уж редко. Чтобы избежать её, применяют UPS (англ. Uninterruptible Power Supply) — источник бесперебойного питания (ИБП). А для этого нужно знать, как подключить бесперебойник к компьютеру, чтобы можно было завершить работу и сохранить её при выключении в сети электроэнергии.

Источники бесперебойного питания различных производителей

Содержание

  1. Назначение ИБП
  2. Порядок подключения компьютера к ИБП
  3. Правила пользования компьютером с ИБП
  4. Почему пищит бесперебойник

Назначение ИБП

Прямое назначение бесперебойника состоит в обеспечении энергией компьютера и периферийных устройств некоторое время после отключения электричества в сети. Этого времени должно быть достаточно для прекращения работы программ, сохранения данных и стандартного завершения работы ПК.

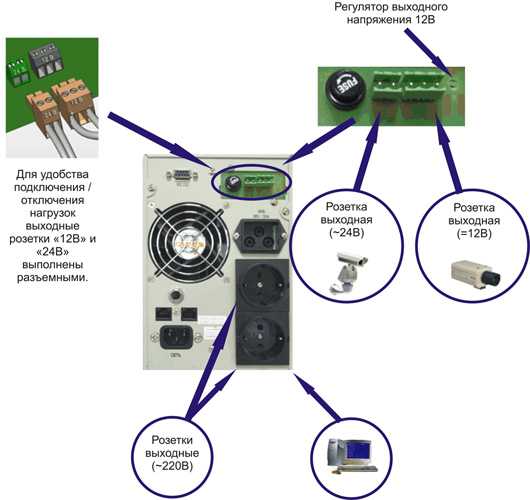

Некоторые приборы имеют клеммы для подключения внешней батареи 12 или реже — 24 В. Сам бесперебойник обычно имеет аккумулятор от 7 до 12 А·ч. В зависимости от ёмкости АКБ бесперебойника, с учётом мощности самого ПК время работы может составить от 10 минут до 1 часа. Присоединение дополнительной АКБ большей ёмкости позволит в несколько раз увеличить время автономной работы.

Бесперебойник с подключенными дополнительными аккумуляторами

Важно! Нельзя ИБП подключать к сети через сетевой фильтр. А также нельзя подключать модули компьютера к резервному источнику тока через сетевой фильтр.

Дополнительное назначение блока аварийного питания — это стабилизация напряжения. Все источники электропитания имеют встроенный сетевой фильтр для сглаживания скачков напряжения, а также возможность поддержания напряжения на уровне 220 В при значительном снижении сетевого напряжения за счёт подпитки от аккумулятора.

Более имеют, кроме розеток резервного питания от АКБ, розетки питания от сети с функцией сетевого фильтра SURGE ONLY (только всплеск). Периферийные устройства, подключенные к таким розеткам, будут защищены от колебаний напряжения, но не будут получать ток при отключении электроэнергии в сети. Это нужно учитывать при подключении модулей компьютера к бесперебойнику.

Бесперебойник с 4 розетками питания от батареи и 2 розетками защиты от колебаний напряжения

Порядок подключения компьютера к ИБП

Блок бесперебойного питания подключается напрямую в сеть. Подключение ИБП к сети выполняется обычным сетевым шнуром. К розеткам резервного тока, обеспечивающим аварийное питание при выключении электроэнергии в сети, подключаются системный блок и монитор. Для подключения системника и монитора к бесперебойнику могут понадобиться сетевые шнуры с пятиугольным разъёмом стандарта IEC 320.

Если есть устройства, которые необходимы для остановки работы программы в штатном режиме и сохранения данных, то они также будут подключаться к этой группе розеток. Например, роутер или модем, обеспечивающие работу программы в сети с удаленным сервером или с облачным сервисом. Это могут быть: сканер, планшет для графических приложений и другие, необходимые модули.

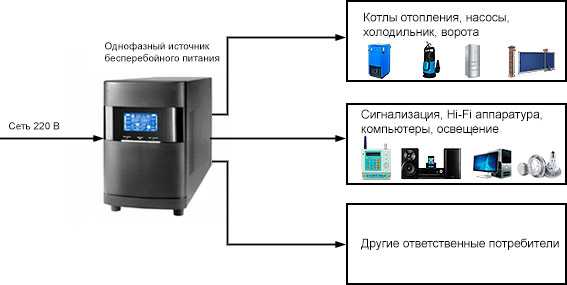

Стандартная схема подключения модулей компьютера и периферийных устройств к источнику бесперебойного питания

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Чем меньше модулей подключено к бесперебойнику, тем дольше он будет подавать резервное питание. Также учитывайте общую мощность подключаемых модулей, которая не должна превышать мощность самого источника по резервному питанию.

Если количества розеток не хватает, можно использовать удлинитель с колодкой на 2–5 розеток. Но это в случае если у ИБП стандартные евророзетки Schuko. Часто встречаются розетки стандарта IEC 320 с треугольным расположением контактов С13. В таком случае потребуются ещё соответствующие сетевые шнуры с контактами С14 для системного блока, монитора и других подключаемых устройств. Либо переходник с IEC 320 на евророзетку.

Переходник с IES 320 на евророзетку и сетевой шнур с разъёмами IES 320 С13 и С14 для подключения к ИБП

Если ИБП имеет второй ряд розеток SURGE ONLY, которые лишь защищают от колебаний электроэнергии, то к ним подключаются устройства, не требующиеся для завершения работы программ и сохранения данных. Это могут быть: звуковые колонки, принтер, МФУ, сканер, даже настольная лампа. Если для каких-то устройств розеток не хватило и они не настолько важны, редко применяются, то их можно подключить через обычный сетевой фильтр напрямую от сети.

К мощным резервным источникам либо с дополнительными аккумуляторами можно подключить несколько компьютеров, находящихся в одной комнате.

Правила пользования компьютером с ИБП

Следует помнить, что ИБП имеет ограниченный резерв электроэнергии, которого обычно хватает За это время необходимо успеть сохранить данные, закрыть программы и завершить работу компьютера.

Большинство ИБП имеют функцию управления энергосбережением с компьютера. Для этого их нужно соединить кабелем через последовательный порт или порт USB. Затем поставить программное обеспечение “PowerChute® Personal Edition” или другое, в зависимости от производительности вашего источника.

Программа PowerChute для управления энергопотреблением от аварийного блока питания

Бесперебойник имеет ограниченный срок службы, зависящий от состояния аккумуляторной батареи. Для её тестирования есть небольшая программа, которая сможет самостоятельно провести диагностику АКБ. Пользователь может изменить периодичность тестирования или отключить его совсем. Но делать этого не стоит. Со временем и время работы ИБП сокращается. Тестирующая программа предупредит об этом.

Важно! Нельзя соединять ИБП и компьютер одновременно по двум портам связи, если они имеются. Нужно выбрать и использовать только один порт.

Некоторые лазерные принтеры и другие устройства производители не рекомендуют подключать к ИБП. Это условие вызвано особенностью бесперебойников. Во время работы от аккумулятора переменное напряжение бесперебойника имеет не синусоидную амплитуду, а прямоугольную ступенчатую или аппроксимированную, что может вызвать повреждение сетевой платы у некоторых устройств. Перед их подключением к ИБП следует ознакомиться с рекомендациями производителей.

Почему пищит бесперебойник

Все бесперебойники, помимо цветовой или аналоговой информации о своей работе, имеют ещё звуковую. Ведь большую часть времени питание в сети стабильное и пользователь может даже не вспомнить о существовании ИБП. А звуковыми сигналами блок питания сам напомнит о себе и нестандартной ситуации.

  • Звуковой сигнал 4 раза подряд каждые 30 секунд означает, что в сети нет напряжения и питание компьютера осуществляется от резервного источника. Следует поторопиться с завершением работы.
  • Звуковой сигнал каждую секунду непрерывно предупреждает о разряде батареи и по истечении установленного времени бесперебойник отключит ПК самостоятельно. Остаточное время до выключения от начала этого сигнала может установить пользователь. Время выставляют в секундах от 120 и более.
  • Постоянный тональный сигнал предупреждает, что произошло выключение из-за перегрузки на одном или нескольких сетевых разъёмах. Либо аккумуляторная батарея нуждается в замене. Либо подключенное оборудование потребляет ток больше допустимого.
  • Сигнал 1 раз в 4 секунды означает, что подключенный внешний аккумулятор разряжен.

Бывают и Нужно просто понимать, что таким способом ИБП информирует пользователя об определённой ситуации, на которую стоит обратить внимание.

Сейчас читают:

Как подключить бесперебойник к компьютеру: инструкция и схема

Компьютер — это чувствительное устройство. Внезапные скачки или обесточивание в сети могут привести к потере последних несохраненных данных. Для решения проблемы стоит изучить, как правильно подключить бесперебойник к компьютеру.

Применение ИБП

Бесперебойник нужен для обеспечения корректной сетевой нагрузки при резких скачках или перепадах напряжения, а также при недолгой автономной работы устройств при полном отсутствии электричества. Современные модели бывают 3 типов:

  • Резервные;
  • С двойным преобразованием;
  • Линейно-интерактивные.

Их внутреннее устройство и функционал отличаются друг от друга, но область применения одна и та же.

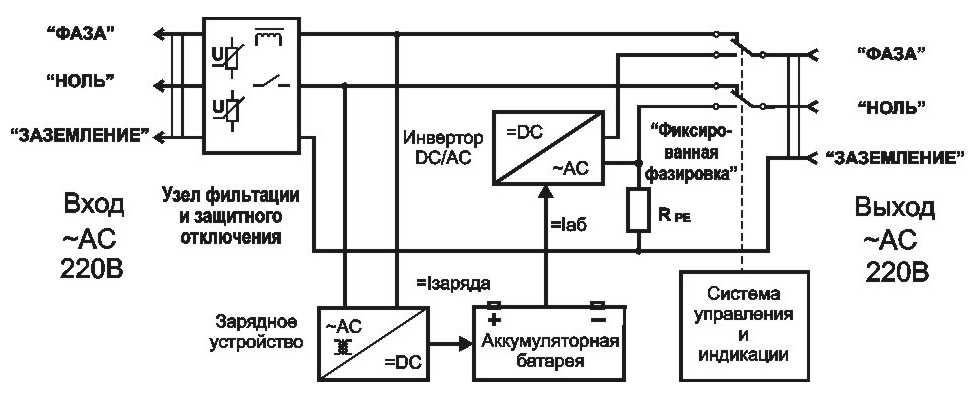

Для компьютеров используется резервный перебойник. Он чаще всего применяется для бытовой техники и мультимедийных устройств. Схема взаимодействия: в стандартном режиме нагрузка передается от сети, но если напряжение резко падает, то прибор переключается на внутреннее питание. ИБП меняет режимы работы в течение ненулевого отрезка времени. Резервные бесперебойники стоят дешево и помогают защитить компьютеры от нестабильного напряжения или недолгого отключения источника энергии. Это особенно важно, если ПК используется для работы дизайнеров, проектировщиков, музыкантов и др. Пользователю не нужно сохранять материалы через каждые 10 минут, опасаясь перебоев питания.

Пошаговое подключение ИБП

Алгоритм подключения ИБП к настольному компьютеру:

  1. Вставить прибор в сеть для подзарядки батареи. Когда ИБП зарядится, его можно отключить и подсоединить компьютер. Каждый прибор, независимо от фирмы-производителя, модели, оснащен одним кабелем для подключения к сети и несколькими разъемами для бытовых устройств.
  2. Нужно взять компьютерный провод и вставить в гнездо сетевого фильтра (в обиходе называется «тройником» — это приспособление, распределяющее напряжение в равной степени по вилкам, чтобы обеспечить энергией несколько устройств). Сканер и принтер нельзя подключать к цепи.
  3. На этом этапе нужно подсоединить все остальные устройства. Сетевой кабель (стандартный с вилкой для розетки, а не витая пара) ПК уже вставлен в разъем бесперебойника. Следом в гнездо втыкается вилка от монитора, потом модем.
  4. Если в связке с ПК используется дешевый струйный принтер (допускается цветной, но никак не модель, совмещающая функции сканера или ксерокса), то его тоже разрешается подключить к ИБП.

Обычно в приборе предусматривается всего 4 розетки. Подключение сетевого бесперебойника выполняется последовательно. Однако, перед использованием еще предстоит изучить технику работы с ИБП.

Включение ИБП и ПК

Вначале активируется бесперебойник, только потом ПК – питание идет от ИБП к компьютеру, а не наоборот. Схема подключения:

  1. Подсоединить ИБП к сети. Сетевой шнур должен быть вставлен в розетку, потому остается только нажать на клавишу ВКЛ.
  2. Подождать, пока прибор включится. На корпусе располагается световой индикатор — он загорится зеленым.
  3. Включается компьютер. После того, как индикатор загорелся, можно нажимать на ВКЛ, расположенный на корпусе ПК.
  4. Включить монитор.

Последовательность поможет избежать «конфликтов» между бесперебойником и блоком питания ПК. Остается только установить драйвера на ИБП, если они заранее не были инсталлированы.

Нюансы использования бесперебойника

Перед тем, как подключить бесперебойник, нужно проверить его работоспособность. Если световой индикатор не загорается зеленым — значит, ему недостаточно напряжения. В такой ситуации ПК не рекомендуется включать через ИБП. Устройство включится, начнет загружать систему. Однако бесперебойник не работает, и энергия поступает от аккумулятора – он быстро сядет и компьютер выключится.

Из-за нестабильности напряжения ПК перезагружается. ИБП помогает избежать этого, сохраняя напряжение на одном уровне. Однако, если сеть часто «прыгает», то батарея прибора быстро выйдет из строя. Эту проблему никак не решить — бесперебойник для того и придуман, чтобы брать весь удар на себя.

Видео по теме

Схемы подключения

для проводного ИБП
– Battery Backup Power, Inc.

ИБП (источник бесперебойного питания) с резервным питанием от батареи, указанные в следующей таблице, могут быть напрямую подключены либо к панели с расщепленной фазой 120/240 (однофазные модели 6k и 10k), либо к панели 120 /208Y 3-фазная панель (3-фазные модели 10k, 15k, 20k, 30k и 40k). Однофазные модели 6k и 10k имеют встроенные изолирующие трансформаторы, которые создают собственную нейтраль. Это позволяет установщику выбрать и подключить один из множества вариантов выходного напряжения.

Следующие системы ИБП внесены в список UL, и их выходы могут быть подключены непосредственно к электрическому щиту для обеспечения бесперебойного питания во время перебоев, регулирования напряжения, подавления перенапряжения, фильтрации шума и регулирования частоты.

  Номер модели Емкость Требование ввода Варианты выходного напряжения
BBP-ADV-6000-PSW-ONL 6 кВА / 6 кВт 175–280 В, одна/расщепленная фаза, 30 А 110, 115, 120, 200, 208, 220, 230, 240, 110/220, 115/230, 120/240, 120/208
ББП-АДВ-10000-ПСВ-ОНЛ 10 кВА / 10 кВт 175–280 В, одна/расщепленная фаза, 50 А 110, 115, 120, 200, 208, 220, 230, 240, 110/220, 115/230, 120/240, 120/208
ББП-АР-33-10К 10 кВА / 10 кВт 173–253 В, 3 фазы, 30 А 120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-15К 15 кВА / 15 кВт 173–253 В, 3 фазы, 45 А 120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-20К 20 кВА / 20 кВт 173–253 В, 3 фазы, 60 А 120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-30К 30 кВА / 30 кВт 173–253 В, 3 фазы, 85 А 120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)
ББП-АР-33-40К 40 кВА / 40 кВт 173–253 В, 3 фазы, 120 А 120/208Y, 127/220Y, 277/480Y (с внешними трансформаторами)

Если резерва мощности батареи недостаточно для обеспечения достаточного времени резервного питания, ИБП можно использовать в паре с АВР (автоматический переключатель резерва) или с ручным переключателем, что позволяет ИБП обеспечивать плавное бесперебойное питание подключенных нагрузок, в то время как генератор или вторичный источник питания подключается к сети после сбоя питания от сети или основного источника. Вышеуказанные модели имеют «режим генератора», «режим CVCF (постоянное напряжение и постоянная частота)» или «широкочастотный вход», так что они могут принимать либо мощность сети, либо мощность генератора в качестве входного источника питания, в зависимости от того, установлен ли дополнительный переключатель. добавлен генератор/вторичный источник питания.

Независимо от источника входного питания критические нагрузки (серверы, компьютеры, рабочие станции, телефоны, сетевой стек, лабораторные приборы и т. д.) не будут затронуты, поскольку они всегда подключены к резервному питанию в режиме реального времени, обеспечиваемому ИБП. .

Для получения дополнительной информации об этих типах систем резервного питания посетите веб-сайт: https://www.backupbatterypower.com

Чтобы получить помощь по проекту резервного питания, свяжитесь с нами.

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Схема подключения и подключения автоматического ИБП/инвертора к дому

Содержание

Автоматические соединения ИБП/инвертора

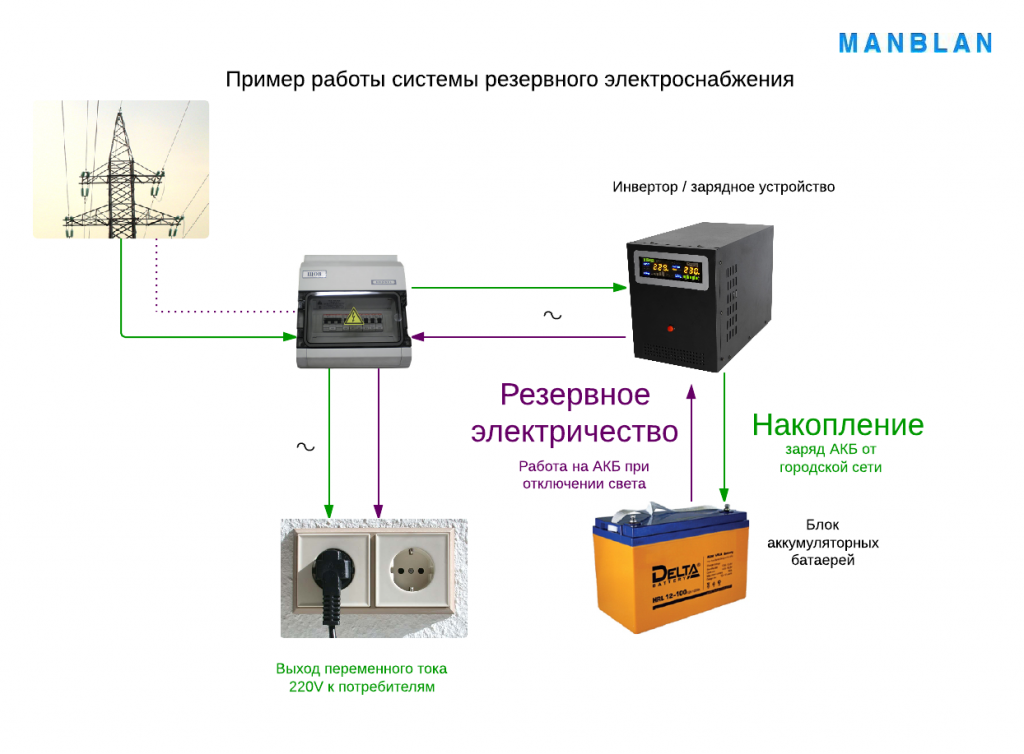

В случае аварийной ситуации, когда электроснабжение недоступно, мы можем использовать автоматический инвертор/ИБП и батареи для бесперебойного подключения питания.

Мы покажем два основных ИБП/инвертора с батареями для подключения к домашнему распределительному щиту.

  • Автоматический ИБП/инвертор с двумя проводами
  • Автоматическая проводка USP/инвертора с одним проводом под напряжением

Примечание. Для работы в безопасном режиме используйте кабель и провод сечением 6 AWG ( 7/064″ или 16 мм 2 ) для подключения ИБП к плате главной панели .

  • Связанная статья: Как подключить портативный генератор к домашней электросети — 4 метода

Подключение автоматического ИБП/инвертора с двумя проводами.

Здесь нет ракетостроения. Просто подключите исходящие нейтральный и активный провода к ИБП. Теперь подключите два исходящих нейтрального и фазового провода от ИБП/инвертора (в качестве выхода) к приборам, как показано на рис. 1.

Проводка ИБП/инвертора с одним дополнительным проводом под напряжением каждая точка нагрузки должна быть подключена через действующий (фазовый) и нейтральный провод для нормальной работы. В приведенном ниже случае мы уже подключили фазу и нейтраль (от электростанции к столбу электросети и затем к распределительному щиту) к каждому электроприбору, например, к вентиляторам, точкам освещения и т. д. Это то, что мы делаем в нашем распределительном щите для домашней проводки.

  • Связанное руководство по электромонтажу: схема подключения ИБП/инвертора с системой автоматического и ручного переключения.

Теперь, в соответствии с приведенной ниже схемой подключения ИБП, подключите дополнительный провод (фазу) к тем приборам, к которым мы уже подключили фазу и нейтраль от (электростанции и DB) (т. е. два провода в качестве фазы (фазы), как показано на рисунке на рисунке ниже). И нет необходимости подключать дополнительный нейтральный провод от ИБП, так как он уже установлен и подключен ранее. Проще говоря, вам нужен только провод под напряжением для подключения к приборам, как показано на рис. 2. Теперь здесь возникает вопрос: «Почему дополнительный фазовый провод, а не нейтральный? … Да . . Прочтите следующую работу и работу схемы, чтобы получить представление.

Вы также можете прочитать:

  • Установка однофазной электропроводки в доме – NEC и IEC
  • Установка однофазной электропроводки в многоэтажном здании

Нажмите на изображение, чтобы увеличить

Схема подключения системы автоматического инвертора ИБП (один провод под напряжением)

Работа и эксплуатация подключения ИБП

(1) Когда питание от электросети недоступно

В этом случае, подача электроэнергии будет продолжаться через фазный провод (выход ИБП), который подключен к батареям и ИБП, а затем к электроприборам (обратите внимание, что нейтраль уже подключена). Таким образом, первый однофазный провод, который уже был подключен до установки ИБП (т. е. провод под напряжением от главной платы к ИБП), будет неактивным, поскольку электропитание недоступно из электростанции. В этом случае электроприборы, подключенные через провод под напряжением от ИБП/Инвертора, потребляют запасенную электрическую энергию в батареях без перерыва.

Связанные учебные пособия:

  • Установка трехфазной электропроводки в доме — NEC и IEC
  • Установка трехфазной электропроводки в многоэтажном здании

(2) При восстановлении питания от электросети

Затем подача питания будет продолжаться через фазный провод (обратите внимание, что нейтраль уже подключена), который подключен к ИБП с главной платы (он будет заряжать аккумулятор как ну) и далее от ИБП к подключенным электроприборам. Таким образом, второй (фазный или действующий провод), подключенный после установки ИБП (т. е. один действующий провод от ИБП), будет неактивен, поскольку питание от ИБП и аккумуляторов недоступно (поскольку это автоматическая система ИБП).

  • Как подключить однофазный счетчик электроэнергии?
  • Как подключить трехфазный счетчик электроэнергии?

Как подключить ИБП/инвертор к распределительному щиту?

На приведенном ниже рис. 3 показано, как подключить ИБП/инвертор с батареями к главному распределительному устройству для продолжения подачи питания в случае сбоя в сети.

Подключение дополнительной электропроводки с подключенной нагрузкой и техникой для двух комнат в доме. Как подключить автоматический ИБП/инвертор к системе домашнего электроснабжения?

Нажмите на изображение, чтобы увеличить

Как подключить ИБП/инвертор к распределительному щиту?

  • Связанный пост: Как соединить батареи последовательно, параллельно и последовательно-параллельно?

Код цвета проводки:

Мы использовали красный для под напряжением или фаза , черный для нейтральный и зеленый провод для однофазного 90. Вы можете использовать специальные коды городов, например, IEC — Международная электротехническая комиссия 9.0019 (Великобритания, ЕС и т. Д.) Или NEC (Национальный электрический код [США и Канада];

NEC:

ОДИН ФАЗА 120 В:

Black = PHASE 3

Black = PHASE 3

Black = PHASE 3

. Линия , White = Нейтральный и Зеленый / Желтый = Земля

IEC:

.0019 = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий проводник.

  • Связанный пост: Как подключить солнечные панели и батареи в соответствии с вашими потребностями?

Общие меры предосторожности при игре с электричеством.

  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
  • Используйте кабель соответствующего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для установки электропроводки)
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практическим опытом работы и умеющих обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

  • Как управлять одной лампой из двух или трех мест?
  • Схема лестничной электропроводки – как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?

Сейчас Если вы все еще сталкиваетесь с трудностями или не понимаете схему подключения, не стесняйтесь оставлять комментарии или просто ознакомьтесь с другими связанными пошаговыми руководствами по схемам подключения и подключениям ИБП / инвертора с описанием и работой.
