Схема отопления пятиэтажного дома хрущевки: схемы, устройство отопления пятиэтажного дома

Содержание

Кирпичная пятиэтажка, хрущевка — плохо топят

верхние угловые квартиры имеют бОльшие тепловые потери, чем квартиры «внутри» многоквартирного дома-муравейника — «соседи друг друга греют».

Сначала прочтите о Теории отопления.

В старых квартирах без замены отопительной системы со временем ухудшается и отопление, и способность дома удерживать тепло:

трубы и радиаторы забиваются ржавчиной, песком, продуктами ремонтов отопления, а при неправильной водоподготовке теплоносителя ещё и зарастают известняком
радиаторы снаружи жильцы покрывают шубой из многих толстых слоёв краски — прямо по старой краске, плюс всякие-разные декорации
теплоизолирующий слой на потолке крошится-утрамбовывается, таинственным образом «куда-то испаряется» (но при этом прирастает природным теплоизолятором — голубиным мусором и помётом), образуются щели, протечки с крыши — тепловое сопротивление дома морозам становится меньше
самый тяжелый случай — промокает, в том числе и влагой-конденсатом из внутриквартирнрного воздуха, потолочное перекрытие и стены. Признак мокрых пропускающих тепло пололка-стен — плесень и грибки. (Могут расти, а могут не расти.)

Помните, что влажные строительные материалы могут в несколько раз хуже держать тепло, чем сухие.
К материалам, у которых большая зависимость теплоизоляционных свойств от абсолютной влажности относятся: бетон, цементные стяжки, керамзит, красный кирпич, силикатный кирпич, дерево, пенобетон, различные гипсо-цементо-опилко-шлако материалы — практически всё, что не есть пенопласты и пенополиуретаны с закрытыми порами.
Пример зависимости тепла и влажности перекрытий и стен — новые дома, содержащие строительную влагу.

Если в обитаемой квартире +14…+16 градусов, а на улице -25 градусов (по Цельсию)

Жильцы являются постоянным источником воды в воздухе — дыхание, варка еды, сушка белья, мытьё полов, ванна и т.п.
Поэтому, если в обитаемой квартире +14…+16 градусов, а на улице -25 градусов (по Цельсию), слабая вентиляция и недостаточное проветривание, то резко снижается теплоизоляционные свойства потолка и стен (речь идет о верхнем этаже) по причине увеличения содержания в них воды: в толще перекрытия и внешней ограждающей стены точка росы смещается от наружного края — к внутреннему, то есть доля сухой толщины становится меньше, и происходит «пещерный» само-прогрессирующий процесс.

Особенно это заметно в домах из силикатного кирпича, с железобетонными перекрытиями, с наружными бетонными плитами без теплоизолирующего пенопласта внутри плиты (многие панельные и крупнопанельные дома), из керамзитобетонных блоков и из построенные из тому подобных впитывающих и не отдающих влагу стройматериалов.

И особенно заметно на железобетонных перекрытиях. С нижней стороны перекрытия находится жилая квартира, а с другой стороны перекрытия — холод уличный. Представляете, какой огромный тепловой поток проходит через влажный потолок над всей жилой площадью, если перекрытие не хорошо теплоизолировано?

Пока в домах были негерметичные деревянные окна, вытяжной вентиляции хватало для удаления влаги, но когда массово начали устанавливать герметичные окна со стеклопакетами с уплотнениями, то влага за 1-2 года накапилась в доме, и в том числе поэтому в квартирах стало холодно.

Самое несуразное отопление многоэтажек

Самое несуразное отопление многоэтажек — это ‘стояк’ с батареями, когда батареи радиаторов установлены последовательно — без «магистрального» стояка двумя довольно толстыми трубами отопления (подающая и обратная трубы), к которым подключены отопительные радиаторы.

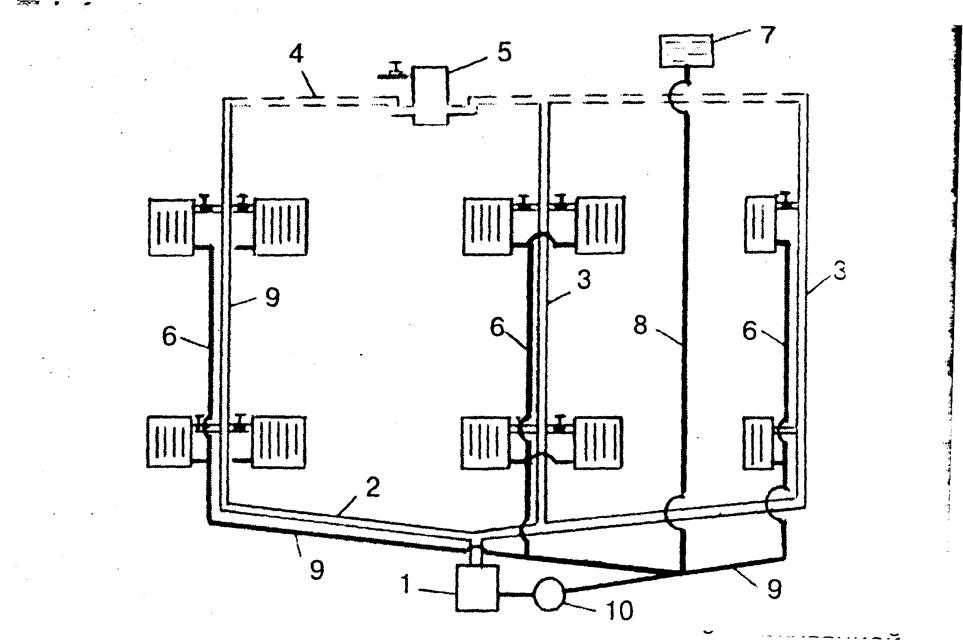

Подъездная схема самого несуразного центрального отопления многоэтажек
схемы отопления многоэтажных жилых домов

на схеме отопления
трубы отопления:
красная — подача
синяя — обратка
shunt — шунт при радиаторе, перемычка

вариант A
В отопительные приборы теплоноситель от подающей трубы подается вниз батареи (как правило, чугунные). Не знаю, из каких соображений оно так, против гравитационного принципа самоциркуляции воды — может быть, это наследство из парового отопления, а может быть, чтобы ржавчину вымывало из батареи снизу.

вариант B
В батареи вода подается нормально — сверху вниз.

Как усилить отопление на последнем этаже дома при нижней разводке — в отопительный сезон зимой

Ремонтные работы с отоплением со сливом воды даже из одного стояка в морозы очень чреваты скандалами с соседями и даже образованием не только воздушных, но и ледяных пробок в системе отопления в подвале и подъезде.

Первое, что приходит в головы замерзающим жильцам — купить электрический обогреватель, и греть электричеством. Но если процесс отсыревания потолка и стен зашел далеко, то жалкими 1-2 киловаттами электричества процесс похолодания в квартире не остановить.
Например, пятиэтажка из силикатного кирпича, плоская крыша, квартира угловая 2-комнатная, ориентация дома — с севера на юг, южный торец дома.
Наблюдаются повышенные потери тепла, по сравнению с остальными квартирами в подъезде. Самые большие теплопотери в угловой верхней квартире часто бывают через потолок, на теплоизоляцию которого, пока мороз не грянет — жильцы не перекрестятся.

Перерытие само по себе 10-20 сантиметров железобетона, в лучшем для теплоизоляции случае пустотные плиты перекрытия ПК 60-12 толщиной 22 см, не является теплоизоляцией.
Наружные стены толщиной полметра, масса влажного 1 квадратного метра стены — почти тонна, да еще над головой каждый квадратный метр потолка весит четверть тонны, представляете, сколько нужно тепла, чтобы прогреть и просушить квартиру?

Если в квартире +14…+16 градусов, а на улице -25 градусов (по Цельсию), то 1-2 киловаттами электрического отопления (круглосуточно) явно не обойдешься. Примерно 10 киловатт нужно жечь целые сутки на протяжении месяца-двух, и проветривать, проветривать, проветривать, чтобы начать выгонять влагу из потолочного перекрытия и стен, чтобы квартира снова стала тёплой.

Но в хрущевках электропроводка слабая, максимально можно включить 2-3 киловатта нагревательной мощности.

Но даже 1 киловатт круглосуточного отопления за 1 сутки (24 КВт-ч) стоит 2 евро дневного тарифа (16 КВт-ч) и 66 евроцента ночного электротарифа (8 КВтЧ). Итого электричества на 80 евро в месяц по болгарским ценам 2014 года (цены мало изменились с прошлого года).

800 евро в месяц вряд ли кому понравится платить за проблемы с теплоизоляцией и отоплением. Поэтому — другие способы ‘увеличить тепло в квартире’:

Первый Способ увеличения теплоотдачи отопительных приборов, то есть батарей.

Обдув батарей

Это самый гуманный способ, не связанный с перекрыванием стояка. Элементарно организовать обдув батарей вентиляторами — примерно как рассказано в материале сделать вентиляторный радиатор из установленного.

Поменьше греть стены за батареей — остальной квартире будет теплее

Так как стены стены промокают за батареями только в совсем тяжелых случаях, и повышенная температура стены за батареями — это бестолковое отопление улицы, то можно перераспределить тепло в пользу холодных потолка и стен — сделать теплоизоляцию за батареями.
И вообще утеплиться.
По поводу пенопласта и пенополистирола:
Эти теплоизолирующие материалы за батареей будут усиленно загрязнять воздух в квартире, лучше бы их не надо. Хороши маты из каменной ваты и алюминиевой фольги (примерно как на теплотрассах).

Врезать шаровой кран в шунт — регулируемый шунт батарей

На схеме отопления shunt (труба-перемычка) — это для того, чтобы не вся горячая вода отопления проходила только через ваш отопительный прибор, а кое-какое тепло доставалось и нижним соседям. Но соседям у нижних соседей нет над головой холодного перекрытия с чердаком или техническим полуэтаж! Чтобы было более равномерное распределение отопление по этажам, можно попробовать заставить владельца отопления врезать кран в шунт. Тем самым будет возможность регулировать долю теплоносителя, проходящую
через батарею.

Прикрыли кран — уменьшили поток теплоносителя в стояке (суммарную теплоотдачу стояка), зато увеличили поток через батарею верхнего этажа (увеличили тепло от самой верхней батареи). Но это риск разбалансировать отопление всего стояка и дома.

Диагональ — это дополнительные калории

Диагональная схема подключения отопительных приборов — сверху вниз — с одной стороны радиатора на другую — по диагонали. Так как пути прохождения воды по рёбрам плюс между секциями в дианональном случае имеют более-менее одинакое гидравлическое сопротивление — скорость потока теплоносителя, то и батареи прогреваются равномернее, теплоотдача несколько выше (может быть, зависит от многих факторов).

Радикальное улучшение отопления

Заставить собственника отопления сменить стояк вместе с засоренными заросшими трубами и радиаторами.

Опасайтесь утепления дома пенопластом снаружи без проверки и ремонта вентиляции — если дом уже промок, то укутанный пенопластом он не просохнет уже никогда.

В Европе — теплосчётчики и теплоизоляции, в холодных странах бывшего СССР — теплосчётчики без теплоизоляции

Опасайтесь установки в таких аномально холодных квартирах теплосчётчиков.
Истинная цена центральной тепловой энергии (от ТЭЦ и т.п. «городского масштаба») примерно равна цене электрической энергии — это закон экономики. Если цены пока не сравнялись, то сравняются в скором времени.
Вернитесь и вчитайтесь выше в стоимость электрического отопления. Поставить на счётчик тепла холодную квартиру — это просто, попробуйте ПОТОМ отказаться, когда счёт составит сумму с двумя-тремя нулями — в долларах.

Сначала утепление дома масштаба капремонта, потом — счётчик тепла.

Аларм-признаки: пропаганда «Альтернативные источники энергии и инновационные приборы учета тепла внедряют в области».

СНГ-фактор отопления

Если в подъезде не мерзнет ни один начальник хотя бы районного уровня, авторитет (криминальный, бизнес) то высока вероятность, что на простых людях просто экономят, чтобы вышеуказанным товарищам в других домах было комфортно и бесплатно. То есть цена вопроса — повернуть вентиль, подать тепло в замерзающий подъезд, дом, квартиру.

Есть у вопроса отопления и макроэкономическая цена — доля энергоносителей, которые начальствующие товарищи могут продать за валюту. Чем больше газа расходуется на отопление квартир в СНГ — тем меньше они получают денег. А для ТЭЦ на угле и мазуте сомневаюсь, что в «современном мире» еще есть оборудование.
Экспорт газа (за валюту) из России составляет всего 1/4 часть от внутрироссийского потребления газа!
( Нефтегазовый экспорт России и реальный долг России — Нефть и не-народные деньги )

Как оно, отопление у соседей по СНГ: отопление холодно (не-Кремлёвский Гугл)

комметарий дословно
01555 вот иза таких спецов и не работант система отпления которые незнают что такое байпас и куда его всунуть

Совковый товарисч по имени rjkjzy правильно «отметил», что гидравлическое сопротивление системы отопления не должно увеличиться перекрытием байпаса в квартире — нужно подключить радиатор с бОльшим условным проходом (Dу) или параллельно врезать два радиатора или вместо байпаса / радиатора устроить теплообменник с большим Dу к локальной системе отопления — гидравлическую развязку.

Квартирная система отопления с гидравлической развязкой — состоит из:

источник тепла — теплообменник с центральным отоплением. Например, плоская металлическая коробочка длиной 20-25 см и шириной 2 см) с медной или алюминиевой перегородкой, выдерживающая 6-10 атм., в которой с одной стороны протекает центральный теплоноситель, а с другой — квартирный теплоноситель

отопительного радиатора

отопительных труб

циркуляционного насоса горячей воды, если не применена разводка труб для гравитационного отопления

Почему совковые товарисчи не делятся знаниями, на которые намекают? Знаю ответ: потому, что у есть них только намёк на знание.

Холодно.netnotebook.net

последние изменения статьи 10янв2014, 18янв2014

[условия пользования] [участие] [контакт]
[интеллигентные банеры+]

Перепечатка (кроме материалов под «стандартным копирайтом» — знаком ©) и цитирование приветствуются, если указываются:
в любых гипертекстовых документах — прямая гиперссылка на автора и на страницу-источник;
в обычных документах — указание автора, название материала, источник (например, FAQ-for-FAQ. NetNotebook.Net).

Авторские права, интеллектуальная собственность:
Статьи: указанный в статье автор или правообладатель
Вебдизайн и структуры: © Astrela Ltd., 2010-2018; 2019-2021 Вадим Шулман

лицензировано под Creative Commons Attribution-Share Alike 3.0 License,
если не указано иное.
Внешние элементы: их соответствующие правообладатели и лицензии.
(С), (TM): их соответствующие правообладатели.

Расчет отопления в многоквартирном доме, схемы, проект системы

Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.

Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома?
Элеваторный узел централизованной отопительной системы
Принцип построения отопительной системы

Что являет собой схема отопительной системы многоэтажного дома?

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.

Тепловой узел многоквартирного дома

Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.

Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.

Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого. Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.

Элеваторный узел централизованной отопительной системы

Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.

Элеваторный узел централизованной отопительной системы

Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов. Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

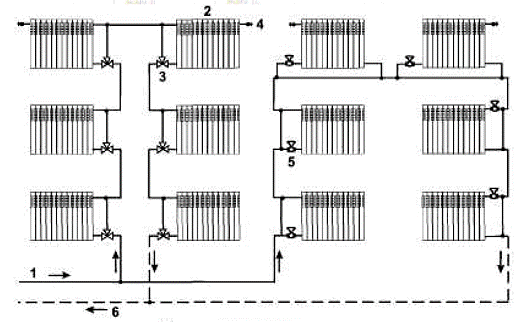

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

схемы, устройство отопления пятиэтажки

Изначально дома хрущевок задумывались как временные, для решения жилищного вопроса. Однако и по сей день они занимают изрядную долю фонда. Основной проблемой проживания является схема системы отопления хрущевки и ее обустройство. С учетом естественного износа он часто не в полной мере выполняет свои функции.

Содержание

Схема централизованного отопления хрущевки
Автономное отопление в хрущевке
Утепление наружных стен хрущевки
Теплый пол в хрущевке
Обогреватели для квартир
Автономные системы отопления в хрущевке: выбор котла и правильная обвязка
Котел отопления для хрущевки
Трубы отопления и радиаторы
Проект и схемы отопления для хрущевки
Советы по минимизации расходов на отопление

Схема централизованного отопления для хрущевки

Схема централизованного отопления хрущевки

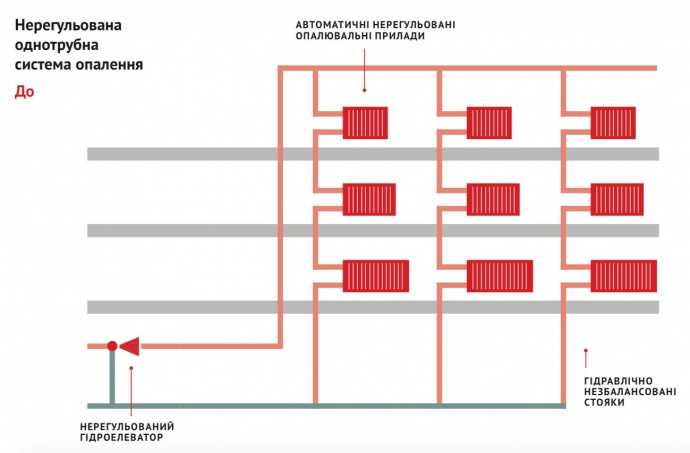

Для домов данного проекта характерна однотрубная схема, когда разводка теплоносителя начинается с верхнего (5-го) этажа и заканчивается вводом охлажденной воды в подвал. Такие системы отопления в хрущевках имеют один существенный недостаток – неравномерное распределение тепла по квартирам.

Это связано с попеременным прохождением теплоносителя по этажам, т.е. наибольшая степень его прогрева будет при 5-м, 4-м, а при 1-м количестве тепла недостаточно для обогрева помещения. Кроме того, схема отопления пятиэтажной хрущевки имеет следующие недостатки:

Плохое состояние нагревательных элементов. Накипь на внутренней поверхности труб и батарей приводит к уменьшению диаметра и, как следствие, снижению теплоотдачи;
Отсутствие системы контроля температуры на батареях. Уменьшать расход теплоносителя приборами нельзя, так как это повлияет на гидравлическое давление во всей системе. Выход — установка байпаса на каждый радиатор.

Для решения этих проблем необходимо провести модернизацию — установить современные радиаторы и трубы. Лучше всего себя зарекомендовали металлические нагревательные приборы и полимерные трубопроводы. Имеют повышенные показатели теплоотдачи, что способствует максимально быстрому прогреву помещений. Однако для того, чтобы создать в хрущевке действительно эффективную систему отопления, необходимо заменить все этажи. Если на верхних оставить старые трубы и радиаторы, то скорость прохождения воды в системе будет по-прежнему неудовлетворительной.

Реализация такой модернизации может осуществляться не только силами жильцов, но и с привлечением ресурсов ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они также знают, как устроена система отопления в хрущевке – схема и расположение трубопроводов для конкретного дома.

Автономное отопление в хрущевке

Утепленная стена в хрущевке

Что делать, если даже после выполнения благоустройства и замены элементов температура в квартире далека от идеальной. Оптимальный вариант – автономное отопление в хрущевке. Однако это не всегда возможно – установка газового котла не допускается из-за низкого давления в магистрали или из-за неподходящих дымоходов.

Затем начинают разрабатывать альтернативные способы повышения температуры в помещении. Отрицательным моментом является то, что схема отопления пятиэтажной хрущевки не предусматривает подключение дополнительных радиаторов. Это может привести к снижению давления в трубах и значительным потерям тепла для жителей внизу. Во избежание неприятных моментов можно выполнить ряд действий, способствующих энергосбережению в квартире.

Утепление наружных стен хрущевки

На наружные стены рекомендуется укладывать теплоизоляционный слой. Это поможет снизить потери тепла и не повлияет на текущее состояние системы отопления в хрущевке. Также необходимо заменить старые деревянные окна на новые из ПВХ или клееного бруса. Особое внимание следует уделить толщине стеклопакетов. Для эффективной теплоизоляции этот параметр должен быть не менее 28 мм.

Теплый пол в хрущевке

Система теплого пола

Это один из лучших механизмов повышения температуры в квартире. Его можно установить не только в ванной и кухне, но и в жилых помещениях. Лучше всего выбирать модели инфракрасного теплого пола, так как для их установки требуется минимальное увеличение толщины напольного покрытия. Отопительный контур хрущевки не рассчитан на подключение водяного теплого пола. Его установка может привести к сбоям в работе всего отопительного контура дома.

Обогреватели для квартир

Могут решить проблему со скоростью нагрева воздуха в квартире и не влияют на работу основной системы отопления квартир в хрущевках. Наряду с традиционными масляными и электрообогревателями преобразовательного типа большую популярность получили инфракрасные модели. Они повышают температуру не воздуха, а предметов, нагревая их поверхность. Однако недостатком таких устройств является увеличение финансовых затрат на электроэнергию.

Перед подключением ТЭНов необходимо проверить проводку. Часто сечение провода не рассчитано на большие нагрузки. Схема отопления пятиэтажной хрущевки рассчитана только на водяной теплоноситель.
Поэтому сначала рекомендуется заменить его, только потом устанавливать мощные электроприборы.

Автономные системы отопления в хрущевке: выбор котла и правильная разводка

Схема автономного отопления в хрущевке

Вопреки распространенному мнению, в хрущевке можно сделать индивидуальное отопление. Для этого необходимо подобрать котел, соответствующий стандартам, и предоставить управляющей компании разработанный проект. Предварительно он дает технические условия, на основании которых составляется автономная система отопления в хрущевке.

На что следует обратить внимание при решении этой задачи? Рассмотрим основные составляющие автономного отопления в хрущевке – котел, систему трубопроводов и радиаторы.

Отопительный котел для хрущевки

Средняя площадь двухкомнатной квартиры в хрущевке не превышает 60 м2. Поэтому оптимальная мощность газового котла должна быть 7-8 кВт. Следующее условие – тип горелки – она должна быть закрытой. Поскольку обустройство системы отопления в хрущевке по схеме не предусматривает установку котла, для его работы следует обеспечить нормальный воздухообмен. Это необходимо для забора воздуха с улицы с помощью коаксиального дымохода. В некоторых случаях возможна установка систем отвода угарных газов в воздуховоды здания. Но перед этим необходимо получить согласование с пожарной службой. Зачастую именно это и является препятствием для установки индивидуального отопления в хрущевке.

Трубы отопления и радиаторы

Для прокладки магистрали лучше всего использовать армированные полипропиленовые трубы. Отличаются простотой монтажа и доступной стоимостью. К их преимуществам можно отнести возможность скрытой установки. Его можно проводить только в полу, так как штробление несущих стен запрещено. Система отопления в хрущевке устроена таким образом, что место установки радиаторов чаще всего находится под окнами. При проектировании автономной системы отопления можно предусмотреть установку дополнительных батарей. Чаще всего их устанавливают в ванной комнате.

Проект и схемы отопления хрущевки

При разработке схемы отопления хрущевки необходимо предусмотреть все нюансы. В частности, обеспечение горячего водоснабжения. Поэтому лучше всего приобретать двухконтурные котлы отопления.

Требования к схеме ничем не отличаются от стандартных.

Соответствие температуры и давления эксплуатационным характеристикам труб, радиаторов;
Подключение к системе водоснабжения для подпитки отопления;
Установка расширительного бака и циркулярного насоса.

В этом случае возможна установка водяного теплого пола. Для этого схема отопления хрущевки предусматривает установку коллектора. Он будет распределять теплоноситель по трубопроводам теплого пола, встроенная система смешивания потоков горячей и холодной воды (двухходовой клапан) будет автоматически регулировать температуру.

Для минимизации увеличения толщины пола рекомендуется использовать декоративное покрытие, предназначенное для укладки непосредственно на трубы горячего водоснабжения. Упаковка должна иметь соответствующую маркировку.

Советы по минимизации расходов на отопление

Помимо модернизации установки автономного отопления может быть выполнен ряд действий, результатом которых станет снижение текущих эксплуатационных расходов и оплаты коммунальных услуг. Учитывая специфику разводки системы отопления в хрущевке, установка счетчиков тепла в квартире нецелесообразна. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры вам придется установить не менее трех метров – в ванной, на кухне и в гостиной.

Общая стоимость установки одного устройства может составлять от 25 до 30 тысяч рублей. Выход из этой ситуации – установка общедомового счетчика. Он будет учитывать количество тепла, потребляемого для всего здания. Благо централизованная схема, присущая всем видам отопления хрущевок, позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулирования подачи теплоносителя в зависимости от температуры наружного воздуха.

Для контура центрального отопления пятиэтажной хрущевки возможен монтаж уравнительного стояка. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект выполняется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа горячего водоснабжения.

Если в доме установлены старые стальные трубы и радиаторы, рекомендуется проводить периодическую химическую и механическую чистку. Перед этим социалисты должны внимательно изучить схему отопления пятиэтажной хрущевки, чтобы составить план работ. Рекомендуется убирать квартиры на верхних этажах. В результате улучшится проходимость теплоносителя по трубам и радиаторам.

Некоторые схемы систем отопления в хрущевках и их конструкция предусматривали скрытую установку радиаторов. Такой способ монтажа эффективен только в том случае, если наружные стены утеплены.

В качестве альтернативного вида отопления можно посмотреть видео об установке ТЭНов в радиаторы.

Как устроена вентиляция в хрущевке и ее проблемных местах?

Горячее водоснабжение в системах отопления

Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные радиаторы и трубопроводы. Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. Рациональнее всего заменить отопительные приборы во всех квартирах, подключенных к одному стояку.

Однотрубные системы отопления многоквартирных домов в силу своей экономичности имеют множество недостатков, и главный из них – большие потери тепла в пути.

Отопительный прибор в девятиэтажке сделан совсем по другому принципу. Линия подачи, минуя квартиры, сразу выводится на верхний технический этаж. Здесь же базируется расширительный бак, клапан сброса воздуха и система клапанов, что позволяет при необходимости срезать весь стояк. В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения таких показателей важна не только принципиальная схема отопления, но и качественное утепление квартир, препятствующее выходу тепла на улицу через щели в стенах, кровле и оконных проемах.

Это один из лучших механизмов для повышения температуры в квартире. Его можно установить не только в ванной и кухне, но и в жилых помещениях. Лучше всего выбирать модели инфракрасного теплого пола, так как для их установки требуется минимальное увеличение толщины напольного покрытия. Отопительный контур хрущевки не рассчитан на подключение водяного теплого пола.

Но для того, чтобы эффективность центрального отопления была на должном уровне, схему отопления в многоквартирном доме составляют профессионалы своего дела – инженеры-теплотехники. Основополагающие принципы, по которым проектируется схема отопления дома, заключаются в достижении максимальной эффективности обогрева при минимальной трате ресурсов.

И особенно это заметно на железобетонных перекрытиях. На нижней стороне этажа находится жилая квартира, а на другой стороне этажа уличный холод. Представляете, какой огромный тепловой поток проходит через мокрый потолок по всей жилой площади, если потолок плохо утеплен?

Львиная доля современного жилого фонда в крупных городах приходится на многоэтажные дома, построенные во времена СССР. В те времена вопрос экономии тепла не стоял так остро, и жилые дома отапливались через централизованную систему.

Альтернативные способы отопления в хрущевке

Следует учитывать, что сделать автономное отопление не так просто. Владельцу квартиры в хрущевке необходимо получить множество разрешительных документов и такой вариант оптимизации системы отопления не всегда реален. Жителям хрущевок отказывают в выдаче разрешений на индивидуальное отопление из-за низкого магистрального давления в контуре, несоответствия дымоходов требуемым нормам, нарушения норм пожарной безопасности и т. д.

Установка камина с водяной рубашкой имеет смысл только в том случае, если водонагреватель предполагается установить в другом источнике, а камин будет служить только основным отопительным прибором. В первую очередь это хозяйственный учет — система отопления должно быть таким же, как питание котла. По этой же причине не рекомендуется, чтобы камин был единственным источником тепла, так как КПД и возможность регулирования нагрева камина гораздо меньше, чем котловой подпитки. Это лишь временное решение — например, если нет места для котельной, но в будущем можно будет установить газовый котел на кухне или в ванной.

Выбирая для использования в хрущевке дополнительные отопительные приборы, работающие от электричества, следует убедиться, что проводка выдержит высокие нагрузки.

Используя приведенные в обзоре рекомендации, владелец квартиры в пятиэтажной хрущевке сможет оптимизировать систему отопления и добиться комфортного температурного режима в своем доме. Не забывайте о периодическом обслуживании системы отопления, которое необходимо проводить время от времени. Он поможет продлить срок службы установленных в квартире отопительных приборов и сохранить достигнутые показатели теплоотдачи.

Отопление жилого дома

Водяная рубашка должна быть подключена в соответствии с правилами открытой системы отопления и поэтому не может напрямую управлять теплыми полами или панельными обогревателями. Хотя некоторые котлы оснащены защитой от перегрева, формально они также требуют подключения к открытой системе.

Монтаж системы отопления

Конечно, это не исключает возможности сотрудничества с закрытой установкой, но требует установки теплообменника, отделяющего контур котла от радиатора, и расширения системы управления. Для установки водяной рубашки мы должны подключить не только системы водоснабжения и канализации: заполнить систему и слить воду из перелива открытого сосуда, чтобы система могла защитить установку от перегрева. Эта система открывает управляемый клапаном термостат, через который течет вода. Он охлаждает кожух камина и сливает его в канализацию.

Каждый хозяин делает все, чтобы в его доме было достаточно комфорта, тепла и уюта. Особенно, если это загородный дом, дача или просто небольшой дачный участок. Дело в том, что это не благоустроенная квартира, расположенная в городских кварталах, можно еще вспомнить хрущевки и где все делают коммунальщики.

В случае с частным домом возникают вопросы, связанные с продумыванием коммуникаций, как придумать схему установки системы отопления, а также водопровода и канализации. Все это входит в обязанности владельца и должно быть сделано на этапе, когда дом еще проектируется.

В случае с уже построенным домом установка коммуникаций связана с серьезными проблемами, как в финансовом, так и в организационном плане. Отопление, конечно, можно установить, но реализовать можно не все схемы систем отопления.

Во-вторых, в результате интерьер дома может в итоге существенно измениться. Когда инженерные коммуникации продуманы при проектировании дома, эстетика не страдает и при необходимости доступ ко всем системам будет свободным для их обслуживания.

Схема централизованного отопления для хрущевки

Установка новых отопительных приборов на всех этажах выльется в кругленькую сумму, но ощутимые результаты такие меры дадут моментально.

К материалам с большой зависимостью теплоизоляционных свойств от абсолютной влажности относятся: бетон, цементные стяжки, керамзит, красный кирпич, силикатный кирпич, дерево, пенобетон, различные гипсоцементно-опилочно-шлаковые материалы — почти все, что не является пенопластом и пенополиуретаном с закрытыми порами.

Но когда давление превышает норму, он просто сбрасывается в расширительный бачок, а при остывании теплоносителя в результате давления в колонке возвращается обратно в контур. Такие емкости в частных домах, как правило, устанавливаются на чердаке.

Виды присоединений к системам отопления

Основная функция агрегата – непосредственное участие в процессе теплообмена, так как горячий теплоноситель, попадая в него, дозируется и смешивается с нагнетаемым теплоносителем из обратки. В результате установка позволяет добиться оптимальных результатов в вопросах смешения горячего теплоносителя из котельной и остывшей воды из обратки.

Это может привести к снижению давления в трубах и значительным потерям тепла для жильцов внизу. Во избежание неприятных моментов можно выполнить ряд действий, способствующих энергосбережению в квартире.

Главное, чтобы дом не грелся, если внутри квартир сыро. О пластиковых окнах. Сколько стоит центральное отопление, если в сырой холодной квартире стоит теплосчетчик?

Отрицательным моментом является то, что схема отопления пятиэтажной хрущевки не предусматривает подключение дополнительных радиаторов.

Батареи радиаторов устанавливаются последовательно, без «основного» стояка — см. схему отопления ниже — это тот случай.

Реализация такой модернизации может осуществляться не только силами жильцов, но и с привлечением ресурсов ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они также знают, как устроена система отопления в хрущевке – схема и расположение трубопроводов для конкретного дома.

Прежде всего, обратим внимание на локальную или автономную систему отопления, используемую в основном в частном секторе и в редких случаях (как исключение) в многоэтажных домах. В таких случаях котельная располагается непосредственно в самом здании или рядом с ним, что позволяет правильно регулировать температуру теплоносителя.

Помимо котла, придется переоборудовать имеющуюся схему. К нему можно подключить бывшие в употреблении батареи отопления и новые радиаторы, которые обвязываются трубопроводом в соответствии со схемой отопления. В зависимости от требуемой тепловой мощности в контуре отопления могут использоваться низкие радиаторы, устанавливаемые под подоконником, а также стандартные радиаторы.

Важно: некоторые жители крайних этажей стараются перенести выпускной клапан на чердак, чтобы каждый сезон не сталкиваться с работниками ЖКХ.

Плохое состояние нагревательных элементов. Накипь на внутренней поверхности труб и батарей приводит к уменьшению диаметра и, как следствие, снижению теплоотдачи;
Отсутствие системы контроля температуры на батареях. Уменьшать расход теплоносителя приборами нельзя, так как это повлияет на гидравлическое давление во всей системе. Выход — установка байпаса на каждый радиатор.

Отопительные контуры, определяемые трубопроводом

Различие между этими отопительными системами заключается в принципах подключения отопительных приборов к котлу. Это может быть последовательное или однотрубное подключение, параллельное или двухтрубное и балочное, оно же коллекторное.

Последовательная система отопления

В системе отопления с одной трубой горячий теплоноситель поступает во все отопительные приборы по порядку, в каждом отдает часть тепла. Такие схемы подключения систем отопления самые простые, и на их выполнение расходуется меньше всего компонентов и материалов.

Основным недостатком такой системы является то, что количество выделяемого тепла уменьшается в зависимости от увеличения расстояния от котла.

Отопительный контур с двумя трубами

В этой системе отопления к каждому отопительному прибору подходят две трубы — с горячим теплоносителем прямой, а уже с холодным — обратка. У системы есть несомненные плюсы, но они «окупаются» двойным комплектом труб, проложенным в доме.

Система лучистого отопления

Данная система отличается от других тем, что к каждому отопительному прибору прокладывается отдельная пара труб — как прямоточная, так и обратная. Затем они сходятся возле котла на специальных гребенках. Общая длина труб больше, чем в двухтрубной системе.

В этих трубах не выполняются соединения, и перед вводом в эксплуатацию проводится балансировка. То есть регулировка расхода теплоносителя выполняется для каждого контура отдельно.

Такая система решает вопросы, связанные с регулированием теплоотдачи для каждого нагревателя в системе с одной трубой. Каждая батарея имеет запорную арматуру и с ее помощью регулируется расход теплоносителя через нее.

Кроме того, шунт выполнен в виде перепускной трубы, имеющей меньший диаметр. Этот шунт позволяет жидкости циркулировать, даже если краны аккумуляторной батареи полностью закрыты.

Особенности отопления квартиры в многоэтажном доме

Реализация такой модернизации может осуществляться не только силами жильцов, но и с привлечением ресурсов ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они также знают, как работает система отопления в хрущевке – схему и расположение трубопроводов для конкретного дома.

Трубы над окнами или под потолком портят внешний вид помещения. Кроме того, часть тепла теряется через потолок. Поэтому есть схема с подводящей трубой под радиаторы.

Для правильной работы такого контура расширительный бачок должен находиться над горизонтальной трубой подачи теплоносителя для создания столбового давления. То есть горячая вода из котла попадает в контур при расширении.

При образовании в этих местах воздушных карманов трубы подвержены коррозии, так как естественное давление не в состоянии вытолкнуть воздух.

Отопление жилого дома

Фото батарей под окном

Выбор схемы системы отопления и попутного горячего водоснабжения – одна из важнейших задач, которую необходимо решить при обустройстве частного дома. Наиболее распространен тип отопления, при котором используется естественная и принудительная циркуляция теплоносителя, а при прокладке труб применяют однотрубную, двухтрубную, балочную и «ленинградскую» схемы.

Теплоснабжение многоэтажного дома

Что делать, если даже после выполнения благоустройства и замены элементов температура в квартире далека от идеальной. Оптимальный вариант – автономное отопление в хрущевке. Однако это не всегда возможно – установка газового котла не допускается из-за низкого давления в магистрали или из-за неподходящих дымоходов.

Для того, чтобы понять, сколько теплоносителя вы используете для обогрева дома с большим количеством квартир, оптимальным вариантом будет установка домового счетчика. Для расчета платы за потребленное тепло снимаются показания счетчика. Они делятся по количеству квартир в доме и по их площади.

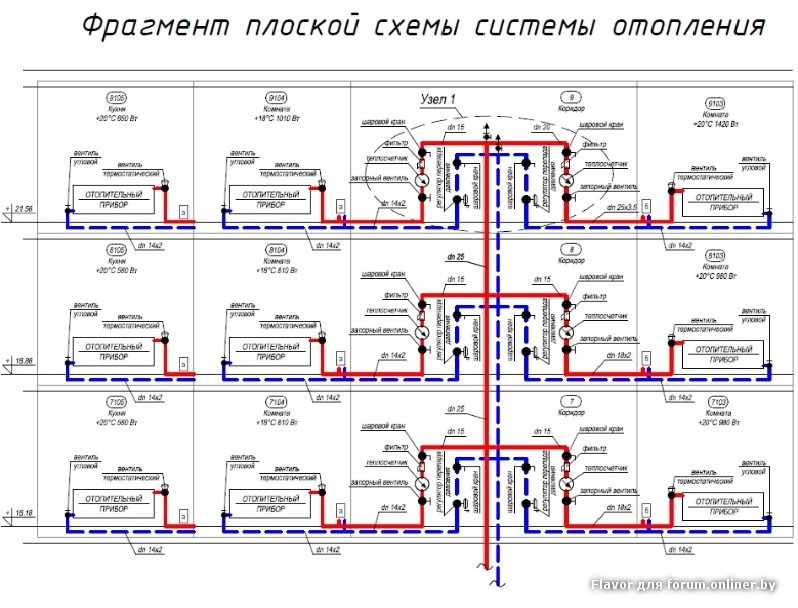

Грамотно спроектированная система отопления многоквартирного дома, схема которой разрабатывается индивидуально, гарантирует, что внутри квартир будут поддерживаться оптимальные условия.

Особое внимание следует уделить окнам в квартирах и балконам. Рекомендуется установить счетчики в каждой квартире и установить краны для регулирования температуры потребляемого энергоносителя.

Установка переборки (байпаса) и шаровых кранов

Участки трубы горячего водоснабжения, в которую будет подключаться полотенцесушитель, должны быть соединены перемычкой. Необходимость этого усложняющего элемента очевидна:

Подвод к байпасу лучше сделать из труб из нержавеющей стали.

в случае возникновения неполадок в работе змеевика не нужно будет посещать ЖЭК для подачи заявления на новое отключение воды;
не следует проводить работы по установке и подключению полотенцесушителя строго в указанный срок, на который была отключена вода.

Особенно это актуально для тех, кто ждет замены полотенцесушителя в «хрущевке» самостоятельно и без достаточного опыта.

Как работает байпас (рис. 1)? Если впоследствии возникнет необходимость отключить полотенцесушитель для ремонта, достаточно перекрыть шаровые краны на входе и выходе потока воды из змеевика. В то же время открытый кран на перемычке позволит вам не лишать соседей горячей воды на время замены или ремонта змеевика.

Что необходимо для установки байпаса:

три шаровых крана;
отрезков труб необходимой длины;
соединительные элементы: тройники диаметром, соответствующим диаметру трубопровода, 2 шт.;
Разводной ключ.

На концах трубы, ведущей к системе горячего водоснабжения, установить тройники так, чтобы между ними можно было проложить отрезок трубы, соединяющий в них поток воды.
Соедините два коротких отрезка трубы шаровым краном и установите эту конструкцию между ответвлениями тройников. Резьбовые соединения уплотнить лентой ФУМ или льняной обмоткой. Откройте кран.
На оставшиеся свободные концы тройников установить шаровые краны, к которым впоследствии будет подключаться полотенцесушитель. Переведите вентили в положение «закрыто».

Статья по теме: Отделка оконных откосов сэндвич-панелями – завершающий этап монтажа

При таком положении трех кранов вода будет проходить через перемычку, не попадая в змеевик полотенцесушителя.

Система отопления в хрущевке: схемы, устройство отопления пятиэтажки

В жилых домах для комфортного проживания необходимы качественные коммуникации, в том числе предназначенные для отопления. Они делятся на две большие группы – однотрубные и двухтрубные. Первые гораздо проще и дешевле. Горячая вода подается и отводится по одному трубопроводу ко всем последовательно включенным в систему отопительным приборам.

Подача окольцована на последнем радиаторе, где может переключаться на обратку либо той же трубой, либо через аккумулятор, что практически не имеет значения — просто зависит от простоты монтажа.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это приходится платить. Отказ от центрального отопления в многоквартирном доме – сложный и хлопотный процесс, но сначала давайте разберемся, как это работает.

Суть работы двухтрубного контура отопления заключается в следующем:

теплоноситель от нагревателя поступает в подающий трубопровод;
при поочередном распределении по радиаторам;
и после прохождения жидкостью секций устройства она попадает в обратку, по которой подается обратно в котел.

Подготовка к работе

Если вы планируете подключить полотенцесушитель к системе горячего водоснабжения здания, вам придется посетить ЖЭК и написать заявление с просьбой отключить горячую воду.

Способы подключения водяного полотенцесушителя.

Неплохо бы заодно узнать какое давление в трубопроводе ГВС в «хрущевке». Такой сертификат могут выдать только специалисты. Эти цифры необходимо знать, чтобы определиться с выбором труб для подключения к системе: при давлении 6-7 атм следует отдавать предпочтение металлическим трубам. Если давление ограничено 2-4 атм, можно подключить с помощью полипропиленовых труб.

Статья по теме: Как сохранить сыр в холодильнике надолго

При выполнении скрытой в стене обвязки к полотенцесушителю необходимо учитывать трудоемкость выполнения ремонта в случае протечки таких труб и позаботьтесь о максимальной надежности соединений.

Перед установкой нового полотенцесушителя необходимо демонтировать существующий. Если он был подключен к центральному отоплению, то работы лучше проводить в летний сезон.

При подключении полотенцесушителя с помощью резьбового соединения демонтаж производится путем откручивания штуцеров и снятия змеевика. В случае, когда соединение сварное, или змеевик выполнен заодно с трубопроводом, его отрезают болгаркой. Скобы, удерживавшие старое устройство, убираются.

Особенности теплоснабжения многоэтажных домов

Такая система отопления в пятиэтажном доме или в доме с меньшим или большим количеством этажей позволяет осуществлять отопление в определенное время года и оплачивать счета за фактическое потребление энергии. Такая система отопления для хрущевок подразумевает установку счетчика для контроля тепла, с которого ежемесячно снимаются показания.

Очень много нюансов, которые нужно соблюдать, и нет гарантии, что местные власти выпустят ваш дом из-под контроля.

Централизованная система отопления в хрущевке реализована с использованием однотрубной разводки радиаторов. По схеме теплоноситель распространяется по контуру, начиная с пятого этажа. Проходя по системе, охлажденный теплоноситель попадает в подвальное помещение (подвал).

Монтаж системы отопления в многоквартирном доме

Как следует из названия, нижнезаливная схема разводки предусматривает подачу теплоносителя снизу вверх.
