Схемы обвязки бойлера косвенного нагрева и подключение с рециркуляцией, обвязка твердотопливного котла с бойлером косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.

Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

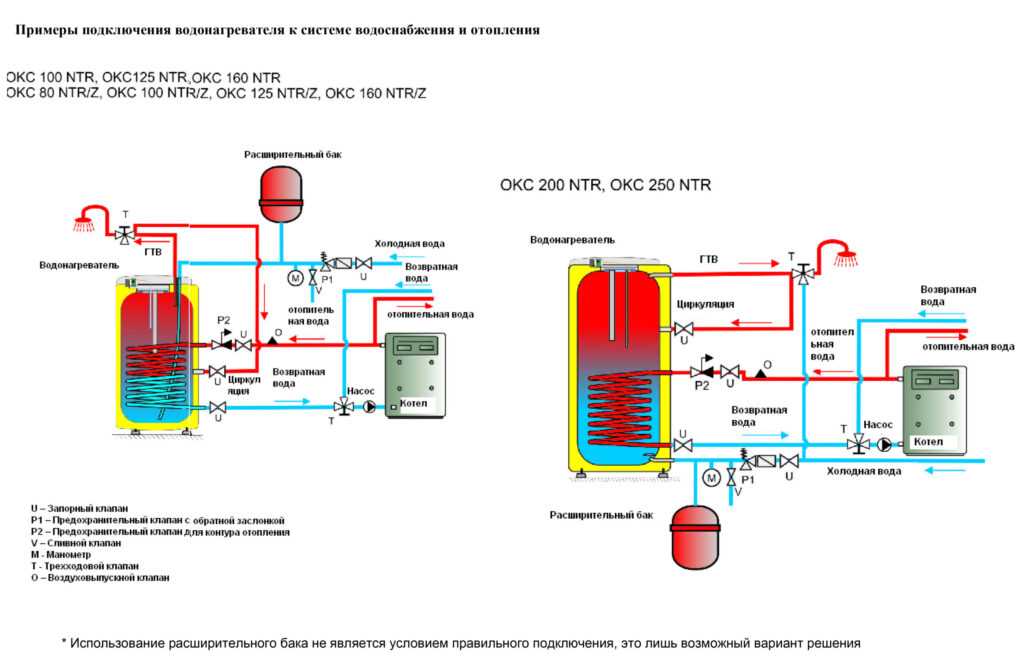

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

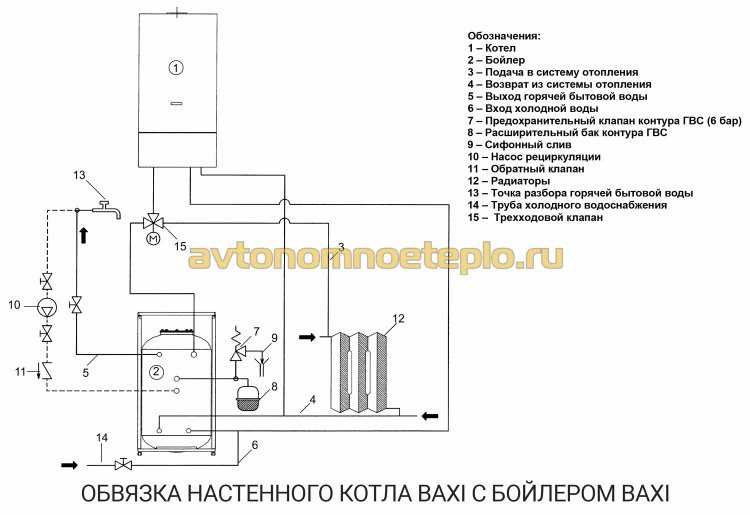

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

получение горячего водоснабжения;

получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.

Неверное соединение трубопровода с теплоносителем.

Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.
