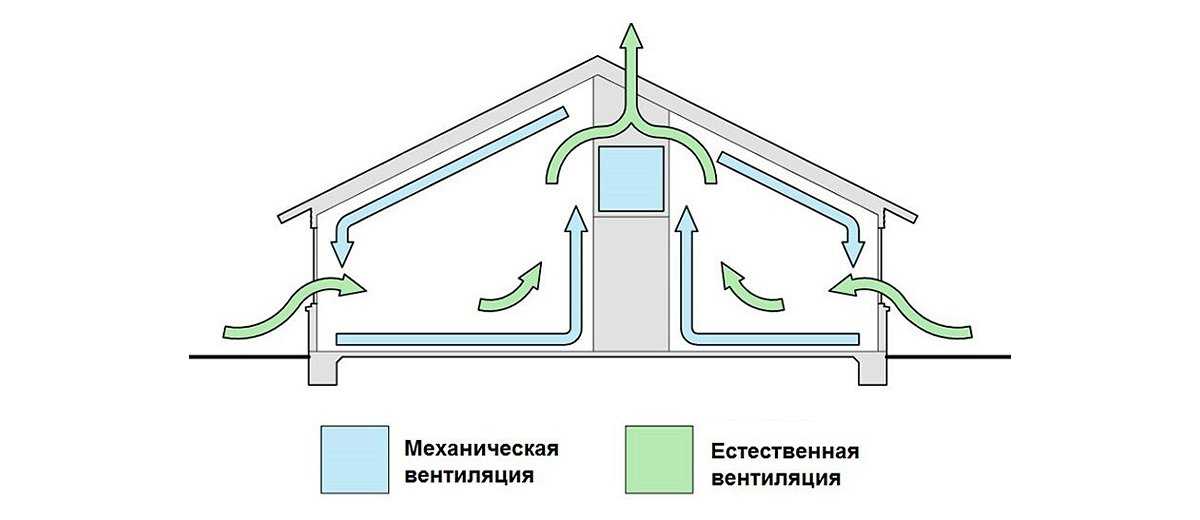

Естественная и механическая вентиляция

Схема вытяжной естественной системы вентиляции здания

Приточно вытяжная система в каркасном доме

Вентиляция в частном деревянном двухэтажном доме

Естественная вентиляция в частном доме

Вентиляция в частном доме

Проект системы вентиляции частного дома

Вентиляция каркасного дома своими руками схема

Естественная приточная вентиляция на схеме

Проводка в панельном доме в плинтусе

Вытяжная вентиляционная установка монтажная схема установки

Вытяжная вентиляция в частном доме

Вытяжная вентиляция с датчиком углекислого газа в частном доме

Принудительная вытяжная вентиляция

Приточно-вытяжная вентиляция в погребе

Бесканальная вытяжная вентиляция

Воздуховод в частном доме

Прокладка труб вентиляции в частном доме

Вентиляция с рекуперацией в каркасном доме

Приточно-вытяжная вентиляция в каркасном доме

Приточно отточная вентиляция

Приточная вентиляция в частном доме на чердаке

Вентиляция с рекуперацией в частном доме

Вентиляция в частном доме

Вентиляция в стену в частном доме

Схема вытяжной вентиляции в погребе

Монтаж воздуховодов в частном доме

Система естественной вентиляции в частном доме

Вытяжная система Домвент дача

Чердак приточно-вытяжная система вентиляции

Схема вентиляции в частном доме схема (76 фото) — фото

Кратность приточно вытяжной вентиляции прачечной

Система принудительной вентиляции схема

Вентиляция в одноэтажном частном доме

Система вентиляции в частном доме своими руками схема вытяжная

Вытяжная естественная вентиляция d160

Схема естественной вытяжной системы вентиляции

Схема естественной приточно-вытяжной вентиляции

ГМС-2001 описание системы вентиляции на чердаке дома

Вентиляционный клапан в вентканал в доме

Система вентиляции в частном доме своими руками схема вытяжная

Приточная вентиляция система в загородный дом

Приточно-вытяжная вентиляция с механическим побуждением

Вытяжки естественной вентиляции схема

Расчетная аксонометрическая схема системы вентиляции

План приточной вентиляции в квартире

Вытяжная приточная приточно-вытяжная система вентиляции схема

Система естественной вентиляции в одноэтажном частном доме

Система вентканалов в многоквартирном доме

Аксонометрическая схема системы дымоудаления

Вытяжка в частном доме с выходом на крышу

Форкамера приточной вентиляции

Монтажная схема вентиляции пример

Варианты вентиляции загородного дома

Схемы монтажа вентиляции в частном доме

Вентиляция фановой трубы в частном доме

Канальная естественная вытяжная вентиляция

Вытяжки естественной вентиляции схема

Схема вытяжной канальной вентиляции

Схема вентиляции в частном доме чертеж

Вентиляционный климатический модуль ВКМ-400/f20460

Схема вентиляции подвального помещения

Схема естественной приточно-вытяжной вентиляции

Схема вентиляции двухэтажного частного дома

Схема вытяжной вентиляции в частном доме

Схема вентиляции погреба под домом

Система вентиляции в частном доме

Схемы воздухообмена приточно вытяжной вентиляции

Проект системы вентиляции частного дома

Правильная вентиляция в погребе устройство и схема

Система принудительной вентиляции в квартире схема

Схема естественной приточно-вытяжной вентиляции

Воздушная система отопления в частном доме

Естественная вентиляция канальная и бесканальная

Вентиляция дома

Схема естественной приточно-вытяжной вентиляции

Приточно вытяжная система вентиляции в частном доме

Вентиляция в 2 этажном частном доме схема

Принудительная приточно-вытяжная вентиляция

Проект вентиляции в деревянном доме

Схема естественной вытяжной системы вентиляции

Схема вентиляции в частном доме план

План потолка чертеж приточно вытяжная вентиляция

Принудительная приточно вытяжная вентиляция схема

Вентиляционная система в частном доме

Вентиляция естественная приточно-вытяжная

Расчетная аксонометрическая схема системы вентиляции

Схема вентиляции подкровельного пространства холодный чердак

Вытяжная вентиляционная система в1

Чертеж приточно-вытяжной вентиляции компас

Вентиляционный выход Vilpe чертежи

Схема принудительной вытяжной вентиляции

Система вентиляции в доме

Вытяжная система для частного дома

HVAC система вентиляции и кондиционирования схема

Вытяжка бежит в частном доме

Техзадание на проект вентиляции

Приточно отточная вентиляция

Вытяжная вентиляционная установка монтажная схема установки

Проектирование систем вентиляции и кондиционирования воздуха

Естественная вентиляция в частном доме схема с выходом на крышу

Чертеж система вентиляция 100кв

Вытяжная система вентиляции Аэролайф схема

Расчет вытяжной вентиляции бассейна

Схема вентиляции п44 трешка

Схема естественной вентиляции частного двухэтажного дома

7 Стратегии проектирования дома в тропиках

При проектировании дома в тропиках всегда нужно стараться учитывать климат своего региона и реагировать на него.

Этот подход к проектированию становится все более актуальным, поскольку изменение климата прогнозирует более высокие температуры в будущем. В результате проектирование дома, более приспособленного к тропикам и их климату, имеет важное значение .

При проектировании и строительстве дома в тропическом климате необходимо учитывать эти важные принципы. К ним относятся ориентация, защита от солнца и пассивная вентиляция, и все это стратегии, связанные с тропической архитектурой .

Тип окон и их размещение особенно важны при строительстве дома в тропиках. Тщательно расположенные окна дают возможность создать идеальный уровень теплового комфорта для вас и вашей семьи. Все это без необходимости кондиционирования воздуха.

Было бы полезно, если бы вы также уделили особое внимание материалам, используемым для строительства вашей крыши и стен. Эти материалы будут определять, как тепло передается в ваш дом.

Включение наружных пространств, предлагающих большую функциональность, также является преимуществом.

Когда вы сидите со своим профессиональным дизайнером (архитектором, проектировщиком зданий/проектов и т. д.), вот несколько основных принципов, которые вы должны учитывать при проектировании дома в тропиках.

1. Ориентация на участке

Ориентация вашего дома на участке определяет, насколько хорошо он использует преобладающие ветры и защищает от воздействия солнечных лучей. Эти факторы зависят от местоположения вашего проекта в мире.

Например, в Карибском море преобладающие ветры обычно дуют с востока, а путь солнца большую часть года проходит преимущественно на юг. Причина такой картины солнца в том, что Карибские острова находятся к северу от экватора.

Однако ветры в северной Австралии дуют с северо-запада или юго-востока, в зависимости от времени года. Поскольку они находятся к югу от экватора, солнце большую часть года проходит на север.

Для прямоугольных домов, где возможно, рассмотрите возможность ориентации здания по длине с востока на запад . Эта ориентация сводит к минимуму воздействие утреннего (восток) и вечернего (запад) солнца .

Солнечное тепло, особенно вечером, бывает очень жарким и интенсивным. Кроме того, из-за низкого угла наклона солнца в это время их трудно затенять.

Однако ориентация дома на участке для минимизации воздействия солнца должна быть взвешена с улавливанием ветра .

Лучше всего расположить здание таким образом, чтобы в полной мере использовать преобладающие ветры. Максимально допустимое количество ветра, проходящего через ваш дом, идеально подходит для проектирования дома в тропиках. Расставьте приоритеты в комнатах, которые нуждаются в наибольшей вентиляции, и разместите их по направлению к преобладающим ветрам.

Ваш архитектор/дизайнер проконсультирует вас по этим вопросам. Эти знания помогут вам и вашему дизайнеру решить такие вопросы, как расположение проемов, свесов крыши и других устройств затенения. Он также может помочь определить, где лучше всего расположить деревья и другую растительность.

2. Затенение

Затенение от солнца предотвращает нагрев стен и других поверхностей и передачу этого тепла во внутренние помещения. Прямые солнечные лучи через отверстия могут значительно повысить внутреннюю температуру. Затенение, чтобы предотвратить попадание прямых солнечных лучей в ваш дом, идеально.

Имея общее представление об углах наклона солнца, можно реализовать стратегии затенения . Например, если вы живете к северу от экватора, путь солнца большую часть года будет проходить на юг, как упоминалось ранее. Он также будет ниже, чем на севере. Обратное происходит, если вы живете к югу от экватора.

Горизонтальное затенение идеально подходит как для северной, так и для южной стороны стен и проемов . Таким образом, если вы живете к северу от экватора, небольшой свес крыши может защитить северную стену одноэтажного дома. Однако вам может потребоваться гораздо больший выступ, чтобы затенять всю южную стену. Глубина выступов зависит от того, насколько севернее вы находитесь от экватора.

Веранды и патио также отлично подходят для затенения северных и южных стен, когда солнце находится в самом разгаре в середине дня.

Утром и вечером угол наклона солнца низкий и идет с востока и запада. Вечернее солнце обычно кажется более жарким, чем утреннее, так как утро, как правило, прохладнее.

Стены, выходящие на восток и запад, требуют вертикального затенения, например экранов или растительности, для защиты от проникновения солнечного тепла.

Большие деревья могут также обеспечивать общее затенение вашего дома и внешних территорий вокруг вашего дома, создавая более низкую температуру воздуха, поступающего в дом.

3. Вентиляция

Наличие постоянного потока воздуха, проходящего через ваш дом, имеет решающее значение для создания комфортной температуры в помещении. Вы можете добиться этого движения, позволяя прохладному воздуху проходить из одной стороны комнаты в другую. Это действие называется перекрестной вентиляцией и происходит, когда воздух беспрепятственно проходит через помещение или здание .

В идеале их должно быть не менее двух проемов в каждой комнате . Они также должны быть на двух разных сторонах комнаты. Вы также должны расположить их так, чтобы воздух циркулировал по всей комнате, а не только в одном углу.

Фото: Питер Ева | Дом наизнанку | Sabi Design

Наличие больших окон и дверей — это хорошо, но также рассмотрим тип окна или двери.

Например,  створчатые и жалюзийные окна отличны тем, что позволяют воздуху проходить почти на 100 % своего проема . Однако створки или раздвижные окна допускают открытие менее 50 %.

Также было бы идеально, если бы окна были защищены, чтобы оставаться открытыми во время дождя. Кроме того, они должны быть способны оставаться открытыми в течение ночи без ущерба для безопасности.

Горячий воздух поднимается вверх, так что это хорошая идея предусмотреть вентиляционные отверстия на уровне крыши или рядом с ним, чтобы горячий воздух мог выходить . К таким элементам относятся вентиляционные отверстия на крыше и фонари.

Еще одним преимуществом этого является то, что процесс выхода горячего воздуха на более высоком уровне втягивает холодный воздух через окна на нижнем уровне . Этот процесс называется эффектом стека .

4. Стеновые материалы и конструкции

Легкие материалы, как правило, лучше подходят для строительства домов в тропическом климате благодаря их тепловым качествам . Эта идея будет непопулярна во многих регионах, в том числе на Карибах, где я живу.

В некоторых тропических районах предпочтительны бетонные блоки, монолитный бетон или кирпичная кладка.

Как правило, в Карибском бассейне в небольших домах с низким доходом используется легкая конструкция. Таким образом, этот тип конструкции непопулярен в других жилых домах.

Такие материалы, как дерево, металл и цементные плиты в каркасной строительной системе, быстро остывают. Этот процесс создает более комфортные условия в ночное время.

Однако каркасные стены не сохраняют тепло, как их тяжелые аналоги.

Кроме того, такие стеновые системы можно спроектировать так, чтобы они выдерживали тропические штормы, ураганы и циклоны.

Бетонные стены широко используются, но не являются идеальными, если они не имеют надлежащей защиты от солнца . Причина в том, что они могут накапливать тепло, поглощенное в течение дня, и отдавать это тепло в помещение ночью .

Тем не менее, бетонные стены предлагают много других преимуществ для тропических регионов. Мы предпочитаем их из-за их естественной устойчивости к ураганным ветрам и наводнениям. Они также устойчивы к плесени и термитам.

Поэтому, если вы используете массивную стеновую систему, такую ​​как бетонные блоки, попробуйте затенять их свесами крыши, экранами или тенистыми деревьями.

5. Конструкция крыши

Крыша является наиболее подверженной воздействию солнечных лучей областью любого здания и, как таковая, может излучать много тепла в дом.

Светлые отражающие кровельные материалы снижают количество проходящего тепла.

Двойная кровельная система также позволяет уменьшить количество тепла, попадающего в дом . Двухскатные крыши состоят из двух слоев кровли. Воздушное пространство обычно разделяет два слоя. Таким образом, верхний слой крыши защищает нижнюю крышу от прямых солнечных лучей. Эта система значительно снижает поступление тепла на крышу.

Высокие крыши и крутые уклоны позволяют теплу, полученному на этом уровне, находиться на безопасном расстоянии от людей, занимающих пространство ниже .

Как упоминалось ранее, создание пути для отвода тепла также полезно.

Кроме того, во многих тропических регионах бывают сезоны дождей или муссонов. Крыши с крутым уклоном позволяют дождевой воде быстро стекать. Плоские крыши или крыши с малым уклоном требуют больше времени для отвода дождевой воды. Это условие может привести к утечкам.

Большие свесы крыши также помогают защитить открытые окна от дождя, проникающего внутрь. Следовательно, окна могут оставаться открытыми, когда идет дождь. Однако эта ситуация зависит от направления окна и свеса крыши.

6. Внешние пространства

Включение внешних пространств, таких как патио, веранды и внутренние дворы, выгодно иметь как часть вашего дома. Наш диапазон температур таков, что эти пространства пригодны для проживания в течение всего года. Они также могут создавать тень во внутренних помещениях дома. Кроме того, открытые площадки — отличный способ соединить людей с окружающей средой .

Вы должны частично или полностью накрыть наружные поверхности, чтобы обеспечить тень и облегчить их использование даже во время дождя.

Проектирование наружных пространств в виде функциональных комнат, таких как столовая или зона отдыха, также будет способствовать их использованию. Из-за этого патио, у которых нет основной функции, часто могут оставаться неиспользованными. Следовательно, было бы идеально найти способы сделать вашу крытую открытую площадку более удобной для использования .

7. Эффективность использования воды и энергии

Изменение климата сильно повлияло на мир, в котором мы живем, и эксперты прогнозируют ухудшение состояния окружающей среды.

Такие проблемы, как истощение запасов ископаемого топлива и выбросы углерода при их сжигании, вызывают озабоченность. Эти проблемы и меняющиеся режимы дождя, с которыми мы сталкиваемся в тропических регионах, являются серьезными проблемами, которые повлияют на наше будущее при проектировании дома для тропиков .

Более 20% мировой энергии расходуется на строительство и обслуживание домов, квартир и других жилых зданий.

Эта статистика подчеркивает необходимость использования в отрасли более энергоэффективных стратегий и методов.

Рассмотрите возможность использования возобновляемых источников энергии, таких как солнечный свет . Вы можете использовать солнечные тепловые панели для нагрева воды . Кроме того, солнечных/фотоэлектрических (PV) панелей могут генерировать электричество для питания наших светильников и приборов.

Избегайте использования систем кондиционирования воздуха . Хорошо спроектированный дом в большинстве тропических регионов не потребует большого использования каких-либо механических систем вентиляции в течение года.

Укажите маломощное освещение, такое как светодиодные лампы и энергосберегающие приборы . Также используйте водосберегающие устройства .

Сбор и хранение дождевой воды с крыш для орошения и других подобных целей снижает нагрузку на грунтовые воды поставка в странах с дефицитом воды.

Ссылки:
Экологически безопасное проектирование зданий в тропиках — Региональный совет Кэрнса
Проектирование теплиц для тропиков — COOLmob

Похожие темы в этой серии:

Хотите узнать больше о проектировании в тропиках? Изучите другие темы из этой серии.

Ориентация участка: Ориентация вашего дома на участке определяет, насколько хорошо он отвечает принципам пассивного проектирования.

Стратегии затенения: Уменьшение поступления солнечного тепла в ваш дом может сделать дом более комфортным с точки зрения температуры.

Пассивная вентиляция: Естественная или пассивная вентиляция является одной из основных задач тропического дома.

Стеновые материалы и конструкция: В жарком и влажном климате ваши стеновые материалы должны выполнять различные функции.

Конструкция крыши: Правильный выбор крыши для жаркого тропического климата необходим для минимизации притока тепла.

Наружные площади: Создание открытых пространств и природы в тропических домах идеально.

Эффективность использования воды и энергии: В связи с изменением климата возобновляемые источники энергии и управление водными ресурсами имеют решающее значение.

Вентиляционная система в загородном доме

Правильная вентиляция вашего дома – важная составляющая поддержания здоровой атмосферы, это контроль за чистотой воздуха, температурой и влажностью. Полжизни мы проводим дома, и чистый воздух в помещении нам просто необходим, и не только нам — вентиляция способна сохранить здание на долгие годы, предохранив стройматериалы от плесени, а внутренние помещения дома от загрязнений и пыль. Мы расскажем, что такое вентиляционные системы, об их использовании в каждом помещении дома.

Содержание:

1. Что такое синдром больного здания?
2. Вентиляция частного дома видео
3. Пассивная вентиляция (естественная) видео
4. Система активной вентиляции (искусственная)
5. Приточно-вытяжная вентиляция видео

Что такое синдром больного здания?

Дело в том, что плохо проветриваемое здание может быть опасно для здоровья жильцов. Это головная боль или головокружение, хроническая усталость, раздражительность, бессонница, сухой кашель и другие заболевания. Однако лабораторные исследования не показывают существенных изменений, а лечение кашля не приводит к улучшению. Все эти признаки связаны с чувствительностью к окружающей среде, в том числе микроорганизмам и химическим веществам в воздухе дома без надлежащей вентиляции.

Без вентиляции ваш дом тоже болен, это плесень, грибки, разрушение строительных материалов — камня и дерева. Появление насекомых и других вредителей. Вентиляция загородного дома своими руками создает все условия для комфортного проживания. Для загородного дома можно использовать два основных типа вентиляционных систем. Подробнее о них.

видео
