Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Схема подключения теплого пола к одноконтурному котлу без радиаторного отопления

Схема такого подключения может применяться в случае, если отопление дома будет осуществляться только теплыми полами.

Важное замечание: такое решение может быть принято только в результате тщательных тепловых расчетов здания. Теплопотери здания должны компенсироваться подводом тепла за счет теплых полов, но при этом температура поверхности теплого пола не должна превышать 26-29°С.

Это достигается, обычно, требованием максимальной поверхности теплого пола, по отношению к всей поверхности пола, и уменьшением ее загромождения мебелью и другими предметами. Также, конечно, хорошей теплозащитой конструкции здания.

В простейшем случае, схема подключения теплого пола может иметь вид как показано на рис.1.

Рис. 1

Для нагрева воды в бойлере косвенного нагрева, в рассматриваемом типе одноконтурных котлов предусмотрен 3-х ходовой клапан, который по сигналу от температурного датчика в бойлере, переключает поток теплоносителя на нагрев воды в бойлере. В остальное время происходит нагрев теплоносителя для теплых полов.

К недостаткам такой схемы организации отопления можно отнести рост нагрузки на котловой насос при частичном или полном закрытии контуров теплого пола. Насос в такой схеме работает как циркуляционный для теплого пола.

Для устранения этого недостатка можно применить перепускной клапан в котловом контуре коллектора теплого пола. Как показано на рис.2.

Рис.2

В функции такого перепускного клапана входит его открытие при превышении перепада давления на нем некоторого давления, которое задается при регулировке клапана.

В такой схеме, при существенном перекрытии контуров теплого пола и повышении давления подачи в котловом контуре, перепускной клапан будет выполнять функции байпаса.

Другим усовершенствованием описываемой схемы подключения теплого пола к одноконтурному котлу, улучшающим работоспособность и ресурс системы отопления, является применение дополнительного коллектора с перепуском или аналога гидравлической стрелки. Однако, при таком решении, коллектор теплого пола следует оснастить циркуляционным насосом (см. рис.3).

Рис.3

В такой схеме происходит гидравлическое разделение котлового контура и системы теплых полов.

В задачу котла входит поддержание требуемой температуры теплоносителя. Эта температура должна быть не меньше температуры, требующейся для нормальной работы теплого пола.

Смесительный узел теплого пола обеспечивает требуемую температуру в системе теплых полов, путем подмеса теплоносителя из котлового контура в контуры теплого пола, по мере необходимости.

Отключение циркуляционного насоса смесительного узла происходит автоматически, при одновременном закрытии всех контуров теплого пола. Это обеспечивается применением автоматики REHAU для теплых полов.

Влажный теплый пол – Пошаговое руководство по установке

Введение

Хотя многие доступные электрические системы идеально подходят для установки в одной комнате, когда речь идет о более крупных проектах, влажный теплый пол часто является лучшим выбором.

Системы мокрого теплого пола могут потребовать немного больше времени на планирование, чем их электрические аналоги, но многие считают, что усилия того стоят.

Единственным недостатком системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли установить его самостоятельно? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хорошо звучит? Тогда давайте к этому.

Шаг 1. Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и руководства по эксплуатации, прежде чем приступить к работе. Это руководство предназначено для того, чтобы дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам необходимо определить местонахождение коллектора системы. Если вы устанавливаете систему для одной комнаты, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем необходимо будет провести некоторые трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если проектировщик предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужны двойные отверстия по количеству петель в комнате – одно отверстие для подачи, другое для обратки.

После того, как все отверстия просверлены, пол необходимо тщательно подмести и очистить от пыли и мусора. Любые острые выступы или вмятины на сплошном черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянного основания пола убедитесь, что все половицы закреплены и выровнены, прежде чем продолжить. При желании вы можете положить фанерный лист, чтобы помочь с этим.

Шаг 2. Изоляция

Укладка изоляции для системы водяного теплого пола — это отдельная работа, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором подробно показано, что вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, щелкните наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3. Установите коллектор

Следуя расположению на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что блок установлен горизонтально. Коллекторы обычно устанавливаются на высоте не менее 600 мм от пола, чтобы трубы можно было легко установить без изгибов, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя спрятать его в угол сейчас может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства. Обеспечение легкого доступа сейчас может избавить вас от головной боли в будущем.

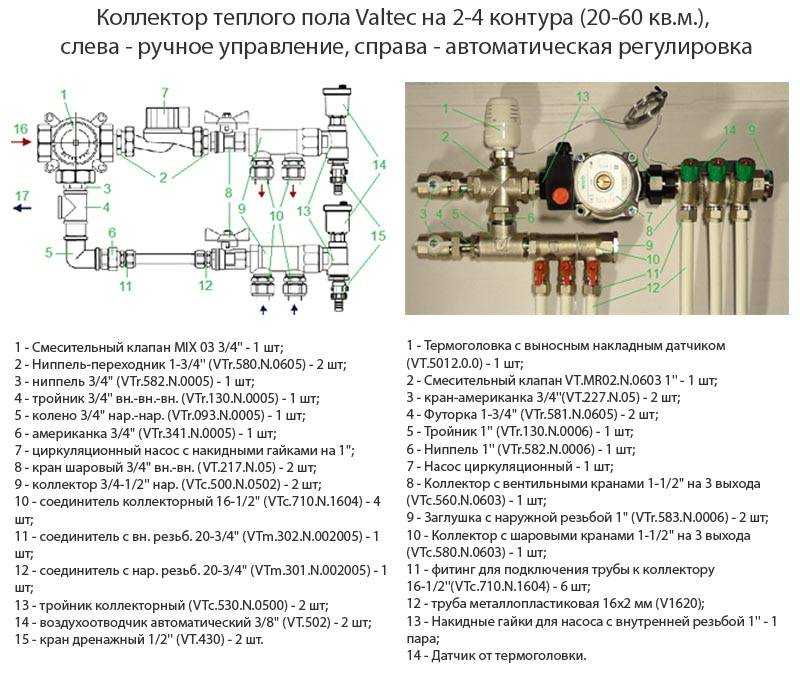

Подсоедините коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также мокрый теплый пол, вам понадобится зональный клапан, чтобы вы могли отдельно контролировать оба метода нагрева.

Этап 4. Крепление труб

Теперь, когда изоляция и коллектор установлены, пришло время проложить трубопровод для системы водяного теплого пола. Для того, чтобы трубопровод оставался прочно на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для этой работы доступно множество различных вариантов, в том числе предварительно изолированные панели для позиционирования труб. Они укладываются как обычные изоляционные плиты, но они соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Тем не менее, наиболее популярной остается рукоятка, поэтому мы будем использовать ее здесь.

Расположите направляющие под углом 90° к предполагаемой укладке трубопровода. Самоклеящиеся направляющие хорошо работают, но не забудьте положить их, не удаляя предварительно бумажную подложку. Это позволит вам убедиться, что ваше расположение и интервалы правильные, прежде чем вы, наконец, приклеите их.

Вам также понадобится пакет скоб, когда вы начнете укладывать трубы.

Шаг 5. Укладка трубопровода

После того, как вы разложили направляющие, пора приступать к укладке труб на место. Если у вас есть разработанная планировка, важно следовать ей, чтобы оптимизировать систему мокрого теплого пола.

Если у вас нет индивидуально разработанной компоновки, разместите трубопровод с интервалом примерно 200 мм, следуя змеевидной схеме (аналогично приведенной выше схеме) взад и вперед, оставляя достаточно места для повторного соединения трубы. себя вдоль стены, что у дверного проема.

Защелкивайте трубу в поручне ногами на ходу. Хотя всегда следует соблюдать осторожность при обращении с трубой, нажатие ногами не вызовет никаких проблем, если делать это осторожно.

Продолжайте, пока не доберетесь до самой дальней точки комнаты. Затем вы можете провести трубу вниз по каналу, который вы оставили, чтобы замкнуть цепь. Приступая к укладке трубы, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к завершению, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на месте на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваш пакет со скобами. Специально разработанные для этой работы, эти скобы будут удерживать трубопровод, но не позволят стяжке проникать в изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводу не помешала бы дополнительная помощь, закрепите его булавками. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько контуров, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 метров). Если это так, действительно стоит сделать чертеж САПР, чтобы вы могли получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждый контур должен состоять из одного непрерывного отрезка трубы. Создание соединений на самом деле просто напрашивается на неприятности.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить степень разделения между каждой из них, когда они выходят из комнаты.

Аналогичным образом, также важно помнить о том, чтобы надеть муфту на все трубы, которые будут выходить из стяжки. Невыполнение этого требования может привести к разрыву труб. С этой задачей отлично справится обычный трубопровод.

Шаг 6 – Подсоединение трубопровода к коллектору

Убедитесь, что все концы труб аккуратно обрезаны с помощью трубореза, что обеспечит наилучшую фиксацию. Использование пилы или канцелярского ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать. После того, как все трубы обрезаны до нужной длины, вы можете приступить к их подключению к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, вдавите стойку шланга до плотного прилегания. Как только это будет на месте, вы можете вставить трубу и шланг в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была правильно зажата, затем завершите работу гаечным ключом. Хотя хорошая фиксация, безусловно, важна, не менее важно не затягивать гайку слишком сильно. Одного оборота должно хватить.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к подаче, так и к возврату для данного конкретного контура.

Этап 7 – Промывка, заполнение и создание давления

Дважды проверьте, закрыты ли запорные клапаны, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Наполнитель должен быть подключен к водопроводному крану, а слив должен иметь достаточный дренаж для отвода лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Вы делаете это, поворачивая колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их тоже стоит дважды проверить, так как важно, чтобы мы промывали только один контур за раз.

После того, как все перекрыты, откройте регулируемый балансировочный и контурный клапаны на самой дальней петле коллектора. Обычно это левая сторона коллектора, если смотреть на нее при установке, но если вы не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв клапаны наполнения и слива.

Этот процесс удалит весь мусор из системы, а также очистит контур от воздуха. Как только у вас будет непрерывный поток воды из сливного отверстия, вы можете перекрыть этот контурный клапан, который должен немедленно остановить поток воды из сливного отверстия. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и повторите попытку.

Когда вы довольны тем, что петля свободна от воздуха, выключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение вдоль коллектора, пока все контуры не будут промыты и заполнены. Затем можно закрыть заливной и сливной краны и перекрыть подачу воды.

Теперь это не так, мы можем начать испытание системы под давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как другим потребуется резьбовое соединение (стандартный комплект, доступный во всех хороших магазинах сантехники или онлайн здесь).

Откройте все контурные и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному патрубку. Поднимите давление до двух бар в течение 10 минут и проверьте на наличие утечек или падения давления. Если все в порядке, вы можете поднять давление до 10 бар и повторить проверки, сделанные ранее, еще на 10 минут.

Если все в порядке, давление можно сбросить до 6 бар , так как пора приступать к стяжке пола. Во время стяжки система должна оставаться под давлением.

Приступая к стяжке, следует иметь в виду, что давление на манометре, вероятно, увеличится. Это связано с тем, что песчано-цементная смесь нагревается по мере затвердевания, что приводит к расширению воды в трубах.

Этап 8 – Стяжка мокрого пола с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали целое руководство. Взгляните, если вы хотите попробовать сделать стяжку своими руками. Если нет, есть много действительно хороших подрядчиков, которые придут и сделают работу за вас.

Если вы все же решили нанять подрядчика, обязательно спросите его о времени отверждения и сушки, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Не следует использовать влажную систему обогрева пола для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9. Укладка напольного покрытия

Теперь, когда стяжка достаточно времени застыла и высохла, можно приступать к укладке напольного покрытия по вашему выбору. Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После терпеливого ожидания надлежащего высыхания стяжки и укладки пола вам не терпится запустить влажный теплый пол, чтобы вы могли похвастаться им перед друзьями и семьей. Однако сначала вам нужно будет проверить скорость потока и медленно ввести тепло в только что уложенный пол.

Начните с просмотра планов системы, чтобы определить желаемую скорость потока. Это будет варьироваться для каждой системы водяного теплого пола, поэтому важно, чтобы вы нашли свою и применяли ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы проверить, как правильно выполнить эти регулировки.

В первый день включите систему на самую низкую температуру, обычно от 25° до 30°, и оставьте ее на этом уровне на 2–3 дня. Затем температуру можно медленно повышать в течение следующих нескольких дней, пока не будет достигнут желаемый уровень от 40° до 60° (в зависимости от пола и типа основания).

Как только вы добьетесь нужной температуры, ваша работа будет завершена. Теперь вы можете сидеть сложа руки и наслаждаться всеми удобствами и экономией, которые приносит система мокрого теплого пола.

Не стесняйтесь присылать нам любые снимки, которые вы сделали, следуя нашему руководству, возможно, вы попадете в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — мы не можем дождаться, чтобы увидеть их!

Инструкции по монтажу теплых полов — ООО «Системы теплых полов»

После того, как вы приобрели у нас систему подогрева пола, следующим шагом будет ее установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

Расстояние между трубами для бетонного пола составляет 200 мм, а для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.
Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
Коллектор, узел проводки и блок управления всегда должны располагаться в центре здания.
Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
Трубопровод, как правило, не прокладывается под кухонными модулями или подсобными помещениями.
Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова закруглите конец трубы с помощью прилагаемого калибровочного инструмента, поместите гайку на трубу, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.
Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы маркируются через каждый метр.
Обратите также внимание на помещение, к которому относится каждый контур.
Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
Стяжку или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
Деревянный пол из твердой древесины должен быть подготовлен перед его установкой на место.
Сбалансируйте петли, как указано в инструкции.
Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.

В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с понижением температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы напольного отопления составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете теплый пол для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективны при использовании в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может быть оснащен вспомогательным насосом .

Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только отопление пола и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее регулировку температуры подачи выше 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полной отдельной системой , т.е. подача и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т. е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с задачей обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы напольного отопления. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжка должна сохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуется использовать эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насосу потребуется обслуживание или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух. Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер процента петли Open

10–30 метров 30 % Open

40 — 60 метров 50 % Open

60 — 90 метров 75 % Open

— 100 метров 100 % Open 9000

, если доходный коллектор. не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1) Сразу после укладки трубопровода следует уложить стяжку или настил из ДСП для защиты трубы.

2) Бетонная стяжка пола должна быть выдержана перед любым нагревом, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3) Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4) Деревянные полы должны быть «кондиционированы» перед установкой.

5) Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6) Установите приводы на клапаны после подключения управляющей проводки.
