проект мансарды с двускатной кровлей, каркас


Содержание:


Виды мансардных двухскатных кровель
Мансардное помещение под крышей с прямыми скатами
Мансарда под двускатной ломаной кровлей
Мансарда под кровлей с выносными консолями
Мансарда, занимающая часть ширины крыши
Особенности конструкционного устройства мансардных крыш
Материалы для стропил каркаса, их шаг и сечение
Изоляционные слои кровельного «пирога»
Выбор материала кровельного покрытия
Окна для мансардной двускатной кровли
Проект перестройки простой крыши в мансардную конструкцию
Открытые элементы, присутствующие в интерьере мансард


В настоящее время проект мансарды с двускатной крышей набирает все большую популярность среди владельцев частных домостроений. Особенность такой конструкции заключается в возможности обустроить помещение достаточно большого объема, которое можно использовать для решения бытовых и жилищных проблем.



Мансарда может иметь наклонные стены и потолок. Наличие чердачного помещения позволяет значительно сократить потери тепла в доме. Используют его для обустройства рабочего кабинета, мастерской, библиотеки, дополнительной спальни или гостевой комнаты и т.д.

Виды мансардных двухскатных кровель


Давайте разберемся, как сделать мансардную крышу и какие они бывают. Меньше всего для устройства мансард пригодны шатровые или односкатные крыши.


Существует два основных типа двускатных мансардных кровель:

  • с прямыми скатами, которые расходятся в противоположные стороны;
  • со скатами ломаной формы.


При использовании второго варианта полезный объем помещения может увеличиться на 50%.

Мансардное помещение под крышей с прямыми скатами


Это наиболее простой способ, как можно обустроить мансардную кровлю. Он предполагает, что нижнюю часть ската в форме прямоугольных треугольников закрепляют вдоль несущих стен. При этом одна из боковых сторон геометрической фигуры является каркасом для стен обустраиваемого чердачного помещения. Верхнюю часть крыши путем применения затяжки соединяют висячими стропилами.



При проектировании двускатной крыши стандартного вида для мансарды необходимо учитывать ряд параметров, среди которых:

  1. Климатические особенности региона, в том числе ветровая и снеговая нагрузка.
  2. Вес материала для покрытия кровли.
  3. Масса стропильной конструкции.
  4. Вес материалов, которые будут задействованы в создании кровельного пирога.
  5. Нагрузка, оказываемая всеми внутренними элементами чердачного помещения.

Мансарда под двускатной ломаной кровлей


Состоит такая покатая крыша из двух частей, одна из которых — верхняя крутая, а нижняя более пологая, при этом вторая может располагаться даже под прямым углом. С геометрической точки зрения ломаная кровля в своей основе имеет прямоугольник, над которым располагается треугольник, а по бокам находятся еще два треугольника, но уже прямоугольные.


Помещение под кровлей вышеописанной конструкции получается просторным, с высоким потолком и удобной конфигурацией.



Ее строительство не считается сложным и состоит из следующих основных этапов:

  1. На балках перекрытия устанавливают опорные стойки каркасной системы. Позже будет выполнено чердачное перекрытие по деревянным балкам, которые уже установлены.
  2. На них размещают прогоны так, чтобы они были расположены параллельно стенам.
  3. На готовый каркас мансарды двускатной крыши монтируют висячие стропила.

Мансарда под кровлей с выносными консолями


Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.


Мансарда, занимающая часть ширины крыши


В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.


Когда у мансарды стены повторяют скаты крыши, конфигурация помещения считается оригинальной. Правда, не всем людям пребывание в нем доставляет комфорт, поскольку комната с наклонами не имеет строгой геометрии.

Особенности конструкционного устройства мансардных крыш

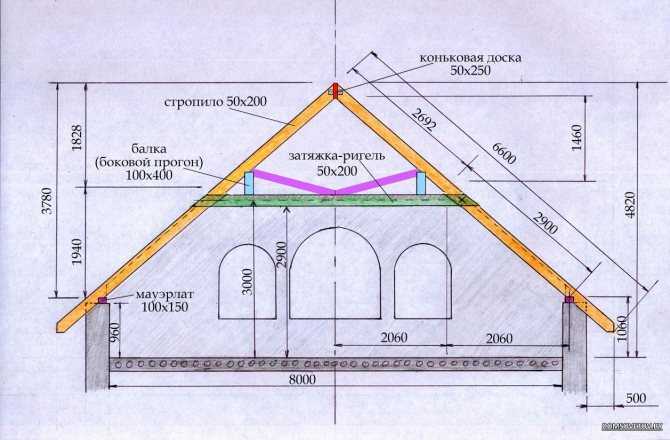

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.


Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.


Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.



Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.


После монтажа висячих стропил образуется распорная сила, в результате которой они вроде как могут разъехаться в противоположные стороны. Но их у основания сдерживают такие элементы как балки- затяжки (ригели). Они же одновременно являются для мансард балками перекрытия.


Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Материалы для стропил каркаса, их шаг и сечение


При создании двухскатной мансардной крыши для обустройства стропильной системы использовать следует исключительно влагостойкую древесную продукцию (если выбор сделан в ее пользу), обработанную особыми пропитками. Дело в том, что через время паро- и гидроизоляционные материалы начинают терять свои качества и не нужно допускать быстрого гниения деревянных стропил.


По этой причине сейчас стропильные конструкции для мансардных кровель часто собирают из легких стальных элементов – ЛСТК. Стоят они дороже, чем деревянные стропила, но у них имеется основное достоинство – мобильность. Крышу на основе такой стропильной системы можно при желании в любое время разобрать и перестроить. Для работы понадобится минимальный инструментальный набор – шуруповерт и заклепочный механизм.



Иногда при монтаже системы стропил задействуют комбинированный вариант с использованием металлического профиля и деревянных элементов.


При расчете шага монтажа стропил для мансардных крыш необходимо учитывать ряд важных факторов:

  1. Вес кровельного материала, который будет уложен – для этого можно воспользоваться специальными таблицами.
  2. Величина наклона скатов.
  3. Вес элементов кровли.
  4. Ветровые и снеговые нагрузки, присущие для конкретной местности.
  5. Наличие декоративных окон, антенн и прочих элементов на крыше.
  6. Вес человека, передвигающегося по кровле в процессе ее ремонта или обслуживания.


Обычно шаг установки стропил составляет от 70 до 150 сантиметров.


Также немаловажным моментом является создание комфортной обстановки в мансардном помещении, что во многом зависит от параметров двускатной крыши.

Изоляционные слои кровельного «пирога»


Утеплить двускатную мансардную кровлю необходимо в обязательном порядке, если ее пространство используют в качестве дополнительной жилой площади. Там, где находятся люди, всегда в воздухе присутствуют водяные пары. В сочетании с теплом пары негативно отражаются на состоянии финишной отделки крыши.


Дело в том, что теплый влажный воздух поднимается вверх и нагревает покрытие кровли до такой степени, что на нем зимой быстро тает снег. Талые воды начинают проникать в малейшие трещины и щели, просачиваясь внутрь кровельного пирога. Они также скатываются по поверхности скатов к холодному карнизу, где снег и не начинал таять. Там вода вновь замерзает, в итоге образуется наледь.



Чтобы не было негативных последствий, таких как забившиеся и в дальнейшем разрушенные водостоки, не образовывались большие сосульки и на голову не падали пласты снега при составлении проекта жилой мансарды нужно включать в перечень обязательных работ изоляционные мероприятия, в том числе гидро-, тепло – и пароизоляцию.


Поскольку мансардная крыша по причине своего конструкционного устройства быстро теряет тепло из-за наличия большой площади, соприкасающейся с окружающей средой, по всему ее периметру необходимо обустроить непрерывный изоляционный контур.

Выбор материала кровельного покрытия


Не только устройство вентиляционной системы двухскатной кровли с мансардой имеет нюансы. Это же касается и выбора материала для кровельного покрытия – определяющей характеристикой являются звукоизоляционные свойства. Дело в том, что шум от идущего дождя или падающего града способен доставить немало неприятных минут.


Кроме этого, кровельное покрытие по возможности должно быть максимально легким, поскольку двускатная крыша, включая стропильную систему, оказывает значительную нагрузку на фундамент.

Окна для мансардной двускатной кровли


Без окон при обустройстве помещения мансарды не обойтись. При создании ломанной двускатной мансардной крыши их обычно делают прямыми, что не усложняет проведение строительных работ. В случае с возведением классической двускатной кровли окна делают наклонными, в результате чего их сооружение доставляет немало проблем.


Проект перестройки простой крыши в мансардную конструкцию


Иногда владельцы недвижимости решают переделать уже имеющуюся двускатную крышу в кровлю с мансардным помещением. Чаще всего такая необходимость объясняется желанием сэкономить средства при постройке дома. В итоге через время приходится перестраивать подкровельное пространство в жилую комнату.


По мнению специалистов, желательно предусматривать строительство мансардной крыши на этапе проектирования фундамента здания, поскольку так будет технологически правильно, даже в том случае, когда утепление и отделку помещения планируется выполнить в дальнейшем.


Но в случае, когда приходится переделывать готовую кровлю в двускатную мансардную крышу, в первую очередь нужно рассчитать ее вес и несущую способность уже имеющегося фундамента. Это необходимо, чтобы удостовериться в том, что основание дома обустроено с запасом прочности, и оно способно выдержать больший вес.



Следующее, что надо сделать, это пригласить опытного специалиста с целью изучения состояния чердачного перекрытия, поскольку оно может быть не рассчитано, на то, что на нем поставят мебель и по нему начнут постоянно передвигаться люди. После этого можно приступать к строительным работам, но перед этим нужно решить, стоит ли переделывать форму крыши.


Иногда возникает необходимость в том, чтобы приподнять скаты и сделать из классической крыши кровлю ломаной конструкции. Несмотря на трудоемкость процесса, он вполне осуществим. Для этого стандартную скатную кровлю усиливают при помощи стропильных треугольных ферм, которые можно прикрепить как к крыше, так и установить в качестве отдельных элементов.


Самым ответственным моментом перестройки является перераспределение нагрузки – для усиления балок и стропил задействуют накладки, которые связывают стойками. Потом к усиленным стропилам и подкосам крепят затяжки. Если нагрузка от кровли перенаправляется на балки перекрытия рассредоточено, тогда удается изменить направленность нагрузки, оказываемой весом крыши.

Открытые элементы, присутствующие в интерьере мансард


Нередко в помещении современных мансард можно встретить открытые элементы, которые смотрятся стильно и оригинально – балки, открытые участки стропильной системы и прочее. Все они удачно вписываются в интерьер, а кроме этого не нужно переживать, что что-то осталось в помещении на виду после завершения отделки.


О каком стиле в таком случае может идти речь? Например, о французском провансе. При оформлении интерьера в этом стиле предпочтение отдается голым деревянным балкам в сочетании с потолком и стенами, окрашенными в белый цвет, тканям с мелким цветочком и натуральной мебели темного цвета. Испортить впечатление от такой обстановки не способна даже огромная балка под потолком, расположенная по центру мансарды.



Еще один, не менее популярный стиль, используемый для оформления помещений – это хай-тек. Он позволяет смело выставлять напоказ любые элементы стропильной конструкции, собранной из металлических элементов. Главное, чтобы металл был качественным и блестящим с такими же крепежными элементами.


В качестве дополнительных деталей интерьера хай-тек следует оставлять на виду вентиляционные трубы и другие инженерные коммуникации, если они смотрятся эстетично.


Нередко при обустройстве мансардных помещений забывают заранее продумать одну немаловажную деталь – это лестница. Это сооружение займет немало места и, безусловно, окажет значительное влияние на формирование общего интерьера жилища. Прежде, чем выбирать способ сооружения лестницы, следует продумать, насколько часто ею будут пользоваться.

Калькулятор каркаса двускатной крыши — Дюймы

Новинка! Калькулятор расстояния между растениями и деревьями

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор каркаса двускатной крыши — с бегущими точками разбивки — дюймы

?

От внешней стороны стены к внешней стороне стены (длинная сторона)

Длина стены

Толщина стропил

?

От внешней стороны стены к внешней стороне стены (короткая сторона)

Ширина стены

Глубина стропила



?

Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков, чтобы рассчитать и ввести угол

Угол крыши

°
_11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919,52021222324 в 12
Толщина хребта
Свес (уровень) _1’2’3′ Глубина хребта



Свисающий фронтон _1’2’3′ Точное расстояние между стропилами
Сетин концевых стропил

Сиденье Бердсмут

?

?

Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

Точное расстояние

?

Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

Равный интервал

Высота стены

Футы, дюймы, метрика

Толщина стены Расширить хребет
Рейки

?

Создает ссылку для сохранения или обмена текущим расчетом

Поделитесь этим расчетом

Все измерения являются фактическими размерами в готовом виде.

Весы

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

Все погонные замеры выполняются «включено», от начальной точки до ближней стороны стропила.

Бегущий хребет: разметить

Бегущая стена: разметить

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол
Масштаб

Создание автоматических вальмовых и двускатных крыш


Справочный номер:
KB-00758

Последнее изменение:
15 июля 2021 г.


Информация в этой статье относится к:

ВОПРОС

Как построить вальмовую и двускатную крышу автоматически?

ОТВЕЧАТЬ

Утилита автоматической крыши в Chief Architect позволяет создавать самые разнообразные конструкции крыш с помощью диалогового окна «Построить крышу» и директив крыши, которые можно установить в диалоговых окнах «Спецификация стены» для каждой внешней стены в вашем плане.

В этом руководстве рассказывается о том, как построить автоматический вальм, автоматическую двускатную крышу, автоматический голландский фронтон, изменить наклон плоскости крыши над стеной и отрегулировать высоту потолка в комнате.

  • Автоматическая шатровая крыша
  • Автоматическая двускатная крыша
  • Автоматическая голландская двускатная крыша
  • Контроль высоты крыши

Автоматическая вальмовая крыша — это самый простой тип крыши для создания в Chief Architect, потому что программа по умолчанию создаст плоскость крыши на каждой внешней стене в вашем плане, что приведет к состоянию вальма.

Для создания автоматической вальмовой крыши

  1. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите четыре стены, чтобы сформировать базовую прямоугольную структуру.
    • В этом примере создается структура размером 30 на 40 футов.
  2. Выберите Build> Roof> Build Roof из меню, чтобы открыть диалоговое окно Build Roof :

    Примечание: Параметр Auto Rebuild Roofs указывает программе перестраивать крышу каждый раз, когда в план вносятся изменения что повлияет на крышу. Эта опция полезна для этого упражнения, но не является абсолютно необходимой.

    • Установите флажок рядом с Построить плоскости крыши .
    • Запишите шаг и при необходимости отрегулируйте; все автоматически сгенерированные плоскости крыши будут выполнены с заданным уклоном.
    • Щелкните OK , чтобы закрыть диалоговое окно и создать автоматическую вальмовую крышу.

  3. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.

Если над определенной стеной вместо плоскости вальмовой крыши требуется фронтон, это можно установить в диалоговом окне «Спецификация стены» соответствующей стены.

Чтобы создать автоматическую двускатную крышу

  1. В виде плана этажа щелкните стену, над которой вы хотите сформировать фронтон, чтобы выбрать ее, затем нажмите кнопку редактирования Открыть объект .
  2. На панели Крыша диалогового окна Спецификация стены выберите Full Gable Wall , затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

  3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не включен, выберите в меню Build> Roof> Build Roof , установите флажок рядом с Build Roof Planes и нажмите OK , чтобы перестроить крышу.

  4. Нажмите на стену напротив новой стены со сплошным фронтоном и повторите шаги 1 и 2 выше.

  5. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.

В программе Chief Architect X10 и более новых версиях голландские двускатные крыши могут генерироваться автоматически.

Для создания автоматической голландской двускатной крыши

  1. Нажмите, чтобы выбрать стену, над которой вы хотели бы создать голландский фронтон, затем нажмите кнопку Открыть объект   Изменить.
  2. На панели Крыша   диалогового окна Спецификация стены выберите параметр Голландская фронтонная стена , укажите Шаг , ведущий к голландскому фронтону, а также Начинается на высоте или От базовой линии для начала голландского фронтона, а затем нажмите  OK  , чтобы закрыть диалоговое окно и применить изменение.

  3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не включен, выберите Build> Roof> Build Roof из меню установите флажок рядом с Build Roof Planes и нажмите OK , чтобы перестроить крышу.

  4. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.

Высота, на которой создаются автоматические крыши, определяется высотой потолка внутри конструкции. Таким образом, когда высота потолка для области регулируется, автоматическая плоскость крыши непосредственно над этой областью будет соответствующим образом корректироваться при перестройке крыши.

Для контроля высоты автоматических крыш

  1. Выберите Правка > Настройки по умолчанию из меню и в диалоговом окне Настройки по умолчанию разверните Этажи и комнаты , разверните Уровни этажей , выберите этаж, который вы хотите изменить, и нажмите Кнопка Изменить .

    В X10 перейдите к этажу, который вы хотите изменить, перейдите в «Правка»> «Настройки по умолчанию», разверните «Этажи и комнаты», выберите «Текущий этаж» и нажмите кнопку «Изменить».

  2. В появившемся диалоговом окне Floor Defaults измените Finished Ceiling на 121 1/8″, затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

  3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не используется, выберите в меню Build> Roof> Build Roof , установите флажок рядом с Build Roof Planes и нажмите 9.0207 ОК на восстановление крыши.
  4. Чтобы увидеть, как это изменение влияет на высоту крыши, выберите в меню «Строительство» > «Стена» > «Прямая внешняя стена»  , затем щелкните и перетащите, чтобы нарисовать стену, перпендикулярную
