Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА). Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение. Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого - создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер - лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты. Стартерная схема включения люминесцентных ламп работает следующим образом. Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру. Недостатком светильника является отключение второй лампы, если одна из них вышла из строя. Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать. Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА). Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании. Достоинства электронной схемы запуска: Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны. Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается. Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда. Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4 и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR1 и транзисторах Т1 и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2, С3, L1, подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы. ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах. Преимущества современных ЭПРА следующие: Недостатками являются более высокая стоимость и сложная схема зажигания. Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить. После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С1, С2 выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С3, С4 устанавливают слюдяные на 1000 В. ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать. Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта. Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят. Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время. Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения. fb.ru Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях. По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника. Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание. Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим. Принцип работы лампы Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов. Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы. Схема с электромагнитным балластом Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя. Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться. Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети. Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать. Какими недостатками она обладает: Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза. Подключение с ЭПРА Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети. Преимуществами стартерной схемы подключения Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки. Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт. Причины неисправностей — решение проблем Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп. Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника. Оценка статьи: Поделиться с друзьями: proosveschenie.ru Люминесцентные светильники (светильники с люминесцентными лампами) являются сложными высокотехнологичными осветительными приборами. Принцип работы ламп дневного света серьезно отличается от стандартных, привычных нам ламп накаливания. Так, например, для работы люминесцентных ламп требуются дополнительные компоненты – балласты (пускорегулирующие аппараты). Но не стоит этого пугаться. Производители светильников для люминесцентных ламп позаботились о нас и изначально оснастили свои изделия всеми необходимыми компонентами. Более того, светильники с пускорегулирующими аппаратами разного типа имеют одинаковую схему подключения, поэтому, зная её, выполнить монтаж люминесцентного светильника сможет практически каждый. Кстати, обязательно посмотрите схему устройства таких ламп, а так же способ замены ламп дневного света на светодиодные. Общая схема подключения люминесцентных светильников выглядит следующим образом: Как видите, схема ничем не отличается от схемы подключения обычных светильников. Для удобства монтажа электропроводки под такие светильники, а также для лучшего понимания общего принципа работы, ниже представлены более подробные схемы, в том числе показывающие порядок соединения проводов в распределительной коробке. Обычно знания данной схемы более чем достаточно для правильного подключения люминесцентных светильников к сети освещения. Если же у вас появились какие-то вопросы, возникли трудности при монтаже светильников с люминесцентными лампами, обязательно пишите в комментариях к статье, постараемся помочь. rozetkaonline.ru Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы. Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства. Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях. При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА. электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель). Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения. Принцип работы: при подключении электропитания в стартере появляется разряд изамыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты. Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт. Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении. Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах. Основные преимущества схем с ЭПРА Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении Люминесцентные светильники давно удерживают первенство в освещении нашего быта, чему способствуют долговечность и экономичность данных устройств. Схем подключения люминесцентного светильника существует много, и у каждой из них есть свои особенности.Сначала разберемся в принципе работы самой лампы. Длинная стеклянная трубка от нескольких сантиметров до… Если учитывать всевозможные современные спирали и изгибы, я не знаю, какова их может быть конечная длина? Мы все же займемся прямыми трубками, которые ограничивались в недавнем прошлом 80 ваттами, и тех, наверное, уже не существует.Труба заполнена инертным газом с присутствием капельки ртути. Кстати, из-за ртути и утилизируют использованные люминесцентные лампочки в установленном законом порядке, иначе бы случилась экологическая катастрофа.Суть работы лампы такова: между двумя электродами, представляющими собой нити накала на концах колбы, надо сделать устойчивый электрический пробой. испаряющий и ионизирующий ртуть. Ионизированные пары ртути создают ультрафиолетовое излучение. воздействующее на люминофор. которым изнутри покрыта колба. В зависимости от состава люминофора свечение может принимать все оттенки радуги.Наверное, слышали о бактерицидных лампах или о кварцевании. Так вот в этих светильниках люминофор отсутствует, стекло кварцевое, без препятствий пропускающее ультрафиолетовые лучи, более того, в салонах для загара именно такие светильники и применяются, а ультрафиолет может и раковую опухоль нажить — возьмите на заметку!Как же создается электрический пробой? Рассмотрим некоторые варианты схем подключения люминесцентного светильника. Для начала надо разогреть нити накала, чтоб они могли излучать электроны — это называется электронной эмиссией. Данную функцию выполняет стартер. Его контакты настолько близки друг от друга, что при подаче 220В возникает между ними дуга, разогревающая биметаллическую пластину устройства. Пластина соединяется с рядом стоящим контактом, замыкая цепь накала люминесцентной лампы. Цепочка соединений всех элементов схемы представлена на Рис.1, по-моему, комментировать здесь нечего. О роли конденсаторов читайте ниже. Смотря какие лампочки подключаете. Если лампы-сороковки, то это простое параллельное подключение: к схеме, указанной чуть выше, добавить еще такую, получим двухламповый люминесцентный светильник. Здесь присутствуют два конденсатора (раньше были, теперь их может и не быть). Маленький конденсатор (С1) уничтожает радиопомехи, большой (С2) — компенсирует реактивную мощность дросселя. Резистор R предназначен для разрядки С2 после выключения. Уберем это усложнение — все равно будет успешное зажигание, что, в общем-то, в современных светильниках и делается. ЭПРА — это электронный пускорегулирующий аппарат. представляющий собой своеобразный преобразователь частоты и умножитель напряжения. Высокая частота, на которой работает с этим аппаратом люминесцентная лампа, становится не заметна глазу. Такая схема подключения люминесцентного светильника не только безопасна, но еще и экономичнее, в плане потребления электроэнергии, процентов на 15. Значительная потеря в массе из-за отсутствия электротехнической стали делает светильник более удобным при установке.Основной упор ЭПРА делает на схему подключения двухлампового люминесцентного светильника, схема вычерчивается на крышке аппарата, поэтому проблемы с подключением сводятся к минимуму. Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА). Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение. Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер — лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты. Стартерная схема включения люминесцентных ламп работает следующим образом. Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру. Недостатком светильника является отключение второй лампы, если одна из них вышла из строя. Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать. Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА). Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании. Достоинства электронной схемы запуска: Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны. Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается. Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда. Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4 и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR1 и транзисторах Т1 и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2. С3. L1. подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы. ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах. Преимущества современных ЭПРА следующие: Недостатками являются более высокая стоимость и сложная схема зажигания. Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить. После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С1. С2 выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С3. С4 устанавливают слюдяные на 1000 В. ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать. Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта. Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят. Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время. Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения. Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных. Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком. Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр. Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы. 15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети. 10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо. Источники: http://elektt.blogspot.ru/2015/12/lyuminestsentnaya-lampa.html, http://electriku.ru/shema-svetilnika, http://fb.ru/article/233664/ustroystvo-i-shema-vklyucheniya-lyuminestsentnoy-lampyi electricremont.ru Люминисце́нтный светильник был изобретен в 1930-е годы, как источник света, получил известность и распространение с конца 1950-х. Его преимущества неоспоримы: Длительный срок службы обеспечивает правильно спроектированное разработчиками устройство пуска и регулировки работы. ЛДС (ла́мпа дневного света) намного экономичнее, чем привычная лампочка накаливания, впрочем, аналогичное по мощности светодиодное устройство превосходит по этому показателю люминесцентное. С течением времени светильник перестает запускаться, мигает, «гудит», одним словом, не выходит в нормальный режим. Нахождение и работа в помещении становятся опасными для зрения человека. Для исправления ситуации пробуют включить заведомо исправную ЛДС. Если простая замена не дала положительных результатов, человек, не знающий как устроен люминесце́нтный светильник, заходит в тупик: «Что делать дальше?» Какие запчасти покупать рассмотрим в статье. ЛДС относится к газоразрядным источникам света низкого внутреннего давления. Принцип работы заключается в следующем: герметичный стеклянный корпус устройства заполнен инертным газом и парами ртути, давление которых невелико. Внутренние стенки колбы, покрыты люминофором. Под воздействием электрического разряда, возникающего между электродами, ртутный состав газа начинает светиться, генерируя невидимое глазу ультрафиолетовое излучение. Оно, оказывая действие на люминофор, вызывает свечение в видимом диапазоне. Меняя активный состав люминофора, получают холодный или теплый белый и цветной свет. Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Бактерицидные приборы устроены также как ЛДС, но внутренняя поверхность колбы, изготовленной из кварцевого песка, люминофором не покрыта. Ультрафиолет беспрепятственно излучается в окружающее пространство. Особенности строения не позволяют подключить ЛДС непосредственно в сеть 220 В – работа от такого уровня напряжения невозможна. Для запуска требуется напряжение не ниже 600В. С помощью электронных схем необходимо последовательно друг за другом обеспечить нужные режимы работы, каждый из которых требует определенного уровня напряжений. Режимы работы: Запуск заключается в подаче импульсов высокого напряжения (до 1 кВ) на электроды, в результате чего между ними возникает разряд. Отдельные виды пускорегулирующей аппаратуры, перед тем как произвести пуск, нагревают спираль электродов. Накаливание помогает легче запустить разряд, нить при этом меньше перегревается и дольше служит. После того как светильник загорелся, питание производится переменным напряжением, включается энергосберегающий режим. В устройствах, выпускаемых промышленностью, используются два вида пускорегулирующей аппаратуры (ПРА): Схемы предусматривают различное подключение, оно представлено ниже. В состав электрической схемы светильника с электромагнитной пускорегулирующей аппаратурой (ЭмПРА) входят элементы: В момент подачи питания через цепь: дроссель – электроды ЛДС, на контактах стартера появляется напряжения. Биметаллические контакты стартера, находящиеся в газовой среде, нагреваясь, замыкаются. Из-за этого в цепи светильника создается замкнутый контур: контакт 220 В – дроссель – электроды стартера – электроды лампы – контакт 220 В. Нити электродов, разогреваясь, испускают электроны, которые создают тлеющий разряд. Часть тока начинает течь по цепи: 220В – дроссель – 1-й электрод – 2-й электрод – 220 В. Ток в стартере падает, биметаллические контакты размыкаются. По законам физики в этот момент возникает ЭДС самоиндукции на контактах дросселя, что приводит к возникновению высоковольтного импульса на электродах. Происходит пробой газовой среды, возникает электрическая дуга между противоположными электродами. ЛДС начинает светиться ровным светом. В дальнейшем подсоединенный в линию дроссель обеспечивает низкий уровень силы тока, протекающего через электроды. Дроссель, подключенный в цепь переменного тока, работает как индуктивное сопротивление, снижая до 30 % коэффициент полезного действия светильника. Внимание! С целью уменьшения потерь энергии в схему включают компенсирующий конденсатор, без него светильник будет работать, но электропотребление увеличится. Внимание! В рознице ЭПРА часто встречаются под наименованием электронный балласт. Название драйвер продавцы применяют для обозначения блоков питания для светодиодных лент. Внешний вид и устройство электронного балласта, предназначенного для включения двух ламп, мощностью 36 ватт каждая. Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Важно! Запрещено включать ЭПРА без нагрузки в виде люминесцентных ламп. Если устройство предназначено для подключения двух ЛДС, нельзя использовать его в схеме с одной. В схемах с ЭПРА физические процессы остаются прежними. В некоторых моделях предусмотрено предварительное нагревание электродов, что увеличивает срок службы лампы. На рисунке показан внешний вид ЭПРА для различных по мощности устройств. Размеры позволяют разместить ЭПРА даже в цоколе Е27. Компактные ЭСЛ – один из видов люминесцентных могут иметь цоколь g23. На рисунке представлена упрощенная функциональная схема ЭПРА. Существуют светильники, конструктивно предусматривающие подключение двух ламп. В случае замены деталей сборка осуществляется по схемам, различным для ЭмПРА и ЭПРА. Внимание! Принципиальные схемы ПРА рассчитаны на работу с определенной мощностью нагрузки. Этот показатель всегда имеется в паспортах изделий. Если подсоединить лампы большего номинала, дроссель или балласт могут перегореть. Если на корпусе прибора есть надпись 2Х18 – балласт предназначен для подключения двух ламп мощностью по 18 ватт каждая. 1Х36 – такой дроссель или балласт способен включать одну ЛДС мощностью 36 Вт. В случаях, когда используется дроссель, лампы должны подключаться последовательно. Запускать их свечение будут два стартера. Подсоединение этих деталей осуществляется параллельно с ЛДС. Схема ЭПРА в своем составе стартера не имеет изначально. Однако и в схемах с дросселем можно обойтись без него. Собрать рабочую схему поможет включенный последовательно подпружиненный выключатель – проще говоря, кнопка. Кратковременное включение и отпускание кнопки обеспечит соединение похожее по действию на стартерный пуск. Важно! Включаться такой безстартерный вариант будет, только при целых нитях накаливания. Бездроссельный вариант, в котором также отсутствует стартер, может быть осуществлен разными способами. Один из них показан ниже. На схеме представлен двухполупериодный диодный умножитель напряжения. Электроды закорачиваются, к ним подключается однопроводная линия. Напряжение будет около 600 В, чего достаточно, чтобы между ними в газовой среде протекал постоянный ток. Собранный по таким схемам бесстартерный блок питания способен заставлять светиться даже устройства с перегоревшими спиралями электродов. lampaexpert.ru Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства. Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях. При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА : электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель). Основные недостатки Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт. Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении. или сложнее Если в вашем светильнике вышел с строя стартер или мигает постоянно лампа (вместе с стартером если присмотрется под корпус стартера) и под рукой нечем заменить, зажечь лампу можна и без него - достаточно на 1-2 сек. закоротить контакты стартера или поставить кнопку S2 (осторожно опасное напряжение) тот же случай но уже для лампы с перегоревшей нитей накала Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах. Основные преимущества схем с ЭПРА Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении Внутри такого электронного "дросселя" как правило схема на подобие етой... elektt.blogspot.com Лампы дневного света с самых первых выпусков и частично до сих пор зажигаются с помощью электромагнитной пускорегулирующей аппаратуры – ЭмПРА. Классический вариант лампы выполнен в виде герметичной стеклянной трубки со штырьками на концах. Как выглядят люминесцентные лампы Внутри она заполнена инертным газом с парами ртути. Ее установка производится в патроны, через которые подается напряжение на электроды. Между ними создается электрический разряд, вызывающий ультрафиолетовое свечение, которое действует на слой люминофора, нанесенный на внутреннюю поверхность стеклянной трубки. В результате появляется яркое свечение. Схема включения люминесцентных ламп (ЛЛ) обеспечивается двумя основными элементами: электромагнитным балластом L1 и лампой тлеющего разряда SF1. Схема включения ЛЛ с электромагнитным дросселем и стартером Устройство с дросселем и стартером работает по следующему принципу: Схема включения люминесцентной лампы Конденсаторы (С1) и (С2) в схеме предназначены для снижения уровня помех. Емкость (С1), подключенная параллельно лампе, способствует снижению амплитуды импульса напряжения и увеличению его продолжительности. В результате увеличивается срок службы стартера и ЛЛ. Конденсатор (С2) на входе обеспечивает существенное снижение реактивной составляющей нагрузки (cos φ увеличивается с 0,6 до 0,9). Если знать, как подключить люминесцентную лампу с перегоревшими нитями накала, ее можно использовать в схеме ЭмПРА после небольшого изменения самой схемы. Для этого спирали замыкают накоротко и последовательно к стартеру подключают конденсатор. По такой схеме источник света сможет проработать еще какое-то время. Широко распространен способ включения с одним дросселем и двумя лампами дневного света. Включение двух ламп дневного света с общим дросселем 2 лампы подключаются последовательно между собой и дросселем. Для каждой из них необходима установка параллельно подключенного стартера. Для этого используется по одному выводному штырьку с торцов лампы. Для ЛЛ необходимо применять специальные выключатели, чтобы у них не залипали контакты от высокого пускового тока. Для продления жизни сгоревших ламп дневного света можно установить одну из схем включения без дросселя и стартера. Для этого используют умножители напряжения. Схема включения ламп дневного света без дросселя Нити накала замыкают накоротко и подают на схему напряжение. После выпрямления оно увеличивается в 2 раза, и этого достаточно, чтобы светильник загорелся. Конденсаторы (С1), (С2) подбирают под напряжение 600 В, а (С3), (С4) – под 1000 В. Способ подходит также для исправных ЛЛ, но они не должны работать с питанием постоянным током. Через некоторое время ртуть собирается вокруг одного из электродов, и яркость свечения падает. Чтобы ее восстановить, надо перевернуть лампу, тем самым изменив полярность. Применение стартера увеличивает время разогрева лампы. При этом срок его службы небольшой. Электроды можно подогревать без него, если установить для этого вторичные трансформаторные обмотки. Схема подключения люминесцентной лампы без стартера Там, где не используется стартер, на лампе есть обозначение быстрого старта – RS. Если установить такую лампу со стартерным запуском, у нее могут быстро перегореть спирали, так как для них предусмотрено большее время разогрева. Электронная схема управления ЭПРА пришла на смену старым источникам дневного света для устранения присущих им недостатков. Электромагнитный балласт потребляет лишнюю энергию, часто шумит, выходит из строя и при этом портит лампу. Кроме того, светильники мерцают из-за низкой частоты напряжения питания. ЭПРА представляет собой электронный блок, который занимает мало места. Люминесцентные светильники легко и быстро запускаются, не создавая шума и обеспечивая равномерное освещение. В схеме предусмотрено несколько способов защиты лампы, что увеличивает срок эксплуатации и делает ее работу безопасней. ЭПРА работает следующим образом: Схема электронного дросселя Вначале переменное напряжение выпрямляется с помощью диодного моста и сглаживается конденсатором (С2). Следом установлен полумостовой генератор высокочастотного напряжения на двух транзисторах. Нагрузкой служит тороидальный трансформатор с обмотками (W1), (W2), (W3), две из них включены противофазно. Они поочередно открывают транзисторные ключи. Третья обмотка (W3) подает резонансное напряжение на ЛЛ. Параллельно лампе подключен конденсатор (С4). Резонансное напряжение поступает на электроды и пробивает газовую среду. К этому времени нити накала уже разогрелись. После зажигания сопротивление лампы резко падает, вызывая снижение напряжения до достаточной величины, чтобы поддерживать горение. Процесс запуска продолжается менее 1 с. Электронные схемы имеют следующие преимущества: Использование ЭПРА дает возможность установить его в цоколь лампы, которую также уменьшили до размеров лампы накаливания. Это дало начало новым энергосберегающим лампам, которые можно вворачивать в обычный стандартный патрон. В процессе эксплуатации лампы дневного света стареют, и для них требуется увеличение рабочего напряжения. В схеме ЭмПРА напряжение зажигания тлеющего разряда у стартера уменьшается. При этом может происходить размыкание его электродов, что вызовет срабатывание стартера и отключение ЛЛ. После она снова запускается. Подобное мигание лампы приводит к ее выходу из строя вместе с дросселем. В схеме ЭПРА подобное явление не происходит, поскольку электронный балласт автоматически подстраивается под изменение параметров лампы, подбирая для нее благоприятный режим. Советы по ремонту люминесцентной лампы можно получить из этого видео. Устройства ЛЛ и схемы их включения постоянно развиваются в направлении улучшения технических характеристик. Важно уметь выбирать подходящие модели и правильно их эксплуатировать. elquanta.ruУстройство и схема включения люминесцентной лампы. Схема люминесцентного светильника
Устройство и схема включения люминесцентной лампы
Устройство и описание ЛЛ
Принцип работы ЛЛ
Бездроссельное включение люминесцентных ламп: схемы
Как запускается ЛЛ с ЭПРА
Применение умножителей напряжения
Бесстартерная схема включения люминесцентных ламп
Как включить сгоревшую лампу?
Заключение
Подробная схема подключения люминесцентной лампы, устройство
Принцип работы
Подключаем, используя электромагнитный балласт
Подключаем лампу, используя электронный балласт
Подведём итог
Загрузка... Схема подключения люминесцентного светильника
Схема подключения люминесцентных светильников с управлением одноклавишным выключателем:
Схема подключения двух групп люминесцентных светильников с управлением двухклавишным выключателем:
Схема люминесцентного светильника - Всё о электрике в доме
Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)
схема подключения люминесцентного светильника
схема подключения однолампового люминесцентного светильника
Чтобы не было короткого замыкания, в цепь подключается пускорегулирующий аппарат — ПРА. ограничивающий пусковой ток. Это катушка индуктивности, намотанная на сердечник из электротехнической стали, отсюда и название «дроссель».Как только разогретые электроды начинают излучать электроны, напряжение на контактах стартера падает, они разрываются, на дросселе возникает высокое напряжение самоиндукции. способное между электродами создать устойчивый электрический пробой. Люминесцентный светильник зажигается, напряжение на лампочке падает наполовину засчет ПРА, и стартер, выполнив свою функцию, уходит на отдых до следующего этапа зажигания. Его в это время можно даже удалить, все равно светильник будет работать.схема подключения двухлампового люминесцентного светильника
Другое дело, двадцатки — лампочки мощностью 18Вт (Рис.2 и 3). Их рабочее напряжение всего 60В, тогда как сороковки (36Вт) работают на 108 вольтах, поэтому 18-ваттные часто подключаются к сети 220В парой. Соединяются они последовательно, и у каждой — свой стартер, но балласт общий. Четырехламповые светильники 18Вт — просто два двухламповых в одном. Техника зажигания все та же.Санитарные нормы не рекомендуют длительное пребывание в местах, освещенных стартерными люминесцентными светильниками, ввиду негативного воздействия мерцающего эффекта на зрение. В качестве альтернативы предлагаетсясхема подключения люминесцентного светильника с ЭПРА.
На моем рисунке фаза сети подается на клемму L, рядом — клемма N, на которую подключается «ноль», а заземляется светильник на третий контакт. Все остальное видно на чертеже. Конечно, модификаций ЭПРА много, но не стоит бояться замены одного другим, чертеж на крышке все расставит по своим местам, только если монтаж проводов светильника изменить придется.Добавить комментарий Отменить ответ
Устройство и схема включения люминесцентной лампы
Устройство и описание ЛЛ
Принцип работы ЛЛ
Бездроссельное включение люминесцентных ламп: схемы
Как запускается ЛЛ с ЭПРА
Применение умножителей напряжения
Бесстартерная схема включения люминесцентных ламп
Как включить сгоревшую лампу?
Заключение
Схема подключения люминесцентной лампы
Люминисцентный светильник промышленного производстваКратко об особенностях работы лампы
Принцип работы ЛДС
Подключение с применением электромагнитного балласта или ЭПРА
Подключение с применением ЭПРА
схема подключенияСхема с ЭмПРА
Подключение с применением ЭмПРА
схема включенияСхема с ЭПРА
Внешний вид и устройство ЭПРА
Вид ЭПРА

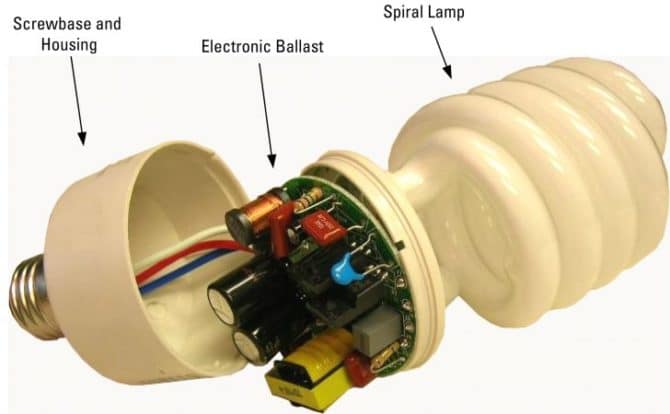

ЭПРА в цоколе энергосберегающей лампы
Настольная лампа с цоколем G23
Функциональная схема ЭПРАСхема для последовательного подключения двух ламп
Схема включения двух ламп с одним дросселемПодключение без стартера
Кнопка вместо стартера
Схема без стартераВидео – Схема подключения люминесцентных ламп
Схемы подключения люминесцентных ламп дневного света
Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания. Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.
Схемы
Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)
Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.
Принцип работы: при подключении электропитания в стартере появляется разряд и замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.
Схема подключения с применением электронного балласта или ЭПРА
Схема включения люминесцентных ламп
Схемы зажигания с ЭмПРА
Зажигание без электромагнитного балласта
Подключение без стартера
Электронный балласт
Ремонт лампы. Видео
