Схема электропроводки одной комнаты: Схема электропроводки в комнате, сделанная своими руками

Электрическая схема комнаты • Energy-Systems

Как вычерчивается электрическая схема комнаты?

Изначальным документом, на основании которого ведется разработка всех электрических чертежей, является копия технического плана здания с максимально точным соблюдением масштаба. На нем выделяется отдельное помещение или группа помещений, с которыми вам предстоит работать, и наносятся соответствующие обозначения. Электрическая схема комнаты включает изображение всех потребителей, а также систем освещения и прочих элементов системы. Для подключения стационарных и портативных приборов выделяются розетки, а наиболее мощные разновидности техники лучше подключать напрямую к общей системе с использованием тугоплавкого клеммника или иного безопасного метода коммутации. Схема электропроводки кухни предполагает и использование силовых линий, которые должны быть представлены проводами с медными жилами толщиной не менее 1,6 квадратных миллиметра для освещения и 2,5 – для розеток.

Как сделать удобной схему проводки в комнате?

Существует множество рекомендаций, как организовать проводку таким образом, чтобы помещение стало максимально удобным и комфортабельным длят проживания в нем человека. В частности, расположение розеток предполагается на уровне 300 мм от уровня пола, а выключателей – 900 мм. При этом выключатель общего освещения должен всегда располагаться слева от входной двери, что позволит интуитивно находить его в полной темноте. Расстояние между розетками должно составлять 50-100 см, за исключением случаев, когда расположение мебели не позволяет создать такую конфигурацию. Кроме того, схема проводки в комнате не должна включать более 4-5 розеток на одной линии – при необходимости можно увеличить число функциональных групп.

Количество розеток также регламентировано. Для обычной комнаты оно равно 4-6, а для кухни – не менее 10. Когда разрабатывается проект электроснабжения коттеджа или квартиры, стоит обращать внимание на мощность подключаемых приборов, от которой будет зависеть сила тока, и, следовательно – модель розеток и выключателей.

Пример проекта электроснабжения квартиры

Назад

1из14

Вперед

Установка модификации с меньшими допустимыми электротехническими параметрами приведет к повышению рабочей температуры и увеличению вероятности возникновения пожара.

Безопасность в электрической схеме комнаты

Если в помещении установилась повышенная температура окружающего воздуха или относительная влажность, необходимо применять соответствующие защитные решения. В частности, силовые линии должны иметь двойную изоляцию. Желательно также использовать для каждого мощного прибора индивидуальный дифференциальный автомат или УЗО. Схема проводки в комнате, включающей розетку, находящуюся в непосредственной близости от источника воды, должна включать в себя понижающий трансформатор.

Если потребителей в комнате достаточно много, следует применить схему, использующуюся в промышленных предприятиях и офисных помещениях — выделить отдельный промежуточный распределительный щиток, с помощью которого можно будет управлять подключением определенных устройств. В таком случае электрическая схема комнаты будет достаточно затратной, однако максимально надежной.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как правильно смонтировать электропроводку в деревянном доме

Содержание:

Разработка проекта, монтаж и разводка электропроводки в деревянном доме, пуско-наладочные работы и сдача в эксплуатацию схемы электрической разводки имеют существенные отличия от аналогичных работ кирпичных, каменных или бетонных домах.

Монтаж проводки и автоматики с соблюдением норм

Правильная электропроводка в деревянном доме прежде всего требует соблюдения повышенных требований пожарной безопасности, поэтому соблюдение элементарных правил ПУЭ, СНиП и ГОСТ необходимо. Безопасная электропроводка в деревянном доме — это не только внутренние электрические работы, но и подключение дома к централизованной электрической сети с соблюдением нормативов техники электробезопасности.

Дерево — пожароопасный и легковоспламеняемый строительный материал, поэтому при пожаре огонь быстро распространяется по помещениям дома. Исходя из этого, монтаж электропроводки в деревянном доме своими руками должен проводиться с соблюдением основных требований:

1. Электрические провода и силовые кабели прокладываются с учётом минимальной возможности их перегрева и возгорания;
2. Следующее требование — электропроводка в частном деревянном доме не должна способствовать распространению открытого огня на соседние предметы при пожаре;
3. При разработке проекта схема разводки электропроводки в деревянном доме должна учитывать технико-эксплуатационные свойства электроматериалов, отталкиваться от расчётных значений пиковых нагрузок в электросхеме дома. Недопущение перегрева проводов и кабеля достигается использованием в схеме проводов с запасом по сечению в 20—30%;
4. Метод укладки электропроводки и силовых кабелей — открытый, чтобы можно было не только визуально контролировать состояние проводов, но и беспрепятственно устранять дефекты в схеме;
5. Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
6. В качестве электрических проводников рекомендовано применять медный кабель с тремя моножилами и невозгораемой оболочкой-электроизоляцией. Проводить монтаж электропроводки в деревянном доме в полихлорвиниловой оболочке категорически запрещается ПТБ и ПУЭ;
7. Монтаж средств автоматического предохранения и отключения электроприборов обязателен для каждой отдельной группы. Номинальные значения предельно допустимого тока автоматики определяется, исходя из расчётных электрических нагрузок на конкретном участке электросхемы.

Перед тем, как как сделать электропроводку в деревянном доме и проложить силовые электрические, вы должны иметь соответствующие допуски, квалификацию и разрешения. Без этих документов лучше пригласить аккредитованных специалистов, а не обустраивать электроснабжение деревянного дома собственными силами.

Нормативная документация по монтажу и эксплуатации электропроводки в деревянном доме

Правила устройства электроустановок (ПУЭ) представляют собой сборник документации при разработке и проектировании проводки в жилых домах и нежилых объектах различного назначения.

Обобщённые нормативы и ПУЭ представляет следующая документация:

1. ПУЭ, седьмое издание. Необходим для разработки проектов электрических сетей. Содержит перечень требований при выборе материалов для проводящих сетей, распределительного оборудования, устройств автоматической защиты, которые должна иметь схема электропроводки в деревянном доме, и требования к локальным осветительным сетям, приборам и оборудованию;
2. Строительные нормы и правила СНиП 3.05—06—85 включают в себя сборник требований по безопасному монтажу электропроводки в жилых домах первичного и вторичного рынков недвижимости, а также набор правил по обустройству электропроводки и подключения силовых кабелей в любых объектах, подлежащих электрификации;
3. Строительные нормы и правила 31—02 включают в себя нормативные требования, согласно которым должна вводиться в эксплуатацию схема электропроводки в деревянном доме своими руками.

Как подготовить проект электропроводки

Подаётся заявка в региональное отделение ОАО «Региональные электрические сети», и после её утверждения вы получаете договор и ТУ по подключению к региональной электрической централизованной сети.

Последовательность разработки проекта электропроводки следующая:

1. Суммарная мощность электросети рассчитывается, базируясь на данным по мощности бытового электрооборудования в доме плюс запас по мощности в 30%;

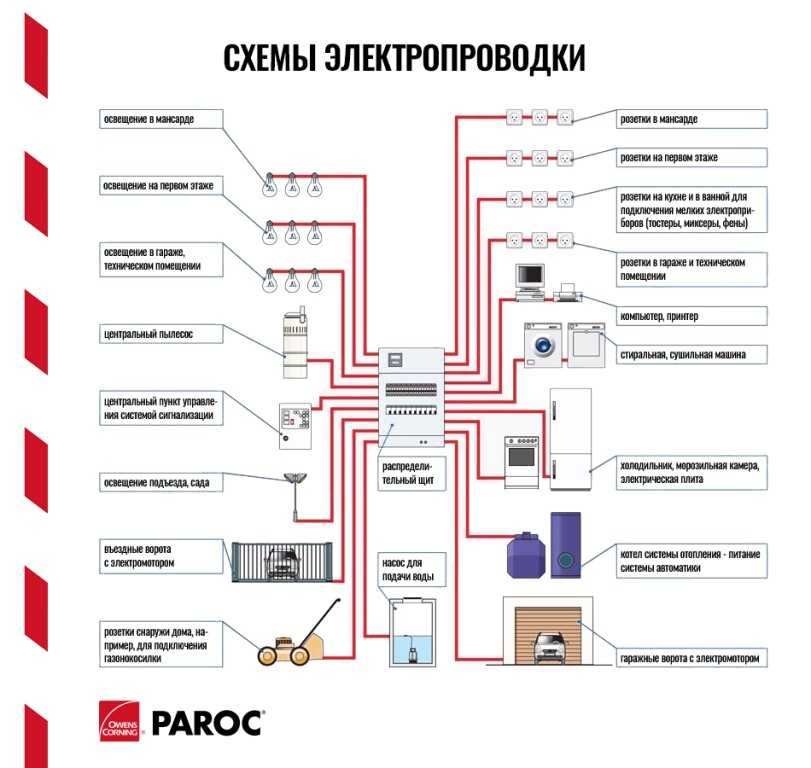

2. Отталкиваясь от генплана дома, составляется схема электропроводки в деревянном доме своими руками с обозначением участка ввода силового кабеля, входного электрического щита, электрических проводов, точек электрораздачи, осветительных приборов, и т.д;
3. Рассчитывается сечение электрических кабелей и проводов;
4. Выбирается локация для размещения распредкоробок, электророзеток, выключателей и светильников;
5. Перед тем, как как сделать разводку электропроводки в деревянном доме, следует рассчитать схему прокладки кабеля с указанием расстояний от всех основных поверхностей в доме.

Разрабатывая проект, как правильно сделать электропроводку в деревянном доме, необходимо отталкиваться от требований и нормативов ПУЭ, согласно которому проводку следует монтировать только вертикально или горизонтально, с углом поворота 90°.

Правильный монтаж электропроводки в деревянном частном доме проводится согласно следующим нормативам: электрические розетки, распредкоробки и выключатели монтируют в открытом доступе. Расположение выключателей согласно евростандартам — на уровне 800—1500 мм от поверхности пола, а электрические розетки следует устанавливать на высоте 250—800 мм от уровня пола в помещении.

Для одной комнаты разрешено устанавливать не более шести точек раздачи электричества. Точное число электророзеток определяется, исходя из площади электрифицируемого помещения, но их количество ограничивается требованием — не менее одной розетки на шесть квадратных метров. Электропроводка прокладывается на расстоянии ≥ 100 мм от проёмов, расстояние до металлических конструкций — не менее 150-300 мм в направлении, удобном для дальнейшей работы с проводами.

Материалы по теме

Все о типах, размерах и установке электропроводки

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 23.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Марго Кавин

Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

Вот все основные элементы, которые вам нужно знать об электропроводке.

• 01
  от 09

  Ель / Марго Кавин

  Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.

  Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.

  Смотреть сейчас: Как подобрать размер провода к силе тока цепи

• 02
  от 09

  Ель / Марго Кавин

  Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.

• 03
  от 09

  Ель / Марго Кавин

  Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.

  Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.

  Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.

• 04
  от 09

  Ель / Марго Кавин

  Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.

  Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.

• 05
  от 09

  Ель / Марго Кавин

  Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.

• 06
  от 09

  Ель / Марго Кавин

  Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.

• 07
  от 09

  Ель / Марго Кавин

  При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.

• 08
  от 09

  Ель / Марго Кавин

  Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.

• 09от 09

  БэнксФото / Getty Images

  Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Контроль тока в электрических цепях . Фонд СК-12.

Как перемонтировать одноместную комнату | Главная Руководства

Крис Дезиэль Обновлено 21 июня 2022 г.

Независимо от того, модернизируете ли вы устаревшую проводку, добавляете больше света или проводите масштабную реконструкцию, важно составить план, прежде чем менять проводку в комнате. Часто вы можете получить всю необходимую мощность от одной цепи, но вам может понадобиться более одной, если вы планируете подключить одно или несколько энергоемких устройств. Каждая цепь нуждается в защите автоматическим выключателем на главном щите, размер которого зависит от нагрузки.

1. 1.

   Найдите выключатели на главной панели, которые управляют существующим освещением и розетками в комнате, и выключите их. Если выключатели не помечены, вам может понадобиться кто-то, кто поможет вам проверить лампочки, пока вы выключите их один за другим. Проверьте все розетки, чтобы убедиться, что они обесточены, подключив к каждой работающую лампу и включив ее; он не должен включаться.

2. 2.

   Обратите внимание, какие светильники и розетки в других комнатах контролируются выключателями, которые вы отключили, советует Old House Online. Если вы хотите оставить цепи к этим устройствам без изменений, вам нужно будет определить точки, где они подключаются к комнате, которую вы меняете. Если какие-либо из них находятся ближе к панели, от них может поступать питание для цепей, которые вы перемонтируете, и может быть удобно сохранить соединение.

3. 3.

   Отключите электрические цепи в помещении. Это может включать в себя отсоединение от розетки или выключателя в другой комнате, а также удаление автоматического выключателя. Обратитесь за помощью к электрику, если вам неудобно работать в панели, чтобы снять выключатель.

4. 4.

   С помощью отвертки отвинтите крышки всех розеток и выключателей, которые вы планируете перемещать. Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены. Отсоедините провода, либо отвинтив их от клеммных винтов, либо отрезав их кусачками. Снимите все огни, которые вы хотите переместить, и отсоедините провода.

5. 5.

   Вытяните отсоединенные провода. Некоторые из них, вероятно, будут прикреплены скобами к стойкам или потолочным стропилам, и если у вас нет доступа к скобам, вам, возможно, придется обрезать провода и оставить секции зарытыми в стены.

6. 6.

   Нарисуйте схему вашей новой цепи и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество автоматических выключателей, необходимых для управления ими. Нагрузка в ваттах указана на каждом устройстве либо на прикрепленной к нему табличке, либо, в случае лампочки, на упаковке или на верхней части лампочки. Как только вы узнаете общую нагрузку на цепь, разделите ее на 120 вольт, чтобы получить потребляемый ток. Выключатель для этой цепи должен быть рассчитан как минимум на такое количество тока. Не забудьте добавить множество устройств в других комнатах, которые будут подключены к цепям, которые вы перемонтируете.

7. 7.

   Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона для каждого нового выключателя, розетки или светильника, который вы планируете установить. Отверстие должно быть точного размера электрической коробки, которую вы планируете установить, но вам придется увеличить ее размер, чтобы было достаточно места, чтобы прибить ее к стойке или стропилу.

8. 8.

   Проложите новые провода и протяните их через заднюю часть электрических коробок. Проведение проводов за существующим гипсокартоном может быть сложной задачей. Часто лучше всего провести их через чердак или подвал, просверлить 1/2-дюймовое отверстие в верхней или нижней пластине стены и передать их вертикально в каждую коробку. Прикрепите боковые участки проволоки к балкам или стропилам проволочными скобами.

9. 9.

   Используйте провод 12 калибра для всех 120-вольтовых цепей. Несмотря на то, что код допускает провод 14-го калибра для цепей, потребляющих 15 ампер или меньше, использование более толстого провода для всех цепей безопаснее и предотвратит непреднамеренное подключение цепи проводом двух разных размеров, что запрещено. Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод этого размера.

10. 10.

    Протяните провода через заднюю часть каждой электрической коробки, зачистите концы и подключите каждое устройство. Прикрутите устройство к распределительной коробке и прикрутите защитную пластину. После установки всех устройств подключите каждую новую цепь, либо подключив ее к устройству в другой комнате, либо подключив ее к выключателю и установив выключатель в панель.

11. 11.

    Включите каждый выключатель, управляющий одной из новых цепей, и убедитесь, что он остается включенным. Если он сработает, оставьте его выключенным и проверьте соединения.

    Вещи, которые вам понадобятся

    Совет

    Каждый 240-вольтовый прибор, который вы планируете установить, например, кондиционер, должен быть подключен к выделенной цепи и должен подключаться лицензированным электриком.

    Если вы обновляете незаземленную схему, вам также может понадобиться обновить вашу панель. Лучше всего с этой работой справится электрик.

    Избегайте слишком больших отверстий для электрических коробок, по возможности используя коробки для переделки. Они крепятся непосредственно к гипсокартону.

    Предупреждение

    Обязательно проверьте каждое устройство в комнате перед его отключением. Один может быть на ответвлении цепи, которое берет свое начало в другой части дома.

    Прежде чем приступить к работе, обратитесь в свой строительный отдел. Вам может понадобиться разрешение.

    Ask the Builder рекомендует доверить работу профессионалу, если вы не уверены в том, что нужно сделать.

Ссылки

• Старый дом в Интернете: 10 советов по перемонтажу старого дома
• Спросите строителя: электропроводка

Советы

• Каждое устройство, которое вы планируете установить, например, кондиционер на 240 вольт. , должен быть на выделенной цепи и должен быть подключен лицензированным электриком.
• Если вы обновляете незаземленную схему, вам также может понадобиться обновить панель. Лучше всего с этой работой справится электрик.
• По возможности избегайте слишком больших отверстий для электрических коробок, используя коробки для переделки.
