Схемы простых реле времени

Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени.

Реле времени на транзисторе

На рис. 1 приведена схема электронного реле времени, собранного на транзисторе Т1. Работает реле следующим образом. В коллекторную цепь транзистора включено поляризованное реле РІ, а в цепь базы — конденсатор большой емкости С1, постоянный резистор R1 и переменный резистор R2.

В исходном состоянии контакты 1— 2 секции ВІа переключателя В1 разомкнуты и токи в цепях базы и коллектора отсутствуют В этом положении контактами 3— 4 указанного переключателя конденсатор С1 закорочен.

Рис. 1. Принципиальная схема реле времени на транзисторе.

При включении реле времени контакты 3—4 переключателя В1 будут разомкнуты, а 1— 2 замкнуты, и в цепи базы начнет протекать ток, который зарядит конденсатор СІ до напряжения источника питания Б. После того, как конденсатор С1 зарядится, ток в цепи базы прекращается.

В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз (b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером).

Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь (например, лампу Л фотоувеличителя для фотопечати).

Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора. При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя.

Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.

Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени.

При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.

Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 (паспорт У. 172.22.37) включить в коллекторную цепь транзистора, его необходимо установить в режим однопозиционной работы (с преобладанием).

Затем нужно определить полярность включения обмотки (в схеме используется только высокоомная секция). При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря (подвижного контакта) из одного крайнего положения в другое.

В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки.

В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов (шкал).

С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1.

Реле времени на составном транзисторе

Реле времени, собранное по схеме рис. 2, отличается применением составного транзистора (T1, Т2), благодаря чему оно обладает более высокой чувствительностью.

Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме.

Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным.

Рис. 2. Реле времени на составном транзисторе.

Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 (паспорт 10.171.81.21), у которого из-за разгрузки якоря удалось получить токи срабатывания н отпускания 10 и 4 ма, время выдержки оказалось равным: на первом пределе 1— 6 сек, на втором— 6— 24 и на третьем пределе 24—125 сек.

Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в. Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания.

Реле времени на транзисторе (вариант 2)

Еще один вариант схемы реле времени на одном транзисторе приведен на рис. 3. В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.

Рис. 3. Второй вариант реле времени на транзисторе, схема.

В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает.

При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя. Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится.

При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание. Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится.

По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится.

Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах. Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме.

Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит 1900 витков, а обмотка 16—1400 витков провода ПЭВ-1 0,12. Обмотка II содержит 925 витков провода ПЭВ-0,15. Для получения различных выпрямленных напряжений от 700, 775 и 850-го витка делаются отводы.

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1.

При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Рис. 4. Электронное реле времени на лампе, принципиальная схема.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек.

Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II —  4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

Приведенные здесь схемы простых реле времени не сложны, их можно собрать из деталей в наличии.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

Схема подключения реле времени — Ремонт220




Статьи





Автор Фома Бахтин На чтение 3 мин. Просмотров 4.8k. Опубликовано
Обновлено



Многие сталкивались с понятием «реле времени», однако неправильно его истолковывали, принимая за нечто из фантастических романов. На деле же все гораздо проще – реле времени присутствует повсеместно вокруг нас. Это прибор, предназначенный для управления потребителями в приборах промышленной и бытовой автоматики. Подобные реле могут быть использованы для управлением времени, например, различными механизмами в системах вентиляции, отопления и так далее. Реле бывают очень разными, а потому различаются и по способу их включения. В нашей статье мы рассмотрим схему подключения реле времени на 12 Вольт. По аналогии вы сможете подключить реле и с другим напряжением. Смотрите обозначение реле времени на схеме.

Содержание

  1. Простая схема реле времени 12 В
  2. Электронный таймер Feron ТМ41 на DIN рейку
  3. Реле времени THC15A. Обзор и схема подключения.
  4. Как подключить реле времени ST3P

Простая схема реле времени 12 В

Такое реле можно собрать самостоятельно, так как для него не требуется никаких сложных и дорогих деталей. Работать оно будет по следующему принципу: время заряда должно определяться произведением сопротивления цепи заряда на емкость конденсатора. При этом конденсатор должен быть заряжен полностью.

Сначала к схеме нужно подключить источник питания. Затем к нему следует подсоединить конденсатор, который должен идти через два резистора и эмиттерный транзистор. Когда заряд откроется, на одном из резисторов напряжение упадет. Причина тому – эмиттерный ток, протекающий через него. Благодаря этому падению отопрется второй транзистор. Заработает реле. Своими контактами оно должно подать питание к светодиоду. Резистор светодиода, в свою очередь, будет ограничивать электрический ток.

С нарастанием заряда будет нарастать и напряжение на конденсаторе. Ток заряда, напротив, постепенно будет уменьшаться. Одновременно уменьшится и ток эмиттера, а вместе с ним напряжение на резисторе также упадет. Как результат, электрический ток заряда на конденсаторе окажется достаточно мал, что запрет конденсатор, а затем и транзистор. И как итог – опустится реле и погаснет светодиод. Если вы захотите запустить реле времени еще раз, для этого необходимо нажать кнопку на приборе, чтобы конденсатор полностью разрядился.

Необходимый промежуток времени, во время которого реле находится в сработавшем состоянии, очень легко установить: для этого следует подобрать емкость конденсатора и сопротивления резисторов. В том случае если реле задержки времени имеет еще несколько контактов, не теряйтесь, а используйте их для других потребителей, которые также можно будет включать и выключать. Только не забудьте замкнуть и вторую пару контактов – прибор можно очень легко испортить. И, самое главное, помните, что напряжение питания устройства, к которому вы решили подсоединить реле времени, должно быть равным рабочему напряжению реле. Напомним, что мы с вами рассматривали принципиальную схему простого реле времени на 12 Вольт. Соответственно, и у устройства напряжение должно быть 12 Вольт.

Теперь вы можете своими руками собрать подобное устройство, если вам оно необходимо.

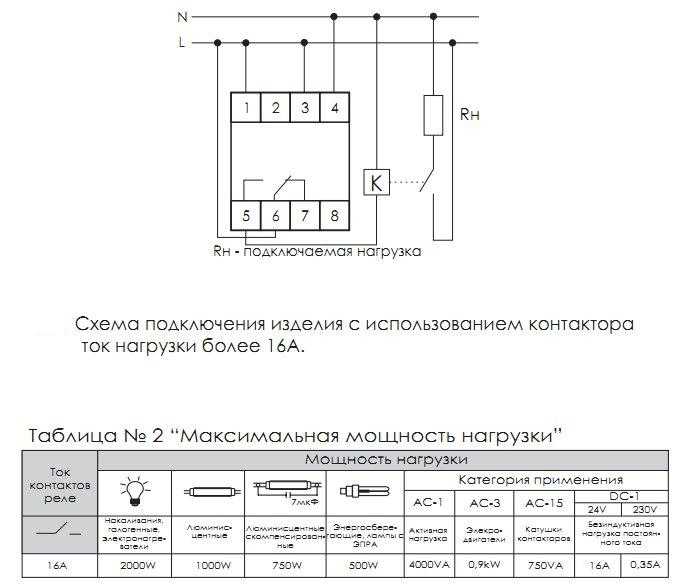

Электронный таймер Feron ТМ41 на DIN рейку


Реле времени THC15A. Обзор и схема подключения.


Как подключить реле времени ST3P









Оцените автора







Как собрать схему реле задержки времени

Реле — это электромеханическое устройство, которое действует как переключатель между двумя клеммами. Операция переключения достигается за счет включения или выключения катушки реле.

[адсенс1]

Эту работу выполняет слабый электрический сигнал от микроконтроллера или другого устройства. Существуют специальные типы реле, в которых коммутационное действие не является немедленным для включения и выключения катушки.

Эти реле обеспечивают «временную задержку» между включением или выключением катушки и движением якоря. Такие реле называются реле времени задержки.

Реле с задержкой времени состоит из обычного электромеханического реле и схемы управления для управления работой реле и синхронизацией.

Основное различие между обычным реле и реле задержки времени заключается в том, что в случае обычного реле контакты замыкаются или размыкаются сразу же, когда катушка находится под напряжением или обесточивается, в то время как в случае реле задержки времени, контакты замыкаются или размыкаются только по истечении заданного интервала времени.

В этом проекте простое реле времени с напряжением 12 В разработано с использованием обычного электромеханического реле и некоторой дополнительной схемы для обеспечения функции синхронизации.

[Читать: Цепь регулируемого таймера]

[adsense2]

Схема

Принципиальная схема

Требуемые компоненты

1

  • 1
  • 1
  • ТИП122 — 1
  • 1N4728A (стабилитрон 3,3 В) — 1
  • потенциометр 100 кОм — 1
  • 1 кОм — 3
  • 330 Ом — 1
  • 1000 мкФ / 25 В — 1
  • 100 мкФ / 25 В — 1
  • 1N4007 — 1
  • Светодиоды — 2
  • Схема реле задержки времени

    Резистор 1 кОм, переменный резистор 100 кОм и еще один резистор 1 кОм соединены последовательно между источником питания и землей.

    Дворник переменного резистора подключен к положительному выводу конденсатора 1000 мкФ. Вывод движка переменного резистора также соединен с катодом стабилитрона.

    Анод стабилитрона подключен к плюсовой клемме конденсатора 100 мкФ. Анод стабилитрона также подключен к базе транзистора TIP122.

    Отрицательные клеммы конденсаторов и клемма эмиттера транзистора соединены с землей.

    Один конец катушки реле подключен к клемме коллектора транзистора, а другой конец катушки подключен к источнику питания.

    Между клеммами катушки установлен диод. С коллектора транзистора подключен светодиод вместе с токоограничивающим резистором.

    Чтобы показать операцию переключения реле, светодиод подключается к нормально разомкнутому контакту реле, а контакт Com подключается к источнику питания.

    Работа реле задержки времени

    Современные электронные устройства используют системы питания на базе импульсных источников питания. Такие энергосистемы уязвимы для скачков напряжения в сети.

    Импульсный входной ток при включении питания или возобновлении питания после сбоя может привести к серьезному повреждению систем SMPS в электронных устройствах.

    Следовательно, безопасно обеспечить временную задержку перед подачей питания на устройство. Это предотвращает катастрофические последствия скачков напряжения или входных импульсных токов.

    Целью этого проекта является демонстрация работы реле задержки времени. Реле времени задержки может обеспечить короткую задержку после включения питания и перед включением устройства.

    Работа очень проста и объясняется ниже.

    Схема основана на RC-цепочке с временной задержкой и переключателе, управляемом стабилитроном. Когда питание схемы включено, конденсатор емкостью 1000 мкФ заряжается через переменный резистор 100 кОм.

    Когда заряд конденсатора емкостью 1000 мкФ достигает 3,3 В, стабилитрон начинает проводить ток.

    Поскольку стабилитрон подключен к базе транзистора, он запускает транзистор, и он включается. Катушка реле подключена к коллектору транзистора.

    Следовательно, катушка реле получает питание при включении транзистора. В результате контакты реле переключаются.

    Конденсатор емкостью 100 мкФ, подключенный к базе транзистора, используется для поддержания стабильного смещения базы транзистора, чтобы не было щелчков реле.

    Задержкой реле можно управлять с помощью переменного резистора и конденсатора 1000 мкФ. При более коротких задержках схема работает нормально, но при более длительных задержках реле на 12 В может быть нестабильным, и могут обнаруживаться колебания якоря.

    Для более длительных задержек рекомендуется использовать реле 6 В с резистором 100 Ом последовательно с катушкой. Это стабилизирует работу якоря даже при более длительных задержках.

    Когда переменный резистор поддерживается на уровне 20 кОм, задержка составляет около 8 секунд.

    ПРИМЕЧАНИЕ

    • Здесь разработана простая схема реле задержки времени. С помощью этой схемы можно задать управляемую пользователем задержку для реле.
    • Реле задержки времени очень полезны для защиты чувствительных электронных устройств от пиков и скачков напряжения.

    Схема реле времени с использованием микросхемы таймера 555

    В этом проекте с таймером 555 я показал, как сделать схему реле времени с помощью микросхемы таймера 555 для автоматического выключения переключателя после заданной задержки.

    Вы также можете настроить время задержки выключения до 20 минут с помощью 1M POT.

    В этой статье я поделился необходимыми компонентами, полной принципиальной схемой, компоновкой печатной платы и всеми другими подробностями для этого простого проекта таймера 555.

    Реле задержки времени Схема цепи

    В этой схеме, если вы хотите использовать питание 5 В постоянного тока, используйте 5-вольтовое реле вместо 12-вольтового реле.

    Время задержки зависит от резистора R2 и конденсатора C1. Для постоянного времени задержки используйте фиксированный резистор в R2, но для регулируемого времени задержки выключения вы можете использовать потенциометр 1 МОм.

    Позже в этой статье я расскажу, как работает эта схема.

    Схема печатной платы для схемы таймера задержки

    Загрузить схему печатной платы

    Пожалуйста, загрузите схему печатной платы, затем распечатайте ее на Страница формата А4.

    Проверьте размер печатной платы во время печати, он должен соответствовать указанному.

    Вы также можете загрузить Gerber-файл печатной платы для этого проекта.

    Скачать PCB Gerber Скачать

    Требуемые компоненты для реле задержки по времени

    • 555 Timer IC
    • BC547 NPN Transistor
    • 1000UF 16V CAPACITOR (C1)
    • 1K 0.2555555 -aittors RISTIRS (C1).
    • Резистор 10 кОм, 0,25 Вт (R1)
    • Подстроечный резистор, 1 МОм (R2)
    • Светодиод 5 мм — 1NO
    • 1N4007 Диод
    • 12V SPDT RELAY
    • Pushbutton
    • Коннекторы и IC Base

    Указание в этом 555 TIMER TIMER

    9003 сделать самодельную печатную плату для схемы светодиодного прожектора. Для изготовления печатной платы я использовал акриловый лист.

    Как сделать печатную плату своими руками из пластикового листа

    Вы также можете заказать печатную плату индивидуального дизайна для этого электронного проекта в компании PCBWay.

    О компании PCBWay и ее услугах

    1. Прототипирование и производство печатных плат
      Компания PCBWay производит не только FR-4 и алюминиевые платы, но и передовые печатные платы, такие как Rogers, HDI, Flexible и Rigid-Flex , с платами очень высокого качества. разумная цена.
      Чтобы получить онлайн-страницу с мгновенными котировками, посетите – pcbway.com/orderonline
      Проверьте файл Gerber перед размещением заказа – OnlineGerberViewer
    2. Сборка печатной платы
      Сборка SMT и THT начинается всего от 30 долларов США с бесплатным трафаретом и бесплатной доставкой по всему миру.
      Компоненты могут быть приобретены и предоставлены нами или самими клиентами
      Ориентировочная стоимость онлайн – pcbway.com/pcb-assembly

    С PCBWay вы также можете получить следующие преимущества

    • Нет минимальных требований

      9003

    • Справедливая цена
    • Бесплатный DFM
    • Своевременная доставка
    • Возврат и возмещение
    • Круглосуточная служба поддержки клиентов

    Для получения более подробной информации посетите Почему PCBway .

    Вы также можете ознакомиться с различными проектами печатных плат в их сообществе открытого исходного кода pcbway.com/project/.

    Этапы заказа печатной платы на сайте PCBWay

    Чтобы заказать печатную плату, сначала посетите PCBWay.com .

    Затем введите следующие данные:

    1. Печатная плата Размер (длина и ширина) в мм и печатная плата Количество
    2. SELECT MASTING COLORLA для PCB
    3. SELECT Страна и Метод доставки
    4. Нажмите на « СОХРАНИТЬСЯ »

    Теперь. », чтобы загрузить Gerber-файл платы.

    Затем нажмите « Отправить заказ сейчас », чтобы разместить заказ.

    После этого они просмотрят файл Gerber и соответственно подтвердят заказ.

    Я пользовался их услугами для своих различных проектов в области электроники, я всегда получал печатные платы вовремя, и качество очень хорошее в этом ценовом диапазоне.

    555 Распиновка микросхемы таймера

    Как работает схема?

    • Если пусковой контакт (вывод 2 микросхемы 555) обнаруживает любое напряжение, меньшее 1/3 напряжения питания, он включает выход.
    • Если контакт Threshold (контакт 6 микросхемы 555) обнаруживает любое напряжение, превышающее 2/3 напряжения питания, он отключает выход.
    • Всякий раз, когда выход микросхемы 555 находится в состоянии OFF, контакт разрядки (вывод 7 микросхемы 555) действует как земля, т. е. он внутренне подключен к 0 В.

    Имея в виду 3 вышеуказанных пункта, давайте попробуем понять, как работает эта схема.

    Первоначально, когда эта схема включена, выход будет в состоянии OFF. Всякий раз, когда выход выключен, контакт разрядки (контакт 7) будет внутренне подключен к 0 В. Таким образом, конденсатор полностью разряжается и не сможет заряжаться через последовательный резистор, соединяющий его с положительным входным напряжением.

    При нажатии кнопки мгновенного действия активируется таймер задержки выключения, и происходит следующая последовательность:

    1. 0 В подается на пусковой контакт (контакт 2) с помощью кнопки.
    2. Поскольку это приложенное напряжение (0 В) на контакте 2 составляет менее 1/3 входного напряжения, выход (контакт 3) включается
    3. Параллельно этому разрядный контакт (контакт 7) отключается внутри с 0В.
    4. Итак, теперь конденсатор начинает заряжаться через резистор/потенциометр (R2), который подключает его к положительному входному напряжению (VCC).
    5. Поскольку пороговый вывод (вывод 6) подключен к положительному выводу конденсатора (C1), он активно контролирует напряжение на нем.
    6. Как только конденсатор заряжается до 2/3 входного напряжения, пороговый контакт (контакт-6) отключает выход (контакт-3). (Этот период времени, в течение которого конденсатор заряжается от 0 В до 2/3 входного напряжения, является временем задержки)
    7. Как только выход отключается, разгрузочный контакт (контакт 7) внутренне снова подключается к 0 В, а конденсатор (C1) полностью разряжен.

    Описанные выше шаги повторяются при каждом нажатии кнопки мгновенного действия.

    Расчет времени задержки

    Согласно нашей схеме таймера задержки длительность времени равна времени, необходимому для зарядки конденсатора от 0 В до 2/3 входного напряжения, и теоретически это значение равно:

    T (в секундах) = 1,1 * R (в омах) * C (в фарадах)

    [в схеме R равно R2, а C равно C1]

    На практике время задержки будет больше расчетного значения из-за утечки конденсатора (C1).
