Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Как вам статья?

ПР.11.МДК.02

Практическая
работа №8

Тема:
«Принципиальная электрическая схема
АУ с двумя откачивающими насосами»

Цель
работы: Изучить принципиальную
электрическую схему АУ с двумя
откачивающими насосами.

Ход
работы:

1. Схема

2.
Основное электрооборудование

Назначение.
Для пуска, управление защиты информации
откачиваем пьющими насосами без дежурного
персонала.

 Основные
элементы схемы.

Д1,Д2
— приводные двигатели основного и
резервного центробежного насосов.

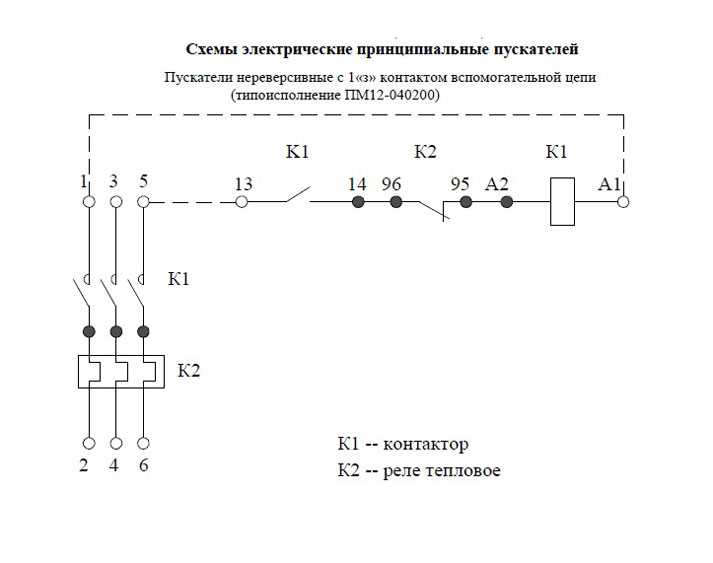

КМ1,
КМ2 — контакторы магнитных пускателей
двигателей

РКН
— реле контроля напряжения, для включения
предупредительного сигнала при
исчезновении напряжения в цепях
управления.

РА
— реле аварийное, для включения аварийного
сигнала о ненормальная работе насосов
( переполнение резервуара).

РУ1,
РУ2 — реле уровня, для управления пуском
и остановкой насосов в автоматическом
режиме.

 Органы
управления.

ПУ1,ПУ2
— переключатели управления, для выбора
режима управления насосов («Р» — ручное,
«А» — автоматическое).

ПО
— переключатель откачки для выбора
«основного» насоса (пускается первым),
тогда другой будет «резервным».

ДУ
— датчик уровня, электродный, для
коммутации цепей управления при подъеме
уровня жидкости.

 Примечание
—  Такие датчики применяют для контроля
уровня электропроводных жидкостей.

Режимы
управления.

ПУ1
– «А», ПУ2- «А» — «автоматическое
управление», основной режим,

ПУ1
– «Р», ПУ2 – «Р» — «ручное управление»,
резервная режим, с местного поста.

3.
Работа ПЭС

Работа
схемы.

Исходное
состояние.

Поданы
все виды питания (включены ВА1…ВА3),
ПО – «I»,
ПУ1 – «А», ПУ2 – «А», засвечена ЛЗ
«Питание».

Резервуар
осушен то нормального уровня (Э1 –
замкнут). Система осушения приготовлена.

Насосная
установка «ждущем режиме».

Автоматическое
управление.

При
поступлении жидкости в резервуаре
уровень будет повышаться, загнется
контакт Э2, при этом готовится цепь РУ2
и собираешься цепь РУ1
(Э2).

РУ1
↑
— собираешься цепь КМ1
(РУ1:1),


— становится на самопитание (РУ1:2),

КМ1↑
— подключается к сети Д1 (КМ1:1…3) и
пускается,

— становится на самопитание (КМ1:4).

В
работе
насос, уровень в резервуаре  снижается,
при полном осушение резервуара насос
остановится (разомкнется Э2 и Э1).

«Основной»
насос справляется.

Если
«основной» насос не вставляется, то
уровень продолжает повышаться, сомкнется
контакт ЭЗ, при этом собираешься цепь
РУ2
(ЭЗ).

РУ2↑
— собираешься цепь КМ2
(РУ2:1),

— становится на самопитание (РУ2:2).

КМ2↑
— подключается к сети Д2 (КМ2:1…3) и
пускается,

— становится на самопитание (КМ2:4).

В работе
оба насоса, уровень резервуаре снижается,
при полном осушение резервуара
останавливается оба насоса (разомкнется
ЭЗ, Э2, Э1).

«Основной»
и «резервный» насос и при одновременной
работе справляются.

 Примечание
—  Это возможно при большом поступление
жидкости в резервуарах и исправной
системе.

Если
оба насоса не вставляются, то уровень
продолжает повышаться, заменить замкнется
контакт Э4, при этом собирается цепь РА
(Э4).

РА↑
— собирается
цепь ЛК1 (РА) и засвечивается табло
«Переполнение» на пульте диспетчера
.

Примечание
—  Такой вариант возможен при чрезмерном
поступление жидкости в резервуарах или
«срыве» ЦН. Обслуживающий персонал
принимает меры по аварийному сигналу.

Ручное
управление.

«Пуск»
насосов от кнопок Кн.П1 и Кн.П2 при
положение ПУ1 – «Р» и ПУ2 – «Р».

Элементы
срабатывают по цепям «ручное управление»,
цепи автоматическое управление отключены
(ВА3↓).

Контроль
уровня по стеклянному уровнемеру на
резервуаре  визуально, на местном
посту.

Остановка
насосов от кнопок Кн.С1 и Кн.С2.

Защита,
блокировки, сигнализация.

—
Силовая цепь и цепи управленияД1 и Д2,
вот токов КЗ и перегрузки (ВА1 и ВА2 с
комбинированными расцепителями).

 Примечание
— Общая защита от силовой цепи и цепи
управления применяется для ЭД мощности
до 10кВт, при большой мощности цепи
пускателя имеют отдельную защиту.

—
Цепи автоматического управления и
контроля, от токов КЗ (ВАЗ с максимальным
расцепителем).

—
Возможен
Выбор только одного( из двух) режима
работы (ПУ1,ПУ2).

—
Пуск насосов возможен только в определенной
последовательности(ПО) при АУ, остановка
одновременно.

—
Предупредительный сигнал о наличии
питания в цепях АУ (лампа зеленая ЛЗ
«питание»).

—
Аварийный сигнал на пульте диспетчера
об отсутствии питания цепях АУ (лампа
красная ЛК2 «нет питания»).

—
Аварийный сигнал на пульте диспетчера
о переполнении резервуара (лампа красная
ЛК1 «переполнение»).

Символы технологической схемы | Символы механического рисования | Электрические символы — вращающееся оборудование

Решение для химической и технологической инженерии из области промышленной инженерии ConceptDraw Solution Park — это уникальный инструмент, который содержит множество предварительно разработанных символов схем технологических процессов для легкого создания различных схем химических и технологических схем в ConceptDraw PRO.

Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования, дополненное решением для машиностроения из инженерной области ConceptDraw Solution Park, предоставляет набор инструментов для рисования и предварительно разработанные механические чертежные символы для быстрого и простого проектирования различных машиностроительных диаграмм, чертежей и схем.

Электрические вращающиеся машины, такие как двигатели и генераторы, являются жизненно важными активами любой электростанции или крупной промышленной компании.

Электродвигатель — это электрическая машина, преобразующая электрическую энергию в механическую. Обратное этому преобразование механической энергии в электрическую и осуществляется электрическим генератором.

В нормальном автомобильном режиме большинство электродвигателей работают за счет взаимодействия между магнитным полем электродвигателя и токами обмотки для создания силы внутри двигателя. В некоторых приложениях, например, в транспортной отрасли с тяговыми двигателями, электродвигатели могут работать как в двигательном, так и в генераторном или тормозном режимах, чтобы также производить электрическую энергию из механической энергии.

26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Наука и техника стремительно развиваются в современном мире. Электронные устройства, компьютеры и различное программное обеспечение сейчас очень популярны. Программное обеспечение для технического черчения уже сегодня является необходимостью. ConceptDraw PRO — это новое программное обеспечение для делового и технического черчения. Он предлагает мощные инструменты для всех видов технического рисования с предварительно нарисованными формами, бесплатные образцы бизнес-чертежей и блок-схем, поддержка многих графических форматов позволяет пользователям визуально разрабатывать свои технические чертежи, диаграммы, схемы и диаграммы в любой комбинации рисунков, диаграмм и блок-схемы.

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.

Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.

ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение.
9Программное обеспечение 0007 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Уточняющий символ — это графика или текст, добавляемые к основному контуру логического символа устройства для описания физических или логических характеристик устройства.

26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Это решение расширяет программное обеспечение для черчения ConceptDraw PRO v.9 (или более поздней версии) образцами символов для механических чертежей, шаблонами и библиотеками элементов дизайна, что помогает при составлении чертежей машиностроения или деталей, сборки, пневматики,

Индуктор, также называемый катушкой или реактором, представляет собой пассивный электрический компонент с двумя выводами, который сопротивляется изменениям электрического тока, проходящего через него. Он состоит из проводника, такого как проволока, обычно намотанной в катушку. Энергия сохраняется в магнитном поле в катушке до тех пор, пока течет ток. Когда ток, протекающий через индуктор, изменяется, изменяющееся во времени магнитное поле индуцирует напряжение в проводнике в соответствии с законом электромагнитной индукции Фарадея.

26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

ConceptDraw PRO, дополненный математическим решением из области науки и образования, представляет собой мощное программное обеспечение для построения диаграмм и векторной графики, которое предлагает все необходимые инструменты для проектирования математических диаграмм.
9Решение 0007 Mathematics предоставляет 3 библиотеки с готовыми векторными математическими символами и цифрами:

Библиотека твердотельной геометрии, Библиотека плоской геометрии и Библиотека тригонометрических функций.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко создадим план электроснабжения дома в ConceptDraw PRO.

Цепи электроскважинных насосов

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Цепь колодезного насоса 240 В
Электрика Вопрос: Могу ли я запитать свой сарай напряжением 120 вольт от колодезной цепи 240 вольт?
У меня есть действующая электрическая сеть на 240 вольт для скважинного насоса.

• У меня есть электрическая сеть на 240 вольт для скважинного насоса.
• Строю сарай рядом с колодцем.
• Могу ли я подключиться к одному горячему проводу и нейтрали, чтобы подать питание 120 вольт на сарай от распределительной коробки насоса?

Спасибо.

Этот вопрос по электропроводке поступил от Аллена, домовладельца из Уэйнсборо, штат Пенсильвания.

Дополнительные комментарии: Отличный сайт, особенно с возможностью задать вопрос и получить ответ.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Аллен.

Применение: Установка контура скважинного насоса на 240 В и питание сарая.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливать лицензированным электриком или подрядчиком по электротехнике.
Необходимые инструменты: Ручной инструмент для электриков, тестер напряжения, землеройное оборудование или лопаты.
Приблизительное время: Зависит от личного опыта и умения работать с инструментами, а также от состояния грунта, на котором будет проложена электропроводка.
Меры предосторожности: Определите цепь насоса или источник питания, выключите его и пометьте примечанием, прежде чем приступить к работе с проводкой и соединениями. Работа в электрическом щите опасна из-за опасности вспышки дуги и возможности поражения электрическим током.
Примечание. Монтаж проводки контура насоса должен выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Ограничения специальной схемы скважинных насосов на 240 В

• Требования к контуру скважинного насоса
  • Цепь 240-вольтового насоса вашего скважинного насоса не имеет нейтрали, поэтому вы не можете получить 120-вольтовое напряжение, не сделав при этом небезопасных действий.
• Выделенный контур для скважинных насосов
  • Контур скважинного насоса представляет собой специальный контур, предназначенный только для нагрузки скважинного насоса.
• Питание 120 В для освещения насосной станции и нагревательного кабеля
  • Сарай Лучше всего установить новый контур в вашем сарае, а контур скважинного насоса оставить как есть.
  • Это обычное упущение при подключении питания к колодцу или насосной станции.
• Электрическая панель насосной станции
  • Я рекомендую установить вспомогательную панель, особенно если есть сарай или насосная, которые обеспечат возможность подключения дополнительных цепей на 120 вольт для освещения и выхода для замораживающей ленты или других нагревательных устройств, чтобы предотвратить замерзание водопроводных труб.
  • В большинстве случаев, таких как ваш, вы ограничены контуром насоса, и это все. Как описано, для некоторых применений это вполне годится, но есть альтернативный способ подачи скважинного насоса и подачи электроэнергии в сарай или насосную, как описано далее.
• Установка трехпроводной цепи 240 В для панели скважинных насосов

  • Возможно, было бы лучше установить кабелепровод большего размера и подключить 3-проводную цепь большего размера на 240 В и заземление для питания вспомогательной панели.
  • Затем предусмотреть цепь 240 для скважинного насоса от щита, и как минимум одну цепь 120 вольт для освещения и коммуникационную розетку GFI.
  • Всегда лучше планировать свои электрические цепи и учитывать все потенциальные устройства, которые могут быть использованы или добавлены, чтобы цепь могла быть правильно рассчитана и сконфигурирована.

Подробнее о проводке скважинного насоса

Коды электроснабжения дома

Электрический провод для дома

• 0 Электрический провод0 для дома
• Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Для получения дополнительной информации о схеме подключения на 220 В
Схема подключения на 220 В

Электропроводка Электрическая розетка 220 В

• Домашняя электропроводка включает
• Розетки 110 вольт.
• Розетки 220 вольт.
• емкостей, которые есть в каждом доме.
• Посмотрите, как подключаются электрические розетки в доме.

Вам также может быть полезно:

Будьте осторожны и берегите себя – никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
