схема мансардной двухскатной крыши

Содержание статьи

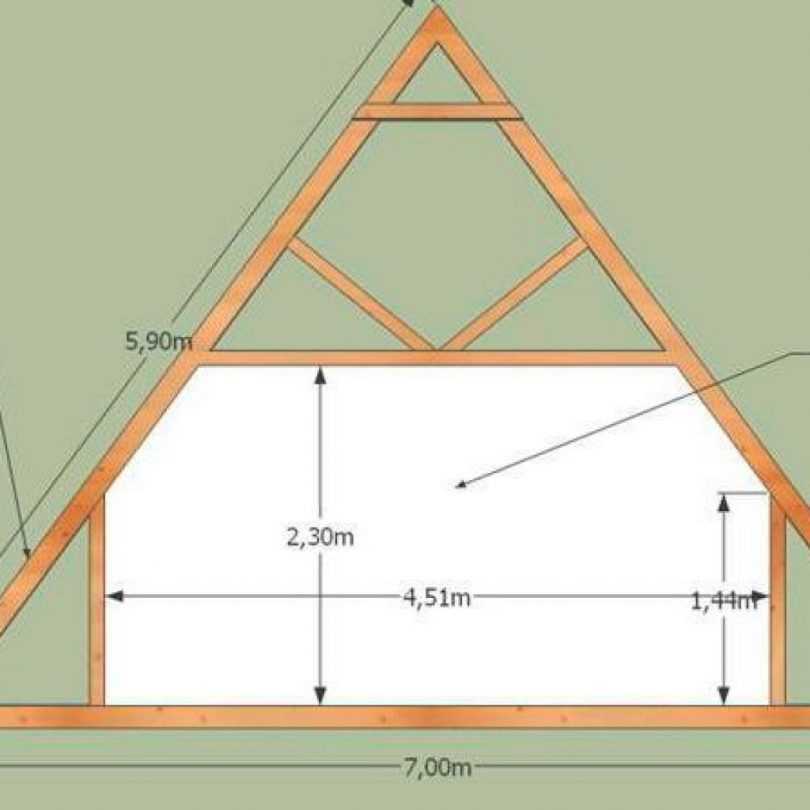

Стропильная система мансардной крыши — чертежи

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

Стропильная система мансардной крыши — чертежи

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

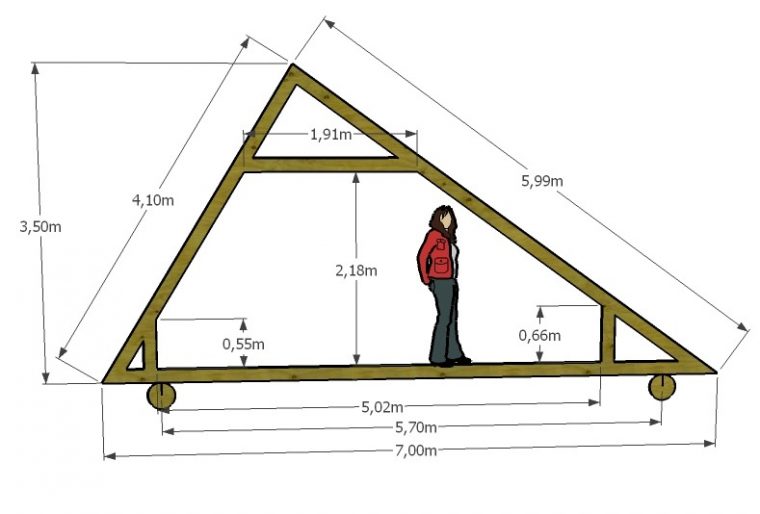

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

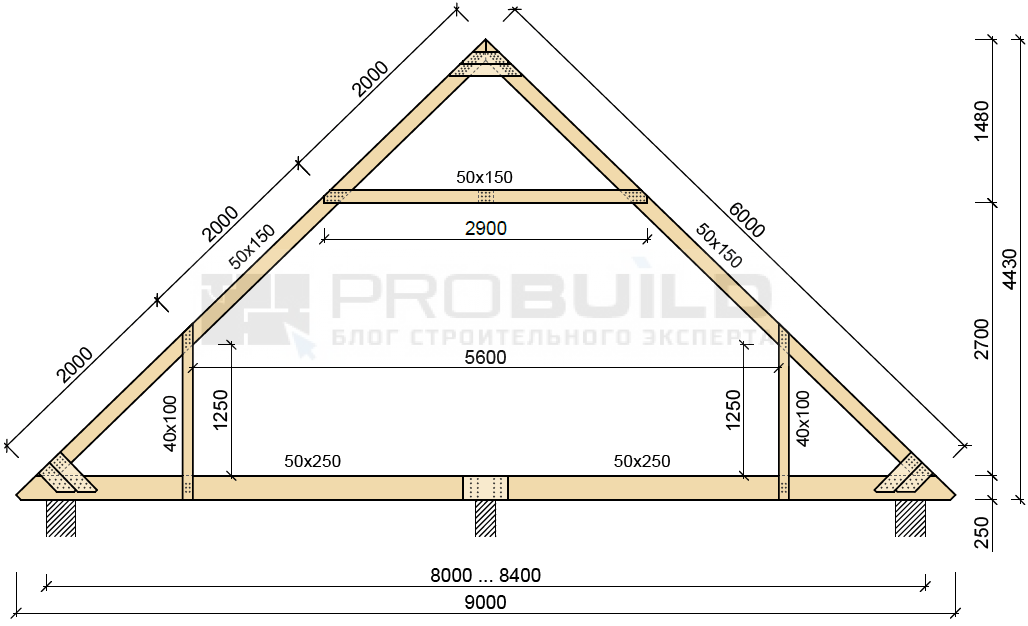

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

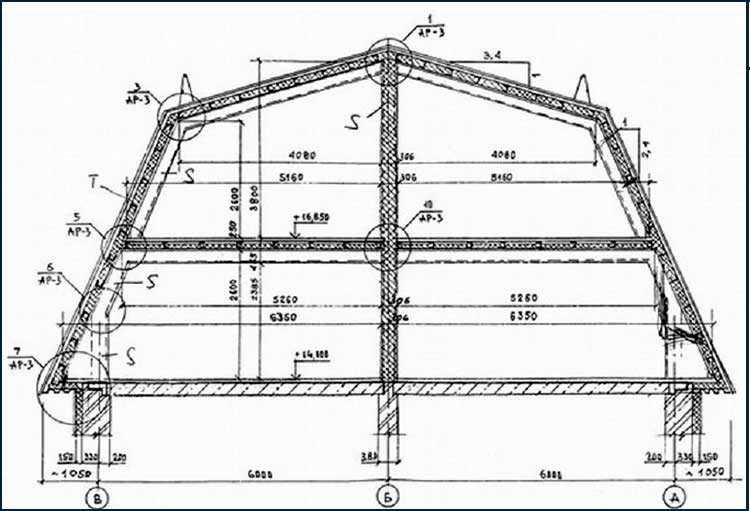

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

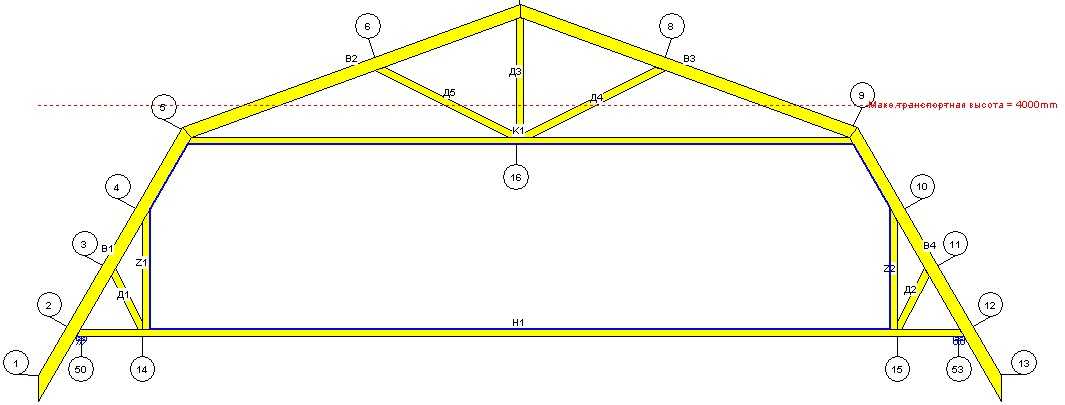

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

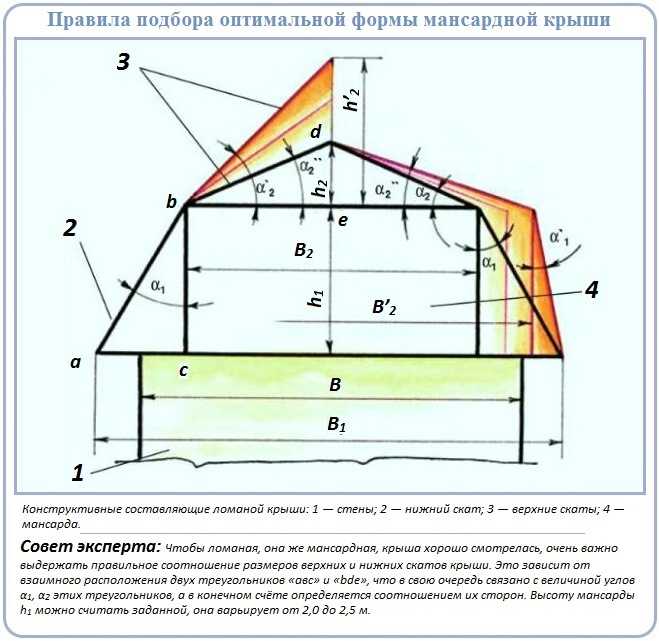

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

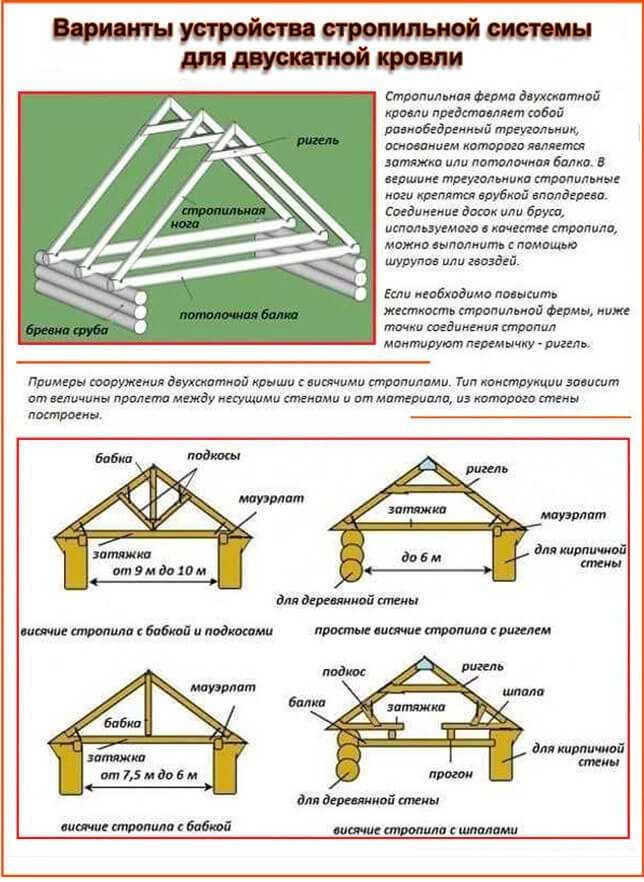

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

Планировку дома;
Габаритные размеры;
Толщину стен;
Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

длину

расстояние

оптимальный шаг

1 м

. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

450 градусов

900

Затяжка-ригель

крепится саморезами на высоте предполагаемого потолка мансарды;

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
К нижнему краю стропил крепят карниз;
Через 30 см от карниза устанавливают следующую линию обрешетки;
Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
Соединяют деревянные ламели обрешетки на пересечении со стропилами;
Дополнительный ряд устанавливают на 10 см ниже конька кровли;
На торцевых стропилах закрепляют ветровые наличники;
Сравнивают диагонали скатов крыши.

После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

Кровельные материалы и их крепление

Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

В завершение кровельных работ крепят коньковые элементы и торцовые планки.

Изнутри крышу утепляют и прокладывают пароизоляционный слой.

Тепло- и пароизоляция двускатной крыши мансардного помещения

Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

Оборудование стропильной системы мансардной крыши: чертежи

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши

Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши https://www.youtube.com/watch?v=bATB9PZEA1o

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
Прогоны. Предназначены для соединения стропил.
Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
Конек. Место верхнего крепления скатов мансардной кровли.
Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

расчет угла, под которым будет установлена кровля;
определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
вычисление размеров обрешетки;
расчет площадей скатов;
определение массы материалов, необходимых для кровли;
вычисление нагрузки и массы утеплителя;
установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

для керамочерепицы, шифера, ондулина – 80 см;
для металлочерепицы – 60 см;
для профнастила – 90 см.

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

фронтон – торцевая часть скатов кровли;
мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
лежень – горизонтальный брус, на который монтируются стойки;
прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

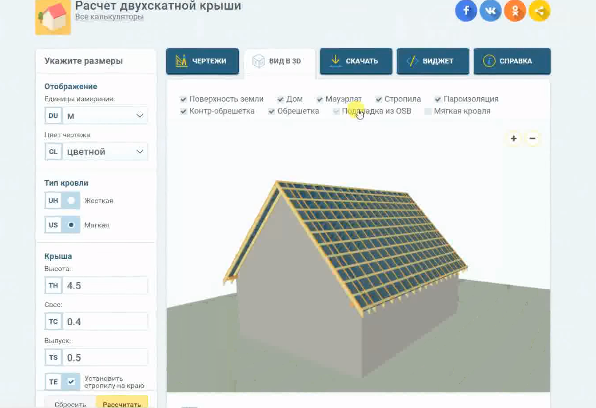

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

изделия должны быть легкими, но прочными;
все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

План двускатной крыши 12×20 | HowToSpecialist

Этот пошаговый проект деревообработки составляет около бесплатных планов садового сарая 12 × 20 . Это ЧАСТЬ 2 проекта большого сарая, где я покажу вам, как построить двускатную крышу. Вырежьте все компоненты, а затем закрепите их на верхней части сарая для получения профессионального результата. Ознакомьтесь с остальными проектами для получения подробных инструкций о том, как сделать каркас и двери для сарая. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои планы премиум-класса можно в магазине.

Изготовлено по этому плану

12 × 20 Планы на крыше Gable

Здание A 12 × 20 сарай

Материалы

H -4 кусочки T1-11 сайдинг-31 3/4 ″ x48 ″, 2 штуки-45 1 /2″x48″ длина САЙДИНГ
I – 2 шт. пиломатериала 2×4 – длина 98 дюймов, 1 шт. – длина 144 ″ 11x ФЕРМЫ
I – 4 шт. бруса 2×4 – длина 25 1/4″, 2 шт. – длина 38″ ОПОРЫ
Дж — 4 шт. фанеры 3/4″ — длина 34″x96″, 8 шт. — длина 48″x96″ КРЫША
K — 350 кв. футов толя, 350 кв. футов битумной черепицы КРОВЛЯ
L – 4 куска бруса 2×4 – длина 98″, 14 кусков – длина 6 1/2″ 2xOVERHNAG
M – 4 шт. пиломатериала 1×6 – длина 100″, 2 шт. – длина 260″ ОБИВКИ

30 пиломатериалов 2×4 – 10 футов
12 пиломатериалов 2×4 – 12 футов
8 пиломатериалов 1×6 – 12 футов
12 кусков фанеры 3/4″ — 4’x8’
2 куска фанеры 1/2″ – 4’x8’
3 шт. сайдинга T1-11 – 4’x8′
350 кв. футов толя, 350 кв. футов битумной черепицы
стропильные стяжки
1 винт 5/8″, 2 винта 1/2″, 3 винта 1/2″
наполнитель для дерева, клей для дерева, морилка/краска

Инструменты

Защитные перчатки, очки
Торцовочная пила, электролобзик
Меловая линия, рулетка, спиртовой уровень, столярный карандаш
Буровое оборудование и буровые долота

Время

Один день

Убедитесь, что вы следите за мной на YOUTUBE и Facebook , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете Поддержать меня без дополнительных затрат.

Строительство двускатной крыши для сарая 12×20

Изготовление стропил

Первым этапом проекта является изготовление стропил для сарая 12×20. С помощью торцовочной пилы сделайте надрезы на обоих концах планок.

Сборка фермы

Положите стропила на ровную поверхность и не оставляйте между ними зазоров. Обрежьте нижние стропила для ферм, используя инструкции, описанные на схеме.

Косынки

Для косынок используйте фанеру толщиной 1/2″. Прикрепите косынки к стыкам. Просверлите направляющие отверстия и вставьте винты 1 5/8″, чтобы плотно зафиксировать косынки на месте. Добавьте клей в стыки.

Установка ферм

Установка ферм в верхней части навеса 12×20. Поместите фермы через каждые 24 дюйма по центру и используйте спиртовой уровень, чтобы отвесить их. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте.

Концевые опоры фронтона

Установите опоры 2×4 на торцы фронтона, чтобы можно было установить панели. Просверлите карманные отверстия на обоих концах опор и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Установка торцевых панелей фронтона

Используйте сайдинг T1-11 для торцов фронтона. Отрежьте панели нужных размеров и форм, а затем зафиксируйте их гвоздями 6-8d.

Строительство навесов

Соберите навесы для сарая из бруса 2×4. Просверлите направляющие отверстия в стропилах и вставьте шурупы 2 1/2″ в блоки.

Установка выступов

Прикрепите выступы к передней и задней части сарая. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″ в концы фронтона.

Монтаж кровельных листов

Следующим этапом проекта является прикрепление 3/4-дюймовых фанерных листов к верхней части крыши. Выровняйте края заподлицо, а затем закрепите их на стропилах через каждые 8 дюймов с помощью шурупов 1 5/8 дюйма. Убедитесь, что вы не оставляете зазоров между листами для результата гнезда. Вы можете использовать и другие схемы укладки листов.

Изготовление обшивки крыши

Используйте доски 1×6 для обшивки крыши. Обрежьте оба конца планок под углом 60 градусов.

Установка накладок на крышу

Установите накладки спереди и по бокам крыши. Используйте гвозди, чтобы плотно зафиксировать планки на месте.

Монтаж кровли

Следующим этапом работы по деревообработке является покрытие крыши войлоком. Как вы можете видеть на изображении, вам нужно убедиться, что полосы толя перекрываются не менее чем на 2 дюйма. Кроме того, вы должны зафиксировать толь на фанерных листах скобами.

Далее вам нужно установить черепицу на крышу большого сарая. Начните с нижней части крыши, установив первый ряд, как показано на рисунке. Используйте кровельные гвозди, чтобы прикрепить черепицу к кровельным листам.

Начните первый курс с полной таблетки, второй с 2 1/2 таблетки, третий с 2 таблетки, четвертый с 1 1/2 таблетки, пятый с 1 таблетки, шестой с половинной таблетки и седьмой с 3 таб. Закрепите черепицу кровельными прихватками.

Планы сарая 12×20

Если вы хотите построить каркас для этого сарая с фронтоном, вам следует ознакомиться с ЧАСТЬЮ 1 проекта. Проверьте ЧАСТЬ 3 проекта, чтобы узнать, как построить двойные двери. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Умный совет: Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото СЮДА . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .

Спасибо, что прочитали наш проект о бесплатных планах садового сарая 12 × 20 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.

<< Предыдущая | Следующий >>

Двускатная крыша | Остроконечная крыша | 5 типов двускатных крыш | Фронтон крыши

Post Contents

Что такое двускатная крыша

Двускатная крыша обычно имеет две стороны с уклоном , начинающимся от конька к концам крыши . Две наклонные стороны , которые встречаются, образуют торцевые стены , которые имеют треугольное расширение , называемое фронтоном.

Он может также обозначаться как А-образный участок стены, который встречается между двумя пересекающимися наклонными сторонами.

Дом с фронтонами на крыше

важно отметить, что эти стороны могут быть разных размеров es в зависимости от собственности и больше больше структуры и глубины.

История двускатной кровли

Двускатные крыши восходят к ранним древнегреческим временам, когда они использовались в храмах. Он обогнал остроконечные крыши и с тех пор считается архитектурным продуктом в Северной Европе и Америке.

Здание , которое выходит на улицу с его gabl e, называется зданием с фасадным фронтоном. С другой стороны, здание с боковым фронтоном имеет конек, параллельный улице, и обращен к ней cullis или желоб.

В период средневековой готики фасадные здания считались нормой на немецких городских улицах.

В период эпохи Возрождения , между 14-м и 17-м веками здания с боковыми остроконечными крышами стали популярными и были под влиянием итальянской архитектуры . Между началом 19 века и 1920 , фронт- остроконечных дома стали популярными в Америке.

Конструкция двускатной крыши

Двускатная крыша состоит из двух секций наклонных на противоположных сторонах конька . Это , расположенные таким образом, что самые высокие , горизонтальные ребра соединяются вместе, образуя верхнюю точку или конек крыши.

В дизайн двускатной крыши, шаг и высота желобов могут варьироваться в зависимости от размера свойства .

Коньковая доска проходит вдоль самой высокой точки или пика крыши и параллельно внешним стенам .

Коньковая доска имеет верх из простых стропил прибитых к ней, эти стропила наклонены в направлении вниз , где они прибиты к потолочным балкам и наружным стенам.

Читать Подробнее: Методы влажного защищенного дома строительство

Части Gable Roof

. Следующие приведены некоторые часты крыши Gable,

Компоненты крыши

, в то время как концепция . двускатная крыша может показаться простой , на самом деле она состоит из нескольких разных частей. Представьте, что срывает эту крышу с дома — какой она формы? это по сути длинная, треугольная призма, верно? Эта конструкция крыши состоит из трех жизненно важных компонентов .

две стороны крыши имеют наклон под углом. В архитектуре мы говорим, что крыша скатная . Эти наклонные стороны встречаются с вдоль центрального гребня, который проходит параллельно до длины дома .

Что осталось? Как насчет этой вертикали, треугольный участок стены открытый между скатными сторонами на каждом конце?

Это сами фронтоны , части стены , которые простираются от низа карниза до пика конька . Фронтоны — это то, что дало этому стиль крыши его название.

Типы двускатных крыш

Типы двускатных крыш,

Box Gable Roof
Front Gables
Cross Gable Roofs
Gable Roof With Shed Roof Addition
Dutch Gable Roofs

1. Box Gable Roof

Boxed Двускатная крыша

Коробчатые двускатные крыши имеют треугольные расширения на каждом конце дома , с секцией крыши , заключенной в коробку на конце .

Эта конструкция чрезвычайно похожа на стандартную двускатную , но отличается от треугольной секцией конструкции больше .

2. Фронтон передней крыши

Фронтон передней крыши

Фронтон передней крыши крыши просто размещаются в передней части дома , с передней дверью g обычно размещаются под дверью . Это общая функция среди Колониальный – стиль домов, но становится все более популярным как дизайн .

3. Крестная крыша Gable

Cross Gable Roof

A Cross-Gable Rood состоит из двух или больше Gable Roof Lines, которые пересекают под углом , чаще всего с Two Ridges. расположены перпендикулярно одному другому.

Дома с дизайном часто будет иметь более сложную планировку из-за изменения формы двускатной крыши, которая будет иметь конструкцию дома .

Например, дома с пристройкой с двускатной крышей могут иметь отдельные крылья , большее крыльцо или пристроенный гараж .

4. Двускатная крыша с односкатной кровлей Дополнение

Двускатная крыша с передним надставом

Типовое изменение для пристройки к существующей кровельной системе к добавить односкатную крышу к двускатной крыше коньку. Этот гибридный дизайн является популярным решением для собственности владельцев, желающих расширить , так как он дает возможность увеличить высоту и пространство без необходимости полностью изменить структуру и 900 крыша .

5. Голландские двускатные крыши

Голландские двускатные крыши

Голландские двускатные крыши представляют собой гибрид двускатной и шатровой крыш. В типах крыши обычно фронтон размещен на шатровой крыше, обеспечивая больше пространства на чердаке.

Это популярный дизайн со многими владельцами недвижимости , добавляющий эстетическую привлекательность дому, а также , обеспечивающий практическую функцию , добавил пробел.

Подробнее: Полая стена – конструкция, преимущества и недостатки

Как долго прослужит крыша?

Срок службы крыши зависит от того, насколько хорошо она была установлена  и от материалов, которые были использованы . В среднем правильно установленная крыша может прослужить 40 лет и даже дольше при условии наличия адекватной поддерживающей структуры .

Преимущества и недостатки на крыше. Угловой уклон означает, что вода и снег легко соскальзывают с крыши .

Этот аспект крыши сводит к минимуму риск протечек, что, в свою очередь, обеспечивает сохранение повреждений – без повреждений – и прослужит дольше.

2. Простота сборки

Крыши просты и легки в строительстве. Эти крыши требуют очень простых методов строительства , поскольку сравнивают с другими альтернативами крыш.

3. Дополнительное место

Наклонная или треугольная конструкция кровельной системы обеспечивает больше места для домовладельца . Домовладельцы могут воспользоваться дополнительным чердачным помещением , а также лучшей вентиляцией в доме .

4. Доступный вариант

Кровельная система — это экономичный вариант кровли для тех, у кого есть финансовые ограничения. Так как остроконечная крыша намного проще построить, чем другие сложные кровельные альтернативы, общие затраты на строительство и установка крыш ниже.

5. Материалы

Можно использовать разнообразие материалов, когда идет к конструкции крыш. В зависимости от требований , металлические листы, глиняная черепица и бетонная плитка могут быть использованы для строительства крыш и дополняют дома.

Читать Подробнее: 10 типов подпорной стены с полной информацией

Gable Roof Coss

1. склонны к повреждению ветра

Крыпы гвозди. вариант, когда дело доходит до урагана регионов . Конструкция крыши более подвержена ветровым повреждениям, так как имеет более крутой уклон по сравнению с по сравнению с другими типами крыш .

Верхняя часть крыши может легко создать ловушку, привлекающую ветер. Сильный ветер может оказывать сильное давление на фронтон и может привести к отслаиванию крыши от до .

2. Правильная установка

В то время как двускатные крыши достаточно просты для установки , они должны быть установлены профессионалом . Хорошая остроконечная крыша может прослужить долго, если она была установлена  с использованием правильных материалов и надлежащим образом поддерживалась каркасом. Если каркас не был установлен должным образом , крыша может обрушиться .

Стоимость строительства двускатной кровли

Как правило, стоимость строительства составляет около от 8 до 16 долларов за квадратный фут. Для крыши площадью 1000 квадратных футов стоит , а составит в среднем от 8000 до 16 000 долларов. Дополнительные фронтоны и мансардные окна могут увеличить стоимость .

Часто задаваемые вопросы:

Что такое вальмовая крыша

Вальмовая крыша представляет собой крышу со скатами со всех сторон конструкции без вертикальных концов.
