Двухкамерный септик из бетонных колец: инструктаж по сооружению

Вопросы утилизации стоков на загородных участках касаются как дачников, так и владельцев частных домов. Большинство дачных массивов и немало небольших населенных пунктов в стране не обеспечены возможностью подключения к централизованным сетям. С таким положением трудно смириться, не правда ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, для сооружения которого потребуется минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь сооружение обязано безотказно работать.

Мы предлагаем ознакомиться с достоверной информацией о строительстве бетонных септиков, об основах проектирования автономного очистного сооружения и об его организации. В дополнение к ценной информации мы подобрали фото, схемы и видео-руководства.

Содержание статьи:

  • Устройство двухкамерной конструкции
  • Применение бетонных колец: за и против
  • Расчет объема резервуаров
  • Выбор места для очистного сооружения
  • Технология монтажа септика
    • Покупка материалов и комплектующих
    • Проведение земляных работ
    • Заливка основания и возведение стен
    • Мероприятия по обеспечению гидроизоляции
  • Особенности создания фильтрационного отсека
  • Выводы и полезное видео по теме

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Галерея изображений

Фото из

Устройство независимой канализации с входящими в схему собственными очистными сооружениями избавит владельцев загородного дома от массы проблем

Сооруженный из бетонных колец септик-отстойник позволит утилизировать преобладающий объем стоков в грунт, что в десятки раз сократит число вызовов ассенизаторов

Поступающие в септик стоки сбраживаются и окисляются, в результате отстаивания от воды отделяются твердые нерастворимые фракции и оседают на дно

В работе септиков-отстойников не задействовано оборудование, нуждающееся в электропитании, обслуживание системы занимает минимум времени, сил, средств

Построенный из бетонных колец септик — отстойник является самым дешевым вариантом организации очистных сооружений для автономной канализации. Собрать его можно собственноручно

Для обустройства горловин бетонных канализационных колодцев выпускают кольца перекрытий с отверстием для установки прочно закрывающихся люков

Двухкамерные септики, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходующих до 250 л в сутки. Заполняться септик может на 2/3 общего объема, что в среднем составляет 5 — 8 м³/сут

Для удаления нерастворимого осадка из септика ассенизаторов вызывают дважды в год. Откаченный ил используют в компостных кучах

Очистные сооружения автономной канализации

Устройство двухкамерного септика-отстойника

Строительство септической системы с двумя отсеками

Энергонезависимая очистная система на даче

Установка бетонных колец в котлован

Обустройство горловин очистных сооружений

Стандартный объем двухкамерных септиков

Процесс откачки нерастворимого осадка

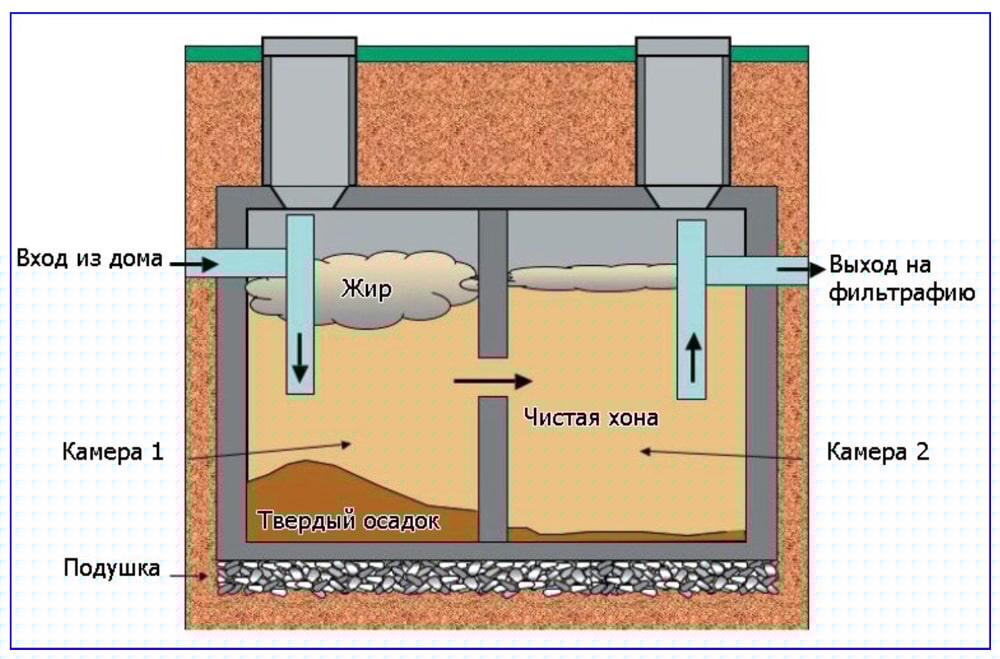

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

  • Первая камера. Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки отстаиваются, в результате чего твердые фракции опускаются на дно, а осветленные отходы через переливную трубу перетекают во второй отсек. Накапливающийся на дне ил необходимо периодически откачивать.
  • Вторая камера. Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

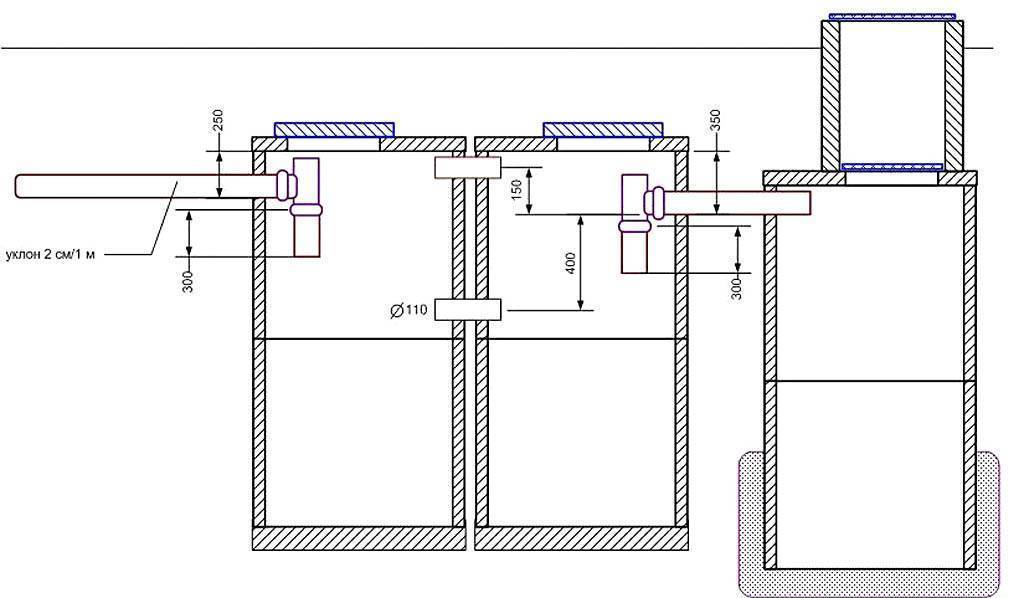

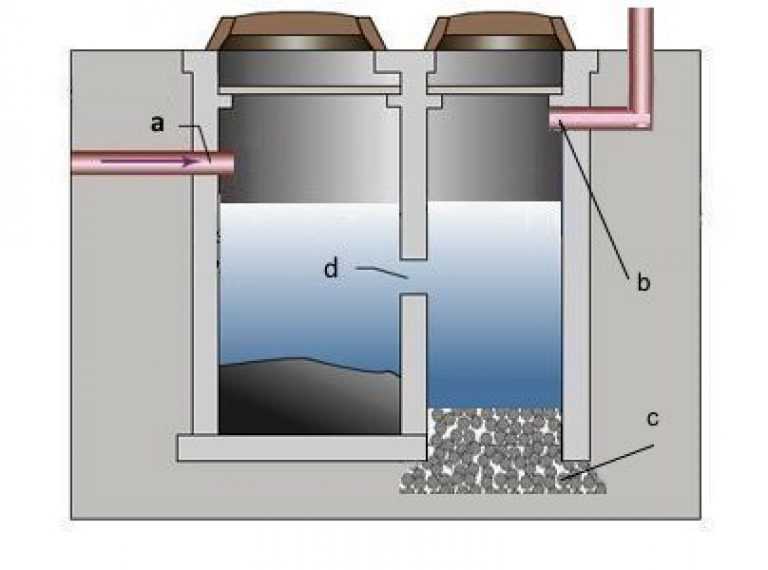

Схема функционирования двухкамерного септика такова: канализационные стоки сначала попадают в первый отсек, а после отстаивания в первой камере жидкая составляющая перетекает в поглотительный колодец, из которого сбрасывается через грунтовый фильтр в нижележащий слой (+)

Нередко вместо размещают . Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой.

Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Очищенная и осветленная вода, просочившаяся сквозь фильтрационные материалы, проникает в нижележащие слои грунта. Между уровнем грунтовой воды и условным дном поглотительного колодца должно быть не менее 1 метра грунтовой толщи

Применение бетонных колец: за и против

Основное, чем «подкупают» – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

Среди неоспоримых достоинств бетонных септиков, состоящих их двух отсеков, стоит выделить:

  • Устойчивость к грунтовым подвижкам, резким залповым сбросам канализационных стоков и агрессивному воздействию канализационной среды.
  • Способность перерабатывать кубометры стоков. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь малая часть ила, образованная в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
  • Простоту эксплуатации и обслуживания. Привлекать ассенизаторов для очистки стенок вместительной конструкции от наслоений нужно лишь раз в два-три года.
  • Долгий срок службы. Эксплуатационный период бетонных колец может достигать более полувека, а при надлежащем уходе – еще дольше.

Очистные сооружения, выполненные из бетонных колец, не «всплывут» на поверхность под действием морозного пучения грунтов, как этот часто случается с легковесными резервуарами.

Для возможности контролировать работу очистителя, своевременно производить откачку содержимого и в случае необходимости выполнять ремонтные работы каждый отсек снабжен отдельным люком

Но такая конструкция имеет и свои недостатки:

  • Необходимость привлечение строительной техники для монтажа. Тяжеловесные кольца доставить на место и погрузить в котлован без применения строительной техники практически нереально.
  • Выделение под обустройство большой территории, что не всегда представляется возможным на участках малой площади.

Резервуары, выполненные из бетонных колец, в процессе эксплуатации могут утратить герметичность. Причиной разгерметизации конструкции может стать появление трещин и подтекания в местах состыковки элементов.

Задача хозяина – периодически проверять внутренние стенки резервуаров на наличие трещин, а стыковочные швы на герметичность и в случае надобности ликвидировать дефекты

Среди «минусов» сооружения некоторые пользователи выделяют и тот момент, что даже при правильном монтаже в районе размещения септика витает неприятный запах, источаемый содержимым.

Но этот дефект легко устранить, задействовав биопрепараты, в составе которых присутствуют бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не наносят ущерб бетонной поверхности и канализационному трубопроводу.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

  • Количество людей, которые живут в доме постоянно.
  • Суммарный суточный объем канализационных отходов на одного человека.
  • Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов (+)

Зная, что на одного человека за сутки приходится в среднем до 200-250 л потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 л. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

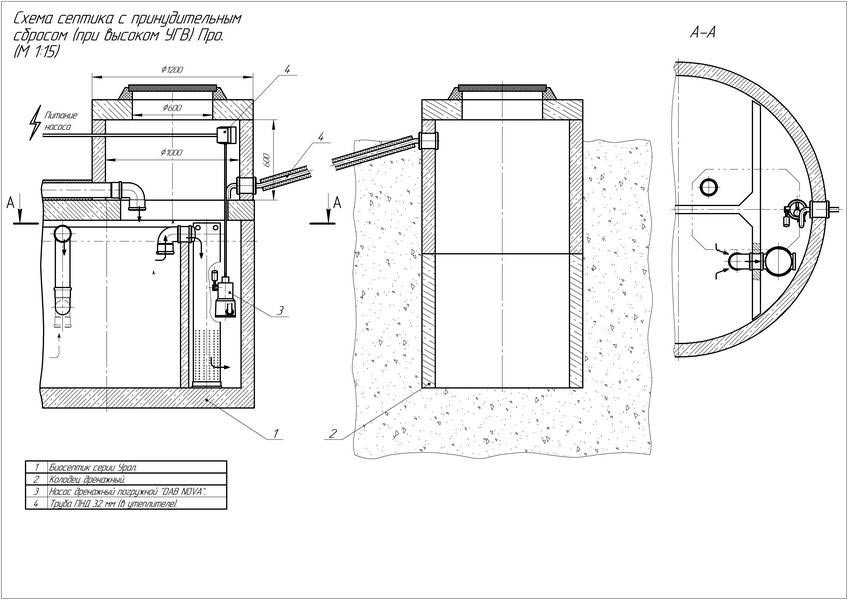

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

Выбор места для очистного сооружения

Санитарную зону при проектировании очистного сооружения размещают в удалении от значимых объектов на участке с тем, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места под размещение сооружения руководствуются двумя нормативами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила строительных наружных канализационных сооружений и перечислены требования по обустройству зон, которые могут представлять экологическую опасность окружающей среде.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вред состоянию окружающей среды

При наличии поблизости водоемов с проточной водой, расстояние до них следует выдерживать как минимум в 20 м. Если на участке есть растительные посадки, то расстояние до деревьев должно составлять порядка 3 м, а до кустарников – не более 1 м.

Планируя обустройство санитарной зоны, стоит уточнить место прокладки подземной газопроводной трубы с тем, чтобы выдержать расстояние до нее в 5 м.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа строительной и ассенизаторской техники

Важно обеспечить свободное пространство для доступа и маневрирования строительной и ассенизаторской техники. При этом учитывайте, что непосредственно над местом заглубления септика ее ставить нельзя, поскольку тяжеловесная машина способна разрушить стенки очистного сооружения.

Технология монтажа септика

При установке двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно трудная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работ двух-трех помощников.

Поднять тяжеловесное кольцо даже нескольким работникам будет проблематично. Ну, а установить его точно по месту – еще сложнее.

Покупка материалов и комплектующих

Бетонные кольца представлены на рынке в разных размерах. Высота изделий всегда одинакова и составляет 90 см, а вот диаметр может варьироваться в пределах от 70 до 200 см.

Объем кольца напрямую зависит от его диаметра. Так, ж/б кольцо сечением в 70 см имеет объем в 0,35 куб. м. И на возведение резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если же задействовать кольца размером в 100 см, каждое из которых имеет объем в 0,7 куб. м, на возведение резервуаров той же вместительности потребуется всего 4 таких кольца.

Оптимальный вариант для возведения функционального двухкамерного септика – использование бетонных колец диаметром в 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, что бы не прогадать, перед  всегда просчитывайте суммарный объем и необходимое количество.

При расчете вместительности очистного сооружения и выборе колец для его возведения учитывайте, что фактический объем резервуара должен быть выше расчетного. Это объясняется тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые размещают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра надо учесть уровень грунтовых вод. Чем выше расположены подземные воды, тем больших размеров стоит выбирать кольца. Ведь по мере возрастания диаметра их количество уменьшается, а, следовательно, снижается и глубина монтажа всего очистного сооружения.

Из материалов также потребуются:

  • трубы D110-120 мм;
  • тройники для переливов;
  • известковый щебень трех разных фракций;
  • речной песок.

Грунтовый фильтр во второй камере формируют из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше, чем фракция предыдущего.

Кроме того потребуется запастись жидким стеклом, цементом для приготовления раствора на площадке и монтажной пеной для герметизации соединений.

Инструменты, необходимые для проведения работ:

  • штыковая и совковая лопата;
  • строительный уровень;
  • перфоратор;
  • лестница;
  • ведро с веревкой;
  • емкость для замешивания;
  • узкий шпатель;
  • широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо использовать . Чаще обустраивают полипропиленовый или асбестоцементный трубопровод.

Технология из бетонных колец включает ряд стандартных этапов:

Галерея изображений

Фото из

Работы начинаются с формирования котлована необходимой глубины, которую рассчитывают согласно потребностям в приеме стоков

Перед установкой герметичной камеры септика производится гидроизоляция дна — укладывается и трамбуется мятая глина слоем 10 см. Стенки котлована при необходимости укрепляются дощатой обшивкой

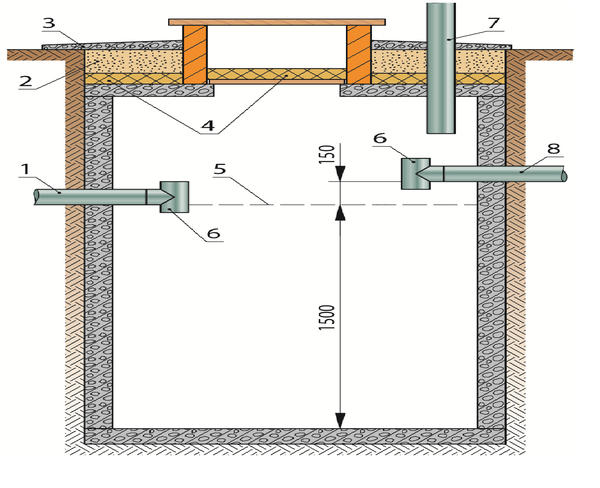

На дно котлована с устроенным на нем глиняным замком устанавливается бетонное кольцо с монолитным днищем

После проверки горизонтальности стартового кольца его торец обрабатывается раствором, затем на него устанавливают следующий элемент шахты

Вторая камера, предназначенная для утилизации сточной воды в грунт, сооружается без кольца с монолитным дном. Вместо глиняного замка под его основанием отсыпается грунтовая подушка из гравия и песка

На обе бетонные камеры устанавливаются перекрывающие кольца с отверстиями для наращивания горловины или непосредственной установки люков

Для сокращения расходов и наращивания высоты бетонных камер на перекрытия устанавливаются узкие бетонные кольца, которым крепятся люки

После обработки септика гидроизолирующим составом котлован заполняется выбранной при разработке породой. Засыпку можно производить экскаватором, он вряд ли сможет повредить бетонные стволы

Этап 1: Устройство котлована для монтажа септика

Этап 2: Обустройство колована перед установкой

Этап 3: Погружение днища герметичного колодца

Этап 4: Сборка шахты бетонной камеры септика

Этап 5: Сооружение поглотительной камеры

Этап 6: Устанока перекрытия бетонных камер

Этап 7: Сооружение горловины бетонных колодцев

Этап 8: Обратная отсыпка котлована с септиком

Проведение земляных работ

Оптимальный период для начала проведения земляных работ – в самую знойную погоду или время после наступления первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Под обустройство двухкамерного очистителя лучше выкопать общий котлован сразу для двух колодцев. Хотя некоторые специалисты придерживаются того мнения, что лучше создавать два независимых котлована под каждый резервуар сооружения.

Резервуары устанавливают на расстоянии в 1-1,5 диаметра друг от друга с тем, чтобы зазор между ними выполнял функцию буфера в момент подвижек грунта (+)

Размеры котлована определяются диаметром выбранных колец.

При расчете габаритов ямы следует учитывать такие моменты:

  • Глубина котлована должна быть на 30-40 см ниже, чем высота используемых колец. Это необходимо для того, чтобы обустроить отсыпку на дне или залить бетонную стяжку.
  • Длина и ширина ямы должна быть такой, чтобы дистанция от стенок ямы до колец была не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и получить возможность произвести гидроизоляцию наружных стенок конструкции.

Рыть котлован можно и вручную лопатой, извлекая грунт ведром. Но намного проще задействовать для этого спецтехнику, усилиями которой не составит труда выкопать яму всего за несколько часов.

В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Грунт, извлеченный из ямы, лучше сразу вывести за пределы участка, используя для этих целей ту же машину, что и привезла кольца.

Но даже при использовании спецтехники во время проведения земляных работ все равно придется поработать руками, выравнивая стенки и дно ямы

При создании общего котлована под два резервуара в результате должна получиться двухуровневая яма с тем, чтобы первый отсек находился на полметра глубже, чем первый.

На этом же этапе прокладывают . Их закладывают ниже уровня замерзания грунтовых слоев, что для регионов средних широт составляет порядка 1,2-1,5 м.

Чтобы обеспечить самотек жидкости при подведении к септику дно траншей делают под уклоном в 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивают, ориентируясь по строительному уровню, и утрамбовывают. Выровненное основание засыпают слоем щебня или песка, поверх которого впоследствии и укладывают подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивают и утрамбовывают. Выровненное основание засыпают песочным слоем, формируя «подушку» толщиной 15-20 см. Сформированную отсыпку хорошо трамбуют, создавая ровную и лишенную перепадов поверхность.

Для создания бетонного основания под накопительный резервуар дно котлована заливают цементным раствором.

Чтобы повысить устойчивость бетона на сжатие и изгиб, при заливке стяжки желательно соорудить металлический армирующий каркас

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. На застывание цементного раствора, в зависимости от температурных и погодных условий, может уйти от четырех и более недель. Лишь после этого приступают к установке первого кольца.

Чтобы миновать этап заливки бетонного основания и облегчить себе работу лучше использовать готовые днища канализационных колодцев. Они, как и кольца, выпускаются заводами ЖБИ.

Кольца с днищами представляют собой конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя – оборудована глухим дном в виде круга

С помощью крана устанавливают первое кольцо таким образом, чтобы его стенки размещались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него водружают второе. И так далее.

Чтобы усилить прочность фиксации в местах состыковки, по наружной стороне колец монтируют металлические скобы. Точки «входа» покрывают слоем бетона и герметизируют.

Мероприятия по обеспечению гидроизоляции

Чтобы снизить вред воздействия на бетон подземных вод, защитив при этом конструкцию от протекания, все стыки между днищем и стенками изнутри следует заделать цементным раствором. Обработке подлежат как внутренняя, так и наружная стенка резервуара.

Для улучшения водонепроницаемости состава и для ускорения его затвердевания, в раствор добавляют жидкое стекло. Главное – при добавлении жидкого стекла в цемент выдержать соотношение, которое составляет 25%.

При превышении этого показателя клей способен ухудшить свойства цемента, увеличив риск застывания раствора прямо в замешиваемой емкости.

При приготовлении состава силикат вносят в уже готовую смесь небольшими порциями, непрерывно помешивая содержимое емкости

Чтобы повысить водонепроницаемые свойства конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов.

Для обработки стенок бетонных элементов применяют:

  • пропитку глубокого проникновения;
  • битумную гидроизолирующую мастику.

Единственное условие – не использовать токсичные составы, которые могут погубить полезные бактерии отстойника. Для изоляции с наружной стороны поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Альтернативный и достаточно надежный вариант — из колец.

Сверху колодца устанавливают бетонную крышку с отверстием, внутрь которого монтируют чугунный люк со съемной крышкой. Чтобы предупредить промерзание системы, верхнюю часть резервуаров утепляют отрезами пенополистирола.

Особенности создания фильтрационного отсека

Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара.

Для этого дно вырытого котлована устилают:

  • первый слой из песка – толщиной 10-15 см;
  • второй слой из мелкофракционного щебня – толщиной 15-20 см.

При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.

Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»

В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.

Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см.

Входная и переливная труба между камерами должны быть оснащены тройниками.

Галерея изображений

Фото из

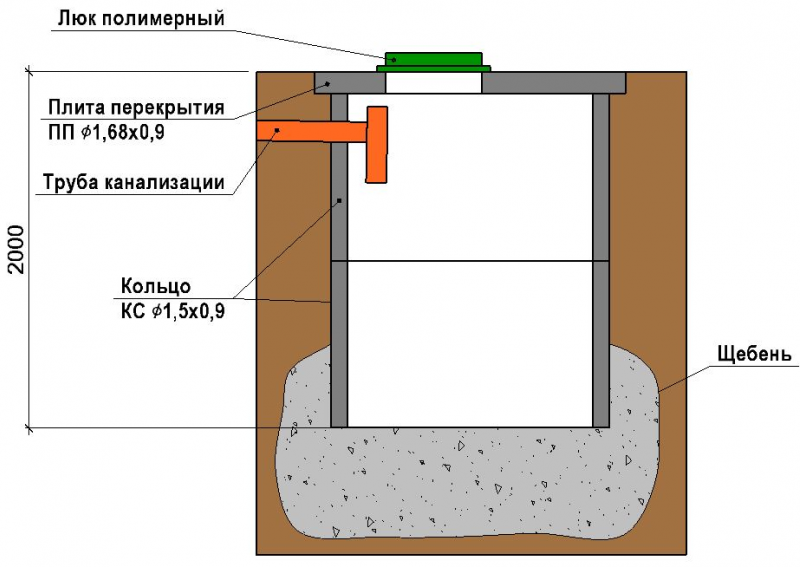

Вторая камера септика, выполняющая функцию фильтрующего колодца, подключается к герметичной колонне трубами, уклон которых нужно организовать в сторону тока отстоявшейся воды

Между условным дном фильтрующей камеры и зеркалом грунтовой воды должна быть толща грунта мощностью не менее 1 м. На дно засыпается грунтовый фильтр

Грунтовый фильтр формируют породы с высокими фильтрационными свойствами. Фракционный состав засыпки должен уменьшаться ко дну, т.е. сначала засыпают 40 — 50 см песка, затем 30 — 35 см мелкого щебня или гравия, после него 30 — 45 см крупного щебня или гравия

Если поглощающая камера заглублена в грун с недостаточными фильтрующими способностями, к примеру в супесь, стартовый элемент камеры устраивают из кольца с перфорацией. Он обеспечит отток очищенных стоков через стенки

Подключение второй камеры септика

Устройство фильтра поглощающей камеры

Правила засыпки грунтового фильтра

Способ увеличения скорости фильтрации

Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.

Выводы и полезное видео по теме

Обзор одного из вариантов устройства двухкамерного септика:

Секреты правильного монтажа:

Как построить септик при минимальных затратах:

В целом, установка двухкамерного септика из бетонных колец, хоть и хлопотная, но вполне осуществимая задача.

Главное – ответственно подойти к выбору места под его обустройство и строго придерживаться технологии монтажа. И тогда, очистное сооружение будет исправно служить не один десяток лет, делая загородную жизнь более комфортной.

Имеете опыт сооружения септика из бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях обустройства и эксплуатации автономной канализации. Оставлять комментарии можно в форме, расположенной ниже.

Двухкамерный септик: принципы работы.


Септик — это установка очистки стоков, которая используется при организации автономной канализации на загородном участке. Многие привыкли называть «септиками» все системы локальной канализации, что не совсем правильно. Настоящим септиком является только то устройство, в котором используются анаэробные бактерии. Данный вид бактерий перерабатывает содержимое стоков в бескислородной среде. В отсутствии сильного окислителя могут идти только недостаточно эффективные для очистки стоков процессы брожения и гниения. Дело в том, что без кислорода многие химические реакции и жизнедеятельность бактерий протекают гораздо менее активно. В переводе с греческого «септик» означает «гнилостный», что ясно описывает суть процессов, происходящих в анаэробных системах.


Существует альтернативный и гораздо более эффективный метод очистки стоков, в котором используются аэробные бактерии. Процесс идет при постоянной аэрации. Наличие кислорода ускоряет жизненные процессы у бактерий, что в свою очередь повышает эффективность осветления воды. Кислород, являющийся сильнейшим окислителем, помогает аэробным бактериям, активно окисляя химические и биологические загрязнения. Аэробный метод используется в высокоэффективных установках глубокой биологической очистки (УГБО). Тем не менее, простота и надежность анаэробных септиков заслужила популярность у многих частных домовладельцев.


двухкамерный пластиковый септик


Если Вы решили сэкономить на системе канализации для загородного участка и выбрали вариант накопления стоков, то септик может иметь только одну камеру. Точнее, это будет уже не септик, а обычная накопительная емкость, или, как сказали бы раньше — выгребная яма. У такого решения есть некоторые достоинства: не надо строить инфраструктуру для очистки и отвода стоков, достаточно закопать в землю большой пластиковый бак. Главный недостаток однокамерного септика — в выгребной яме стоки не чистятся, а только накапливаются. Поэтому не забудьте о том, что: необходимо регулярно вызывать большую ассенизационную машину для откачки и вывоза скапливающейся массы, нужен свободный проезд по участку до септика, откачка сопровождается неприятным запахом. Выгоды от такого решения сомнительны, комфорт проживания будет регулярно нарушаться визитами ассенизационной бригады.


Зачем в септике нужны две и больше камер? Несколько камер в септике позволяют организовать не просто накопление, а очистку стоков. Камеры соединяются переливными отверстиями, расположенными в верхней части. Барьеры между камерами служат для разделения фракций разной плотности. В первой камере оседают тяжелые и нерастворимые загрязнения — это частично осветляет воду, которая переливается в следующую камеру. Естественным образом живущие в стоках анаэробные бактерии начинают перерабатывать загрязнения. Во второй камере двухкамерного септика отстаиванию подвергаются более легкие по плотности составляющие сточных вод, образуется осадок, но в меньшей степени, чем в первой камере.


принцип работы двухкамерного септика


Двухкамерный септик — это наиболее оптимальный вариант анаэробной очистной установки. В зависимости от объема и дизайна, двухкамерный септик может быть довольно компактным — однокорпусный вместо двухкорпусного. Доставка и монтаж септика не вызовет затруднений, так как сегодня подобные изделия производятся из прочного и легкого пластика. Дальнейшее увеличение количества камер в септике практически не оказывает влияние на качество обработки стоков, но влияет на производительность. Например, при объеме стоков до 10 м куб/сут достаточно двухкамерного септика, если объем стоков превышает 10 м куб/сут — рекомендуется использовать изделие с тремя камерами.


Как мы уже сказали, из-за недостаточной эффективности анаэробной технологии при работе септика большой упор сделан на простое отстаивание поступающих стоков. По этой причине первая камера септика делается больше по объему (примерно 3/4 от всего объема септика), чем последующие. В первой емкости поступающая масса расслаивается на фракции разной плотности — тяжелые опускаются на дно, остальные перетекают в следующую камеру через переливное отверстие. Так происходит первый этап осветления стоков. Осевшие на дно первой камеры тяжелые отходы подвергаются брожению, гниению и минерализации. Но в бескислородной среде все реакции происходят очень медленно. В результате в любом септике накапливается плотный слой неразлагаемого осадка, который необходимо периодически откачивать и вывозить на ассенизационной машине. Объем осадка слишком большой для самостоятельного удаления, к тому же будет трудно поднять плотную массу со дна приемной камеры. Основная сложность в том, что осадок, образующийся в септике, содержит огромное количество патогенных микроорганизмов и вирусов, то есть его нельзя использовать в качестве удобрения.


двухкамерный септик с полем поглощения


Анаэробный септик любой конфигурации способен очистить стоки максимум до 70% — ограничение ставит сама анаэробная технология. Для окончательного осветления воды и выведения ее с участка необходимо проводить доочистку. Доочистка частично осветленной воды из септика производится в почве. Почва содержит все типы бактерий — анаэробные и аэробные, и представляет из себя естественный фильтр, поэтому заключительный этап обработки стоков вне септика проходит достаточно эффективно.


Некоторые сложности могут возникнуть на этапе почвенной доочистки из-за типа грунта на Вашем участке. Лучшим вариантом был бы фильтрующий песчаный грунт, попадая в который через колодец поглощения, вода из септика не только прошла бы окончательную очистку, став безопасной в санитарном смысле, но и одновременно отводилась бы с участка. Но если грунт нефильтрующий (глина, суглинок), либо слишком высокий уровень грунтовых вод, то Вам придется делать поле фильтрации. В отличие от компактного поглощающего колодца поле фильтрации — это очень большие площадь, объем и стоимость работ. По сути, Вы создаете искусственный участок земли, наполненный толстым слоем фильтрующего материала — гравием, щебнем, песком. Также используются многометровые трубы с перфорацией для равномерной подачи частично осветленной воды из септика по всей площади поля, много квадратных метров геоткани и вентиляционные трубы. Поэтому, если у Вас глинистый грунт или высокого стоят грунтовые воды, то, выбрав относительно недорогой анаэробный двухкамерный септик, обязательно подсчитайте стоимость создания поля фильтрации. Раз в несколько лет поле фильтрации необходимо рекультивировать.


двухкамерный септик из бетонных колец с дренажным насосом


Двухкамерный септик и все другие типы септиков энергонезависимы — это удобно и экономично. Для перелива жидкости из камеру в камеру используют метод самотека. В сухих песчаных грунтах именно так — самотеком — вода из септика попадает в колодец поглощения. Но если при высоком уровне грунтовых вод не получится разместить фильтрующее поле ниже отверстия, выпускающего частично обработанные стоки из септика, то придется использовать дренажный насос.


Иногда некоторые модели септиков снабжаются дополнительными камерами, где «в помощь» анаэробным бактериям инженеры размещают биофильтры — специальные носители-загрузки (пленки, сетки, пористые материалы) с колониями аэробных бактерий. Это делается для того, чтобы повысить качество очистки сточных вод. При таком решении необходимо организовать поступления кислорода в зону, где размещаются эти загрузки, иначе бактерии будут работать не в полную силу. В техническом плане данное решение является промежуточным между септиком и установкой глубокой биологической очистки. Качество обработки превысит обычный для септика уровень, но не достигнет впечатляющих 97% очистки сточных вод в УГБО.


двухкамерный септик с биофильтром


Каким может быть двухкамерный септик? Конечно, лучший вариант — герметичный, легкий и прочный пластиковый корпус, выпускаемый промышленностью. Современные пластики выдерживают давление грунта, низкие температуры, устойчивы с сильному коррозионному воздействию хозяйственно-бытовых стоков. Но существуют и другие варианты. Следующими за пластиком по популярностью следуют септики, сделанные из бетонных колец. Бетон отличается высокой прочностью и большим весом. Последнее осложняет доставку и монтаж, с другой стороны не даёт септику всплыть при высоком уровне грунтовых вод. Энтузиасты делают септики из бочек, самых различных баков, кирпичей, камней и даже автомобильных покрышек. Кроме низкой цены и кажущейся простоты изготовления и монтажа, практически все самодельные септики страдают низким уровнем эффективности и герметичности. Последний показатель очень важен, так как от него зависит санитарно-эпидемиологическая ситуация на Вашем участке, чистота поверхностных и грунтовых вод. При выборе материала для корпуса септика учитывайте, что не очищенные, проникшие в почву через щели в корпусе септика загрязнения, не только станут причиной неприятного запаха, но и попадут в источники водоснабжения — колодцы и мелкие скважины.

АСТРА 3
  • Проживание: 3 чел.
  • Производительность: 0,6 м 3
  • Вес: 120 кг

77000 р.
65450 р.

Подробнее
ЗАКАЗАТЬ

АСТРА 5
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 250 кг

94000 р.
79900 р.

Подробнее
ЗАКАЗАТЬ

АСТРА 5 миди
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 225 кг

96300 р.
81855 р.

Подробнее
ЗАКАЗАТЬ

АСТРА 5 лонг
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 285 кг

120000 р.
102000 р.

Подробнее
ЗАКАЗАТЬ

Двухкамерный септик из бетонных колец: инструктаж по строительству

Вопросы утилизации отходов на загородных участках волнуют как дачников, так и владельцев частных домов. Большинство дач и многие небольшие населенные пункты страны не обеспечены возможностью подключения к централизованным сетям. Трудно смириться с этой ситуацией, не так ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, на строительство которого потребуется минимум средств и усилий. Соорудить такую ​​систему без особых проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства совершенно необходимо. Ведь конструкция должна работать безотказно.

Предлагаем ознакомиться с достоверной информацией о строительстве бетонных септиков, основах проектирования автономных очистных сооружений и их организации. Помимо ценной информации, мы подобрали фото, схемы и видео-гайды.

Содержание статьи:

  • Двухкамерная конструкция
  • Использование бетонных колец: плюсы и минусы
  • Расчет объема бака
  • Выбор места для очистных сооружений
  • Технология монтажа септического танка
    • Приобретение материалов и компонентов
    • Земляные работы
    • Поливка фундамента и установки стен
    • Меров с гидроизоляцией
  • Особенности создания фильтрационного композита
  • заключений и полезного видео на тему
  • 2
  • 2

  • . Двухкамерная конструкция

    Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.

    Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкого компонента и нерастворимого твердого компонента путем осаждения.

    Фотогалерея

    Фото

    Включенная в схему автономная канализация с собственными очистными сооружениями избавит владельцев загородного дома от массы проблем

    Отстойник септика из бетонных колец позволит утилизировать сложившийся объем стоков в грунт, что сократит количество вызовов ассенизаторов в десятки раз

    Сточные воды, поступающие в септик, ферментируются и окисляются; в результате отстаивания из воды выделяются твердые нерастворимые фракции и оседают на дно

    Оборудование, требующее электроснабжения, в работе септиков-отстойников не задействовано; обслуживание системы требует минимум времени, сил, денег

    Септик — отстойник, сооруженный из бетонных колец — самый дешевый вариант организации очистных сооружений автономной канализации. Вы можете собрать его самостоятельно

    Для обустройства горловин бетонных канализационных колодцев выпускаются кольца перекрытия с отверстием для установки прочно закрывающихся смотровых колодцев

    Септики двухкамерные, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходуя до 250 литров в сутки. Септик можно заполнять до 2/3 от общего объема, что в среднем составляет 5 — 8 м³/сутки

    Для удаления нерастворимого осадка из септика два раза в год вызывают сточные воды. Откачиваемый ил используется в компостных кучах.

    Очистные сооружения

    Устройство двухкамерного септика-отстойника

    Строительство двухкамерного септика

    Система энергонезависимой очистки на даче

    Установка бетонных колец в котловане

    Устройство горловин очистных сооружений

    Стандартный объем двухкамерных септиков

    Процесс откачки нерастворимых осадков

    Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

    • Первая камера . В него поступают стоки из входной канализации, идущей из дома. Внутри камеры нечистоты оседают, в результате чего твердые фракции опускаются на дно, а осветленные стоки по переливной трубе перетекают во второй отсек. Осадок, скапливающийся на дне, необходимо периодически откачивать.
    • Вторая камера. Отвечает за окончательное удаление осветленного ила. Проходя через грунтовый фильтр емкостью 1 м, стоки очищаются до степени, позволяющей им беспрепятственно попадать в окружающую среду без угрозы нарушения природного баланса.

    Дополнительная очистка внутри второй камеры достигается гравийным или гравийным фильтром. Препятствует проникновению нерастворимых включений в толщу почвы.

    Осветленные стоки, прошедшие такую ​​очистку, значительно уменьшают общий объем канализационной массы, благодаря чему можно гораздо реже вызывать водостоки для опорожнения автономных канализационных объектов.

    Схема работы двухкамерного септика следующая: сточные воды поступают сначала в первый отсек, а после отстаивания в первой камере жидкая составляющая поступает в поглотительный колодец, из которого через грунтовый фильтр выводится в нижележащий слой (+)

    Часто вместо . Они представляют собой несколько параллельных траншей, дно которых засыпано гравийно-песчаной отсыпкой.

    Трубы с перфорированными стенками укладываются поверх фильтрующего слоя. Вся конструкция засыпается щебнем и песком и присыпается грунтом.

    Очищенная и осветленная вода, просачиваясь через фильтрующие материалы, проникает в нижележащие слои почвы. Между уровнем грунтовых вод и условным дном поглощающего колодца должно быть не менее 1 метра толщины грунта

    Применение бетонных колец: плюсы и минусы

    Главное, что «подкупает» — доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

    Септики из бетонных колец славятся своей надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

    Среди неоспоримых преимуществ бетонных септиков, состоящих из двух отсеков, стоит выделить:

    • Сопротивление подвижкам грунта резким залповым сбросам нечистот и агрессивному воздействию канализации.
    • Возможность переработки кубических метров стоков . В процессе многоступенчатой ​​очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дно оседает лишь небольшая часть ила, образующегося в результате переработки органической составляющей бактериями, всегда присутствуют в канализационных массах.
    • Простота эксплуатации и обслуживания . Только привлекать мусорщиков для очистки стен емкого строения от скоплений нужно лишь раз в два-три года.
    • Долгий срок службы . Эксплуатационный период бетонных колец может достигать более полувека, а при должном уходе – и того дольше.

    Очистные сооружения из бетонных колец не будут «всплывать» на поверхность под действием морозного пучения грунтов, как это часто бывает с облегченными резервуарами.

    Для возможности контролировать работу очистителя, своевременно откачивать содержимое и при необходимости проводить ремонтные работы каждый отсек оборудован отдельным люком

    необходимо привлечь для монтажа строительную технику . Доставить на место тяжелые кольца и погрузить их в котлован без применения строительной техники практически невозможно.

  • Отвод под обустройство большой территории , что не всегда возможно на участках небольшой площади.

Резервуары из бетонных колец могут потерять целостность в процессе эксплуатации. Причиной разгерметизации конструкции может быть появление трещин и протечек в местах стыков элементов.

Задачей владельца является периодическая проверка внутренних стенок резервуаров на наличие трещин, стыковых швов на герметичность и при необходимости устранение дефектов

Среди «минусов» конструкции некоторые пользователи выделяют тот факт, что даже при правильной установки в септик, от содержимого исходит неприятный запах.

Но этот недостаток легко устраняется применением биопрепаратов, в состав которых входят бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не повреждают бетонную поверхность и канализационную трубу.

Расчет объема резервуара

Одним из ключевых условий бесперебойной работы очистных сооружений является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, нужно ориентироваться на три параметра:

  • Количество людей, проживающих в доме постоянно.
  • Общий суточный объем сточных вод на человека.
  • Интервал времени, в течение которого органические вещества успевают полностью переработать.

При расчете принимают за основу, что среднесуточный объем стоков на одно домохозяйство составляет 200 литров. И в среднем на переработку органических веществ внутри очистных сооружений уходит до трех дней.

Таблица размеров с маркировкой изготавливаемых ЖБИ с указанием их диаметра упростит расчет необходимого количества элементов (+)

Зная, что на одного человека в сутки приходится в среднем 200-250 литров потребляемой воды, несложно подсчитать, что трехдневное количество отходов на одно домохозяйство составит около 600 литров. Полученное значение можно только умножить на количество членов семьи, постоянно проживающих в доме.

При расчете также стоит брать дополнительный запас в размере 15-20%. Поможет избежать переполнения в случае временного увеличения количества домочадцев и пребывания в гостевом доме на несколько дней.

Итак, для семьи из четырех человек требуется помещение емкостью 200 л на 3 дня. х 4 человека = 2,4 куб.м. Округляем значение и получаем, что на семью из 4 человек нужен септик емкостью 2,5-3 литра.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий сброс осветленной жидкости через стенки дренажного отсека

Если место расположения мини-очистных сооружений имеет высокий уровень залегания грунтовых вод, которые могут спровоцировать замедление процесса водоотведения и даже затопление сооружения, рассмотреть возможность установки септика, отводящего нечистоты в дренажные поля.

Выбор места для очистных сооружений

При проектировании очистных сооружений санитарную зону размещают вдали от значимых объектов на участке, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места для размещения здания руководствуются двумя стандартами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила устройства наружных канализационных сооружений и списки требования к устройству зон, которые могут представлять экологическую опасность для окружающей среды.

Соблюдение дистанции до значимых объектов – гарантия того, что недоочищенные стоки не нанесут вреда окружающей среде

При наличии поблизости водоемов с проточной водой расстояние до них должно соблюдаться не менее 20 м. Если на участке есть насаждения, то расстояние до деревьев должно быть около 3 м, а до кустарников — не более 1 м.

При планировании обустройства санитарной зоны целесообразно уточнить расположение подземной газовой трубы с соблюдением дистанции до нее 5 м.

Не менее важно при выборе места обеспечить условия для свободного доступа к строительному и канализационному оборудованию

Важно обеспечить свободное пространство для доступа и маневрирования строительного и канализационного оборудования. При этом имейте в виду, что размещать его непосредственно над местом углубления септика нельзя, так как тяжелая машина может разрушить стены очистного сооружения.

Технология монтажа септика

При монтаже двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно сложная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работы двух-трех помощников.

Поднять тяжелое кольцо даже для нескольких рабочих будет проблематично. Ну а установить его ровно на место еще сложнее.

Закупка материалов и комплектующих

На рынке доступны бетонные кольца различных размеров. Высота изделий всегда одинакова и составляет 90 см, а вот диаметр может варьироваться от 70 до 200 см.

Объем кольца зависит от его диаметра. Итак, железобетонное кольцо сечением 70 см имеет объем 0,35 куб. м. А на строительство резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если использовать кольца размером 100 см, каждое из которых имеет объем 0,7 куб. м. м, для сооружения резервуаров такой же емкости потребуется всего 4 таких кольца.

Оптимальным вариантом для сооружения функционального двухкамерного септика является использование бетонных колец диаметром 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, чтобы не прогадать, всегда перед расчетом рассчитывайте общий объем и необходимое количество.

При расчете мощности очистных сооружений и выборе колец для их сооружения учитывайте, что фактический объем резервуара должен быть больше расчетного. Это связано с тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые располагают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра необходимо учитывать уровень грунтовых вод. Чем выше грунтовые воды, тем больше размер кольца. Ведь с увеличением диаметра их количество уменьшается, а, следовательно, уменьшается и глубина установки всего очистного сооружения.

Из материалов также потребуются:

  • трубы D110-120 мм;

    • Тройники

  • для переливов;
  • щебень трех различных фракций;
  • речной песок.

Грунтовый фильтр во второй камере формируется из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше фракции предыдущего.

Дополнительно потребуется запастись жидким стеклом, цементом для приготовления раствора на месте и монтажной пеной для заделки швов.

Инструменты, необходимые для работы:

  • штык и лопата;
  • строительный уровень;
  • перфоратор;
  • лестницы;
  • ведро с веревкой;
  • Емкость для замеса;
  • узкий шпатель;
  • широкая кисть.

Для подвода канализации к септику и создания переливов допускается использовать . Часто обустраивают полипропиленовый или асбестоцементный трубопровод.

Технология из бетонных колец включает ряд стандартных операций:

Фотогалерея

Фото

Работы начинаются с формирования котлована необходимой глубины, которая рассчитывается исходя из потребностей для приема стоков

Перед установкой септика герметичная камера, дно гидроизолируется — комковатой глиной укладывается и утрамбовывается слоем 10 см. Стены котлована при необходимости укрепляются дощатой обшивкой

На дно котлована устанавливается бетонное кольцо с монолитным дном с устроенным на нем глиняным замком.

После проверки горизонтальности пускового кольца его торец обрабатывается раствором, затем на него устанавливается следующий элемент шахты

Вторая камера, предназначенная для отвода сточных вод в грунт, конструируется без кольца с монолитным дном. Вместо глиняного замка под его основанием находится земляная подушка из гравия и песка.

Обе бетонные камеры снабжены кольцами внахлест с отверстиями для расширения горловины или непосредственной установки люков

Для снижения затрат и увеличения высоты бетонных камер на перекрытиях устанавливаются узкие бетонные кольца, с которыми монтируются люки

После обработки септика гидроизоляционным составом котлован засыпается выбранной при разработке породой. Обратная засыпка может производиться экскаватором, маловероятно повреждение бетонных стволов

Этап 1: Устройство котлована для установки септика

Этап 2: Устройство сцепки перед установкой

3 этап: погружение дна герметизированного колодца

4 этап: Монтаж шахты бетонной камеры септика

5 этап: Строительство поглотительной камеры

6 этап: Устройство перекрытия бетонной камеры

Этап 7: Устройство горловины бетонной скважины

Этап 8: Обратная засыпка котлована септиком

Земляные работы

Лучшее время для начала земляных работ – в самую жаркую погоду или время после первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Для обустройства двухкамерного очистителя лучше копать общий котлован сразу на две скважины. Хотя некоторые специалисты придерживаются мнения, что лучше создать два независимых приямка для каждого резервуара конструкции.

Резервуары устанавливаются на расстоянии 1-1,5 диаметра друг от друга так, чтобы зазор между ними выполнял роль буфера в момент подвижек грунта (+)

Размеры котлована определяются диаметром резервуара выбранные кольца.

При расчете размеров ямы следует учитывать следующие моменты:

  • Глубина ямы должна быть на 30-40 см ниже высоты используемых колец. Это нужно для того, чтобы обустроить на дне заливку или залить бетонной стяжкой.
  • Длина и ширина ямы должны быть такими, чтобы расстояние от стенок ямы до колец было не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и иметь возможность гидроизоляции наружных стен конструкции.

Яму также можно копать вручную лопатой, удаляя грунт ведром. Но гораздо проще использовать для этого специальную технику, с помощью которой выкопать яму не составит труда всего за несколько часов.

В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Извлеченный из ямы грунт лучше сразу вывозить за пределы участка, используя для этого ту же машину, что и кольца привозила.

Но даже при использовании спецтехники при земляных работах все равно приходится работать руками, выравнивая стены и дно котлована

При создании общей ямы для двух резервуаров в результате должна получиться двухуровневая яма, чтобы первый отсек был на полметра глубже первого.

На том же этапе. Их закладывают ниже уровня промерзания слоев почвы, который для районов средних широт составляет около 1,2-1,5 м.

Для обеспечения самотечности жидкости при подведении септика дно траншей выполняют с уклоном 5 градусов, что составляет 20 мм на метр погонный

Дно траншей выравнивают, ориентируясь на конструкцию уровень и утрамбован. Выровненное основание засыпается слоем щебня или песка, поверх которого впоследствии укладываются подводящие трубы.

Заливка фундамента и возведение стен

Дно вырытого котлована тщательно выравнивается и трамбуется. Выровненное основание засыпают слоем песка, образуя «подушку» толщиной 15-20 см. Сформированное ложе хорошо утрамбовывают, создавая гладкую и лишенную неровностей поверхность.

Для создания бетонного основания под накопительный бак дно котлована заливают цементным раствором.

Для повышения прочности бетона на сжатие и изгиб целесообразно сооружение металлического армирующего каркаса при заливке стяжки

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. В зависимости от температуры и погодных условий на затвердевание цементного раствора может уйти четыре и более недель. Только после этого приступают к установке первого кольца.

Чтобы пройти этап заливки бетонного основания и облегчить себе работу, лучше использовать готовые днища канализационных колодцев. Их, как и кольца, производят заводы ЖБИ.

Кольца с днищами — конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя снабжена глухим днищем в виде круга

С помощью крана монтируется первое кольцо так, чтобы его стенки располагались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него возводится второй. И т.д.

Для усиления прочности фиксации в местах стыковки с внешней стороны колец монтируются металлические скобы. Точки входа покрыты слоем бетона и герметизированы.

Гидроизоляционные мероприятия

Для уменьшения воздействия грунтовых вод на бетон, при этом предохраняя конструкцию от протечек, все стыки между дном и стенками изнутри должны быть заделаны цементным раствором. Обработке подлежат как внутренние, так и внешние стенки бака.

Для повышения водостойкости состава и ускорения его застывания в раствор добавляют жидкое стекло. Главное, соблюдать соотношение 25% при добавлении жидкого стекла в цемент.

При превышении этого показателя клей может ухудшать свойства цемента, повышая риск застывания раствора непосредственно в месильной ванне.

При приготовлении состава силикат вводят в готовую смесь небольшими порциями, непрерывно перемешивая содержимое емкости

Для улучшения гидроизоляционных свойств конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов.

Для обработки стен из бетонных элементов применяют:

  • пропитку глубокого проникновения;
  • Мастика битумная гидроизоляционная.

Единственное условие – не использовать ядовитые составы, способные уничтожить полезные бактерии отстойника. Для утепления снаружи поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Альтернативный и достаточно надежный вариант — из колец.

Вверху колодца устанавливается бетонная крышка с отверстием, внутри которой монтируется чугунный люк со съемной крышкой. Для предотвращения замерзания системы верхняя часть баков утепляется пенополистироловыми прорезями.

Особенности создания фильтрационной камеры

Второй колодец конструкции устроен аналогично. Единственное отличие заключается в создании фильтрующего слоя. Его укладывают на дно и вдоль стенок бака.

Для этого дно вырытой ямы засыпают:

  • первым слоем песка — толщиной 10-15 см;
  • второй слой из мелкозернистого гравия толщиной 15-20 см.

При формировании грядки необходимо ее тщательно уплотнить. Для этого утрамбовку «подушки» чередуют с наполнением ее водой.

Если предполагается боковая выгрузка очищенных стоков, то стенки абсорбционного колодца выполняются из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебневая засыпка обеспечит неподвижность резервуара даже в момент движения грунта, когда он «остывает»

В верхней части резервуара установлена ​​горловина с отверстиями для канализационного люка и вентиляционного стояка . Вентиляционная трубка должна находиться на высоте 70-80 см над землей.

Для установки переливной трубы между баками выкапывается траншея. Перелив устроен так, чтобы разница высот между входом в первый отсек и выходом во второй бак составляла 15-20 см.

Впускной и переливной патрубки между камерами должны быть оборудованы тройниками.

Фотогалерея

Фото

Вторая камера септика, выполняющая функцию фильтрующего колодца, соединяется с герметичной колонкой трубами, уклон которых должен быть устроен в направлении стока отстоявшейся воды

Между условным дном фильтровальной камеры и зеркалом грунтовых вод должен быть слой грунта толщиной не менее 1 м. На дно насыпается грунтовый фильтр

Грунтовый фильтр образован горными породами с высокими фильтрующими свойствами. Фракционный состав засыпки должен уменьшаться к низу, т.е. сначала насыпается 40-50 см песка, затем 30-35 см мелкого щебня или гравия, после чего 30-45 см крупного щебня или щебня

Если поглотительную камеру заглубляют в грунт с недостаточной фильтрующей способностью, например супесь, пусковой элемент камеры устраивают из перфорированного кольца. Он обеспечит отток очищенных стоков через стены.

Подключение второго септика

Поглотительное камерное фильтрующее устройство

Правила заполнения грунтового фильтра

Способ увеличения скорости фильтрации

Проще всего сделать отверстие в стенке резервуара для перелива с помощью перфоратора. Заведя край трубы в стенку накопителя, закрепите его надуванием пены. Застывшая пена будет выполнять двойную функцию: выступать в качестве демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступайте к ее засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно смешанной с песком. Для создания дополнительной гидроизоляции при обратной засыпке используется глина.

Выводы и полезное видео по теме

Обзор одного из вариантов двухкамерного септика:

Секреты правильной установки:

Как построить септик с минимальными затратами:

В общем, установка двухкамерного септика из бетонных колец хоть и хлопотная, но вполне посильная задача.

Главное ответственно подойти к выбору места для его обустройства и строго соблюдать технологию установки. И тогда очистные сооружения прослужат не один десяток лет, делая загородную жизнь более комфортной.

Есть опыт строительства септика из бетонных колец? Поделитесь, пожалуйста, информацией с нашими читателями, расскажите об особенностях обустройства и эксплуатации автономной канализации. Вы можете оставлять комментарии в форме ниже.

Двойные резервуары служат определенной цели

Вопрос:

Мои комментарии по поводу септиктенков следующие: В двухсекционном резервуаре невозможно создать отдельные уровни воды, если только поток между отсеками не будет сильно ограничен. Такой подход никто не предложит. Различные уровни воды не создают затухания (более медленного течения). Чем больше затухание, тем больше время пребывания, а время пребывания равно объему воды, деленному на скорость потока. Септики — это сосуды для разделения шлама и накипи. Чем больше время пребывания, тем лучше разделение. Время пребывания равно объему воды, деленному на скорость потока. Для объема воды 300 галлонов и расхода 150 галлонов в сутки время пребывания составляет два дня при условии идеального перемешивания (чего следует избегать) и, возможно, 12 часов для расслоенного потока (что желательно).

Ответ:

Спасибо за ваши комментарии и мысли о потоке через септики. Я объясню свое понимание гидравлики потока через септики с отсеком и без отсека.

Прежде всего, я согласен с тем, что септики — это сосуды для разделения шлама и накипи. Твердые вещества, которые плавают, становятся частью слоя накипи. Твердые вещества, которые тонут, становятся частью слоя ила. Если твердые вещества являются органическими, как и должно быть, анаэробные бактерии воздействуют на твердые вещества, уменьшая их объем. Цель состоит в том, чтобы сбрасывать сточные воды с очень небольшим количеством мелких органических твердых частиц. Однако я не согласен со многими вашими комментариями о потоке септика.

Много лет назад испытания показали, что нижняя часть выпускного тройника должна располагаться на уровне 40 процентов от глубины резервуара. Это расстояние было измерено от изнанки (дна) выпускной трубы. Еще одна рекомендация заключалась в том, что верхняя часть выпускного тройника должна выступать над нижней частью выпускной трубы на расстояние, равное 20 процентам глубины резервуара для жидкости. Этот размер должен обеспечивать достаточный объем для хранения плавучей пены.

Время пребывания в септиктенке определить трудно. Вы заявили, что септик с объемом воды 300 галлонов и расходом 150 галлонов в день будет иметь время пребывания два дня. Ваша математика может быть правильной, но схема потока, скорее всего, неверна. Маловероятно, что при попадании галлона сточных вод во входное отверстие 300-литрового септика вытечет галлон, который находился в резервуаре в течение двух дней или даже 12 часов.

НЕ ПРЕДПОЛАГАЕМ

Более вероятно, что часть сточных вод, сбрасываемых в этот септический резервуар из-за смыва унитаза или других действий сточных вод, будет вытекать из резервуара из этого притока. Динамика потока и смешивания в септике такова, что вряд ли можно предположить время пребывания, как у вас.

При попадании сточных вод в септик уровень жидкости в резервуаре повышается. С повышением уровня жидкости из бака начинают вытекать стоки. Когда у нас была собственная локальная система очистки сточных вод, я исследовал время притока и оттока сточных вод из нашего септика.

Наш септик имел объем 1000 галлонов. Самый быстрый сброс сточных вод в септик был у нашей автоматической мойки. Около 20 галлонов воды попадет в септик примерно за две минуты.

Отстойник имел четыре фута в ширину и восемь футов в длину. Это площадь 32 квадратных метра. 20 галлонов сточных вод были эквивалентны 2,67 кубических футов объема. (В кубическом футе 7,5 галлона.)

20 галлонов сточных вод поднимут уровень жидкости в резервуаре на один дюйм. Это будет максимальная глубина потока в выходной трубе. Поток в выпускной трубе был самым быстрым сразу после того, как сточные воды попали в септик. Когда уровень жидкости в септике упал, скорость оттока замедлилась. 20 галлонов, которые влились в бак за две минуты, потребовалось более 20 минут, чтобы вытечь из бака.

С точки зрения гидравлики это действие называется «затухание» или гашение паводковой волны. Это просто процесс замедления быстрого притока в любой гидравлический сосуд. Именно это затухание происходит во многих плотинах вдоль реки Миссури. Паводковые воды, стекающие по реке, поднимают уровень воды, запруженной выше плотины. Скорость оттока регулируется регулировкой выпускных затворов.

ХАРАКТЕРИСТИКИ РЕЗЕРВУАРА

Замедление потока сточных вод также происходит в септике без отсека, как описано выше. Однако септик с отсеком испытывает еще большее затухание потока. Стенка отсека должна быть непроницаемой для жидкости и иметь выходной тройник, установленный в стенке отсека. Выпускной патрубок второго отсека должен быть на два дюйма ниже выпускного патрубка тройника в отсеке. Так устроен правильно разделенный резервуар. В септике будет два уровня жидкости, и желательно ограничить поток между отсеками.

Конструкция септика с отсеком требует, чтобы первый отсек вмещал не менее половины, но не более двух третей всего объема бака. Если бы наш септик на 1000 галлонов был разделен на 600 галлонов в первом отсеке, уровень жидкости в первом отсеке поднялся бы на 1,67 дюйма с 20 галлонами сточных вод. Отток во второй отсек начнется по мере повышения уровня в первом отсеке.

По мере того, как уровень жидкости во втором отсеке начинал подниматься, медленно начинался отток из бака. Окончательный отток из такого септика будет намного медленнее, чем из бака без отсека. Этот более медленный поток позволит более чистым стокам вытекать из бака.
