Прожектора схема подключения: Как правильно подключить светодиодный прожектор

Содержание

Подключение светодиодного прожектора к сети 220В

Содержание:

  1. Введение
  2. Меры предосторожности и инструменты
  3. Подключение светодиодного прожектора к 220В
  4. Подключение светодиодного прожектора с датчиком движения
  5. Видео

Светодиодный прожектор имеет нехитрое устройство: светодиодные лампы, блок управления с герметичным корпусом, кронштерн. А также аккумуляторная батарея или плата, используемая в стационарных моделях, и контроллер, который обеспечивает надежность работы устройства при помощи автоматических выключателей.

Управляется этот светодиодный источник света несколькими способами:

  • Ручной – с помощью коммутационных аппаратов;
  • Автоматический – с помощью блока управления, который в свою очередь реагирует на движения объектов в определенном радиусе или на интенсивность освещенности.

Благодаря воссозданию рекомбинации электронов такой прожектор и обеспечивает свечение. Суть работы заключается в контакте полупроводников с разным типом проводимости.

В этой статье мы постараемся разобраться, как подключить светодиодный прожектор к сети, и обратим внимание на ключевые моменты.

Меры предосторожности и инструменты

Любые работы с электричеством потенциально опасны, поэтому, несмотря на то, что с установкой справится практически каждый, соблюдать меры предосторожности и технику личной безопасности крайне необходимо. Расскажем об основных правилах и рекомендациях:

  • Обязательное требование – сухие руки. Нельзя монтировать, демонтировать, ремонтировать уличное освещение в условиях сырости.
  • Обязательно отключайте цепь от источника тока;
  • Не применяйте приборы, которые имеют низкую степень защиты от влаги, пыли вне помещений;
  • Рукоятки инструментов должны быть изолированы;
  • Перед началом монтажа не забудьте измерить напряжение при помощи индикаторной отвертки, допустимо отклонение от 220 Вольт не более 10%;
  • Не используйте химикаты рядом со светодиодным устройством;
  • Если вы обнаруживаете неполадки в работе устройства, прожектор начал мигать или тускло светить, отсоедините его от источника питания;
  • Не забывайте про уход: прожектор нужно периодически протирать.

И еще несколько советов:

  • Используя LED-элемент в качестве уличного фонаря, обратите внимание на прочность корпуса – прожектор должен быть защищен;
  • Если вы используете светодиодный светильник, чтобы освещать территорию возле дома, повесьте его под крышей для дополнительной защиты от осадков;
  • При наличии неполадок откажитесь от идеи самостоятельно чинить устройства. Производители категорически запрещают разбирать устройство и ремонтировать самостоятельно, к тому же, это ведет к отказу от гарантийного обслуживания;
  • Эксплуатировать прожектор без защитного заземления также запрещено;
  • Не советуем смотреть непосредственно на включенный прожектор с близкого расстояния;
  • Не устанавливайте прожектор стеклом вверх.

Обратите внимание! Очень важно, чтобы установка прожектора была выполнена правильно, то есть соблюдена целостность изоляции. Проводка должна работать корректно. Если все сделано по правилам, с соблюдением рекомендаций и техники безопасности, все элементы работают верно, то это только увеличит срок работы устройства. При правильной эксплуатации он может достигать 15 лет.

Если вы заметили конденсат на внутренней стороне светодиодного прожектора – скорее всего, нарушена гидроизоляция прибора. Необходимо снять переднюю часть устройства, проверить уплотнитель – возможно, он изношен. Просушите прибор, соберите его снова, после этого можете подключать к питанию.

Для монтажа вам потребуются следующие материалы:

  • Провода – выбирайте их из того же материала, что и прожектор;
  • Изоляция – безопасно использование специальных клеммных зажимов;
  • Бокорезы;
  • Шуркповерт;
  • Паяльник;
  • Отвертка.

Если этот нехитрый набор у вас в наличии – можно приступать к началу работ.

Подключение светодиодного прожектора к 220В

Прежде чем задаваться вопросом, как подключить светодиодный прожектор к 220В, определите место, куда вы хотите его поместить. Для этого рассчитайте, какую площадь прожектор должен освещать и какой силы световой поток потребуется– в идеале источник света не должны закрывать деревья или другие конструкции. Обратите внимание, чтобы вокруг светильника оставалось достаточно свободного места – циркуляция воздуха защитит его от перегрева во время работы. Найдите точки питания – для уличных светильников обычно проложен кабель, если это не ваш случай – нужно позаботиться об этом заранее. Перед началом работ прочтите инструкцию, прилагаемую к прожектору. Учитывайте полярность, если она указана, а также используйте гибкий медный проводник, который устойчив при воздействии высоких температур.

Если вам достаточно мощности в 10-50 Вт, то многожильный медного провод 1-1,5 мм2 вам подойдет. Для более мощных прожекторов советуем использовать проводку с сечением от 2 мм2. Не забудьте учесть расстояние от точки подключения. Если прожектор будет располагаться более чем в 100 метрах от нее, то следует выбирать широкое сечение. В противном случае яркость прожектора будет заметно снижена за счет падения напряжения.

Демонтируйте крепление клеммной коробки. Во входной муфте прожектора вы найдете клеммную розетку. Она включает в себя три провода: фаза, ноль, заземление, которые различаются по цветам. Уточнить значения цветов можно в инструкции. Соединяйте поочередно фазовые провода – плюс с плюсом, нулевые провода – минус с минусом, а также сделайте заземление.

После закладки кабеля питания в сальник с последующим подключением к клеммнику, закрывайте крышку короба и крепите прожектор на кронштейн. Всю конструкцию установите на участке, где планируется эксплуатация.

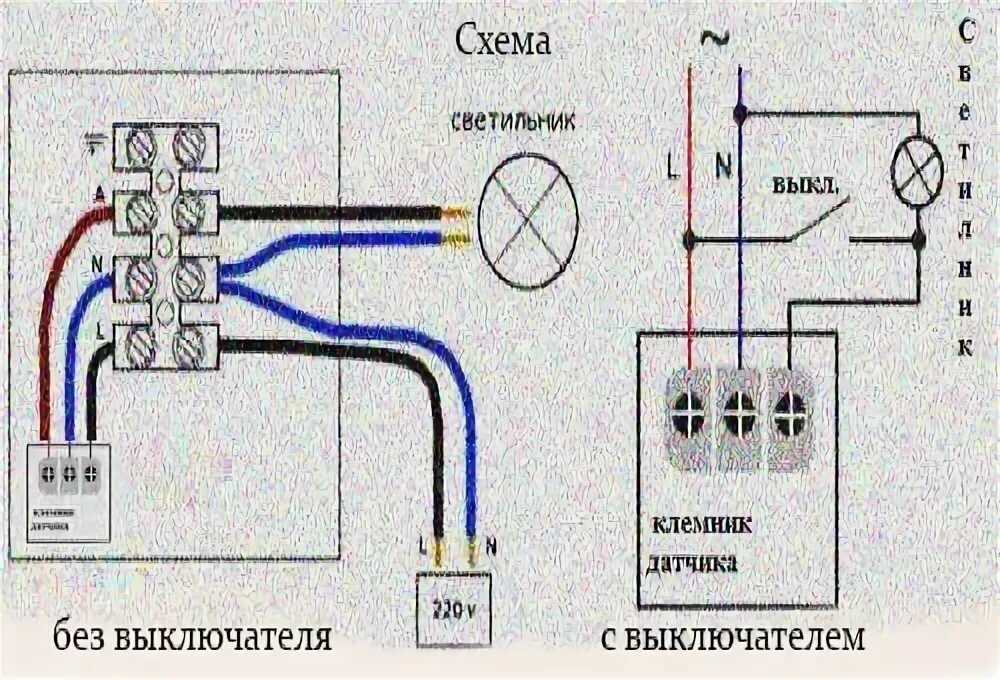

Подключение светодиодного прожектора с датчиком движения

Не все прожекторы имеют функцию датчика движения, однако большинство предпочитает именно такие модели – ведь это, прежде всего, удобство и комфорт. Сам датчик движения представляет собой ультразвуковой модуль с реле. Если в зоне действия луча происходит движение, реле замыкается и подает питание на включение освещения. Вы самостоятельно можете устанавливать время, спустя которое питание отключится, если в зоне действия луча не возникнет никаких движений. Схема подключения светодиодного прожектора с датчиком движения отличается от подключения прожектора с тремя контактами парой ключевых моментов. Во-первых, к датчику следует также подвести последовательно два провода – нулевой и фазовый. Во-вторых, советуем установить параллельно датчику обычный выключатель – на случай, если сам датчик неожиданно выйдет из строя. Подробную схему вы можете увидеть на рисунке ниже.

Видео

В статье мы разобрали как подключить светодиодный прожектор, если он имеет три провода или датчик движения. Наглядно весь процесс вы можете наблюдать на видео, представленных ниже.

Как подключить светодиодный прожектор своими руками:

Подключение светодиодного прожектора LLT СДО 5-20:

Подключение уличного прожектора с датчиком движения:

Как подключить светодиодный прожектор к сети 220 В?

Общее снижение цен на светодиоды и матрицы на их основе определяет широкое распространение LED-прожекторов, а универсальный характер этих светильников расширяет сферы их применения — придомовые территории, автостоянки, декоративная подсветка и так далее.

Схемы подключения светодиодного прожектора к сети 220 В не отличаются большой сложностью — минимальный набор инструментов и небольшие навыки электромонтажа выступают достаточными факторами самостоятельного подключения прожектора к сети.

Содержание

  • 1 Немного о конструктивных особенностях
  • 2 Схемы подключения
  • 3 Последовательность работ
  • 4 Подключение к электросети

Немного о конструктивных особенностях

Конструктивно светодиодный прожектор оформлен в металлическом корпусе, внутри которого располагается светодиодная матрица и блок питания (драйвер). В мощных моделях блок питания размещают снаружи, а светодиодная матрица соединена с радиатором охлаждения. В LED-прожекторах небольшой мощности в качества радиатора используется корпус осветительного прибора.

Чтобы подключить LED-прожектор к сети потребуется набор отверток и кабель, по которому поступает питающее напряжение. Выбор сечения проводов зависит от мощности осветительного прибора, которая определяет силу тока по подводимому кабелю. Так как светодиодные прожекторы имеют сравнительно небольшую мощность, то стандартного провода сечением 1,5 мм² с большим запасом хватит, если нужно подключить осветительный прибор мощностью до 200 Вт.

Отдельно стоит отметить, что нормы электробезопасности требуют использовать для подключения уличных прожекторов гибкие силовые кабели с многожильной конструкцией внутренних проводников. Примером такого решения является кабель NYM.

Схемы подключения

Для подключения внешней сети в корпусе светодиодного прожектора предусмотрена входная муфта для кабеля и клеммная розетка на три контактных группы — фаза (L), ноль (N) и земля. Цветовая маркировка проводов: фаза — красный или коричневый, ноль — синий или черный, земля — зеленый с желтым.

Стоит помнить, что корпус осветительного прибора соединен с земляным проводом клеммной колодки, что определяется мерами безопасности владельца светодиодного источника света. Если подводящий провод имеет двухжильную конструкцию (фаза и ноль), то клемму заземления в розетки можно оставить свободной.

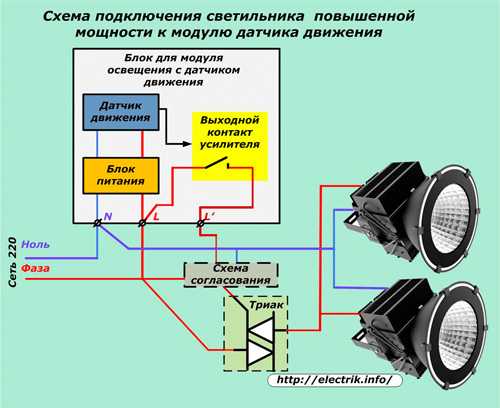

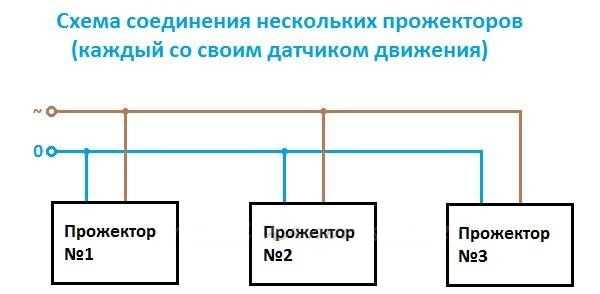

Если требуется подключить прожектор в схему освещения через датчик движения или освещенности, то подразумевается монтаж датчиков вместо, либо параллельно ручному выключателю.

В случае установки датчика рядом с осветительным прибором, для монтажных работ потребуется кабель с дополнительной жилой.

Последовательность работ

Непосредственное подключения кабеля к светодиодному прожектору состоит из нескольких основных этапов:

  1. Зачистка концевых окончаний проводов для их монтажа в клеммной розетке.
  2. Снятие крышки монтажной коробки или разборка корпуса прожектора — вид работы определяется конструкцией прибора освещения.
  3. Ввод сетевого провода через специальную муфту с сальником в корпусе прибора (гермоввод) и крепление жил в клеммных розетках. Подключение каждой жилы производится в соответствии с цветовой маркировкой и назначением жилы — фаза, нейтраль, земля.

В случае использования отдельных датчиков освещенности или движения, соединение проводов от датчика и ручного выключателя освещения выполняется в одну фазовую контактную группу.

После фиксации проводов в клеммной коробке необходимо аккуратно установить на место крышку монтажной коробки или корпуса осветительного прибора — светодиодный прожектор готов к установке на его рабочее место.

Подключение к электросети

Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Для этого необходимо выключить главный автомат в щите управления или отдельный автомат, если таковой предусмотрен схемой разводки сети.

При отсутствии цветной маркировки кабеля сети переменного тока, перед отключением автомата, необходимо определить фазовую жилу с помощью специальной индикаторной отвертки. Такая мера связана с тем требованием, что все выключатели и датчики должны монтироваться в разрыв фазовой жилы.

Как подать питание к проектору, монтируемому на потолке

Одна вещь, которая может моментально сделать установку проектора любительской, — это оборванный кабель питания. Даже когда кабелю удалось следовать вдоль линий стены и углов, нельзя обойти стороной тот факт, что это уродливо, и независимо от того, что у вас будет много кабеля для управления.

Если вы читаете наш блог некоторое время, вы знаете, что беспроводной HDMI и потоковая передача могут избавить нас от необходимости иметь дело с некоторыми кабелями, но для питания вам придется спрятать этот кабель: пропустив силовой кабель на чердак или пропустив провода через стену.

, если у вас есть чердака:

  1. Область и установите выпускную точку питания на The Attic
  2. Запустите кабель питания проектора на выпускной вариант
  3. Включите и тестируйте

9007 нет чердак:

  1. Решите, будете ли вы использовать комплект или проложите новую линию электропередач (пригласите электрика)
  2. Протяните провод от проектора к розетке
  3. Включите и проверьте

В обоих этих методах задействовано много деталей, и мы рассмотрим их все ниже. Не волнуйтесь, к тому времени, когда вы дойдете до конца этой статьи, вы почувствуете себя готовым сделать следующий шаг и наконец избавитесь от последнего кабеля, болтающегося между вами и чистой профессиональной установкой домашнего кинотеатра.

Если у вас есть чердак

Если вам повезло, что ваш проектор установлен на потолке с чердаком с другой стороны, у вас будет гораздо меньше работы. На самом деле, на чердаке уже может быть электрическая розетка, к которой можно подключиться. Однако то, что он существует, не означает, что он находится в нужном месте.

1: Определить и установить розетку

Вы не можете просто бросить розетку где угодно и ожидать, что все получится, и вы не можете просто протянуть удлинитель от кабеля питания проектора к розетке, которая случайно существует. Это строительный кодекс — вы не хотите, чтобы удлинительный кабель просто лежал на вашем чердаке вокруг всей этой изоляции.

Существует подходящее место для размещения розетки в зависимости от вашей установки, поэтому давайте начнем с ее поиска.

Проверьте расположение проектора и электрической розетки

Скорее всего, вы уже знаете, где хотите установить проектор, и если у вас еще нет крепления, не беспокойтесь, потому что мы составили список из 11 лучших. Это место на потолке установлено центральная линия экрана, где, вероятно, вы начали думать о настройке домашнего кинотеатра. И чтобы было ясно, проектор действительно должен быть установлен по центральной линии.

Это не проблема — у нас много места для работы, когда вам нужно попасть на чердак… наш маршрут не может быть заблокирован шпильками или балками, потому что мы просто идем прямо сквозь лист -рок.

Начните с того, что посмотрите, где находится проектор, и где вы хотите, чтобы кабель питания исчезал в потолке позади него. Это место, скорее всего, будет примерно в шести дюймах от самого проектора. Используйте искатель гвоздей на потолке, чтобы убедиться, что вы находитесь прямо рядом со гвоздем, а затем отметьте место маркером.

Теперь, используя сверло, просверлите потолок и вставьте светящийся стержень (на Amazon). Вам нужно будет сделать это, чтобы вы могли найти место, когда вы находитесь на другой стороне, на чердаке. Светящийся стержень не является обязательным на 100%, но он чрезвычайно полезен при прокладке кабелей через потолки и/или стены.

Когда вы оказались на чердаке и нашли эту дыру, теперь вам нужно выяснить, где относительно дыры должна быть розетка. Если вы знаете длину кабеля питания проектора, вы можете использовать эту информацию, чтобы попытаться найти где-нибудь в пределах «досягаемости» проектора, чтобы поставить розетку.

Если нет твердой поверхности — нет вертикальных реек два на четыре или чего-то еще, куда можно поставить розетку, ничего страшного. Вы всегда можете прикрутить выпускное отверстие к той стороне горизонтальной планки два на четыре, которая находится в пределах досягаемости. Сделайте звонок о том, где вы хотите установить розетку, исходя из просверленного вами отверстия и длины кабеля питания проектора, а затем вы будете готовы к следующему шагу.

Установите розетку

Теперь, когда вы выбрали правильное место, вы можете приступить к установке розетки. Если вы находчивы и знаете, что делаете, то вы можете сами купить коробку и использовать кабель Romex (подробнее об этом ниже) и, возможно, металлический кабелепровод, чтобы установить розетку в нужном месте. Но, скорее всего, вам пора вызывать электрика, и пусть он поработает здесь.

Предупреждение: Если вы еще не знаете, как установить розетку, я настоятельно рекомендую вам обратиться к электрику. Если у вас есть какая-либо неуверенность, не пытайтесь делать это без помощи профессионала.

Это может показаться немного пугающим, и у вас может возникнуть соблазн протянуть удлинитель от существующей розетки на чердаке, если она у вас есть, но, пожалуйста, не делайте этого! Опять же, это серьезная пожарная опасность и нарушение раздела 11.1.4.3 NFPA 1 (Национальной ассоциации противопожарной защиты).

Это время, когда дополнительные затраты и усилия, необходимые для установки розетки в нужном месте, имеют значение, поэтому обязательно сделайте это правильно!

2: Проложите кабель питания проектора к розетке

С розеткой в ​​нужном месте и готовой, все на чердаке подготовлено, и вы можете заняться вырезанием отверстия и протягиванием силового кабеля проектора. Однако перед этим вам нужно установить одну вещь: пластину для щетки для кабеля.

Установите щеточную пластину

Щеточные пластины, подобные этой (на Amazon), стоят каждой копейки за то, что они вам предлагают: чистое отверстие в потолке для прокладки кабелей. Очевидно, вы могли бы просто вырезать маленькое круглое отверстие в гипсокартоне, достаточно большое для штекера кабеля проектора, но щеточная пластина делает установку похожей на настоящую установку. В противном случае эта дыра в потолке будет выглядеть дилетантски.

Хорошей новостью является то, что щеточные пластины дешевы и просты в установке. Если у вас уже выбрано правильное место для кабеля, то с помощью щеточной пластины можно просто отметить место, где вы должны вырезать фиксатор — место, которое находится на одной линии с отверстием щеточной пластины, — а затем вы можете использовать любые крепления щетки. пластина пришла с фактически прикрепить его.

После этого просто протяните силовой кабель вверх через пластину, поднимитесь на чердак и подключите его к розетке. Одна вещь, на которую вы должны обратить внимание: легко разрезать слишком много гипсокартона и оказаться в положении, где отверстие слишком большой, и щеточная пластина не во что вкручивается.

По этой причине не следует пропускать описанный выше шаг измерения. Даже если вы приобрели щеточную пластину другой марки/модели, используйте карандаш, чтобы отметить фактическое отверстие, которое вам нужно вырезать, обязательно оставив место вокруг него, чтобы пластина могла ввинчиваться.

Медиа-кабели

Если вы собираетесь приложить все усилия, чтобы спрятать кабель питания прямо на чердак, вам могут понадобиться медиа-кабели. У вас есть несколько вариантов, например, поместить ваше аудио-видео оборудование в приставку (возможно, с ИК-ретранслятором, чтобы вы могли контролировать все это) или протянуть медиа-кабели от проектора на чердак, а затем сбросить вниз. с чердака в лучшем месте.

Обязательно помните об этом при планировании установки, потому что эта щеточная пластина позволит вам протянуть больше кабелей, и даже если вы собираетесь использовать беспроводную связь, у вас может быть возможность скрыть приемник HDMI (например) на чердаке, подводя к проектору только кабель HDMI.

Этим беспроводным приемникам обычно тоже требуется питание, поэтому вам нужно спланировать это: если что-то еще на чердаке будет нуждаться в энергии, вам нужно убедиться, что у вас достаточно розеток для всего этого.

3: Включите и проверьте

После того, как вы запустили питание, следующее, что вы должны сделать, это проверить установку и убедиться, что все работает. Если вы делали это самостоятельно, обязательно снова включите выключатели.

Если проектор включится, не помешает подняться на чердак и быстро все осмотреть, на всякий случай. Если проектор и любое другое оборудование, требующее питания, включено и остается включенным, то все готово!

Если вы

Нет Иметь чердак

Если у вас нет чердака, куда можно было бы протянуть силовой кабель, у вас впереди еще немного работы. С чердаком получить розетку там, где она вам нужна, относительно легко. Без него ваши возможности более ограничены.

Вам по-прежнему нужна розетка рядом с проектором, но теперь вместо открытого пустого пространства для работы вам придется прокладывать кабель через узкие щели в стене и потолке. Стоит попросить электрика сделать все это за вас, но если вы умеете или хотите, есть несколько способов сделать это самостоятельно.

1: Решите, будете ли вы использовать комплект или прокладывать линию электропередачи «с нуля».

Во-первых, вы должны знать, что есть несколько вариантов, если вы хотите сделать это самостоятельно. Во-первых, вы можете купить комплекты, такие как Powerbridge (на Amazon), которые поставляются со всем необходимым оборудованием и кабелями. Это самый простой вариант, но он по-прежнему оставляет вам проблему ловли проволоки через стену и потолок.

Другой вариант — установить новую розетку «с нуля», купив все детали самостоятельно. В основном это сводится к сборке собственного комплекта, аналогичного Powerbridge, но, если это вас не пугает (возможно, вы уже выполняли какие-то работы с электричеством), то основы описаны ниже.

Использование комплекта

Powerbridge (на Amazon) поставляется с предварительно нарезанными кабелями, которые очень просто подключаются к предусмотренным розеткам. Это упрощает задачу и делает работу более доступной для тех, у кого нет опыта работы с электрическими компонентами.

Вы натягиваете провод, устанавливаете щеточные пластины и все готово к подключению. Выловить провод не совсем просто, но более подробно об этом ниже.

Прокладка линии электропередачи «с нуля»

Если вы разбираетесь в электромонтажных работах, то вы, скорее всего, пропустите комплект и создадите собственное решение здесь. Вы по-прежнему будете ловить проволоку (в данном случае конкретно кабель Romex (на Amazon), который является лучшей практикой для подключения электричества в доме), но вам также нужно будет выяснить, где вы подключаетесь к своей электрической системе. , и какой тип розетки/куда вы собираетесь его поставить.

Вы можете выбрать утопленную розетку, которая хорошо вписывается в гипсокартон, позволяя легко подключать кабель проектора рядом, позволяя управлять любыми дополнительными кабелями, протягивая их над проектором.

2: Протяните провод от проектора к аудио/видеооборудованию

В любом из вышеперечисленных вариантов вам потребуется проложить кабель. Будь то кабель Romex или кабель из комплекта Powerbridge, протянуть рыболовную проволоку сквозь стены невозможно.

Ловля проволоки

Вероятно, это будет самая сложная часть установки. Вы действительно спрячете кабель, вам придется протянуть его над потолком, начиная с проектора, а затем заставить его спуститься по стене в нужном месте.

Это потребует тщательного планирования, и может быть неприятно, если вы на полпути поймете, что на пути стоит шпилька или балка. По этой причине вам нужно начать эту часть с поиска шпилек и нанести на карту маршрут кабеля.

Начните с того места, где должен заканчиваться выход проектора. Отметьте это место, а затем начните использовать искатель гвоздей, чтобы нанести на карту балки на потолке. Вам нужно будет сделать это карандашом, так как после этого вы захотите удалить эти отметки.

Как только вы получите представление о том, где находятся опоры и в каком направлении они работают, вы поймете, какие у вас есть варианты, к какой внешней стене направиться.

Затем позвоните на стену, к которой вы хотите подойти, исходя из того, где уже есть розетка. Если вы можете подойти к одной стене и уже находиться рядом с розеткой внизу, то это ваш лучший выбор. Затем используйте искатель шпилек, чтобы выяснить, на какой стороне шпильки находится выход, и убедитесь, что именно туда вы целитесь, когда ловите провод.

Наконец, вам может понадобиться убрать гипсокартон в углу потолка и стены, чтобы просверлить отверстие для прокладки кабеля, через которое он сможет пройти в стену.

Как видите, это нетривиальная задача… тем больше причин обратиться к электрику… но если вы идете по этому пути, предварительное планирование поможет вам получить кабель в нужном месте, готовый к установить розетки.

Установка щеточных пластин и розеток

Теперь, когда кабель проложен, вы почти в безопасности. По сравнению с рыболовным кабелем, установка самих розеток и любых пластин, которые они поставляются, очень проста. Электрическое подключение кабеля к розеткам может быть немного пугающим, но следуйте инструкциям по подключению, и все будет в порядке — просто убедитесь, что выключатели выключены, если вы подключаетесь к электрической системе дома.

В случае комплекта Powerbridge пластина, которая оказывается на земле, на самом деле является вилкой. Это сделано для того, чтобы вы могли использовать короткий удлинительный кабель для подключения от существующей розетки к концу комплекта Powerbridge. Это означает, что Powerbridge — это, по сути, прославленный удлинитель, но он соответствует коду, так что вот что.

Если вы используете комплект, у вас уже будут щеточные пластины для мультимедийных кабелей, но если вы запускали питание «с нуля», вам также могут понадобиться щеточные пластины для мультимедийных кабелей, если вы хотите их проложить к проектору. Однако, поскольку вы уже протянули одну леску, будет легко использовать веревку и существующий трос, чтобы протянуть их от одного конца к другому.

3: Включите и проверьте

Когда все подключено, включите его и проверьте. Опять же, убедитесь, что соответствующие выключатели включены, и что любые другие электрические соединения, которые вы выполнили, в первую очередь соответствуют коду. Но если вы включите проектор и не почувствуете запаха дыма в первые несколько минут, все готово (подробнее о других вещах, на которые следует обратить внимание, в нашем руководстве).

Заключение

Как видите, подать питание на потолочный проектор не так уж и просто, но выполнимо. Окупаемость чистой установки делает эту работу стоящей. Если у вас есть чердак, установить эту розетку — сложная задача, а если у вас нет чердака, вы, вероятно, немного расстроитесь, когда дело дойдет до прокладки силового кабеля через потолок и стены, но подумайте об этом. дополнительная работа — это именно то, что нужно, чтобы сделать работу правильно.

Как подключить проектор к потолку | Малый бизнес

Соломон Порецки

Установка фронтального проектора превращает комнату развлечений в настоящий домашний кинотеатр. Установка его над головой с помощью потолочного крепления помогает сэкономить место на полках, а также может уменьшить шум вентилятора. Однако, если он установлен неправильно, он также может превратить потолок в крысиное гнездо проводов. К счастью, правильная установка проводов для проектора над головой — относительно простой процесс. Чрезвычайно плоский настенный кабелепровод под покраску также позволяет легко скрыть провода эстетически приемлемым способом.

  1. Закрепите проектор на потолке с помощью потолочного крепления. Следуйте инструкциям производителя, чтобы убедиться, что крепление надежно прикреплено к потолочной балке или опорной балке. Перед установкой убедитесь, что положение установки позволяет проецировать изображение на экран. Многие проекторы не гибки в отношении того, где их можно разместить.

  2. Измерьте расстояние вдоль стены и потолка от ресивера домашнего кинотеатра и от розетки до проектора.

  3. Установите настенный кабелепровод, также известный как канал, между ресивером, розеткой и проектором. Как правило, кабелепровод привинчивается к стене или потолку. Вам понадобится угловой элемент, чтобы приспособить угол, где встречаются стена и потолок.

  4. Намотайте шнур проектора на крепление. Вставьте его в розетку на удлинителе.

  5. Подключите кабель HDMI к входу проектора.

  6. Проложите кабель питания и кабель HDMI в кабельном канале. Защелкните крышку, чтобы зафиксировать их, иначе они выпадут. Продолжайте размещать крышки, спускаясь по потолку и вниз по стене.

  7. Подключите другой конец кабеля HDMI к видеовыходу ресивера или процессора. Вставьте удлинительный кабель в открытую розетку рядом с оборудованием.

  8. Покрасьте кабелепровод в тон потолка и стены. Это поможет ему смешаться и сделать его почти невидимым, особенно когда свет приглушен.

Каталожные номера

  • Кинотеатр Источник: Технология потолочного монтажа видеопроектора
  • RAM Electronics: Как подключить телевизор высокой четкости к домашнему кинотеатру

Советы

  • Если проектор установлен рядом с потолочным вентилятором, попросите электрика подключить потолочную розетку вместо использования удлинителя.
