Принципиальные и монтажные электрические схемы

Урок 30. Технология 8 класс ФГОС


На этом уроке мы будем говорить об электрических схемах. Узнаем, что они собой представляют. А также обсудим основное назначение электрических схем и их виды.


Конспект урока «Принципиальные и монтажные электрические схемы»

Современное
электрическое оборудование в своей работе использует многочисленные
технологические процессы, протекающие по различным алгоритмам.

Электромонтёру,
напомним, что это специалист, который занимается эксплуатацией, монтажом,
наладкой и ремонтом электрооборудования, нужно иметь правильную информацию обо
всех особенностях электрооборудования. Для этого создают специальные электрические
схемы
.

Электросхема
представляет собой документ, в котором по определённым правилам обозначаются связи
между составными частями устройств, которые работают за счёт протекания
электроэнергии.

Проще
говоря, электрическая схема – это чертёж или графическое
изображение электрооборудования и цепей связи.

Самая
простая электрическая цепь может содержать всего лишь три элемента: источник,
нагрузку и соединительные провода.

Но
в реальности электрические цепи намного сложнее. Они, помимо основных
элементов, содержат различные выключатели, рубильники, пускатели, контакторы,
предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки
и другое.

Всё
это и указывается в электрической схеме и даёт понимание электромонтёрам о том,
как работает установка и из каких элементов она состоит.

Основное
назначение электросхемы
– помощь в подключении установок, а
также в поиске неисправности в цепи.

Электрические
схемы создаются для электриков всех специальностей. Но каждая отдельная схема
имеет свои особенности оформления. Чаще всего электрические схемы делят на принципиальные
и монтажные.

Оба
типа этих схем очень взаимосвязаны. Они дополняют информацию друг у друга,
выполняются по единым стандартам, понятным всем пользователям, но имеют отличия
в своём назначении.

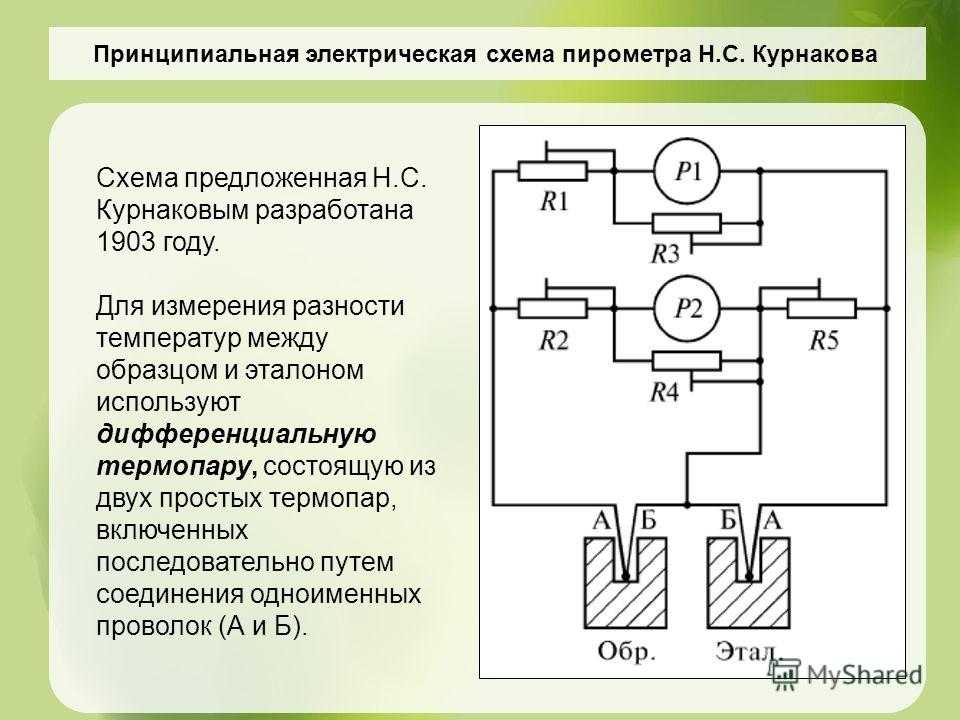

Итак,
принципиальная электрическая схема представляет собой графическое
изображение электрической цепи, на котором все её элементы изображают в виде
условных знаков.

На
экране вы видите таблицу с условными обозначениями элементов электрической
цепи.

Принципиальные
электрические схемы
создают в первую очередь для того,
чтобы показать принцип работы и взаимодействие составляющих элементов в порядке
очерёдности их срабатывания.

На
экране вы видите простейшую принципиальную электрическую схему цепи.

Обратите
внимание, она состоит из источника электрической энергии в виде батареи
гальванических элементов, нагрузки в виде лампы накаливания и выключателя.

Что
касается монтажных электрических схем, то они представляют собой
чертежи или эскизы частей электрооборудования, по которым выполняется сборка,
монтаж электроустановки. В монтажных схемах учитываются расположение,
компоновка составных частей и отображаются все электрические связи между ними.

На
экране вы видите пример монтажной электрической схемы.

По
этой схеме электромонтёр увидит, что все элементы электрической цепи крепятся
на монтажной плате. Источником электроэнергии служит батарея от карманного
фонарика. Монтажные провода, которые идут к батарее, припаиваются
непосредственно к её электродам. А малогабаритная лампочка вворачивается в
ламповый патрон, который закреплён на плате. В свою очередь монтажные провода
крепятся к клеммам лампового патрона с помощью пайки, как и провода к
выключателю. А контакты выключателя также закреплены на монтажной плате.

По
указанным примерам схем можно сделать вывод, что основным отличием
принципиальной и монтажной электрических схем является
то, что
принципиальная схема показывает соединение только основных элементов цепи, без
комплектующей арматуры (например, электророзеток, вилок, ламповых патронов), а
вот монтажная электрическая схема показывает точное (реальное) расположение
элементов относительно друг друга, комплектующую арматуру и места подключения
проводов.

Получается,
что все монтажные схемы создаются на основе принципиальных и содержат всю
необходимую информацию по производству монтажа электроустановки, включая
выполнение электрических соединений. Без их использования создать качественно,
надёжно и понятно для всех специалистов электрические подключения современного
оборудования невозможно.

Для
того чтобы правильно вычертить электрическую схему нужно обязательно соблюдать
размеры и пропорции условных графических обозначений
.

Линии
связей между элементами схемы обязательно нужно проводить параллельно или
взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не
применять.

Итоги
урока

На
этом уроке мы говорили об электрических схемах. Узнали, что электросхема – это
чертёж или графическое изображение электрооборудования и цепей связи. Основное
назначение электрической схемы – помощь в подключении установок, а также в
поиске неисправности в цепи. Электрические схемы чаще всего делят на
принципиальные и монтажные. Принципиальные электрические схемы создают для
того, чтобы показать принцип работы и взаимодействие составляющих элементов в
порядке очерёдности их срабатывания. В монтажных схемах учитываются
расположение, компоновка составных частей и отображаются все электрические
связи между ними.

Предыдущий урок 29
Электрический ток и его использование

Следующий урок 31
Параметры потребителей электроэнергии



Получите полный комплект видеоуроков, тестов и презентаций
Технология 8 класс ФГОС

Чтобы добавить комментарий зарегистрируйтесь или войдите на сайт

Схемы и схемы подключения (Цепь №1)



ГОАЛЫ :

  • Толкование принципиальных схем.
  • Интерпретация электрических схем.
  • Соедините цепи управления, используя схемы и электрические схемы.
  • Обсудите работу схемы №1.

Схемы и схемы соединений являются письменным языком цепей управления.
Электрики по обслуживанию должны уметь интерпретировать схемы и проводку
схемы для установки контрольного оборудования или устранения неполадок существующего контроля
схемы. Принципиальные диаграммы также известны как линейные диаграммы и лестничные диаграммы.
диаграммы. На принципиальных схемах компоненты показаны в их электрической последовательности.
без учета физического местонахождения. Схемы используются чаще всего
другой тип схемы для подключения или устранения неполадок в цепи управления.

На электрических схемах показаны элементы управления с подключением
провода. Схемы подключения иногда используются для установки новых цепей управления,
но они редко используются для устранения неполадок в существующих цепях. илл. 1А
показана принципиальная схема пуск-стоп, кнопочная цепь. илл. 1Б
показана схема той же цепи.

Рис. 1А Принципиальная схема кнопочной станции пуск-стоп.

Рис. 1B Схема подключения кнопочной станции пуск-стоп.

Рис. 2А Цепь №1. Цепь отключения сигнала тревоги.

Рис. 2B Реле давления замыкается.

Рис. 2C Звуковой сигнал отключен, но сигнальная лампа остается включенной.

При чтении принципиальных схем следует помнить следующие правила.

A. Читайте схему, как книгу — сверху вниз и слева
направо.

B. Символы контактов показаны в обесточенном или выключенном положении.

C. Когда на реле подается питание, все контакты, управляемые этим реле
изменить положение. Если на схеме контакт показан нормально разомкнутым,
он закроется, когда на катушку, управляющую им, подается напряжение.

Три схемы, показанные в этом и следующих разделах, используются для иллюстрации
как интерпретировать логику схемы управления с помощью принципиальной схемы.

Цепь №1, показанная на рис. 2А, представляет собой цепь отключения сигнала тревоги. Цель
цепи подавать звуковой сигнал и включать красную сигнальную лампу, когда
давление конкретной системы становится слишком большим. После тревоги
прозвучал, кнопку RESET можно использовать для выключения звукового сигнала, но
красная сигнальная лампа должна гореть до тех пор, пока не упадет давление в системе
до безопасного уровня.

Обратите внимание, что в системе не может течь ток из-за открытого давления.
переключатель, пс.

Если давление повышается настолько, что реле давления PS замыкается,
ток может течь через нормально замкнутый контакт S на рупор. Текущий
также может течь через красную сигнальную лампочку. Однако ток не может течь
через нормально разомкнутую кнопку RESET или нормально разомкнутый контакт S (рис.
2Б).

Если кнопка сброса нажата, замыкание цепи через реле S
катушка. Когда на катушку реле S подается напряжение, нормально замкнутый контакт S размыкается, а нормально разомкнутый контакт S замыкается. Когда нормально замкнутый контакт S
размыкается, цепь к звуковому сигналу разорвана. Это заставляет рог поворачиваться
выключенный. Нормально разомкнутый контакт S используется в качестве удерживающего контакта для поддержания
ток на катушку реле при отпускании кнопки RESET (рис.
2С).

Красная сигнальная лампа будет гореть до тех пор, пока не сработает реле давления.
снова открывается. Когда реле давления размыкается, цепь размыкается и ток через систему прекращается. Это вызывает красную сигнальную лампочку
выключится, и катушка реле S обесточится. Когда реле S обесточится,
оба контакта S возвращаются в исходное положение. Схема
теперь вернулся к тому же состоянию, что и на рис. 2А.

ВИКТОРИНА :

1. Определите схему.

2. Определите электрическую схему.

3. Ссылаясь на схему №1 (рис. 2А), объясните работу схемы.
если реле давления PS было подключено нормально замкнутым, а не нормально
открытым.

Лестничная диаграмма | Схематическая диаграмма | Схема подключения

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Определение схемы подключения

Схема подключения, показанная на рис. 1, представляет собой электрическую распечатку, на которой показаны соединения всех компонентов оборудования.

Схемы электрических соединений, как правило, показывают точное представление внутреннего положения электрических компонентов в шкафу управления и/или цепи. Иногда электрические схемы могут точно представлять изображение. Единственная разница заключается в том, что компоненты представлены электрическими символами, независимо от того, являются ли они стандартными символами NEMA или стандартными символами IEC , тогда как графическое изображение будет иметь более реалистичное представление электрического компонента.

Схемы подключения могут быть очень точными для изображения компоновки оборудования. Все соединительные провода показаны и подключены от одного компонента к другому. Схемы подключения широко используются электриками при подключении электрического или электронного оборудования, а также техниками при обслуживании оборудования.

Рис. 1. Схема подключения вентилятора

  • Вы также можете прочитать: Электрические символы | Обозначения на электрических чертежах

Определение принципиальной схемы

Схематическая диаграмма, показанная на рис. 2, представляет собой тип чертежа, который иллюстрирует электрические соединения и функции определенных цепей с помощью графических символов.

Принципиальные схемы часто не показывают физическое взаимоотношение или расположение компонентов в цепи; однако схематические диаграммы полезны для понимания последовательности операций или работы схемы.

Схемы не предназначены для иллюстрации физических размеров или внешнего вида устройства, а также его местоположения. При поиске и устранении неисправностей электрические схемы необходимы, поскольку они позволяют техническому специалисту отслеживать цепь и ее функции независимо от фактического местоположения или физического размера компонента.

Рисунок 2. Схематическое изображение простой цепи

Определение лестничной диаграммы

Лестничная диаграмма, показанная на рис. 3, представляет собой схему, поясняющую логику электрической цепи или системы с использованием стандартных символов NEMA или IEC. .

Лестничная диаграмма используется для указания взаимосвязей между компонентами схемы, а не фактического расположения компонентов. Лестничные диаграммы обеспечивают быстрое и простое понимание соединения электрических компонентов в цепи или операции.

Рисунок 3. Лестничная диаграмма

Расположение символов на лестничной диаграмме должно способствовать ясности и пониманию. Графические символы, сокращения и обозначения устройств нарисованы в соответствии с отраслевыми стандартами. Схема должна указывать самый прямой путь логической последовательности. Линии между символами могут быть горизонтальными или вертикальными, но их следует проводить так, чтобы линии не пересекались друг с другом.

Лестничные диаграммы не следует путать с однолинейной диаграммой. Однолинейная диаграмма имеет только одну линию между отдельными компонентами. лестничные диаграммы; однако часто показывают несколько линий, ведущих к компонентам и от них, независимо от того, являются ли они последовательными или параллельными соединениями.

ПРАВИЛА ЛЕСТНИЧНЫХ СХЕМ

Лестничная схема, показанная на рис. 4, легко читается, поскольку состоит только из двух основных частей — рельсов и перекладин . Рельсы — две темные вертикальные линии, обозначающие источник питания схемы управления. Напряжение цепи управления обычно составляет 12–120 В в зависимости от номинальных значений нагрузок, подключенных к цепи.
