Схема разводки и подключения электропроводки
Содержание
Особенности проводки в новых домах
Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.
Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.
Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.
Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.
Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.
Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.
Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.
Зачем делать проект электропроводки в квартире
Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.
Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.
Когда у застройщика хранится план, проблем подобного рода не возникает.

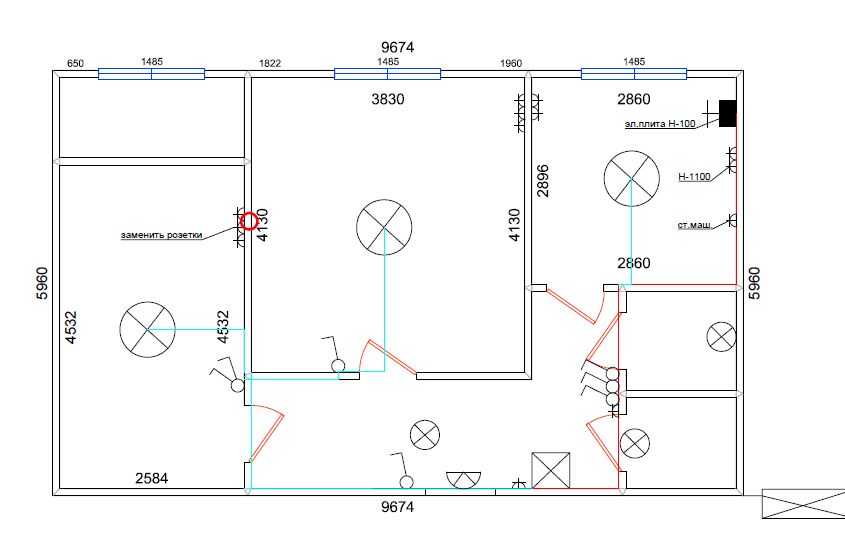

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
Схема электрической проводки включает в себя следующие элементы:
- Распределительный щиток, который может быть внутриквартирным или общим.
- Электрический счетчик для контроля над расходом электроэнергии.
- Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
- Кабели и провода, с помощью которых осуществляется разводка до электроточек.
- Выключатели и розетки для управления освещением и подключения бытовой техники.
Принцип разделения внутриквартирной сети – зачем это нужно
В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.
По этой причине внутридомовая сеть разделяется на несколько групп.
Разветвление внутридомовой сети.
Чаще распределение делаются по помещениям, но есть и другие принципы деления:
- Отдельная группа на освещение.
- Подключение мощной бытовой техники.
- Отдельная кухонная линия.
- Обособление туалета и ванны.
Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.
Готовим исходные данные
Составить такую схему, это полдела.
Для расчета нам нужно знать:
- где и какие приборы будем устанавливать;
- потребляемую мощность, с учетом запаса на появление новой техники;
- тип проводки, открытая или закрытая.
С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.
Они делают всего лишь три шага:
- умножают площадь квартиры на два и получившуюся цифру берут за метраж;
- для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
- для мощных потребителей (электроплиты) планируют сечение в 6 мм.
Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.
Какой будет ввод: одна или три фазы
Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.
Он выгоден лишь в двух случаях:
- если будет подключено мощное оборудование — электрокотел, теплые полы;
- если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.
В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.
Определяемся, как будем делать разводку
Пример разводки, когда на каждую группу потребителей отдельная линия и защита.
Возможны несколько вариантов:
- Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
- Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
- Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.
Тип проводки
Есть два типа проводки, открытая и скрытая:
- Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
- Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.
Кстати, расчет электропроводки в деревянном доме, хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.
Провода скрытые в пробитых в стене штробах.
Чертим схему разводки электропроводки
Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.
Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.
Таким образом, мы добиваемся следующих преимуществ:
- Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
- Получаем готовую разметку выполнения работ и нарезки штроб.
- Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.
Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.
Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме, набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.
Что нужно учитывать, размечая расположение элементов проводки
Пример разметки прямо на стене.
При разметке учитываем следующее, любая инструкция по проектированию учитывает это:
- Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
- Все разветвления делаются только в распределительных коробках.
- Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
- Проводка должна быть на 15 см ниже потолка.
- Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).
Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.
Определяем потребителей и нагрузки
Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.
Если затрудняетесь определить мощность эта табличка Вам в помощь:
Электроприбор | Средняя мощность, КВт | Электроприбор | Средняя мощность, КВт |
телевизор | 0,3-0,4 | кондиционер | 1,5-2 |
принтер | 0,5-0,3 | проточный нагреватель воды | 1,5-1,8 |
персональный компьютер | 0,8-0,6 | емкостный водонагреватель | 1,5-2 |
фен | 1-1,1 | электродрель | 0,5-0,8 |
электроутюг | 1,6-1,8 | перфоратор | 1200 |
чайник | 1,2 | заточной станок (наждак) | 0,5-1 |
вентиляторы | 0,5-1 | циркулярная пила | 1,3-2 |
тостер | 0,8 | электрический рубанок | 0,5-1 |
кофеварка | 0,9-1,1 | электролобзик | 0,5-0,7 |
пылесос | 1,8-1,5 | шлифовальная машина | 1,2-1,7 |
масляный обогреватель | 1,5-2 | фуговальный (рейсмусовый) станок | 2,0-2,5 |
микроволновка | 1,4-1,6 | компрессор | 1,0-2,0 |
электрическая духовка | 2,0-2,1 | электрическая газонокосилка | 1,0-1,5 |
электроплита | 2,5-3,5 | сварочный агрегат | 2,0-3,0 |
холодильник | 0,8-0,6 | минибашня | 0,8-1,2 |
стиральная машина | 2,0-2,5 | цепная электропила | 0,8-1,5 |
Определив, сколько и чего у нас будет подключено можно двигаться дальше.
С чего начать составление проекта
В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.
Составление электропроекта розеток
На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.
При желании пользуемся принятыми условными обозначениями.
Дальше розетки нужно разбить на групповые цепи (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.
Практическое разделение электропроводки на группы
- Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
- Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
- Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер — кабель 3×2,5 мм², марка ВВГнг.
Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.
Составление электропроекта для освещения
- Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
- На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).
Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.
Схема квартирного щитка
- По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
- Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
- Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.
Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.
Расчёт сечения кабеля
Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.
Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.
Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.
Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.
Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.
Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.
Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.
Расчет автоматов и устройств защиты
Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.
При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.
Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.
Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.
При выборе УЗО нужно учесть, что:
- УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
- Устройство ставится в цепь после автомата защиты этой электрической группы.
- Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.
Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.
Расчёт длины кабеля
Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.
К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.
Пример
Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.
Расчёт по току:
Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель в рассмотрение не берем.
Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.
Всё, расчет электропроводки в квартире для новой стиральной машины проведён.
Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры
youtube.com/embed/9rLYMk1pF7M?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Как самому сделать электропроект
Как сделать разводку электропроводки в квартире
Источники
- https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
- https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4
- https://ehto.ru/proekty-elektriki/ehlektroproekt-kvartiry-svoimi-rukami
- https://elektriksan. ru/elektrika/raschjot-jelektroprovodki-v-kvartire/
Схема и разводка электрики в квартире – советы и отзывы
Главная » Ремонт электрики в квартире своими руками » Схема и разводка электрики в квартире – советы и отзывы
Автор Михаил На чтение 10 мин. Просмотров 1.3k. Опубликовано Обновлено
Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.
Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.
1 Варианты соединения элементов в электрических цепях
2 Как правильно выполнить разводку электрической проводки
3 Классика составления схемы электропроводки
4 Соблюдение требований, условий и норм
5 Базисные варианты обустройства в квартире электрической системы
5.1 Две группы электропроводки однокомнатной квартиры
5.2 Рекомендуемая схема разводки электрики в многокомнатной квартире
6 Видео урок: самостоятельное выполнение электрической разводки в квартире
Варианты соединения элементов в электрических цепях
Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.
Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:
- Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.
- Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.
- Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.
Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.
Как правильно выполнить разводку электрической проводки
К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:
- Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.
- “Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.
- “Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.
При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.
Классика составления схемы электропроводки
Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.
Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.
Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.
Чаще всего приборы разделяют по группам по такому принципу:
- Освещение — жилые комнаты, кухня и коридоры;
- Электроснабжение — жилые комнаты;
- Электроснабжение — кухня и коридоры;
- Освещение и электроснабжение — санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;
- При наличии в квартире электроплиты, ее также следует обособить от других.
Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО — защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.
После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.
Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.
На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.
Соблюдение требований, условий и норм
Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:
- В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;
- Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;
- Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.
- Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;
- Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;
- Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;
- Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки — 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.
- Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;
- Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.
Базисные варианты обустройства в квартире электрической системы
Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.
Две группы электропроводки однокомнатной квартиры
Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.
Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.
Рекомендуемая схема разводки электрики в многокомнатной квартире
На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).
При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.
При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры. Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники. Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому
Наиболее предпочтительно будет, если работу по разводке электрики в квартире выполнят опытные квалифицированные специалисты, которые выполнят ее на профессиональном уровне и с гарантией, и тем самым избавят вас от ошибок и рисков.
Видео урок: самостоятельное выполнение электрической разводки в квартире
Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!
Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.
Квартира продолжает отключать электрическую цепь
» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Почему в квартирном блоке может срабатывать автоматический выключатель: Почему в моей квартире отключается автоматический выключатель? |
|
Отключение автоматического выключателя в квартире
Электрика Вопрос: Почему в моей квартире отключается автоматический выключатель?
- Недавно я переехал в 6-комнатную квартиру. За последние 8 дней, что я там живу, выключатель срабатывал 5 раз в разные дни.
- Однажды он сработал, потому что переносной обогреватель и холодильник были подключены к розетке в разных комнатах.
- В других случаях это было из-за различных комбинаций освещения.
- Я хочу сказать, что он сработал из-за того, что в стену было воткнуто несколько предметов.
- Больше всего меня беспокоит то, что в моей квартире есть только ОДИН выключатель.
- Означает ли это, что все мои розетки подключаются к одному выключателю, и противоречит ли это кодексу штата Висконсин?
- Пожалуйста, дайте мне знать, кому я могу позвонить, чтобы проверить это и соответствует ли это стандартному коду.
Спасибо.
История: Ванг, студентка из Милуоки, штат Висконсин.
Дополнительные комментарии: Очень информативный сайт.
Ответ Дэйва:
Спасибо за вопрос по электрике, Ванг.
Почему в квартире срабатывает автоматический выключатель
- Во-первых, переносные обогреватели обычно потребляют много энергии и могут требовать собственной цепи, поэтому, если нагреватель был подключен к холодильнику, он, несомненно, отключит цепь.
- Ванг, вы утверждаете, что на всю квартиру всего один выключатель, и мне интересно, какого размера эта цепь.
- Если единственная цепь представляет собой цепь на 15 или 20 ампер, этого будет недостаточно.
- Сейчас я не знаю специфики вашей квартиры, типа возраста и размера блока, но в любом случае одной цепи будет недостаточно.
- Существуют агентства, которые должны предоставить помощь, если она вам понадобится
- Вам следует пройти процедуру информирования управляющего квартирой о проблеме и предоставления ему возможности исправить ситуацию.
- Если они не позаботятся о ситуации, вы можете проконсультироваться с местным Управлением по правам арендаторов или Жилищным управлением, которое поможет вам решить эту проблему.
- Кстати, безопасное жилище должно иметь следующее:
- Установленные дымовые извещатели
- Розетки с защитой GFCI
- в ванной
- и кухня
Подробнее об электропроводке
Электропроводка к настенной розетке
Электропроводка к электрической розетке для дома
Домашняя электропроводка включает в себя розетки на 110 В и розетки на 220 В, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Автоматический выключатель
Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
освещение
Статьи по домашнему освещению
Домашнее освещение Статьи, посвященные встраиваемому освещению, освещению под шкафами, терминологии освещения и т. д.
Электротехнические нормы и правила
Статьи электрических норм
Электротехнические нормы и правила Справочник, охватывающий цепи AFCI, электрические коробки, электрические цепи, электрические кодовые розетки, электрические GFCI, электрическое заземление, электрические проекты, электрические услуги, электропроводка, электропроводка, код электропроводки, код освещения, датчик дыма,
Вам также может быть полезно:
|
|
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> |
Где находится выключатель в квартире?
Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше
Написал Эдвин Джонс / Факт проверен Эндрю Райтом
Важно знать, где в квартире, в которой вы сейчас проживаете, находится выключатель.
Поможет вам устранить неполадки, когда вам нужно сбросить вашу цепь после сильного скачка напряжения в вашей квартире. Кроме того, вы можете свободно отключить схему, когда вам нужно выйти на несколько дней или недель.
Коробка выключателя в квартире обычно устанавливается в шкафах спален или на стенах в прихожей. Однако некоторые коробки выключателя подключены к главному выключателю дома владельца.
В этой статье я расскажу вам об основных способах устранения неполадок, которые вы можете применить в случае чрезвычайной ситуации.
Содержание
- Как найти выключатель в квартире
- Заключение
Как найти выключатель в квартире
Чтобы определить местонахождение главного выключателя в квартире, вы можете обратиться к своему арендодателю или владельцу квартиры. Если запрос у арендодателя окажется трудным или слишком хлопотным, вы также можете проверить это самостоятельно.
Взломщики квартир в основном располагаются в коридорах или подсобных помещениях выдающихся зданий. Также есть вероятность, что блок выключателя находится в центральном месте квартиры, например, в прачечной. Как правило, цвет коробки в основном серый, но также обычно белый или черный — в зависимости от производителя.
Помимо поиска коробки выключателя, вам также необходимо знать конкретный автоматический выключатель вашего квартирного блока. К счастью, большинство коробок выключателей снабжены этикетками для облегчения идентификации. Не забудьте получить разрешение от арендодателя на устранение неполадок, когда это необходимо.
Однако бывают случаи, когда вы не можете найти коробку выключателя в квартире для некоторых многоквартирных домов. И даже когда блок выключателя легко заметить, он также может быть недоступен, так как у него есть защитный замок.
Эта защита реализована для предотвращения случайного включения автоматического выключателя другого соседа.
Как правило, домовладельцы предоставляют вам доступ к выключателю только в том случае, если вы живете в большом жилом комплексе.
Знание того, где находится блок выключателя, не означает, что вы несете ответственность за устранение неполадок в электрической системе. Арендодатель или владелец квартиры должен нести ответственность за содержание квартирного контура. Вы можете выполнять только некоторые базовые действия по устранению неполадок, пока они дают вам доступ к блоку выключателя.
Вот видео от Zaxtor99, в котором показано, как сбросить автоматический выключатель, когда в вашей электрической цепи происходит сильный скачок напряжения. Это важное руководство по устранению неполадок удобно как для большинства квартир, так и для вашего дома.
Заключение
Независимо от того, являетесь ли вы домовладельцем, арендодателем или арендатором, полезно знать местонахождение вашего выключателя. Это поможет вам сэкономить деньги и время на вызове профессионала для устранения основных неполадок в ваших цепях.
Эта статья поможет вам найти, где в квартире находится выключатель? А как насчет ваших соседей и коллег, можете ли вы поделиться с ними этой статьей, чтобы они тоже знали, как найти свою коробку выключателя? Поделитесь своими мыслями в комментариях ниже.
Эдвин Джонс
Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower.
