Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ
Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.
Регламентирующие документы
Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.
Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж.
Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).
Электрооборудование также имеет условные обозначения.
Существует две основных разновидности обозначений электрооборудования:
- Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
- Условное обозначение электрооборудования на электрических схемах.
Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.
В настоящее время на территории России действует следующий стандарт:
ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».
Этот государственный стандарт введён в действие ещё в 1988 году.
Условные графические обозначения электрооборудования
Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.
Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:
ГОСТ 2.721–74 «Обозначения условные графические в схемах».
Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.
Условные обозначения электрооборудования
Обозначение розеток
Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.
На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:
Общее условное графическое изображение розеток
Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:
Общее условное графическое изображение розеток
Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:
Общее условное графическое изображение розеток
В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.
Кодировка степени защиты составляется таким образом:
IP X1X2 AM где:
Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;
X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;
АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям.
Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.
Для удобства ориентации в кодировке степени защиты приведена справочная таблица.
Характеристики электрооборудования, согласно кодировке IP.
Справочная таблица
Графические обозначения выключателей
Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.
Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.
Обозначение основных типов выключателей
Наглядный пример:
Условные обозначения выключателей
Международная классификация IP распространяется на выключатели аналогично розеткам.
Отдельного внимания заслуживает комбинированное электрооборудование.
Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.
Совмещенное электрооборудование
Условные символы на электрических схемах
С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.
Обозначения электрооборудования
Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.
Условное графическое обозначение
Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.
Условное обозначение
А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей.
Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.
Условные обозначения выключателей (автоматических) на электрической схеме
Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.
- Автор: Дмитрий Гаврюк
- Распечатать
Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности.
Оцените статью:
(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Как на схеме обозначается розетка и выключатель: расшифровка изображений на чертеже
Для прокладки электропроводки в помещении нужно понимать, как на схеме обозначаются розетки и выключатели.
Это очень важный момент, так как от верного их монтажа будет зависеть не только общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами электропроводки, а также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет полностью проработана.
- Необходимость схемы
- Регламент обозначений на чертеже
- Розетки и выключатели
- Изображение блоков

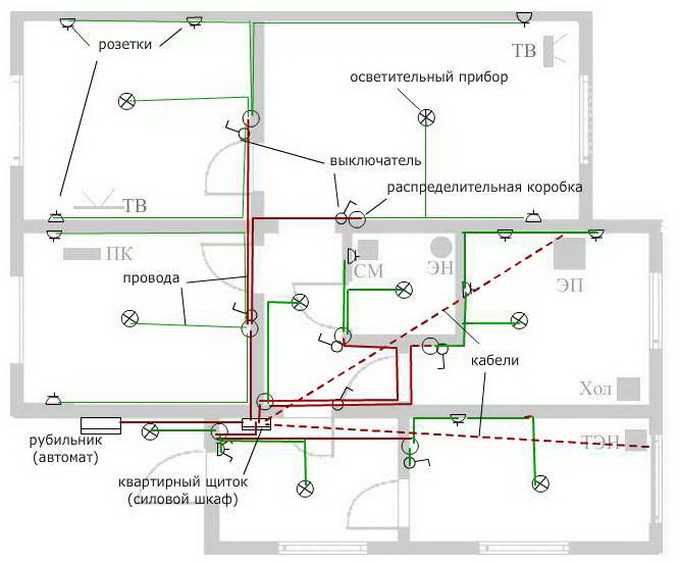

Необходимость схемы
Многие владельцы квартир в новостройках сталкиваются с такой проблемой, как замена электропроводки. Не обходит эта тема и старые квартиры, где такая работа просто необходима в силу устаревания коммуникаций. Поэтому жильцам обязательно нужно продумать, как будут располагаться выключатели и розетки согласно планировке.
Сначала нужно определиться с расположением мебели и техники, набросать от руки примерную схему и условно обозначить все точки. После можно приглашать специалиста, чтобы он перенес набросок с точным обозначением розеток и выключателей на чертежи.
Благодаря этому мастер и хозяева смогут определить, сколько необходимо закупить материала, каких это потребует денежных вложений и как будет проходить работа в целом.
Регламент обозначений на чертеже
Обозначение выключателей и розеток на схемах было разработано и утверждено ГОСТом еще в далекие советские времена. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях. С тех самых пор символы, которыми обозначаются все точки, не претерпели никаких изменений, их используют и сегодня.
Обозначение розетки на электрической схеме, а также выключателя, происходит с использованием элементарных геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников. Все они по-разному соединяются друг с другом на чертеже, поэтому могут обозначать не только розетку или выключатель, но и разные механизмы и приборы в электрике, а также указывать на принцип их управления.
Розетки и выключатели
В документах, регламентирующих установку всех точек в электропроводке, можно наглядно увидеть, каким образом нужно рисовать розетки. Там же даны и формулировки основных понятий. Например, розетка — это часть штепсельного соединения, коммуникационный аппарат, который нужен для подключения приборов к сети. Она всегда работает в паре с вилкой.
Любая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят линии. Количество этих линий всегда указывает на тип самого аппарата. Существует два способа монтажа розеток:
- Для открытой проводки устанавливаются наружные аппараты, которые прикрепляются прямо к стене и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого вверх отходит одна линия. Внутри него нет никаких дополнительных знаков.
- Для закрытой проводки используются внутренние аппараты, которые монтируются непосредственно в саму стену.
Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.
Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.Часто в современных квартирах можно встретить двойные розетки. Это удобно и практично для современного человека, так как к ним можно подключить сразу два электроприбора. Их обозначение на схеме производится при помощи всё того же полукруга с учетом проводки (закрытой или открытой):
- двойной аппарат закрытой проводки выглядит как полукруг с двумя вертикальными линиями, отходящими от поверхности окружности;
- двойное устройство открытой проводки — это все тот же полукруг с двумя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой внутри него по центру.
На сегодняшний день очень часто в быту применяются розетки с заземлением.
Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (в зависимости от типа проводки и количества блоков), а также горизонтальную черту, как бы лежащую на поверхности выпуклой части изображения.
Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. К ним можно отнести электроплиты, котлы или водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: тремя фазами, нулевым контактом и заземлением. На схеме это выглядит следующим образом:
- полукруг с горизонтальной линией на поверхности — заземление;
- выходящие из одной точки по центру поверхности полукруга три линии — это фазы и нулевой контакт.
Существуют также полностью влагостойкие аппараты, оснащенные защитной крышечкой. На чертежах они обозначаются привычным полукругом и линиями (заземление и контакт), но только первый полностью закрашен черным цветом. Также их обозначают двумя английскими буквами IP, указывающими на сам факт влагостойкости, и двумя цифрами, свидетельствующими о степени защиты от пыли и влаги.
Выключатель представляет собой коммуникационный аппарат, с помощью которого можно управлять осветительными приборами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается маленьким кружком, от поверхности которого отходит длинная линия. От неё отходит еще одна маленькая черточка, похожая на крючок. Количество этих маленьких крючков указывает на численность клавиш выключателя. Если от длинной линии отходит два крючка, значит, клавиши две и т. д.
Так же, как и розетки, выключатели могут быть внешними и внутренними.
Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими только в одну сторону. Внутренний прибор будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели влагостойкого типа на схеме обозначаются закрашенными кружочками. Их также помечают английскими буквами IP и двумя цифрами.
Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками (одна сверху, а вторая снизу). Это обозначает, что переключатель дает возможность управлять одним и тем же осветительным прибором из разных мест помещения. Такие аппараты часто устанавливают в длинных коридорах или на лестничных площадках.
Изображение блоков
Для большего удобства в помещениях розетки и выключатели устанавливаются не отдельно друг от друга, а в блоке. Его, например, можно использовать для управления электричеством и освещением в санузлах. Он также нуждается в особом схематическом обозначении.
Любой блок в чертеже будет иметь основу в виде полукруга, от основания которого отходят линии и пересекают поверхность окружности:
- одна черта обозначает розетку;
- вторая линия указывает на переключатель, здесь же будут крючки клавиш;
- третья горизонтальная черта — это заземление;
- зеркальное расположение линий с крючками свидетельствует о многофункциональности переключателя.
Все подобные аппараты обязательно имеют одну базу: розетка — это полукруг, переключатель — маленький кружок. Закрашенная основа указывает на влагостойкость. Отходящие линии обозначают контакты, а точка, из которой они идут, показывает тип устройства (внутренний или внешний). Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Остальные же детали можно уточнить у мастера, который будет выполнять все электроработы.

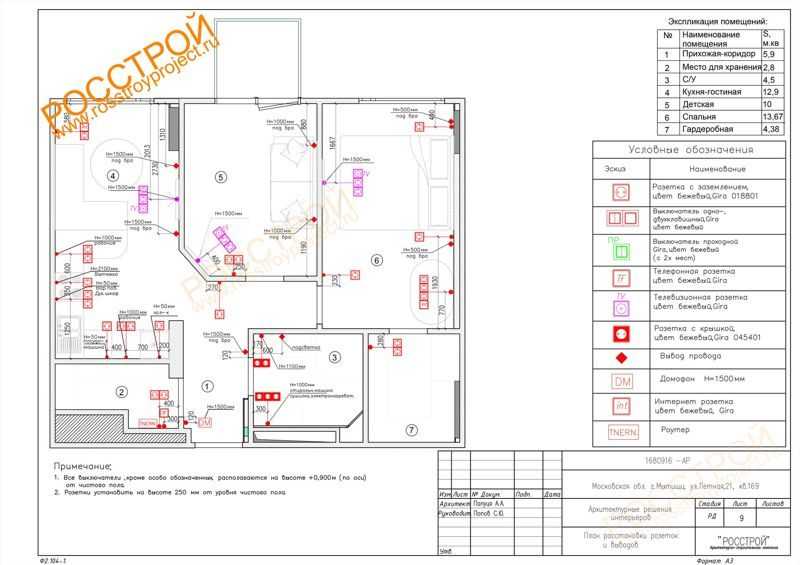

Обозначение выключателей и розеток на чертежах
Мы уже много раз говорили о том, как важно правильно составить схему электроснабжения перед проведением ремонтных работ по бытовой электрике, с этого все и следует начинать.
На схемах показаны основные электрические узлы — вводная линия, счетчик электроэнергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, элементы освещения. Чтобы хотя бы мало-мальски в ней разобраться, нужно знать, каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам немного узнать об этом.
Многие люди начинают ремонтные работы в строящемся доме или только что приобретенной квартире с приглашения специалиста для помощи в составлении схемы. Все, что вам нужно сделать, это подробно рассказать, где вы планируете размещать крупногабаритную мебель и бытовые электроприборы. И задача профессионала — схематично отобразить все это с указанием места установки выключателей и розеток на плане. Такой чертеж поможет вам четко определить количество необходимых материалов и рационально спланировать порядок проведения электромонтажных работ.
Мы не будем говорить о сложных электрических элементах, таких как переключатели, реле, тиристоры, симисторы, двигатели.
Для бытовых электрических систем в этом нет необходимости. Наша основная задача научиться распознавать обозначения бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электротехнических элементов выполняют с помощью графических символов — треугольников, окружностей, прямоугольников, линий и т.п.
Обозначение розетки
Розетка — коммутационное устройство, входящее в состав штекерного соединения, работает в паре с вилкой, предназначено для подключения электроприборов к сети.
Обозначение розеток на чертежах выполняют полукругом, от выпуклой части которого отходит одна или несколько линий в зависимости от типа коммутационного аппарата.
На видео показаны основные условные обозначения электрооборудования:
Розетки по способу установки бывают:
- Наружный (для открытой проводки). Их монтируют на поверхность стены. Они обозначаются пустым полукругом, внутри которого нет дополнительных черточек.
- Внутренний (для скрытой проводки). Они крепятся внутри стены, для этого нужно сделать отверстие и вставить в него специальную розетку, по форме напоминающую неглубокий стакан. На схематическом изображении таких коммутационных аппаратов полукруг внутри имеет линию по центру.
Их монтируют на поверхность стены. Они обозначаются пустым полукругом, внутри которого нет дополнительных черточек.Двойные розетки
часто используются в бытовых сетях. Представляют собой моноблок, в котором имеется два штекерных разъема (то есть к ним можно подключить две вилки от двух разных электроприборов) и одно монтажное место (установка производится в одну розетку). Обозначение двойной розетки на электрической схеме выглядит как полукруг с двумя черточками на внешней выпуклой стороне:
В современных бытовых сетях все чаще используются розетки с заземлением; они гарантируют длительную надежную работу электроприборов и безопасность людей в условиях поражения электрическим током.
Эти устройства отличаются от обычных тем, что имеют третий контакт, к которому подключается заземляющий провод.
Этот провод идет на общий распределительный щит, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме следующее:
Как видите, заземление обозначено горизонтальной линией, которая по касательной примыкает к выпуклой части полукруга.
В современном доме уже не редкость использование не однофазной электрической сети, а трехфазной. Некоторым потребителям электроэнергии требуется именно напряжение 380 В (отопительные котлы, водонагреватели, электроплиты). Для их подключения используются трехполюсные розетки с защитным заземлением. Коммутационные устройства этого типа имеют пять контактов – трехфазный, один нулевой и еще один для защитного заземления. Трехполюсная розетка обозначается тремя черточками снаружи полукруга:
А вот так выглядят обозначения двойных розеток с защитным заземлением:
Иногда можно увидеть обозначение розетки, которая имеет внутри полукруг, полностью закрашенный черным цветом.
Это означает, что коммутационный аппарат влагостойкий, он оснащен защитным кожухом, что исключает возможность попадания влаги или пыли в розетку. Степень защиты таких элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что сокет имеет определенный уровень защиты.
- Далее следуют две цифры, первая из которых указывает на степень защиты от пыли, вторая — от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если они имеют контакт защитного заземления, то соответственно добавляется горизонтальная линия:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
Выключатель Обозначение
Выключатель — коммутационное устройство, предназначенное для управления осветительными приборами в доме.
Во время его включения-выключения электрическая цепь замыкается или размыкается. Соответственно при включенном выключателе на светильник подается напряжение по замкнутой цепи, и он загорается. И наоборот, если выключатель выключен, электрическая цепь разорвана, напряжение не доходит до лампочки, и она не загорается.
Обозначение выключателей на чертежах выполняется кружком с прочерком вверху:
Как видите, у черточки в конце еще есть небольшой крючок. Это означает, что коммутационное устройство является одноклавишным. Обозначение двухкнопочного и трехкнопочного выключателей соответственно будет иметь два и три крючка:
Как и розетки, выключатели могут быть внешними и внутренними. Все вышеперечисленные обозначения относятся к устройствам для открытой (или наружной) установки, то есть когда они монтируются на поверхность стены.
Выключатель скрытого монтажа (или внутренний) на схеме обозначается так же, только крючками, направленными в обе стороны:
Выключатели, предназначенные для наружной установки или в помещениях с повышенной влажностью, имеют определенную степень защиты, которая маркируется так же, как и для розеток — IP 44-55.
На схемах такие выключатели изображаются кружком, залитым внутри черным цветом:
Иногда на схеме можно увидеть изображение выключателя, где линии с крючками направлены в две противоположные стороны от круга, как бы в зеркальном отображении. Таким образом, обозначается коммутатор или, как его называют по-другому, проходной коммутатор.
Данные коммутационные устройства подключаются по специальной схеме и позволяют управлять одним и тем же осветительным прибором из разных мест (их использование очень удобно в длинных коридорах, на лестничных клетках).
Также могут быть двухклавишными или трехклавишными:
Обозначение блока
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок выключателя-розетки. Его использование очень выгодно. Во-первых, это экономит немного места. А во-вторых, нет необходимости делать пазы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и к розетке, и к выключателю, укладываются в одну штробу).
Эти блоки устроены по-разному.
Наглядно про блоки в следующем видео:
Обозначение розеток и выключателей, объединенных в один блок, выглядит на схеме значительно сложнее:
- Блок скрытого монтажа с одним выключателем и одной розеткой.
- Блок скрытого монтажа с одним выключателем и одной розеткой с защитным заземлением.
- Блок скрытого монтажа, состоящий из двух выключателей и розетки с защитным заземлением.
- Блок скрытого монтажа, состоящий из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти образы не нужно учить наизусть, главное понять их. А хороший, грамотно составленный чертеж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Справочная таблица
NEMA с прямыми контактами
