Что такое конденсатор, типы конденсаторов и их обозначение на схемах
Конденсаторы (от лат. condenso — уплотняю, сгущаю) — это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя или большим числом электродов (обкладок), разделенных диэлектриком (специальной тонкой бумагой, слюдой, керамикой и т. д.). Емкость конденсатора зависит от размеров (площади) обкладок, расстояния между ними и свойств диэлектрика.
Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты.
Основные единици измерения эмкости конденсаторов это: Фарад, микроФарад, наноФарад, пикофарад, обозначения на конденсаторах для которых выглядят соответственно как: Ф, мкФ, нФ, пФ.
Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости (КПЕ), подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости.
Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.
Конденсаторы постоянной емкости

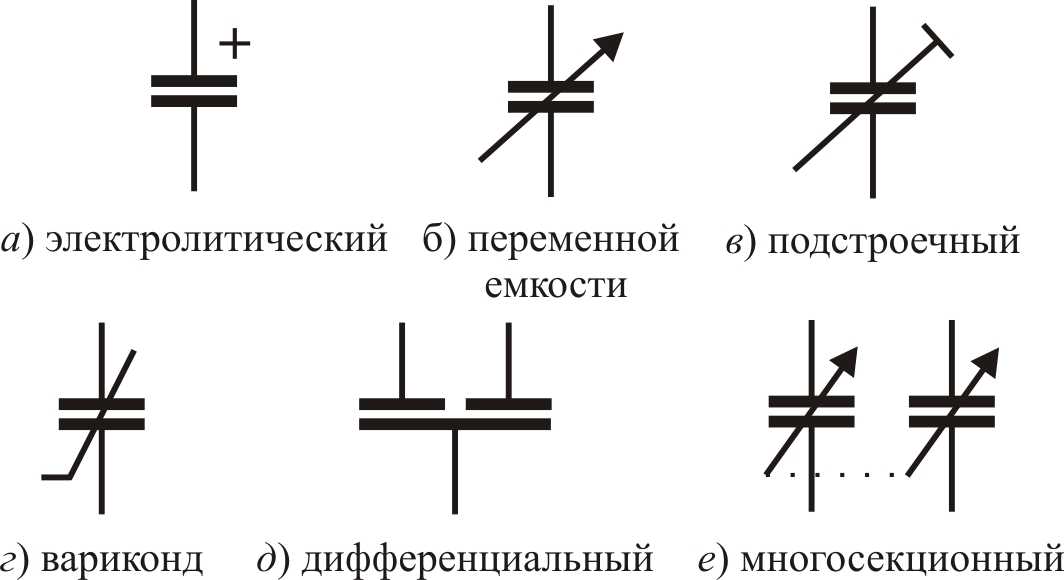

Условное графическое обозначение конденсатора постоянной емкости —две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними (рис. 1).
Рис. 1. Конденсаторы постоянной емкости и их обозначение.
Около обозначения конденсатора на схеме обычно указывают его номинальную емкость, а иногда и номинальное напряжение. Основная единица измерения емкости — фарад (Ф) — емкость такого уединенного проводника, потенциал которого возрастает на один вольт при увеличении заряда на один кулон.
Это очень большая величина, которая на практике не применяется. В радиотехнике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). Напомним, что 1 мкФ равен одной миллионной доле фарада, а 1 пФ — одной миллионной доле микрофарада или одной триллион-ной доле фарада.
Согласно ГОСТ 2.702—75 номинальную емкость от 0 до 9 999 пФ указывают на схемах в пикофарадах без обозначения единицы измерения, от 10 000 пФ до 9 999 мкФ — в микрофарадах с обозначением единицы измерения буквами мк (рис. 2).
Рис. 2. Обозначение единиц измерения для емкости конденсаторов на схемах.
Обозначение емкости на конденсаторах
Номинальную емкость и допускаемое отклонение от нее, а в некоторых случаях и номинальное напряжение указывают на корпусах конденсаторов.
В зависимости от их размеров номинальную емкость и допускаемое отклонение указывают в полной или сокращенной (кодированной) форме.
Полное обозначение емкости состоит из соответствующего числа и единицы измерения, причем, как и на схемах, емкость от 0 до 9 999 пФ указывают в пикофарадах (22 пФ, 3 300 пФ и т. д.), а от 0,01 до 9 999 мкФ —в микрофарадах (0,047 мкФ, 10 мкФ и т. д.).
В сокращенной маркировке единицы измерения емкости обозначают буквами П (пикофарад), М (микрофарад) и Н (нанофарад; 1 нано-фарад=1000 пФ = 0,001 мкФ).
При этом емкость от 0 до 100 пФ обозначают в пикофарадах, помещая букву П либо после числа (если оно целое), либо на месте запятой (4,7 пФ — 4П7; 8,2 пФ —8П2; 22 пФ — 22П; 91 пФ — 91П и т. д.).
Емкость от 100 пФ (0,1 нФ) до 0,1 мкФ (100 нФ) обозначают в нанофарадах, а от 0,1 мкФ и выше — в микрофарадах.
В этом случае, если емкость выражена в долях нанофарада или микрофарада, соответствующую единицу измерения помещают на месте нуля и запятой (180 пФ=0,18 нФ—Н18; 470 пФ=0,47 нФ —Н47; 0,33 мкФ —МЗЗ; 0,5 мкФ —МбО и т. д.), а если число состоит из целой части и дроби — на месте запятой (1500 пФ= 1,5 нФ — 1Н5; 6,8 мкФ — 6М8 и т. д.).
Емкости конденсаторов, выраженные целым числом соответствующих единиц измерения, указывают обычным способом (0,01 мкФ —10Н, 20 мкФ — 20М, 100 мкФ — 100М и т. д.). Для указания допускаемого отклонения емкости от номинального значения используют те же кодированные обозначения, что и для резисторов.
Особенности и требования к конденсаторам
В зависимости от того, в какой цепи используют конденсаторы, к ним предъявляют и разные требования. Так, конденсатор, работающий в колебательном контуре, должен иметь малые потери на рабочей частоте, высокую стабильность емкости во времени и при изменении температуры, влажности, давления и т. д.
Потери в конденсаторах, определяемые в основном потерями в диэлектрике, возрастают при повышении температуры, влажности и частоты. Наименьшими потерями обладают конденсаторы с диэлектриком из высокочастотной керамики, со слюдяными и пленочными диэлектриками, наибольшими — конденсаторы с бумажным диэлектриком и из сегнетокерамики.
Это обстоятельство необходимо учитывать при замене конденсаторов в радиоаппаратуре. Изменение емкости конденсатора под воздействием окружающей среды (в основном, ее температуры) происходит из-за изменения размеров обкладок, зазоров между ними и свойств диэлектрика.
В зависимости от конструкции и примененного диэлектрика конденсаторы характеризуются различным температурным коэффициентом емкости (ТКЕ), который показывает относительное изменение емкости при изменении температуры на один градус; ТКЕ может быть положительным и отрицательным.
По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения и цвет окраски корпуса.
Для сохранения настройки колебательных контуров при работе в широком интервале температур часто используют последовательное и параллельное соединение конденсаторов, у которых ТКЕ имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной.
Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Она тем больше, чем длиннее и тоньше выводы конденсатора, чем больше размеры его обкладок и внутренних соединительных проводников.
Наибольшей индуктивностью обладают бумажные конденсаторы, у которых обкладки выполнены в виде длинных лент из фольги, свернутых вместе с диэлектриком в рулон круглой или иной формы. Если не принято специальных мер, такие конденсаторы плохо работают на частотах выше нескольких мегагерц.
Поэтому на практике для обеспечения работы блокировочного конденсатора в широком диапазоне частот параллельно бумажному подключают керамический или слюдяной конденсатор небольшой емкости.
Однако существуют бумажные конденсаторы и с малой собственной индуктивностью. В них полосы фольги соединены с выводами не в одном, а во многих местах. Достигается это либо полосками фольги, вкладываемыми в рулон при намотке, либо смещением полос (обкладок) к противоположным концам рулона и пропайкой их (рис. 1).
Проходные и опорные конденсаторы
Для защиты от помех, которые могут проникнуть в прибор через цепи питания и наоборот, а также для различных блокировок используют так называемые проходные конденсаторы. Такой конденсатор имеет три вывода, два из которых представляют собой сплошной токонесущий стержень, проходящий через корпус конденсатора.
К этому стержню присоединена одна из обкладок конденсатора. Третьим выводом является металлический корпус, с которым соединена вторая обкладка.
Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а токоподводящий провод (цепь питания) припаивают к его среднему выводу.
Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянные токи проходят беспрепятственно.
На высоких частотах применяют керамические проходные конденсаторы, в которых роль одной из обкладок играет сам центральный проводник, а другой — слой металлизации, нанесенный на керамическую трубку. Эти особенности конструкции отражает и условное графическое обозначение проходного конденсатора (рис. 3).
Рис. 3. Внешний вид и изображение на схемах проходных и опорных конденсаторов.
Наружную обкладку обозначают либо в виде короткой дуги (а), либо в виде одного (б) или двух (в) отрезков прямых линий с выводами от середины. Последнее обозначение используют при изображении проходного конденсатора в стенке экрана.
С той же целью, что и проходные, применяют опорные конденсаторы, представляющие собой своего рода монтажные стойки, устанавливаемые на металлическом шасси.
Обкладку, соединяемую с ним, выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (рис. 3,г).
Оксидные конденсаторы
Для работы в диапазоне звуковых частот, а также для фильтрации выпрямленных напряжений питания необходимы конденсаторы, емкость которых измеряется десятками, сотнями и даже тысячами микрофарад.
Такую емкость при достаточно малых размерах имеют оксидные конденсаторы (старое название — электролитические). В них роль одной обкладки (анода) играет алюминиевый или танталовый электрод, роль диэлектрика — тонкий оксидный слой, нанесенный на него, а роль другой сбкладки (катода) — специальный электролит, выводом которого часто служит металлический корпус конденсатора.
В отличие от других большинство типов оксидных конденсаторов полярны, т. е. требуют для нормальной работы поляризующего напряжения. Это значит, что включать их можно только в цепи постоянного или пульсирующего напряжения и только в той полярности (катод — к минусу, анод — к плюсу), которая указана на корпусе.
Невыполнение этого условия приводит к выходу конденсатора из строя, что иногда сопровождается взрывом!
Полярность включения оксидного конденсатора показывают на схемах знаком «+», изображаемым у той обкладки, которая символизирует анод (рис. 4,а).
Это Общее обозначение поляризованного конденсатора. Наряду с ним специально для оксидных конденсаторов ГОСТ 2.728—74 установил символ, в котором Положительная обкладка изображается узким прямоугольником (рис. 4,6), причем знак ?+» в этом случае можно не указывать.
Рис. 4. Оксидные конденсаторы и их обозначение на принципиальных схемах.
В схемах радиоэлектронных приборов иногда можно встретить обозначение оксидного конденсатора в виде двух узких прямоугольников (рис. 4,в).Это символ неполярного оксидного конденсатора, который может работать в цепях переменного тока (т. е. без поляризующего напряжения).
Оксидные конденсаторы очень чувствительны к перенапряжениям, поэтому на схемах часто указывают не только их номинальную емкость, но и номинальное напряжение.
С целью уменьшения размеров в один корпус иногда заключают два конденсатора, но выводов делают только три (один — общий). Условное обозначение сдвоенного конденсатора наглядно передает эту идею (рис. 4,г).
Конденсаторы переменной емкости (КПЕ)
Конденсатор переменной емкости состоит из двух групп металлических пластин, одна из которых может плавно перемещаться по отношению к другой. При этом движении пластины подвижной части (ротора) обычно вводятся в зазоры между пластинами неподвижной части (статора), в результате чего площадь перекрытия одних пластин другими, а следовательно, и емкость изменяются.
Диэлектриком в КПЕ чаще всего служит воздух. В малогабаритной аппаратуре, например в транзисторных карманных приемниках, широкое применение нашли КПЕ с твердым диэлектриком, в качестве которого используют пленки из износостойких высокочастотных диэлектриков (фторопласта, полиэтилена и т. п.).
Параметры КПЕ с твердым диэлектриком несколько хуже, но зато они значительно дешевле в производстве и размеры их намного меньше, чем КПБ с воздушным диэлектриком.
С условным обозначением КПЕ мы уже встречались — это символ конденсатора постоянной емкости, перечеркнутый знаком регулирования. Однако из этого обозначения не видно, какая из обкладок символизирует ротор, а какая — статор. Чтобы показать это на схеме, ротор изображают в виде дуги (рис. 5).
Рис. 5. Обозначение конденсаторов переменной емкости.
Основными параметрами КПЕ, позволяющими оценить его возможности при работе в колебательном контуре, являются минимальная и максимальная емкость, которые, как правило, указывают на схеме рядом с символом КПЕ.
В большинстве радиоприемников и радиопередатчиков для одновременной настройки нескольких колебательных контуров применяют блоки КПЕ, состоящие из двух, трех и более секций.
Роторы в таких блоках закреплены на одном общем валу, вращая который можно одновременно изменять емкость всех секцйй. Крайние пластины роторов часто делают разрезными (по радиусу). Это позволяет еще на заводе отрегулировать блок так, чтобы емкости всех секций были одинаковыми в любом положении ротора.
Конденсаторы, входящие в блок КПЕ, на схемах изображают каждый в отдельности. Чтобы показать, что они объединены в блок, т. е. управляются одной общей ручкой, стрелки, обозначающие регулирование, соединяют штриховой линией механической связи, как показано на рис. 6.
Рис. 6. Обозначение сдвоенных конденсаторов переменной емкости.
При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь тЬлько соответствующей нумерацией секций в позиционном обозначении (рис. 6, секции С 1.1, С 1.2 и С 1.3).
В измерительной аппаратуре, например в плечах емкостных мостов, находят применение так называемые дифференциальные конденсаторы (от лат. differentia — различие).
У них две группы статорных и одна — роторных пластин, расположенные так, что когда роторные пластины выходят из зазоров между пластинами одной группы статора, они в то же время входят между пластинами другой.
При этом емкость между пластинами первого статора и пластинами ротора уменьшается, а между пластинами ротора и второго статора увеличивается.
Суммарная же емкость между ротором и обоими статорами остается неизменной. Такие «конденсаторы изображают на схемах, как показано на рис 7.
Рис. 7. Дифференциальные конденсаторы и их обозначение на схемах.
Подстроечные конденсаторы. Для установки начальной емкости колебательного контура, определяющей максимальную частоту его настройки, применяют подстроечные конденсаторы, емкость которых можно изменять от единиц пикофарад до нескольких десятков пикофарад (иногда и более).
Основное требование к ним — плавность изменения емкости и надежность фиксации ротора в установленном при настройке положении. Оси подстроечных конденсаторов (обычно короткие) имеют шлиц, поэтому регулирование их емкости возможно только с применением инструмента (отвертки). В радиовещательной аппаратуре наиболее широко применяют конденсаторы с твердым диэлектриком.
Рис. 8. Подстроечные конденсаторы и их обозначение.
Конструкция керамического подстроечного конденсатора (КПК) одного из наиболее распространенных типов показана на рис.
8,а. Он состоит из керамического основания (статора) и подвижно закрепленного на нем керамического диска (ротора).
Обкладки конденсатора—тонкие слои серебра — нанесены методом вжигания на статор и наружную сторону ротора. Емкость изменяют вращением ротора. В простейшей аппаратуре применяют иногда проволочные подстроечные конденсаторы.
Такой элемент состоит из отрезка медной проволоки диаметром 1 … 2 и длиной 15 … 20 мм, на который плотно, виток к витку, намотан изолированный провод диаметром-0,2… 0,3 мм (рис. 8,б). Емкость изменяют отматыванием провода, а чтобы обмотка не сползла, ее пропитывают каким-либо изоляционным составом (лаком, кЛеем и т. п.).
Подстроечные конденсаторы обозначают на схемах основным символом, перечеркнутым знаком подстроечного регулирования (рис. 8,в).
Саморегулируемые конденсаторы
Используя в качестве диэлектрика специальную керамику, диэлектрическая проницаемость которой сильно зависит от напряженности электрического поля, можно получить конденсатор, емкость которого зависит от напряжения на его обкладках.
Такие конденсаторы получили название варикондов (от английских слов vari (able) — переменный и cond(enser) —конденсатор). При изменении напряжения от нескольких вольт до номинального емкость вариконда изменяется в 3—6 раз.
Рис. 9. Вариконд и его обозначение на схемах.
Вариконды можно использовать в различных устройствах автоматики, в генераторах качающейся частоты, модуляторах, для электрической настройки колебательных контуров и т. д.
Условное обозначение вариконда — символ конденсатора со знаком нелинейного саморегулирования и латинской буквой U (рис. 9,а).
Аналогично построено обозначение термоконденсаторов, применяемых в электронных наручных часах. Фактор, изменяющий емкость такого конденсатора—температуру среды — обозначают символом t°(pис. 9, б). Вместе с тем что такое конденсатор часто ищут что такое резистор?
Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.
расшифровка букв, цифр, смешанных значений
Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение.
Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.
Таблица маркировки конденсаторов
| Код | Пикофарады, (пф, pf) | Нанофарады, (нф, nf) | Микрофарады, (мкф, µf) |
| 109 | 1.0 | 0.001 | 0.000001 |
| 159 | 1.5 | 0.0015 | 0.000001 |
| 229 | 2.2 | 0.0022 | 0.000001 |
| 339 | 3.3 | 0.0033 | 0.000001 |
| 479 | 4.7 | 0.0047 | 0.000001 |
| 689 | 6.8 | 0.0068 | 0.000001 |
| 100* | 10 | 0. 01 | 0.00001 |
| 150 | 15 | 0.015 | 0.000015 |
| 220 | 22 | 0.022 | 0.000022 |
| 330 | 33 | 0.033 | 0.000033 |
| 470 | 47 | 0.047 | 0.000047 |
| 680 | 68 | 0.068 | 0.000068 |
| 101 | 100 | 0.1 | 0.0001 |
| 151 | 150 | 0.15 | 0.00015 |
| 221 | 220 | 0.22 | 0.00022 |
| 331 | 330 | 0.33 | 0.00033 |
| 471 | 470 | 0.47 | 0.00047 |
| 681 | 680 | 0. 68 | 0.00068 |
| 102 | 1000 | 1.0 | 0.001 |
| 152 | 1500 | 1.5 | 0.0015 |
| 222 | 2200 | 2.2 | 0.0022 |
| 332 | 3300 | 3.3 | 0.0033 |
| 472 | 4700 | 4.7 | 0.0047 |
| 682 | 6800 | 6.8 | 0.0068 |
| 103 | 10000 | 10 | 0.01 |
| 153 | 15000 | 15 | 0.015 |
| 223 | 22000 | 22 | 0.022 |
| 333 | 33000 | 33 | 0.033 |
| 473 | 47000 | 47 | 0. 047 |
| 683 | 68000 | 68 | 0.008 |
| 104 | 100000 | 100 | 0.1 |
| 154 | 150000 | 150 | 0.15 |
| 224 | 220000 | 220 | 0.22 |
| 334 | 330000 | 330 | 0.33 |
| 474 | 470000 | 470 | 0.47 |
| 684 | 680000 | 680 | 0.68 |
| 105 | 1000000 | 1000 | 1.0 |
Маркировка твердотельных конденсаторов
По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.
Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).
Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.
Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.
Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен.
Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.
Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.
Маркировка конденсаторов: расшифровка
Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.
Цифры: обозначение
Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.
Буквы: их обозначение
Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами.
Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.
Керамические конденсаторы: маркировка
Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.
Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.
Смешанная маркировка из цифр и букв
Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру.
Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.
Остальные маркировки
Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.
Коды и маркировка конденсаторов
» Примечания по электронике
Конденсаторы
имеют большое количество маркировок и кодов, указывающих на их номинал, допуски и другие важные параметры.
Учебное пособие по конденсаторам Включает:
Использование конденсаторов
Типы конденсаторов
Электролитический конденсатор
Керамический конденсатор
Танталовый конденсатор
Пленочные конденсаторы
Серебряный слюдяной конденсатор
Суперконденсатор
Конденсаторы для поверхностного монтажа
Технические характеристики и параметры
Как купить конденсаторы — советы и подсказки
Коды и маркировка конденсаторов
Таблица преобразования
Конденсаторы имеют различные коды маркировки. Эти маркировки и коды указывают на различные свойства конденсаторов, и важно понимать их, чтобы выбрать требуемый тип.
Сегодня большинство конденсаторов маркируются буквенно-цифровыми кодами, но можно увидеть более старые конденсаторы с цветовыми кодами. Эти цветовые коды конденсаторов менее распространены, чем в предыдущие годы, но некоторые из них все еще можно увидеть.
Коды маркировки конденсаторов различаются по своему формату в зависимости от того, является ли компонент устройством для поверхностного монтажа или устройством с выводами, а также в зависимости от диэлектрика конденсатора.
Размер
также играет важную роль в определении того, как маркируется конденсатор — для небольших компонентов должны использоваться сокращенные системы кодирования, тогда как для более крупных конденсаторов, таких как алюминиевые электролитические разновидности, соответствующие параметры могут быть указаны на корпусе полностью.
На самом деле размер конденсаторов для поверхностного монтажа часто означает, что на них нет маркировки стоимости — во время производства катушки различных используемых электронных компонентов маркируются, а отдельные устройства — нет. Практически все свинцовые конденсаторы имеют маркировку.
Разные типы конденсаторов имеют разные коды маркировки и схемы
Коды маркировки конденсаторов: основы
Конденсаторы маркируются разными способами. Существует ряд основных систем маркировки, которые используются, и разные типы конденсаторов, и разные производители используют их по мере необходимости и лучше всего подходят для конкретного продукта.
Примечание: : в некоторых случаях аббревиатура MFD используется для обозначения мкФ, а не мегафарад.
Маркировка различных электронных компонентов, в данном случае конденсаторов, значительно упрощает обслуживание и ремонт. Тем не менее, надежность современных электронных печатных плат и оборудования в наши дни, наряду с их сложностью, часто означает, что ремонт часто выполняется только производителем, а используются сменные платы или узлы.
Однако многие электронные компоненты по-прежнему имеют маркировку, и это также может помочь в процессе проектирования электроники.
Некоторые системы маркировки электронных компонентов и, в частности, конденсаторов были стандартизированы EIA (Альянсом электронной промышленности) и обеспечивают унификацию во всей отрасли.
Некоторые из основных схем кодирования для различных параметров приведены ниже:
- Некодированная маркировка: Наиболее очевидный способ маркировки параметров конденсатора — нанести их непосредственно на корпус или герметизацию.
Этот метод лучше всего подходит для больших конденсаторов, где достаточно места для маркировки. - Сокращенные коды маркировки конденсаторов: Конденсаторы меньшего размера могут иметь место только для нескольких цифр, напечатанных как код номинала. Этот код маркировки конденсатора использует три символа. Он имеет много общего с системой числового кода, принятой для некоторых резисторов для поверхностного монтажа. Первые две цифры относятся к значащим цифрам емкости конденсатора, а третья действует как множитель. Емкость конденсатора указывается в пикофарадах для керамических, пленочных и танталовых конденсаторов, а для алюминиевых электролитических — в микрофарадах.
Множитель, используемый в коде маркировки конденсаторов EIA Третья фигурка Множитель 0 1 1 10 2 100 3 1000 4 10 000 5 100 000 6 1 000 000 Для небольших значений буква R используется для обозначения десятичной точки, например.
0R5 — 0,5, 1R0 — 1,0, 2R2 — 2,2 и т. д.Эта схема широко используется с конденсаторами для поверхностного монтажа, где пространство очень ограничено.
- Цветовой код: На некоторых старых конденсаторах используется форма цветового кода. Этот тип маркировки конденсаторов в наши дни используется реже, но его можно увидеть на некоторых старых конденсаторах.
- Коды допуска: Некоторые конденсаторы имеют код допуска. Используемый код на самом деле такой же, как и для резисторов, поскольку он использует схему EIA:
Код маркировки конденсатора с допуском EIA Буквенный код Допуск З +80%, -20% — используется с электролитическими конденсаторами, где основное значение имеет минимальное значение. М ±20% К ±10% Дж ±5% Г ±2% Ф ±1% Д ±0,5% С ±0,25% Б ±0,1% - Коды рабочего напряжения конденсатора: Рабочее напряжение конденсатора очень важно, поэтому этот параметр часто указывается на конденсаторах, особенно в ситуациях, когда есть место для буквенно-цифрового кодирования. Во многих случаях, когда конденсатор небольшой, кодирование напряжения не предусмотрено, и необходимо соблюдать осторожность при использовании конденсатора, не зная его рабочего напряжения. Код маркировки снова использует схему EIA:
Коды напряжения конденсатора EIA 0G = 4,0 В постоянного тока 1 Дж = 63 В постоянного тока 2D = 200 В постоянного тока * 0L = 5,5 В постоянного тока 0k = 80 В постоянного тока 2P = 220 В постоянного тока 0 Дж = 6,3 В постоянного тока * 2 А = 100 В постоянного тока * 2E = 250 В постоянного тока * 1 А = 10 В постоянного тока * 2Q = 110 В постоянного тока 2F = 315 В постоянного тока 1C = 16 В постоянного тока * 2В = 125 В постоянного тока 2 В = 350 В постоянного тока 1E = 25 В постоянного тока * 2C = 160 В постоянного тока 2G + 400 В постоянного тока * 1H = 50 В постоянного тока * 2Z = 180 В постоянного тока 2 Вт = 240 В постоянного тока * Эти коды являются предпочтительными значениями На некоторых электролитических и танталовых конденсаторах поверхностного монтажа используется односимвольный код.
Это занимает гораздо меньше места и имеет много общего с системой ОВОС.Электролитические конденсаторы SMD Коды напряжения Письмо Напряжение и 2,5 Г 4 Дж 6,3 А 10 С 16 Д 20 Е 25 В 35 Н 50
Этот метод лучше всего подходит для больших конденсаторов, где достаточно места для маркировки.
0R5 — 0,5, 1R0 — 1,0, 2R2 — 2,2 и т. д.
Во многих случаях, когда конденсатор небольшой, кодирование напряжения не предусмотрено, и необходимо соблюдать осторожность при использовании конденсатора, не зная его рабочего напряжения. Код маркировки снова использует схему EIA:
Это занимает гораздо меньше места и имеет много общего с системой ОВОС.Коды температурных коэффициентов
Часто необходимо маркировать конденсатор маркировкой или кодом, указывающим температурный коэффициент конденсатора. Эти коды конденсаторов стандартизированы EIA, но также могут широко использоваться некоторые другие обычно используемые отраслевые коды.
Эти коды обычно используются для керамических и других конденсаторов пленочного типа, где температурный коэффициент может иметь большее значение в конструкции электронной схемы.
Температурный коэффициент выражается в частях на миллион на градус C; частей на миллион/°C.
| Обычная маркировка температурного коэффициента | ||
|---|---|---|
| ОВОС | Промышленность | Температурный коэффициент (млн/°C) |
| Ц0Г | НП0 | 0 |
| С1Г | Н033 | -33 |
| У1Г | Н075 | -75 |
| П2Г | Н150 | -150 |
| S2H | Н330 | -330 |
| У2Ж | Н750 | -750 |
| П3К | Н1500 | -1500 |
Маркировка полярности конденсатора
Одной из важных маркировок поляризованных конденсаторов является полярность. Необходимо проявлять особую осторожность, чтобы обеспечить соблюдение маркировки полярности при вставке этих конденсаторов в цепи, иначе это может привести к повреждению компонента и, что более важно, остальной части печатной платы.
Поляризованные конденсаторы фактически означают алюминиевые электролитические и танталовые конденсаторы, поскольку они являются широко используемыми формами поляризованных конденсаторов.
Многие современные конденсаторы маркируются фактическими знаками + и -, что позволяет легко определить полярность конденсатора.
Другим форматом маркировки полярности электролитических конденсаторов является использование полосы на компоненте. На электролитическом конденсаторе полоса указывает на отрицательный вывод .
Маркировка на электролитическом конденсаторе — полоса указывает на отрицательное соединение
В этом случае на маркировочной полосе также имеется знак «минус» для усиления сообщения.
Если конденсатор осевого исполнения с выводами на обоих концах упаковки, полоса маркировки полярности может сопровождаться стрелкой, указывающей на отрицательный вывод.
Для танталовых конденсаторов с выводами полярность указывает на положительный вывод.
Рядом с положительным выводом ставится знак «+». Когда новый, можно использовать дополнительную полярность, потому что видно, что положительный провод длиннее отрицательного.
Маркировка освинцованных танталовых конденсаторов
Маркировка различных типов конденсаторов
Многие более крупные конденсаторы, такие как электролитические конденсаторы, дисковые керамические и многие пленочные конденсаторы, достаточно велики, чтобы их маркировка была напечатана на корпусе.
На более крупных конденсаторах достаточно места для обозначения значения, допуска, рабочего напряжения и часто других данных, таких как напряжение пульсаций.
Существует ряд незначительных различий в кодах и маркировках конденсаторов, используемых для различных типов конденсаторов с выводами:
- Маркировка электролитического конденсатора: Многие конденсаторы с выводами довольно большие, хотя некоторые из них меньше. Таким образом, часто можно указать полное значение и детали в несокращенном формате. Однако многие электролитические конденсаторы меньшего размера должны иметь кодовую маркировку, поскольку для них недостаточно места.
Типичная маркировка может соответствовать формату 22 мкФ 50 В. Значение и рабочее напряжение очевидны. Полярность отмечена полосой, обозначающей отрицательную клемму.
- Маркировка танталового конденсатора с выводами: Значения свинцовых танталовых конденсаторов обычно указываются в микрофарадах, мкФ.
Обычно маркировка конденсатора может давать такие цифры, как 22 и 6В. Это указывает на конденсатор емкостью 22 мкФ с максимальным напряжением 6 В.
- Маркировка керамических конденсаторов: Керамические конденсаторы обычно меньше по размеру, чем такие типы, как электролитические конденсаторы, поэтому маркировка должна быть более лаконичной. Можно использовать самые разные схемы. Часто значение может быть указано в пикофарадах. Иногда можно увидеть такие цифры, как 10 н, что указывает на конденсатор 10 нФ. Точно так же n51 указывает на конденсатор емкостью 0,51 нФ или 510 пФ и т. д. .
- Коды керамических конденсаторов для поверхностного монтажа: Конденсаторы для поверхностного монтажа часто бывают очень маленькими и не имеют места для маркировки. Во время производства конденсаторы загружаются в машину для захвата и установки, и нет необходимости в какой-либо маркировке.
- Маркировка танталовых конденсаторов SMD: Самая простая система маркировки для танталовых конденсаторов SMD — это прямое указание номинала.
Маркировка танталовых конденсаторов SMD
Также обратите внимание на полосу, обозначающую соединение +ve.
В тех случаях, когда есть место для маркировки или кода, часто используется простой трехзначный формат, подобный показанному ниже, особенно для конденсаторов, таких как керамические форматы. Для примера кода конденсатора, показанного на диаграмме, две цифры 47 обозначают значащие цифры, а цифра 5 указывает множитель 5, т. е. 100 000, т. е. 4,7 мкФ.Маркировка танталовых конденсаторов SMD
В некоторых случаях единственной маркировкой на конденсаторе может быть полоса на одном конце, указывающая полярность. Это особенно важно, потому что необходимо иметь возможность проверить полярность и иметь маркировку для определения полярности конденсатора. Особенно важно иметь маркировку полярности конденсаторов, поскольку обратное смещение танталовых конденсаторов приводит к их разрушению.
Однако многие электролитические конденсаторы меньшего размера должны иметь кодовую маркировку, поскольку для них недостаточно места.
Точно так же n51 указывает на конденсатор емкостью 0,51 нФ или 510 пФ и т. д. .
е. 100 000, т. е. 4,7 мкФ.В целом очень легко определить, что означают различные коды конденсаторов и схемы маркировки. Хотя кажется, что существует множество различных схем кодирования, они обычно очень очевидны, а если и нет, то их значение вскоре раскрывается при обращении к руководству по кодированию.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню «Компоненты».
. .
Руководство по идентификации комплекта конденсаторов
— SparkFun Learn
Введение
Никогда не знаешь, когда тебе понадобится конденсатор. Иногда требуется дополнительная развязка источника питания, выходной соединительный колпачок или тщательная настройка схемы фильтра — все приложения, где конденсаторы имеют решающее значение. Набор конденсаторов SparkFun содержит широкий диапазон номиналов конденсаторов, поэтому они всегда будут у вас под рукой, когда они вам понадобятся.
Комплект конденсаторов SparkFun
В наличии
КОМПЛЕКТ-13698
11
Избранное
Любимый
84
Список желаний
Это руководство поможет вам определить содержимое вашего комплекта и покажет вам пару приемов, позволяющих еще больше расширить диапазон значений.
Рекомендуемая литература
- Если вам нужна более общая информация о конденсаторах, вы можете начать с нашего учебника по конденсаторам.
- Значения конденсаторов выражаются с использованием метрических префиксов
- Электролитические конденсаторы в этом комплекте поляризованы.
Содержимое набора
Набор конденсаторов содержит конденсаторы с интервалами от 10 пикофарад до 1000 микрофарад.
| Capacitor Kit Contents | |||||
| Value | Type | Marking | Quantity | Voltage Rating | |
| 10pF | Ceramic | 100 | 10 | 50V | |
| 22pF | Ceramic | 220 | 10 | 50V | |
| 100pF | Ceramic | 101 | 10 | 50В | |
| 1нФ | Керамика | 102 | 10 | 50В | |
| Ceramic | 103 | 10 | 50V | ||
| 100nF | Ceramic | 104 | 25 | 50V | |
| 1 µF | Electrolytic | 1µF/50V | 10 | 50V | |
| 10 мкф | Электролитический | 10 мкф/25 В | 10 | 25 В | |
| 100 мкф | Электролитический0063 | 10 | 25 В | ||
| 1000 мкф | Электролитический | 1000 мкф/25 В | 10 | 25 В | |
9005.
местная развязка питания вблизи ИС. Есть также десять штук по 22 пФ, которые часто используются в качестве нагрузочных конденсаторов при построении кварцевых генераторов.
Идентификация конденсатора
Обзор маркировки конденсатора
Посмотрим правде в глаза, фарада — это большая емкость. Емкость конденсатора обычно очень мала — часто в миллионные или миллиардные доли фарада. Чтобы кратко выразить эти небольшие значения, мы используем метрическую систему. Следующие префиксы являются современным соглашением * .
| Метрические префиксы конденсатора | |||||
| Префикс | SI обозначения | Фракция | Фракция | ||
| Microfarad | 10 -6 | One Millionth | µf | ||
| Nanofarad | 10 -9 | One Billionth | nf | ||
| Picofarad | 10 -12 | Одна триллионная | pf | ||
* Эти единицы являются современным соглашением и в основном следуют рекомендациям по применению метрической системы, но она не универсальна.
Mu (µ), символ микро, может быть проблемой при наборе текста. Печатать сложно, и не в каждом шрифте есть этот символ. В SparkFun мы часто используем букву «u» в качестве замены. Иногда вместо этого используется буква «м», в результате чего микрофарады сокращаются до «мФ». Технически есть еще «миллифарад», но на практике миллифарады почти никогда не встречаются, а тысячи микрофарад встречаются гораздо чаще.
Время и география тоже имеют значение. В старшем
В североамериканских конструкциях нано-Фарады встречаются редко, в спецификациях и схемах вместо этого используются только мкФ и пФ, дополненные нулями в начале или в конце.
Керамические конденсаторы
Меньшие номиналы в наборе представляют собой керамические конденсаторы на 50 В. Это маленькие неполяризованные колпачки с желтым пятном вместо тела.
Слева направо: 10 пФ, 22 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Значение напечатано на каждом трехзначном коде. Этот код аналогичен цветовому коду резисторов, но вместо цветов используются цифры.
Первые две цифры — это две старшие значащие цифры значения, а третья цифра — показатель степени числа 10. Значение выражается в пикофарадах.
Чтобы расшифровать значение, возьмите первые две цифры, затем добавьте к ним количество нулей, указанное третьей цифрой. 104 становится «10», за которым следует «0000» или 100000 пФ, более кратко записывается как 100 нФ.
Электролитические крышки
Электролитические крышки имеют более крупные цилиндрические корпуса, которые выглядят как маленькие банки из-под газировки. Как правило, они имеют более высокую емкость, чем керамические колпачки. В отличие от керамики они поляризованы.
Слева направо: 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ
Маркировка на литических колпачках легко читаема — номинал и единицы измерения напечатаны прямо на корпусе.
За значением следует номинальное напряжение, указывающее максимальный потенциал постоянного тока, который крышка может выдержать без повреждений. В этом комплекте 1 мкФ рассчитан на 50 В, остальные рассчитаны на 25 В.
Поляризованный
Более высокая емкость электролитов связана с несколько утомительной деталью — они поляризованы. Положительная ветвь должна иметь более высокий потенциал постоянного тока, чем отрицательная ветвь. Если они установлены задом наперёд, они могут взорваться.
К счастью, провода четко обозначены.
На электролитической крышке имеется два индикатора полярности:
- Нарисованная на корпусе полоса обычно обозначает отрицательный вывод.
- Положительный провод длиннее отрицательного.
Clever Applications
Кварцевые генераторы
В комплект специально входят керамические конденсаторы емкостью 22 пФ для создания кварцевых генераторов, которые обычно требуются для ИС микроконтроллеров.
Схема кварцевого генератора от ProMicro
Комбинации значений
Этот набор предлагает широкий набор значений, но выбор по десятилетиям оставляет некоторые пробелы между ними. Есть несколько приемов, которые можно использовать для преодоления этих пробелов, комбинируя конденсаторы последовательно или параллельно.
