1. Основные сведения

Биполярным транзистором называется трехэлектродный усилительный полупроводниковый прибор, имеющий трехслойную p-n-p, либо n-p-n структуру с двумя взаимодействующими (ключевое слово) p-n переходами.

Свое имя «TRANSferresISTOR» (дословно – «переходное сопротивление») этот полупроводниковый прибор получил в 1948 году от Уильяма Шокли. Термин «биполярный» подчеркивает тот факт, что принцип действия транзистора основан на взаимодействии с электрическим полем частиц обоих знаков —  как дырок, так и электронов.

Рис. 1. Упрощенный вид внутреннего устройства биполярного транзистора p-n-p структуры.

На рис. 1 показан упрощенный вид внутренней структуры объемного маломощного биполярного p-n-p транзистора. Крайнюю слева р⁺ область называют эмиттером. Промежуточная n область называется базой. Крайняя p область справа – коллектор. Электронно-дырочный переход между эмиттером и базой называют эмиттерным, а между базой и коллектором – коллекторным.

Для того, чтобы уменьшить интенсивность процессов рекомбинации дырок в базе, необходимо выполнить условие , то есть физическая толщина базы должна быть меньше диффузионной длины. Это означает автоматическое выполнение условия , что обуславливает взаимодействие переходов.

Эмиттер предназначен для инжекции дырок в базу. Область эмиттера имеет небольшие размеры, но большую степень легирования –  концентрация акцепторной примеси N_A в эмиттере кремниевого транзистора достигает ~ 10¹⁷ – 10¹⁸ ат/см³ (этот факт обозначен символом р⁺).   Область базы легирована нормально – концентрация донорной примеси N_D в ней составляет ~ 10¹³ – 10¹⁴ ат/cм³.   В этом случае эмиттерный переход получается резко несимметричным, поскольку обедненная зона располагается, в основном, в базе. Диффузия носителей становится односторонней, так как резко уменьшается встречный поток электронов из базы в эмиттер, что также уменьшает интенсивность процессов рекомбинации дырок в базе.

Теперь выделим еще раз особенности структуры, которые обеспечивают хорошие усилительные свойства транзистора, уменьшая интенсивность процессов рекомбинации:

Область коллектора имеет наибольшие размеры, поскольку в его функцию входит экстракция носителей, диффундировавших через базу.  Кроме того, на коллекторе рассеивается большая мощность, что требует эффективного отвода тепла.

Биполярные транзисторы, как правило, изготавливаются из кремния, германия или арсенида галлия. По технологии изготовления биполярные транзисторы делятся на сплавные, диффузионные и эпитаксиальные.

Биполярные транзисторы являются усилительными приборами и, поэтому, применяются для построения схем усилителей, генераторов и преобразователей электрических сигналов в широком диапазоне частот (от постоянного тока до десятков гигагерц) и мощности (от десятков милливатт до сотен ватт). В соответствии с этим биполярные транзисторы делятся на группы по частоте:

1. низкочастотные­ не более 3 МГц;

2. средней частоты — от 3 МГц до 30МГц;

3. высокочастотные- от 30 МГц до 300 МГц;

4. сверхвысокочастотные — более 300 МГц

По мощ­ности выделяют следующем образом:

• маломощные — не более 0,3 Вт;

• средней мощности — от 0,3 Вт до1,5 Вт;

• большой мощности — более 1,5 Вт.

В настоящее время парк биполярных транзисторов очень разнообразен. Сюда входят как обычные транзисторы, которые работают в самых различных аналоговых, импульсных и цифровых устройствах, так и специальные, например, лавинные тран­зисторы, предназначенные для формирования мощных импульсов наносе­кундного диапазона. Следует упомянуть многоэмиттерные, а также составные биполярные транзисторы (транзисторы Дарлингтона), обладающие очень высоким коэффициентом передачи тока.

2. Принцип действия

Рассмотрим активный режим работы транзистора, когда эмиттерный переход открыт прямым смещением U_эб, а коллекторный закрыт обратным смещением U_кб. Для этого воспользуемся одномерной моделью транзистора, которая показана на рис. 2. Модель характерна тем, что все физические величины зависят только от продольной координаты, поперечные же размеры бесконечны. Стрелками на рисунке обозначены положительные направления токов (от «+» к «–»), дырки обозначены открытыми, а электроны – закрытыми кружками.  Сокращения: ЭП – эмиттерный переход, КП – коллекторный переход.

Рис. 2. Иллюстрация принципа действия биполярного транзистора p-n-p структуры.

Предположим, что в начальный момент времени ключ «К» разомкнут. Эмиттерный переход закрыт, поскольку потенциальный барьер в обедненной области перехода запрещает диффузию носителей, несмотря на огромный градиент концентраций на переходе – дырок слева 10¹⁷см^-3, а справа 10⁶см^-3. Это режим отсечки. Транзистор закрыт, существует только небольшой обратный тепловой ток обратно смещенного коллекторного перехода.

Теперь замкнем ключ «К». Потенциальный барьер понижается вследствие частичной компенсации внутреннего электрического поля встречно направленным внешним электрическим полем источника U_эб. Начинается процесс диффузии, вследствие огромного градиента концентраций дырок между эмиттером и базой. Дырки диффундируют или инжектируются из эмиттера в базу, где меняют статус – становятся неосновными. Для неосновных носителей нет потенциального барьера, другими словами, диффундируя через базу в направлении коллекторного перехода, они попадают во втягивающее поле коллекторного перехода и экстрагируются в область коллектора. В цепи коллектора эти дырки создают дрейфовый ток, пропорциональный току эмиттера:

(2. 1)

где α – доля дырок, достигших коллектора, или коэффициент передачи тока эмиттера.  Поскольку небольшая часть дырок, инжектированных из эмиттера в базу, все же успевает рекомбинировать, то всегда α <1. При достаточно тонкой базе α может доходить до 0,99 и более. Уменьшение концентрации электронов в базе в результате рекомбинации восполняется потоком электронов от внешнего источника U_эб через внешний вывод базы. Таким образом внутренний ток рекомбинации, являющийся дырочным, полностью компенсируется электронным током через электрод базы:

(2.2)

В цепи коллектора кроме управляемого тока протекает неуправляемый дрейфовый обратный ток I_кб0, обусловленный, в основном, тепловой генерацией электронно-дырочных пар в объеме перехода. Этот ток очень мал, он не зависит от напряжения U_кб, а зависит только от температуры.   Обратный ток коллектора I_кб0 измеряется при разомкнутой цепи эмиттера, о чем говорит индекс «0» (ноль).

Полный ток, протекающий во внешней цепи коллектора, имеет дырочный характер и равен

                                         (2.3)

В нормальных условиях работы поэтому с хорошей точностью полагают, что ток во внешней цепи коллектора равен

                                               (2.4)

а ток во внешней цепи базы имеет электронный характер и равен

                                       (2.5)

Согласно первому закону Кирхгофа,

                                         (2.6)

Для удобства, формально, вводят коэффициент передачи тока базы

                                            (2. 7)

Коэффициент связан с коэффициентом соотношением

                                              (2.8)

3. Режимы работы и способы включения

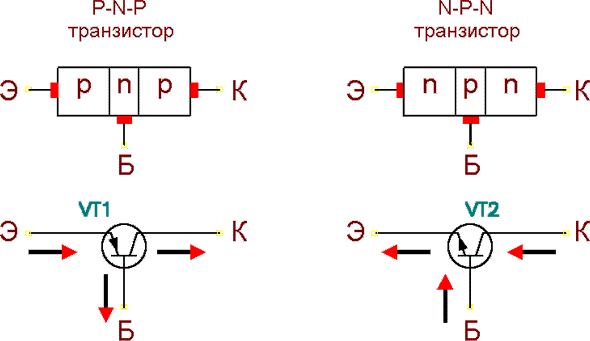

Рис. 3.1. Условное обозначение на схеме биполярного транзистора p-n-p структуры
и n-p-n структуры .

Условные обозначения биполярного транзистора на схеме, показаны на рис. 3.1, а показано условное графическое обозначение биполярного транзистора по ГОСТ для формата листа А4. Стрелка на выводе эмиттера всегда направлена от «p» к «n», то есть указывает направление прямого тока открытого перехода. Кружок обозначает корпус дискретного транзистора. Для транзисторов в составе интегральных схем он не изображается. На рис. 3.1, б и в показаны структуры p-n-p и n-p-n соответственно. Принцип действия транзисторов обеих структур одинаков, а полярности напряжений между их электродами разные. Поскольку в транзисторе два перехода (эмиттерный и коллекторный) и каждый из них может находиться в двух состояниях (открытом и закрытом), различают четыре режима работы транзистора.

• Активный режим, когда эмиттерный переход открыт, а коллекторный закрыт. Активный режим работы является основным и используется в усилительных схемах.

• Режим насыщения— оба перехода открыты.

• Режим отсечки— оба перехода закрыты.

• Инверсный режим— эмиттерный переход закрыт, коллекторный — открыт.

В большинстве транзисторных схем транзистор рассматривается как четырехполюсник. Поэтому для такого включения один из выводов транзистора должен быть общим для входной и выходной цепей. Соответственно различают три схемы включения транзистора, которые показаны на рис. 3.2: а) с общей базой (ОБ), б) общим эмиттером (ОЭ) и в) общим коллектором (ОК).  На рисунке указаны положительные направления токов, а полярности напряжений соответствуют активному режиму работы.

Рис. 3.2. Схемы включения транзистора слева направо: схема с ОБ, ОЭ и ОК.

В схеме ОБ входную цепь является цепь эмиттера, а выходной – цепь коллектора.  Эта схема наиболее проста для анализа, поскольку напряжение U_эб прикладывается к эмиттерному переходу, а напряжение U_кб – к коллекторному, причем источники имеют разные знаки.

В схеме ОЭ входной цепью является цепь базы, а выходной – цепь коллектора. Напряжение U_бэ> 0 прикладывается непосредственно к эмиттерному переходу и открывает его. Напряжение U_кэ той же полярности распределяется между обоими переходами: U_кэ = U_кб + U_бэ. Для того чтобы коллекторный переход был закрыт, необходимо выполнить условие U_кб = U_кэ —  U_бэ> 0, что обеспечивается неравенством U_кэ> U_бэ> 0.

В схеме ОК входной цепью является цепь базы, а выходной – цепь эмиттера.

4. Статические вольт-амперные характеристики

Транзистор, как любой четырехполюсник, можно охарактеризовать четырьмя величинами — входными и выходными напряжениями и токами: U_вх = U₁, U_вых = U₂, I_вх = I₁, I_вых = I₂. Функциональные зависимости между этими постоянными величинами называются статическими характеристиками транзистора. Чтобы установить функциональные связи между указанными величинами, необходимо две из них взять в качестве независимых аргументов, а две оставшиеся выразить в виде функций этих независимых аргументов. Как правило, применительно к биполярному транзистору в качестве независимых аргументов выбирают входной ток и выходное напряжение.  В этом случае

                                              (4.1)

Обычно соотношения (4.1) представляют в виде функций одного аргумента. Для этого второй аргумент, называемый параметром характеристики, фиксируют. В основном, используют два типа характеристик транзистора:

                                       (4.2)

                                     (4. 3)

Следует отметить, что общепринято представление вольт-амперной характеристики как функции тока от напряжения, поэтому входная характеристика используется в виде обратной функции

                                    (4.4)

 Статические характеристики транзистора могут задаваться аналитическими выражениями, но в большинстве случаев их представляют графически в виде семейства характеристик, которые и приводятся в справочниках.

4.1. Статические характеристики в схеме с ОБ

В схеме с ОБ (рис. 3.2.а) входным током является ток эмиттера I_э, а выходным – ток коллектора I_к, соответственно, входным напряжением является напряжение U_эб, а выходным – напряжение U_кб.

Входная характеристика в схеме ОБ представлена зависимостью

                                       (4. 5)

которая, в свою очередь, является прямой ветвью вольт-амперной характеристики эмиттерного перехода. Семейство входных характеристик кремниевого n-p-n транзистора показано на рис. 4.1, а. Зависимость I_э от U_кб как от параметра связана с эффектом Эрли: увеличение обратного смещения коллекторного перехода U_кб уменьшает эффективную толщину базы W, что приводит к некоторому росту I_э. Это проявляется в смещении входной характеристики в сторону меньших значений . Режиму отсечки формально соответствует обратное напряжение U_эб> 0, хотя реально эмиттерный переход остается закрытым () и при прямых напряжениях .

Выходная характеристика транзистора в схеме ОБ представляет собой зависимость

                                    (4.6)

Семейство выходных характеристик n-p-n транзистора показано на рис. 4.1, б. Форма кривых в активной области соответствует форме обратной ветви вольт-амперной характеристики коллекторного перехода.

Рис. 4.1. Семейства входных (а) и выходных (б) характеристик биполярного транзистора в схеме с ОБ.

Выражение для идеализированной выходной характеристики в активном режиме имеет вид

                                             (4.7)

Отсюда следует, что ток коллектора определяется только током эмиттера и не зависит от напряжения U_кб, т.е. характеристики в активном режиме расположены параллельно оси абсцисс. На практике же при увеличении U_кб имеет место небольшой рост I_к, связанный с эффектом Эрли, характеристики приобретают очень незначительный наклон. Кроме того, в активном режиме характеристики практически эквидистантны (расположены на одинаковом расстоянии друг от друга), и лишь при очень больших токах эмиттера из-за уменьшения α кривые несколько приближаются друг к другу.

При I_э = 0 транзистор находится в режиме отсечки и в цепи коллектора протекает только неуправляемый тепловой ток (I_к = I_кб0).

В режиме насыщения на коллекторном переходе появляется открывающее его прямое напряжение U_кб, большее порогового значения U_{кб пор}, и возникает прямой диффузионный ток навстречу нормальному управляемому току I_к.  Этот ток называют инверсным.  Инверсный ток резко увеличивается с ростом , в результате чего  I_к очень быстро уменьшается и, затем, меняет знак.

4.2. Статические характеристики в схеме с ОЭ

В схеме с ОЭ (рис. 3.2, б) входным током является ток базы I_б, а выходным – ток коллектора I_к. Соответственно, входным напряжением является напряжение U_бэ, а выходным – U_кэ.

Рис. 4.2. Семейства входных (а) и выходных характеристик (б) биполярного транзистора в схеме с ОЭ.

Входная характеристика в схеме с ОЭ представляет собой зависимость

                                     (4.8)

что, как и в схеме с ОБ, соответствует прямой ветви вольт-амперной характеристики эмиттерного перехода.

Семейство входных характеристик кремниевого n-p-n транзистора показано на рис. 4.2, а. Зависимость тока базы I_б от напряжения на коллекторе U_кэ, как и в предыдущем случае, обусловлена эффектом Эрли. Уменьшение эффективной ширины базы W с ростом U_кэ приводит к уменьшению тока рекомбинации, а, следовательно, тока базы в целом. В результате, характеристики смещаются в сторону больших значений U_бэ. Следует отметить, что I_б = 0 при некотором значении U_пор> 0, когда рекомбинационный ток (1-α)I_э становится равным тепловому току I_кэ0. При U_бэ <U_пор, I_б = — I_кэ0, что соответствует режиму отсечки.

 При U_кэ <U_бэ открывается коллекторный переход, и транзистор переходит в режим насыщения. В этом режиме вследствие двойной инжекции в базе накапливается очень большой избыточный заряд электронов, интенсивность рекомбинации которых с дырками резко возрастает, и ток базы стремительно растет.

Выходная характеристика в схеме с ОЭ представляет собой зависимость

                                     (4.9)

Семейство выходных характеристик показано на рис. 7.6б.  Для получения идеализированной выходной характеристики в активном режиме из соотношения (2.2), учитывая (2.6), исключим ток эмиттера. Тогда

                            (4.10)

Ток I_кэ0 называют сквозным тепловым током транзистора, причем, как видно из (4.11),

                                           (4. 11)

Семейство выходных характеристик целиком расположено в первом квадранте. Данный факт обусловлен тем, что в схеме с ОЭ напряжение U_кэ распределено между обоими переходами.  При U_кэ <U_бэ напряжение на коллекторном переходе меняет знак и становится прямым. В результате транзистор переходит в режим насыщения при U_кэ> 0. В режиме насыщения характеристики сливаются в одну линию, т.е. I_к становится неуправляемым и не зависит от тока базы.

Как видно из рис. 4.2 .б, в активном режиме кривые проходят под углом к оси абсцисс, причем этот угол увеличивается с ростом тока базы.  Такое поведение кривых обусловлено эффектом Эрли. Однако рост I_к при увеличении U_кэ выражен значительно ярче, чем в схеме с ОБ, поскольку в активном режиме эмиттерный переход приоткрыт падением напряжения на материале базы в результате протекания коллекторного тока. Это приводит к дополнительному увеличению коллекторного тока I_к с ростом напряжения U_кэ. Этим же объясняется отсутствие эквидистантности и наличие в β раз большего, чем I_кб0, сквозного теплового тока I_кэ0 (4.11).

схема подключения. Какая разница между PNP и NPN-транзисторами?

Содержание:

История появления транзисторов

На заре прошлых веков конца 19 века ученые физики и практики (Гутри, Браун, Эдисон, Боус, Пикард, Флеминг) разных стран совершили принципиальное открытие и получили патенты на «детектор», «выпрямитель»  — так тогда называли диод. Вслед за диодом последовало эпохальное открытие транзистора. Перечисление имен ученых разных стран, приложивших голову и руки к открытию транзистора, заняло бы много строк.

Основными теоретиками считаются Шокли, работавший в Bell Telephone Laboratories, а также его коллеги Бардин и Браттейн.

Слева направо: Шокли, Бардин и Браттейн

В итоге их работ, в 1947 году, получен первый образец работающего точечного германиевого транзистора, и на его основе, в том же году, был разработан первый усилитель, имевший коэффициент усиления 20 дБ (в 10 раз) на частоте 10 Мгц.

Серийный выпуск точечных транзисторов фирмой Western Electric начался в 1951 году и достиг около 10 000 штук в месяц в 1952 году. В СССР первый точечный транзистор был создан в 1949 г. Серийный выпуск точечных транзисторов был налажен в 1952 году, а плоскостных  — в 1955 году. Затем последовали следующие открытия в теории и технологиях: транзисторы на выращенных переходах (1950 г.), сплавные транзисторы (1952 г.), диффузные мета-транзисторы (1958 г.), планарные транзисторы (1960 г.), эпитаксиальные транзисторы (1963 г.), многоэмиттерные транзисторы (1965 г.) и т. д.

Как же появился среди них наш герой — транзистор Дарлингтона (далее по тексту ТД)? Дарлингтон (англ. Darlingtone) — город в в Великобритании. Однако и люди могут иметь фамилии по имени городов или наоборот. Таким является сотрудник все той же фирмы Bell — Сидни Дарлингтон

Сидни Дарлингтон

Зачем же потребовалась эта «сладкая парочка»? Дело в том, что первые транзисторы имели весьма посредственные характеристики, если смотреть на сегодняшние успехи. Прежде всего — невысокий коэффициент усиления. Сейчас это кажется странным — подумаешь, каскадное соединение — это элементарно! Но тогда, в 1953 году — это были пионерские работы.

Что такое NPN транзистор?

Транзисторы вытеснили электролампы, позволили уменьшить количество реле, переключателей в устройствах. Это полупроводниковые триоды — радиоэлектронные компоненты из полупроводников, стандартно имеют 3 вывода.

Транзисторы, предназначенные для управления током, то есть основным силовым фактором электросхем, именно его удар (не напряжения) несет опасность для человека.

Элемент способен контролировать чрезвычайно высокие величины в выходных цепях при подаче слабого входного сигнала. Транзисторы повышают, генерируют, коммутируют, преобразовывают электросигналы, это основа микроэлектроники, электроустройств.

Разновидности по принципу действия:

• биполярный транзистор из 2 типов проводников, в основе функционирования – взаимодействие на кристалле соседних p-n участков. Состоят из эмиттера/коллектора/базы (далее, эти термины будем сокращать): на последнюю идет слабый ток, вызывающий модификацию сопротивления (дальше по тексту «сопр.») в линии, состоящей из первых 2 элементов. Таким образом, протекающая величина меняется, сторона ее однонаправленности (n-p-n или p-n-p) определяется характеристиками переходов (участков) в соответствии с полярностью подключения (обратно, прямо). Управление осуществляется модулированием тока на сегменте база/эмит., вывод последнего всегда общий для сигналов управления и выхода;
• полевой. Тип проводника один — узкий канал, подпадающий под электрополе обособленного затворного прохода. Контроль основывается на модуляции количества Вольт между ним и истоком. А между последним и стоком течет электроток (2 рабочие контакты). Величина имеет силу, зависящую от сигналов, формируемых между затвором (контакт контроля) и одной из указанных частей. Есть изделия с p-n участком управления (рабочие контакты подключаются к p- или n-полупроводнику) или с обособленными затворами.

У полевиков есть варианты полярности, для управления требуется низкий вольтаж, из-за экономичности их ставят в радиосхемы с маломощными БП. Биполярные варианты активируются токами. В аналоговых сборках превалируют вторые (БТ, BJT), в цифровых (процессоры, компьютеры) — первые. Есть также гибриды — IGBT, применяются в силовых схемах.

Конструкция NPN транзистора

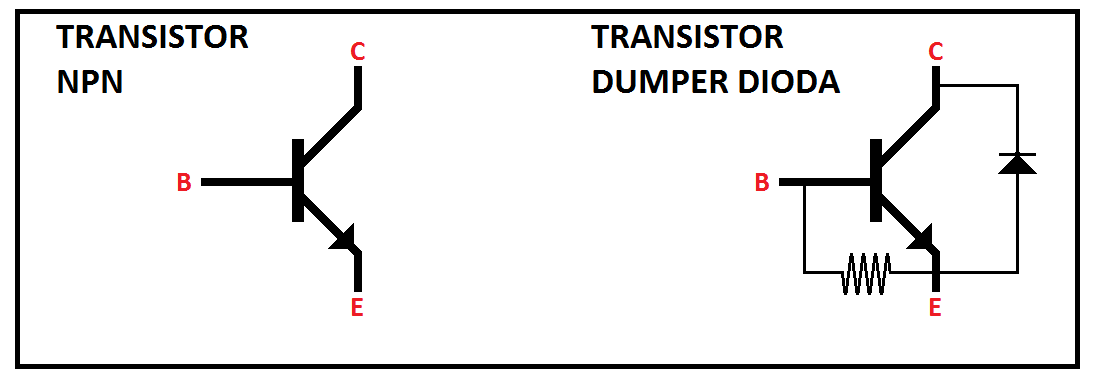

Конструктивная схема транзистора NPN транзистора состоит из двух областей полупроводникового материала p-типа по обе стороны от области материала n-типа, как показано на рисунке ниже.

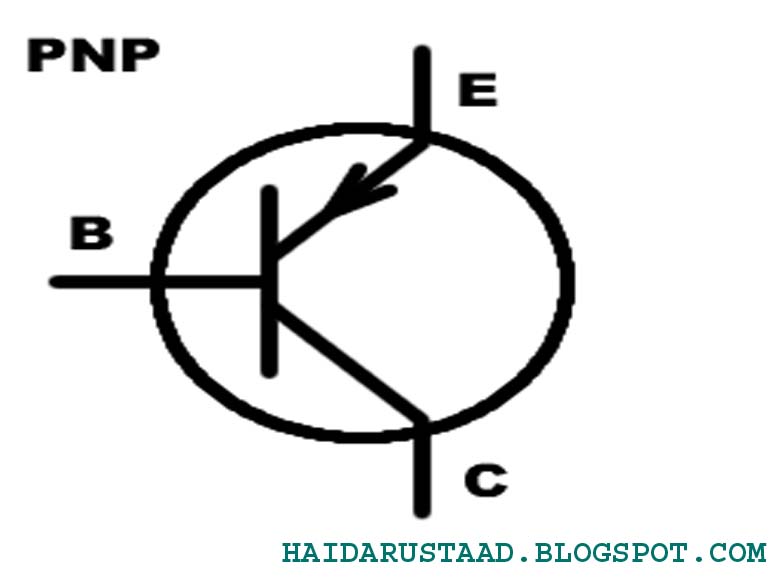

Стрелка определяет эмиттер и общепринятое направление его тока (“внутрь” для транзистора PNP).

PNP-транзистор имеет очень схожие характеристики со своим NPN-биполярным собратом, за исключением того, что направления токов и полярности напряжений в нем обратные для любой из возможных трех схем включения: с общей базой, с общим эмиттером и с общим коллектором.

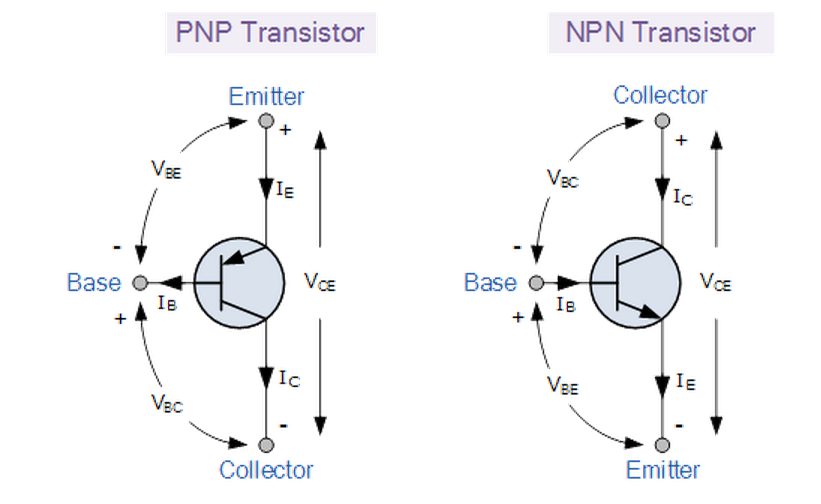

Схема NPN транзистора

Когда NPN транзистор связан с ресурсами напряжения, базовый ток будет проходить через транзистор. Даже небольшое количество базы контролирует циркуляцию большого количества тока через эмиттер к коллектору. Напряжение базы выше, чем напряжение на эмиттере.

Когда VB базовое напряжение не -ve по сравнению с VE напряжение эмиттера, ток не может проходить в цепи. Таким образом, необходимо обеспечить подачу напряжения обратного смещения> 0.72 Вольт.

Резисторы RL и RB включены в цепь. Это ограничивает ток, проходящий через максимально возможную высоту транзистора.

Напряжение эмиттера VEB как входная сторона. Здесь ток эмиттера (IE) течет со стороны входа и течет в двух направлениях; один яB а другое это яC.

IE= ЯB+ ЯC

Основные отличия двух типов биполярных транзисторов

Главным различием между ними считается то, что дырки являются основными носителями тока для транзисторов PNP, NPN-транзисторы имеют в этом качестве электроны. Поэтому полярности напряжений, питающих транзистор, меняются на обратные, а его входной ток вытекает из базы. В отличие от этого, у NPN-транзистора ток базы втекает в нее, как показано ниже на схеме включения приборов обоих типов с общей базой и общим эмиттером.

Принцип работы транзистора PNP-типа основан на использовании небольшого (как и у NPN-типа) базового тока и отрицательного (в отличие от NPN-типа) базового напряжения смещения для управления гораздо большим эмиттерно-коллекторным током. Другими словами, для транзистора PNP эмиттер является более положительным по отношению к базе, а также по отношению к коллектору.

Действительно, из нее можно увидеть, что ток коллектора IC (в случае транзистора NPN) вытекает из положительного полюса батареи B2, проходит по выводу коллектора, проникает внутрь него и должен далее выйти через вывод базы, чтобы вернуться к отрицательному полюсу батареи. Таким же образом, рассматривая цепь эмиттера, можно увидеть, как его ток от положительного полюса батареи B1 входит в транзистор по выводу базы и далее проникает в эмиттер.

По выводу базы, таким образом, проходит как ток коллектора IC, так и ток эмиттера IE. Поскольку они циркулируют по своим контурам в противоположных направлениях, то результирующий ток базы равен их разности и очень мал, так как IC немного меньше, чем IE. Но так как последний все же больше, то направление протекания разностного тока (тока базы) совпадает с IE, и поэтому биполярный транзистор PNP-типа имеет вытекающий из базы ток, а NPN-типа – втекающий.

Как работает NPN транзистор

Когда мы с вами, друзья мои, разобрались в том, что вообще такое этот транзистор, давайте узнаем, как он работает. Устроен он довольно просто, нужно просто понять принцип. Для этого введем два очень важных понятия: эмиттер и коллектор. Эмиттер (как и в слове эмиссия) выпускает заряды и они двигаются в сторону коллектора. Так вот, в состоянии покоя, когда, грубо говоря, все выключено, ток в транзисторе не протекает, потому что между эмиттером и коллектором есть полупроводниковый переход. Однако, когда подается незначительное напряжение на базу транзистора, ток начинает течь и при этом даже можно его усиливать. Как? Колебания небольшого тока в точности повторяются, но уже с большей амплитудой. Вот схема простого транзистора:

В этой новой схеме PN-переход база-эмиттер открыт напряжением батареи B1, а переход коллектор-база смещен в обратном направлении посредством напряжения батареи В2. Вывод эмиттера, таким образом, является общим для цепей базы и коллектора.

Полный ток эмиттера задается суммой двух токов IC и IB; проходящих по выводу эмиттера в одном направлении. Таким образом, имеем IE = IC + IB.

В этой схеме ток базы IB просто «ответвляется» от тока эмиттера IE, также совпадая с ним по направлению. При этом транзистор PNP-типа по-прежнему имеет вытекающий из базы ток IB, а NPN-типа – втекающий.

Проверка биполярных типов

Ниже схема проверки npn, pnp транзисторов тестером, после нее распишем процедуру по пунктам.

Биполярный транзистор снабжен p-n линиями — условно, это диоды, а точнее, 2 таковых расположенных встречно, точка их пересечения — «база».

Один условный диод сконструирован контактами базы/коллект., иной — базы/эмит. Для анализа хватит посмотреть сопр. (прямо и обратно) указанных участков: если там нет неполадок, то деталь без изъянов.

Проверка своими руками без выпаивания биполярного pnp, npn транзистора предполагает прозвонку 3 комбинаций ножек:

Вариант p-n-p

Структуры (типы) показывает стрелка эмит. участка: p-n-p/n-p-n (к базе/от нее). Начнем с проверки первого варианта. Раскрываем p-n-p деталь подачей на базу минусового напряжения. На мультиметре селектор ставим на замеры Ом на отметку «2000», допускается также выставлять на «прозвонку».

Жила «−» (черная) — на ножку базы. Плюс (красная) — поочередно к коллект., эмит. Если участки не поврежденные, то отобразят около 500–1200 Ом.

Дальше опишем, как прозвонить обратное сопр.: «+» – на базу, «−» — на колл. и эмит. Должно отобразиться высокое сопр. на обоих p-n участках. У нас появилась «1», то есть для выставленной рамки в «2000» значение превышает 2000. Значит, 2 перехода без обрывов, изделие исправное.

Аналогично, как описано, можно прозвонить на исправность транзистор, не выпаивая из схемы. Реже есть сборки, где к переходам применено основательное шунтирование, например, резисторами. Тогда, если отобразится слишком низкое сопр., потребуется выпаивать деталь.

Структура n-p-n

Элементы n-p-n проверяются аналогично, только на базу от тестера идет щуп «+».

Признаки неисправности

Если сопр. (прямое и обратное) одного из участков (p-n) стремится к бесконечности, то есть на отметке «2000» и выше на дисплее «1», значит, данный участок имеет обрыв, транзистор не годный. Если же «0» — изделие также с изъяном, пробит участок. Прямое сопр. там должно быть 500–1200 Ом.

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.

Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.
Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

Пошаговая инструкция проверки мультимером

Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Когда направление стрелки указывает на базу, то это вариант PNP, направление в сторону, противоположную базе, обозначает NPN проводимость.

Проверка мультимером NPN транзистора состоит из таких последовательных операций:

1. Проверяем обратное сопротивление, для этого присоединяем «плюсовой» щуп прибора к его базе.
2. Тестируется эмиттерный переход, для этого «минусовой» щуп подключаем к эмиттеру.
3. Для проверки коллектора перемещаем на него «минусовой» щуп.

Результаты этих измерений должны показать сопротивление в пределах значения «1».

Для проверки прямого сопротивления меняем щупы местами:

1. «Минусовой» щуп прибора присоединяем к базе.
2. «Плюсовой» щуп поочередно перемещаем от эмиттера к коллектору.
3. На экране мультиметра показатели сопротивления должны составить от 500 до 1200 Ом.

Данные показания свидетельствуют о том, что переходы не нарушены, транзистор технически исправен.

Многие любители имеют сложности с определением базы, и соответственно коллектора или эмиттера. Некоторые советуют начинать определение базы независимо от типа структуры таким способом: попеременно подключая черный щуп мультиметра к первому электроду, а красный – поочередно ко второму и третьему.

База обнаружится тогда, когда на приборе начнет падать напряжение. Это означает, что найдена одна из пар транзистора – «база – эмиттер» или «база – коллектор». Далее необходимо определить расположение второй пары таким же образом. Общий электрод у этих пар и будет база.

Основные причины неисправности

Наиболее часто встречающиеся причины выхода из рабочего состояния триодного элемента в электронной схеме следующие:

1. Обрыв перехода между составными частями.
2. Пробой одного из переходов.
3. Пробой участка коллектора или эмиттера.
4. Утечка мощности под напряжением цепи.
5. Видимое повреждение выводов.

Характерными внешними признаками такой поломки являются почернение детали, вспучивание, появление черного пятна. Поскольку эти изменения оболочки происходят только с мощными транзисторами, то вопрос диагностики маломощных остается актуальным.

Советы

1. Существует множество способов определения неисправности, но для начала нужно разобраться в строении самого элемента, и четко понимать конструкционные особенности.
2. Выбор прибора для проверки – это важный момент, касающийся качества результата. Поэтому при недостатке опыта не стоит ограничиваться подручными средствами.
3. Проводя проверку, следует четко понимать причины выхода из строя тестируемой детали, чтобы не вернуться со временем к тому же состоянию неисправности бытовой электротехники.

Как работает транзисторный ключ

В данной статье мы рассмотрим, как работает транзисторный ключ на биполярном транзисторе. Такие полупроводниковые элементы производятся двух типов – n-p-n и p-n-p структуры, которые различаются типом применяемого полупроводника (в p-полупроводнике преобладают положительные заряды – «дырки»; в n-полупроводнике – отрицательные заряды – электроны).

Выводы БТ называются база, коллектор и эмиттер, которые имеет графическое обозначение на чертежах электрических схем, как показано на рисунке.

С целью понимания принципа работы и отдельных процессов, протекающих в биполярных транзисторах, их изображают в виде двух последовательно и встречно соединенных диодов.

Наиболее распространенная схема БТ, работающего в ключевом режиме, приведена ниже.

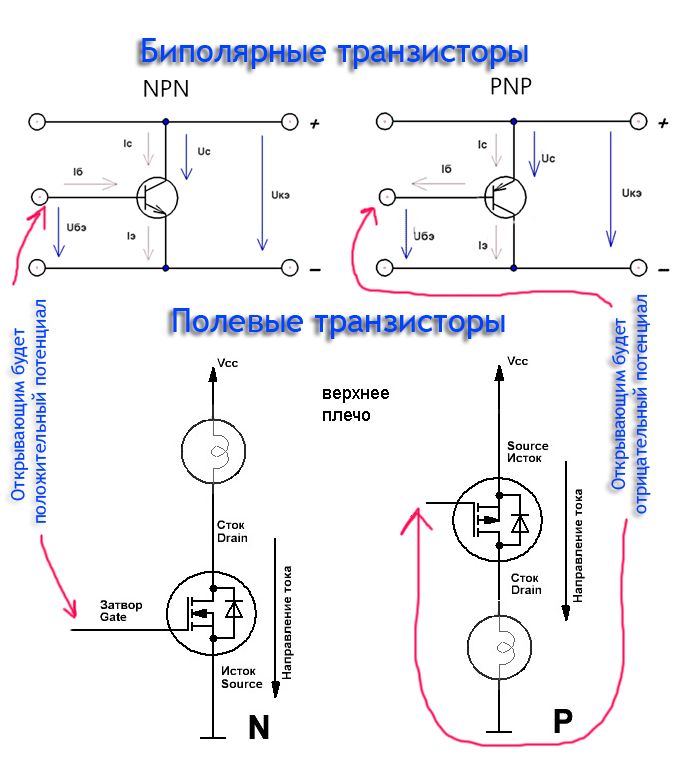

Чтобы открыть транзисторный ключ нужно подвести потенциалы определенного знака к обеим pn-переходам. Переход коллектор-база должен быть смещен в обратном направлении, а переход база-эмиттер – в прямом. Для этого электроды источника питания UКЭ подсоединяют к выводам базы и коллектора через нагрузочный резистор RК. Обратите внимание, положительный потенциал UКЭ посредством RК подается на коллектор, а отрицательный потенциал – на эмиттер. Для полупроводника p-n-p структуры полярность подключения источника питания UКЭ изменяется на противоположную.

Резистор в цепи коллектора RК служит нагрузкой, которая одновременно защищает биполярный транзистор от короткого замыкания.

Команда на открытие БТ подается управляющим напряжением UБЭ, которое подается на выводы базы и эмиттера через токоограничивающий резистор RБ. Величина UБЭ должна быть не меньше 0,6 В, иначе эмиттерный переход полностью не откроется, что вызовет дополнительные потери энергии в полупроводниковом элементе.

Чтобы не спутать полярность подключения напряжения питания UКЭ и управляющего сигнала UБЭ БТ разной полупроводниковой структуры, обратите внимание на направление эмиттерной стрелки. Стрелка обращена в сторону протекания электрического тока. Ориентируясь на направление стрелки достаточно просто расположить правильным образом источники напряжения.

Применение транзисторного ключа в связке с МК

Транзисторный ключ очень часто можно увидеть в схемах, где МК или другой логический элемент коммутирует мощную нагрузку. Как вы помните, максимальную силу тока, которую может выдать МК на одну ножку, равняется 20 миллиампер. Поэтому чаще всего можно увидеть вот такое схемотехническое решение на биполярном транзисторе в режиме ключа:

В резистор RБЭ нет необходимости, потому как выходы МК “подтягивается” к нулю еще при программировании.

Условия для работы транзисторного ключа

Итак, давайте вспомним, какие требования должны быть, чтобы полностью “открыть” транзистор? Читаем статью принцип усиления биполярного транзистора и вспоминаем:

1) Для того, чтобы полностью открыть транзистор, напряжение база-эмиттер должно быть больше 0,6-0,7 Вольт.

2) Сила тока, текущая через базу должна быть такой, чтобы электрический ток мог течь через коллектор-эмиттер абсолютно беспрепятственно. В идеале, сопротивление через коллектор-эмиттер должно стать равным нулю, в реале же оно будет иметь доли Ома. Такой режим называется “режимом насыщения“.

Этот рисунок – воображение моего разума. Здесь я нарисовал тот самый режим насыщения.

Как мы видим, коллектор и эмиттер в режиме насыщения соединяются накоротко, поэтому лампочка горит на всю мощь.

Практика работы составного транзистора

На рис. 3 показаны три варианта построения выходного каскада (эмиттерный повторитель). При подборе транзисторов надо стремится к b1~b2 и b3~b4 . Различие можно компенсировать за счёт подбора пар по равенству коэффициентов усиления СТ b13~b24 (см. табл. 1).

• Схема на рис. 3а имеет наибольшее входное сопротивление, но это худшая из приведённых схем: требует изоляцию фланцев мощных транзисторов (или раздельные радиаторы) и обеспечивает наименьший размах напряжения, поскольку между базами СТ должно падать ~2 В, в противном случае сильно проявятся искажения типа «ступенька».
• Схема на рис. 3б досталась в наследство с тех времён, когда ещё не выпускались комплементарные пары мощных транзисторов. Единственный плюс по сравнению с предыдущим вариантом – меньшее падение напряжения ~1,8 В и больше размах без искажений.
• Схема на рис. 3в наглядно демонстрирует преимущества СТШ: между базами СТ падает минимум напряжения, а мощные транзисторы можно посадить на общий радиатор без изоляционных прокладок.

На рис. 4 показаны два параметрических стабилизатора. Выходное напряжение для варианта с СТД равно:

Поскольку Uбэ гуляет в зависимости от температуры и коллекторного тока, то у схемы с СТД разброс выходного напряжения будет больше, а потому вариант с СТШ предпочтительней.

Рис. 3. Варианты выходных эмиттерных повторителей на СТ

Рис. 4. Применение СТ в качестве регулятора в линейном стабилизаторе

В линейных цепях можно использовать любые подходящие комбинации транзисторов. Автору встречалась бытовая советская техника, в которой использовались СТШ на парах КТ315+КТ814 и КТ3107+КТ815 (хотя принято /КТ361 и КТ3102/КТ3107). В качестве комплементарной пары можно взять C945 и A733, часто встречающиеся в старых компьютерных БП.

Для коммутации электромеханических приводов и, тем более, в импульсных схемах следует использовать готовые СТ с нормированными параметрами включения и выключения, паразитными ёмкостями. Типичный пример – широко распространённые импортные комплементарные СТД серии TIP12х.

Достоинства и недостатки составных транзисторов

Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Существует также IGBT-транзистор, который включает в себя биполярный и полевой транзистор, используется в сфере высоковольтной электроники.

Главным достоинством составных транзисторов считается их способность давать большой коэффициент усиления по току. Дело в том, что, если коэффициент усиления у каждого из двух транзисторов будет по 60, то при их совместной работе в составном транзисторе общий коэффициент усиления будет равен произведению коэффициентов входящих в его состав транзисторов (в данном случае — 3600). Как результат — для открытия транзистора Дарлингтона потребуется довольно небольшой ток базы.

Недостатком составного транзистора считается их низкая скорость работы, что делает их пригодными для использования только в схемах работающих на низких частотах. Зачастую составные транзисторы фигурируют как компонент выходных каскадов мощных низкочастотных усилителей.

Следующая

РазноеЧто такое активная мощность?

транзисторных схем | Клуб электроники

Транзисторные схемы | Клуб электроники

Типы | Токи | Функциональная модель |
Использовать как переключатель | Выход ИС | Датчики |
Инвертор | Пара Дарлингтона

Следующая страница: Емкость

См. также: Транзисторы

На этой странице объясняется работа транзисторов в простых схемах, в основном их использование в качестве переключателей.
Практические вопросы, такие как тестирование, меры предосторожности при пайке и идентификация выводов, рассматриваются в
страница транзисторы.

Типы транзисторов

Существует два типа стандартных (биполярных) транзисторов: NPN и PNP ,
с разными символами цепи. Буквы относятся к слоям полупроводникового материала, используемого для изготовления транзистора.
Большинство транзисторов, используемых сегодня, являются транзисторами NPN, потому что их легче всего изготовить из кремния.
Эта страница в основном посвящена NPN-транзисторам, и новичкам следует изначально сосредоточиться на этом типе.

Отведения имеют маркировку с основанием (B), коллектор (C) и эмиттер (E).
Эти термины относятся к внутренней работе транзистора, но они не так уж важны.
помогают понять, как используется транзистор, так что просто относитесь к ним как к меткам.

Символы схемы транзистора

Пара Дарлингтона – это два транзистора, соединенных вместе.
чтобы получить очень высокий коэффициент усиления по току.

Кроме стандартных (биполярных) транзисторов имеются
полевые транзисторы которые обычно обозначаются как FET с.
У них разные символы и свойства цепей, и они не рассматриваются на этой странице.

Rapid Electronics: транзисторы

Транзисторные токи

На схеме показаны два пути прохождения тока через транзистор.

Малый ток базы управляет большим током коллектора .

Когда переключатель замкнут , небольшой ток течет в базу (B)
транзистор. Этого достаточно, чтобы светодиод B тускло светился. Транзистор усиливает
этот небольшой ток, чтобы позволить большему току течь от его коллектора (C)
к его эмиттеру (E). Этот ток коллектора достаточно велик, чтобы заставить светодиод C ярко светиться.

Когда ключ разомкнут ток базы не течет, поэтому транзистор выключается
ток коллектора. Оба светодиода выключены.

Вы можете собрать эту схему с двумя стандартными красными светодиодами диаметром 5 мм и любым маломощным светодиодом общего назначения.
Транзистор NPN (например, BC108, BC182 или BC548).
Это хороший способ проверить транзистор и убедиться, что он работает.

Транзистор усиливает ток и может использоваться в качестве переключателя, как описано на этой странице.

С подходящими резисторами (и конденсаторами для переменного тока) транзистор может усиливать напряжение, такое как звуковой сигнал
но это еще не распространяется на этом веб-сайте.

Режим общего эмиттера

Схема, при которой эмиттер (E) находится в цепи управления (ток базы)
а в управляемой цепи (коллекторный ток) называется режимом с общим эмиттером .
Это наиболее широко используемое расположение транзисторов, поэтому его следует изучить в первую очередь.

Функциональная модель транзистора NPN

Работу транзистора трудно объяснить и понять с точки зрения его внутренней структуры.
Полезнее использовать эту функциональную модель.

• Переход база-эмиттер ведет себя как диод.
• Базовый ток I _B протекает только при напряжении V _BE
  на переходе база-эмиттер составляет 0,7 В или более.
• Малый ток базы I _B управляет большим током коллектора Ic
  изменением сопротивления R _CE .
• Ic = h _FE × I _B
  (если транзистор не заполнен и не насыщен).
  h _FE — коэффициент усиления по току (строго коэффициент усиления по постоянному току),
  типичное значение для h _FE равно 100 (это отношение, поэтому оно не имеет единиц измерения).
• Сопротивление коллектор-эмиттер R _CE регулируется током базы I _B :

  I _B = 0 , R _CE = бесконечность, транзистор выключен

  I _B маленький , R _CE уменьшенный, транзистор частично включен

  I _B увеличение , R _CE = 0, транзистор полностью включен («насыщение»)

Дополнительные примечания:

• Ток базы I _B должен быть ограничен во избежание повреждения транзистора
  и резистор может быть включен последовательно с базой.

Транзисторы

• имеют максимальный ток коллектора Ic.
• Коэффициент усиления по току ч _FE может варьироваться в широких пределах ,
  даже для однотипных транзисторов!
• Транзистор, который заполнен на (с R _CE = 0), называется
  ‘ насыщенный ‘.
• При насыщении транзистора напряжение коллектор-эмиттер В _СЕ
  уменьшается почти до 0В.
• При насыщении транзистора определяется ток коллектора Ic
  напряжением питания и внешним сопротивлением в цепи коллектора, а не
  коэффициент усиления транзистора по току. В результате отношение Ic/I _B
  для насыщенного транзистора коэффициент усиления по току меньше h _FE .
• Ток эмиттера I _E  = Ic + I _B , но Ic
  намного больше, чем I _B , поэтому примерно I _E  = Ic.

Использование транзистора в качестве переключателя

Когда транзистор используется в качестве переключателя, он должен быть либо ВЫКЛ , либо полностью ВКЛ .
Он никогда не должен быть частично включен (со значительным сопротивлением между C и E), потому что в
В этом состоянии транзистор может перегреться и выйти из строя.

В полностью открытом состоянии напряжение V _CE на транзисторе почти равно нулю, а транзистор
называется насыщенным , потому что он больше не может пропускать коллекторный ток Ic.

Устройство, переключаемое транзистором, называется нагрузкой .

При выборе транзистора для использования в качестве переключателя необходимо учитывать его максимальный ток коллектора.
Ic(max) и его минимальный коэффициент усиления по току h _FE (min) .
Номинальные напряжения транзистора можно не учитывать при напряжении питания менее 15 В.

Технические характеристики транзистора

Большинство поставщиков предоставляют данные о транзисторах, которые они продают, например
Быстрая электроника.

Мощность, развиваемая переключающим транзистором, должна быть очень малой

Мощность, развиваемая транзистором, отображается как тепло , и транзистор будет разрушен, если он станет слишком горячим.
Это не должно быть проблемой для транзистора, используемого в качестве переключателя, если он был выбран и настроен правильно, потому что
мощность, развиваемая внутри него, будет очень мала.

• Когда ВЫКЛ. : Ic равен нулю, поэтому мощность равна нулю .
• Когда полностью включен : V _CE почти равен нулю, поэтому мощность очень мала .

Лучше ли реле, чем транзисторный переключатель?

Транзисторы не могут коммутировать переменный ток или высокое напряжение (например, сетевое электричество), и они
обычно не является хорошим выбором для коммутации больших токов (> 5 А).
Реле подходят для всех этих ситуаций, но обратите внимание, что
транзистор малой мощности все еще может быть необходим для переключения тока катушки реле.
Для получения дополнительной информации, включая преимущества и недостатки, см.
см. страницу реле.

Защитный диод для нагрузок с катушкой, таких как реле и двигатели

Если транзистор переключает нагрузку с помощью катушки, такой как двигатель или реле,
диод должен быть подключен через нагрузку, чтобы защитить транзистор от
кратковременное высокое напряжение, возникающее при отключении нагрузки.

На схеме показано, как защитный диод подключается «назад» к нагрузке, в данном случае к катушке реле.

Для этого подойдет сигнальный диод типа 1N4148.

Зачем нужен защитный диод?

Ток, протекающий через катушку, создает магнитное поле, которое внезапно разрушается
при отключении тока. Внезапный коллапс магнитного поля вызывает
кратковременное высокое напряжение на катушке, что может привести к повреждению транзисторов и интегральных схем.
Защитный диод позволяет наведенному напряжению пропускать кратковременный ток через катушку.
(и диод), поэтому магнитное поле исчезает быстро, а не мгновенно. Это предотвращает
индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и интегральных схем.

Фотографии реле © Rapid Electronics

Rapid Electronics: реле

Подключение транзистора к выходу включения/выключения цифровой ИС

Большинство ИС не могут обеспечивать большие выходные токи, поэтому может потребоваться использование транзистора.
для переключения большего тока, необходимого для таких устройств, как лампы, двигатели и реле.
ИС таймера 555 необычна тем, что способна подавать относительно большой ток до 200 мА.
достаточно для многих реле и других нагрузок без необходимости транзистора.

Базовый резистор ограничивает ток, протекающий через базу транзистора, чтобы предотвратить его повреждение
но он также должен пропускать достаточный базовый ток, чтобы обеспечить полное насыщение транзистора.
при включении.

Транзистор, не полностью насыщенный при включении, может перегреться и выйти из строя,
особенно если транзистор переключает большой ток (> 100 мА).

В следующем разделе объясняется, как выбрать транзистор и базовый резистор, чтобы обеспечить полное насыщение.

Переключение нагрузки с другим напряжением питания

Транзистор может использоваться для включения ИС, подключенной к источнику низкого напряжения (например, 5 В)
для переключения тока нагрузки с отдельным источником постоянного тока (например, 12 В).

Два источника питания должны быть связаны. Обычно их соединения 0 В соединены, а NPN-транзистор
используется на выходе IC. Однако, если на выходе микросхемы используется PNP-транзистор, положительные (+) соединения
поставки должны быть связаны вместо этого.

Выбор транзистора и базового резистора для цифрового выхода ИС

Следуйте этому пошаговому руководству, чтобы выбрать подходящий транзистор для подключения к двухпозиционному выходу.
цифровой ИС (логический вентиль, счетчик, ПОС, микроконтроллер и т. д.) для переключения нагрузки, такой как лампа, двигатель или реле.
Данные по транзисторам доступны у большинства поставщиков, например, см.
Быстрая электроника.

1. Выберите правильный тип транзистора, NPN или PNP

Вы хотите, чтобы нагрузка включалась, когда на выходе IC высокий уровень? Или когда она есть или низкая?

• Для включения, когда на выходе микросхемы высокий уровень , используйте NPN-транзистор .
• Для включения, когда на выходе микросхемы низкий уровень , используйте транзистор PNP .

Транзисторы NPN и PNP подключаются по-разному, как показано на схемах ниже, но
расчеты и требуемые свойства одинаковы для обоих типов транзисторов.

Транзисторный переключатель NPN
Нагрузка включается, когда на выходе IC высокий уровень

Транзисторный переключатель PNP
Нагрузка включается, когда выход IC низкий

2. Узнайте напряжение питания и характеристики нагрузки.

Чтобы определить требуемые свойства транзистора, вам необходимо знать следующие значения:

• Vs = напряжение питания нагрузки.
• R _L = сопротивление нагрузки (например, сопротивление катушки реле).
• Ic  = ток нагрузки (= Vs / R _L ).
• Максимальный выходной ток микросхемы — см. техническое описание микросхемы.
  Если вы не можете найти эту информацию, примите низкое значение, например 5 мА.
• Vc = напряжение питания IC (обычно это Vs, но оно будет другим, если IC и нагрузка имеют отдельные источники питания).

Примечание: не путайте IC (интегральная схема) с Ic (ток коллектора).

3. Определите требуемые свойства транзистора

Выберите транзистор нужного типа (NPN или PNP из шага 1), чтобы он соответствовал следующим требованиям:

• Максимальный ток коллектора транзистора Ic(max) должен быть больше, чем ток нагрузки:


  Ic(max) >	напряжение питания Vs
  	сопротивление нагрузки R L

• Минимальный коэффициент усиления по току транзистора h _FE (min) должен быть не менее 5
  умноженный на ток нагрузки Ic, деленный на максимальный выходной ток IC.

  ч FE (мин)  >   5 ×	ток нагрузки Ic
  	макс. Ток IC

4. Определите значение базового резистора R

_B

Базовый резистор (R _B ) должен пропускать достаточный ток, чтобы гарантировать, что транзистор
полностью насыщается при включении, и хорошо сделать базовый ток (I _B ) примерно в пять раз
значение, которое просто насыщает транзистор.
Используйте приведенную ниже формулу, чтобы найти подходящее сопротивление для R _B и выберите ближайшее стандартное значение.

но 12 В для нагрузки используйте приведенную ниже формулу для R _B :

5.

Проверьте, нужен ли вам защитный диод

Если включаемой и отключаемой нагрузкой является двигатель, реле или соленоид (или любое другое устройство с катушкой) a
диод должен быть подключен через нагрузку, чтобы защитить транзистор от короткого замыкания.
высокое напряжение, возникающее при отключении нагрузки. Обратите внимание, что диод подключен «назад», как показано на рисунке.
на схемах выше.

Пример

Выход КМОП-ИС серии 4000 требуется для работы реле с
100, включая его, когда на выходе IC высокий уровень.
Напряжение питания составляет 6 В как для микросхемы, так и для нагрузки. ИС может подавать максимальный ток 5 мА.

• Требуется NPN-транзистор , поскольку катушка реле должна быть включена, когда на выходе микросхемы высокий уровень.
• Ток нагрузки = Vs/R _L = 6/100 = 0,06 А = 60 мА, поэтому транзистор должен иметь Ic(max) > 60 мА .
• Максимальный ток от ИС составляет 5 мА, поэтому транзистор должен иметь ч _FE (мин) > 60
  (5 × 60 мА/5 мА).
• Выберите маломощный транзистор общего назначения BC182 с Ic(max) = 100 мА
  и ч _FE (мин) = 100 .
• R _B = 0,2 × R _L × h _FE
  = 0,2 × 100 × 100 = 2000,
  поэтому выберите R _B  = 1k8 или 2k2 .
• Для катушки реле требуется защитный диод .

Rapid Electronics: транзисторы

Использование транзистора в качестве переключателя с датчиками

На приведенных ниже схемах показано, как подключить LDR (датчик света) к транзистору, чтобы
светочувствительный выключатель на светодиоде. Есть две версии, одна включается в темноте, другая при ярком свете.
Переменный резистор регулирует чувствительность. Для переключения светодиода можно использовать любой маломощный транзистор общего назначения.

Если транзистор переключает нагрузку с помощью катушки (например, двигателя или реле) вместо светодиода, необходимо включить
защитный диод на нагрузке.

Если переменный резистор находится между +Vs и базой, вы должны добавить резистор с фиксированным значением не менее
1к (10к
в примере ниже) для защиты транзистора при уменьшении переменного резистора до нуля, иначе избыточная база
ток разрушит транзистор.

Светодиод горит, когда LDR не светится темнота

Светодиод загорается, когда LDR яркий

Обратите внимание, что коммутационное действие этих простых цепей не особенно хорошо, потому что
будет промежуточная яркость, когда транзистор будет частично на (не насыщенный).
В этом состоянии транзистору грозит перегрев, если только он не переключает небольшой ток.
Нет проблем с небольшим током светодиода, но больший ток для лампы, двигателя или реле может вызвать перегрев.

Другие датчики, такие как термистор,
можно использовать с этими схемами, но для них может потребоваться другой переменный резистор.
Вы можете вычислить приблизительное значение переменного резистора (Rv), используя
мультиметр, чтобы найти минимальное и максимальное значения
сопротивления датчика (Rmin и Rmax), а затем по этой формуле:

Например, LDR: Rmin = 100,
Rmax = 1M,
поэтому Rv = квадратный корень из (100 × 1M)
= 10 тыс.

Вы можете сделать гораздо лучшую схему переключения с датчиками, подключенными к подходящему
ИС (чип). Действие переключения будет намного более резким без частично включенного состояния.

Транзисторный инвертор (НЕ вентиль)

Инверторы

(НЕ вентили) доступны на логических ИС, но если вам нужен только один инвертор, это может быть лучше.
использовать эту простую транзисторную схему. Выходной сигнал (напряжение) является обратным входному сигналу:

• Когда вход высокий (+Vs), выход низкий (0V).
• Когда на входе низкий уровень (0 В), на выходе высокий уровень (+Vs).

Можно использовать любой маломощный NPN-транзистор общего назначения. Для общего использования подходят номиналы резисторов:
R _B  = 10 тыс.
и R _C  = 1k.
С этими значениями выход инвертора можно подключить к устройству с входным импедансом (сопротивлением)
не менее 10k, например, логическая ИС или таймер 555
(входы запуска и сброса).

Если инвертор подключается к входу логической микросхемы CMOS (очень высокое сопротивление)
можно увеличить 9 р.0081 В до 100к
и R _C до 10к, это уменьшит
потребляемый инвертором ток.

Пара Дарлингтона

Пара Дарлингтона — это два транзистора, соединенных вместе так, что ток, усиленный первым, усиливается
далее вторым транзистором.

Пара ведет себя как один транзистор с очень высоким коэффициентом усиления по току, так что
требуется только крошечный базовый ток, чтобы включить пару.

Коэффициент усиления по паре Дарлингтона (ч _FE ) равен двум индивидуальным усилениям
(h _FE1 и h _FE2 ) умноженные вместе — это дает паре очень высокий коэффициент усиления по току, например 10000.

Обратите внимание, что для включения пары Дарлингтона должно быть 0,7 В на обоих переходах база-эмиттер, которые
соединены последовательно, поэтому для включения требуется 1,4 В .

Rapid Electronics: транзисторы Дарлингтона

Транзисторы Дарлингтона

Пары Дарлингтона доступны в виде пакета «транзистор Дарлингтона» с тремя выводами
(Б, С и Д)
эквивалентен стандартному транзистору.

Также можно сделать свою пару Дарлингтона из двух обычных транзисторов.
TR1 может быть маломощным, но TR2 может потребоваться высокой мощности.
Максимальный ток коллектора Ic(max) для пары такой же, как Ic(max) для TR2.

Сенсорный переключатель Цепь

Пара Дарлингтона достаточно чувствительна, чтобы реагировать на слабый ток, проходящий через
вашу кожу, и из нее можно сделать сенсорный переключатель , как показано на схеме.

Для этой схемы, которая просто зажигает светодиод, два транзистора могут быть любыми
назначение маломощных транзисторов.

100 тыс.
резистор защищает транзисторы, если контакты соединены куском провода.

Цепь сенсорного переключателя

Рапид Электроникс
любезно разрешили мне использовать их изображения на этом сайте, и я очень благодарен за их поддержку.
У них есть широкий ассортимент компонентов, инструментов и материалов для электроники, и я рад
рекомендую их как поставщика.

Следующая страница: Емкость | Исследование

Что такое транзистор NPN? Определение, типы и приложения.

star_borderПодписаться на статью

EmmaAshely 29 апр 2021

6star_border
1вопрос_ответ
3thumb_up

Ваша следующая статья

Дэйв из DesignSpark

Как вы относитесь к этой статье? Помогите нам предоставить лучший контент для вас.

Дэйв из DesignSpark

Спасибо! Ваш отзыв получен.

Дэйв из DesignSpark

Не удалось отправить отзыв. Повторите попытку позже.

Дэйв из DesignSpark

Что вы думаете об этой статье?

Транзисторы NPN представляют собой тип биполярных транзисторов с тремя слоями, которые используются для усиления сигнала. Это устройство, которое управляется током. Транзистор отрицательный-положительный-отрицательный обозначается аббревиатурой NPN. В этой конфигурации полупроводник p-типа сплавлен между двумя полупроводниковыми материалами n-типа.

Он разделен на три части: эмиттерную, базовую и коллекторную. В транзисторе NPN поток электронов заставляет его проводить ток.

Обозначение NPN:

На следующей диаграмме показано условное обозначение NPN-транзистора:

Направление тока через устройство четко показано направленной наружу стрелкой на эмиттерной клемме на условном обозначении. Электроны составляют большинство носителей в транзисторах NPN.

Конструкция транзистора NPN:

Транзистор NPN изготавливается двумя способами.

NPN-транзисторы образуются, когда полупроводниковый материал p-типа (кремний или германий) сплавляется между двумя полупроводниковыми материалами n-типа, как мы уже знаем.

Конструктивная структура NPN-транзистора показана на схеме ниже:

NPN-транзистор состоит из нескольких различных компонентов.

Он разделен на три секции: эмиттерную, базовую и коллекторную.

Соединение эмиттер-база — это область, соединяющая эмиттер и базовую область. Соединение коллектор-база, с другой стороны, является точкой, где встречаются области базы и коллектора. Он функционирует как два диода PN-перехода из-за наличия двух переходов между тремя областями.

Уровни легирования в каждом из трех регионов разные. Эмиттерная область имеет много легирования, в то время как базовая область также имеет много легирования. А уровень легирования области коллектора умеренный, находится где-то между эмиттерной и базовой областью. Его обратным является PNP-транзистор, в котором P-область зажата между двумя областями N-типа.

Стоит отметить, что области эмиттера и коллектора нельзя поменять местами. Причина этого в том, что толщина области коллектора немного больше, чем у области эмиттера. Так что больше энергии может быть рассеяно.

Работа NPN-транзистора:

Давайте теперь посмотрим, как работает NPN-транзистор.

Когда на транзистор не подается смещение или между его выводами не подключена батарея. Тогда это называется несмещенным состоянием транзистора. Мы уже говорили о том, как работает диод с PN-переходом в отсутствие смещения. Как мы уже знаем, транзистор состоит из двух PN-переходов.

В результате в условиях отсутствия смещения электроны в эмиттерной области начинают двигаться в сторону базовой области из-за колебаний температуры. Однако по прошествии определенного времени на переходе эмиттер-база транзистора образуется область обеднения. Только около 5% электронов объединяются с дырками в этой области после достижения области базы, а остальные дрейфуют через область коллектора. Точно так же через некоторое время на переходе база-коллектор транзистора образуется область обеднения.

Стоит отметить, что толщина или тонкость обедненной области определяется концентрацией легирования материала. Иными словами, в случае слаболегированной области ширина обедненной области будет больше, чем в случае сильнолегированной области. Поэтому ширина обеднения на переходе коллектор-база больше, чем на переходе эмиттер-база. Эти две области истощения служат потенциальным камнем преткновения для любого дальнейшего потока большинства носителей.

На следующей диаграмме показано состояние смещения NPN-транзистора:

Ширина обедненной области, также называемой PN-переходом, сужается в результате прямого приложенного напряжения на переходе эмиттер-база. Точно так же ширина перехода коллектор-база увеличивается за счет обратного приложенного напряжения. Вот почему по сравнению с переходом коллектор-база на предыдущем рисунке переход эмиттер-база имеет тонкую область обеднения.

Электроны начинают инжектироваться в область эмиттера в результате прямого приложенного напряжения VBE. Электроны в этой области обладают достаточной энергией, чтобы преодолеть барьерный потенциал перехода эмиттер-база и достичь области базы.

Движение носителей заряда в NPN-транзисторе показано на диаграмме ниже:

Поскольку базовая область очень тонкая и слегка легированная. В результате только несколько электронов объединяются с дырками, как только они достигают места назначения. Из-за сильного электростатического поля электроны начинают дрейфовать в области коллектора из-за очень тонкой области базы и обратного напряжения на переходе коллектор-база. В результате эти электроны теперь собираются на выводе коллектора транзистора. Электроны начинают двигаться к коллектору по мере того, как рекомбинирующие дырки и электроны отделяются друг от друга. В результате этого движения через устройство также протекает очень небольшой базовый ток. Поэтому ток эмиттера равен сумме токов базы и коллектора. IE = IB + IC

Применение диода NPN:

Транзисторы с диодами NPN (NPN) используются в различных устройствах,

1. Они используются в высокочастотных устройствах.
2. В коммутационных устройствах чаще всего используются NPN-транзисторы.
3. Этот компонент используется в усилительных цепях.
4. Для усиления слабых сигналов используется в парных цепях Дарлингтона.

Транзисторы

5. NPN используются в приложениях, где требуется сток тока.
6. Этот компонент используется в некоторых классических схемах усилителей, таких как схемы двухтактных усилителей.
7. Например, в датчиках температуры.
8. Приложения с чрезвычайно высокой частотой.
9. Эта переменная используется в логарифмических преобразователях.
10. Поскольку усиление сигнала осуществляется с помощью NPN-транзисторов. В усилительных схемах он используется таким образом.
11. Логарифмические преобразователи — еще одна область, где он используется.
12. Характеристика переключения транзистора NPN является одним из его наиболее значительных преимуществ. В результате он обычно используется для переключения приложений.

Транзистор NPN термины, которые важно знать:

Область эмиттера: Это самая большая часть структуры, которая больше базовой области, но меньше области коллектора. В нем много допинга. Он используется для переноса основных носителей в базовую область, то есть электронов. Это область с прямым смещением, что означает, что она всегда снабжена базовой областью со смещением в прямом направлении.

Район основания: Регион основания расположен в середине конструкции. По сравнению с областями эмиттера и коллектора транзистора он имеет небольшую область. Он слегка легирован, чтобы обеспечить минимальную рекомбинацию и высокий ток на коллекторе.

Область коллектора: Это крайняя правая часть структуры, и ее функция выражена в ее названии: она собирает носители, переданные базовой областью. По сравнению с базовой областью эта область получает обратное смещение.

Хотите продолжить чтение статей от DesignSpark?

Станьте участником, чтобы бесплатно получить неограниченный доступ ко всему контенту DesignSpark!

Зарегистрируйтесь, чтобы стать участником

Уже являетесь участником DesignSpark? Логин

Поделиться этой записью

thumb_upМне нравится
star_borderПодписаться на статью

Привет, я студент электротехнического факультета. Сейчас работаю в магазине электроники. Я работаю там на электрических компонентах. Там я узнаю много полезных практических концепций.
С другой стороны, я даю онлайн-обучение некоторым старшеклассникам. Я люблю электрические и электронные устройства и планирую получить степень магистра в области электроники.
