Вольтметр. Назначение, виды и схема подключения

Все мы знаем, что напряжение в бытовой розетке 220 В (стоит помнить, что не во всех странах). Но ведь оно иногда может быть больше или меньше и возникает логичный вопрос — а как померять напряжение? Для этого нам и нужен вольтметр.

И так, вольтметр — это прибор, который измеряет разность потенциалов (в Вольтах) или напряжение. Принцип работы классического вольтметра довольно прост — ток, который индуцируется в катушке при подключении к источнику напряжения, создает вращающий момент, который перемешает стрелку электроизмерительного прибора. Отклонение стрелки всегда прямо пропорционально разности потенциалов между измеряемыми точками. Стоит помнить, что вольтметр ВСЕГДА подключается параллельно к цепи, в которой ведется измерение напряжения.

Обозначение вольтметра в электрической цепи

В электрических схемах вольтметр всегда представлен в виде круга с двумя клеммами с латинской буквой V внутри:

Почему вольтметр всегда подключен параллельно?

Сопротивление у идеального вольтметра равно бесконечности. Но это у идеального, у реального оно значительно меньше, но все еще очень высоко. Поэтому при подключении измерительного прибора в цепь последовательно его показания не будут иметь ничего общего с правдой, а его внутреннее сопротивление окажет существенное влияние на электрическую цепь (практически разрыв цепи из-за большого внутреннего сопротивления).

Вольтметр всегда подключается параллельно цепи, так что падение напряжения на измерительном приборе никак не влияет на работу электрической цепи. Также если измерительный прибор является многопредельным (например 3, 15, 75 и 150 В), при переключении предела последовательно катушке измерения вводится добавочное сопротивление (как правило оно уже установлено в корпусе прибора, но стоит уточнить это в техпаспорте), которое предохраняет измерительную катушку электрического прибора от токов выше номинального и обеспечивают точность измерения.

Почему вольтметр имеет большое сопротивление?

Вольтметр имеет очень высокое внутреннее сопротивление, потому что он измеряет разность потенциалов между двумя точками цепи. Вольтметр не влияет на ток измеряемой цепи.

Если измерительный прибор имеет низкое сопротивление, через него будет проходить ток (согласно первому закону Кирхгофа ток будет распределяться между двумя ветвями цепи — часть тока будет протекать через нагрузку, а часть через вольтметр, именно поэтому его сопротивление должно быть как можно больше — чтоб минимизировать ток), и на выходе мы получим неверный результат. Большое сопротивление вольтметра не позволяет току проходить через него (разрыв цепи), и, таким образом, получают показания напряжения.

Какие бывают типы вольтметров

Вольтметры, как и любые другие электроизмерительные приборы, классифицируются в зависимости от назначения и конструкции. Более подробно на рисунке ниже:

Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC)

Такой прибор работает по магнитоэлектрическому принципу. В двух словах это означает следующее — в постоянное магнитное поле помещается катушка измерительного прибора, которая подключается к электрической цепи, в которой проводится измерение. При протекании тока через катушку электромагнитная сила создаст вращающий момент, который повернет
стрелку измерительного прибора на определенный угол.

Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC) используется только в сетях постоянного тока. Такой тип устройства имеет очень низкое энергопотребление и очень высокую точность. Единственным его недостатком является стоимость.

Электромагнитный вольтметр (MI вольтметр)

Электромагнитный вольтметр может использоваться для измерения как постоянного, так и переменного напряжения. В таком типе приборов отклонение стрелки зависит от напряжения катушки. Электромагнитные вольтметры разделяют на два типа:

• электромагнитный измерительный прибор с плоской катушкой.
• электромагнитный измерительный прибор с круглой катушкой.

Электродинамический вольтметр

Электродинамический вольтметр используется для измерения напряжения цепи переменного и постоянного тока. В приборах этого типа калибровка одинакова как для измерения переменного, так и постоянного тока.

Вольтметр с выпрямительной системой

Такой тип прибора используется в цепях переменного тока для измерения напряжения. Выпрямитель преобразует переменный ток в постоянный ток, после чего сигнал постоянного тока измеряется прибором с подвижной катушкой и с постоянными магнитами.

Аналоговый вольтметр

Аналоговый вольтметр используется для измерения переменного и постоянного напряжения. Он отображает показания через указатель, который зафиксирован на калиброванной шкале. Отклонение указателя зависит от крутящего момента, действующего на него. Величина развиваемого крутящего момента прямо пропорциональна измеряемому напряжению.

Цифровой вольтметр

Вольтметр, который отображает показания в числовой форме, известен как цифровой вольтметр. Цифровой вольтметр дает достаточно точный результат.

Прибор, который измеряет постоянное напряжение, известен как вольтметр постоянного напряжения, а вольтметр переменного напряжения используется в цепи переменного тока для измерения переменного напряжения.

Вольтметр обозначение на схеме

Он использовал батареи с большим или меньшим количеством элементов. Маленькие батареи давали слабую искру, большие батареи сильную и яркую. Другие большие или меньшие производные используются только в лабораторных условиях. Подробнее о производных величинах читайте на странице про сокращённую запись численных величин. Для измерения напряжения или разности потенциалов используется прибор, который называется вольтметр.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Обозначения в эл. схемах
• Обозначение на электрических схемах пакетного переключателя
• Как разобрать обозначения на схемах
• Вольтметр-измеряем напряжение. Назначение, принцип работы, типы.
• Урок физики в 8-м классе по теме «Изучение электрических цепей»
• Прибор для измерения напряжения. Как измерить напряжение мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цифровой вольтметр: виды, схема, описание

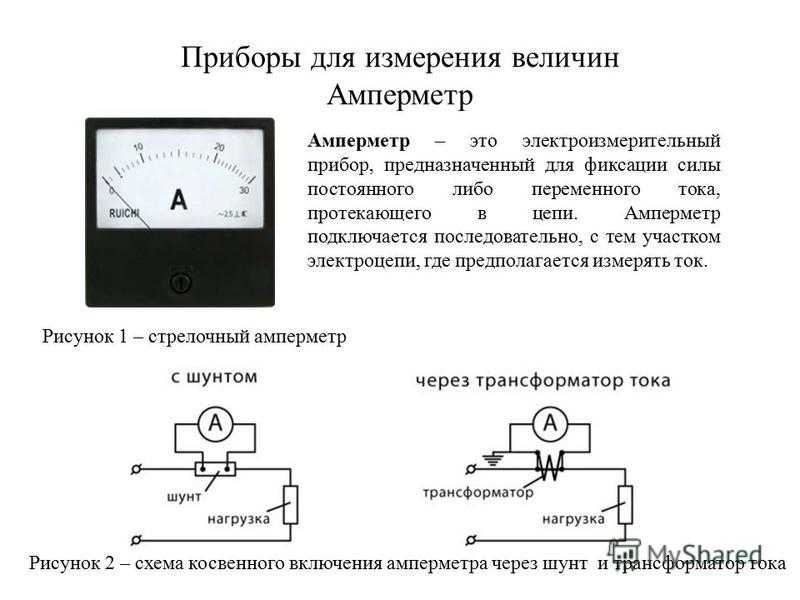

Обозначения в эл. схемах

Здравствуйте, уважаемые читатели сайта sesaga. Основной единицей измерения электрического напряжения является вольт.

На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами. Существует два основных вида напряжений — постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома. Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные аналоговые и цифровые. На сегодняшний день стрелочные вольтметры уступают пальму первенства цифровым, так как вторые более удобны в эксплуатации.

Если при измерении стрелочным вольтметром показания напряжения приходится вычислять по шкале, то у цифрового результат измерения сразу высвечивается на индикаторе. Да и по габаритам стрелочный прибор проигрывает цифровому. Но это не значит, что стрелочные приборы совсем не применяются. Есть некоторые процессы, которые цифровым прибором увидеть нельзя, поэтому стрелочные больше применяются на промышленных предприятиях, лабораториях, ремонтных мастерских и т.

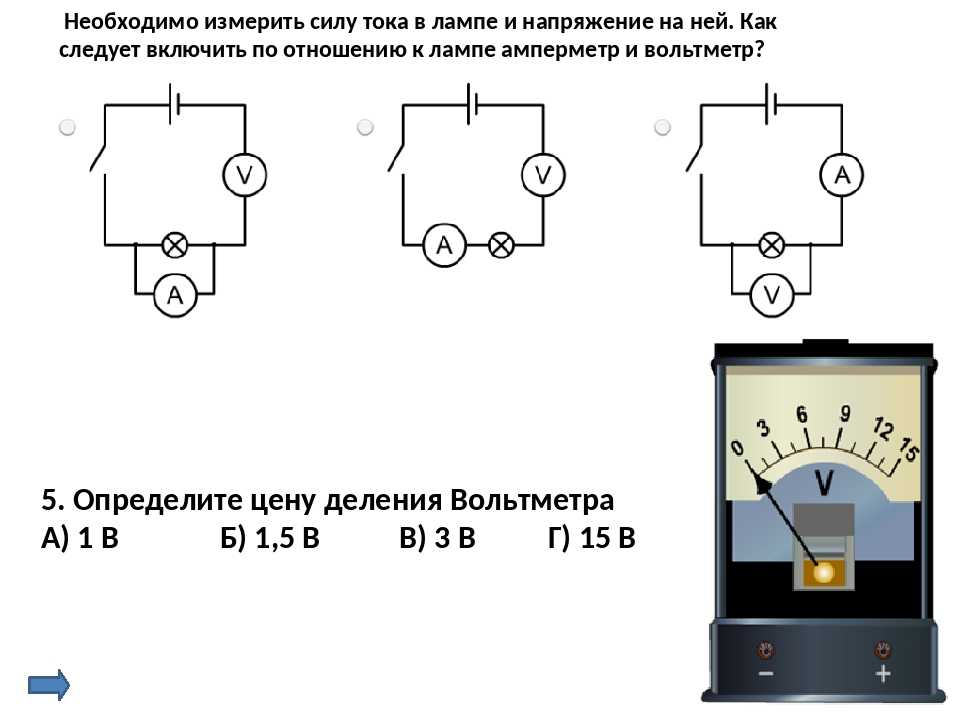

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается. Напряжение измеряют между двумя точками схемы: в электронных схемах между плюсовым и минусовым полюсами, в электрических схемах между фазой и нулем. Вольтметр подключают параллельно источнику напряжения или параллельно участку цепи — резистору, лампе или другой нагрузке, на которой необходимо измерить напряжение:.

Рассмотрим подключение вольтметра: на верхней схеме напряжение измеряется на лампе HL1 и одновременно на источнике питания GB1. На нижней схеме напряжение измеряется на лампе HL1 и резисторе R1. Перед тем, как измерить напряжение, определяют его вид и приблизительную величину.

Дело в том, что у вольтметров измерительная часть рассчитана только для одного вида напряжения, и от этого результаты измерений получаются разными.

Вольтметр для измерения постоянного напряжения не видит переменное, а вольтметр для переменного напряжения наоборот, постоянное напряжение измерить сможет, но его показания будут не точными. Знать приблизительную величину измеряемого напряжения также необходимо, так как вольтметры работают в строго определенном диапазоне напряжений, и если ошибиться с выбором диапазона или величиной, прибор можно повредить.

Диапазон измерения вольтметра составляет 0… Вольт, значит, напряжение можно измерять только в этих пределах, так как при измерении напряжения выше Вольт прибор выйдет из строя. Помимо приборов, измеряющих только один параметр напряжение, ток, сопротивление, емкость, частота , существуют многофункциональные, в которых заложено измерение всех этих параметров в одном приборе.

Такой прибор называется тестер в основном это стрелочные измерительные приборы или цифровой мультиметр. На тестере останавливаться не будем, это тема другой статьи, а сразу перейдем к цифровому мультиметру. В основной своей массе мультиметры могут измерять два вида напряжения в пределах 0… Вольт. Для удобства измерения оба напряжения разделены на два сектора, а в секторах на поддиапазоны: у постоянного напряжения поддиапазонов пять, у переменного — два. У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: m , 2V , 20V , V , V.

Вначале определяемся с видом измеряемого напряжения постоянное или переменное и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта.

Относительно этого щупа производятся все измерения. Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто. Теперь еще нюанс.

Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины. Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна.

В качестве источника напряжения оставим пальчиковую батарейку. Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта. Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта. Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому. Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения.

Этот предел предназначен для измерения совсем маленьких напряжений милливольт , с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции. Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется. Сектор переменного напряжения разбит на два поддиапазона V и V.

В качестве примера измерим напряжение домашней сети Вольт. На индикаторе сразу появился результат измерения Вольт. И еще один момент. Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра , а также дополнительно проверяйте выбранный предел измерения.

И только после всех этих операций производите измерения. Этим Вы убережете себя и прибор от неожиданных сюрпризов. А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра. Как Вы убедились, измерить напряжение мультиметром не так уж и сложно.

Главное понимать что, где и как. И в заключении хочу предложить Вам прочитать статью прибор для измерения силы тока, как измерить силу тока мультиметром. Добрый вечер, ali almzuge! Все для Вас! Будут вопросы, обращайтесь. Буду компетентен, отвечу. Оставить комментарий.

Имя обязательно. Email обязательно. Оповещать о новых комментариях к статье по почте. Подписаться без комментирования E-Mail:. Прибор для измерения напряжения. Как измерить напряжение мультиметром. Поделиться с друзьями:. Еще интересно почитать: Как подключить двойную розетку Схемы подключения трех и более ламп. Как правильно подключить УЗО.

Последовательное и параллельное соединение ламп. Назначение, устройство и работа магнитного пускателя. Сергей

Обозначение на электрических схемах пакетного переключателя

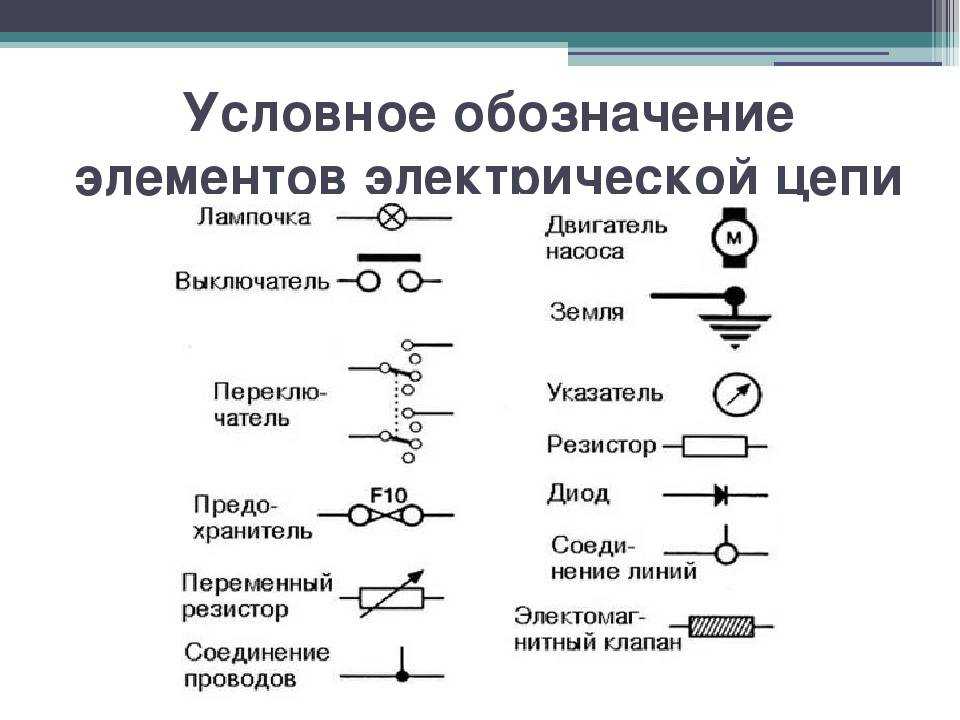

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Но начнем немного издалека Вообще, нормативная литература изучается по ходу работы, проектирования. Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

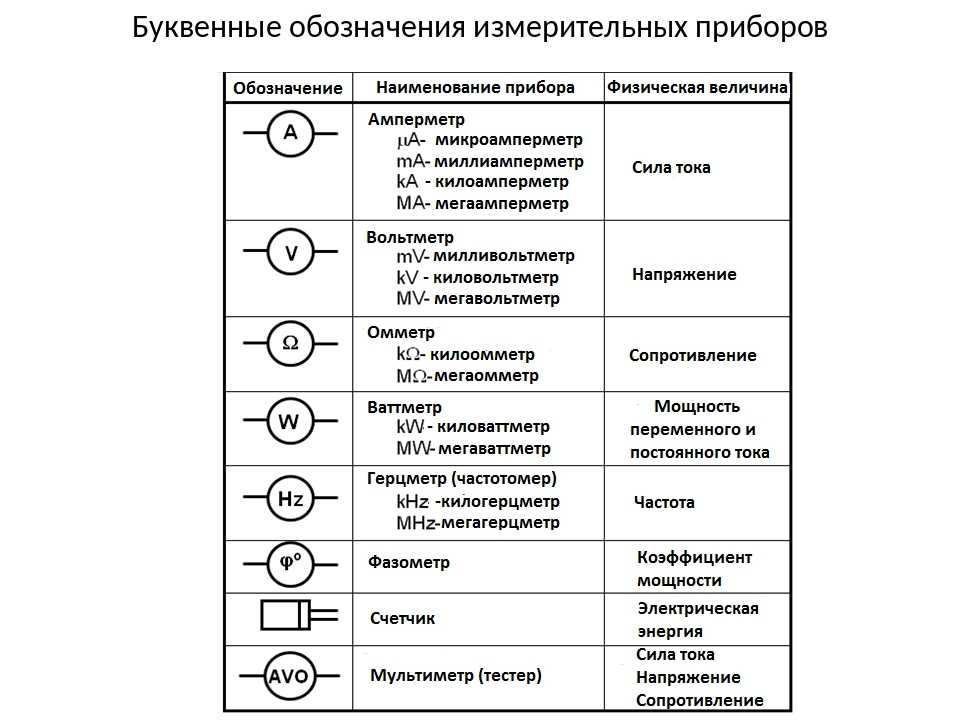

графического обозначения электроизмерительного прибора a) амперметр б) вольтметр в) вольтметр двойной г) вольтметр дифференциальный.

Как разобрать обозначения на схемах

Таблица 8 Наименование Обозначение 1. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД. Ячейка — ограниченная поставка электроэнергии. Заземление — 0 вт или заземление в зависимости от схемы. Диод — ограничивает направление тока, чтобы он тёк только в одном направлении. Светодиод LED — полупроводниковый диод, излучающий некогерентный свет при пропускании через него электрического тока. Фотодиод — полупроводниковый диод, обладающий свойством односторонней фотопроводимости при воздействии на него оптического излучения.

Вольтметр-измеряем напряжение. Назначение, принцип работы, типы.

Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих рис. Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута исключение составляет контакт с нейтральным положением. Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания рис.

Справочник электронный. Условные обозначения для электрических схем по новому стандарту

Урок физики в 8-м классе по теме «Изучение электрических цепей»

Элемент гальванический или аккумуляторный допускается знаки полярности не указывать. Трансформация условных обозначений производится в таблице данных фигуры, путем выбора соответствующих позиций из выпадающих списков: Назначение, Тип прибора, и Характеристика. Таким образом, к примеру первая фигура из трафарета, путем комбинации пунктов таблицы данных фигуры, позволит получить условных обозначений вольтметра с различными функциональными особенностями. Перед тем, как будут приведены примеры условных обозначений входящих в трафарет, посмотрите пример трансформации фигур на видео:. Для всех условных обозначений измерительных приборов кроме условных обозначений электрических часов , в таблице данных фигуры, можно выбрать тип прибора: показывающий, регистрирующий или показывающий и регистрирующий.

Прибор для измерения напряжения. Как измерить напряжение мультиметром

Сегодня речь пойдёт как раз о таком приборе. На схемах обозначается как на рисунке 1. Подключается параллельно элементу, напряжение которого нужно измерить рисунок 2. Рисунок 1. Схематическое обозначение вольтметра. Рисунок 2. Схематические примеры подключения вольтметров для измерения напряжений. Из рисунка 2 мы видим, что вольтметры покажут следующие напряжения: PV1 — напряжение источника питания на его выходных клеммах; PV2 — напряжение на базе транзистора VT1 относительно минуса источника питания; PV3 — падение напряжения коллектор-эмиттер на транзисторе VT1; PV4 — напряжение на нагрузке на лампе HL1.

Электроизмерительные вольтметры обозначаются в зависимости от их принципа действия.

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные. Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи.

Разделы: Физика. Цель урока : Научить учащихся собирать простейшие электрические цепи. Развивать технические приемы умственной деятельности. Выявить наличие навыков, их сформированности.

Здравствуйте, уважаемые читатели сайта sesaga. Основной единицей измерения электрического напряжения является вольт.

Какое условное обозначение на схемах имеет вольтметр? Нарисуйте схему его включения в цепь, содержащую источник тока, ключ и лампу. Ваш ответ Отображаемое имя по желанию : Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован: Отправить мне письмо если мой ответ выбран или прокомментирован Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений. Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь. Похожие вопросы 1 ответ. Какое условное обозначение на схемах имеет амперметр? Нарисуйте электрическую цепь, состоящую из следующих элементов: амперметр, вольтметр, ключ, источник тока, лампа, электрический звонок, резистор.

Содержатся основные теоретические сведения, программы работ и указания по их выполнению, контрольные вопросы для самопроверки. Изучить способы включения в цепь основных электроизмерительных приборов амперметра, вольтметра, ваттметра. Электроизмерительный прибор ЭИП — средство измерений, предназначенное для выработки сигнала измерительной информации в форме, допустимой для непосредственного восприятия наблюдателем.

Электросчетчики

Вольтметры

Вольтметры — это инструменты, используемые для измерения разности потенциалов между двумя точками в цепи. Вольтметр подключается параллельно измеряемому элементу, что означает создание альтернативного пути тока вокруг измеряемого элемента и через вольтметр. Вы правильно подключили вольтметр, если можете удалить вольтметр из цепи, не разорвав цепь. На схеме справа подключен вольтметр для правильного измерения разности потенциалов на лампе. Вольтметры имеют очень высокое сопротивление, чтобы свести к минимуму ток, протекающий через вольтметр, и влияние вольтметра на цепь.

Амперметры

Амперметры — это инструменты, используемые для измерения силы тока в цепи. Амперметр включен последовательно с цепью, так что измеряемый ток протекает непосредственно через амперметр. Цепь должна быть разорвана, чтобы правильно вставить амперметр. Амперметры имеют очень низкое сопротивление, чтобы свести к минимуму падение потенциала на амперметре и влияние амперметра на цепь, поэтому параллельное включение амперметра в цепь может привести к чрезвычайно высоким токам и может привести к выходу из строя амперметра. На схеме справа правильно подключен амперметр для измерения тока, протекающего по цепи.

Вопрос: На электрической схеме справа возможно
расположение амперметра и вольтметра
обозначены кружками 1, 2, 3 и 4. Где должен располагаться амперметр, чтобы
правильно измерить общий ток и где
должен ли вольтметр быть расположен правильно
измерить общее напряжение?

Ответ: Для измерения полного тока амперметр нужно поставить в положение 1, так как весь ток в цепи должен проходить по этому проводу, а амперметры всегда подключаются последовательно.

Для измерения общего напряжения в цепи вольтметр можно поместить либо в положение 3, либо в положение 4. Вольтметры всегда располагают параллельно анализируемому элементу цепи, а положения 3 и 4 эквивалентны, поскольку они соединены проводами ( и потенциал всегда одинаков в любом месте идеального провода).





Вопрос: На какой приведенной ниже схеме правильно показано подключение амперметра A и вольтметра V для измерения тока и разности потенциалов на резисторе R?

Ответ: (4) показывает амперметр последовательно и вольтметр параллельно резистору.





Вопрос: По сравнению с сопротивлением измеряемой цепи внутреннее сопротивление вольтметра должно быть очень большим, чтобы

1. ток из цепи не поступало
2. слабый ток от цепи
3. большая часть тока от цепи
4. весь ток из цепи

Ответ: (2) вольтметр должен потреблять как можно меньший ток из цепи, чтобы свести к минимуму его влияние на цепь, но для его работы требуется небольшой ток.

Объяснение урока: Вольтметры | Nagwa

В этом объяснителе мы узнаем, как использовать вольтметры в электрических цепях для
измерить разность потенциалов на компоненте в цепи.

Напомним, что при наличии разности потенциалов между двумя точками этот
разница будет оказывать силу на заряды, что приводит к потоку заряда между
точки.

Вот почему разность электрических потенциалов всегда измеряется между двумя
места. Напомним, что поток зарядов представляет собой электрический ток.

Мы можем измерить разность электрических потенциалов на компоненте, используя
прибор под названием вольтметр.

Единицей разности потенциалов является
вольт, которому мы даем символ
V. Разность потенциалов
1 вольт или
1 В, эквивалентно
1 джоуль
движение энергии
1 кулон заряда.

Итак, 1 вольт
то же, что 1 джоуль на кулон.

Обозначение схемы вольтметра представляет собой кружок с буквой
V в
середина этого. Это показано на диаграмме ниже.

Пример 1. Определение количества вольтметров в цепи

На схеме показана электрическая цепь. Сколько вольтметров в цепи?

Ответ

Обозначение схемы вольтметра представляет собой круг с буквой V
в середине этого. Это показано на диаграмме ниже.

На схеме, которую нам дали, есть два таких символа;
следовательно, в цепи два вольтметра.

В схеме присутствуют другие символы. Что представляет каждый символ, так это
показано ниже.

Пример 2. Описание функции вольтметра

Какую величину измеряет вольтметр?

Ответ

В этом вопросе мы должны написать краткое описание того, что такое вольтметр
меры. Мы должны написать описание, которое будет ясным и простым. Мы не
хотим использовать больше слов, чем нам действительно нужно.

Мы можем написать, например, следующее:

Рассмотрим схему, показанную на диаграмме ниже.

Эта схема состоит из лампочки, соединенной с ячейкой с помощью проводов. Клетка
обеспечивает разность потенциалов.

Заряды текут от одной клеммы ячейки по проводу,
через лампочку, по другому отрезку провода, наконец
терминал клетки. Это единственный путь, по которому обвинения могут пойти в этом
схема.

Диаграмма ниже помогает продемонстрировать это. Заряды текут по проводу 1 к
лампочка.

Лампа использует этот ток для выполнения своей функции. Он излучает свет. Это означает, что между проводом 1 и проводом 2 будет разность потенциалов. Это разность потенциалов на лампочке.

Другой способ думать об этом состоит в том, что для
перемещать заряды через лампочку.

Чтобы использовать вольтметр для измерения этой разности потенциалов, мы должны
подключить его к цепи определенным образом.

Нам нужно подключить один конец вольтметра к части цепи перед
лампочка или провод 1.

Другой конец вольтметра должен быть подключен к проводу 2 или к части
цепь после лампочки.

Напомним, что разность потенциалов измеряется между двумя точками; это
разница потенциалов между ними. Поскольку мы измеряем потенциал
разница между лампочкой, нам нужно измерить разницу потенциалов
только из-за лампочки.

Это показано на схеме ниже.

Позволяет вольтметру определять разность потенциалов на лампочке.

Заряды, протекающие по проводу, теперь будут иметь два возможных пути движения
вдоль: либо через лампочку, либо через вольтметр.

Эти два пути показаны ниже.

Вариант А — один из возможных путей поступления зарядов. Начиная слева
терминале ячейки, они текут по синему проводу, пока не достигнут
точка разветвления. Затем заряды текут по зеленой линии, через лампочку,
и к правому концу ячейки по синей линии.

Вариант Б — еще один возможный путь. Опять заряды начинаются слева
терминал ячейки и течь по синему проводу. В месте разветвления они
вместо этого течь по красному проводу и через вольтметр. Затем они перетекают в
правая клемма, вдоль синего провода.

Когда компоненты схемы размещаются по разным путям, как здесь, они
подключены параллельно.

Итак, чтобы измерить разность потенциалов на компоненте, вольтметр должен
быть подключены параллельно.

В частности, если путь от одного терминала ячейки к другому проходит через
два компонента без ветвления, эти два компонента должны быть на этом пути.

Однако, если ток должен разветвляться, чтобы пройти через оба компонента,
тогда компоненты должны находиться на разных путях.

Теперь рассмотрим схему ниже.

В этой цепи вольтметр и лампочка находятся на одном пути. Есть
только один путь для потока зарядов.

Вольтметр больше не измеряет разность потенциалов на
лампочка. Это связано с тем, что вольтметр подключен только к части
цепь перед компонентом.

Когда между двумя компонентами существует только один путь, они
соединены последовательно. Это показано на диаграмме ниже.

Единственный путь, по которому могут следовать заряды, показан синей стрелкой. обвинения
пуск с одного вывода элемента, через вольтметр, через лампочку,
и обратно к другому терминалу.

Вольтметр не может измерить разность потенциалов компонента, если он
соединены последовательно.

На схеме ниже показано другое расположение вольтметра.

Существует также только один путь прохождения зарядов по этой цепи,
который показан ниже.

На этот раз заряды, начиная с ячейки, сначала проходят через колбу
а потом вольтметр. В этом другом положении вольтметр все еще находится в
серия с лампочкой.

Это означает, что он не может измерить разность потенциалов на лампочке.

Пример 3. Определение правильности подключения вольтметра

На каждой из следующих диаграмм показана цепь, состоящая из элемента, лампочки и
вольтметр. Какой из них показывает, как вольтметр должен быть подключен к цепи в
чтобы измерить разность потенциалов на лампочке?

Ответ

Напомним, что вольтметр для измерения разности потенциалов на
компонент, он должен быть подключен параллельно с ним.

Это говорит нам о том, что должно быть два возможных пути вокруг цепи. Вольтметр и лампочка должны быть на разных путях.

Сначала рассмотрим вариант А. Это не может быть правильным вариантом, так как цепь
сломано. Это означает, что существует только один путь между двумя
терминалы клетки.

Вольтметр подключается только к цепи после лампочки. Оно не может
измерить разность потенциалов на лампочке.

Далее рассмотрим вариант B. На приведенной ниже принципиальной схеме показаны возможные
пути вокруг цепи для протекания зарядов.

Провод имеет два пути, отмеченных на схеме буквами A и B. Лампочка горит
путь A и путь вольтметра B.

Цепь разветвляется там, где пути A и пути B встречаются друг с другом. Мы видим тогда
чтобы заряд, идущий от одной клеммы к другой, проходил через
как по лампочке, так и по вольтметру заряд должен течь по обоим пути А
и путь B.

Заряд, который течет по пути A, не может также течь по пути B. Заряд, который
потоки по пути B не могут также течь по пути A.

Это говорит нам о том, что пути A и пути B параллельны. Мы видели, что
лампочка находится на пути А, а вольтметр на пути В, поэтому вольтметр и
лампочка должна быть подключена параллельно. Это означает, что вольтметр может
правильно измерить разность потенциалов на лампочке. Так,
Б — правильный вариант.

Мы также должны рассмотреть другие варианты. Вариант C имеет только один путь,
показано стрелкой на схеме ниже.

Это говорит нам о том, что вольтметр и лампа включены последовательно. Это означает
вольтметр не может измерить разность потенциалов на нем.

То же самое верно для варианта D: и вольтметр, и лампочка находятся на одном и том же
путь, так как есть только один путь вокруг цепи. Они в серии. Это показано ниже.

Вариант E — цепь с более чем одним путем. Однако две составляющие
не находятся на разных путях. Это показано на диаграмме ниже.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет нам
чтобы проверить, включены ли компоненты последовательно или параллельно. Если заряды движутся
по неветвящемуся пути вокруг цепи может проходить через оба
компоненты, то эти компоненты находятся на этом пути и поэтому должны быть в
серии.

Это относится к варианту E: они включены последовательно. На схеме выше
варианта E, начиная с ячейки, мы можем проследить до точки i и,
в одном направлении, пройти через лампочку.

Затем мы можем проследить до точки ii и далее до вольтметра. Переход к точке
iii и далее до клетки завершает путь.

Напомним, что разность потенциалов измеряется между двумя точками. Так,
для измерения разности потенциалов на лампочке нам понадобится наш вольтметр
подключаться к двум разным частям цепи: одна перед
компонент и один после. Вольтметр в варианте Е не имеет
подключение к цепи перед лампочкой, поэтому она не подключена в
параллельно с ним.

Пример 4. Определение правильности подключения вольтметра к
Конкретный компонент

На каждой из следующих схем показана цепь, содержащая ячейку, лампочку, зуммер и вольтметр. Какой из них показывает, как вольтметр должен быть подключен к цепи для измерения потенциала
разница только по лампочке?

Ответ

Напомним, что вольтметр для измерения разности потенциалов на
компонент, он должен быть подключен параллельно с ним.

Это говорит нам о том, что вокруг цепи должно быть два возможных пути;
вольтметр и лампочка должны быть на разных путях.

Сначала рассмотрим вариант Е. Вольтметр подключен параллельно
и лампочка и зуммер.

Мы знаем это, потому что они находятся на разных путях, как показано на диаграмме
ниже.

Вольтметр находится на пути A. Два других компонента находятся на пути B.

Цепь разветвляется там, где пути A и пути B встречаются. Мы видим тогда
чтобы заряд, идущий от одной клеммы ячейки к другой, проходил
через лампочку, зуммер и вольтметр заряд должен течь вдоль
как по пути A, так и по пути B. Это говорит нам о том, что все компоненты на пути B,
лампочка и зуммер параллельны всем компонентам на пути А,
вольтметр.

Схема также говорит нам, что зуммер и лампочка включены последовательно, как
они на одном пути. В этом случае заряд, стекающий с одной ячейки
терминал к другому может проходить как через лампочку, так и через зуммер, в то время как
течет по одному пути. Это говорит нам о том, что они находятся последовательно друг с другом.

Вопрос требует, чтобы вольтметры измеряли разность потенциалов
только через лампочку.

Поскольку вольтметр расположен параллельно обоим компонентам, он будет измерять
полная разность потенциалов на лампочке и зуммере.

Далее рассмотрим вариант D. Вокруг схемы есть два пути,
как показано на диаграмме ниже.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет нам
чтобы проверить, включены ли компоненты последовательно или параллельно. Если заряды движутся
по неветвящемуся пути вокруг цепи может проходить через оба
компоненты, то эти компоненты находятся на этом пути и поэтому должны быть в
серии.

На приведенной выше диаграмме варианта D, начиная с точки i, мы можем проследить
вокруг, в одном направлении, к точке ii.

Затем мы можем проследить до точки iii, до лампочки и зуммера.

Таким образом, вольтметр не подключается параллельно к лампе, т. к.
они оба на этом пути. Таким образом, он не может измерить разность потенциалов.
через него.

Теперь рассмотрим вариант C. Возможные пути обхода схемы:
показано на диаграмме ниже.

Это похоже на вариант E, но здесь вольтметр находится на пути B, а
зуммер и лампочка на пути А. Это говорит нам о том, что вольтметр подключен в
параллельно с зуммером и лампочкой.

Диаграмма также говорит нам о том, что зуммер и лампочка, опять же, включены последовательно.

Вопрос требует, чтобы вольтметры измеряли разность потенциалов
только через лампочку.

Помните, что каждая сторона вольтметра должна подключаться к другой стороне
измеряемый компонент. Это должно происходить без прохождения через какие-либо другие
компонента до достижения измеряемого компонента.

Это не тот случай, когда путь А проходит через другой компонент
перед прохождением через лампу.

Поскольку вольтметр подключен к обоим компонентам параллельно, он будет измерять
полная разность потенциалов на лампочке и зуммере.

Пути для варианта B показаны ниже.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим тогда
чтобы заряд, идущий от одной клеммы ячейки к другой, проходил
как через лампочку, так и через вольтметр заряд должен течь по обоим
путь A и путь B. Заряд, который течет по пути A, не может также течь по
пути B. Заряд, который течет по пути B, не может также течь по пути A.

Это говорит нам о том, что пути A и пути B параллельны. Мы видели, что
лампочка находится на пути А, а вольтметр на пути В, поэтому вольтметр
и лампочка должна быть подключена параллельно.

Зуммер устанавливается в цепи перед разветвлением. Следовательно, это
не параллельно вольтметру, поэтому его разность потенциалов будет
не измеряется, как требуется для вопроса.

Это означает, что вольтметр может правильно измерять потенциал
разница только в лампочке. Так что правильный вариант Б.

Пример 5: Распознавание эквивалентных параллельных цепей с различными схемами

Какие две из следующих цепей эквивалентны?

Ответ

Зуммер, лампочка и ячейка в каждой цепи не двигаются. На каждой диаграмме
это просто вольтметр, который меняет местоположение.

Это говорит нам о том, что две схемы будут эквивалентны, если их соответствующие
вольтметры измеряют ту же разность потенциалов.

Напомним, что вольтметр для измерения разности потенциалов на
компонент, он должен быть подключен параллельно с ним.

Начиная с варианта А, на приведенной ниже диаграмме показаны два пути вокруг
схема.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим
то для прохождения заряда от одного вывода ячейки к другому
как через лампочку, так и через вольтметр заряд должен течь по обоим
путь A и путь B. Заряд, который течет по пути A, не может также течь по
пути B. Заряд, который течет по пути B, не может также течь по пути A.

Вольтметр находится на пути B, а лампа на пути A. Это означает, что
два компонента соединены параллельно, и вольтметр будет измерять
только разность потенциалов на лампочке.

В варианте В вольтметр измеряет общую разность потенциалов
как на зуммер, так и на лампочку. Это показано ниже.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим тогда
чтобы заряд, идущий от одной клеммы ячейки к другой, проходил
через лампочку, зуммер и вольтметр заряд должен течь вдоль
пути A и пути B. Это говорит нам о том, что все компоненты на пути A,
лампочка и зуммер параллельны всем компонентам на пути B,
вольтметр.

Зуммер и лампочка находятся на пути А, поэтому они включены последовательно, и
вольтметр находится на пути B и подключен параллельно к обоим
составные части.

В варианте C зуммер и вольтметр находятся на разных путях. Так,
вольтметр будет измерять разность потенциалов на зуммере
Только. Это показано ниже.

На приведенной ниже схеме показаны возможные пути обхода цепи для опции
D. Вольтметр находится на том же пути, что и зуммер, и лампочка.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет
нам, чтобы проверить, если компоненты последовательно или параллельно. Если обвинения
движение по неветвящемуся пути вокруг цепи может проходить через обе
компоненты, то эти компоненты находятся на этом пути и поэтому должны быть
последовательно.

Начинаем с клетки и движемся к точке i. Затем проследим путь
провод через зуммер и через лампочку к точке ii.

Затем проходим через вольтметр. Наконец, отслеживая ячейку
завершает путь по кругу.

Это говорит нам о том, что все три компонента находятся на одном пути и поэтому находятся в
серии. Вольтметр не измеряет разность потенциалов на
любой компонент.
