Металлочерепица схема крепление саморезами: Как правильно крепить металлочерепицу к обрешетке — схема крепления саморезами (видео и фото)

Содержание

схема, правила, технология крепления саморезами металлочерепицы как правильно крепить саморезами

Срок эксплуатации любой кровли напрямую зависим не только от качественности выбранного покрытия, но грамотности его монтажа. В данной статье мы расскажем о том, как крепить металлочерепицу правильно и чего не следует делать при ее укладке.





Какие саморезы необходимо использовать и куда их вкручивать

Такие кровельные саморезы нужно использовать

Крепление этого популярного покрытия производится особыми кровельными саморезами.

Они представляют собой оцинкованные шурупы, имеющие головку в форме шестигранника, окрашиваемую в разные цвета для соответствия цвету покрытия, уплотнительную шайбу и сверло на наконечнике.

Очень важно выбрать качественные шурупы, поскольку их срок эксплуатации должен быть таким же, что и у металлической кровли. Нередко бывает так, что купив металлочерепицу, имеющую улучшенное полимерное покрытие и срок службы около 50 лет, неопытные самодеятельные строители крепеж приобретают на рынке.

Такие кровельные саморезы неизвестного производителя, могут иметь вместо этилен — пропиленового каучука (ЕРОМ материал) на уплотнительной шайбе, обычную резину.

При длительном воздействии сезонных перепадов температур, а также ультрафиолетового излучения, низкокачественная резина высыхает и становится хрупкой спустя 3/4 года.

Теперь о том, какая должна быть технология крепления металлочерепицы.

Обратите внимание!

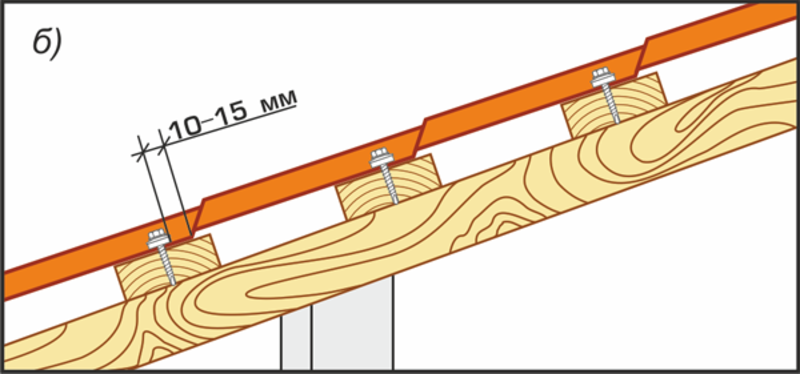

Листы правильно фиксировать шурупом в нижней части волны. В этом месте металл плотно примыкает к обрешетке.

Вкручивайте саморезы на 2 сантиметра пониже ступеньки, являющейся очень удобным ориентиром.

Правильный крепеж металлочерепицы

Шуруп должен входить на 2 сантиметра в центральную часть обрешетки, таким образом, чтоб подложка из ЕРОМ, деформировалась и герметично заполняла собой промежуток меж головкой крепежа с шайбой и листом покрытия.

Достаточно скоро подложка вулканизируется и образует непроницаемое соединение. Поэтому рекомендуется производить крепление металлочерепицы саморезами, длиной в 28 мм.

Есть достаточно распространенный ошибочный метод вкручивания крепежа в верхнюю часть волны листов.

Для подобного способа применяются саморезы, имеющие длину от 60мм и больше.

Жесткость профиля черепицы вверху ее волн недостаточна, чтобы произошло плотное прижимание шайбы с подложкой.

Помимо этого, верхние волны обладают крутым радиусом, на нем нет удобной площадки для примыкания. Закручиваемый шуруповертом шуруп мнет металл, тем самым понижая декоративные качества профиля.

Еще один серьезный недостаток такого способа крепления — это невозможность достигнуть надежной фиксации материала.

Когда происходит крепление саморезами металлочерепицы к обрешетке, кровельщик завинчивает их 6/8 штук на 1 м².

Для этого он не занимает на крыше удобное положение, чтобы завинтить каждый конкретный шуруп. С одного положения, допустим — с лестницы каждой рукой закручивается по 5/8 саморезов.

И если грамотное завинчивание шурупов в нижние части волн, перпендикулярно обрешетке, технологично, достаточно удобно и имеет небольшие шансы брака, то крепление металлочерепицы вверх волны усложнено.

В данном случае, шуруп своим сверлом-наконечником проходит лист покрытия и через 25/50 мм, что зависит от высоты профиля, входит в брус обрешетки.

При этом кровельщик вынужден, держа в руке шуруповерт с уже установленным на его конце шурупом, на ощупь искать брус обрешетки под металлочерепицу.

И, наконец, еще одно неприятное последствие подобного ошибочного способа крепления листов – это шум, который вызывается ударами металлической черепицы об обрешетку при порывах ветра.

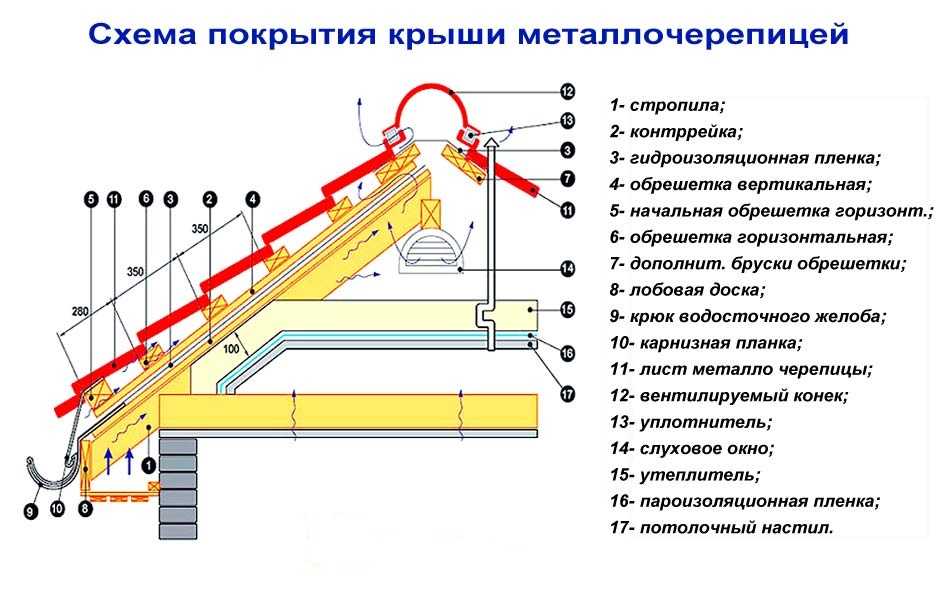

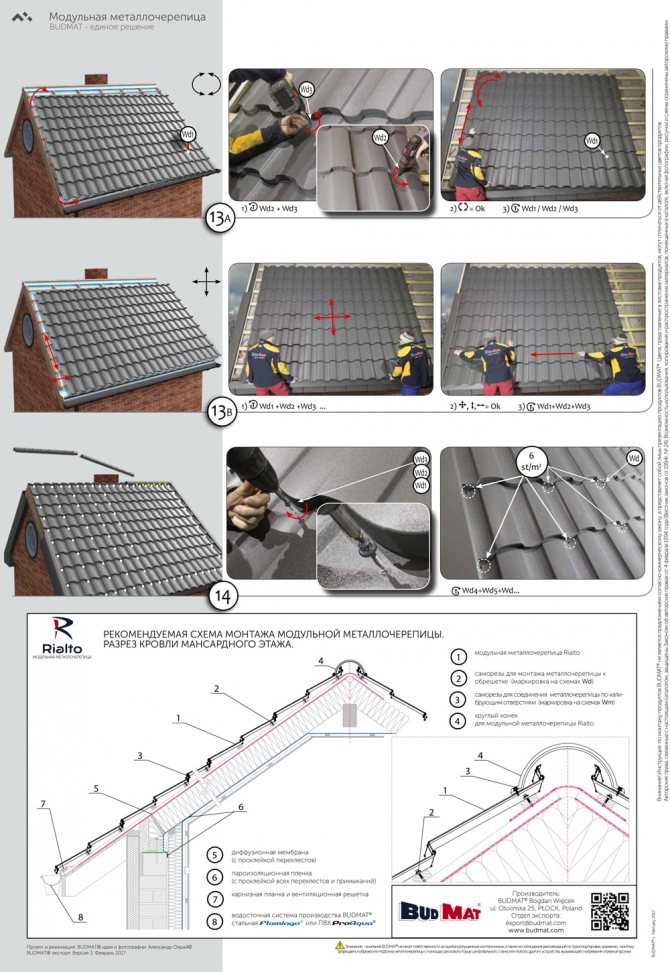

Схема укладки металлочерепицы

Правильное крепление листов металлочерепицы

Сначала необходимо напомнить три важнейших правила, связанных с монтажом листов.

  1. Укладку покрытия из металлочерепицы необходимо начинать от нижнего левого угла крыши.
  2. Листы монтируются снизу вверх, таким образом, верхний лист будет перекрывать нижний.
  3. Чтобы у вас получилась ровная линия карниза, предельно внимательно укладывайте первый лист.

Теперь о том, какова вкратце последовательная схема крепления металлочерепицы.

  1. Установка карнизной планки.
  2. Монтирование нижней ендовы.
  3. Обустройство внутренних примыканий скатов к стенам, дымовым трубам и пр.
  4. Монтаж черепичных листов.
  5. Монтирование верхней ендовы
  6. Установка верхних планок примыканий.
  7. Крепление торцевых планок.
  8. Монтаж внешних углов и коньковых планок.
  9. Установка проходных и вентиляционных элементов.
  10. Обустройство дополнительных элементов безопасности — снегозадержателя, переходных мостиков, лестницы.

А теперь рассмотрим все эти стадии более подробно.

Этапы укладки кровли из металлической черепицы

  1. Крепление коньковой планки

    Карнизные планки. Их необходимо установить до крепления металлочерепицы. Делается это поверх держателей для водосточного желоба.
    Планки фиксируются оцинкованными шурупами с шагом в 30 см к последнему брусу либо профилю обрешетки. Нахлестывание планок по длине должно быть 10 см.

  2. Нижняя ендова. Перед тем, как закрепить металлочерепицу,в местах стыкования скатов нужно уложить ендовы.
    Под нижние из них делается сплошной настил досками, имеющими размер 15×2.5 см, на протяжении 30/40 см от стыковочной оси, в обе ее стороны.
    Обязательно проложите гидроизоляцию на полученном деревянном желобе. То же самое можно сказать и в том случае, если укладывается  металлочерепица со скрытым креплением.
  • Далее закрепите ендову шурупами с шагом в 30 см. Нижний край доборного элемента должен укладываться сверху карнизной доски. При стыковании ендов нахлест между ними должен быть равен не меньше 10 см.

Обратите внимание!

Между листами металлочерепицы и нижней ендовой в обязательном порядке нужно уложить уплотнитель. Лучше всего, если он будет пористым, самоклеющимся.

  1. Обустройство примыканий. Чтобы примыкание покрытия к стенам либо печным трубам было максимально герметичным, на скате кровли монтируется внутренний фартук. Для его обустройства применяется нижняя планка примыкания.
    О том, как правильно прикрепить планку примыкания к металлочерепице:она прикладывается к стенке трубы, и ее верхняя кромка отмечается там. По размеченной линии делается штроба.
  • Монтаж внутреннего фартука надо начинать с нижней из стенок дымохода. Планка, по мере необходимости, подрезается, далее устанавливается и крепится кровельными шурупами. Точно так же монтируется фартук и по оставшимся стенкам.
  • Чтобы полностью исключить возможность протечки, нужно сделать нахлесты 15 см. Кромку планки, которая вставляется в штробу, обязательно нужно загерметизировать.
    Под низ внутреннего фартука заведите галстук (плоский лист), предназначаемый для стока атмосферной влаги. Вы его можете направить или вниз до кровельного карниза, или непосредственно в ендову.
    По краю этого галстука сделайте бортик.
  • Поверх стока и внутреннего фартука уложите листы черепицы. Когда покрытие вокруг дымохода будет уложено, сможете начинать монтировать декоративный (наружный) фартук, для этого используются верхние планки примыкания.
    Ставится он точно так же, как и внутренний аналог, но верхняя кромка его крепится прямо к стенке и не заводится в штробу.
  • Примыкания к стенам осуществляется по такому же принципу, что и к трубам. Гидроизоляцию, при этом, необходимо вывести и поднять по стене на высоту не меньше 5 см. В зависимости от того, каково примыкание: к торцу стены или сбоку, используйте универсальный либо профильный уплотнитель.
  1. Далее, о том, каковы правила крепления металлочерепицы. Ее необходимо укладывать, таким образом, чтоб осевые линии карниза и листа создавали угол в 90º.
    В этом случае нижние кромки всей черепицы сложатся в прямую линию. Когда же вместо этого образуется зубчатый край, то это значит, что где-либо замки соседствующих листов не стыкуются.
    Иными словами — они прилегают друг к другу не плотно, и в щели меж ними будут проникать снег и вода.

Обратите внимание!

Листы фиксируются по боковому краю с перекрытием, причем крепеж металлочерепицы шурупом надо осуществлять на каждой волне.

Тогда, посмотрев с любой стороны на крышу из металлочерепицы, вы не заметите, что она была смонтирована из отдельных листов: покрытие будет выглядеть монолитным.

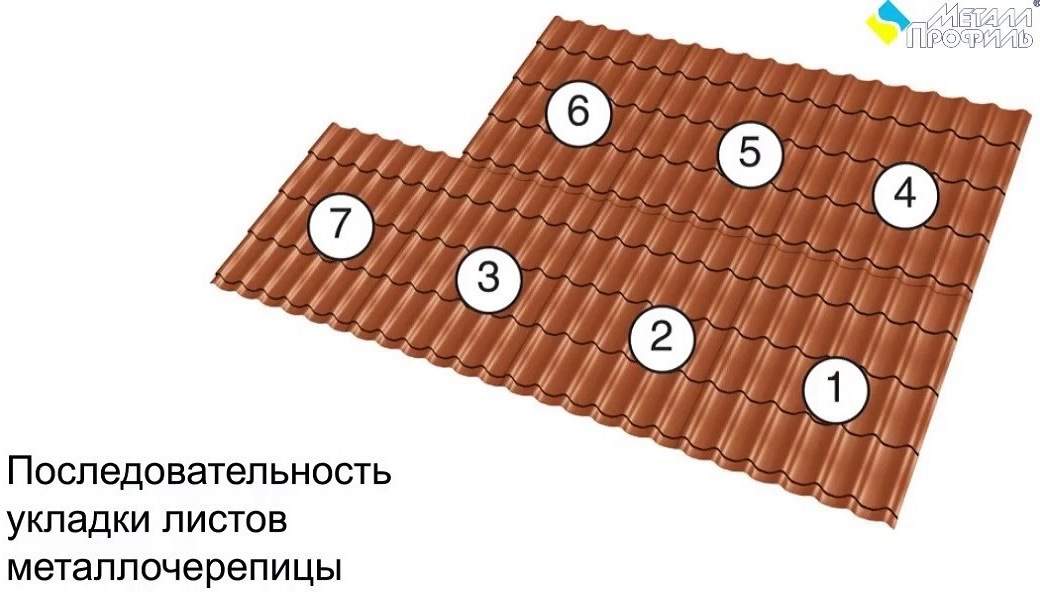

Теперь, немного о том, как надо класть листы разными способами.

  • При монтаже черепицы в один ряд, первый лист кладется справа налево и затем выравнивается по торцу и карнизу. Далее он временно прихватывается посередине у конька лишь одним шурупом, сверху него накладывается второй из листов и  выравнивается по отношению к первому.
  • Подобным образом уложите 3/4 листа, скрепляя их, друг с другом, и не забывая выравнивать по карнизной линии, а также обязательно обращая свое внимание на свес.
  • Теперь можете полностью прикрепить листы к обрешетке. Немаловажный нюанс, как правильно крепить металлочерепицу:последний лист в ряду не фиксируется к обрешетке до того момента, пока не будет уложен и не выровнен последующий блок черепицы.
  • При монтаже в несколько рядов, первый лист кладется справа налево, равняется по торцу и карнизу, далее поверх первого укладывается второй лист, и временно фиксируется по центру у конька одним саморезом.
    Листы равняются и закрепляются шурупами меж собой.
  • Далее наступает очередь третьего из листов. Он кладется по левую сторону от первого, листы фиксируются друг с другом, затем над третьим укладывается четвертый лист.
    Потом блок равняется по свесу, карнизу и торцу. Затем полностью крепится шурупами к обрешетке.
  • Немного о том, как правильно закрепить металлочерепицу на треугольных скатах. Перед началом укладки листов там, нужно разметить середину ската и провести линию через нее.
    Далее отметьте такую же точно ось на черепичном листе. Потом совместите осевые линии на листе и скате. Зафиксируйте черепицу у конька одним шурупом. От этого листа в обе стороны продолжите сборку покрытия по описанным выше принципам.

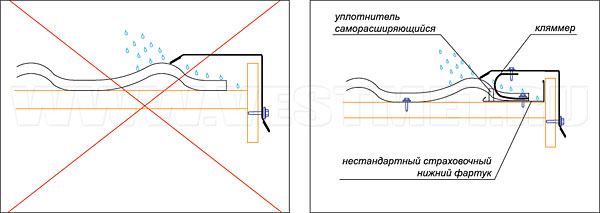

  1. Об установке торцевой планки. Она одновременно является, как декоративным, так и функциональным элементом. Такие планки защищают листы от воздействия подъемной силы порывов ветра, узлы крепления металлочерепицы неразбалтываются.
    Помимо этого, данный доборный элемент защищает деревянные кровельные конструкции, а также утеплитель от проникновения влаги.
  • Торцевую планку необходимо монтировать по направлению, начиная от карниза и идя к коньку. Крепится она кровельными шурупами к торцевому брусу с шагом в 50/60 см, вследствие разницы высот элемент плотно прижимается к черепице.
    Нахлест меж планками должен быть 10 см, по мере необходимости их можно подрезать.
  1. Установка верхней ендовы. Этот доборный элемент отводит воду от внутреннего угла стыка двух скатов, помимо этого является и декоративной деталью, придающей эстетичность стыкам.
  • Верхнюю ендову необходимо крепить шурупами так, чтобы крепеж для металлочерепицы не прошил насквозь центр нижней ендовы.
    Если это произойдет, то слой гидроизоляции окажется нарушенным. Меж этим элементом и черепичными листами нужно укладывать саморасширяющийся уплотнитель.
  1. О монтаже примыканий на изломах крыши. Доски либо брус обрешетки на них должны максимально приближаться друг к другу.
    Металлочерепица, накрывающая излом, должна чуть над ним выступать, тем самым, закрывая его. Как сопрягающий элемент вы можете применить карнизную планку. Меж листом и планкой обязательно уложите универсальный уплотнитель.

Обратите внимание!

Если излом обратный, то, как сопрягающий элемент вы можете использовать и планку примыкания. Для этого ее нужно уложить стороной, имеющей  завальцовку, на нижний скат.

  1. Укладка коньковых планок. Воздушные потоки идут от карниза к кровельному коньку и выходят наружу сквозь отверстия в профильном уплотнительном материале.
    Гидроизоляция в пространстве под коньком обладает разрывом на всем его протяжении, шириной не меньше 20 см.
    Желательно дополнительно уложить гидроизоляционную пленку на сплошной деревянный настил, таким образом, чтоб она перекрыла собой нижний гидроизоляционный слой по краям, как минимум, на 15 см.
  • Конек крепите в верхнем гребне, через волну, в брус обрешетки, с обеих сторон, специальными коньковыми шурупами.
    С торцов, установленный данный доборный элемент закройте заглушками, которые входят в его комплектацию. Если конек полукруглый, то его можно нарастить нахлестыванием ребер жесткости.

Доборные элементы для металлочерепицы

  1. Установка элементов безопасности. Снегозадержатель трубчатого типа необходимо монтировать по периметру крыши на внешних стенах, таким образом, чтоб снеговые нагрузки распределялась бы выше уровня карнизного свеса.
    В местах фиксации снегозадержателя нужно обустраивать сплошной деревянный настил.
  • Снегозадержатели надо в обязательном порядке монтировать над балконами, мансардными окнами, дополнительными выходами из здания и лестницами без козырька. Если длина ската составляет больше 8 метров, то необходимо ставить дополнительный снегозадержатель.

Если вы точно знаете, как крепится металлочерепица, и каждый элемент монтируемого финишного покрытия кровли собран вами с соблюдением технологии, то можете быть уверенны, что получите для строящегося дома красивую и надежную защиту от всех атмосферных воздействий.

Cхема крепления металлочерепицы саморезами: сколько нужно, правильные размеры

  • Знакомимся ближе с саморезами
  • Размер
  • Как правильно крепить металлочерепицу
    • Правила крепления листов
  • Расчет

Сегодня металлочерепица, можно сказать, самый распространенный материал для кровли. Крепить ее листы совсем несложно, даже своими руками. Однако, надо знать, что только при условии грамотного и качественного крепежа можно получить кровлю, которая надежно прослужит до нескольких десятков лет.

Монтаж металлочерепичной кровли предполагает крепление листов к обрешетке. При этом важно не только подобрать добротные крепежные элементы, но и чтобы схема крепления металлочерепицы саморезами была правильной. Как известно, грамотный монтаж может обеспечить подобной кровле полувековой срок службы.

Знакомимся ближе с саморезами ↑

Укладку этого листового материала выполняют, используя кровельные саморезы.
Использовать для этих целей гвозди крайне нежелательно, так как ударостойкость металлочерепицы недостаточно высока и под воздействием нагрузок этого рода стройматериал расслаивается.

Внешне – это обычные шурупы, но выполненные из легированной или нержавеющей стали. Настоящий саморез должен иметь также антикоррозионное покрытие, как правило, из слоя цинка. Все это важные составляющие эффективного противостояния крепежа коррозионным процессам.

Шестигранная форма головки способствует равномерному распределению нагрузки по поверхности черепицы. Поскольку помимо прямого назначения она еще должна герметизировать крепежное отверстие, поэтому под шайбой обязательно предусматривают уплотняющую прокладку в виде плоского кольца. Казалось, ничем не примечательное кольцо выполняет сразу несколько функций:

  • предохраняет от появления царапин, а, значит, и ржавчины;
  • от образования впадин либо вмятин после укладки покрытия;
  • герметизирует отверстие под крепежный элемент.

Эта маленькая деталь находится под постоянным воздействием суточных температурных перепадов, осадков, ветра, поэтому для ее изготовления должен использоваться качественный материал. Наилучшим вариантом, как показала практика, считается резина EPDM, которая устойчива к вышеуказанным негативным факторам и довольно длительный период не теряет своей эластичности.

Кровельные шайбы производят в различном цветовом исполнении и если правильно подобрать их по цвету, крепление металлочерепицы саморезами вообще не будет выделяться на фоне покрытия.

Купить саморезы, конечно, не представляет труда, однако учтите, что многие из известных изготовителей предлагают оригинальные саморезы собственного изготовления. Как правило, их поставляют в комплекте. В случае отказа от покупки прилагаемых креплений покупатель не получает гарантии на купленный кровельный материал.

Размер ↑

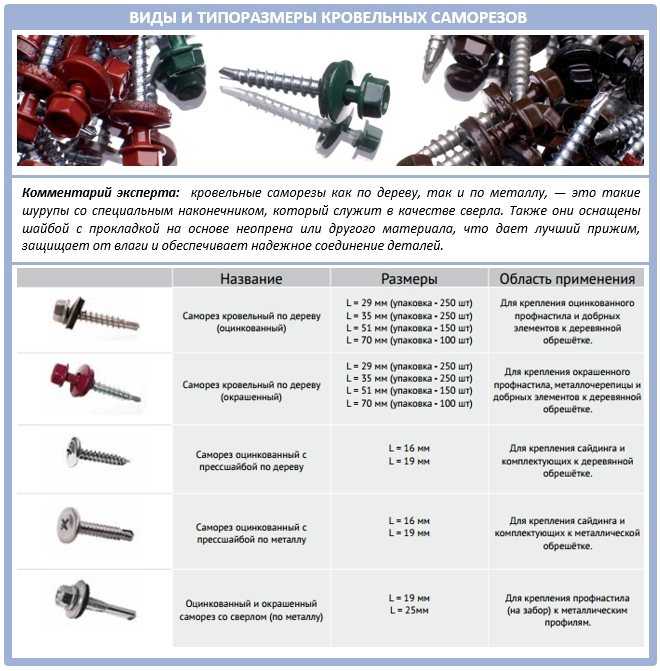

Есть несколько размеров крепежных шурупов. Их выбор зависит от назначения крепежного элемента. Следует отметить, что кровельные саморезы сгруппированы по признаку металл к металлу или дереву. Назначение элемента легко определить по маркировке на шляпке.

Как правильно крепить металлочерепицу ↑

Крепление саморезов имеет свои нюансы. В первую очередь это касается вращающего момента шуруповерта. Его нужно ограничивать, нельзя допускать сильного сжатия резиновой подкладки, и вот почему. При недостаточном вращающем моменте не будет обеспечена нужная степень герметизации, при чрезмерном – винт может провернуться в обрешетке, что может стать причиной нежелательного ослабления крепления. К тому же это приведет к деформации прокладки, и покрытие раньше выйдет из строя.

Важен также следующий момент – направление крепежа. Шурупы фиксируют строго под прямым углом к обрешетке в месте изгиба волны.

Правила крепления листов ↑

При устройстве металлочерепичной кровли в среднем необходимо 8–10 шт./м2 саморезов. Крепеж по нижней кромке каждого из листов вкручивают в прогиб профиля через волну. Затем следующие крепления располагают в шахматном порядке по рядам, сохраняя тот же шаг – через волну.

Если в проекте предусмотрены дополнительные элементы, или крыша имеет нестандартную конфигурацию, то схема крепления и количество материала, скорее всего, изменится.

Такой порядок крепежа сохраняется для всех нахлестов кроме бокового, где крепление выполняют в гребень волны.

  • Коньковую планку крепят специальными шурупами через волну.
  • Торцевую планку фиксируют с шагом 50–60 см.
  • При фиксации аксессуаров используется по 3 самореза/ пог. м. Их закрепляют с шагом 0,35 м в поперечную волну. Если же крепление выполняют вдоль ската, то метиз ввинчивают в верхний гребень. Процесс продолжают с шагом через волну.

В процессе крепления необходимо убирать с поверхности мягкой щеткой все стружки, так как они достаточно быстро проржавеют и будут портить вид покрытия.

Расчет ↑

Давайте подсчитаем, сколько саморезов на металлочерепицу необходимо. Чтобы выяснить их общее количество, будем исходить из того, сколько  приходится на лист.

Допустим, площадь кровли равна 150 м2, а для обрешетки использовались бруски сечением 0,3х15 см. Размеры ската – 102 х 77,5 см. При этих допущениях понадобиться установка 40 листов. Уже отмечалось, что при фиксации листа к обрешетке используют метизы соответствующих размеров – 4,8 на 20, 30 или 50.

  • При закреплении стыков рядов требуется примерно по 6 элементов крепления, что суммарно составит 120 саморезов.
  • Боковые стыки листов кровли по длине фиксируют 21 саморезом на каждый стык. В итоге получается 378 крепежных элементов форматом 4,8 на 20.
  • Если исходить из расчета три самореза на лист, то на крепление металлочерепицы по карнизной и коньковой линиям потребуется еще 120 метизов.
  • Остается добавить еще 88 шурупов, которыми скрепляют торцевые линии, так как на одну, как правило, уходит 22.
  • Если следовать рекомендациям производителей, то для каждого листа понадобится еще, по крайней мере, 5 штук, то есть всего 40х5=200.

Таким образом, для нашей кровли, без учета дополнительных элементов, понадобится 528 метизов размером 4,8 на 35.

Профессионалы рекомендуют приобретать сразу весь комплект саморезов, выполнив предварительный расчет их количества согласно проекту крыши.
