Как подключить узо схема: правильное подключение УЗО дома, в квартире

Схема подключения узо в однофазной сети с заземлением в частном доме и квартире

Развитие техники электроснабжения привело к появлению замечательного прибора – устройства защитного отключения, или УЗО. К сожалению, и сегодня его нет во многих домах и квартирах. В то время как сравнительно недорогое и небольшое устройство поможет сберечь и Вашу семью, и бытовую технику и жилье. Без сомнения, если в электрощите Вашего дома прибора защитного отключения еще нет, необходимо озаботиться его установкой.

Однофазное и трехфазное УЗО

Содержание

• 1. Назначение устройства защитного отключения
• 2. Устройство и принцип работы УЗО
• 3. Общие правила подключения устройства защитного отключения
• 4. Практические схемы монтажа в однофазной сети с заземлением
• 5. Подключение вводного УЗО в сети 380 В
• 6. Возможные ошибки при подключении устройства защитного отключения
• 7. Комментарии посетителей по теме статьи

Назначение устройства защитного отключения

Устройство защитного отключения предназначено для защиты людей от поражения электрическим током, а также электропроводки от возгорания. В случае прикосновения человека к токоведущим частям прибор фиксирует утечку тока и мгновенно разрывает цепь питания.

Для защиты людей устанавливают защитные приборы с током срабатывания 30мА. Для потребителей электроэнергии в ванной применяют прибор с током отсечки 10мА, так как в помещении с повышенной влажностью вероятность удара электричеством возрастает.

С целью предотвращения возгорания подключают условно называемое противопожарное УЗО. Такой прибор отключает нагрузку при токах 100-500мА. В домашней электропроводке практикуется применение прибора с током отсечки 100мА. При повреждении изоляции проводов может возникнуть короткое замыкание, искрение и возгорание. Защита фиксирует недопустимую утечку тока и отключает питание, предотвращая возникновение описанной ситуации.

УЗО в домашнем распределительном боксе

Если «выбивает» УЗО, для поиска неисправности необходимо выключить все автоматические выключатели, следующие по схеме после прибора защитного отключения. После этого сначала включают прибор защиты, а затем и автоматы — последовательно, по одному. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии.

Устройство и принцип работы УЗО

Внутренняя электрическая схема УЗО состоит из дифференциального трансформатора и реле. К одной обмотке трансформатора подключены провода фазы, к другой – нуля. В том случае, когда по проводникам линии и нуля протекает одинаковый ток, магнитные поля индуктивностей компенсируют друг друга.

Устройство защитного отключения изнутри

Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной. В этом случае возникает разность потенциалов, которая включает внутреннее реле, контакты последнего разрывают цепь питания потребителей.

Следует отличать УЗО от дифференциального автомата. Принцип его работы состоит в том, что он выполняет функции УЗО и автоматического выключателя, то есть фиксирует не только токи утечки, но и предельный ток, протекающий через устройство.

Если в схеме электроснабжения предусмотрено несколько приборов защиты, работающих в паре с автоматическими выключателями, их выгодно заменить дифференциальными автоматами и сэкономить место в распределительном щите.

На практике чаще применяют ограниченное число относительно дорогих устройств защитного отключения при заметно большем количестве автоматов. Для контроля функционирования устройства защитного отключения на его корпусе предусмотрена кнопка ТЕСТ. Если ее нажать возникает принудительная утечка тока, что вызывает срабатывание защиты. Следует проверять эффективность защиты при контроле и обслуживании распределительного щитка.

Существует два вида УЗО: двухполюсное, для работы в однофазной сети 220 В и четырехполюсное, для применения в трехфазной сети 380 В. В последнем случае контроль утечек производится по каждой из трех фаз. При наличии проблемы даже на одной из них произойдет отключение всех линий нагрузки.

Общие правила подключения устройства защитного отключения

Существует немалое количество практических вариантов подключения УЗО, к сожалению, не все из них верные. Продумывая схему электроснабжения дома или квартиры, необходимо решить:

• какое количество приборов защиты следует установить;
• в каком месте подключить защиту;
• как правильно провести электромонтаж.

Пример монтажа УЗО в электощите

Рассмотрим практические рекомендации, которые позволят принять правильное решение в Вашем случае. Проще всего установить отдельное устройство на каждый потребитель, но это достаточно дорого. Вероятно, так можно поступить в отношении газового котла, холодильника и компьютера. Во всяком случае, возможно подключение УЗО на три оговоренных потребителя. Чем более индивидуальную защиту Вы предусматриваете, тем меньше вероятность отключения важных потребителей по причине наличия проблем в каких-то других цепях.

Некоторые линии, например, сеть освещения, может быть защищена только противопожарным УЗО. Осветительные приборы не имеют металлических поверхностей, то есть опасность поражения людей электрическим током при касании маловероятна.

Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА. В наиболее бюджетном варианте применяется одно общее устройство защитного отключения с параметром срабатывания 30мА.

Противопожарное или общее УЗО включается в схему сразу после счетчика электроэнергии. Устройство защитного отключения, установленное после входного автомата и электросчетчика, рассчитывается на номинальный рабочий ток на ступень выше значения у предшествующего автоматического выключателя. Например, если на входе имеется автоматический выключатель на 32А, модуль защиты выбирается на 40А.

Так делается для того, чтобы защитить от перегрузки контакты более дорогого устройства. Очевидно, это правило не работает при использовании нескольких УЗО. В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов.

При монтаже модуля защиты сверху к нему подключаются проводники нуля и фазы, подводящие напряжение, а снизу подсоединяются одноименные провода нагрузки. Таковы правила монтажа большинства модульных устройств, о которых знает каждый электрик. Не следует вводить в заблуждение тех, кто будет работать с электрощитом.

Практические схемы монтажа в однофазной сети с заземлением

В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

Наиболее простая схема подключения УЗО в квартире

На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.

Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.

Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:

• защитный желто-зеленый провод — к шине заземления;
• нулевой провод синего цвета — к шине нуля;
• провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.

Схема подключения УЗО в квартире с энергопотреблением до 11 кВт

Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.

Схема подключения УЗО и дифференциальных автоматов в доме

Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.

Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.

Схема подключение УЗО Легранд по французским стандартам

УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.

В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.

Схема подключения УЗО АВВ в паре с автоматами

УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.

Подключение вводного УЗО в сети 380 В

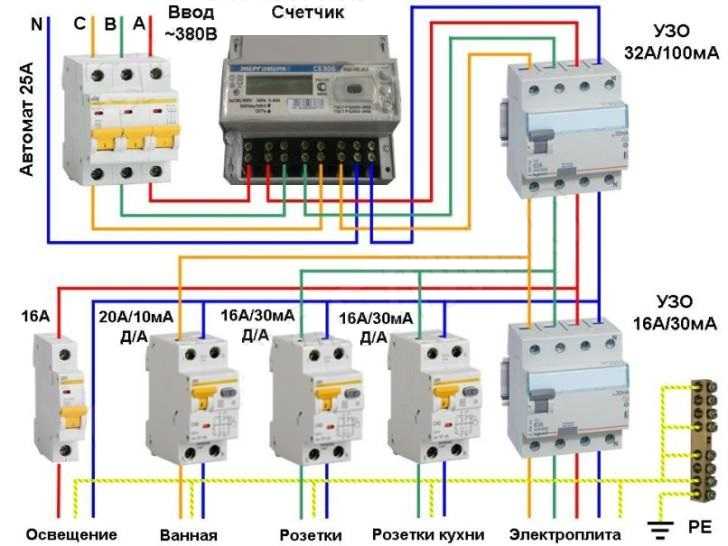

Схема подключения УЗО в сети 380 В

Трехфазное четырехполюсное УЗО подключается с соблюдением тех же общих правил, что и однофазное. В данном примере использованы устройства марки Legrand. Клеммы нуля у них находятся справа.

Для питания трехфазной плиты установлено отдельное четырехполюсное УЗО с током утечки 30мА. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов. Ноль кабеля освещения подключается к выходу противопожарного прибора защиты.

Подключение трехфазной нагрузки без провода нуля

Вышеприведенная иллюстрация демонстрирует подключение трехфазного УЗО в случае применения асинхронного двигателя в сети 380 В. В данном варианте отсутствует нулевой провод соединяющий устройство защиты и нагрузку. Корпус электродвигателя необходимо подсоединить к шине заземления.

Возможные ошибки при подключении устройства защитного отключения

Ошибки при подключении УЗО приводят к его отказу, срабатыванию без видимых причин, либо к тому, что оно не будет выполнять защиту людей и электропроводки. В общем виде могут быть допущены три вида ошибок:

• неправильно выбран рабочий ток и контролируемый ток утечки;
• неверное место подключения в схеме электроснабжения помещения;
• ошибки при выполнении электромонтажных работ.

Сначала разберем ошибки неправильного выбора параметров защиты. Если рабочий ток УЗО меньше или равен току срабатывания подключенного последовательно с ним автомата, его контакты могут не выдержать нагрузки и сгорят.

Аккуратный монтаж помогает выполнить подключение УЗО без ошибок

Ток утечки в сети, которую контролирует устройство защиты, должен составлять не более 40% данного параметра УЗО. В ином случае устройство защиты будет срабатывать без должной причины. Чем больше протяженность проводки, тем меньше ее общее сопротивление изоляции и больше токи утечки. Наоборот, при выборе устройства с завышенным током утечки не будет обеспечена защита человека от удара электричеством.

Касательно места подключения УЗО в схеме электроснабжения, его нельзя включать:

1. Перед счетчиком электроэнергии. В этом случае ее возможно воровать.
2. Параллельно счетчику электроэнергии. В такой ситуации счетчик будет занижать показания.
3. Без последовательно подсоединенного автомата. В таком варианте УЗО выйдет из строя при повышенной нагрузке или коротком замыкании.

При выполнении электромонтажа в щитке существует немало вариантов ошибок:

• подключение нулевых проводников к клеммам фазы, а фазных проводов — к нулевым зажимам;
• подсоединение проводов, подающих питание снизу, а нагрузку — сверху;
• подключение одного из проводов, подающих питание снизу, а второго — сверху;
• объединение нулевых проводников на выходе разных приборов защиты;
• объединение фазных проводов на выходе нескольких устройств защиты;
• подключение нулевого провода нагрузки до УЗО;
• соединение нулевого и защитного проводников в щитке;
• соединение нулевого и защитного проводников в розетке;
• подключение нулевого провода на корпус щита или нагрузки;
• подсоединение заземления розеток к водопроводу и системе отопления.

Щит в стадии монтажа: нагрузка к УЗО еще не подключена

В случае одного из вышеперечисленных нарушений УЗО будет «выбивать» либо сразу при подаче питания, или при подключении нагрузки. Если защита сработала, его нельзя включать вновь сразу. Сначала необходимо устранить неисправность, а затем поднимать рычаг включения.

Удобно иметь выключатель, подсоединенный параллельно прибору защиты. Он обеспечит режим БАЙПАС, то есть электроснабжение частного дома при ремонте устройства защитного отключения. В заключение отметим, что прибор любой марки, будь то Легранд, АВВ или IEK, вполне реально установить правильно своими руками, если руководствоваться приведенными практическими примерами и правилами.

Видеоролик демонстрирует, как это делается на практике.

УЗО – подключение, назначение, выбор и принцип работы

УЗО (устройство защитного отключения) – это установочное электрическое изделие, предназначенное для отключения подачи электроэнергии в электропроводку в случае возникновения утечки тока при нарушении изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возникновения пожара и непосредственного участия в работе электроприборов не принимает. От короткого замыкания в электропроводке и в случае прикосновение человека к фазному и нулевому проводам УЗО не защищает.

На фотографии показано двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного напряжения 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подойдет для установки на входе практически любой квартирной электропроводки.

В ассортименте установочных изделий имеются комбинированные, в одном корпусе которых встроено УЗО и автоматический выключатель. Такой аппарат называется Автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока. На фотографии показан внешний вид модели АВДТ32, рассчитанного на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие устройства защиты не получили широкого применения из-за высокой стоимости.

В дополнение, в случае срабатывания, сложно найти, в чем заключается неисправность – произошло короткое замыкание или утечка тока.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры

электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Величина	Примечание
Рабочее напряжение	В	220, 380	Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, IΔn	мА	5	В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
		10	Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
		30	Универсальное, подходит для всех случаях применения в доме или квартире
		100, 300	Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In	А	6-125	Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im	А	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения	мс	<30	Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки	месяц	1	Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура	°С	минус 25 — +40	Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение	Электромеханические		Надежнее, дешевле, но больше по размерам электронных УЗО
	Электронные		Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания	АС		Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
	А		Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
	В		Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки	Предназначено для крепления на DIN-рейке в щитке		Предназначено для установки в электрических щитках квартир и домов
	Вмонтировано в розетку		Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
	В виде переходника, подключаемого к розетке
	Устанавливаемое на удлинитель
	Устанавливаемое на сетевом шнуре электроприбора

Маркировка УЗО

На лицевой стороне устройства защитного отключения всегда наносится маркировка с основными техническими характеристиками. Расшифровка буквенно-цифрового обозначения приведена на чертеже.

При выборе УЗО главное обратить внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Электрическая схема подключения УЗО в щитке

Устройство защитного отключения в щитке квартаной электропроводки подключается сразу после счетчика в разрыв нулевого и фазного проводов, идущих на автоматические выключатели.

Провода, идущие от счетчика, подключаются сверху УЗО. К левому контакту фазный провод L, а к правому – нулевой N. Провода, идущие на автоматы, подключаются к нижним клеммам в той же последовательности. Заземляющий проводник желто-зеленого цвета прокладывается, минуя УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх) через него на автоматические выключатели в электропроводку подается питающее напряжение. Если включен потребитель электроэнергии, то через нулевой и фазный провода протекает ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них течет ток, то в его магнитопроводе возбуждается магнитное поле. Если нет утечки, то в фазном и нулевом проводах токи равны и протекают в противоположных направлениях. Поэтому создаваемые ими магнитные поля имеют противоположную полярность и взаимно уничтожаются. В таком случае согласно закону Кирхгофа, в дополнительной обмотке трансформатора ЭДС не возникает в независимости от протекающего через него в нагрузку величины тока.

Принцип работы электромеханического УЗО

В случае, если вследствие нарушения изоляции бытового электроприбора, через фазный провод пойдет ток, больший, чем через нулевой, в магнитопроводе трансформатора появиться магнитное поле. Если разность токов превысит IΔn, то в дополнительной обмотке наводится ЭДС достаточной величины, чтобы УЗО сработало и отключило подачу электроэнергии в проводку.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключается электромагнит, соленоид которого механически связан с механизмом расцепления. При возникновении в обмотке заданной величины ЭДС, соленоид втягивается и тем самым воздействуя на механизм расцепления размыкает контакты. Подача электроэнергии в проводку прекращается.

Принцип работы электронного УЗО

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и различить их можно только по маркировке или схеме, нанесенной на корпусе. Принцип работы обоих видов УЗО одинаковый и отличие заключается в измерительном устройстве. В электронном вместо электромагнита устанавливается электронная схема в виде порогового компаратора с усилителем и реле.

В случае превышения разности токов IΔn, протекающих через фазный и нулевой провода, с усилителя подается напряжение на реле. Оно срабатывает и УЗО прекращает подачу напряжения в электропроводку.

Крепление УЗО в щитке на DIN-рейке

В настенном щитке или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать УЗО, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне УЗО имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку УЗО нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус УЗО и выйдет из него, когда УЗО будет прижато всей плоскостью к DIN-рейке.

Для снятия УЗО с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть УЗО свободно отведется от DIN-рейки.

Подключенное УЗО находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя УЗО.

Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.

При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.

Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

На снимке показан вид УЗО со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.

После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.

Обязательно ли устанавливать УЗО

Как показывает практика эксплуатации современных электроприборов, получить удар током при их эксплуатации при соблюдении элементарных правил техники безопасности, практически невозможно.

Обычно самым опасным местом в переносных электроприборах является сетевой шнур. В результате изгибов, особенно в месте выхода из электроприбора и вилки, он со временем перетирается и может нарушиться изоляция. Поэтому перед подключением электроприбора необходимо в обязательном порядке проверить целостность изоляции шнура.

В современной электропроводке имеется дополнительный заземляющий провод, к которому подключаются через электрическую вилку металлические корпуса электроприборов. Поэтому в случае пробоя изоляции сработает автоматический выключатель.

В квартирах старой постройки в электропроводке нет заземляющего провода, но изоляция уже изношена и в результате токов утечки УЗО может давать ложные срабатывания и УЗО не стоит устанавливать.

В дополнение, УЗО включается в разрыв фазного и нулевого проводов, в результате дополнительно появляются четыре соединения, что снижает надежность электропроводки в целом, так как именно в местах соединения чаще всего нарушается контакт.

Исходя из вышесказанного, можно сделать вывод, что существующие меры защиты и без УЗО надежно защищают человека от поражения электрическим током.

Единственно оправданным случаем, с моей точки зрения, является установка индивидуального УЗО на электроприборы, установленные помещениях с электропроводящими полами с повышенной влажностью. К таким помещениям можно отнести, например, ванную комнату.

Но уверен, в ближайшее время правила ПУЭ обяжут в обязательном порядке установку УЗО в бытовую электропроводку в новых квартирах и домах и, наверное, это правильно. Если есть шанс спасти жизнь хоть одного человека от поражения электрическим током, то нужно его использовать.

У электриков есть одно правило, которое называется «Правило одной руки». Суть этого правила заключается в том, что при прикосновении или удерживания электроприбора в одной руке недопустимо второй рукой прикасаться к заземлённым элементам – водопроводной тубе или батарее центрального отопления.

Внимание! Перед любыми работами с электропроводкой, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Сергей 03.03.2016

Добрый день!

Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!

Для обеспечения безопасности эксплуатации при подключении электроприборов в квартире, где нет заземления нужно обязательно устанавливать УЗО. Для исключения ложных срабатываний целесообразно применять переносное УЗО, которое я рекомендовал при подключении стиральной машины.
