Лучевая система отопления двухэтажного дома

» Отопление частного дома

На этой странице мы попбробуем найти и подобрать для вашего гаража необходимые части конструкции. Конструкция отопления дома включает определенные устройства. Любой фактор играет важное значение. Вот почему выбор каждой части монтажа нужно делать обдуманно. Схема отопления имеет, бак для расширения, коллекторы, развоздушки, увеличивающие давление насосы котел, батареи, систему соединения, крепежи, трубы терморегуляторы.

Еще в самом начале строительства дома необходимо определиться с отопительной системой, которая представляет из себя целый комплекс, состоящий из котла, радиаторов, трубопроводов, датчиков контроля и других элементов. Только удачная подборка всех составляющих этого комплекса и оптимальная схема отопления будут поддерживать комфортный микроклимат в доме. Вариант разводки нужно выбирать с особой тщательностью, чтобы система отопления смогла выполнять свою основную функцию — обогрев помещения в холодное время года.

Схема двухтрубной системы отопления.

На сегодняшний день наиболее оптимальным вариантом для отопления двухэтажного дома является коллекторная или лучевая система отопления, основным преимуществом которой является возможность регулировать температуру в каждом помещении отдельно.

Помимо этого, монтаж производится со скрытыми трубопроводами и для проведения работ не требуется особых знаний и умений в строительстве и ремонте.

Лучевая разводка отопления двухэтажного коттеджа подразумевает параллельное подключение всех отопительных радиаторов к распределительному коллектору. От каждого его узла к радиатору идут подающая и обратная труба. Сам же коллектор имеет довольно большие габариты и поэтому обычно располагается в специальном шкафу. Лучевая разводка является идеальной в плане ремонта, так как все соединения труб остаются доступными и каждый отдельный луч можно легко отключить без ущерба для остальных веток.

Типы лучевой системы отопления

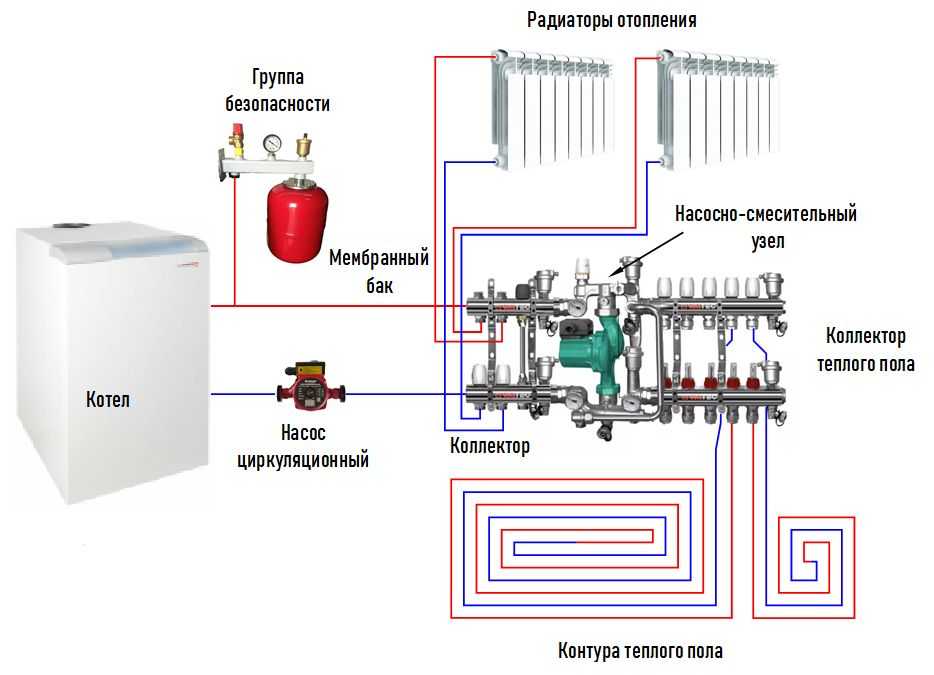

Наглядная схема системы отопления в частном доме.

Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).

Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.

Источник: http://1poteply.ru/sistemy/tip/otopleniya-luchevaya-dvuxetazhnogo-doma.html

Содержание статьи

Чтобы жизнь в загородном доме была комфортной мало выбрать современный отопительный котел и красивые радиаторы. Каждая система отопления – это совокупность труб, приборов, различных фитингов, кранов, отводов и прочего, что дает возможность соединять в единое целое множество элементов отопительной системы.

Тепло в доме во многом зависит от правильно смонтированной разводки, которая выбирается по ряду показателей. На сегодняшний день применяется несколько видов – тройниковая и лучевая разводка системы отопления.

При современных требованиях к комфортности и экономичности отопительных систем тройниковая схема разводки потеряла актуальность ввиду своей малой эффективности. С подобной схемой исключается возможность регулирования температурного режима в целом в доме и в отдельных помещениях в частности.

Лучевая разводка системы отопления

Кроме этого при возникновении аварийной ситуации, когда необходимо сделать ремонт в системе отопления, приходится отключать её полностью, что в зимний период просто невозможно, если в доме постоянно проживает семья, и особенно с маленькими детьми. Несмотря на больший расход материалов, лучевая система отопления лучше отвечает вышеперечисленным требованиям.

В чем отличие тройниковой разводки от лучевой?

Такой монтаж является достаточно сложным, что увеличивает риск поломок в случае ошибок при монтаже или резких перепадов давления в отопительной системе.

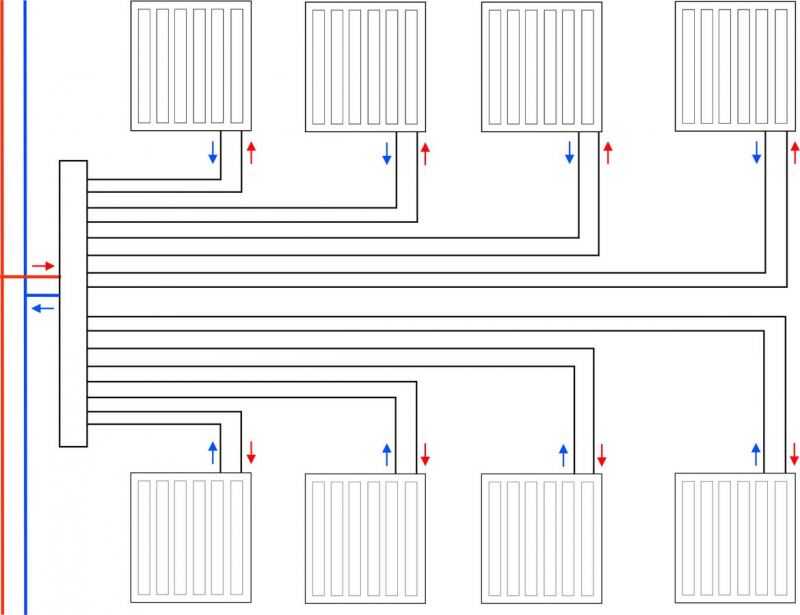

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала. Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Особенности лучевой разводки

Лучевая система отопления

Если вас больше устраивает схема отопления лучевая, то необходимо найти место для распределительного коллектора. В зависимости от количества приборов отопления, гребенка может быть значительных размеров, поэтому устраивается специальная ниша в стене, куда помещается коллекторный шкаф.

Труба коллектора должна быть одного диаметра с трубой, выходящей из отопительного устройства. А трубы, подающие в отопительные приборы горячий теплоноситель меньшего диаметра. В обязательном порядке на каждый луч, ведущий к радиаторам должны устанавливаться вентили или шаровые краны.

Коллекторы монтируются только параллельно.

Гребенки могут быть изготовлены из различных материалов — стальных сплавов или полимерных композитов, соответственно, и цена на них будет разной.

При выборе лучевой разводки необходимо, в первую очередь, сделать правильный расчет и уже на его основании решать – подходит вам данная система или нет.

Источник: http://canalizator-pro.ru/luchevaya-razvodka-sistemy-otopleniya-preimushhestva-i-nedostatki.html

Если у вас двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия – котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое. Вместо нее приходит другая, более современная – лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление способно работать с максимальной эффективностью и создает высокую комфортность проживания. Лучевая система отопления позволяет подключать приборы параллельно к распределительному коллектору. К специальному радиатору от коллектора подключается две трубы, первая – это подающая, а вторая – обратная. Тепловой коллектор – это достаточно крупная техника, которую хозяева предпочитают ставить в отведённый для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения потребуется гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

Отдельный от системы «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление может как на принудительной, так и на естественной циркуляции.

Пожалуй, одним из самых главных достоинств лучистого отопления является возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда придётся ломать пол и стены.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией была доступна не каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Источник: http://otoplenie-doma.org/luchevaya-sistema-otopleniya.html

Содержание статьи:

Фото лучевой разводки отопления

Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?

Почему лучевая схема

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления — фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ.

Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды.
Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан.
Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы.
Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых — она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Важно. Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

Самостоятельное проектирование

Пример схемы лучевого отопления

Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.

Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов.

Кран Маевского (воздухоотводчик)

Анализ состояния помещения. Главным условием для прокладки труб является отсутствие чистового пола. Он может быть обустроен только после прокладки магистралей.

Места установки радиаторов. Их монтаж рекомендован на наружных стенах под оконными конструкциями, так как здесь самые большие тепловые потери.

Составление плана дома. В нем сначала отмечаются исходные данные, необходимые для двухтрубной лучевой системы отопления – расположение котла и радиаторов.

В плане указывается прокладка трубопроводов. Для двухэтажного дома сначала планируется монтаж центрального распределительного коллектора, к которому будут подключены отдельные контуры.

Запорная и предохранительная аппаратура. Лучевая схема отопления должна иметь группы безопасности и запорную арматуру. К ним относятся краны Маевского (воздухоотводчики), манометры, термометры, краны перекрытия и коллектора. Их порядок установки обязательно указывается на схеме.

Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.

Коллекторная или тройниковая разводка труб

Схема простейшего коллектора

Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.

Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов.

Входной. Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
Выходной. После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования — балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.

На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.

Трубы: требования к материалу

строение трубы из сшитого полиэтилена для отопления

Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

Внимание. В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.

Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

Помимо этого при выборе труб нужно обратить внимание на такие факторы.

Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм.
Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

Советы по монтажу

В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.

Важно. Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.

Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура.

Манометры и термометры. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами.
Защитная арматура. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления.
Запорная арматура. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

В настоящее время применение лучевой системы отопления для частного дома является оптимальным вариантом. Но только в том случае, если монтаж стандартной невозможен из-за низкой эффективности. Поэтому нужно предварительно рассчитать два варианта. Сделать это можно с помощью специальных программ, например — Valtec, Oventrop CO или Kan CO.

Для лучшего понимания практической стороны монтажа лучевой системы отопления фото не совсем подходят. Поэтому рекомендовано ознакомиться с видеоматериалом, где объясняется специфика установки коллекторов и подключения к ним трубопроводов.

Источник: http://strojdvor.ru/otoplenie/delaem-luchevuyu-sistemu-otopleniya-svoimi-rukami/

Смотрите также:

Лучевое отопление дома
Лучшее отопление для частного дома

03 ноября 2022 года

Лучевая система отопления, лучистая разводка двухэтажного дома

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?
Лучевая система отопления с принудительной циркуляцией
Отопительная система с естественной циркуляцией
Достоинства и недостатки лучевой системы

Чем лучевая система отопления отличается от системы тройниковой?

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления схема с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного бачка. Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией сэкономит ваши деньги на покупку дополнительного оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, — все это такой системе не нужно.
Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Достоинства такой схемы, как лучевая система отопления двухэтажного дома:

несложная в проектировании и монтаже;
благодаря малому количеству соединительных элементов лучевая разводка отопления проста в установке;
стабильность в работе гидравлики;
идёт равномерный прогрев всех помещений;
при повреждении некоторого участка трубы его можно сделать, не нарушая при этом напольное покрытие;
регулировка температуры воздуха в каждом помещении осуществляется механически, с помощью электроники;
лучевое отопление можно оборудовать самой современной автоматической системой.
благодаря панели управления можно легко менять температуру воздуха в помещении.

Недостатки такой системы, как лучевое отопление дома:

высокая цена на материалы;

необходимость выделения места для специального шкафа или коллекторного блока.
