ГОСТ 2.702-69. Правила выполнения электрических схем
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Единая система конструкторской документации
ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ
Unified system for design documentation. Rules for presentation of electric schemes
ГОСТ
2.702-69*
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967г. Срок введения установлен
с 1/1 1971 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт устанавливает правила выполнения электрических схем изделий всех отраслей промышленности.
Виды и типы схем и общие требования к выполнению схем по ГОСТ 2.70168.
1.ПРАВИЛА ВЫПОЛНЕНИЯ СТРУКТУРНЫХ СХЕМ
1.1.На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.
1.2.Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений.
1.3.Графическое построение схемы должно давать наиболее наглядное представление о последовательности взаимодействия функциональных частей в изделии.
На линии взаимосвязи рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.
1.4.На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения использован прямоугольник.
Допускается указывать на схеме обозначения (номера) или типы (шифры) элементов и устройств.
При изображении функциональных частей в виде прямоугольников наименования, обозначения и типы рекомендуется вписывать внутрь прямоугольников.
1.5.При большом количестве функциональных частей допускается взамен наименований, обозначений и типов проставлять порядковые номера, как правило сверху вниз в направлении слева направо. В этом случае наименования, обозначения и типы указываются в таблице, помещенной под основной надписью.
1.6.Допускается помещать на схеме (пример 1 приложения 2) поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т. п.)
2.ПРАВИЛА ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫХ СХЕМ
2.1.На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемой схемой, и связи между этими частями.
На схеме допускается вместо связей изображать конкретные соединения между элементами и устройствами (провода, кабели).
2.2.Функциональные части на схеме, как правило, изображают в виде условных графических обозначений (пример 2 приложения 2). Отдельные функциональные части допускается изображать в виде прямоугольников.
2.3.Графическое представление схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.
2.4.допускается при выполнении функциональной схемы пользоваться положениями, указанными в пп. 3.5-3.9, 3.13, 3.19 и 3.22, например: изображать элементы раздельно по частям, сливать линии электрических связей и т.п.
2.5.На схеме должны быть указаны:
для каждой функциональной группы – ее наименование; для каждого устройства, изображаемого в виде прямоугольника, — его наиме-
нование, обозначение или тип; для каждого устройства, изображаемого в виде условного графического обо-
значения, — его обозначение или тип; для каждого элемента – позиционное обозначение, присвоенное ему на прин-
ципиальной схеме, или тип (см. пример 2 приложения 2.).
Наименования, обозначения и типы рекомендуется вписывать в прямоугольники.
2.6.На схеме рекомендуется указывать технические характеристики функциональных частей (рядом с графическими обозначениями или на свободном поле схемы).
2.7.На схеме помещают поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывают параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т.д.).
3.ПРАВИЛА ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНЫХ СХЕМ
3.1 на принципиальной схеме изображаются все электрические элементы, необходимые для осуществления и контроля в изделии заданных электрических процессов, и все электрические связи между ними, а также электрические элементы (разъемы, зажимы и т.п.), которыми заканчиваются входные и выходные цепи.
3.2.На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.
3.3.Схемы вычерчивают для изделий, находящихся в отключенном положе-
нии.
В технических обоснованных случаях допускается отдельные схемы вычерчивать в выбранном рабочем положении с указанием на поле схемы режима, для которого вычерчены эти элементы.

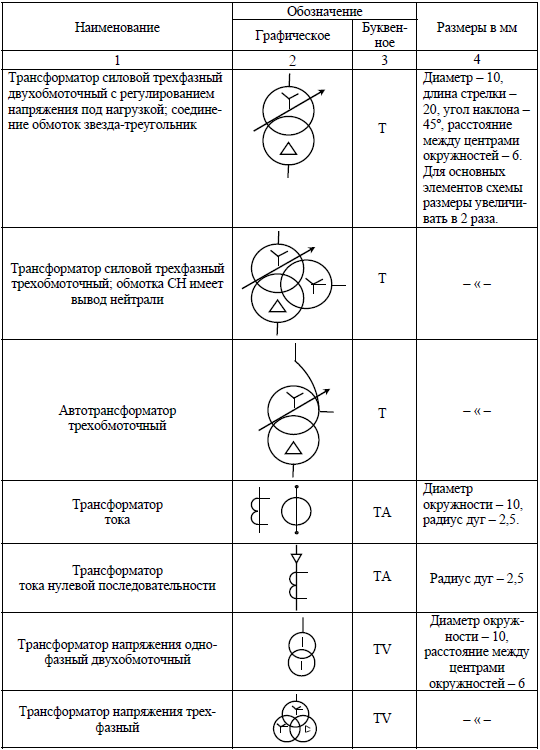

3.4.Элементы на схеме изображают в виде условных графических обозначе-
ний.
3.5.Размеры условных графических обозначений приведены в ГОСТ 2.747-
68.
Элементы, размеры которых не установлены ГОСТ 2.747-68, должны вычерчиваться в размерах, в которых они выполнены в соответствующих стандартах.
При вычерчивании схем, насыщенных условными графическими обозначениями, допускается вес значения пропорционально уменьшать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 0,8 мм. При вычерчивании иллюстрированных схем на больших форматах допускается все условно графические обозначения пропорционально увеличивать.
Допускается размеры обозначений отдельных элементов увеличивать, если требуется подчеркнуть особое назначение этих элементов.
Допускается размеры условно графических обозначений увеличивать при вписывании в них поясняющих знаков.
При изображении элементов с большим количеством выводов (например, многоотводные резисторы) допускается изменять размеры их обозначений по сравнению с приведенными в стандартах, не нарушая ясности схемы.
Условные графические обозначения элементов, используемых как составные части более сложных элементов, допускается изображать уменьшенными по сравнению с остальными элементами для сокращения общих размеров условных графических обозначений (например, резистор в ромбической антенне).
3.6.Условные графические обозначения элементов вычерчивают на схеме линиями той же толщины, как это изображено в стандартах на условные графические обозначения.
Толщину линий всех условные графических обозначений элементов допускается выполнять равной толщине электрической связи.
3.7.Элементы, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей (пример 3 приложения 2).
3.8.Условные графические обозначения элементов вычерчивают на схеме либо в положении, в котором они изображены в соответствующих стандартах. ли-
бо повернуты на угол кратный 90° по отношению к этому положению, если в соответствующих стандартах отсутствуют специальные указания. В остальных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°.
3.9.Условные графические обозначения в схемах выполняют совмещенным или разнесенным способом.
3.10.При совмещенном способе составные части элементов по схеме совместно, т.е. в непосредственной близости друг от друга.
3.11.При разнесенном способе условные графические обозначения составных частей элементов располагают в разных местах схемы таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается вычерчивать как всю схему, так и отдельные элементы.
При построении схем электрического оборудования рекомендуется пользоваться разнесенным способом, при этом условные графические обозначения элементов и их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи – одну под другой, образуя параллельные строки (строчный способ выполнения схемы). Допускается располагать строки на схеме и в вертикальном положении.
При выполнении схемы строчным способом допускается для облегчения нахождения элементов на схеме нумеровать параллельные строки (пример 4 положения 2).
3.12.При изображении элементов разнесенным способом допускается на свободном поле схемы помещать таблицы с условными графическими обозначениями элементов, выполненными совмещенным способом. При этом элементы, используемые в изделии частично, в таблице, как правило, изображают полностью с указанием использованных и неиспользованных частей (например, все контактные реле).
3.13.Схемы выполняют в однолинейном или многолинейном изображении.
3.14.При многолинейном способе каждую цепь, в том числе и цепи, выполняющие идентичную функцию (например, фазы цепей переменного тока), изображают отдельной линией, а элементы, содержащиеся в указанных цепях, в том числе и аналогичные, — отдельными условными графическими обозначениями.
3.15.При однолинейном способе все цепи, выполняющие идентичные функции, изображают одной линией, а аналогичные элементы, содержащиеся в указанных цепях. – одним (однолинейным) условным графическим обозначением.
3.16.Расположение условных графических обозначений элементов на схеме должно определяться удобством чтения схемы, а также необходимостью изображения связей между элементами кратчайшими линиями при минимальном количестве пересечений.
Допускается располагать условные графические обозначения элементов на схеме так, как они расположены в изделии, если изображение связей между элементами не получится настолько сложным, что нарушит удобочитаемость схемы.
3.17.При большом формате и плотной насыщенности схемы допускается для облегчения нахождения элементов разбивать поле схемы на равные зоны. Обозначения зон должны быть указаны в перечне элементов.
3.18.Линии связи должны быть показаны, как правило, полностью. Допускается обрыв линии связи отдаленных друг от друга элементов, если графическое изображение связей затрудняет чтение схемы (например, цепи накала электровакуумных приборов).
Обрывы линии связи заканчивают стрелками с обозначением мест подключения (см. пример 2 приложения 2).
При наличии в изделии многократно повторяющихся вспомогательных цепей (например. цепи питания) допускается на схеме их не изображать, а помещать на поле схемы таблицы с обозначением мест подключения или соответствующие текстовые пояснения.
Если ряд элементов должен быть подключен к цепям одинаковой полярности равного потенциала, то допускается, не проводя линии связи, указывать подключение этих элементов, проставляя полярность и, при необходимости, величину потенциала около изображений выводов этих элементов.
3.19.Толщины линий электрической связи на схемах должны быть от 0,2 до 0,6 мм в зависимости от форматов схемы и размеров графических обозначений.
Рекомендуемая толщина линии электрической связи – 0,3…0,4 мм.
3.20.При изображении на одной схеме различных функциональных цепей допускается различать их толщиной линии. Рекомендуется различать цепи первичной и вторичной коммутации, силовые цепи и цепи управления и т.п. При необходимости на поле схемы допускается давать соответствующее пояснение.
При выделении функциональных цепей допускается применять линии толщиной до 1 мм.
3.21.Элементы, включенные в цепь, которая выделена толщиной линии, рекомендуется вычерчивать линиями той же толщины, что и цепь.
3.22.Для упрощения схемы допускается несколько не связанных линий связи сливать в общую линию, но при подходе к контактам (элементам) каждая линия связи должна быть изображена отдельной линией.
При применении в схеме слияние линий связи они, как правило. Должны быть пронумерованы одинаковыми числами на обоих концах каждой линии (пример 5 приложения 2).
Допускается второй конец сливаемой линии не нумеровать, используя для этого обозначения контактов элементов, к которым подходят сливаемые линии.
Примечание. Если на схеме приведены цифровые обозначения электрических цепей (п.3.38.), то при слиянии линии дополнительная нумерация не требуется.
3.23.Каждый элемент, входящий в изделие и изображенный на схеме, должен иметь буквенно-цифровое позиционное обозначение, составленного из буквенного обозначения и порядкового номера, поставленного после буквенного обозначения (см. пример 3 приложения 2).
3.24.Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характерных букв, например: трансформатор — Тр, разрядник – Рр.
Допускается группе элементов, выполняющих в изделии сходные функции, присваивать одно позиционное значение, например: реле, контактор. Магнитный пускатель – Р.
Буквенные позиционные обозначения наиболее распространенных элементов приведены в приложении 1.
3.25.Для указания назначения отдельных элементов в конкретном изделии допускается присваивать этим элементам буквенные позиционные обозначения, отражающие их функциональное назначение, например:
КнП – кнопка «пуск»; КнС – кнопка «стоп»; РВ – реле времени КЛ – контакт линейный.
Для позиционного обозначения устройства применяют букву «У» Для отражения функционального назначения устройства допускается исполь-
зовать буквенные шифры: Ф – фильтр; Тг – триггер;
ЩП – щит питания; УПЧ –усилитель промежуточной частоты.
3.26.Порядковые номера элементам следует присваивать, начиная с единицы,
впределах групп элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например: R1,R2,R3 и т.д. C1,C2,C3 и т.д.
Цифры порядковых номеров элементов и их буквенные позиционные обозначения следует выполнять одним размером шрифта.
Если в условное графическое обозначение входит буквенное обозначение (измерительные приборы, электрические машины), то допускается к нему добавлять порядковый номер (чертеж 1).
Если в изделии имеется только один элемент данной группы (один генератор, один телефон и т.п.) и заведомо известно, что при доработке схемы появление второго элемента той же группы исключено, то порядковый номер в его позиционном обозначении допускается не указывать.
3.27.Допускается выполнять схемы с цифровыми позиционными обозначения элементов, представляющими сквозную нумерацию, начиная с единицы.
Позиционное обозначение должно быть вписано в окружность (см. пример 5 приложения 2).
3.28.Позиционные обозначения присваивают элементам в пределах изделия.
3.29.Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов по возможности с правой стороны или над ними.
3.30.Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме, считая, как правило, сверху вниз в направлении слева направо.
При необходимости допускается изменять последовательность присвоения порядковых номеров, обусловленную размещением элементов в изделии, направлением прохождения сигнала или функциональной последовательностью процесса.
3.31.при вычерчивании с условного графического обозначения элемента разнесенным способом позиционное обозначение, присвоенное элементу, проставляют около каждой его составной части. Последовательность присвоения порядковых номеров должна соответствовать последовательности расположения на схеме основных составных частей элемента, например, обмоток реле (см. пример 3 приложения 2).
Допускается к позиционному обозначению через дефис добавлять цифры, присваиваемые каждой части элемента, например, В1-2 – вторая плата переключателя 1 (пример 6 приложения 2).
3.32.Отдельные контакты разъемов, плат и т.п. обозначают дробью, в числителе которой проставляют позиционное значение элемента, а в знаменателе номер контакта, например, Ш 1/5.
Обозначение проставляют около изображения контакта.
3.33.Допускается, если это не усложняет схему, раздельно изображенные части элемента соединять линией механической связи, указывающей на принадлежность их к одному элементу. В этом случае позиционные обозначения элементов проставляют у одного или обоих концов линии механической связи (см. пример 3 приложения 2).
3.34.На схеме изделия, в состав которого входят устройства, не имеющих самостоятельных принципиальных схем, допускается элементам присваивать позиционные обозначения в пределах каждого устройства.
Указанный метод является обязательным для случаев, когда в состав изделия, на которое составляется схема, входит несколько одинаковых устройств (см. пример 6 приложения 2).
Вслучае разнесенного способа изображения устройства в состав позиционного обозначения каждого элемента должен быть включен условный шифр устройства, в которое входят эти элементы.
Вэтом случае на схеме должно быть помещено разъяснение условного шифра устройства (на поле схемы или в перечне элементов).
3.35. На схеме изделия, в состав которого входит несколько функциональных групп, элементам рекомендуется присваивать позиционные обозначения в пределах каждой группы.
При совмещенном способе изображения функциональной группы на схеме внутри контура указывают условный шифр группы.
При разнесенном способе изображения функциональной группы условный шифр должен быть включен в состав позиционного обозначения каждого элемента, например: 1-С5 – пятый конденсатор, входящий в триггер 1.
3.36. Допускается на схеме при присвоении позиционных обозначений входным и выходным элементам (разъемам, платам и т.п.) слева от их позиционных обозначений проставлять через дефис условный шифр устройства, в которое входят данные элементы, например: А-Ш5 – пятый штепсельный разъем устройства А.
3.37. Допускается кабельным разъемам, а также разъемам на каркасах стоек присваивать позиционные обозначения, совпадающие с позиционными обозначениями сочленяемых с ними разъемов, проставляя перед позиционными обозначениями в скобках условных шифр устройства, в которое входят сочленяемые разъемы, например: (А)Ш1 – разъем, сочленяемый с разъемом Ш1 устройства А.
3.38. Для обеспечения связи схемы с конструкцией допускается на схеме вводить цифровые обозначения электрических цепей (см. пример 4 приложения 2).
Вэтом случае допускается применять буквенные индексы, характеризующие функциональное назначение цепей.
Система обозначения цепей на схеме должна соответствовать требованиям ГОСТ 2.709-72 или другим действующим в отраслях нормативно-техническим документам.
3.39. На принципиальной схеме должны быть однозначно определенны все элементы, входящие в состав изделия и изображенные на схеме. Как правило, данные об элементах, должны быть записаны в перечень элементов. При этом связь перечня с условно графическими обозначениями элементов должны осуществляться через позиционные обозначения. Допускается в отдельных случаях все сведения об элементах помещать около условных графических обозначений.
Примечания:
1.Если при разборке конструкторской документации изделия выбор элементов может быть произведен не только на основании принципиальной схемы, то объем сведений об элементах, помещаемый на этой схеме, может быть неполным, например, могут отсутствовать обозначения документов, на основании которых применены элементы или указания о типах этих элементов.
2.На этапах технического предложения, эскизного и технического проектирования сведения об элементах, помещенных на схеме, могут быть неполными.
3.40. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.
При выполнении перечня элементов в виде самостоятельного документа ему присваивают обозначение изделия и шифр по ГОСТ 2.701-68.
(Измененная редакция — «Информ. указатель стандартов» №12 1972 г.). 3.41. Если перечень элементов помещают на первом листе схемы, то его
оформляют в виде таблице, заполняя сверху вниз, и располагая, как правило, над основной надписью.
Продолжение перечня элементов помещают слева от основной надписи. В этом случае головку таблицы повторяют.
Перечень элементов в виде самостоятельного документа выполняют на формате 11. Основную надпись и дополнительные графы к ней выполняют по ГОСТ
2.104 – 68 (форма 2 и 2а).
Примечания:
1. В графе «Зона» записывают обозначение зоны.
При строчном способе выполнения схем допускается в графе «Зона» указывать номер строки, в которой расположен данный элемент.
2.В графе «Поз. обозначение» записывают позиционное обозначение элемента.
3.В графе «Наименование» записывают наименование элемента в соответствии с документом, на основании которого этот элемент применен, и обозначение этого документа (основной конструкторский документ, ГОСТ, ТУ, каталог и т. д.).
4.При необходимости указания технических данных элемента, не содержащихся в его наименовании, эти данные рекомендуется указать в графе «Примечание».
(Измененная редакция — «Информ. указатель стандартов» №12 1972 г.). 3.42. Элементы в перечень записывают в следующем порядке:
а) при буквенно-цифровых позиционных обозначениях элементов – группами в порядке расположения буквенных позиционных обозначений, приведенных в приложении 1. В пределах каждой группы, имеющей одно и тоже буквенное позиционное обозначение, элементы располагают по возрастанию порядковых номеров.
Для облегчения внесения изменений между отдельными группами элементов, а также при большом количестве элементов внутри групп и между элементами допускается оставлять несколько незаполненных строк;
б) при цифровых позиционных обозначениях – в порядке возрастания номеров. Через определенные интервалы допускается оставлять несколько незаполненных строк; при этом нумерация заполненных строк должна быть непрерывной.
3.43. Элементы одного типа с одинаковыми электрическими параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень одной строки. В этом случае в графу « Поз. обозначения» вписывают только буквенное значение с наименьшим и наибольшим порядковыми номерами, например: R3,R4; С8…С12, а в графу «Кол.» — общее количество таких элементов.
3.44. При многократном использовании в изделии элементов одного вида (резисторы, конденсаторы, реле и т.д.) для упрощения заполнения перечня элементов допускается:
а) взамен повторения наименований элементов (конденсатор, резистор и т.д.)
вграфе «Наименование» проставлять кавычки или помещать эти наименования
ввиде заголовка (табл. 1а)
б) перед каждой группой элементов одного вида помещать надписи с обозначением документов, на основании которых эти элементы приведены (табл. 1б).
(Измененная редакция — «Информ. указатель стандартов» №12 1972 г.). 3.45. Если на схеме позиционные обозначения элементам присвоены в преде-
лах устройств или функциональных групп, то в перечень элементы записывают отдельно для устройств или функциональных групп.
Запись элементов, входящих в каждое устройство (функциональную группу),начинают с соответствующего заголовка. Заголовок записывают в графе «Наименование» и подчеркивают.
Если на схеме имеются элементы, входящие кроме устройств (функциональных групп) непосредственно в изделие, то заполнение перечня начинают с записи указанных элементов без заголовка (см. пример 6 приложения 2).
Примечания:
1.При применении нескольких одинаковых устройств или функциональных групп в перечне указывают количество элементов, входящих в одно устройство (функциональную группу). Общее количество одинаковых устройств (функциональных групп) указывают в заголовке в графе «Кол.» (см. пример 6 приложения 2).
2.В графу «Примечание» записывают условный шифр устройства (функциональной груп-
пы).
3. Если на схеме перед позиционным обозначением указан условный шифр устройства (функциональной группы), то при записи элементов в перечень в графе «Поз. обозначение» записывают позиционные обозначения элемента без условного шифра.
(Измененная редакция — «Информ. указатель стандартов» №12 1972 г.).
3.46.Если на схеме изделия, состоящего из нескольких устройств, позиционные обозначения присвоены в пределах всего изделия, то допускается записывать элементы в перечень раздельно по устройствам (п.3.45).
3.47.Если на схеме содержатся элементы, не являющиеся самостоятельными конструкциями, то при записи их в перечень в графу «Примечание» вписывают обозначения чертежа той части изделия, в которой образован данный элемент.
3.48.При указании на схеме номиналов резисторов и конденсаторов допускается применять следующий упрощенный способ обозначения единиц измерений:
д л я р е з и с т о р о в
от 0 до 999 Ом – в омах без указания единиц измерения; от 1 10 до 999 10 Ом – в мегомах с обозначением единицы измерения буквой
«М»;
д л я к о н д е н с а т о р о в
от 0 до 9999 10 Ф – в пикофарадах без указания единицы измерения; от 1 10 до 9999 10 Ф – в микрофарадах без указания единицы измерения. В
этом случае величины емкостей записывают или в виде дробных величин, или в виде целых чисел, проставляя после них через запятую знак 0 (нуль), например: 0,01; 0,2; 30,0; 50,0.
3.49. Если выводы элемента замаркированы в его конструкции, то эту маркировку повторяют на схеме. На схеме проставляют также обозначения выводов, фактически не нанесенных на элементах, но установленные в их документации (например, цоколевка электровакуумных приборов).
Если в конструкции элемента и в его документации обозначения выводов не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в дальнейшем с соответствующих конструкторских документах.
Примечания:
1.Если обозначения выводам присвоены условно, то помещают соответствующее указание на поле схемы.
2.Если в изделии содержится несколько одинаковых электровакуумных приборов, то цоколевку допускается указывать на одном из них (см. пример 3 приложения 2).
3.Если в изделии содержится несколько однотипных элементов (устройств), то обозначения выводов допускается указывать на одном из них при условии, что расположение их выводов относительно графических обозначений идентично.
При разнесенном способе изображения однотипных элементов (устройств) обозначения выводов указывают на каждой составной части элемента (устройства).
4.Для отличия на схеме номеров выводов элементов от прочих цифровых обозначений (обозначений цепей и т.п.) номера выводов заключают в скобки.
Кафедра технологии бетона и строительных материалов — Технологии определяют всё
Является одним из старейших подразделений современного Брестского технического университета.
История кафедры начинается с 1967 года, когда ещё в Брестском инженерно-строительном институте (сегодня Брестский государственный технический университет) была основана кафедра «Строительные материалы».
Кафедру возглавляли:
Жоров Владимир Леонтьевич, к.т.н., доцент (с 1967 по 1977 год)
Зайцев Анатолий Алексеевич, к.т.н., доцент (с 1977 по 1987 год)
Волкова Флора Николаевна, к.т.н., доцент (с 1987-1988 год).
В 1988 году кафедра «Строительные материалы» была объединена с кафедрой «Технология строительного производства». Объединённая кафедра стала называться «Технология строительного производства и строительные материалы», которую возглавляли:
Бобко Фадей Александрович к.т.н., доцент (с 1988 по 1989 год)
Голубицкая Галина Андреевна, к.т.н., доцент (с 1989 по1991 год)
Плосконосов Владимир Николаевич, к.т.н., доцент ( с 1991 по 1992 год).
В 1991 году в институте открывается подготовка инженеров-технологов-строителей по специальности «Производство строительных изделий и конструкций». Организация учебного процесса по данной специальности возложена на кафедру «Технологии строительного производства и строительных материалов». Разнообразие направлений работы кафедры не позволяет эффективно управлять её деятельностью и требует совершенствования структуры управления учебным процессом. В связи с чем приказом ректора по Брестскому политехническому институту №67 от 12 июня 1992 года в отдельное подразделение выделяется уже кафедра «Технологии бетона и строительных материалов» которую с 1992 по1993 год возглавляет Довнар Надежда Ивановна, к. т.н., доцент.
С 1993 года кафедрой руководит Тур Виктор Владимирович, профессор, доктор технических наук.
Кафедра технологии бетона и строительных материалов является выпускающей кафедрой по специальности 70 01 01 «Производство строительных изделий и конструкций» и готовит специалистов, имеющих квалификацию инженер-строитель-технолог, что позволяет им работать практически в любом направлении строительного, и не только, производства.
Так же на кафедре изучают специальные дисциплины строительного профиля студенты следующих специальностей очного и заочного обучения: «Промышленное и гражданское строительство» (1-70 02 01), «Автомобильные дороги» (1-70 03 01), «Экспертиза и управление недвижимостью» (1-70 02 02), «Архитектура» (1-69 01 01), «Сельское строительство и обустройство территорий» (1-74 04 0), «Автоматизация технологических процессов и производств» (1-53 01 01), «Водоснабжение, водоотведение и охрана водных ресурсов» (1-70 04 03), «Мелиорация и водное хозяйство» (1-74 05 01), «Коммерческая деятельность» (1-25 01 10).
На кафедре проводится подготовка аспирантов по специальности «Строительные конструкции, здания и сооружения», «Строительные материалы и изделия».
Схема подключения — определение, как создать и бесплатные примеры
- Что такое схема подключения?
- Использование схемы подключения
- Схема подключения VS Принципиальная схема
- Схема подключения и иллюстрированная схема
- Стандартные символы схемы подключения
- Как читать электрическую схему?
- Как нарисовать схему подключения?
- Примеры электрических схем
- EdrawMax: продуманные и точные электрические схемы
Что такое схема подключения?
Схема соединений — это просто графическое представление всех электрических соединений в конкретной цепи. На электрической схеме показаны различные компоненты цепи с помощью различных форм и символов. Эти диаграммы — эффективный способ показать, как провода соединяются с различными компонентами в системе.
Использование схемы подключения
Схемы подключения в основном используются при попытке показать систему соединения в цепи. Он в основном используется проектировщиками зданий , архитекторами и электриками для представления проводных соединений в здании, комнате или даже простом устройстве. Они могут быть любезны при определении неисправности в соединениях, установке новых проводов и устройств, поиске электрических розеток и т. д.
Схема подключения VS Принципиальная схема
Принципиальные схемы представляют собой электрические схемы, которые в основном сосредоточены на основном плане и функциях, а не на их физическом расположении. Напротив, схема соединений показывает, как провода подключаются к устройству и каково их точное физическое расположение в цепи. Давайте посмотрим на их различия с помощью таблицы.
Функции | Схема подключения | Схематическая диаграмма |
---|---|---|
Электрические соединения | Основное внимание уделяется соединениям между устройствами и элементами в цепи. | Ориентирован на логическую работу схемы. |
Символы | Он использует упрощенные формы для представления электрических компонентов. | Он использует абстрактные графические символы для идентификации компонентов. |
Линии | Линии представляют собой проводку в цепи и между компонентами. | Линии представляют собой поток системы и выходную мощность. |
Цель | Чтобы показать связь между компонентами. | Показать электрическую работу цепи. |
Схема 4-битного счетчика (викимедиа)
Схема подключения и иллюстрированная схема
Среди всех схем электропроводки наглядная схема является наименее продуктивной. Эти схемы используют фотографии вместе с очень подробными чертежами компонентов для объяснения проводки. Для обывателя эти рисунки бесполезны. Их может понять только тот, кто хорошо разбирается в электрических компонентах и проводке. По сравнению с этим 9Схема подключения 0037 проста и понятна.
Иллюстрированная схема подключения дверного звонка (викимедиа)
Стандартные символы схемы подключения
Чтобы прочитать электрическую схему, необходимо знать основные символы, линии и соединения. Основные компоненты обычно включают в себя провода, лампочку, переключатель, ячейку/батарею, резисторы, конденсаторы, логические элементы и многое другое. Символы представляют собой абстрактный рисунок исходного компонента и остаются стандартными для понимания.
Без лишних слов давайте обсудим десять основных символов схемы, которые должен знать каждый.
1. Переключатель: Переключатель на электрической схеме управляет потоком энергии между различными компонентами и областями. Символ может обозначать различные типы переключателей, таких как кнопочный переключатель, концевой переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT, переключатель SPDT и т. д.
2. Провода: Провода представляют собой соединения между различными компонентами в цепи. Затем символы различаются для обозначения соединенных и несоединенных проводов. В то время как соединенные образуют два Т-образных соединения, несоединенные пересекаются друг с другом.
3. Аккумулятор: Один или несколько элементов, соединенных вместе для формирования аккумулятора. Он указывает мощность, потребляемую в цепи. Аккумуляторы являются важным компонентом в электрических цепях.
4. Резистор: Резисторы ограничивают протекание тока в цепи. В основном они используются для разделения напряжения. Резисторы часто, но две основные категории — это переменный резистор и непеременный резистор.
5. Конденсатор: Это небольшое устройство, сохраняющее заряд. Для этого компонента есть два основных символа: один показывает поляризованный конденсатор, а другой — неполяризованный. Он также иногда сочетается с резистором, чтобы представить фильтр, пропускающий сигналы переменного тока и блокирующий постоянный ток.
6. Двигатель: Двигатель — это устройство, которое преобразует входную электрическую мощность в кинетическую энергию.
7. Динамик: По определению, динамик — это устройство, которое преобразует цифровой вход в аналоговые звуковые волны. Динамики в основном используются в телевизорах, мобильных телефонах, компьютерах и т. д.
8. Катушка индуктивности: Это двухконтактные электрические компоненты/катушки, которые накапливают энергию при помещении в магнитное поле. Он также имеет различные символы, такие как полуиндуктор, индуктор датчика положения, взаимный индуктор и т. Д.
9. Логические вентили: Они являются важным компонентом для хранения и вывода данных. Логические вентили принимают 1 и 0 для преобразования их в выходные данные в зависимости от их состояния и регистра.
10. Полупроводник: Символы для полупроводников обычно используются для обозначения диодов, выпрямителей, управляемых переключателей, диака, симистора и т. д.
Как читать электрическую схему
Чтобы прочитать электрическую схему, вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.
Шаг 1: Распознавание символов на электрической схеме
Чтобы прочитать электрическую схему, во-первых, вы должны знать, какие основные элементы включены в электрическую схему и какие графические символы используются для их представления. Общими элементами на электрической схеме являются заземление, источник питания, провода и соединения, выходные устройства, переключатели, резисторы, логические элементы, индикаторы и т. д. Список электрических символов и описания можно найти на странице «Электрические символы».
Шаг 2: соединение линии
Линия представляет провод. Для соединения компонентов используются провода. Все точки на проводе одинаковы и связаны. Провода в некоторых местах должны пересекаться друг с другом, но это не обязательно означает, что они соединяются. Черная точка используется для обозначения пересечения двух линий. Основные линии представлены L1, L2 и так далее. Обычно для различения проводов используются разные цвета. На электрической схеме должна быть легенда, объясняющая, что означает каждый цвет.
Шаг 3: Типы соединений
Обычно схемы с более чем двумя компонентами имеют два основных типа соединений: последовательное и параллельное. Последовательная цепь — это цепь, в которой компоненты соединены по одному пути, поэтому ток проходит через один компонент, чтобы перейти к следующему.
В последовательной цепи напряжения складываются для всех компонентов, соединенных в цепи, и токи одинаковы для всех компонентов. В параллельной схеме каждое устройство напрямую подключено к источнику питания, поэтому каждое устройство получает одинаковое напряжение. Ток в параллельной цепи течет по каждой параллельной ветви и снова объединяется, когда ветви снова встречаются.
Универсальное программное обеспечение для построения диаграмм
Создавайте более 280 типов диаграмм без особых усилий
Легко начинайте строить диаграммы с помощью различных шаблонов и символов
- Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
- Кроссплатформенная поддержка (Windows, Mac, Linux, Web)
Скачать бесплатно
Безопасность проверена | Переключиться на Mac >>
ПОПРОБУЙТЕ БЕСПЛАТНО
Безопасность подтверждена | Перейти на Linux >>
ПОПРОБУЙТЕ БЕСПЛАТНО
Безопасность подтверждена | Переключиться на Windows >>
Как нарисовать электрическую схему
Как легко сделать электрическую схему? Использование EdrawMax для создания собственной электрической схемы.
Шаг 1: Откройте Программное обеспечение EdrawMax для настольных ПК или Веб-приложение EdrawMax .
Шаг 2: Перейдите к [Создать]>[Электротехника]>[Основы электрики]
Шаг 3: Выберите один шаблон схемы подключения для редактирования или щелкните знак [+], чтобы начать с нуля. Кроме того, вы можете использовать массивные символы схемы проводки и элементы из библиотек в левом меню, чтобы настроить схему конструкции проводки.
Шаг 4: После завершения создания вы можете экспортировать файл в несколько форматов, включая графику, PDF, редактируемый файл MS Office, SVG и файл Visio vsdx.
Шаг 5: Кроме того, вы можете поделиться своей диаграммой с другими через социальные сети и веб-страницу. Или опубликуйте свою диаграмму в галерее шаблонов EdrawMax, чтобы показать свою работу другим.
Если вы все еще не знаете, как создать электрическую схему в EdrawMax , вот видеоруководство, которое поможет вам подробно понять, как создать профессиональную электрическую схему.
Примеры электрических схем
Вместо того, чтобы напрягать свой мозг и составлять схему разводки, вы можете легко использовать бесплатные шаблоны EdrawMax , которые помогут создать самые профессиональные схемы за минуту. Благодаря разнообразию шаблонов и огромному набору инструментов и специальных эффектов вы можете рисовать электрические схемы для чего угодно. Давайте посмотрим на некоторые топовые схемы проводки.
Пример 1: Схема подключения пускателя двигателя
Это простая схема подключения пускателя двигателя. Он показывает положение компонентов и связи между ними. Схема проста для чтения и понимания и может помочь в проводке контроллера. Стрелки и открытые клеммы показывают соединения, используемые людьми.
Пример 2: Схема домашней электропроводки
На этой схеме показан подробный план электропроводки дома. Он имеет дело с внутренними и внешними соединениями через стены и потолок, а также обслуживает другие основные и второстепенные потребности в проводке в доме. На плане подробно описываются все розетки и то, как провода будут проходить по дому. Эта схема электропроводки может быть большим подспорьем при строительстве здания или дома.
Пример 3: Схема подключения 3-позиционного переключателя
Трехпозиционный переключатель помогает управлять определенным устройством, например лампочкой, из двух разных мест в цепи. На схеме показано, как трехжильный кабель проходит между обоими выключателями, а двухжильный — между лампой накаливания.
Источник: сделай сам-помощь.com
Пример 4: Схема жгута проводов
На этой схеме подключения жгута проводов показано, как согласовывать провода для каждого соединения со жгутами проводов.
Пример 5: электрическая схема
Создайте схему электрических соединений, чтобы отобразить соединения проводов и физическую схему электрической системы или цепи.
Пример 6: Электронная диаграмма полупроводника
Полупроводники широко используются в электрических цепях, и большинство из них представляют собой кристаллы, сделанные из кремния.
EdrawMax: продуманные и точные электрические схемы
EdrawMax — это мощное, но простое в использовании программное обеспечение для создания схем электрических соединений , которое упрощает создание профессионально выглядящих схем электрических соединений на основе предварительно отформатированных шаблонов и примеров диаграмм электрических соединений — без необходимости рисования. Символы интеллектуальных схем подключения снабжены стрелками автоматического создания, что позволяет пользователям легко добавлять и соединять фигуры.
EdrawMax доступен для Windows, macOS и Linux. Инструмент имеет несколько категорий практически для всех типов отраслей, и каждая категория дополнительно имеет множество шаблонов на выбор, что сэкономит вам много времени, которое вы в противном случае потратили бы на структурирование схемы, схемы подключения для этого примера, с нуля.
Согласно этой статье, в основном есть четыре части, чтобы проиллюстрировать, что такое схема подключения, рассказать вам символы схемы схемы подключения и показать вам, насколько легко и полезно EdrawMax инструмент схемы подключения, а затем показывает некоторые шаблоны схемы подключения и примеры. Создание идеальной электрической схемы с помощью EdrawMax — эффективный способ проектирования.
EdrawMax — это самый простой инструмент для создания диаграмм «все в одном», вы можете легко создавать электрические схемы и любые другие схемы! Со значительными символами и изображениями на схемах соединений создание схем соединений может быть настолько простым, насколько это возможно. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и обмен ею с другими. Начните с создайте свои электрические схемы сейчас!
Советы экспертов:
- Хорошая электрическая схема должна быть технически правильной и ясной для чтения. Позаботьтесь о каждой детали. Например, на схеме должно быть показано правильное направление положительных и отрицательных клемм каждого компонента;
- Используйте правильные символы. Изучите значения основных символов схемы и выберите правильные для использования. Некоторые из символов имеют близкий вид. Вы должны быть в состоянии определить различия, прежде чем применять их;
- Нарисуйте соединительные провода в виде прямых линий. Используйте точку для обозначения соединения линий или используйте переходы линий для обозначения несоединенных поперечных линий;
- Пометьте компоненты, такие как резисторы и конденсаторы, их значениями. Убедитесь, что размещение текста выглядит чистым;
- В общем, хорошо поместить положительную (+) подачу вверху, а отрицательную (-) подачу внизу и логический поток слева направо;
- Постарайтесь организовать размещение, уменьшив пересечения проводов.
Статьи по Теме
Программное обеспечение для электрических схем
Что такое план этажа?
Создатель схем
Как читать электрические схемы?
Вы когда-нибудь спрашивали себя, как инженеры по автоматизации могли пройти через электрические панели?
Есть много проводов, идущих вверх и вниз, откуда им знать каждый путь для каждого провода, не прилагая никаких усилий.
Содержание
- Назначение электрических схем
- Как читать электрические схемы?
- Legend Page
- Направление чертежа
- Пунктирная линия
- Соединение проводки вместе
- Маршаллинг терминалов
- Размеры кабелей и проводки
- Лучшие программы для привлечения электрического стирания
Рисунок 1
Функция схем электрических соединений
Прежде всего, вы должны спросить себя: «Почему я должен это делать?» и ответ остается за количество автоматизации, которое у вас есть.
На большинстве заводов вам нужно управлять не одним или двумя двигателями, а множеством двигателей, датчиков и цепей управления, которые нужно искать.
Таким образом, невозможно иметь все эти провода только в уме, нам нужны некоторые глобальные стандарты для рисования этих типов электрических панелей в хорошем виде, который позволяет любому человеку просто понять это.
Это именно то, что может сделать электросхема, это не зависит от вашего языка или вашего региона, это (своего рода) унифицированный метод описания и представления электропроводки любой панели.
Примечание
Между некоторыми электрическими схемами есть небольшие различия, которые зависят от некоторых факторов, таких как устройства, компания, программное обеспечение, а также регион, но в целом, если вы можете понять электрические схемы, вы сможете иметь дело с любым стандартом.
Просто сначала нужно немного времени, чтобы ознакомиться с любой схемой подключения.
Как читать электрические схемы?
Ниже мы обсудили, как читать базовую электрическую схему.
Страница легенды
Первое, о чем вам следует позаботиться, это страница «Легенда», эта страница прилагается к каждой электрической схеме и описывает каждый символ во всей проводке, как мы можем видеть на рис. (2). Рисунок 2
Как мы уже говорили ранее, вы можете найти некоторые различия между создателями схем подключения, поэтому эта страница создана специально для каждого подключения, чтобы облегчить понимание и выполнение подключения.
Направление чертежа
Обычное направление для рисования схемы соединений: от ВВЕРХ к ВНИЗ и от ВЛЕВО к ВПРАВО.
Обратите внимание, что вы можете увидеть, что некоторые схемы соединений нарисованы с другими направлениями, но общие направления остаются такими же, как мы говорили ранее.
Как видно на следующем рисунке, сплошные линии обозначают провода между устройствами в панели управления.
Пунктирная линия на рис. (4) (и на всех схемах) показывает, что эта часть чертежа находится вне панели, что означает, что эта часть (двигатель) находится не в панели, а в поле.
Рисунок 4
То же самое для кнопок пуска и остановки, показанных на рис. (5). .
Итак, вы можете найти несколько общих проводов во всех документах по проводке.
Эти провода соединены вместе в документах по электропроводке по номерам, которые относятся к расположению входа и выхода проводки.
Как вы можете видеть на рис. (6), документы по разводке разделены на 10 секций, каждая секция имеет свой номер от 0 до 9. провода, как мы видим на рис. (7), провод V3 идет от стр. № 54 секции (8) и идет к стр. № 55 секции (8). Рисунок 7
Итак, если мы перейдем к странице № 55, раздел 8, как показано на рис. (8), мы обнаружим, что V3 происходит со страницы № 55, раздел 2, «где находится провод на рис. (7)». и он продолжает свой путь к странице № 55 секции 8, как мы видим на рис. (9). .
Каждая группа этих клемм помечена (X1, X2, X3, ……), и каждый блок клемм может иметь от 10 до 70 клемм. Рисунок 10
Как мы видим на рисунке (10), кнопки пуска-остановки, которые в полевых условиях связаны с панелью управления через клеммную колодку X2 на клемме № (52, 53, 54).
Размеры кабелей и данные по проводке
На некоторых электрических схемах (не на всех) вы также можете увидеть размеры силовых кабелей, как показано на рисунке (11) размер кабеля, подключенного к двигателю составляет 6 мм 2 .
