Определяем расположение проводки в панельном доме

Содержание

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

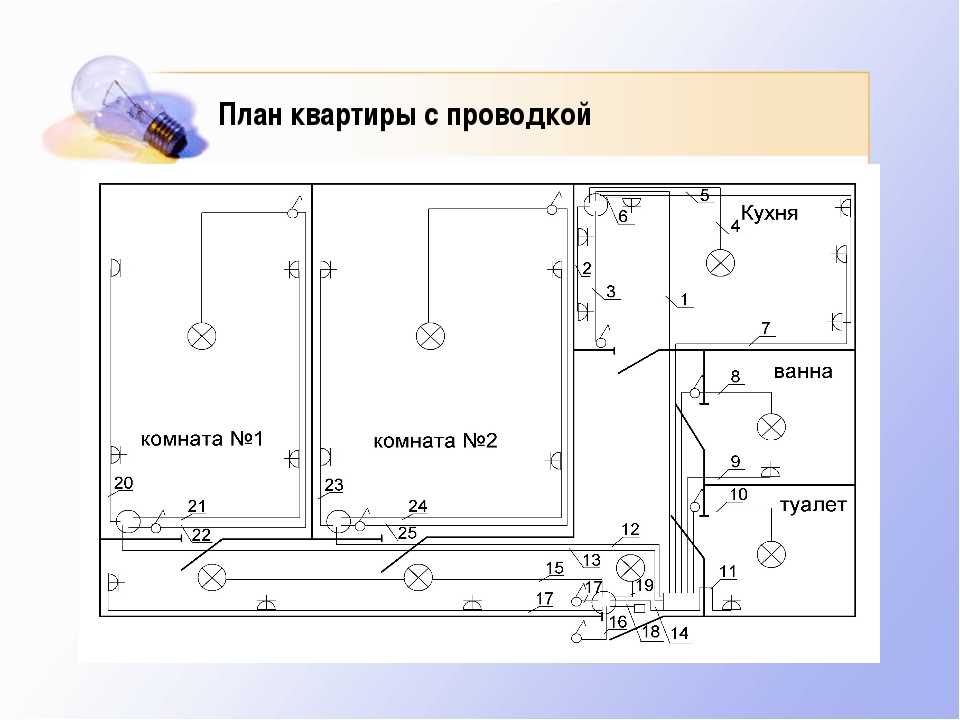

План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

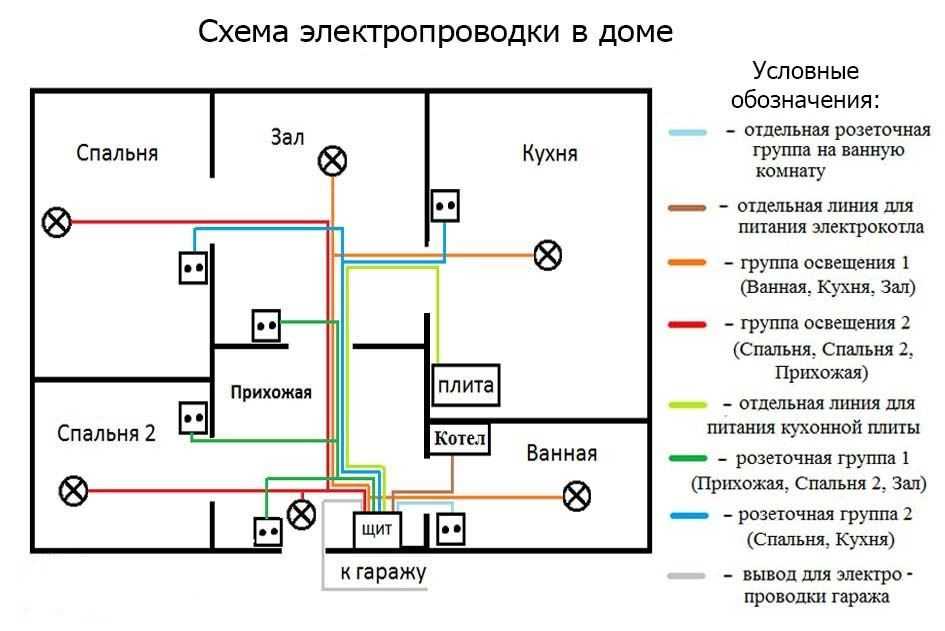

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.   Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
• https://dom-data. ru/skhema-provodki-v-panelnom-dome/
• https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
• https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Диаграмма подключения — Bilder und stockfotos

3.947Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

DUCHSTERN SIE 3.947 9006

Durchstöbern SIE 3,947 9006

Durchstöbern SieSieR.947. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

elektronische schaltplan vektorzeichnung — электрические схемы, графика, картинки, мультфильмы и символы

Elektronische Schaltplan Vektorzeichnung

Vector Elektronischer Schaltplan MIT Verschieden Elementen und Schriftzügen

Elektronik -Projekt -Schematischen Schaltplan -Диаграмма elektron4 leklonker -leklon3. elektronischen Bauelementen und Halbleitern

verkabelung technische zeichnung — монтажная схема стоковые фото и изображения

Verkabelung Technische Zeichnung

noch leben elektrischer komponenten, die auf pläne angeordnet sind — схема подключения stock-fotos und bilder

Noch Leben elektrischer komponenten, die auf Pläne angeordnet… мультфильмы и символы

Schaltplan mit Funkteilen

Elektrisches Schema — Schaltplan mit Funkteilen und Anschluss. Textnotation и реалистическая ткань.

elektroschaltplan haus — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Elektroschaltplan Haus

elektronik-hintergrund — электрические схемы стоковые графики, -клипарты, -мультики и -символы

Elektronik-Hintergrund

elektronische Circuit Symbole — электрические схемы стоковые графики, -клипарты, -мультики и -символы

Elektronische Circuite Symbole3 leiterplattenlinien-icon-set, microchip-symbolsammlung oder skizzen. pcb-glyphen-linearstilzeichen для сети и приложения. vektorgrafiken isoliert auf weißem hintergrund. — электрическая схема сток-график, -клипарт, -мультики и -символ

Leiterplattenlinien-Icon-Set, Mikrochip-Symbolsammlung или… планен. Электрический план интерьера. festlegen der standard-icons-schalter, elektrische symbole für blueprint. — электрическая схема сток-графика, -клипарт, -мультфильмы и -символ

Verdrahtung Beleuchtung zu planen. Электришер Шальтплан…

Grundrisspläne, Ingenieur- und Architekturzeichnungen

vektor nahtlosehintergrund der stromkreis der funkgerät (широкостенный, транзисторный, диодный, конденсаторный, индуктивный). — wiring diagram stock-grafiken, -clipart, -cartoons und -symbole

Vektor nahtlose Hintergrund der Stromkreis der Funkgerät (Widersta

ideale technologie hintergrund — wiring diagram stock-fotos und bilder

Ideale Technologie Hintergrund

Ein elektronisches Schaltplandiagramm. Idealer technologischer Hintergrund

schaltkreis zeichnung texturen (xxxl — wiring diagram stock-fotos und bilder

Schaltkreis Zeichnung Texturen (XXXL

stillleben elektrischer komponenten nach plänen geordnet — wiring diagram stock-fotos und bilder

Stillleben elektrischer Komponenten nach Plänen geordnet

Stillleben von elektrischen Komponenten auf Plänen angeordnet Zentriert auf Tester (Digitalmultimeter)

принципиальная схема и уравнения — электрические схемы стоковые фото и изображения

принципиальная схема и уравнения

zeichnung — монтажная схема стоковые фото и изображения

Zeichnung

Elektrizitätsdiagramm (Zeichnung oder Design) mit Stift auf Blaupause.

hand geschriebenen formeln von electrotechnics und elektronik auf weißem hintergrund — wiring diagram stock-fotos und bilder

Hand geschriebenen Formeln von Electrotechnics und Elektronik…

Hintergrund mit handgeschriebenen elektrotechnischen Formeln mit Diagrammen und Plänen grundlegender elektrotechnischer Setups und Skizzen auf weißem Papierhintergrund,

Электронная схема — схема подключения стоковые фото и изображения

Электронная схема

Финансовый график для абстрактных технологий — схема подключения стоковые фотографии и изображения

Финансовый график для Технического резюме

Большие данные-визуализация. Динамический массив информации. дататенсортиерворганг. поток больших данных футуристическая инфографика. dateistrukturierung, maschinelles lernen. — электрическая схема сток-график, -клипарт, -мультики и -символ

Визуализация больших данных. Ein dynamisches Array von Informationen.

Industrie Dokument technische zeichnung — монтажная схема, стоковые фотографии и изображения

Industrie Dokument Technische Zeichnung

Blueprint Maschinenbau

wireframe-schallwelle — монтажная схема, стоковая графика, —клипарт, —мультфильмы и —символ резистор

Wireframe-Schallwelle

Line символ isoliert auf weißemhintergrund. бунтес умриссконцепт. вектор-иллюстрация — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Line Resistor Strom-Symbol isoliert auf weißem Hintergrund….

Электронная схема (отрицательная — электрическая схема, графика, -клипарт, -мультфильмы и -символ)

Электронная схема (отрицательная

high-tech-elemente für die präsentation. der konzeptvorlage für technologieinnovationen.sci-fi, künstliche intelligenz, engineering, big data visualisierung баннер.- монтажная схема сток-графика,-клипарт,-мультфильмы и-символ

High-Tech-Elemente für die Präsentation.Hintergrund der…

электрическая диаграмма gedruckte, ansicht der oberansicht. конструкции-, электро- одер инжениурконцепт. schaltplan, lineal und bleistift — монтажная схема, фото и чертежи

Gedruckte elektrische Diagramme, Ansicht der Oberansicht….

Gedruckte Schaltpläne, Draufsicht. Konstruktions-, Elektrooder Ingenieurkonzept. Schaltplan, Lineal und Bleistift.

Stillleben elektrischer komponenten nach plänen geordnet — монтажная схема, фото и изображения

Stillleben elektrischer Componenten nach Plänen geordnet

3d-schaltplan hintergrund mit elektronischen komponenten-schildern — wiring diagram stock-fotos und bilder

3D-Schaltplan Hintergrund mit elektronischen Komponenten-Schildern

eine tafel zeigt steigende energiekosten — wiring diagram stock-fotos und bilder

Eine Tafel zeigt steigende Energiekosten

taschenrechner und steigende energiekosten — монтажная схема стоковые фотографии и изображения

Taschenrechner und steigende Energiekosten

vorgefallene nabelschnur — монтажная схема стоковые графики, -клипарт, -мультфильмы и -символ

Vorgefallene Nabelschnur

электрическая схема — — схема электропроводки стоковая графика, -клипарт, -мультфильмы и -символ

электрическая цепь —

Elektrischer Schaltungsvektor

электрическая схема. zeichnungsschemahintergrund mit elektronischen komponenten zeichen. — электрическая схема стоковые фотографии и изображения

Elektrische Schaltungen Diagramm. Zeichnungsschema Hintergrund…

Hintergrundbild des elektronischen Schaltplans. Elektrisches Schema mit verschiedenen Elementen und Schriftzügen. Инженерные технологии Zeichnung.

breite abstrakte moderne futuristische, technologie-hintergrund. высокотехнологичная цифровая связь. leiterplattentechnologie hintergrund. электронная плата. — монтажная схема сток-график, -клипарт, -мультфильмы и -символ

Breite abstrakte moderne futuristische, Technologie-Hintergrund….

steigende energiepreise — монтажная схема сток-фотографии и изображения

Steigende Energiepreise

rauchmelder wird installiert — монтажная схема сток -fotos und bilder

Rauchmelder wird installiert

Mechanische Industrie Technische Zeichnung — монтажная схема, стоковые фото и изображения

Mechanische Industrie Technische Zeichnung

rauchmelder wird installiert — монтажные схемы, стоковые фото и изображения bilder

ein Schraubendreher mit einem Messgerät auf einem Schaltplan

schraubendreher und buchse auf einem schaltplan — монтажная схема стоковые фото и фото

Schraubendreher und Buchse auf einem Schaltplan

zwei themen konvergieren zusammenführung infografik konzeptdarstellung — wiring diagram stock-grafiken, -clipart, -cartoons und -symbole

Zwei Themen konvergieren Zusammenführung Infografik. ..

steckdosen mit einem schraubendreher und einem messgerät auf einem schaltplan — монтажная схема стоковые фотографии и изображения

Steckdosen mit einem Schraubendreher und einem Messgerät auf…

ein stromzähler und chartm für steigende energiekosten — монтажные схемы стоковые фотографии и изображения

Ein Stromzähler und Diagramm für steigende Energiekosten

strompreise und energiekonzepte — схема подключения стоковые фотографии и изображения

Strompreise und Energiekonzepte

Схема электропроводки дома — Руководство для начинающих по домашней электропроводке

Схема разводки электропроводки в доме

Завершение электромонтажных работ в доме своими руками

Планирование разводки электропроводки в доме является важным этапом в процессе проектирования интерьера. Подробный план электрической разводки разрабатывается как план всей электрической системы дома.

План расположения электропроводки представляет собой графическое представление системы электропроводки. План размещения включает в себя освещение, вентиляторы, кондиционеры, газовую колонку с горячей водой, холодильник, обогреватели, телевизор и другие электрические устройства, подключенные к системе.

Схема расположения электропроводки помогает архитекторам и дизайнерам интерьеров спланировать освещение различных внутренних помещений. Это также помогает точно рассчитать потребность дома в электроэнергии.

Предполагаемый спрос на электроэнергию является решающим фактором, определяющим технические характеристики электропроводки.

В процессе планирования дизайнер интерьеров или архитектор должен сначала определить количество электроприборов, которые необходимо установить в соответствии с функциональными потребностями.

На основе потребляемой мощности этих гаджетов рассчитывается расчетная пиковая потребность в электроэнергии. Выбор типа электрического соединения (однофазное или трехфазное) зависит от оценки электрической нагрузки.

Следующий шаг в планировании электрической разводки включает окончательное определение расположения различных электрических распределительных щитов и электрических точек, необходимых для подключения различных гаджетов.

В этом руководстве вы узнаете, как спроектировать электрическую разводку. для дома в процессе планирования дизайна интерьера, как определить технические характеристики электрических проводов, выключателей и других электрических материалов, используемых для электропроводки.

Схема электропроводки дома

Что такое план расположения электропроводки?

Схема электропроводки дома определяет электрические соединения между различными помещениями и основным электроснабжением через панель управления.

Схема электропроводки спланирована таким образом, чтобы электрические провода могли легко выдерживать назначенную электрическую нагрузку.

Подготовлена ​​схема разводки электропроводки дома, на которой указано электрическое соединение электрощитов во всех помещениях с главным электрощитом.

Схема домашней электропроводки в основном определяет, как различные помещения подключаются к основному электроснабжению через панель управления.

Схема домашней электропроводки зависит от типа электрического соединения (однофазное или трехфазное соединение).

Планирование схемы электропроводки является важным шагом для обеспечения функционального удобства и безопасности пользователей.

Ваш дом подключен к линиям электроснабжения, расположенным за пределами вашего дома. Эти линии электроснабжения могут быть как воздушными, так и подземными.

Линии электроснабжения подключаются к вашему дому через электрический щит управления, также называемый распределительной коробкой, которая работает как распределительная коробка, общая для всей электрической системы дома.

Схема электропроводки дома

Как спланировать схему электропроводки?

Весь проект электромонтажных работ в доме можно разделить на два этапа. Первым шагом является планирование электрической схемы.

И следующим шагом является выполнение фактических работ по электромонтажу в соответствии с планом расположения. Стандартный процесс планирования разводки электропроводки в доме включает следующие этапы.

1. Определите требования к электрическим точкам в каждой комнате.
2. Определите номинальную мощность для каждой точки в комнате.
3. Рассчитайте электрическую нагрузку для каждой комнаты.
4. Отметьте расположение электрических щитов для каждой комнаты.
5. Разделить всю электрическую нагрузку на количество цепей.
6. Определите номинальную мощность электрических проводов.
7. Определите размер главного электрического щита управления.

Первым шагом в планировании электрической схемы дома является определение требований к электрическим точкам, необходимым в различных комнатах.

Электрическая нагрузка точек зависит от предполагаемого использования точек для подключения различных электрических устройств.

Например, в стандартной спальне будет две розетки для лампочек, один потолочный вентилятор, две розетки для ламп на прикроватном столике, одна розетка (более 30 ампер) для одного блока переменного тока, одна розетка для комнатного обогревателя. , одна розетка для питания пылесоса и еще четыре розетки (5 ампер) для подключения других гаджетов малой мощности.

Аналогично производится расчет электрической нагрузки для всего помещения. Сумма электрических нагрузок будет равна общей электрической нагрузке.

В зависимости от требований к общей электрической нагрузке выбирается тип подключения к электричеству: однофазное или трехфазное.

Схема электропроводки дома

Что такое электрическая точка?

Термин «электрический пункт» является общим термином, используемым для обозначения одного конкретного применения электропитания. Например, на вашем электрическом распределительном щите в комнате вы найдете несколько выключателей и розеток.

Каждый электрический выключатель, присутствующий на доске в комнате, используется для включения или выключения определенного электрического устройства, такого как свет или вентилятор.

Одно единственное электрическое соединение на плате называется одной точкой.
