Гидравлическая стрелка

  • VALTEC

Назначение и принцип действия

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения. Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

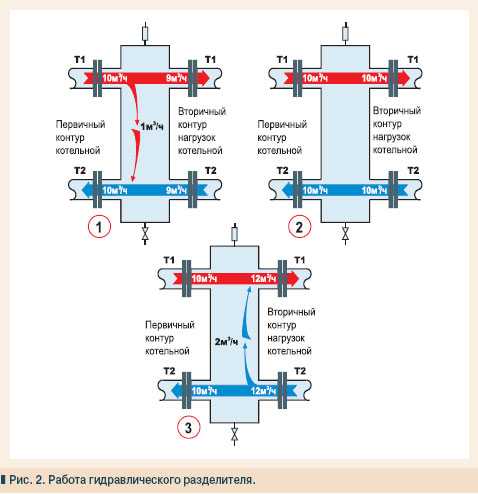

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G1 = G11 = G2 = G21, Т1 = Т11, T21 = T2). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Рис. 2.

Режим 2. Система отопления нагружена. Суммарный расход потребителей превышает расход в контуре источника тепла (G1 < G11, Т1 > Т11; Т21 = Т2; G1 = G2; G11 = G21). Разность расходов компенсируется подмесом в линию подачи вторичного контура части теплоносителя из его «обратки» (рис. 3). Режим описывают следующие формулы: ΔТ1 = Т1Т2 = Q/c · G1, ΔТ2 = Т11Т21 = Q/c · G11, Т2 = Т1 – ΔТ1, Т11 = Т21 + ΔТ2.

Рис. 3.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G1 > G11, Т1 = Т11, Т21 ˂ T2, G1 = G2, G11 = G21). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ1 = Т1Т2 = Q/c· G1; ΔТ2 = Т11Т21 = Q/c· G11; Т2 = Т1 – ΔТ1; Т11 = Т1; Т21 = Т11 – ΔТ2. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

Рис. 4.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

На рис. 6. показана гидравлическая стрелка VT.VAR.00 (схема, конструкция и габариты), поставляемая фирмой VALTEC в качестве одного из модулей системы быстрого монтажа VARIMIX. Для удаления воздуха, скапливающегося в верней части колбы, разделитель оснащен автоматическим воздухоотводчиком 1, для отведения осадка и слива теплоносителя предусмотрен дренажный шаровой кран 2. Отключение воздухоотводчика на время ремонта или обслуживания производится шаровым краном 5. Для контроля температуры и давления в подающем трубопроводе первичного контура предусмотрен термоманометр 3, температуры в обратном трубопроводе – термометр 4. На патрубках подачи и «обратки» имеются также гнезда для датчиков температуры 6, 7 (заглушены пробками). Корпус гидроразделителя изготовлен из бронзы OTS 60Pb2. Технические характеристики модуля приведены в табл. 1.

Рис. 6. Схема и конструкция гидравлической стрелки VT.VAR.00

Таблица 1. Технические характеристики гидрострелки VT.VAR.00












Характеристика

Значение

Рабочее давление, МПа

1,0

Пробное давление, МПа

1,5

Максимальная температура рабочей среды, °С

120

Допустимая температура окружающей среды, °С

От 0 до +60

Допустимая относительная влажность окружающей среды, %

80

Максимальный расход теплоносителя, кг/ч

4500

Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт

104

Масса комплекта, г

4500

Соединение с коллекторами

Фитинг VT. 0 606 1 1/4

Средний полный срок службы, лет

50

В 2015 г. VALTEC анонсировал выпуск гидравлического разделителя из нержавеющей стали VT.VAR05.SS. Выбор материала корпуса позволил снизить стоимость изделия, обеспечив ему высокую прочность и устойчивость к коррозии. При этом разработчики усовершенствовали и конструкцию гидрострелки (рис. 7), дополнив ее перфорированной перегородкой для снижения теплопотерь из-за конвекции теплоносителя – с примерно 7 до 2–3 %, а также спиральным перфорированным сепаратором – для более интенсивного удаления воздуха из рабочей среды.

Рис. 7. Конструкция гидравлической стрелки VT.VAR05.SS: 1 – манометр, 2 – дренажный клапан, 3 – автоматический воздухоотводчик, 4 – отсекающий клапан, 5 – дополнительные резьбовые патрубки, 6 – резьбовые пробки для дополнительных патрубков, 7 – спиральный перфорированный сепаратор, 8 – перфорированная перегородка

Гидравлическая стрелка из нержавеющей стали  комплектуется автоматическим воздухоотводчиком с отсекающим клапаном, дренажным краном, манометром. Дополнительно на корпусе имеются патрубки для термометра, датчика температуры, магнитного шламоуловителя. Разделитель предназначен для систем отопления с рабочим давлением до 10 бар и температурой до 110 °С. Максимальная тепловая мощность при ΔТ = 20 °С – 120 и 200 кВт для моделей условным диаметром 1 и 1 1/4″ соответственно.

Пример расчета

Рассчитаем температуры Т2, Т11 и Т21 для системы отопления тепловой мощностью Q = 45 кВт с температурой подачи T1 = 80 °С, расходом в первичном контуре G1 = 1500 кг/ч при расходе во вторичном контуре G11 = 3000 кг/ч («нагруженный» режим работы). Формулы и результаты вычислений сведены в табл. 2.

Таблица. 2. Порядок расчета рабочих параметров









Величина

Формула, вычисление

Значение

Секундный расход в первичном контуре, кг/c

G1 = G1/3600 = 1500/3600

0,417

Секундный расход во вторичном контуре, кг/c

G11 = G11/3600 = 3000/3600

0,833

Перепад температур в первичном контуре, °С

ΔТ1 = Q/c· G1 = 45000 / (4186 · 0,417)

25,78

Перепад температур во вторичном контуре, °С

ΔТ2 = Q/c · G11= 45000 / (4186 · 0,833)

12,91

Температура обратного теплоносителя первичного контура, °С

Т2 = Т1 – ΔТ1 = 80 – 25,78

54,22

Температура обратного теплоносителя вторичного контура, °С

Т21 = Т2

54,22

Температура прямого теплоносителя вторичного контура, °С

Т11 = Т21 + ΔТ2 = 54,22 + 12,91

67,13

Дополнительно к сведению: 1) как правило, гидравлическую стрелку предусматривают в системах отопления мощностью от 40 кВт; 2) при проектировании системы с гидравлическим разделителем обычной конструкции следует учесть снижение тепловой мощности примерно на 10 %.

схема изготовления, чертеж, специфические особенности использования и отзывы

Очень многие современные люди задаются вопросами о том, каким образом ставится гидрострелка с коллектором (схема изготовления ниже). При этом даже многие профессионалы с течением времени начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов является довольно эффективным средством, которое позволяет значительно поднять эффективность установленной системы отопления.

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидрострелка с коллектором (схема изготовления представлена в статье). Данное устройство предназначается для разделения гидравлики, а если говорить более точно, разделяет котел непосредственно с остальной системой отопления. Таким образом, к примеру, гидрострелка с коллектором (схема изготовления проиллюстрирована) может предусматривать единственный насос в котле, в то время как в системе устанавливается еще несколько таких агрегатов разной мощности.

Как она работает

Устройство такого оборудования является предельно простым. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которого изготавливается гидрострелка (гидроразделитель). Расчет гидрострелки позволит вам понять, какие основные характеристики должно иметь такое устройство и какие лучше всего использовать материалы для его изготовления.

В чем ее назначение

В первую очередь проектировщики стараются исходить из того, что стрелка предназначается именно для разделения гидравлики. В преимущественном большинстве случаев производители на сегодняшний день стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства являются достаточно мощными.

К примеру, есть котлы с закрытой камерой сгорания, в которых устанавливаются встроенные насосы. Мощность таких устройств может составлять примерно 300 ватт, но на самом деле ее не хватит для того, чтобы полностью продавливать систему отопления, если требуется обеспечение объекта на 1000 м2, а именно на такую среднюю площадь отопления приблизительно рассчитано такое оборудование.

В связи с этим нужно монтировать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи тот насос, который изначально используется в котле, будет просто-напросто мешать, и именно в таких случаях может использоваться гидрострелка (назначение, расчет, изготовление — об этом дальше в статье). При этом стоит отметить тот факт, что такое высокомощное оборудование в преимущественном большинстве случаев изначально поставляется с заводской гидрострелкой в комплекте или хотя бы есть довольно точная инструкция того, как нужно ее подключать.

Если брать котлы поменьше, то с ними в основном обстоит точно такая же история, но в данном случае уже придется самостоятельно изготавливать.

Куда ее устанавливают

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидрострелка. Чертеж и схема котельной в данном случае играют немаловажную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать и соответствующее оборудование. Единственное, что стоит отметить – нужно использовать также дополнительный насос для различных напольных котлов.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее при этом разумные деньги, и в данном случае начинается все именно с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в преимущественном большинстве случаев для обеспечения нормального распределения теплоносителя в данной системе может потребоваться индивидуальное изготовление коллектора отопления гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться свои насосы и что нужно сделать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто-напросто демонтировать насос из котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что проделать эту процедуру вряд ли получится. Именно в таких ситуациях идеальным решением становится соединение котла гидрострелки и коллектора.

Как в такой ситуации осуществляется монтаж

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрического котла, а также контур гидрострелки, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать схему коллектора – достаточно иметь хоть какое-то понимание того, как осуществляется работа такой системы.

Изготовление и расчет

Стоит отметить тот факт, что можно самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрелка. Как расчитать мощность, нужно уже исходить непосредственно из особенностей вашего помещения и используемых устройств.

Если мощность приобретенного вами устройства вам не нужна, то в таком случае можно будет сократить резьбы в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях общую мощность купленного оборудования целесообразно уменьшить в мощности до двух раз, так как, к примеру, устройства на 80 кВт нужны далеко не в каждом доме, и в подобных случаях вполне оптимально будет оставить оборудование с мощностью от 40 кВт.

Как ее расположить

Некоторые, кем используется схема изготовления гидрострелки своими руками, предпочитают устанавливать ее в непосредственной близости возле котла, но многие специалисты говорят о том, что неплохим вариантом является также монтаж данного устройства на коллектор, что в конечном итоге позволяет добиться законченной и гармоничной конструкции, которая будет в дальнейшем легко использоваться, проверяться и обслуживаться.

Котел при этом может монтироваться приблизительно за три метра до места монтажа стрелки, в то время как магистрали подачи и обратки котла могут монтироваться через пол, если в доме присутствует пирог напольного отопления. В остальном нет никаких принципиальных отличий того, где будет монтироваться ваша стрелка, и главное в этом случае – это установка оборудования с подходящей мощностью и обязательно в вертикальном состоянии. Если вами изготавливается гидрострелка для системы отопления (схема/расчет выше), в которой установлен котел без предохранительного клапана, то в таком случае рекомендуется приварить к верхней части устройства дюймовую резьбу для монтажа специальной группы безопасности.

В нижней части также рекомендуется приварить небольшую резьбу, чтобы обеспечить нормальный слив и заполнение стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для монтажа термометров. В процессе дальнейшей эксплуатации это сможет облегчить вам жизнь, так как позволит безо всякого труда мониторить состояние системы отопления.

Как ее сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.

Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.

Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.

Первое правило

Наиболее важное правило, которое нужно всегда соблюдать – это так называемое «правило трех диаметров», то есть диаметр установленной вами гидрострелки должен быть в три раза больше по сравнению с данным параметром у патрубков. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

  • отделять из системы шлам;
  • выводить газы;
  • выравнивать гидравлическую разницу;
  • подавать подогретую воду котлу, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и изготавливать гидрострелки самостоятельно из полипропилена, но на самом деле это абсолютно неверное решение, принимаемое в основном людьми, мало понимающими особенности работы такого оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой технологии и будут действительно эффективно себя показывать на протяжении всего срока эксплуатации такой системы.

Понимание основных схем гидравлических систем

Автор Джош Косфорд, ответственный редактор

Из всех тем под зонтиком размером с внутренний дворик гидравлических систем гидравлические символы получают наибольшее количество запросов от тех, кто хочет узнать больше о гидродинамических технологиях. Чтение любой схемы с более чем тремя символами может быть пугающим, если ваш опыт ограничен. Но научиться невозможно. На самом деле, требуется только базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — понять, почему конкретный символ используется в схеме; этой части трудно научить, и она приходит только с опытом.

В этом месяце я познакомлю вас с основами, чтобы вы знали, как рисуются и структурируются стандартные линии и формы, чтобы их можно было интерпретировать повсеместно. Если вы уже знакомы со схемами, не теряйте простоты. В некоторых случаях я также попытаюсь привести примеры более старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии различных типов. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для обозначения всех распространенных форм (таких как квадраты, круги и ромбы), а также для обозначения проводников жидкости, таких как линии всасывания, нагнетания и возврата.

Другим широко используемым стилем линий является штрихпунктирная граница или линия ограждения. Это представляет собой группу гидравлических компонентов как часть составного компонента (например, управляемого направляющего клапана с пилотным и основным клапаном вместе), подсхемы (например, цепи безопасности для гидравлического пресса) или стандартной схемы. один гидравлический коллектор с картриджными клапанами. Как правило, граничное ограждение представляет собой четырехсторонний многоугольник, с использованием штрихпунктирной линии, с различными символами клапанов, содержащимися внутри, как представление фактической гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это двойная функциональная линия, представляющая как пилотную, так и дренажную линии. Линия управления как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение разбираться в линиях управления является ключом к пониманию сложных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с утечкой жидкости, требующий пути, представленного на чертеже.

Когда линии на схеме представляют шланги, трубки или патрубки на машине, они часто должны пересекаться или соединяться с другими кабелепроводами. В случае соединения гидравлических трубопроводов к месту соединения на чертеже добавляется точка или узел, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличить пересекающиеся линии от соединяющихся. Раньше пересечение линий отображалось как прыжок или мост, но в настоящее время стандартом является то, что они просто пересекаются без драмы.

Если мы продвинемся немного дальше вашей основной линии, у нас есть три другие общие формы, используемые в гидравлических схемах. Это круг, квадрат и ромб. В основе 99% гидравлических символов лежит один из этих трех. Насосы и моторы любого типа рисуются с помощью круга, как и измерительные приборы. Клапаны любого типа используют базовый квадрат в качестве начала. Некоторые из них представляют собой просто один квадрат, например клапаны давления, но в других используются три соединенных квадрата, например, с трехпозиционным клапаном. Ромбами обозначаются устройства кондиционирования жидкости, такие как фильтры и теплообменники.

Квадрат используется в основном для клапанов различных типов; клапаны давления и направляющие клапаны являются наиболее распространенным использованием. Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый напорный клапан, за исключением редукционного клапана, называется нормально закрытым и не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться посредством прямого или управляющего давления, которое может возникнуть в любом месте в пределах настройки пружины.

Если разобрать символ предохранительного клапана, мы увидим еще несколько форм, ранее не обсуждавшихся. Первый — стрелка. В большинстве случаев стрелки не используются, и предполагается, что жидкость может течь в любом направлении. В случае нашего предохранительного клапана жидкость проходит через него только в одном направлении, как видно по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае наложенная пружина означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан настроен на 2000 фунтов на квадратный дюйм. Вы заметили пунктирную линию, идущую от нижней части символа, закругляющую угол и прикрепленную к левой стороне. Эта пунктирная линия указывает на то, что клапан управляется непосредственно давлением на его входном отверстии, и что управляющая жидкость может воздействовать на клапан, сдвигая стрелку вправо. На реальном клапане, конечно, нет стрелки, но, как и характер гидравлических символов, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка перемещается до тех пор, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока давление вверх по течению не достигнет 2000 фунтов на квадратный дюйм.

Редукционный клапан является единственным нормально открытым клапаном давления в гидравлике. Как видите, он очень похож на предохранительный клапан, за исключением двух изменений в символе. Во-первых, стрелка показывает, что он течет в нейтральном положении, тогда как предохранительный клапан заблокирован. Во-вторых, он получает пилотный сигнал после клапана. Когда давление на выходе поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления на путь вниз по потоку, что позволяет давлению снова упасть до уровня ниже уставки давления.

Направленные клапаны по-прежнему используют квадратные оболочки, что видно на показанных тарельчатом клапане 2/2 и электромагнитном клапане 4/3. Каждый конверт или квадрат представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не указывает, как смещается клапан, но он блокирует поток в одном положении и пропускает его в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сместить в левую или правую оболочку, по существу реверсив поток из рабочих портов. Символы пружины расположены над каждым из символов соленоида, и это представляет собой двойные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а в случае двигателей — внутрь. Двигатели часто имеют двунаправленное вращение и также имеют треугольник внизу, позволяющий жидкости поступать через любой порт. Некоторые насосы могут одновременно быть двигателями и, кроме того, могут быть двухвращательными, как показано на следующем символе. Символ насоса переменной производительности с компенсацией давления широко варьируется, а иногда просто показан стрелкой внутри круга. Этот конкретный пример является моим любимым, и он несколько прост, хотя он может стать довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и/или электропропорциональных клапанов.

Последней базовой формой, обычно используемой в гидравлических символах, является ромб. Ромбами обозначены устройства кондиционирования, такие как фильтры, нагреватели или охладители. Вы можете себе представить, что пунктирная линия, разделяющая пополам символ фильтра, улавливает частицы по мере их прохождения. Для охладителя две направленные наружу стрелки представляют тепло, излучаемое охладителем. Наконец, показан теплообменник типа «жидкость-жидкость», показывающий путь входящей и выходящей жидкости, отводящей тепло из системы.

Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специализированных символов, представляющих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые я не могу показать. Кроме того, каждый символ, который я показал, представляет небольшую часть возможных модификаций каждого из них; существует, вероятно, сотня или более способов представить гидравлический насос с помощью схематического символа.

Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, безграничны. Я рекомендую вам тратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только откроете для себя уникальные символы, но и увидите уникальные способы использования старых символов и компонентов в гидравлической схеме.

Руководство по общепринятым символам гидравлики

  • Гидравлическая мощность основана на принципе Паскаля; давление, оказываемое на жидкость, распределяется равномерно, приложенное давление равно заданному давлению
  • Наиболее распространенные гидравлические символы представлены стандартом ISO 1219-1:2012
  • Регулировка расхода жидкости в гидравлической системе напрямую влияет на выход; индикаторы температуры и давления используются для создания предохранительного механизма
  • Гидравлические системы преобразуют электрическую и/или механическую энергию в гидравлическую

Гидравлический контур представляет собой все гидравлические компоненты системы. Это включает в себя расположение компонентов и поведение системы в целом общепринятым символическим способом. В этой статье мы обсудим наиболее распространенные гидравлические символы, представленные в ISO 1219-1:2012. Вооружившись знаниями о том, как основные гидравлические компоненты представлены в гидравлической схеме; можно понять широкий спектр различных гидравлических символов, представляющих компоненты, выполняющие аналогичные задачи с небольшими модификациями.

Наиболее часто используемые гидравлические символы:

Гидравлический резервуар

В гидравлическом резервуаре хранится гидравлическая жидкость. Это обязательный компонент любой гидравлической системы. Все гидравлические резервуары открыты для атмосферы, за исключением тех, которые используются в самолетах и ​​подводных лодках.

Гидравлический насос и двигатель

Гидравлический насос преобразует электрическую и/или механическую энергию в гидравлическую энергию. Нижний конец (всасывающая сторона) насоса соединяется с гидробаком, верхний конец соединяется с остальным контуром. Темный верхний треугольник в этих гидравлических символах указывает на то, что жидкость выходит из системы и, следовательно, представляет собой насос.
В случае гидравлического двигателя темный треугольник перевернут, указывая на то, что жидкость поступает в систему. Гидравлический двигатель преобразует гидравлическую энергию в механическую.
Выход системы представлен стрелкой на 45 0 – это можно настроить. Другими словами, насос/двигатель может работать с переменным расходом на один оборот вала. В большинстве промышленных приложений электродвигатели используются в качестве первичных двигателей для вращения гидравлических насосов. Электродвигатель обозначен буквой М внутри круга. Изогнутая стрелка показывает направление вращения вала.





Гидравлические цилиндры

Гидравлические цилиндры можно разделить на цилиндры одностороннего и двустороннего действия.

Цилиндры одностороннего действия могут выполнять операции только в одном направлении и возвращаться в исходное положение под действием пружины.
Цилиндры двойного действия могут работать в любом направлении в зависимости от положения клапана управления направлением.

Клапаны регулирующие

Клапан сброса давления

Предохранительный клапан представляет собой предохранительный клапан типа NC (нормально закрытый), который срабатывает, когда давление в системе превышает максимальное рабочее давление. Нормально закрытое положение указано стрелкой от центральной линии. Пунктирная линия показывает, что давление в системе действует против усилия пружины при срабатывании клапана.

Клапан управления направлением

Клапан управления направлением является жизненно важным компонентом в гидравлической системе. Он управляет положением и направлением привода, управляя потоком жидкости в приводе. Поэтому направляющие регулирующие клапаны могут быть обозначены количеством портов и количеством положений и выбираются в зависимости от области применения.

Способ расшифровки символа клапана управления направлением следующий:

  • Каждый квадрат указывает на одно положение клапана.
  • Центральное положение является нейтральным положением, и в зависимости от применения доступны различные нейтральные положения. Все закрытые порты повышают давление в системе до максимума, приводя в действие предохранительный клапан. В то время как все порты, подключенные в нейтральном положении, разгружают систему, отводя жидкость от насоса непосредственно в бак.
  • DCV можно отличить в зависимости от типа срабатывания. Для изменения положения клапана используются ручные рычаги, механические системы или соленоиды. Для возврата в нейтральное положение используется пружина.

Клапан управления потоком

Клапан управления потоком используется для управления расходом, а также скоростью привода. Положение клапана управления потоком приведет к различному поведению системы – стрелка указывает регулируемое управление потоком.

Существует несколько способов управления потоком:

  1. Расходомер: – контроль расхода на входе привода
  2. Расходомер: – контроль расхода на выходе привода.
  • Отвод: – подача части производительности насоса в бак

Обратный клапан

Обратный клапан позволяет жидкости проходить только в одном направлении и ограничивает поток в противоположном направлении.

Примечание. Стрелка не является частью символа. Он представляет направление, в котором может течь жидкость

Гидравлические символы, обозначающие способы приведения в действие клапана

Пружина
Кнопка
Рычаг тяги/толкания
Соленоид
Сервопривод

Гидравлические символы для индикаторов

Индикатор давления используется для измерения гидравлического давления в любой точке. Следовательно, он обычно подключается между гидравлическим насосом и клапаном управления направлением 9.0060
Индикатор температуры используется для измерения температуры жидкости в системе.
Индикатор потока показывает скорость потока.

Основываясь на приведенной выше информации, можете ли вы понять гидравлические символы и схему ниже?

Прежде всего, вы можете увидеть электродвигатель, приводящий в действие гидравлический насос фиксированной подачи в приведенной выше схеме. Безопасный уровень давления поддерживается с помощью предохранительного клапана, который подключается после насоса.

4/3 Клапан управления направлением приводится в действие электромагнитным управлением, при этом все порты закрыты в нейтральном положении. На рисунке DCV находится в положении 1 st , и, следовательно, жидкость под давлением будет течь к правой стороне привода.
