Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Главная
» Статьи
» Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

09.02.2020 в 19:39

Статьи

Содержание

  1. Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену
    • С естественной тягой
    • С принудительной вентиляцией
    • Комбинированные системы
  2. Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах
  3. Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?
    • Нужна ли вентиляция в вашем деревянном доме?
  4. Видео не дорогая вентиляция в частном доме. Из стены. Так же как её установить.

Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

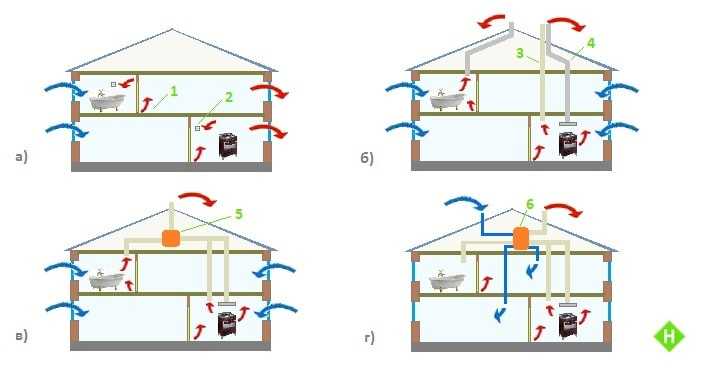

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

  1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
  2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?

– мечта многих, кто хочет обосноваться в уютном и тихом пригороде. Многие из нас слышали, что дерево может дышать, а потому у обычных пользователей сложилось стойкое ошибочное мнение, что вентиляция в таком доме не является необходимостью. Однако вентиляция в деревянном доме – это не только здоровый микроклимат, но и гарантия сохранности деревянных конструкций, которые более всего подвержены гниению.

Нужна ли вентиляция в вашем деревянном доме?

По заявлению экспертов,  вентиляция в деревянном доме – это необходимость. Планировать систему вентилирования воздуха нужно еще на этапе строительства. Главными причинами необходимости качественного воздухообмена в строениях из дерева считаются:

  • Особенности строительного материала. Дерево гигроскопично, это значит, что брусья быстро впитывают влагу из окружающей среды. Отсутствие воздухообмена может стать причиной появления грибка и плесени, начала процесса гниения и разрушения деревянных конструкций.
  • Дышит – не дышит. Многие уверены, что дерево дышит и без дополнительных вентиляционных отверстий. Однако это устойчивое выражение подходит лишь для деревенских изб, где между брусьями всегда оставались множественные зазоры, через которые происходил воздухообмен. Современные дома строят по иной технологии, и щелей в них нет, иначе дом бы не смог сохранять тепло, а значит, вентиляция в деревянном доме своими руками может стать гарантией сохранности тепла и свежего воздуха.
  • Здоровый микроклимат. Человек в процессе своей жизни производит множество отходов жизнедеятельности. Это и углекислый газ, тепловое излучение, испарение влаги и т. д.
  • Деревянный дом, каким бы экологичным он ни был, не сможет сам утилизировать эти продукты, а потому, для создания здорового микроклимата их нужно выводить принудительно.

Видео не дорогая вентиляция в частном доме. Из стены. Так же как её установить.

Категории: Вентиляция в частном доме, Рациональные схемы, Вентиляции через стену, Комбинированные системы, Дом с выходом, Установки в коттеджах, Вентиляция в деревянном доме, Деревянный дом, Дорогая вентиляция

Понравилось? Поделитесь с друзьями!

⇦
Утеплитель для кровли, какой лучше. Правила выбора утеплителя — чем лучше утеплить

⇨
Утепление пола чердака в частном доме. Утепление с помощью керамзита

Вентиляция через стену частного дома и квартиры с выходом на улицу

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Содержание

  1. Схемы вентиляции через стену
  2. Механическая или естественная?
  3. Приточные устройства вентиляции в стенах
  4. Монтаж приточного клапана
  5. Вытяжные устройства в стенах домов

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

    и вот вентилятор установлен

  5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
  6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
  7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

6 способов проветрить дом (и какой из них лучше)

Публикация в блоге

Как зеленый дом действительно «дышит».

Должен ли зеленый дом нуждаться в вентиляционном оборудовании, таком как Zehnder HRV?

Фото: Алекс Уилсон
Одна из особенностей нашего нового дома, которая меня больше всего волнует, едва ли вызывает удивление у некоторых наших посетителей: система вентиляции. Я считаю, что у нас самый высокоэффективный вентилятор с рекуперацией тепла (HRV) на рынке — или, по крайней мере, он находится в самом верху.

Зачем проветривать?

На протяжении столетий дома не проветривали, и все было в порядке, не так ли? Зачем сегодня нужно прилагать все эти усилия (и зачастую значительные затраты) для проветривания домов?

Есть несколько причин, по которым вентиляция сегодня важнее, чем когда-то. Самое главное, что дома 100 лет назад были действительно дырявыми. Обычно у них не было изоляции в стенах, поэтому свежий воздух мог довольно легко проникать через все щели, щели и дыры в ограждающих конструкциях.

Кроме того, строительные материалы, используемые 100 лет назад, были в основном натуральными продуктами, которые не приводили к значительному выделению летучих органических соединений (ЛОС), формальдегида, антипиренов и других химических веществ, которые так распространены в современных строительных материалах, мебели, и вещи.

Варианты вентиляции

Вентиляция может иметь различные формы. В общем случае системы можно разделить примерно на полдюжины общих типов:

Схема системы вентиляции из информационного бюллетеня Building Science Corporation по сбалансированной вентиляции.

Изображение: Building Science Corp.

  • Без вентиляции . Это почти наверняка самый распространенный вариант в американских домах. Не существует механической системы для удаления спертого воздуха из помещения (и влаги) или подачи свежего наружного воздуха. В далеком прошлом, когда здания не были изолированы, эта стратегия работала достаточно хорошо — полагаясь на естественную негерметичность дома. Однако стоит отметить, что даже негерметичный дом не обеспечивает хорошей вентиляции. Чтобы эта стратегия сработала, должен быть либо ветерок на улице, либо значительная разница температур на улице и в помещении. Любое из этих условий создает разницу давлений между помещением и снаружи, приводя в действие эту вентиляцию. В безветренные весенне-летние дни даже в очень прохудившемся доме может быть очень мало воздухообмена.
  • Естественная вентиляция . В этой довольно необычной стратегии используются специальные конструктивные особенности, чтобы обеспечить приток свежего воздуха и избавиться от спертого воздуха. Один из подходов состоит в создании солнечного дымохода , в котором воздух нагревается солнцем, становится более плавучим и поднимается вверх и наружу через вентиляционные отверстия в верхней части здания; это снижает давление в доме, которое всасывает свежий воздух через специально расположенные впускные отверстия. Остальная часть этого сообщения в блоге будет посвящена Mechanical 9.0039 вентиляция.
  • Только вытяжная механическая вентиляция. Это относительно распространенная стратегия, при которой небольшие вытяжные вентиляторы, обычно в ванных комнатах, работают постоянно или с перерывами для удаления спертого воздуха и влаги, образующихся в этих помещениях. Эта стратегия создает умеренное отрицательное давление в доме, которое втягивает свежий воздух либо через щели и другие места утечки воздуха, либо через специально расположенные воздухозаборники. Преимуществом этой стратегии является простота и низкая стоимость. Недостатком является то, что отрицательное давление может втягивать радон и другие почвенные газы, которые нам не нужны в домах.
  • Только приточная вентиляция.  Как следует из названия, вентилятор подает свежий воздух, а застоявшийся воздух выходит через щели и места утечки воздуха в доме. Приток воздуха может подаваться в одно место, распределяться по воздуховодам или подаваться в канальную распределительную систему системы принудительного воздушного отопления для рассеивания. Система вентиляции только приточного типа создает давление в доме, что может быть полезно для предотвращения проникновения радона и других загрязняющих веществ в дом, но это может привести к попаданию влажного воздуха в полости стен и потолка, где могут возникнуть проблемы с конденсацией и влажностью.
  • Приточно-вытяжная вентиляция. Значительно улучшенная вентиляция обеспечивается с помощью сбалансированной системы , в которой отдельные вентиляторы управляют как впускным, так и вытяжным потоком воздуха. Это позволяет нам контролировать, откуда поступает свежий воздух, куда этот свежий воздух доставляется и откуда вытягивается отработанный воздух. Приточно-вытяжные системы вентиляции могут быть как точечными, так и канальными. С помощью канальных систем имеет смысл подавать свежий воздух в наиболее посещаемые помещения (гостиная, спальня и т. д.) и выводить воздух из помещений, где образуются влага или загрязняющие вещества (ванные комнаты, кухня, комната для хобби).
  • Приточно-вытяжная вентиляция с рекуперацией тепла. Если имеются отдельные вентиляторы для подачи свежего воздуха и отвода воздуха из помещения, имеет смысл разместить эти вентиляторы вместе и включить теплообменник воздух-воздух , чтобы выходящий из дома воздух предварительно кондиционировал поступающий наружный воздух. . Этот воздухо-воздушный теплообменник, который сегодня чаще называют вентилятором с рекуперацией тепла или HRV , идеально подходит для холодного климата. Немного другая версия, известная как вентилятор с рекуперацией энергии (ERV), не пропускает влагу (часто преимущество, когда дом становится слишком сухим зимой или слишком влажным летом).

Я твердо убежден, что во всех домах должна быть механическая вентиляция. В более изолированных и тесных домах эта вентиляция тем более важна. Но даже в очень прохудившемся доме нельзя рассчитывать на приток свежего воздуха или безветренные весенне-осенние дни, когда нет перепада давления по ограждающим конструкциям.

Если позволяет бюджет, настоятельно рекомендуется использовать приточно-вытяжную вентиляцию, а если вы делаете это в относительно холодном климате, таком как наш, то обеспечение рекуперации тепла не составляет труда. Механическая вентиляция всегда требует энергии; с рекуперацией тепла потери энергии свежего воздуха сведены к минимуму.

Алекс является основателем BuildingGreen, Inc . В 2012 году он основал Resilient Design Institute .

подождите…

подождите…

Опубликовано 5 февраля 2014 г.
Постоянная ссылка
Цитата

(2014, 5 февраля). 6 способов проветрить дом (и какой из них лучше) Получено с https://www.buildinggreen.com/blog/6-ways-ventilate-your-home-and-what-best

Также на BuildingGreen

Исследуйте архивы

Домашняя вентиляция: какие типы систем доступны?

(Изображение предоставлено Кордеком)

Домашняя вентиляция должна учитываться с самого начала вашего проекта, независимо от того, строите ли вы новый дом с нуля или ремонтируете существующую недвижимость.

Но что мы понимаем под вентиляцией дома? Домашняя вентиляция обычно относится к удалению воздуха и замещению его новым свежим воздухом снаружи. Вентиляция удаляет спертый воздух, обеспечивая свежесть и комфорт в вашем доме, а также помогает удалить влажный воздух, который может привести к таким проблемам, как конденсация и сырость.

Домашняя вентиляция может принимать разные формы, и часто домашняя вентиляция не зависит только от одной. А требования к вентиляции для новостроек предусмотрены Строительными нормами.

Ознакомьтесь с доступными системами вентиляции с помощью этого руководства по вентиляции вашего дома.

Почему важна домашняя вентиляция?

Надлежащая вентиляция необходима для поддержания здоровой окружающей среды, поскольку она:

  • предотвращает повышение уровня влажности (что может привести к образованию конденсата, плесени и, как следствие, к проблемам со здоровьем)
  • подает воздух для приборов, работающих на топливе, таких как дровяные печи
  • удаляет запахи при приготовлении пищи
  • в некоторых случаях может помочь удалить аллергены и другие раздражители, такие как табачный дым

Какие типы домашней вентиляции существуют?

Здания вентилируются с помощью комбинации  неконтролируемой вентиляции  (сквозняков, воздуховодов, струйных вентиляционных отверстий и т. д.) и, все чаще в новых домах,  регулируемой вентиляции  , таких решений, как механическая вентиляция с рекуперацией тепла (MVHR).

Другим решением, которое необходимо продумать с самого начала, является пассивная вентиляция.

Что такое неконтролируемая вентиляция?

Неуправляемая вентиляция — это, по сути, вентиляция, которая всегда активна — ее нельзя включать и выключать. Для многих существующих домов пенобетонные кирпичи и вентиляционные отверстия были предпочтительным решением. Они дешевы в установке, соответствуют части F строительных норм и правил и понятны большинству строителей.

Они могут проветривать дом, но есть ряд предостережений:

  • Если нет ветра, дом может не проветриваться, и наоборот, если дует сильный ветер, дом может быть перепроветриваемым. или наоборот, шторы или мебель внутри дома.
  • Внутренние двери должны быть открыты, чтобы воздух мог проходить через дом, обеспечивая сквозную вентиляцию
  • Вентиляционные отверстия должны быть оставлены в положении «открыто» для обеспечения вентиляции
  • Имейте в виду, что при неконтролируемой вентиляции влажный воздух и запахи распространяются по всему дому, часто конденсируясь внутри или на ткани здания. Это может вызвать проблемы со здоровьем из-за влажности, например пылевых клещей и плесени, или даже повлиять на долгосрочную целостность строительных материалов

Что такое регулируемая вентиляция?

Наиболее управляемые домашние вентиляционные системы «активны» с вентиляторами, которые создают положительное или отрицательное давление в доме. Часто тщательно спроектированные воздуховоды используются для балансировки системы по всему зданию.

Механическая вентиляция всего дома с рекуперацией тепла (MVHR) стала обязательной вентиляцией для проектов самостоятельного строительства. (Тем не менее, такие системы подходят не для всех новых домов — подробнее об этом позже). воздухонепроницаемость улучшается, как и потребность в контролируемой вентиляции — чаще всего в форме MVHR — для поддержания здоровой окружающей среды без ненужных потерь слишком большого количества тепла.

Эти системы состоят из двух независимых воздуховодов, каждый со своим вентилятором:

  • Вытяжной вентилятор вытягивает спертый влажный воздух из влажных помещений (ванных, кухни, подсобных помещений и т. д.). Затем этот загрязненный воздух проходит через теплообменную матрицу, где тепло «восстанавливается», прежде чем он будет выпущен за пределы дома
  • Второй вентилятор всасывает свежий воздух снаружи. Затем он фильтрует его, чтобы избавиться от загрязнений и переносимых по воздуху аллергенов, а затем пропускает его через теплообменную матрицу, чтобы нагреть его — и таким образом подает предварительно подогретый свежий воздух во все жилые помещения и спальни

Одним из основных преимуществ MVHR является улучшение качества воздуха. Кроме того, удаление загрязнений и переносимых по воздуху аллергенов, таких как пыльца, означает, что такие системы очень полезны для людей, страдающих аллергией.

Однако системы MVHR подходят не для всех новых домов. Чем воздухонепроницаемее дом, тем эффективнее будет система MVHR, и общепризнано, что уровень 3 м³/ч/м² необходим, чтобы увидеть реальные преимущества. Таким образом, ваш новый дом должен быть достаточно герметичным, чтобы система MVHR работала эффективно.

Системы MVHR также лучше всего проектировать и устанавливать с самого начала благодаря их воздуховодам. Таким образом, такие системы может быть трудно (но не невозможно) приспособить к существующим объектам.

( ПОДРОБНЕЕ : Эксперт самостоятельной сборки Марк Бринкли рассказывает, каково жить с механической вентиляцией с рекуперацией тепла) домой) перед использованием. Эта система от 9 0039 Beam Vacuum & Ventilation (открывается в новой вкладке) (Изображение предоставлено: Beam Vacuum & Ventilation)

Альтернативные системы контролируемой вентиляции

Вентиляционная установка с принудительным притоком, расположенная на чердаке. (Изображение предоставлено Nuaire)

Если невозможно разместить сеть воздуховодов в доме (например, это часто бывает при ремонте дома, где из-за нехватки места модернизация может быть затруднена), тогда центральная вентиляция можно было использовать систему. Они бывают двух основных типов:

  • принудительная приточная вентиляция (PIV)
  • механическая вытяжная вентиляция (MEV)

Конструкция системы и ограждающих конструкций имеют решающее значение для обеих этих систем, чтобы обеспечить равномерный поток воздуха и избежать любых «пустых зон». ‘ в собственность.

Приточно-вытяжная вентиляция

PIV в первую очередь предназначена для существующих домов с мансардным помещением. Система работает путем аккуратной подачи свежего отфильтрованного воздуха в помещение из блока, установленного на чердаке, и через распределительный диффузор, установленный на потолке.

Центральный блок забирает воздух с чердака или снаружи, фильтрует его и подает в помещение, создавая положительное давление, которое, в свою очередь, вытесняет застоявшийся воздух.

Система принудительной приточной вентиляции подает в дом свежий воздух из блока, расположенного на чердаке. Эта система Drimaster компании Nuaire (открывается в новой вкладке) (Изображение предоставлено: Nuaire)

MEV почти противоположна PIV и фактически представляет собой расположенный в центре вентилятор, который аккуратно вытягивает спертый или влажный воздух из мест с высокой влажностью, таких как ванная или кухня.

Это создает отрицательное давление, которое теоретически равномерно втягивает свежий воздух в помещение через ограждающие конструкции здания.

Стоимость установки PIV или MEV может варьироваться от 500 до 1000 фунтов стерлингов. Тем не менее, для системы MEV может потребоваться больше монтажных воздуховодов, чем для PIV, и, следовательно, стоимость проекта несколько выше в зависимости от доступности.

Это по-прежнему значительная экономия по сравнению с системами MVHR, особенно в домах, где элемент рекуперации тепла неэффективен, а установка воздуховодов просто нецелесообразна.

Пассивная вентиляция

Существуют варианты пассивной вентиляции , которые полагаются на преобладающий ветер или естественную плавучесть, а не на активные вентиляторы для перемещения воздуха, и обеспечивают лучшую циркуляцию и эффективность воздуха, чем струйные вентиляционные отверстия и воздушные кирпичи.

Теплый воздух поднимается вверх, и путем установки тщательно спроектированных вытяжных вентиляционных отверстий на высоком уровне можно использовать эту естественную плавучесть для создания восходящего движения теплого спертого воздуха. Воздухозаборник, расположенный на низком уровне, обеспечивает приток свежего воздуха.

Входящий свежий воздух может быть пропущен через специальный теплообменник для рекуперации тепла из удаленного загрязненного воздуха аналогично активным системам рекуперации тепла.

Архитекторы Кэтрин Робертс и Стивен Харрис разработали систему пассивной вентиляции для своего нового дома в Уэльсе. Теплый воздух наполняет застекленную внутреннюю оранжерею, выходящую на юг, и может распространяться по всему дому через открывающиеся окна первого этажа. (Изображение предоставлено Джеймсом Френчем)

Преобладающие ветровые системы

Преобладающие ветровые системы имеют изготовленные на заказ «раздельные дымоходы», которые устанавливаются в открытых местах, например, на крыше. Одна сторона дымохода впускает воздух в помещение, а противоположная вытягивает его наружу.

Положительное давление преобладающего ветра с наветренной стороны нагнетает воздух в помещение, а отрицательное давление с подветренной стороны создает вытяжку.
