Эл обозначения в схемах: расшифровка графических и буквенно-цифровых обозначений

Обозначения буквенно-цифровые в электрических схемах

Наверное, в любой электрической схеме помимо графических, всегда присутствуют буквенно-цифровые обозначения. Документом, регламентирующим правильные буквенно-цифровые обозначения различных элементов электрической цепи является ГОСТ 2.710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем.

Ниже приведены таблицы из этого документа, содержащие примеры основных распространенных элементов электрических схем с соответствующими им буквенным обозначениям и ссылки для скачивания оригинала ГОСТ 2.710-81 ЕСКД .

Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем

Таблица 2. Примеры двухбуквенных кодов элементов электрических схем

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов	Двухбуквенный код
A	Устройство (общее обозначение)
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговоритель	BA
		Магнитострикционный элемент	BB
		Детектор ионизирующих элементов	BD
		Сельсин — приемник	BE
		Телефон (капсюль)	BF
		Сельсин — датчик	BC
		Тепловой датчик	BK
		Фотоэлемент	BL
		Микрофон	BM
		Датчик давления	BP
		Пьезоэлемент	BQ
		Датчик частоты вращения (тахогенератор)	BR
		Звукосниматель	BS
		Датчик скорости	BV
C	Конденсаторы
D	Схемы интегральные, микросборки	Схема интегральная аналоговая	DA
		Схема интегральная, цифровая, логический элемент	DD
		Устройство хранения информации	DS
		Устройство задержки	DT
E	Элементы разные	Нагревательный элемент	EK
		Лампа осветительная	EL
		Пиропатрон	ET
F	Разрядники, предохранители, устройства защитные	Дискретный элемент защиты по току мгновенного действия	FA
		Дискретный элемент защиты по току инерционного действия	FP
		Предохранитель плавкий	FU
		Дискретный элемент защиты по напряжению, разрядник	FV
G	Генераторы, источники питания	Батарея	GB
H	Элементы индикаторные и сигнальные	Прибор звуковой сигнализации	HA
		Индикатор символьный	HG
		Прибор световой сигнализации	HL
K	Реле, контакторы, пускатели	Реле токовое	KA
		Реле указательное	KH
		Реле электротепловое	KK
		Контактор, магнитный пускатель	KM
		Реле времени	KT
		Реле напряжения	KV
L	Катушки индуктивности, дроссели	Дроссель люминесцентного освещения	LL
M	Двигатели	—	—
P	Приборы, измерительное оборудование Примечание. Сочетание PE применять не допускается	Амперметр	PA
		Счётчик импульсов	PC
		Частотометр	PF
		Счётчик активной энергии	PI
		Счётчик реактивной энергии	PK
		Омметр	PR
		Регистрирующий прибор	PS
		Часы, измеритель времени действия	PT
		Вольтметр	PV
		Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях	Выключатель автоматический	QF
		Короткозамыкатель	QK
		Разъединитель	QS
R	Резисторы	Терморезистор	RK
		Потенциометр	RP
		Шунт измерительный	RS
		Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей	Выключатель или переключатель	SA
		Выключатель кнопочный	SB
		Выключатель автоматический	SF
		Выключатели, срабатывающие от различных воздействий: – от уровня	SL
		– от давления	SP
		– от положения (путевой)	SQ
		– от частоты вращения	SR
		– от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформатор тока	TA
		Электромагнитный стабилизатор	TS
		Трансформатор напряжения	TV
U	Устройства связи. Преобразователи электрических величин в электрические	Модулятор	UB
		Демодулятор	UR
		Дискриминатор	UI
		Преобразователь частоты, инвертор, генератор частоты, выпрямитель	UZ
V	Приборы электровакуумные, полупроводниковые	Диод, стабилитрон	VD
		Прибор электровакуумный	VL
		Транзистор	VT
		Тиристор	VS
W	Линии и элементы СВЧ Антенны	Ответвитель	WE
		Короткозамыкатель	WK
		Вентиль	WS
		Трансформатор, неоднородность, фазовращатель	WT
		Аттенюатор	WU
		Антенна	WA
X	Соединения контактные	Токосъёмник, контакт скользящий	XA
		Штырь	XP
		Гнездо	XS
		Соединение разборное	XT
		Соединитель высокочастотный	XW
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
		Тормоз с электромагнитным приводом	YB
		Муфта с электромагнитным приводом	YC
		Электромагнитный патрон или плита	YH
Z	Устройства оконечные Фильтры. Ограничители	Ограничитель	ZL
		Фильтр кварцевый	ZQ

Таблица 3. Буквенные коды для, обозначающие функциональные назначения элементов

Скачать бесплатно ГОСТ

• ГОСТ 2. 710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем в оригинале:

Похожие материалы

Обозначения буквенно-цифровые в электрических схемах. гост 2.710

Содержание

Токоведущее, коммутационное, осветительное оборудования

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.

Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.

См. также: Составление сметы на электромонтажные работы

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема. В — Токоведущая или заземляющая шина.

В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. У замыкателя происходит всё наоборот. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

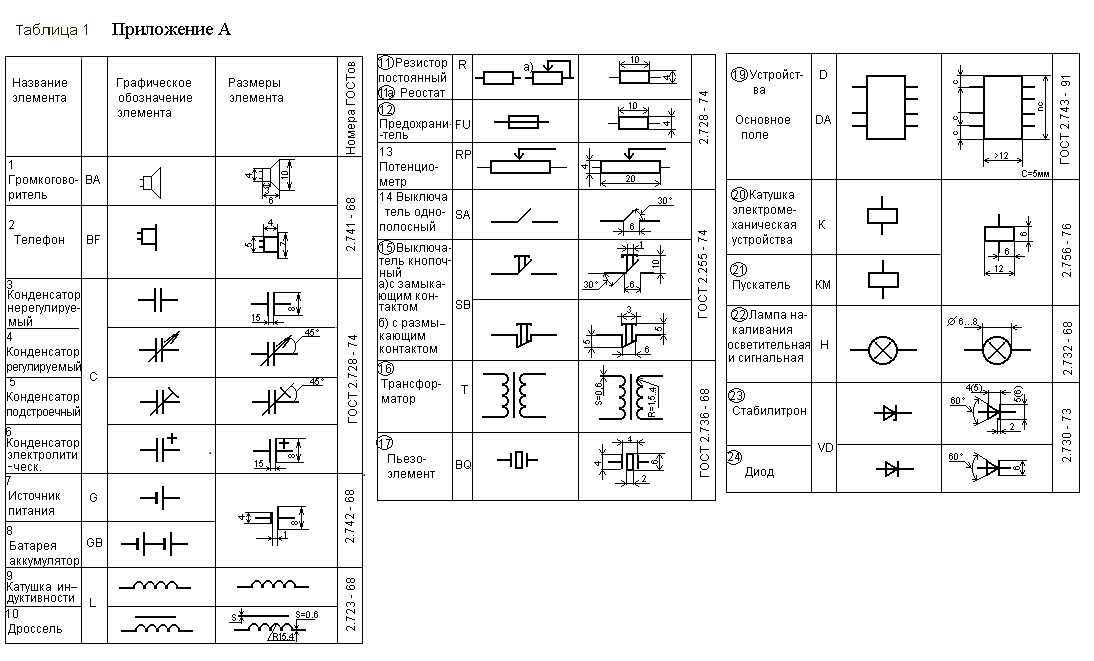

Условные графические обозначения радиоэлементов

Виды и типы электрических схем

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.

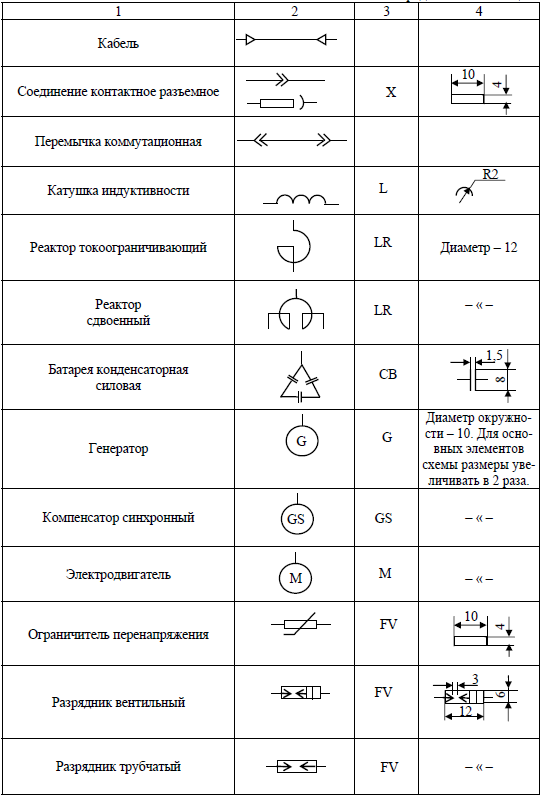

Графическое обозначение электроэнергетических объектов на схемах

Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Е — ИМ, на который дополнительно установлен ручной привод. УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

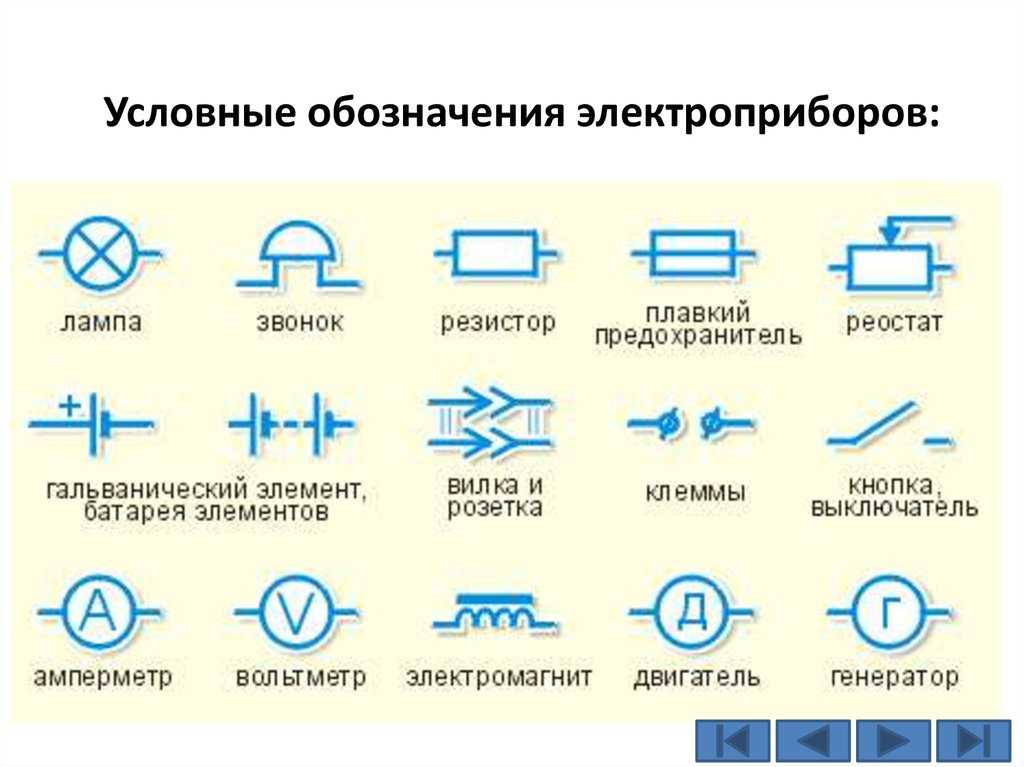

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

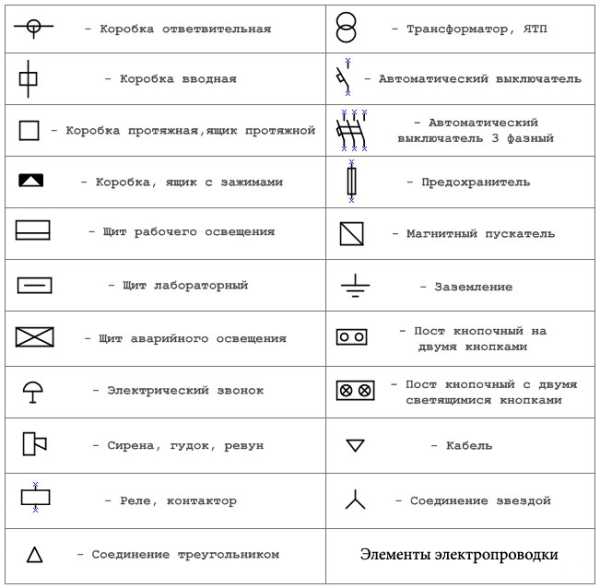

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Токоведущее, коммутационное, осветительное оборудования

Все это также отображается графически.

Обозначение конструктивного расположения конструктивное обозначение. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции.

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Дает общее представление о функционировании объекта. На функциональной схеме указаны блоки и связи между ними Принципиальные.

Все это также отображается графически. ГОСТ 2. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте. В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Читайте дополнительно: Подключить свет на участке

В — Токоведущая или заземляющая шина. В первом случае работает то одна цепь, то другая. Контакт 12 сигнального реле К4, которое расположено на месте в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3.

Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме.

Буквенные обозначения Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Рис 1.

Содержание и способ записи конструктивных обозначений для конкретных объектов принятая система координат и их обозначений, последовательность уровней входимости и т. I — Ответвления. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Монтажные схемы и маркировка электрических цепей

Токоведущее, коммутационное, осветительное оборудования

УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением.

Виды и типы электрических схем

Например, предохранитель и резистор имеют незначительные отличия. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата. Указывают расстояния от элементов до стеновых ограждений. Данные об элементах следует записывать в перечень элементов, оформляемый в виде таблицы по ГОСТ 2. Между элементами проводят линии связи.

Условные обозначения выключателей на чертежах и схемах Есть отдельные изображения для переключателей. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному. Их сразу можно отличить от других элементов. Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

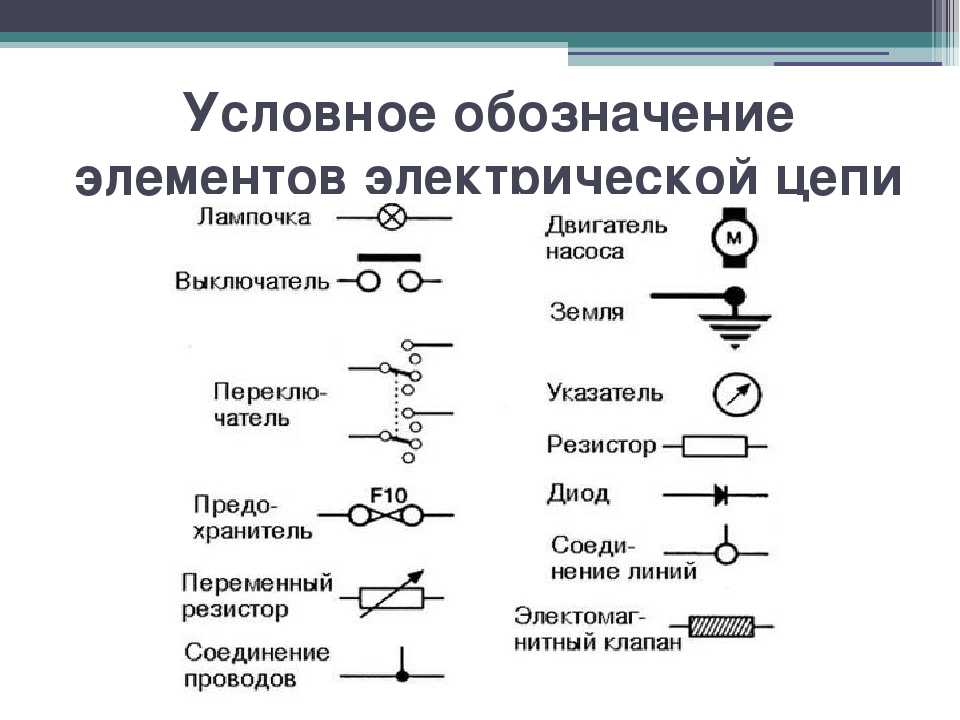

Условные обозначения элементов схем

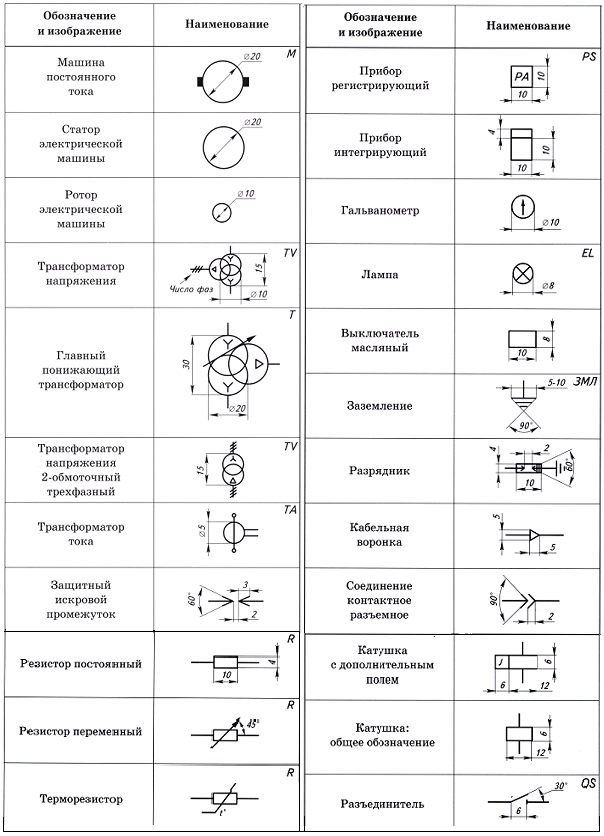

Стандартные условные графические и буквенные обозначения элементов электрических схем

Использованы материалы сайтов: http://www. cxem.net и http://www.baurum.ru
