Чтобы сделать территорию возле дома защищенной и безопасной, используют домофон на калитку. Визитеры, подойдя ко входу, звонят, по специальному кабелю сигнал передается непосредственно в дом. Владелец или охрана после визуальной оценки обстановки открывают калитку, не выходя из дома. Для этого следует снять трубку и нажать соответствующую кнопку, открывающую замок.

Разновидность моделей

Вернуться к оглавлению

Содержание материала

• 1 Типы домофонов
  • 1.1 По функциональным возможностям
  • 1.2 По типу аудиосвязи
  • 1.3 По типу установки
  • 1.4 По числу пользователей
• 2 Стандартная комплектация
• 3 Особенности при покупке устройства для частного дома
  • 3.1 Выбираем бюджетное приспособление

Типы домофонов

Установка домофона на калитку обеспечивает комплексную и надежную защиту, посторонние люди не смогут попасть за ворота. Цена на данное устройство выше, чем у стандартного варианта, однако такое решение гарантирует безопасность. Многие потребители останавливают выбор на уличном приспособлении, поскольку это делает территорию вокруг дома безопаснее.

Накладная панель с защитным кожухом

Домофон – простое, удобное и относительно недорогое устройство для ограничения доступа и обеспечения дистанционного аудио- или (и) видеоконтакта между владельцем и гостем. Охраняемой территорией выступают различные категории объектов:

• частная фирма;
• многоквартирный жилой дом;
• двор в городе, оборудованный закрытыми воротами;
• детский садик или школа;
• частный дом вместе с прилегающей территорией.

Модель с поддержкой видео

Существует разнообразие в сферах применения устройства и конструктивных решениях.

Главная функция остается неизменной – установление контакта между желающим проникнуть на защищаемую территорию и человеком внутри нее.

Комплектность набора

Конструктивно устройство представляет собой вызывную панель (устанавливают элемент вне помещения – на калитке) и непосредственно домофон. Большинство современных приспособлений ориентировано на функционирование в индивидуальном режиме. Даже при отсутствии электричества в центральной сети дом и дворовая территория останутся под защитой. Разберем подробнее основные типы.

Схема функционирования

По функциональным возможностям

В данной категории выделяют устройства следующих видов:

1. Аудиодомофон, позволяющий установить аудиоконтакт с тем, кто хочет попасть в дом. При этом визуальный контроль обстановки отсутствует.
2. Приспособление, которое отображает видео и фото с помощью камеры встроенного типа, что дает возможность детального обзора. Его называют видеодомофоном. Маленькая встроенная камера имеет небольшой размер прорези для объектива. Монтируют ее непосредственно в уличную панель. Некоторые конструкции оборудованы инфракрасной подсветкой с помощью мощных светодиодов.

Схема подключения питания

Такое конструктивное решение обеспечивает отличное качество картинки даже в ночное время. Исходя из вида монитора, отслеживают не только пространство непосредственно перед калиткой, но и в любом месте придомовой территории. Для этого необходимо дополнительно установить камеру.

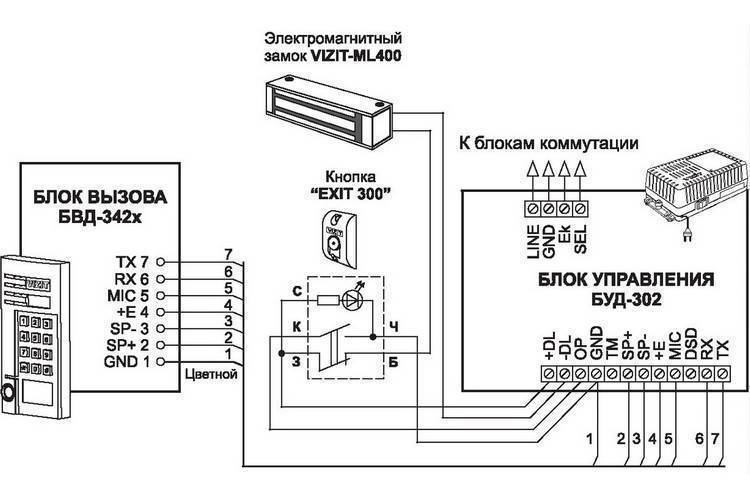

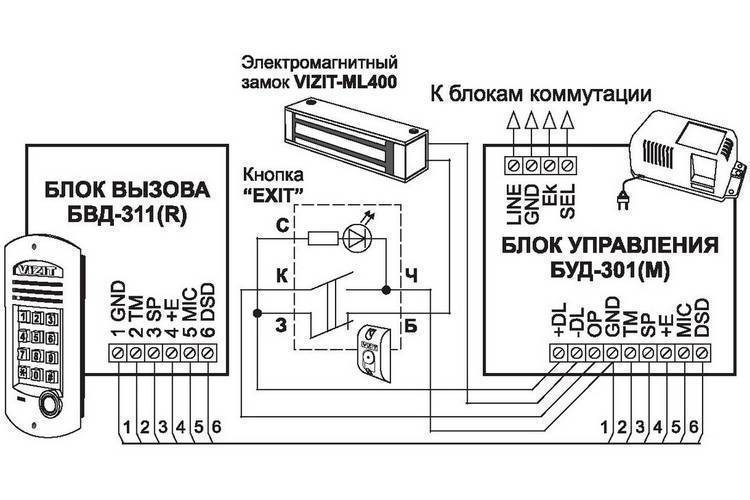

Схема включения замка

Монитор четырехканального типа дает возможность одновременно получать данные с четырех разных камер. Это позволяет осуществлять контроль, например, за автостоянкой или садом. В стандартную комплектацию видеодомофонов входят пятидюймовые настенные мониторы и интегрированная трубка для разговоров.

Схема размещения проводов

Современные устройства топ-производителей оснащены встроенным электронным блоком с запасом памяти для фиксирования видеозаписи. Они отличаются по количеству сохраняемых кадров. Это дает возможность контролировать происходящее даже в случае вашего отсутствия. Если необходим экран большого размера, устанавливают настольный монитор нужных параметров, рядом помещают трубку для переговоров.

Проверка функционирования

Электромагнитные или электромеханические замки для домофона, размещенные на вызывной панели, позволяют дистанционно открывать калитки. Популярны цветные варианты видеодомофонов. Устройства черно-белого типа производителями в настоящее время не выпускаются, поскольку они неактуальны.

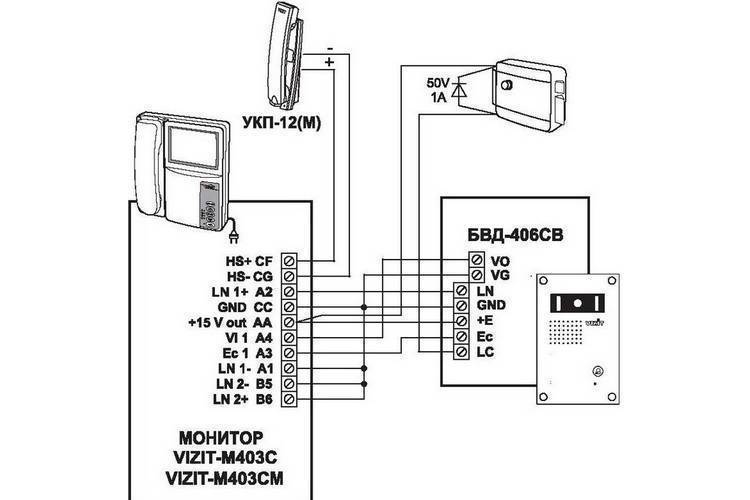

Схема соединения устройств

По типу аудиосвязи

По этому критерию устройства бывают симплексного и дуплексного типа:

1. Сигнал симплексного типа организует последовательные переговоры. Управление связью осуществляется при помощи соответствующей кнопки, размещенной на пульте управления. Такой подход обеспечивает качественную громкую связь.
2. Сигнал дуплексного типа организует переговоры синхронно – в одну и другую сторону одновременно. Контакт осуществляется через переговорную трубку, которая аналогична стационарному телефонному аппарату.

Разнообразие фирм производителей

Недавно дуплексного варианта не было, симплексный же тип обладает рядом технологических и конструктивных ограничений. Пользователи в один голос утверждают, что симплексный тип – это крайне неудобное решение при эксплуатации. На сегодня большинство устройств оснащены дуплексным типом аудиосвязи. Домофоны с симплексным сигналом при необходимости можно перемонтировать на дуплексный тип, так как первые модели устарели.

Сенсорная модель

По типу установки

Выделяют устройства трех типов:

1. Координатно-матричный домофон. Вызывной блок в таком приспособлении соединен с основной частью при помощи специального многожильного кабеля (так, для 100 пользователей понадобятся два кабеля, которые состоят из 10 проводов, формирующих своеобразную матрицу 10х10). Главная часть устройства координатно-матричного типа – коммутатор. Через него происходит подключение кабельной линии.
2. Домофон линейного типа. Здесь от вызывного блока непосредственно к каждому пульту управления пролегает отдельный кабель. Это увеличивает стоимость монтажа, поскольку повышается уровень сложности. Приспособления линейного типа рационально применять при небольшом числе пользователей.
3. Приспособления двухпроводного типа. Данная модель производится без коммутатора, соединение частей устройства выполняют с помощью двухпроводного кабеля.

При этом применяют специальные пульты управления, оснащенные декодером.

Схема запитки

Современные домофоны монтируют с применением любой из перечисленных систем. Двухпроводной тип прост для установки, однако пульты управления более дорогие. При возникновении неполадок при таком виде соединения сложнее найти и устранить проблему, по сравнению, например, с координатно-матричным типом.

Электрическая принципиальная схема

По числу пользователей

Бывают три вида:

1. Индивидуальное приспособление. Оно ориентировано на подключение одного пульта управления. Возможен вариант установки нескольких пультов, но только в параллельном варианте. Такой тип подходит для офисов, квартир, частных домов.
2. Приспособление для малого количества пользователей. В нем бывает максимум 10 пультов управления. Данные устройства выполнены по схеме «прямой вызов». Вызывные блоки оснащены отдельными кнопками для каждого абонента. Рационально будет использовать этот тип домофонов для маленьких подъездов и небольших офисов.
3. Многопользовательские устройства. Они предназначены для большого количества пользователей. Отдельные модели обслуживают до 300 человек. Такой тип подойдет для многоквартирного дома.

Многопользовательское устройство

Есть некоторые отличия домофона на калитку от квартирного. Их важно учитывать при выборе и покупке устройства:

• вызывная панель находится дальше от домофона;
• специальный замок, расположенный на калитке или воротах, который организует бесконтактное управление.

Подключение к телевизору или видеорегистратору

Вышеуказанные особенности обусловливают высокую стоимость домофона для загородной дачи по сравнению с квартирным аналогом.

Есть одно обязательное условие при монтаже домофона. Для этого должна быть установлена металлическая дверь высокого качества (двухслойная или трехслойная). Также она должна быть закреплена с использованием шарикоподшипниковых петель высокого качества и обладать высокой жесткостью. Правильная установка двери для домофона предполагает ее свободное движение на петлях по всему рабочему диапазону, без отклонений в какую-либо сторону вследствие воздействия собственного веса.

Устройство в сочетании с магнитной кнопкой

Соответственно, монтирование домофона на ворота или калитку подразумевает высокую прочность и надежность калитки. Жесткость в данном случае можно обеспечить, закрепив по периметру профильную трубу прямоугольной формы (ее сечение должно быть как минимум 20х40 миллиметров).

Беспроводное приспособление

Вернуться к оглавлению

Стандартная комплектация

Полный комплект оборудования для монтажа домофона содержит следующие элементы:

• антивандальный вызывной блок (из современных – ARNY AVP-NG420), который монтируется на входе;
• источник бесперебойного электропитания;
• электронный блок;
• электрозамок: электромеханический или электромагнитный;
• доводчик входной двери;
• впускная кнопка;
• считыватель ключей электронного типа, он обычно располагается непосредственно в вызывном блоке;
• приспособление для переговоров – трубка;
• провода и крепежные элементы;
• комплект электронных ключей, которые могут быть как контактного, так и бесконтактного типа.

Состав системы контроля доступа

Популярны электронные ключи бесконтактного типа, которые нельзя продублировать – «ТК-13». Выпускает их отечественный производитель.

Вернуться к оглавлению

Особенности при покупке устройства для частного дома

Выбирая видеодомофон на калитку, необходимо тщательно изучить, что должно входить в стандартную комплектацию. Также следует проверить наличие всех элементов, при необходимости внести коррективы. Есть модели с высокими антивандальными характеристиками.

Они предназначены для многоквартирных домов, устанавливать их в загородном доме нерационально. Особое внимание при покупке видеодомофона для загородной дачи следует обратить на показатели монитора и камеры. Хорошее решение – набор приспособления CTV. Он легко интегрируется со стандартными устройствами.

Схема запитки дополнительной видеокамеры

Есть модели устройств, оснащенные дополнительными элементами (датчики и системы), которые расширяют функционал приспособления. К примеру, модели с сенсорным управлением, датчиками движения. Также существуют индивидуальные домофоны, автоматически оповещающие владельца через СМС о вероятном проникновении посторонних на охраняемую территорию.

Камера для домофона

Бывают комплектации приспособления с одной или большим количеством дополнительных камер, которые дают возможность комплексного отслеживания ситуации вокруг дома и перед входом в него. В продаже есть домофоны беспроводного управления с электромеханическим замком. Стоимость их выше, но таким образом управление приспособлением осуществляют практически из любого места в доме.

Схема многопользовательского подключения

Один из важных нюансов – выбор замка для домофона. Дача или загородный дом всегда будет под надежной защитой, если установить врезной механический замок. Монтаж устройства более сложен, поэтому своими руками этого лучше не делать.

Схема интеграции видеодомофона в сеть с IP камерами

Замок механического типа также требует более дорогого обслуживания. Зато при отсутствии электроэнергии такое приспособление будет обеспечивать безопасность. Если приобретен электрический замок, обязательно установите источник индивидуального бесперебойного электропитания.

Комплектация электромеханического замка на калитку

Для частного дома, в котором хозяин проживает постоянно, предпочтительна установка приспособления с кнопочным вызывным блоком. При воздействии низких температур (что не редкость на Севере) сенсорные конструкции могут давать сбои и задержки. Для загородной дачи, где зимой практически никого нет, вариант с сенсорным вызывным блоком будет вполне приемлемым решением.

Принцип работы приставки

Выбираем бюджетное приспособление

Если вы абсолютно уверены в отсутствии угрозы проникновения на территорию, а также не имеете желания или возможностей тратить большую сумму для более детального оповещения о гостях, хорошим решением будет установка аудиодомофона. В данном случае в комплектации не предусмотрены видеокамеры и мониторы.

Это приспособление – отличный вариант, если вам не нужно видеть лица пришедших посетителей.

Идея врезки в столб

Подключать домофон своими руками не рекомендуется. Сотрудничество с профессионалами имеет следующие преимущества:

• качественное выполнение работы;
• соблюдение оговоренных сроков;
• обслуживание устройства в гарантийный период, а также в последующем;
• квалифицированная консультация при возникновении каких-либо вопросов.

Установка изделия «Slinex ML-20 IP»

Не меньшее значение, чем конструктивные особенности, имеет бренд, выпускающий приспособление, а также место его приобретения. Что касается брендов, рекомендуем популярные Optimus, Falcon и Cisa. Из распространителей позитивно выделяются интернет-магазины AliExpress (Алиэкспресс) и Domofons, гипермаркет «Леруа Мерлен», торговый дом «Тинко», где можно купить данные изделия.

Подключение домофона схема в подъезде и квартире доме

Опубликовано: 09.08.2022

Содержание

• Особенности установки домофона в частном доме
• Установка домофона в квартире
• Полезное видео

Люди всегда старались заботиться о своей безопасности. С развитием технологий и появлением на рынке новых устройств домофоны смогли в значительной степени вытеснить из повседневной жизни обычные звонки. Схема подключения домофона с электромагнитным замком, установка в подъезде и квартире – тема нашей статьи.

И это совершенно не удивительно, так как они более информативны, удобны в использовании и дают возможность дистанционно управлять замком. При этом домофоны можно успешно использовать не только в многоквартирных но и в частных домах.

В качестве удачного дополнения калитки или входной двери домофон может стать достаточно эффективным средством, предупреждающим несанкционированные визиты. Весьма полезной может оказаться и функция видеосвязи, которой оснащены последние модели этих устройств. Кроме того монтаж домофона не представляет собой особенной сложности, а потому часто для его установки не обязательно прибегать к услугам специалистов.

Особенности установки домофона в частном доме

Прежде всего необходимо определить ключевые моменты установки. Вызывной прибор, представляющий собой устройство, предназначенное для вызова жильцов или ведения переговоров, устанавливается снаружи. Современный рынок предлагает потребителям модели, которые могут быть рассчитаны на несколько человек и оборудованы специфическими функциями контроля доступа, что позволяет без труда подобрать модель как для частного дома, так и для многоквартирного подъезда.

Основной блок устанавливается в помещении и предназначается для бесед с визитерами.

Домофон может стать надежной защитой от нежелательных посещений и визитов.

Система доступа содержит следующие элементы, которые в зависимости от модификаций могут быть изменены:

• устройство вызова;
• запирающий электронный или магнитный замок;
• видеодомофон или переговорная трубка;
• блок питания (сеть).

Первым делом следует определить место установки. Угол обзора (в случае применения видеодомофона) и удобство эксплуатации в целом будет напрямую зависеть от того, насколько правильно выбрано место расположения устройства. Считается, что лучшим вариантом будет его расположение со стороны открытия двери на высоте 1,5-1,6 метра от пола. Если же речь опять идет о видеодомофоне, то лучше всего установить его именно на высоте 1,6 м от пола. Переговорное же устройство можно монтировать в любом подходящем месте помещения.

В случае удаленного расположения домофона лучшим местом для монтажа вызывной панели будет забор или призаборный столбик, расположенный у входа. Прикручивается устройство при помощи саморезов. На калитке устанавливается электромеханический замок, который играет роль запорного устройства и срабатывает от сигнала системы домофона. Подключение конструкции осуществляется посредством двухжильного кабеля. Кабель крепится на маркированные клеммы, а провод укладывается в пластмассовые каналы.

Монтировать провода будет намного проще, если об установке системы позаботились заранее еще на стадии проектирования. В таком случае все линии питания и управления уже закладываются в стены и землю, а владельцу остается только подключить домофон, не нарушая их целостности.

Следующим этапом станет размещение переговорного устройства внутри помещения. В зависимости от выбранной модели домофона осуществляется его подключение к вызывной панели. Данные работы не вызывают особых затруднений и проводятся согласно эксплуатационной инструкции устройства.

Не стоит забывать и о таком элементе как доводчик, который контролирует процесс закрывания двери (калитки) и регулирует его скорость. При помощи регулировочных винтов можно задать необходимый «дохлоп». На последнем этапе происходит подключение к системе питания (если, конечно, ваша модель не работает от аккумуляторов).

Установка домофона в квартире

Принцип подключения устройства в квартире в целом схож с принципом подключения в частном доме. Среди некоторых отличий можно отметить увеличение метража кабелей, а также необходимость установки специальной коммутационной аппаратуры, которая обеспечивает связь всех абонентов многоквартирного дома с вызывной панелью.

На входной двери подъезда, как правило, устанавливается магнитный замок, имеющий большую силу удержания, который срабатывает от сигнала домофона.

При этом самым сложным этапом монтажа домофона в многоквартирном доме можно назвать подключение переговорного устройства к вызывной панели на входе. В данной ситуации (если по каким-либо причинам разводка кабелей не была выполнена заранее) лучше всего не штробить для этого стены, а уложить его в специальный кабель-канал. Провод аккуратно спускается по шахте подъездного щитка до первого этажа и ведется к месту, где расположена панель вызова. А далее все осуществляется по той же схеме, что и в частном доме.

Конечно, существует и более простой способ монтажа – устройство может быть установлено сразу за входной дверью в квартиру, а не на входе в подъезд. Но в данном случае вы сможете лишь впустить своих гостей в квартиру, а для входа в подъезд им придется «искать» того, кто откроет для них парадную дверь.

Монтаж домофона можно легко выполнить самостоятельно. Главное знать основные принципы и иметь в наличии необходимый инструмент.

Для подключения домофонов лучше всего использовать кабели сигнального типа – витую пару FTP 4x2x0.5 или КВК П2 2х0,75. Для присоединения аудиотрубки можно использовать витую пару или обычный двужильный телефонный провод. Запитка электрозамка осуществляется при помощи двужильного кабеля ШВВП 2х0,75.

Стоит отметить некоторые нюансы касательно использования замков. В случае отключения электроэнергии, электромагнитный замок перестанет выполнять свои функции и дверь будет постоянно открыта. А вот электромеханический замок все равно останется закрытым. Эту особенность лучше всего учесть при выборе домофона для частных домов.

Полезное видео

Ознакомиться с полезными материалами по установке домофонов вы можете на видео ниже:

ЮС

Видеодомофон
CR-108A Инструкция.	Цветной видеодомофон Инструкция.
Четырехпроводная видеоинструкция по интеркому	Цифровая охранная система видеодомофона Инструкция.

Аксессуары для внутренней связи
Аксессуары для внутренней связи Инструкция.	Инструкция по замкам
Инструкция по электрическим защелкам	ЛК-1030 Инструкция
РИ-300 Инструкция	РИ-331 Инструкция
РИ-350 Инструкция

Требуется помощь в установке системы внутренней связи.

Наймите профессионального установщика в Лос-Анджелесе

Системы внутренней связи становятся новой тенденцией в области безопасности, которую многие домовладельцы и предприятия перенимают в век технологий. И по большей части это дискретное и безопасное решение для домов и предприятий, позволяющее точно знать, кому вы открываете свою дверь, прежде чем вы направитесь к двери, сделало жизнь намного проще и безопаснее для большинства домов и предприятий, таких как установка системы внутренней связи.

Многие люди очень беспокоятся, когда звонят в дверь или кто-то стучит в их парадную дверь, и не знают, кто это. В таких случаях, к счастью, есть система внутренней связи, которая теперь может помочь решить эту проблему за вас.

Но системы внутренней связи могут делать больше, чем просто проверять, кто находится у вашей входной двери. На самом деле, в большинстве случаев вы обнаружите, что дома и семьи используют системы внутренней связи, чтобы созывать членов семьи вместе, может быть, на ужин, если дом, в котором они живут, большой, или вы просто не всегда чувствуете необходимость подойти к ним. комнаты каждого, чтобы сообщить им что-то, когда вы можете сделать это, не выходя из дома. Иногда вы можете захотеть сообщить что-то кому-то в вашем доме, но он/она слишком далеко, и крик может помочь, но в большинстве случаев это считается откровенной грубостью, особенно если человек, с которым вы общаетесь, старший. Использование телефона для общения также может быть довольно дорогим. Что оставляет вас с недорогим и более удобным вариантом, системой внутренней связи.

Домофоны в парадных дверях также требуют от вас относительно средних столярных навыков, а также некоторых простых навыков подключения проводов. Если нет, то вам, возможно, придется нанять профессионала, который сделает работу за вас, что будет стоить вам дополнительных затрат на труд. Но с постоянно развивающимися технологиями теперь вы можете найти даже системы внутренней связи с питанием от батареи, что означает, что они могут работать без проводов, и вам не нужно прокладывать провода через стены.

Система внутренней связи будет хорошей инвестицией, чтобы обеспечить вам спокойствие, поскольку это простой, удобный и высокоэффективный метод, который вы можете использовать для мониторинга и даже контроля того, кто имеет доступ и входит в вашу собственность. Проще говоря, домофон обеспечит вам ощущение безопасности и комфорта, так как вы всегда будете знать, кто находится в вашем помещении. Кроме того, вам никогда не придется беспокоиться или нервничать из-за того, кто с другой стороны стучится в вашу дверь. Вам просто нужно найти лучшую систему внутренней связи, которая наилучшим образом соответствует вашим потребностям и предпочтениям.

Если вам нужна установка системы внутренней связи, позвоните нам по телефону: 818564-3496

Виды услуг внутренней связи

Многие компании и предприятия занялись технологической безопасностью и занимаются производством и поставкой услуг внутренней связи и также их установка. Технологии также смогли предложить различные услуги системы внутренней связи, которые вы можете выбрать в зависимости от ваших потребностей и предпочтений в отношении внутренней связи, которую вы покупаете для своего дома или бизнеса. Некоторые из систем внутренней связи включают в себя;

• Аудиодомофоны
• Аудио/видео переговорные системы с APP
• Домофонные системы
• Беспроводные системы внутренней связи
• Системы беспроводного дверного звонка
• Системы внутренней связи на базе IP
• Системы межкомнатной внутренней связи.

Таким образом, независимо от того, какой тип переговорной системы или какой дизайн вы ищете, вероятность того, что вы найдете наилучший вариант, отвечающий всем вашим потребностям, довольно высока. Дополнительным преимуществом домофонов является то, что их можно установить как для внутреннего, так и для внешнего использования или даже для обоих в одном и том же помещении, используя компьютерные сети и телефонные линии. Мы делаем профессиональную установку системы внутренней связи.

Установщики систем внутренней связи

В большинстве случаев вы обнаружите, что компании, которые производят и продают эти системы внутренней связи, также предлагают услуги по установке, особенно для проводных систем внутренней связи, которые требуют от вас некоторых базовых навыков и знаний в области проводки и возможно, даже столярное дело. Установщики системы внутренней связи также различаются в зависимости от типа системы внутренней связи, которую вы планируете установить в своем доме или на работе.

Преимущества установки домофона дома или в офисе

Независимо от того, решите ли вы установить систему аудио- или видеодомофона, которая позволит вам идентифицировать и/или общаться с людьми у вашей входной двери или в вашем доме, вы поймете, что есть много преимуществ, которые может помочь этот вариант ты с. Некоторые из них были подробно рассмотрены ниже.

• Комфорт — установка и использование домофона в вашем доме или на работе даст вам некоторое спокойствие, особенно когда речь идет о том, кто находится в вашем помещении и чем он занимается.
• Безопасность. Также известно, что системы внутренней связи препятствуют проникновению злоумышленников к вашему дому. Также известно, что они довольно эффективны, когда речь идет о предотвращении вторжений в дом, поскольку звонящие должны, во-первых, идентифицировать себя, чтобы получить доступ, и ждать, пока людям внутри дома не нужно открывать дверь или даже куда-либо идти. возле него, чтобы увидеть или услышать, кто находится за дверью.
• Удобство – после того, как вы установили домофон, вам больше не нужно иметь дверные звонки, ключи и даже замки на дверях. Вы также избавитесь от привычки тащиться к входной двери и/или воротам, чтобы увидеть, кто хочет получить доступ к вашему помещению. Все это вы сможете сделать, просто нажав на кнопку.
• Простая настройка – настройка и установка систем внутренней связи, особенно беспроводных систем внутренней связи, относительно просты. Вам не понадобится помощь какого-либо подрядчика или гида, чтобы помочь вам в этом процессе. Вам просто нужно следовать инструкциям, и вы будете настроены в течение нескольких минут.

Установка систем внутренней связи

Как упоминалось ранее, в настоящее время существуют десятки, если не сотни, компаний и предприятий, которые производят и продают системы и модели внутренней связи на рынке. И у каждого из них своя процедура и способ установки. Это означает, что вам необходимо внимательно прочитать инструкции по эксплуатации, и всякий раз, когда вы считаете, что не можете правильно установить эти устройства безопасности, вы можете нанять профессионала, который сделает эту работу за вас по согласованной цене.

Советы по установке домашнего переговорного устройства – Установка системы внутренней связи

правильно, ваша домашняя система внутренней связи может быть запущена и запущена в кратчайшие сроки.

Нынешнее поколение и эпоха, в которой мы живем, заставили всех теперь делать все, что возможно, своими руками, и системы внутренней связи не являются исключением. Кроме того, тот простой факт, что для их установки не требуется много технической информации, делает их дополнительным преимуществом. Зачем вам нанимать профессионала и платить ему за то, что вы можете сделать сами, а деньги тратить на что-то еще, что будет продуктивно? Если вы чувствуете, что можете правильно установить домофон своими руками, сделайте это.

Но иногда вам может быть трудно правильно понять инструкцию по установке вашей новой системы внутренней связи. Вот почему это руководство — именно то, что вам нужно, и мы считаем, что оно поможет сделать весь процесс установки простым и легким для вас. И вы также поймете, что большинство систем внутренней связи очень похожи, и эти шаги могут вам помочь.

Шаг 1: осмотр главного корпуса или коробки станции

Вам необходимо осмотреть и измерить коробку главной станции, чтобы определить размеры, которые необходимо вырезать на стене или разместить в безопасном месте. Вам также необходимо найти хорошее и безопасное место для главной станции вдали от широкой публики; как посетители, другие члены семьи и друзья. Где-то частный по крайней мере может сделать. Большинство производителей рекомендуют фланец или кронштейн с отверстиями, в которые будут крепиться винты при установке мастер-станции на стену.

Вам также необходимо определить форму и размер отверстия для главной станции вашей внутренней связи, а также другие условия ее крепления. Вы должны попытаться убедиться, что отверстие, которое вы вырезаете, расположено между шпильками внутри вашей стены. Также необходимо определиться с оптимальной высотой мастер-станции над полом. По крайней мере, 5 футов может подойти и выглядит как хороший компромисс как для невысоких, так и для высоких людей.

Затем вы можете начать с просверливания отверстий диаметром 3/8 дюйма в том месте, где вы планируете установить мастер-станцию. После этого вы можете использовать сабельную или замочную пилу, чтобы прорезать стену и сделать отверстие соответствующего размера для мастер-станции. Затем вы можете поместить мастер-станцию ​​в отверстие и убедиться, что она правильно подходит к отверстию. При необходимости можно даже обрезать края, чтобы сделать их более гладкими. Затем отложите этот блок в сторону, пока не закончите монтаж проводки.

Шаг 2: проделайте одинаковые отверстия в стенах для каждой подстанции

Как и в случае с основной коробкой станции, вам также нужно будет измерить размеры подстанций и отверстий для них. Обрежьте их также по мере необходимости. Вам также придется отложить в сторону подстанции и начать работать над тем, как вы будете устанавливать проводку домофона.

Шаг 3: проверьте электрическую схему

Для большинства систем внутренней связи требуется, чтобы только главная станция была подключена к электрической системе дома. А многожильные кабельные соединения используются для соединения главной станции с подстанциями. Эти кабели обычно поставляются производителем вместе с комплектом. Но если вы чувствуете, что того, что у вас есть, будет недостаточно, то вы можете приобрести больше у поставщика радиоэлектронных запчастей. И покупайте только рекомендованный кабель.

Шаг 4: проложите отдельный многожильный кабель от каждой подстанции к главной станции

Вы можете проложить провода от подстанций вниз по стенам в подвал или подвал, если хотите, чтобы установка была более аккуратной. Затем провод может пройти через ваш чердак, а затем пройти вдоль балки в пространство, ведущее к главной станции. Вам нужно будет сделать входное отверстие большего размера, так как все провода идут от подстанций к главной станции. Вы можете использовать несколько кусочков самоклеящихся лент, которые могут помочь вам идентифицировать провода от подстанций.

Шаг 5: подключите провода к блокам подстанции

Используйте цвета проводов, чтобы определить подходящие провода для различных блоков подстанции. Затем вы можете прикрепить блоки подстанции к стенам и прикрепить декоративные молдинги, которые окружают их параметры, чтобы изолировать любые края срезанной стены.

Шаг 6: выключите или отсоедините все провода, подключенные к главной цепи дома

Крайне важно, чтобы вы обесточили все задействованные цепи и чтобы никто другой не включил их снова в течение этого времени, чтобы избежать любые электрические аварии, так как главная станция работает с прямым питанием от вашего дома.

Шаг 6: прикрепите все блоки подстанции и линии электропередач к мастер-станции

Убедитесь, что все эти крепления выполнены в соответствии с маркировкой или нумерацией различных подстанций, и, наконец, установите мастер-станцию ​​на стену. Убедитесь, что он надежно закреплен, прикрепите декоративные молдинги, которые окружают параметры по краям вырезанной стены, чтобы не осталось места, через которое что-либо может пройти и нарушить целостность домофонной системы.

Шаг 8: проведите выборочные проверки домофона

После того, как вы выполнили все шаги по установке, вы должны протестировать домофон и посмотреть, насколько хорошо он работает и есть ли какие-либо подстанции, которые не работают. В таком случае вы можете проверить соединения с терминалами и даже соединения с главной станцией. Но если вы подозреваете, что какая-то подстанция неисправна, то ее следует заменить на другую. Таким образом, вы узнаете, была ли проблема связана с подстанцией или с проводкой.

Заключительные мысли

Независимо от того, относитесь ли вы к тем людям, которые хотят немного больше безопасности в своем доме, чтобы по всему дому играла музыка, или вы просто ищете простой способ позвонить своему члены семьи и друзья в вашем доме за ужином, установленная хорошая домашняя система внутренней связи может стать хорошим дополнением к вашему дому.
